2019 FIAT 500X Notice d'entretien (in French)

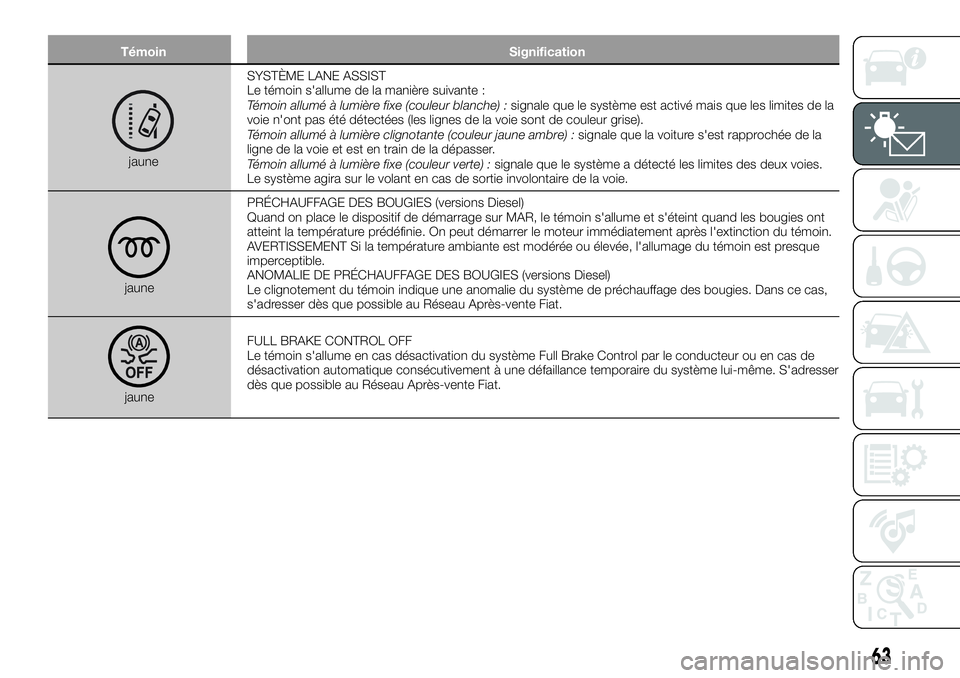

Témoin Signification
jauneSYSTÈME LANE ASSIST
Le témoin s'allume de la manière suivante :
Témoin allumé à lumière fixe (couleur blanche) :signale que le système est activé mais que les limites de la
voie n'ont pas été détectées (les lignes de la voie sont de couleur grise).
Témoin allumé à lumière clignotante (couleur jaune ambre) :signale que la voiture s'est rapprochée de la
ligne de la voie et est en train de la dépasser.
Témoin allumé à lumière fixe (couleur verte) :signale que le système a détecté les limites des deux voies.
Le système agira sur le volant en cas de sortie involontaire de la voie.
jaunePRÉCHAUFFAGE DES BOUGIES (versions Diesel)
Quand on place le dispositif de démarrage sur MAR, le témoin s'allume et s'éteint quand les bougies ont
atteint la température prédéfinie. On peut démarrer le moteur immédiatement après l'extinction du témoin.
AVERTISSEMENT Si la température ambiante est modérée ou élevée, l'allumage du témoin est presque
imperceptible.
ANOMALIE DE PRÉCHAUFFAGE DES BOUGIES (versions Diesel)
Le clignotement du témoin indique une anomalie du système de préchauffage des bougies. Dans ce cas,
s'adresser dès que possible au Réseau Après-vente Fiat.
jauneFULL BRAKE CONTROL OFF
Le témoin s'allume en cas désactivation du système Full Brake Control par le conducteur ou en cas de
désactivation automatique consécutivement à une défaillance temporaire du système lui-même. S'adresser
dès que possible au Réseau Après-vente Fiat.
63

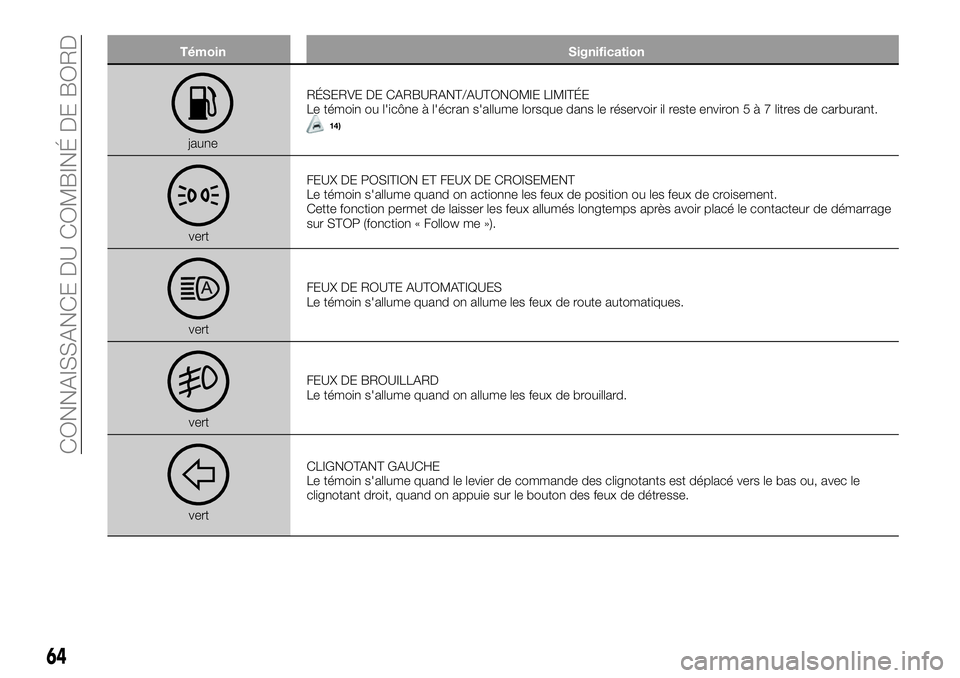

Témoin Signification
jauneRÉSERVE DE CARBURANT/AUTONOMIE LIMITÉE
Le témoin ou l'icône à l'écran s'allume lorsque dans le réservoir il reste environ5à7litres de carburant.
14)
vertFEUX DE POSITION ET FEUX DE CROISEMENT
Le témoin s'allume quand on actionne les feux de position ou les feux de croisement.
Cette fonction permet de laisser les feux allumés longtemps après avoir placé le contacteur de démarrage
sur STOP (fonction « Follow me »).
vertFEUX DE ROUTE AUTOMATIQUES
Le témoin s'allume quand on allume les feux de route automatiques.
vertFEUX DE BROUILLARD
Le témoin s'allume quand on allume les feux de brouillard.
vertCLIGNOTANT GAUCHE
Le témoin s'allume quand le levier de commande des clignotants est déplacé vers le bas ou, avec le
clignotant droit, quand on appuie sur le bouton des feux de détresse.
64
CONNAISSANCE DU COMBINÉ DE BORD

Témoin Signification
vertCLIGNOTANT DROIT
Le témoin s'allume quand le levier de commande des clignotants est déplacé vers le haut ou, avec le
clignotant gauche, quand on appuie sur le bouton des feux de détresse.
vertINTERVENTION DU SYSTÈME START&STOP
Le témoin s'allume en cas de déclenchement du système Start&Stop (extinction du moteur). Le témoin
s'éteint en redémarrant le moteur (pour les modalités de redémarrage du moteur, consulter le paragraphe
« Système Start&Stop » au chapitre « Démarrage et conduite »).
vertALIMENTATION À L'ESSENCE
Le témoin s'allume lors de la conduite avec alimentation à l'essence.
bleuFEUX DE ROUTE
Le témoin s'allume quand on allume les feux de route.
blancCAPTEUR DE LUMINOSITÉ
Mesure l'éclairage à l'intérieur de l'habitacle et règle de façon autonome la luminosité du combiné de bord.
65
(suivant modèle)

SYMBOLES AFFICHÉS À L'ÉCRAN
Symbole Signification
rougePRESSION DE L'HUILE MOTEUR INSUFFISANTE
Le symbole s'allume, accompagné d'un message affiché sur l'écran, en cas de pression insuffisante de
l'huile moteur.
15)
AVERTISSEMENT Ne pas utiliser la voiture tant que l'anomalie n'a pas été éliminée. L'allumage du symbole
n'indique pas la quantité d'huile dans le moteur : le contrôle du niveau doit toujours être effectué
manuellement.
rougeANOMALIE DES AIRBAGS
L'allumage du symbole indique une anomalie du système airbags. S'adresser dès que possible au Réseau
Après-vente Fiat.
rougeFERMETURE INCOMPLÈTE DU CAPOT MOTEUR
Le symbole s'allume lorsque le capot moteur est mal fermé. Fermer correctement le capot moteur.
rougeFERMETURE INCOMPLÈTE DU HAYON DU COFFRE À BAGAGES
Le symbole s'allume lorsque le hayon du coffre à bagages est mal fermé. Fermer correctement le hayon du
coffre à bagages.
rougeAVARIE BOÎTE AUTOMATIQUE AT9 / AVARIE BOÎTE AUTOMATIQUE DOUBLE EMBRAYAGE
Le symbole s'allume quand une anomalie est détectée sur la boîte de vitesses automatique ou sur la boîte
de vitesses automatique à double embrayage. Contacter au plus vite le Réseau Après-vente Fiat.16)
66
CONNAISSANCE DU COMBINÉ DE BORD

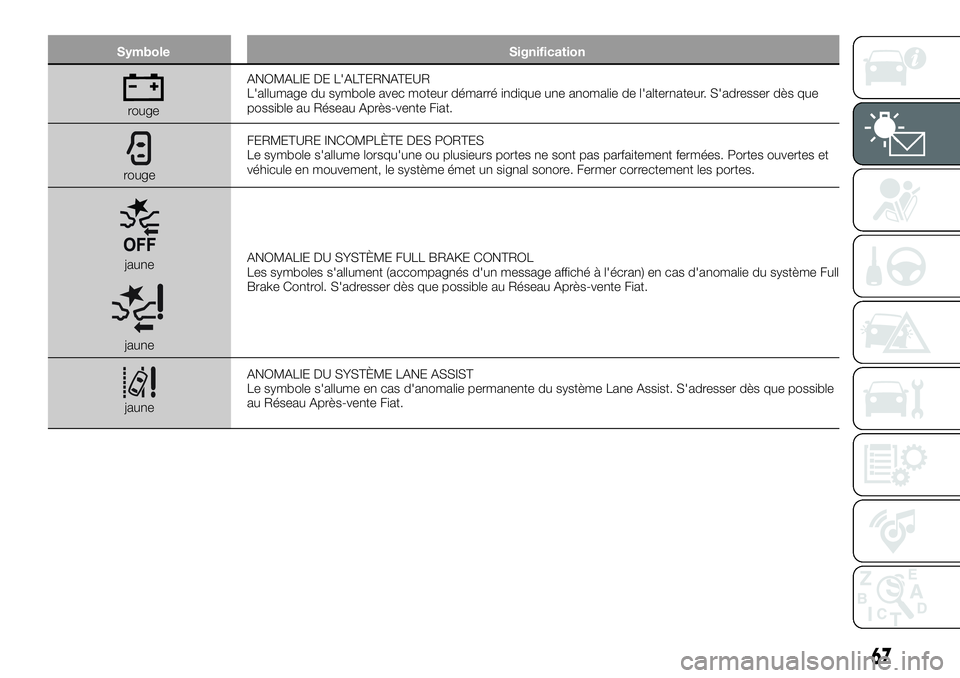

Symbole Signification
rougeANOMALIE DE L'ALTERNATEUR
L'allumage du symbole avec moteur démarré indique une anomalie de l'alternateur. S'adresser dès que
possible au Réseau Après-vente Fiat.
rougeFERMETURE INCOMPLÈTE DES PORTES
Le symbole s'allume lorsqu'une ou plusieurs portes ne sont pas parfaitement fermées. Portes ouvertes et
véhicule en mouvement, le système émet un signal sonore. Fermer correctement les portes.
jaune
jauneANOMALIE DU SYSTÈME FULL BRAKE CONTROL
Les symboles s'allument (accompagnés d'un message affiché à l'écran) en cas d'anomalie du système Full
Brake Control. S'adresser dès que possible au Réseau Après-vente Fiat.
jauneANOMALIE DU SYSTÈME LANE ASSIST
Le symbole s'allume en cas d'anomalie permanente du système Lane Assist. S'adresser dès que possible
au Réseau Après-vente Fiat.
67

Symbole Signification
jauneANOMALIE DU SYSTÈME FIAT CODE/TENTATIVE D'EFFRACTION
Anomalie du système Fiat CODE
Le symbole s'allume pour signaler une anomalie du système Fiat CODE. S'adresser dès que possible au
Réseau Après-vente Fiat.
Tentative d'effraction
Le symbole s'allume lorsque l'on place le dispositif de démarrage sur MAR, pour signaler qu'ilyaeuune
tentative d'effraction, en présence de l'alarme.
jauneDÉCLENCHEMENT DU SYSTÈME DE COUPURE DU CARBURANT
Le symbole s'allume en cas de déclenchement du système de coupure du carburant.
Pour connaître la procédure de réactivation du système de coupure du carburant, se reporter à la section
« Système de coupure de carburant » au chapitre « Situations d'urgence ». Si toutes les tentatives de
reprise d'alimentation du carburant échouent, s'adresser au Réseau Après-vente Fiat.
jauneANOMALIE DU SYSTÈME DE COUPURE DU CARBURANT
Le symbole s'allume en cas d'anomalie du système de coupure du carburant. S'adresser dès que possible
au Réseau Après-vente Fiat.
jauneTEMPÉRATURE EXCESSIVE HUILE BOÎTE AUTOMATIQUE AT9 / TEMPÉRATURE EXCESSIVE HUILE
DOUBLE EMBRAYAGE
Le symbole s'allume en cas de surchauffe de la boîte de vitesses, suite à une utilisation particulièrement
intense. Dans ce cas, les performances du moteur seront limitées. Moteur coupé ou au ralenti, attendre
l'extinction du symbole.
jauneANOMALIE DU SYSTÈME AUDIO
Le symbole s'allume pour signaler une anomalie du système audio. S'adresser dès que possible au
Réseau Après-vente Fiat.
jauneANOMALIE DU CAPTEUR DE LUMINOSITÉ
Le symbole s'allume (accompagné de l'affichage d'un message dédié) en cas d'anomalie du capteur de
luminosité. S'adresser dès que possible au Réseau Après-vente Fiat.
68
CONNAISSANCE DU COMBINÉ DE BORD

Symbole Signification
jauneANOMALIE DU CAPTEUR DE PLUIE
Le symbole s'allume en cas d'anomalie du capteur de pluie. S'adresser dès que possible au Réseau
Après-vente Fiat.
jauneANOMALIE DU SYSTÈME START&STOP
Le symbole s'allume pour signaler une anomalie du système Start&Stop. Un message dédié s'affiche à
l'écran. S'adresser dès que possible au Réseau Après-vente Fiat.
jauneANOMALIE DU SYSTÈME KEYLESS GO
Le symbole s'allume en cas d'anomalie du système Keyless Go. S'adresser dès que possible au Réseau
Après-vente Fiat.
69

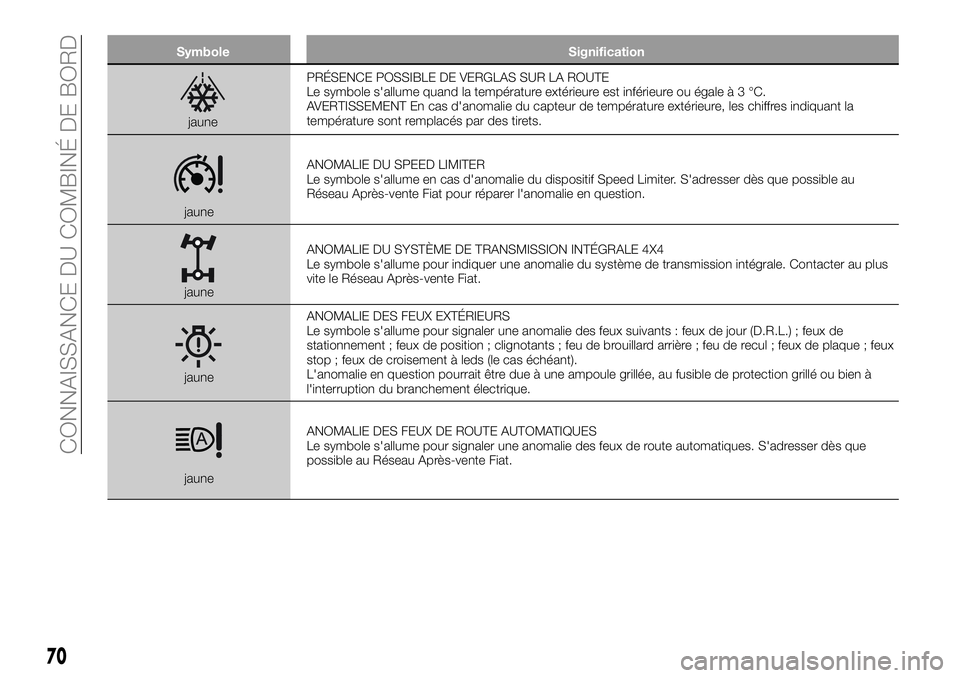

Symbole Signification
jaunePRÉSENCE POSSIBLE DE VERGLAS SUR LA ROUTE
Le symbole s'allume quand la température extérieure est inférieure ou égaleà3°C.
AVERTISSEMENT En cas d'anomalie du capteur de température extérieure, les chiffres indiquant la
température sont remplacés par des tirets.
jauneANOMALIE DU SPEED LIMITER
Le symbole s'allume en cas d'anomalie du dispositif Speed Limiter. S'adresser dès que possible au
Réseau Après-vente Fiat pour réparer l'anomalie en question.
jauneANOMALIE DU SYSTÈME DE TRANSMISSION INTÉGRALE 4X4
Le symbole s'allume pour indiquer une anomalie du système de transmission intégrale. Contacter au plus
vite le Réseau Après-vente Fiat.
jauneANOMALIE DES FEUX EXTÉRIEURS
Le symbole s'allume pour signaler une anomalie des feux suivants : feux de jour (D.R.L.) ; feux de
stationnement ; feux de position ; clignotants ; feu de brouillard arrière ; feu de recul ; feux de plaque ; feux
stop ; feux de croisement à leds (le cas échéant).
L'anomalie en question pourrait être due à une ampoule grillée, au fusible de protection grillé ou bien à
l'interruption du branchement électrique.
jauneANOMALIE DES FEUX DE ROUTE AUTOMATIQUES
Le symbole s'allume pour signaler une anomalie des feux de route automatiques. S'adresser dès que
possible au Réseau Après-vente Fiat.
70
CONNAISSANCE DU COMBINÉ DE BORD
