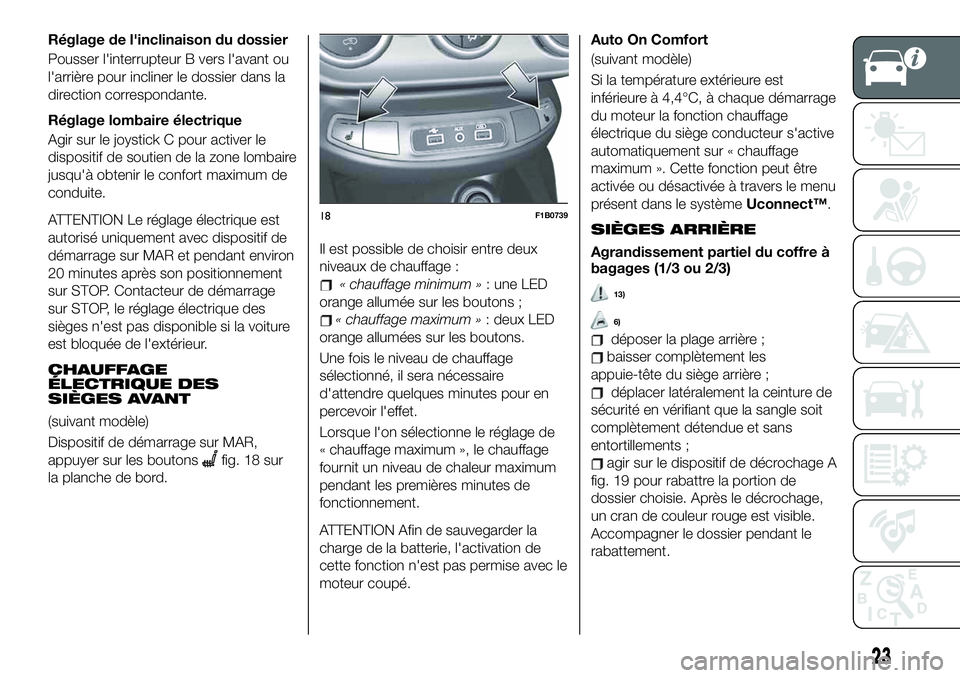

Réglage de l'inclinaison du dossier
Pousser l'interrupteur B vers l'avant ou
l'arrière pour incliner le dossier dans la
direction correspondante.
Réglage lombaire électrique
Agir sur le joystick C pour activer le
dispositif de soutien de la zone lombaire
jusqu'à obtenir le confort maximum de
conduite.
ATTENTION Le réglage électrique est
autorisé uniquement avec dispositif de
démarrage sur MAR et pendant environ
20 minutes après son positionnement
sur STOP. Contacteur de démarrage
sur STOP, le réglage électrique des
sièges n'est pas disponible si la voiture
est bloquée de l'extérieur.
CHAUFFAGE
ÉLECTRIQUE DES
SIÈGES AVANT
(suivant modèle)
Dispositif de démarrage sur MAR,
appuyer sur les boutons
fig. 18 sur
la planche de bord.Il est possible de choisir entre deux
niveaux de chauffage :
« chauffage minimum »: une LED
orange allumée sur les boutons ;
« chauffage maximum »: deux LED
orange allumées sur les boutons.
Une fois le niveau de chauffage
sélectionné, il sera nécessaire
d'attendre quelques minutes pour en
percevoir l'effet.
Lorsque l'on sélectionne le réglage de
« chauffage maximum », le chauffage
fournit un niveau de chaleur maximum
pendant les premières minutes de
fonctionnement.
ATTENTION Afin de sauvegarder la
charge de la batterie, l'activation de
cette fonction n'est pas permise avec le
moteur coupé.
Auto On Comfort
(suivant modèle)
Si la température extérieure est
inférieure à 4,4°C, à chaque démarrage
du moteur la fonction chauffage
électrique du siège conducteur s'active
automatiquement sur « chauffage
maximum ». Cette fonction peut être
activée ou désactivée à travers le menu
présent dans le systèmeUconnect™.
SIÈGES ARRIÈRE
Agrandissement partiel du coffre à
bagages (1/3 ou 2/3)
13)
6)
déposer la plage arrière ;
baisser complètement les
appuie-tête du siège arrière ;
déplacer latéralement la ceinture de
sécurité en vérifiant que la sangle soit
complètement détendue et sans
entortillements ;
agir sur le dispositif de décrochage A
fig. 19 pour rabattre la portion de
dossier choisie. Après le décrochage,
un cran de couleur rouge est visible.
Accompagner le dossier pendant le
rabattement.
18F1B0739
23

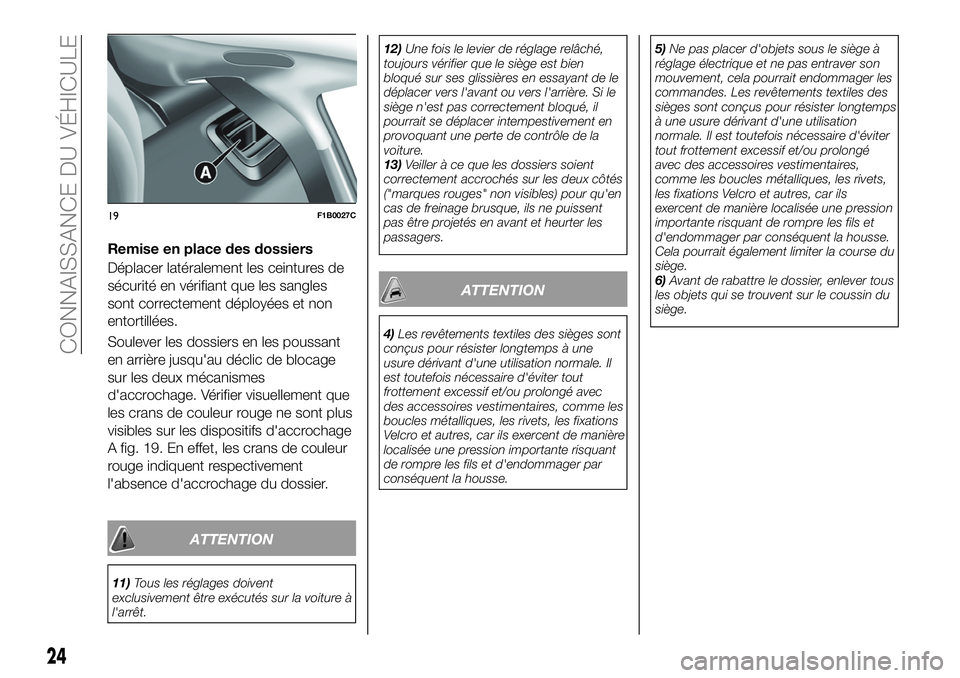

Remise en place des dossiers
Déplacer latéralement les ceintures de
sécurité en vérifiant que les sangles
sont correctement déployées et non
entortillées.
Soulever les dossiers en les poussant
en arrière jusqu'au déclic de blocage
sur les deux mécanismes
d'accrochage. Vérifier visuellement que
les crans de couleur rouge ne sont plus
visibles sur les dispositifs d'accrochage
A fig. 19. En effet, les crans de couleur
rouge indiquent respectivement
l'absence d'accrochage du dossier.
ATTENTION
11)Tous les réglages doivent
exclusivement être exécutés sur la voiture à
l'arrêt.12)Une fois le levier de réglage relâché,
toujours vérifier que le siège est bien
bloqué sur ses glissières en essayant de le
déplacer vers l'avant ou vers l'arrière. Si le
siège n'est pas correctement bloqué, il
pourrait se déplacer intempestivement en
provoquant une perte de contrôle de la
voiture.
13)Veiller à ce que les dossiers soient
correctement accrochés sur les deux côtés
("marques rouges" non visibles) pour qu'en
cas de freinage brusque, ils ne puissent
pas être projetés en avant et heurter les
passagers.
ATTENTION
4)Les revêtements textiles des sièges sont
conçus pour résister longtemps à une
usure dérivant d'une utilisation normale. Il
est toutefois nécessaire d'éviter tout
frottement excessif et/ou prolongé avec
des accessoires vestimentaires, comme les
boucles métalliques, les rivets, les fixations
Velcro et autres, car ils exercent de manière
localisée une pression importante risquant
de rompre les fils et d'endommager par
conséquent la housse.5)Ne pas placer d'objets sous le siège à
réglage électrique et ne pas entraver son
mouvement, cela pourrait endommager les
commandes. Les revêtements textiles des
sièges sont conçus pour résister longtemps
à une usure dérivant d'une utilisation
normale. Il est toutefois nécessaire d'éviter
tout frottement excessif et/ou prolongé
avec des accessoires vestimentaires,
comme les boucles métalliques, les rivets,
les fixations Velcro et autres, car ils
exercent de manière localisée une pression
importante risquant de rompre les fils et
d'endommager par conséquent la housse.
Cela pourrait également limiter la course du
siège.
6)Avant de rabattre le dossier, enlever tous
les objets qui se trouvent sur le coussin du
siège.
19F1B0027C
24
CONNAISSANCE DU VÉHICULE

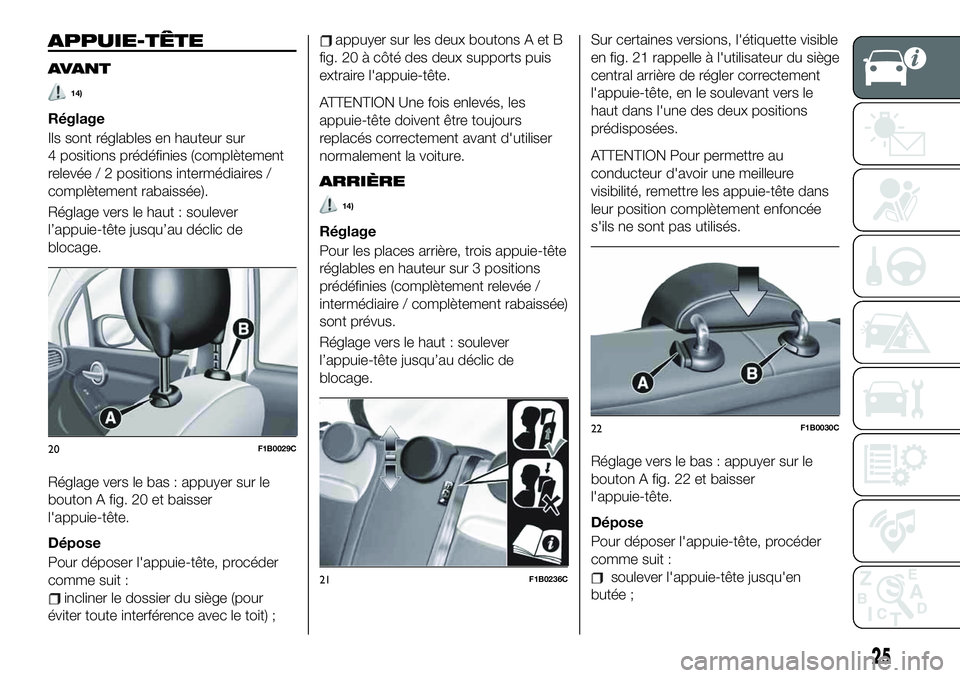

APPUIE-TÊTE
AVANT
14)
Réglage
Ils sont réglables en hauteur sur
4 positions prédéfinies (complètement
relevée / 2 positions intermédiaires /
complètement rabaissée).
Réglage vers le haut : soulever
l’appuie-tête jusqu’au déclic de
blocage.
Réglage vers le bas : appuyer sur le
bouton A fig. 20 et baisser
l'appuie-tête.
Dépose
Pour déposer l'appuie-tête, procéder
comme suit :
incliner le dossier du siège (pour
éviter toute interférence avec le toit) ;
appuyer sur les deux boutons A et B
fig. 20 à côté des deux supports puis
extraire l'appuie-tête.
ATTENTION Une fois enlevés, les
appuie-tête doivent être toujours
replacés correctement avant d'utiliser
normalement la voiture.
ARRIÈRE
14)
Réglage
Pour les places arrière, trois appuie-tête
réglables en hauteur sur 3 positions
prédéfinies (complètement relevée /
intermédiaire / complètement rabaissée)
sont prévus.
Réglage vers le haut : soulever
l’appuie-tête jusqu’au déclic de
blocage.Sur certaines versions, l'étiquette visible
en fig. 21 rappelle à l'utilisateur du siège
central arrière de régler correctement
l'appuie-tête, en le soulevant vers le
haut dans l'une des deux positions
prédisposées.
ATTENTION Pour permettre au
conducteur d'avoir une meilleure
visibilité, remettre les appuie-tête dans
leur position complètement enfoncée
s'ils ne sont pas utilisés.
Réglage vers le bas : appuyer sur le
bouton A fig. 22 et baisser
l'appuie-tête.
Dépose
Pour déposer l'appuie-tête, procéder
comme suit :
soulever l'appuie-tête jusqu'en
butée ;
20F1B0029C
21F1B0236C
22F1B0030C
25

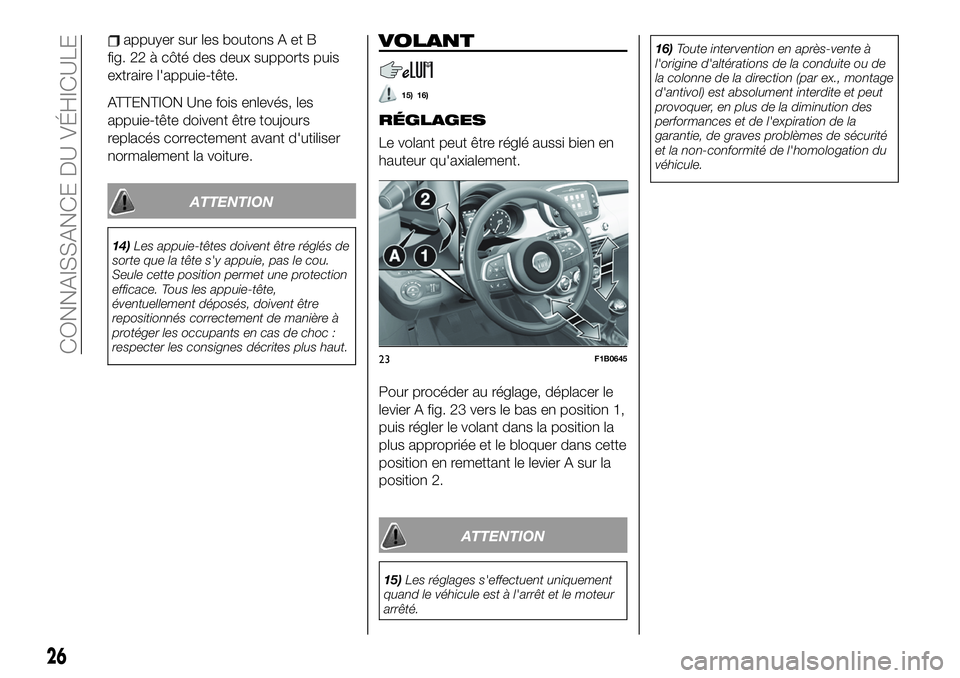

appuyer sur les boutons A et B
fig. 22 à côté des deux supports puis
extraire l'appuie-tête.
ATTENTION Une fois enlevés, les
appuie-tête doivent être toujours
replacés correctement avant d'utiliser
normalement la voiture.
ATTENTION
14)Les appuie-têtes doivent être réglés de
sorte que la tête s'y appuie, pas le cou.
Seule cette position permet une protection
efficace. Tous les appuie-tête,
éventuellement déposés, doivent être
repositionnés correctement de manière à
protéger les occupants en cas de choc :
respecter les consignes décrites plus haut.
VOLANT
15) 16)
RÉGLAGES
Le volant peut être réglé aussi bien en
hauteur qu'axialement.
Pour procéder au réglage, déplacer le
levier A fig. 23 vers le bas en position 1,
puis régler le volant dans la position la
plus appropriée et le bloquer dans cette
position en remettant le levier A sur la
position 2.
ATTENTION
15)Les réglages s'effectuent uniquement
quand le véhicule est à l'arrêt et le moteur
arrêté.16)Toute intervention en après-vente à
l'origine d'altérations de la conduite ou de
la colonne de la direction (par ex., montage
d'antivol) est absolument interdite et peut
provoquer, en plus de la diminution des
performances et de l'expiration de la
garantie, de graves problèmes de sécurité
et la non-conformité de l'homologation du
véhicule.
23F1B0645
26
CONNAISSANCE DU VÉHICULE

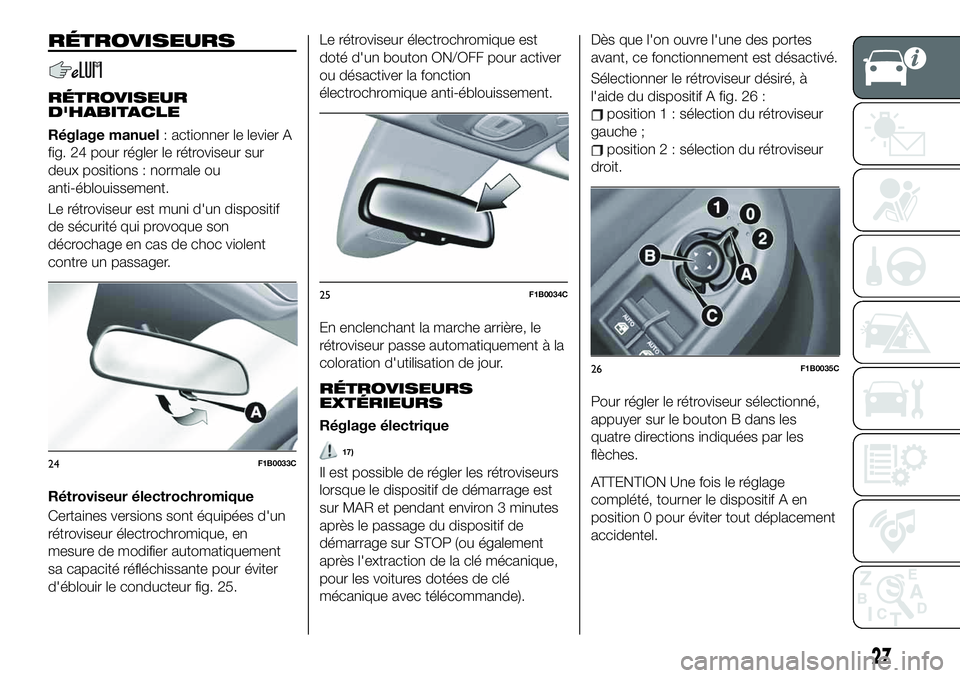

RÉTROVISEURS
RÉTROVISEUR
D'HABITACLE
Réglage manuel: actionner le levier A
fig. 24 pour régler le rétroviseur sur
deux positions : normale ou
anti-éblouissement.
Le rétroviseur est muni d'un dispositif
de sécurité qui provoque son
décrochage en cas de choc violent
contre un passager.
Rétroviseur électrochromique
Certaines versions sont équipées d'un
rétroviseur électrochromique, en
mesure de modifier automatiquement
sa capacité réfléchissante pour éviter
d'éblouir le conducteur fig. 25.Le rétroviseur électrochromique est
doté d'un bouton ON/OFF pour activer
ou désactiver la fonction
électrochromique anti-éblouissement.
En enclenchant la marche arrière, le
rétroviseur passe automatiquement à la
coloration d'utilisation de jour.
RÉTROVISEURS
EXTÉRIEURS
Réglage électrique
17)
Il est possible de régler les rétroviseurs
lorsque le dispositif de démarrage est
sur MAR et pendant environ 3 minutes
après le passage du dispositif de
démarrage sur STOP (ou également
après l'extraction de la clé mécanique,
pour les voitures dotées de clé
mécanique avec télécommande).Dès que l'on ouvre l'une des portes
avant, ce fonctionnement est désactivé.
Sélectionner le rétroviseur désiré, à
l'aide du dispositif A fig. 26 :
position 1 : sélection du rétroviseur
gauche ;
position 2 : sélection du rétroviseur
droit.
Pour régler le rétroviseur sélectionné,
appuyer sur le bouton B dans les
quatre directions indiquées par les
flèches.
ATTENTION Une fois le réglage
complété, tourner le dispositif A en
position 0 pour éviter tout déplacement
accidentel.
24F1B0033C
25F1B0034C
26F1B0035C
27

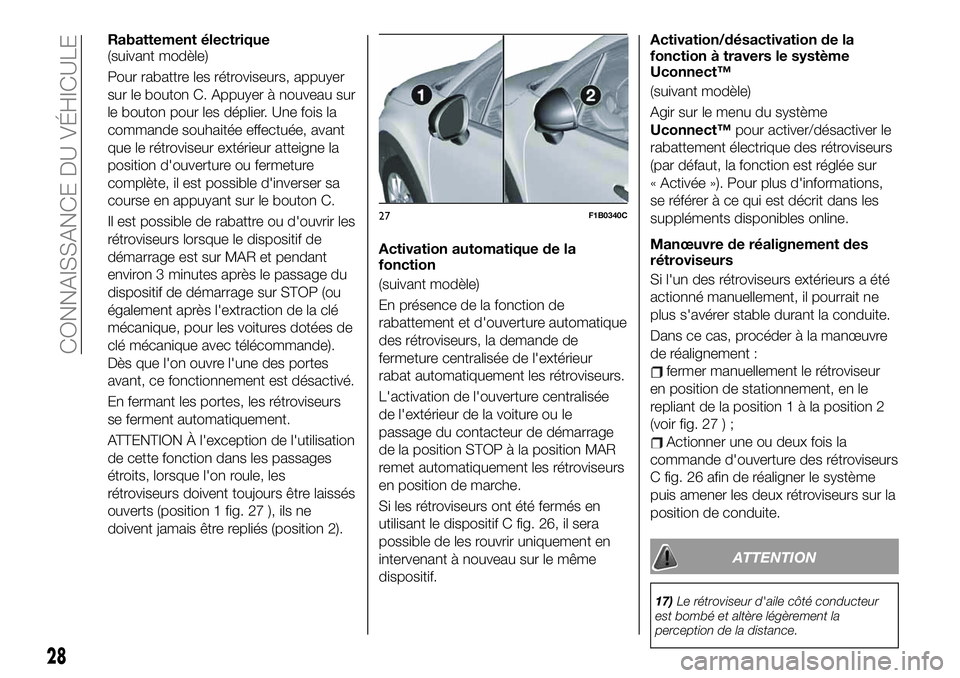

Rabattement électrique
(suivant modèle)
Pour rabattre les rétroviseurs, appuyer
sur le bouton C. Appuyer à nouveau sur
le bouton pour les déplier. Une fois la
commande souhaitée effectuée, avant
que le rétroviseur extérieur atteigne la
position d'ouverture ou fermeture
complète, il est possible d'inverser sa
course en appuyant sur le bouton C.
Il est possible de rabattre ou d'ouvrir les
rétroviseurs lorsque le dispositif de
démarrage est sur MAR et pendant
environ 3 minutes après le passage du
dispositif de démarrage sur STOP (ou
également après l'extraction de la clé
mécanique, pour les voitures dotées de
clé mécanique avec télécommande).
Dès que l'on ouvre l'une des portes
avant, ce fonctionnement est désactivé.
En fermant les portes, les rétroviseurs
se ferment automatiquement.
ATTENTION À l'exception de l'utilisation
de cette fonction dans les passages
étroits, lorsque l'on roule, les
rétroviseurs doivent toujours être laissés
ouverts (position 1 fig. 27 ), ils ne
doivent jamais être repliés (position 2).Activation automatique de la
fonction
(suivant modèle)
En présence de la fonction de
rabattement et d'ouverture automatique
des rétroviseurs, la demande de
fermeture centralisée de l'extérieur
rabat automatiquement les rétroviseurs.
L'activation de l'ouverture centralisée
de l'extérieur de la voiture ou le
passage du contacteur de démarrage
de la position STOP à la position MAR
remet automatiquement les rétroviseurs
en position de marche.
Si les rétroviseurs ont été fermés en
utilisant le dispositif C fig. 26, il sera
possible de les rouvrir uniquement en
intervenant à nouveau sur le même
dispositif.Activation/désactivation de la
fonction à travers le système
Uconnect™
(suivant modèle)
Agir sur le menu du système
Uconnect™pour activer/désactiver le
rabattement électrique des rétroviseurs
(par défaut, la fonction est réglée sur
« Activée »). Pour plus d'informations,
se référer à ce qui est décrit dans les
suppléments disponibles online.
Manœuvre de réalignement des
rétroviseurs
Si l'un des rétroviseurs extérieurs a été
actionné manuellement, il pourrait ne
plus s'avérer stable durant la conduite.
Dans ce cas, procéder à la manœuvre
de réalignement :
fermer manuellement le rétroviseur
en position de stationnement, en le
repliant de la position1àlaposition 2
(voir fig. 27 ) ;
Actionner une ou deux fois la
commande d'ouverture des rétroviseurs
C fig. 26 afin de réaligner le système
puis amener les deux rétroviseurs sur la
position de conduite.
ATTENTION
17)Le rétroviseur d'aile côté conducteur
est bombé et altère légèrement la
perception de la distance.
27F1B0340C
28
CONNAISSANCE DU VÉHICULE

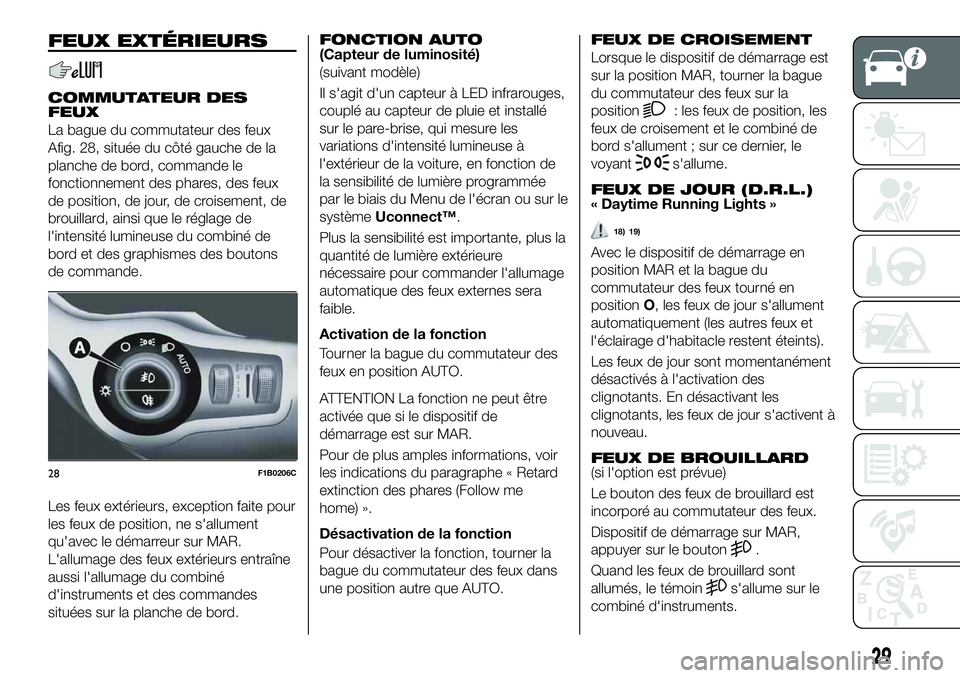

FEUX EXTÉRIEURS
COMMUTATEUR DES
FEUX
La bague du commutateur des feux
Afig. 28, située du côté gauche de la
planche de bord, commande le
fonctionnement des phares, des feux
de position, de jour, de croisement, de
brouillard, ainsi que le réglage de
l'intensité lumineuse du combiné de
bord et des graphismes des boutons
de commande.
Les feux extérieurs, exception faite pour
les feux de position, ne s'allument
qu'avec le démarreur sur MAR.
L'allumage des feux extérieurs entraîne
aussi l'allumage du combiné
d'instruments et des commandes
situées sur la planche de bord.
FONCTION AUTO(Capteur de luminosité)
(suivant modèle)
Il s'agit d'un capteur à LED infrarouges,
couplé au capteur de pluie et installé
sur le pare-brise, qui mesure les
variations d'intensité lumineuse à
l'extérieur de la voiture, en fonction de
la sensibilité de lumière programmée
par le biais du Menu de l'écran ou sur le
systèmeUconnect™.
Plus la sensibilité est importante, plus la
quantité de lumière extérieure
nécessaire pour commander l'allumage
automatique des feux externes sera
faible.
Activation de la fonction
Tourner la bague du commutateur des
feux en position AUTO.
ATTENTION La fonction ne peut être
activée que si le dispositif de
démarrage est sur MAR.
Pour de plus amples informations, voir
les indications du paragraphe « Retard
extinction des phares (Follow me
home) ».
Désactivation de la fonction
Pour désactiver la fonction, tourner la
bague du commutateur des feux dans
une position autre que AUTO.
FEUX DE CROISEMENT
Lorsque le dispositif de démarrage est
sur la position MAR, tourner la bague
du commutateur des feux sur la
position
: les feux de position, les
feux de croisement et le combiné de
bord s'allument ; sur ce dernier, le
voyant
s'allume.
FEUX DE JOUR (D.R.L.)« Daytime Running Lights »
18) 19)
Avec le dispositif de démarrage en
position MAR et la bague du
commutateur des feux tourné en
positionO, les feux de jour s'allument
automatiquement (les autres feux et
l'éclairage d'habitacle restent éteints).
Les feux de jour sont momentanément
désactivés à l'activation des
clignotants. En désactivant les
clignotants, les feux de jour s'activent à
nouveau.
FEUX DE BROUILLARD(si l'option est prévue)
Le bouton des feux de brouillard est
incorporé au commutateur des feux.
Dispositif de démarrage sur MAR,
appuyer sur le bouton
.
Quand les feux de brouillard sont
allumés, le témoin
s'allume sur le
combiné d'instruments.
28F1B0206C
29

Lorsque le dispositif de démarrage est
sur la position MAR et que les feux de
brouillard sont allumés, les feux de
position et les feux de plaque sont eux
aussi allumés, tandis que les feux de
jour sont éteints.
Pour les éteindre, appuyer de nouveau
sur le bouton ou tourner la bague du
commutateur en positionO.
Les feux de brouillard des
versions/marchés qui le prévoient
s’éteignent en allumant les feux de
route ou en mettant le contacteur de
démarrage sur STOP.
En mettant le contacteur de démarrage
sur STOP lorsque les feux de brouillard
sont allumés, ils le resteront si l'on
tourne à nouveau la clé sur MAR.
FEU ARRIÈRE DE
BROUILLARD
(suivant modèle)
Le bouton qui commande l'allumage et
l'extinction du feu de brouillard arrière
est intégré au commutateur des feux.
Lorsque les feux de position et de
croisement ou de brouillard sont
allumés, pour allumer le feu de
brouillard arrière, appuyer sur le bouton
.
Quand le feu de brouillard arrière est
allumé, le témoin
s'allume sur le
combiné d'instruments.Pour l'éteindre, appuyer de nouveau
sur le bouton ; le feu de brouillard
arrière s'éteint également à l'extinction
des feux de croisement ou des feux de
brouillard ou en mettant le contacteur
de démarrage sur STOP.
FEUX DE
STATIONNEMENT
Tourner la bague du commutateur des
feux sur la position
pour les
allumer. Le témoin
s'allume sur le
combiné de bord.
ATTENTION Cette position du
commutateur des feux ne doit pas être
sélectionnée lorsque le véhicule circule,
mais uniquement lorsqu'il est à l'arrêt
pour signaler son stationnement
conformément aux normes en vigueur
dans le pays où l'on circule (code de la
route).
Pour éteindre les feux, tourner la bague
du commutateur des feux sur la
positionO
RETARD D'EXTINCTION
DES PHARES (Follow me
home)
Activation
Avec écran multifonction et
Uconnect™Radio’ : placer le dispositif
de démarrage sur STOP. Dans les
2 minutes qui suivent, tirer le levier
gauche en mode clignotement feux de
route : le délai d'extinction des pharesest activé pendant 30 secondes. Il est
possible d'activer cette fonction 7 fois
de suite jusqu'à maximum
210 secondes.
Avec écran multifonction
reconfigurable et/ouUconnect™7’’:
il est possible de régler le retard
d'extinction des phares (0, 30,
60 jusqu'à 90 secondes) en agissant
sur le menu.
Si sur le menu le délai d'extinction des
phares est réglé à 0 seconde, il est
possible, en agissant sur le levier des
feux de route, dans les 2 minutes qui
suivent l'extinction du moteur, d'allumer
les feux pour un temps prédéfini de
30 secondes. Il est possible d'allumer
les feux pour 7 fois jusqu'à maximum
210 secondes.
Si la valeur réglée sur le Menu est autre
que 0, il est possible d'allumer les feux
pour le temps présélectionné en
tournant la bague de la position
(avec moteur démarré), à la
positionO(avec moteur éteint).
Sur les versions dotées de capteur de
luminosité, il est possible d'activer la
fonction en mode automatique : avec
moteur démarré, tourner la bague sur la
positionAUTO. Si le capteur détecte
une faible quantité de lumière, il active
les feux de croisement. En tournant le
contacteur de démarrage sur STOP
30
CONNAISSANCE DU VÉHICULE
