Schéma de montage
La structure du crochet d'attelage doit être fixée à la caisse au niveau des points indiqués sur la figure fig. 114.
ATTENTION Pour l'installation du crochet d'attelage, s'adresser au Réseau Après-vente Fiat.
ATTENTION
134)Le système ABS qui équipe la voiture ne contrôle pas le système de freinage de la remorque. Il faut donc être très prudent sur les
chaussées glissantes.
135)Ne jamais modifier le système de freinage du véhicule pour la commande de frein de la remorque. Le système de freinage de la
remorque doit être complètement indépendant du circuit hydraulique de la voiture.
114F1B0168C
159

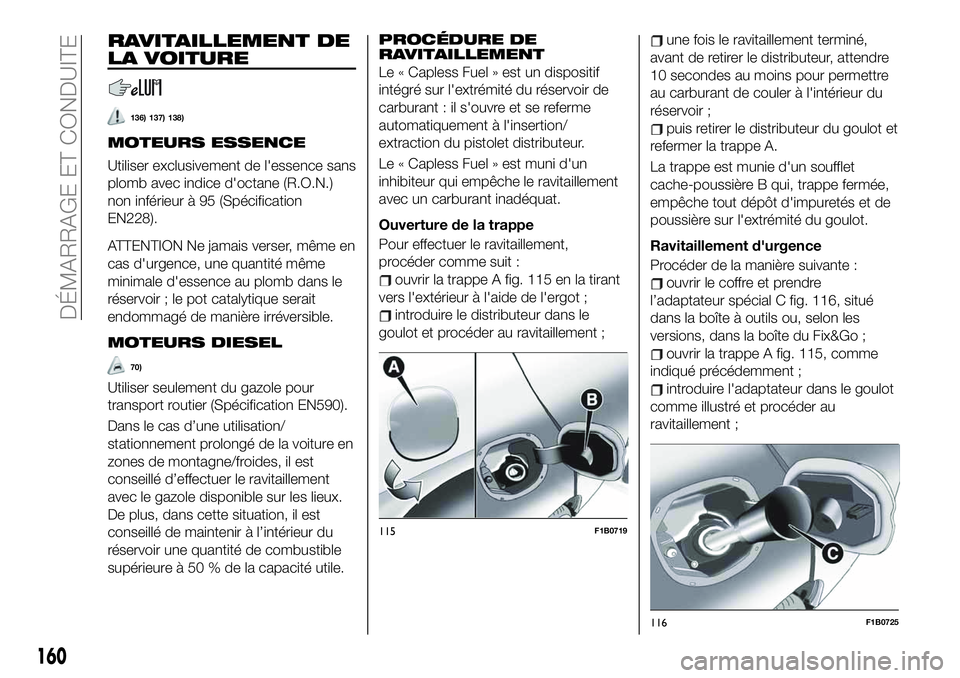

RAVITAILLEMENT DE
LA VOITURE
136) 137) 138)
MOTEURS ESSENCE
Utiliser exclusivement de l'essence sans
plomb avec indice d'octane (R.O.N.)
non inférieur à 95 (Spécification
EN228).
ATTENTION Ne jamais verser, même en
cas d'urgence, une quantité même
minimale d'essence au plomb dans le
réservoir ; le pot catalytique serait
endommagé de manière irréversible.
MOTEURS DIESEL
70)
Utiliser seulement du gazole pour
transport routier (Spécification EN590).
Dans le cas d’une utilisation/
stationnement prolongé de la voiture en
zones de montagne/froides, il est
conseillé d’effectuer le ravitaillement
avec le gazole disponible sur les lieux.
De plus, dans cette situation, il est
conseillé de maintenir à l’intérieur du
réservoir une quantité de combustible
supérieure à 50 % de la capacité utile.
PROCÉDURE DE
RAVITAILLEMENT
Le « Capless Fuel » est un dispositif
intégré sur l'extrémité du réservoir de
carburant : il s'ouvre et se referme
automatiquement à l'insertion/
extraction du pistolet distributeur.
Le « Capless Fuel » est muni d'un
inhibiteur qui empêche le ravitaillement
avec un carburant inadéquat.
Ouverture de la trappe
Pour effectuer le ravitaillement,
procéder comme suit :
ouvrir la trappe A fig. 115 en la tirant
vers l'extérieur à l'aide de l'ergot ;
introduire le distributeur dans le
goulot et procéder au ravitaillement ;
une fois le ravitaillement terminé,
avant de retirer le distributeur, attendre
10 secondes au moins pour permettre
au carburant de couler à l'intérieur du
réservoir ;
puis retirer le distributeur du goulot et
refermer la trappe A.
La trappe est munie d'un soufflet
cache-poussière B qui, trappe fermée,
empêche tout dépôt d'impuretés et de
poussière sur l'extrémité du goulot.
Ravitaillement d'urgence
Procéder de la manière suivante :
ouvrir le coffre et prendre
l’adaptateur spécial C fig. 116, situé
dans la boîte à outils ou, selon les
versions, dans la boîte du Fix&Go ;
ouvrir la trappe A fig. 115, comme
indiqué précédemment ;
introduire l'adaptateur dans le goulot
comme illustré et procéder au
ravitaillement ;
115F1B0719
116F1B0725
160
DÉMARRAGE ET CONDUITE

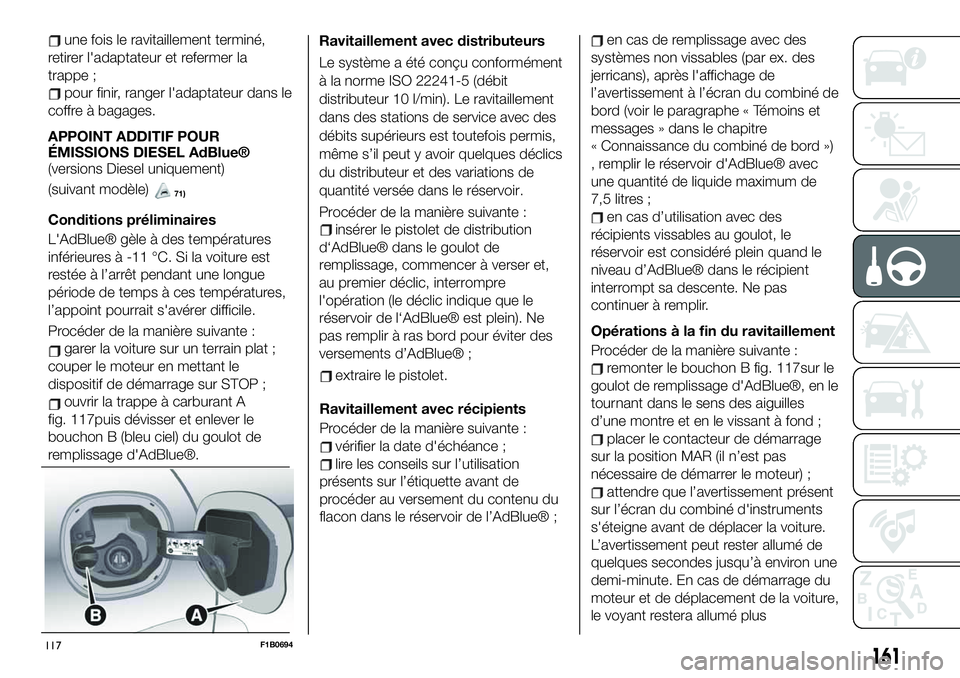

une fois le ravitaillement terminé,
retirer l'adaptateur et refermer la
trappe ;
pour finir, ranger l'adaptateur dans le
coffre à bagages.
APPOINT ADDITIF POUR
ÉMISSIONS DIESEL AdBlue®
(versions Diesel uniquement)
(suivant modèle)
71)
Conditions préliminaires
L'AdBlue® gèle à des températures
inférieures à -11 °C. Si la voiture est
restée à l’arrêt pendant une longue
période de temps à ces températures,
l’appoint pourrait s'avérer difficile.
Procéder de la manière suivante :
garer la voiture sur un terrain plat ;
couper le moteur en mettant le
dispositif de démarrage sur STOP ;
ouvrir la trappe à carburant A
fig. 117puis dévisser et enlever le
bouchon B (bleu ciel) du goulot de
remplissage d'AdBlue®.
Ravitaillement
avec
distributeurs

-F
TZTUÒNF
B
ÏUÏ
DPOÎV
DPOGPSNÏNFOU

Ë
MB
OPSNF
*40

EÏCJU

EJTUSJCVUFVS

MNJO

-F
SBWJUBJMMFNFOU

EBOT
EFT
TUBUJPOT
EF
TFSWJDF
BWFD
EFT

EÏCJUT
TVQÏSJFVST
FTU
UPVUFGPJT
QFSNJT


NÐNF
TJM
QFVU
Z
BWPJS
RVFMRVFT
EÏDMJDT

EV
EJTUSJCVUFVS
FU
EFT
WBSJBUJPOT
EF

RVBOUJUÏ
WFSTÏF
EBOT
MF
SÏTFSWPJS
Procéder
de
la
manière
suivante
:
insérer
le
pistolet
de
distribution

d‘AdBlue®
dans
le
goulot
de

remplissage,
commencer
à
verser
et,

au
premier
déclic,
interrompre

l'opération
(le
déclic
indique
que
le

réservoir
de
l‘AdBlue®
est
plein).
Ne

pas
remplir
à
ras
bord
pour
éviter
des

versements
d’AdBlue®

;
extraire le pistolet.
Ravitaillement avec récipients
Procéder de la manière suivante :
vérifier la date d'échéance ;
lire les conseils sur l’utilisation
présents sur l’étiquette avant de
procéder au versement du contenu du
flacon dans le réservoir de l’AdBlue® ;
en cas de remplissage avec des
systèmes non vissables (par ex. des
jerricans), après l'affichage de
l’avertissement à l’écran du combiné de
bord (voir le paragraphe « Témoins et
messages » dans le chapitre
« Connaissance du combiné de bord »)
, remplir le réservoir d'AdBlue® avec
une quantité de liquide maximum de
7,5 litres ;
en cas d’utilisation avec des
récipients vissables au goulot, le
réservoir est considéré plein quand le
niveau d’AdBlue® dans le récipient
interrompt sa descente. Ne pas
continuer à remplir.
Opérations à la fin du ravitaillement
Procéder de la manière suivante :
remonter le bouchon B fig. 117sur le
goulot de remplissage d'AdBlue®, en le
tournant dans le sens des aiguilles
d’une montre et en le vissant à fond ;
placer le contacteur de démarrage
sur la position MAR (il n’est pas
nécessaire de démarrer le moteur) ;
attendre que l’avertissement présent
sur l’écran du combiné d'instruments
s'éteigne avant de déplacer la voiture.
L’avertissement peut rester allumé de
quelques secondes jusqu’à environ une
demi-minute. En cas de démarrage du
moteur et de déplacement de la voiture,
le voyant restera allumé plus
117F1B0694161

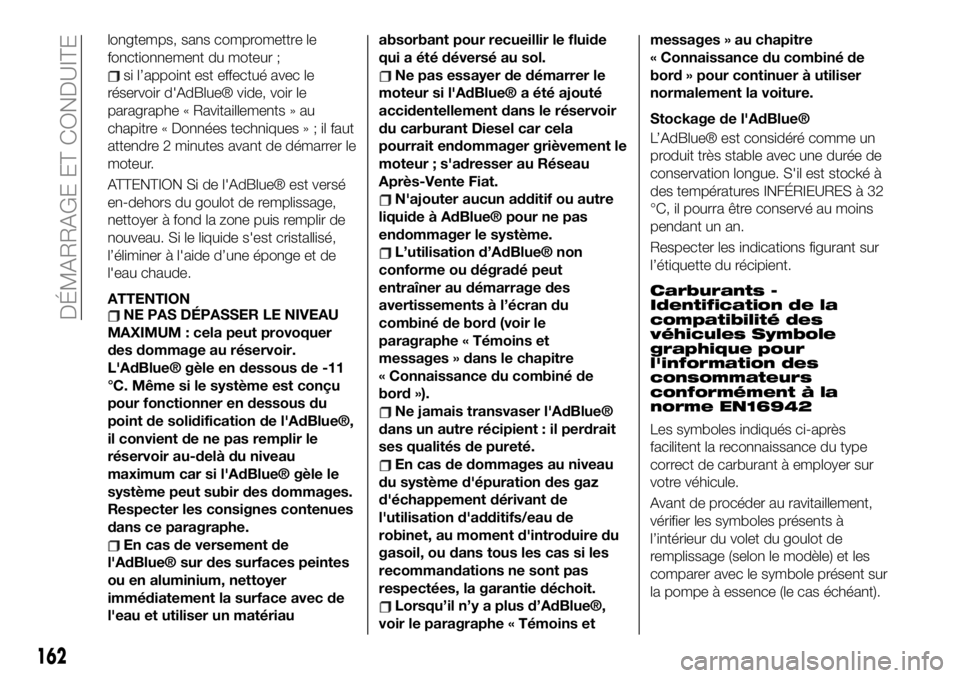

longtemps, sans compromettre le
fonctionnement du moteur ;
si l’appoint est effectué avec le
réservoir d'AdBlue® vide, voir le
paragraphe « Ravitaillements » au
chapitre « Données techniques»;ilfaut
attendre 2 minutes avant de démarrer le
moteur.
ATTENTION Si de l'AdBlue® est versé
en-dehors du goulot de remplissage,
nettoyer à fond la zone puis remplir de
nouveau. Si le liquide s'est cristallisé,
l’éliminer à l'aide d’une éponge et de
l'eau chaude.
ATTENTION
NE PAS DÉPASSER LE NIVEAU
MAXIMUM : cela peut provoquer
des dommage au réservoir.
L'AdBlue® gèle en dessous de -11
°C. Même si le système est conçu
pour fonctionner en dessous du
point de solidification de l'AdBlue®,
il convient de ne pas remplir le
réservoir au-delà du niveau
maximum car si l'AdBlue® gèle le
système peut subir des dommages.
Respecter les consignes contenues
dans ce paragraphe.
En cas de versement de
l'AdBlue® sur des surfaces peintes
ou en aluminium, nettoyer
immédiatement la surface avec de
l'eau et utiliser un matériauabsorbant pour recueillir le fluide
qui a été déversé au sol.
Ne pas essayer de démarrer le
moteur si l'AdBlue® a été ajouté
accidentellement dans le réservoir
du carburant Diesel car cela
pourrait endommager grièvement le
moteur ; s'adresser au Réseau
Après-Vente Fiat.
N'ajouter aucun additif ou autre
liquide à AdBlue® pour ne pas
endommager le système.
L’utilisation d’AdBlue® non
conforme ou dégradé peut
entraîner au démarrage des
avertissements à l’écran du
combiné de bord (voir le
paragraphe « Témoins et
messages » dans le chapitre
« Connaissance du combiné de
bord »).
Ne jamais transvaser l'AdBlue®
dans un autre récipient : il perdrait
ses qualités de pureté.
En cas de dommages au niveau
du système d'épuration des gaz
d'échappement dérivant de
l'utilisation d'additifs/eau de
robinet, au moment d'introduire du
gasoil, ou dans tous les cas si les
recommandations ne sont pas
respectées, la garantie déchoit.
Lorsqu’il n’y a plus d’AdBlue®,
voir le paragraphe « Témoins etmessages » au chapitre
« Connaissance du combiné de
bord » pour continuer à utiliser
normalement la voiture.
Stockage de l'AdBlue®
L’AdBlue® est considéré comme un
produit très stable avec une durée de
conservation longue. S'il est stocké à
des températures INFÉRIEURES à 32
°C, il pourra être conservé au moins
pendant un an.
Respecter les indications figurant sur
l’étiquette du récipient.
Carburants -
Identification de la
compatibilité des
véhicules Symbole
graphique pour
l'information des
consommateurs
conformément à la
norme EN16942
Les symboles indiqués ci-après
facilitent la reconnaissance du type
correct de carburant à employer sur
votre véhicule.
Avant de procéder au ravitaillement,
vérifier les symboles présents à
l’intérieur du volet du goulot de
remplissage (selon le modèle) et les
comparer avec le symbole présent sur
la pompe à essence (le cas échéant).
162
DÉMARRAGE ET CONDUITE

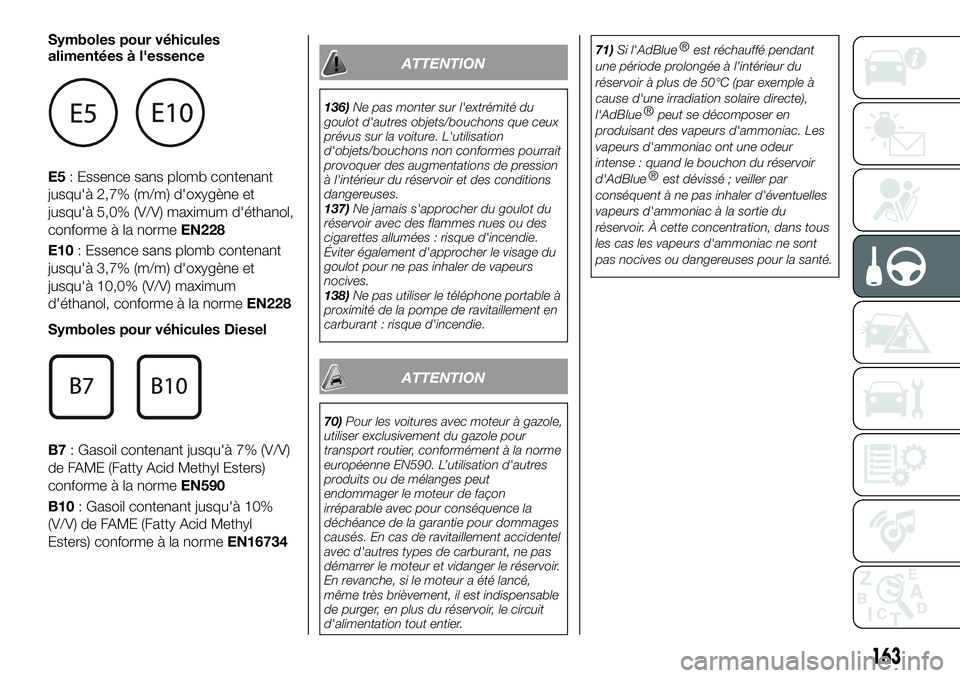

Symboles pour véhicules
alimentées à l'essence
E5: Essence sans plomb contenant
jusqu'à 2,7% (m/m) d'oxygène et
jusqu'à 5,0% (V/V) maximum d'éthanol,
conforme à la normeEN228
E10: Essence sans plomb contenant
jusqu'à 3,7% (m/m) d'oxygène et
jusqu'à 10,0% (V/V) maximum
d'éthanol, conforme à la normeEN228
Symboles pour véhicules Diesel
B7: Gasoil contenant jusqu'à 7% (V/V)
de FAME (Fatty Acid Methyl Esters)
conforme à la normeEN590
B10: Gasoil contenant jusqu'à 10%
(V/V) de FAME (Fatty Acid Methyl
Esters) conforme à la normeEN16734
ATTENTION
136)Ne pas monter sur l'extrémité du
goulot d'autres objets/bouchons que ceux
prévus sur la voiture. L'utilisation
d'objets/bouchons non conformes pourrait
provoquer des augmentations de pression
à l'intérieur du réservoir et des conditions
dangereuses.
137)Ne jamais s'approcher du goulot du
réservoir avec des flammes nues ou des
cigarettes allumées : risque d'incendie.
Éviter également d'approcher le visage du
goulot pour ne pas inhaler de vapeurs
nocives.
138)Ne pas utiliser le téléphone portable à
proximité de la pompe de ravitaillement en
carburant : risque d'incendie.
ATTENTION
70)Pour les voitures avec moteur à gazole,
utiliser exclusivement du gazole pour
transport routier, conformément à la norme
européenne EN590. L’utilisation d'autres
produits ou de mélanges peut
endommager le moteur de façon
irréparable avec pour conséquence la
déchéance de la garantie pour dommages
causés. En cas de ravitaillement accidentel
avec d'autres types de carburant, ne pas
démarrer le moteur et vidanger le réservoir.
En revanche, si le moteur a été lancé,
même très brièvement, il est indispensable
de purger, en plus du réservoir, le circuit
d'alimentation tout entier.71)Si l'
AdBlue®
est réchauffé pendant
une période prolongée à l'intérieur du
réservoir à plus de 50°C (par exemple à
cause d'une irradiation solaire directe),
l'
AdBlue®
peut se décomposer en
produisant des vapeurs d'ammoniac. Les
vapeurs d'ammoniac ont une odeur
intense : quand le bouchon du réservoir
d'
AdBlue®
est dévissé ; veiller par
conséquent à ne pas inhaler d'éventuelles
vapeurs d'ammoniac à la sortie du
réservoir. À cette concentration, dans tous
les cas les vapeurs d'ammoniac ne sont
pas nocives ou dangereuses pour la santé.
163

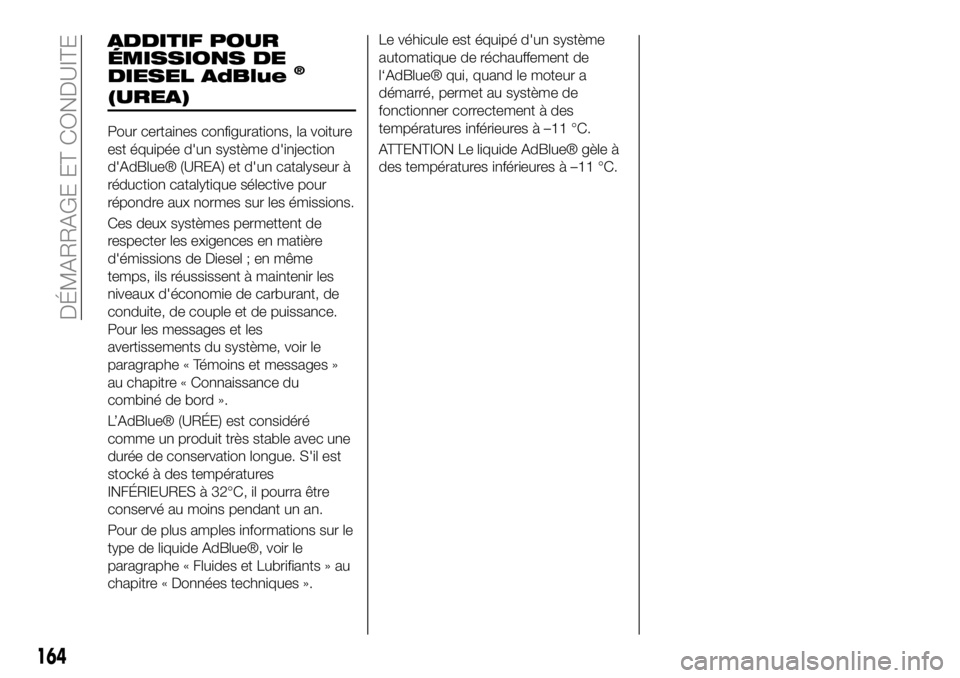

ADDITIF POUR
ÉMISSIONS DE
DIESEL AdBlue
®
(UREA)
Pour certaines configurations, la voiture
est équipée d'un système d'injection
d'AdBlue® (UREA) et d'un catalyseur à
réduction catalytique sélective pour
répondre aux normes sur les émissions.
Ces deux systèmes permettent de
respecter les exigences en matière
d'émissions de Diesel ; en même
temps, ils réussissent à maintenir les
niveaux d'économie de carburant, de
conduite, de couple et de puissance.
Pour les messages et les
avertissements du système, voir le
paragraphe « Témoins et messages »
au chapitre « Connaissance du
combiné de bord ».
L’AdBlue® (URÉE) est considéré
comme un produit très stable avec une
durée de conservation longue. S'il est
stocké à des températures
INFÉRIEURES à 32°C, il pourra être
conservé au moins pendant un an.
Pour de plus amples informations sur le
type de liquide AdBlue®, voir le
paragraphe « Fluides et Lubrifiants » au
chapitre « Données techniques ».Le véhicule est équipé d'un système
automatique de réchauffement de
l‘AdBlue® qui, quand le moteur a
démarré, permet au système de
fonctionner correctement à des
températures inférieures à –11 °C.
ATTENTION Le liquide AdBlue® gèle à
des températures inférieures à –11 °C.
164
DÉMARRAGE ET CONDUITE

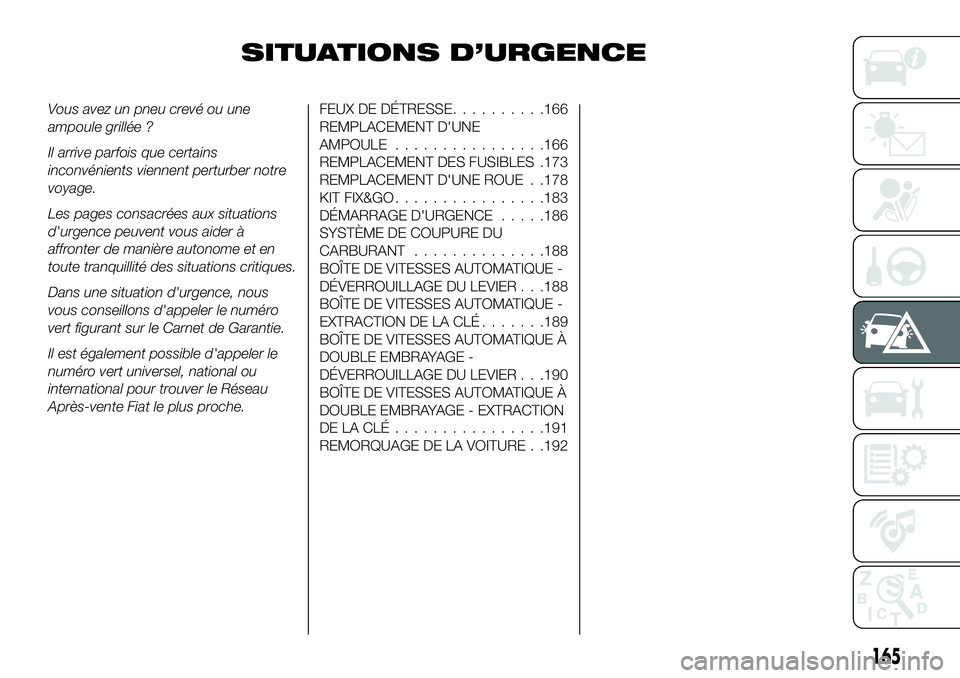

SITUATIONS D’URGENCE
Vous avez un pneu crevé ou une
ampoule grillée ?
Il arrive parfois que certains
inconvénients viennent perturber notre
voyage.
Les pages consacrées aux situations
d'urgence peuvent vous aider à
affronter de manière autonome et en
toute tranquillité des situations critiques.
Dans une situation d'urgence, nous
vous conseillons d'appeler le numéro
vert figurant sur le Carnet de Garantie.
Il est également possible d'appeler le
numéro vert universel, national ou
international pour trouver le Réseau
Après-vente Fiat le plus proche.FEUX DE DÉTRESSE..........166
REMPLACEMENT D'UNE
AMPOULE................166
REMPLACEMENT DES FUSIBLES .173
REMPLACEMENT D'UNE ROUE . .178
KIT FIX&GO................183
DÉMARRAGE D'URGENCE.....186
SYSTÈME DE COUPURE DU
CARBURANT..............188
BOÎTE DE VITESSES AUTOMATIQUE -
DÉVERROUILLAGE DU LEVIER . . .188
BOÎTE DE VITESSES AUTOMATIQUE -
EXTRACTION DE LA CLÉ.......189
BOÎTE DE VITESSES AUTOMATIQUE À
DOUBLE EMBRAYAGE -
DÉVERROUILLAGE DU LEVIER . . .190
BOÎTE DE VITESSES AUTOMATIQUE À
DOUBLE EMBRAYAGE - EXTRACTION
DELACLÉ................191
REMORQUAGE DE LA VOITURE . .192
165

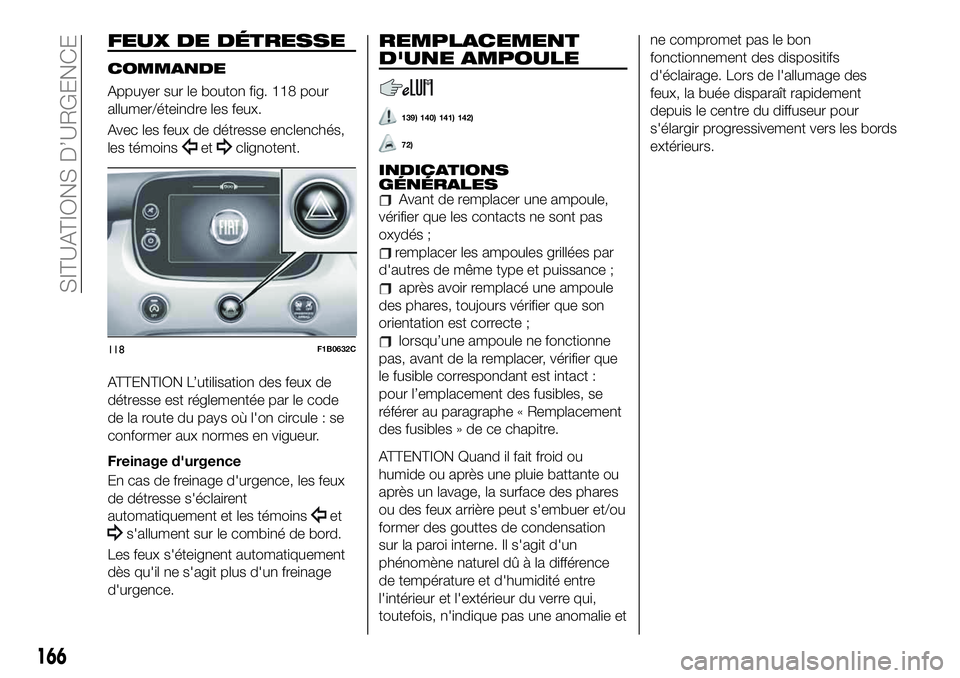

FEUX DE DÉTRESSE
COMMANDE
Appuyer sur le bouton fig. 118 pour
allumer/éteindre les feux.
Avec les feux de détresse enclenchés,
les témoins
etclignotent.
ATTENTION L’utilisation des feux de
détresse est réglementée par le code
de la route du pays où l'on circule : se
conformer aux normes en vigueur.
Freinage d'urgence
En cas de freinage d'urgence, les feux
de détresse s'éclairent
automatiquement et les témoins
et
s'allument sur le combiné de bord.
Les feux s'éteignent automatiquement
dès qu'il ne s'agit plus d'un freinage
d'urgence.
REMPLACEMENT
D'UNE AMPOULE
139) 140) 141) 142)
72)
INDICATIONS
GÉNÉRALES
Avant de remplacer une ampoule,
vérifier que les contacts ne sont pas
oxydés ;
remplacer les ampoules grillées par
d'autres de même type et puissance ;
après avoir remplacé une ampoule
des phares, toujours vérifier que son
orientation est correcte ;
lorsqu’une ampoule ne fonctionne
pas, avant de la remplacer, vérifier que
le fusible correspondant est intact :
pour l’emplacement des fusibles, se
référer au paragraphe « Remplacement
des fusibles » de ce chapitre.
ATTENTION Quand il fait froid ou
humide ou après une pluie battante ou
après un lavage, la surface des phares
ou des feux arrière peut s'embuer et/ou
former des gouttes de condensation
sur la paroi interne. Il s'agit d'un
phénomène naturel dû à la différence
de température et d'humidité entre
l'intérieur et l'extérieur du verre qui,
toutefois, n'indique pas une anomalie etne compromet pas le bon
fonctionnement des dispositifs
d'éclairage. Lors de l'allumage des
feux, la buée disparaît rapidement
depuis le centre du diffuseur pour
s'élargir progressivement vers les bords
extérieurs.
118F1B0632C
166
SITUATIONS D’URGENCE
