2019 FIAT 500X Notice d'entretien (in French)

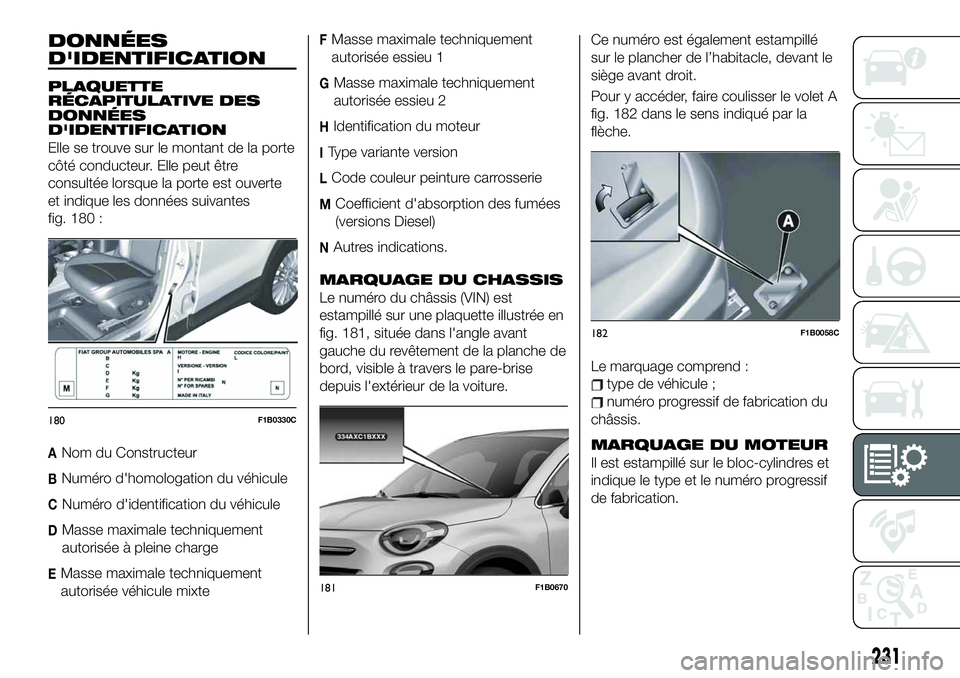

DONNÉES
D'IDENTIFICATION
PLAQUETTE
RÉCAPITULATIVE DES
DONNÉES
D'IDENTIFICATION
Elle se trouve sur le montant de la porte
côté conducteur. Elle peut être
consultée lorsque la porte est ouverte
et indique les données suivantes
fig. 180 :
ANom du Constructeur
BNuméro d'homologation du véhicule
CNuméro d'identification du véhicule
DMasse maximale techniquement
autorisée à pleine charge
EMasse maximale techniquement
autorisée véhicule mixte
FMasse maximale techniquement
autorisée essieu 1
GMasse maximale techniquement
autorisée essieu 2
HIdentification du moteur
IType variante version
LCode couleur peinture carrosserie
MCoefficient d'absorption des fumées
(versions Diesel)
NAutres indications.
MARQUAGE DU CHASSIS
Le numéro du châssis (VIN) est
estampillé sur une plaquette illustrée en
fig. 181, située dans l'angle avant
gauche du revêtement de la planche de
bord, visible à travers le pare-brise
depuis l'extérieur de la voiture.Ce numéro est également estampillé
sur le plancher de l’habitacle, devant le
siège avant droit.
Pour y accéder, faire coulisser le volet A
fig. 182 dans le sens indiqué par la
flèche.
Le marquage comprend :
type de véhicule ;
numéro progressif de fabrication du
châssis.
MARQUAGE DU MOTEUR
Il est estampillé sur le bloc-cylindres et
indique le type et le numéro progressif
de fabrication.
180F1B0330C
181F1B0670
182F1B0058C
231

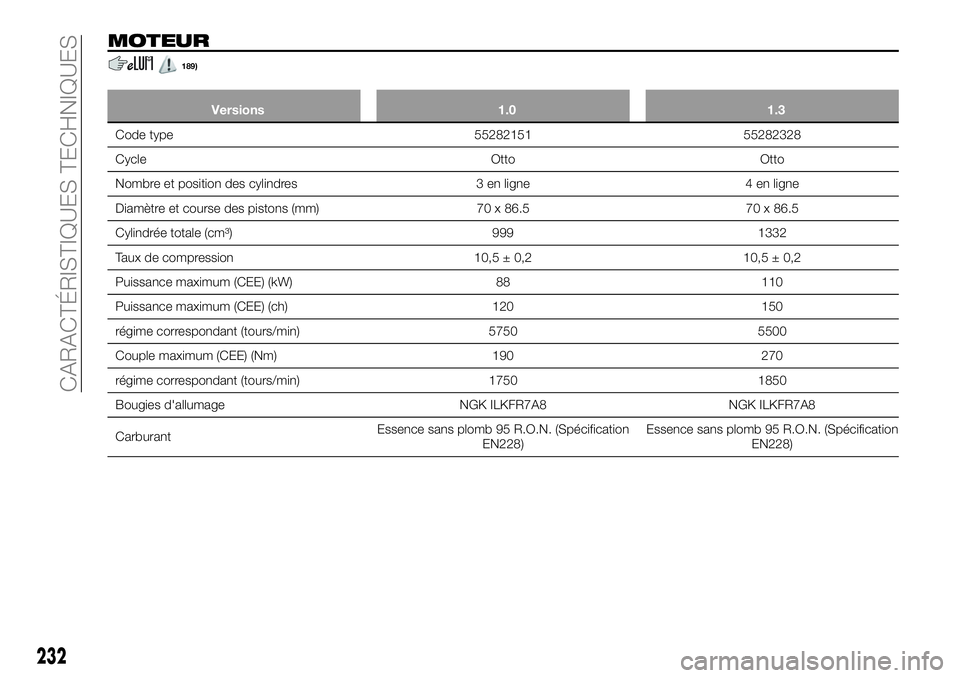

MOTEUR
189)
Versions 1.0 1.3
Code type 55282151 55282328
Cycle Otto Otto
Nombre et position des cylindres 3 en ligne 4 en ligne
Diamètre et course des pistons (mm) 70 x 86.5 70 x 86.5
Cylindrée totale (cm³) 999 1332
Taux de compression 10,5 ± 0,2 10,5 ± 0,2
Puissance maximum (CEE) (kW) 88 110
Puissance maximum (CEE) (ch) 120 150
régime correspondant (tours/min) 5750 5500
Couple maximum (CEE) (Nm) 190 270
régime correspondant (tours/min) 1750 1850
Bougies d'allumage NGK ILKFR7A8 NGK ILKFR7A8
CarburantEssence sans plomb 95 R.O.N. (Spécification
EN228)Essence sans plomb 95 R.O.N. (Spécification
EN228)
232

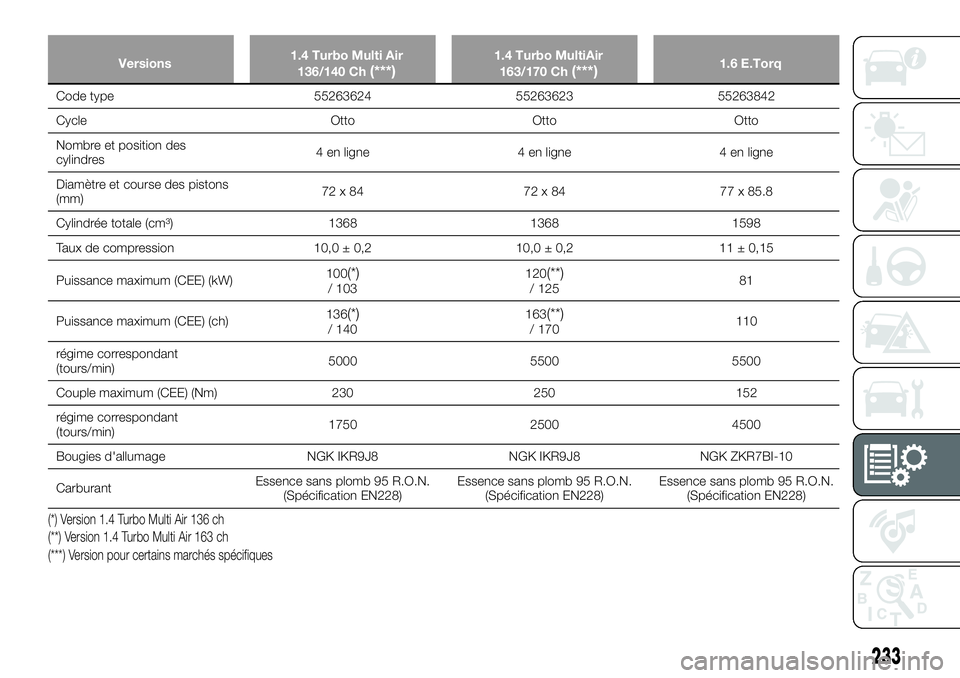

CARACTÉRISTIQUES TECHNIQUES

Versions1.4 Turbo Multi Air
136/140 Ch(***)1.4 Turbo MultiAir
163/170 Ch(***)1.6 E.Torq
Code type 55263624 55263623 55263842
Cycle Otto Otto Otto
Nombre et position des
cylindres4 en ligne 4 en ligne 4 en ligne
Diamètre et course des pistons
(mm)72 x 84 72 x 84 77 x 85.8
Cylindrée totale (cm³) 1368 1368 1598
Taux de compression 10,0 ± 0,2 10,0 ± 0,2 11 ± 0,15
Puissance maximum (CEE) (kW)100
(*)/ 103120(**)/ 12581
Puissance maximum (CEE) (ch)136
(*)/ 140163(**)/ 170110
régime correspondant
(tours/min)5000 5500 5500
Couple maximum (CEE) (Nm) 230 250 152
régime correspondant
(tours/min)1750 2500 4500
Bougies d'allumage NGK IKR9J8 NGK IKR9J8 NGK ZKR7BI-10
CarburantEssence sans plomb 95 R.O.N.
(Spécification EN228)Essence sans plomb 95 R.O.N.
(Spécification EN228)Essence sans plomb 95 R.O.N.
(Spécification EN228)
(***) Version pour certains marchés spécifiques (*) Version 1.4 Turbo Multi Air 136 ch
(**) Version 1.4 Turbo Multi Air 163 ch
233

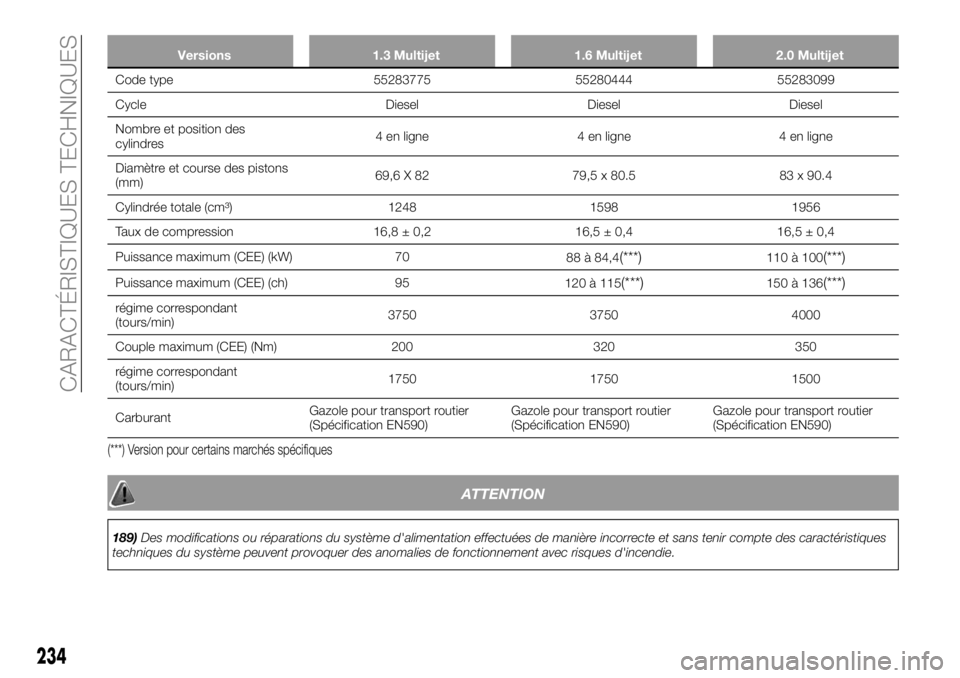

Versions 1.3 Multijet 1.6 Multijet 2.0 Multijet
Code type 55283775 55280444 55283099
Cycle Diesel Diesel Diesel
Nombre et position des
cylindres4 en ligne 4 en ligne 4 en ligne
Diamètre et course des pistons
(mm)69,6 X 82 79,5 x 80.5 83 x 90.4
Cylindrée totale (cm³) 1248 1598 1956
Taux de compression 16,8 ± 0,2 16,5 ± 0,4 16,5 ± 0,4
Puissance maximum (CEE) (kW) 70
88 à 84,4
(***)110 à 100(***)
Puissance maximum (CEE) (ch) 95
120 à 115(***)150 à 136(***)
régime correspondant
(tours/min)3750 3750 4000
Couple maximum (CEE) (Nm) 200 320 350
régime correspondant
(tours/min)1750 1750 1500
CarburantGazole pour transport routier
(Spécification EN590)Gazole pour transport routier
(Spécification EN590)Gazole pour transport routier
(Spécification EN590)
(***) Version pour certains marchés spécifiques
ATTENTION
189)Des modifications ou réparations du système d'alimentation effectuées de manière incorrecte et sans tenir compte des caractéristiques
techniques du système peuvent provoquer des anomalies de fonctionnement avec risques d'incendie.
234
CARACTÉRISTIQUES TECHNIQUES

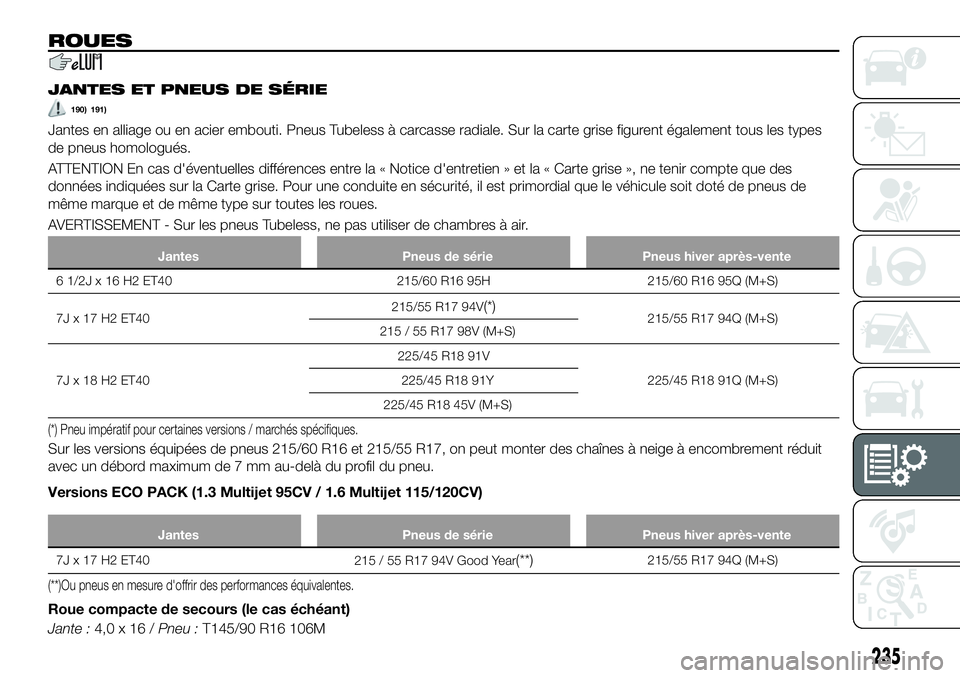

ROUES
JANTES ET PNEUS DE SÉRIE
190) 191)
Jantes en alliage ou en acier embouti. Pneus Tubeless à carcasse radiale. Sur la carte grise figurent également tous les types
de pneus homologués.
ATTENTION En cas d'éventuelles différences entre la « Notice d'entretien » et la « Carte grise », ne tenir compte que des
données indiquées sur la Carte grise. Pour une conduite en sécurité, il est primordial que le véhicule soit doté de pneus de
même marque et de même type sur toutes les roues.
AVERTISSEMENT - Sur les pneus Tubeless, ne pas utiliser de chambres à air.
Jantes Pneus de série Pneus hiver après-vente
6 1/2J x 16 H2 ET40 215/60 R16 95H 215/60 R16 95Q (M+S)
7J x 17 H2 ET40215/55 R17 94V
(*)215/55 R17 94Q (M+S)
215 / 55 R17 98V (M+S)
7J x 18 H2 ET40225/45 R18 91V
225/45 R18 91Q (M+S) 225/45 R18 91Y
225/45 R18 45V (M+S)
(*) Pneu impératif pour certaines versions / marchés spécifiques.
Sur les versions équipées de pneus 215/60 R16 et 215/55 R17, on peut monter des chaînes à neige à encombrement réduit
avec un débord maximum de 7 mm au-delà du profil du pneu.
Versions ECO PACK (1.3 Multijet 95CV / 1.6 Multijet 115/120CV)
Jantes Pneus de série Pneus hiver après-vente
7J x 17 H2 ET40
215 / 55 R17 94V Good Year(**)215/55 R17 94Q (M+S)
(**)Ou pneus en mesure d'offrir des performances équivalentes.
Roue compacte de secours (le cas échéant)
Jante :4,0x16/Pneu :T145/90 R16 106M
235

PRESSION DE GONFLAGE À FROID
Lorsque le pneu est chaud, la valeur de la pression doit être majorée de +0,3 bar par rapport à la valeur préconisée. Contrôler à
nouveau la valeur correcte quand le pneu est froid.
Avec les pneus neige, la valeur de la pression doit être majorée de + 0,2 bar par rapport à la valeur préconisée pour les pneus
fournis.
S'il faut soulever la voiture, se reporter au paragraphe « Soulèvement de la voiture » du chapitre « Situations d'urgence ».
PneusÀ vide et charge moyenne À pleine charge
Roue compacte
de secours
Avant Arrière Avant Arrière
215/60 R16 95H 2,4 2,4 2,6 2,6
4,2 215/55 R17 94V 2,4 2,4 2,6 2,6
225/45 R18 91V 2,4 2,4 2,6 2,6
225/45 R18 91Y 2,4 2,4 2,6 2,6
215 / 55 R17 98V (M+S) 2,4 2,4 2,6 2,6
225/45 R18 45V (M+S) 2,4 2,4 2,6 2,6
ATTENTION
190)En cas d'utilisation de pneus hiver ayant un indice de vitesse inférieur à ce qui est indiqué sur la Carte grise, ne pas dépasser la vitesse
maximale correspondant à l'indice de vitesse utilisé.
191)En cas d'utilisation d'enjoliveurs intégraux fixés (au moyen d'un ressort) à la jante en tôle et de pneus n'étant pas de série (après-vente)
équipés de « Rim Protector », NE PAS monter les enjoliveurs. L'utilisation de pneus et d'enjoliveurs inappropriés pourrait provoquer une
baisse imprévue de la pression du pneu.
236
CARACTÉRISTIQUES TECHNIQUES

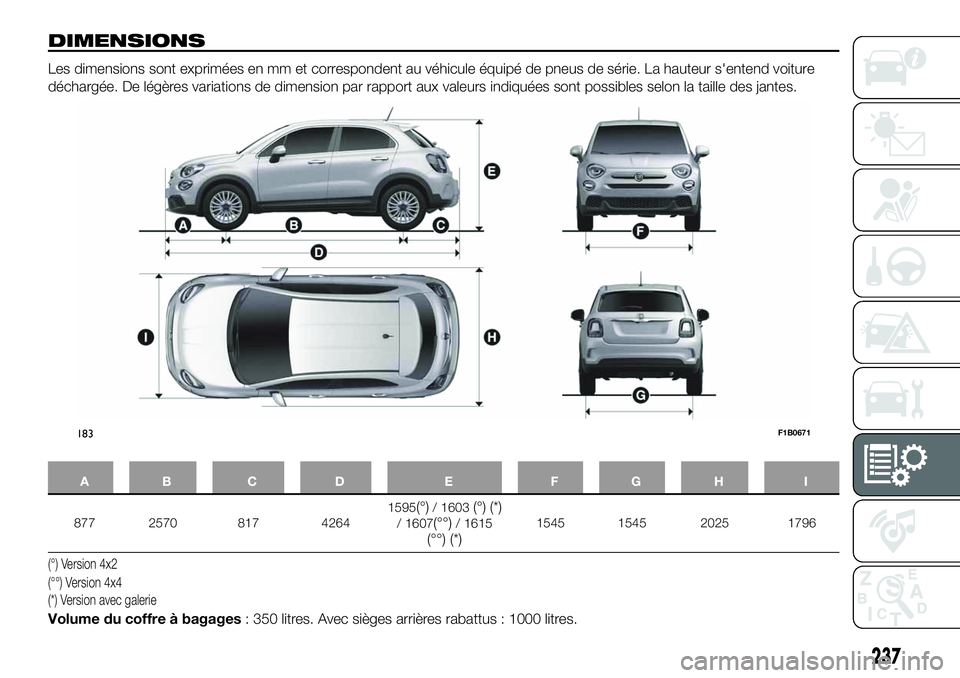

DIMENSIONS
Les dimensions sont exprimées en mm et correspondent au véhicule équipé de pneus de série. La hauteur s'entend voiture
déchargée. De légères variations de dimension par rapport aux valeurs indiquées sont possibles selon la taille des jantes.
AB C D E FGH I
877 2570 817 42641595(°)/ 1603(°) (*)/ 1607(°°)/ 1615(°°) (*)
1545 1545 2025 1796
(°) Version 4x2
(*) Version avec galerie (°°) Version 4x4
Volume du coffre à bagages: 350 litres. Avec sièges arrières rabattus : 1000 litres.
183F1B0671
237

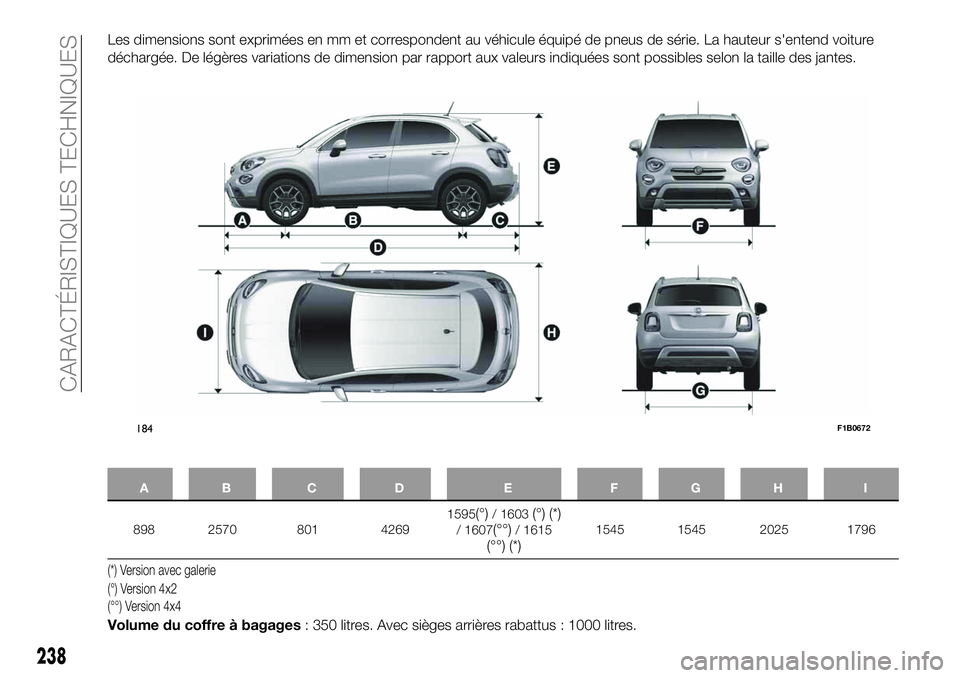

Les dimensions sont exprimées en mm et correspondent au véhicule équipé de pneus de série. La hauteur s'entend voiture
déchargée. De légères variations de dimension par rapport aux valeurs indiquées sont possibles selon la taille des jantes.
AB C D E FGH I
898 2570 801 42691595(°)/ 1603(°) (*)/ 1607(°°)/ 1615(°°) (*)
1545 1545 2025 1796
(°) Version 4x2 (*) Version avec galerie
(°°) Version 4x4
Volume du coffre à bagages: 350 litres. Avec sièges arrières rabattus : 1000 litres.
184F1B0672
