2018 TOYOTA PROACE VERSO ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

313
8
Σε βλάβη ακινητοποίησης
Spacetourer-VP_el_Chap08_En-cas-de-panne_ed01-2016
ΑσφάλειαN° Ένταση
(A) Λειτουργίες
F1 10Ηλεκτρικό υποβοηθούμενο τιμόνι, επαφέας συμπλέκτη.
F4 15Κόρνα.
F5 20Αντλία συσκευής πλύσης παρμπρίζ και πίσω τζαμιού.
F6 20Αντλία συσκευής πλύσης παρμπρίζ και πίσω τζαμιού.
F7 10Πίσω πρίζα 12 V για έξτρα εξοπλισμό.
F8 20Πίσω μονός ή διπλός υαλοκαθαριστήρας.
F10/F11 30Κ λειδαριές εσωτερικές, εξωτερικές, εμπρός και πίσω.
F13 10Εμπρός διακόπτης κ λιματισμού, χειριστήριο ηχοσυστήματος,
μοχλός ταχυτήτων, ενδείξεις στο παρμπρίζ.
F14 5
Συναγερμός, Σύστημα κ λήσεων έκτακτης ανάγκης ER A-GLONASS.
F175Πίνακας οργάνων.
F19 3Χειριστήρια στο τιμόνι.
F21 3Σύστημα "Σύστημα Smart Entry" ή διακόπτης ανάφλεξης.
F22 3Αισθητήρας βροχής και φωτεινότητας, κάμερα ανίχνευσης
πολλαπλών λειτουργιών.
F23 5Ενδείξεις για μη κουμπωμένες ή λυμένες ζώνες.
F24 5Οθόνη αφής, κάμερα για την όπισθεν και βοήθεια στο παρκάρισμα.
F25 5Αερόσακοι.
F29 20Ηχοσύστημα, οθόνη αφής, CD Player, πλοηγός.
F31 15Ηχοσύστημα (+ μπαταρίας).
F32 15Εμπρός πρίζα 12 V για έξτρα εξοπλισμό.
F34 5Σύστημα παρακολούθησης γωνιών χωρίς ορατότητα,
ηλεκτρικοί διακόπτες εξωτερικών καθρεφτών.
F35 5Θερμαινόμενοι εκτοξευτήρες νερού, διακόπτης ρύθμισης
ύψους δέσμης προβολέων.
F36 5Φορτιστής φακού, πίσω πλαφονιέρα.

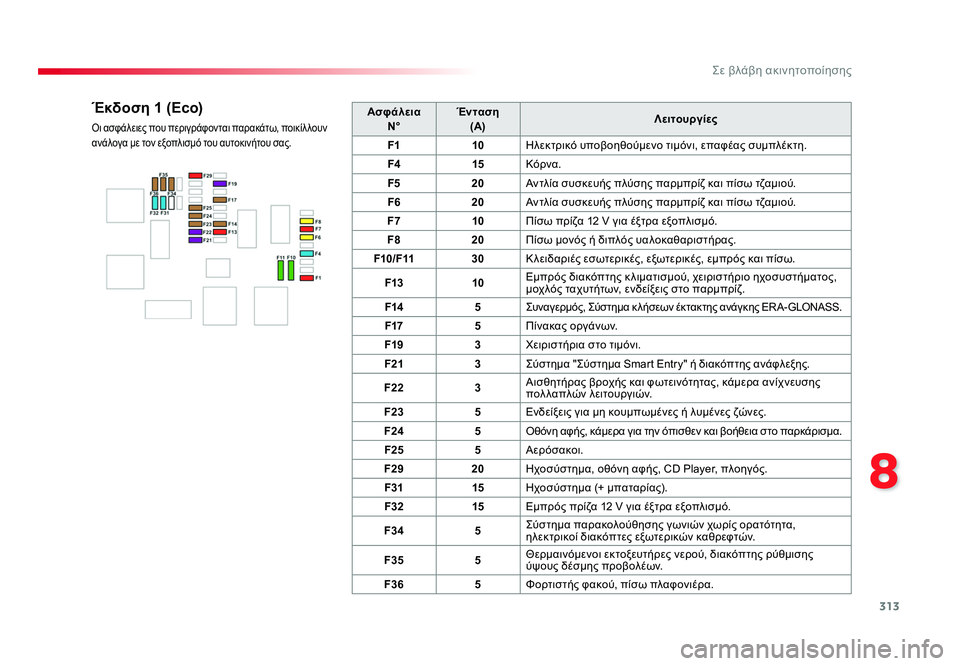

Έκδοση 1 (Eco)
Οι ασφάλειες που περιγράφονται παρακάτω, ποικίλ λουν
ανάλογα με τον εξοπλισμό του αυτοκινήτου σας.
Proace-Verso_EL.indb 31329/08/2016 16:07

314
Σε βλάβη ακινητοποίησης
Spacetourer-VP_el_Chap08_En-cas-de-panne_ed01-2016
Ασφάλεια
N° Ένταση
(Α) Λειτουργίες
F1 3Σύστημα "Σύστημα Smart Entry" ή διακόπτης ανάφλεξης.
F5 5Οθόνη αφής, κάμερα για την όπισθεν και βοήθεια στο παρκάρισμα.
F7 10Πίσω διακόπτης κ λιματισμού, ενισχυτής Hi-Fi.
F8 20Πίσω μονός ή διπλός υαλοκαθαριστήρας.
F10/F11 30Κ λειδαριές εσωτερικές, εξωτερικές, εμπρός και πίσω.
F12 3Συναγερμός.
F17 10Πίσω πρίζα 12 V για έξτρα εξοπλισμό.
F18 5Σύστημα κ λήσεων έκτακτης ανάγκης ER A-GLONASS.
F21 3Φορτιστής φακού, πίσω πλαφονιέρα.
F22 3Φωτισμός ντουλαπιού, πίσω πλαφονιέρες.
F23 5Σύστημα παρακολούθησης γωνιών χωρίς ορατότητα,
ηλεκτρικά χειριστήρια εξωτερικών καθρεφτών.
F24 5Χειριστήρια στο τιμόνι.
F25 5Διακόπτης ρύθμισης ύψους προβολέων.
F26 3Ενδείξεις για μη κουμπωμένες ή λυμένες ζώνες.
F27 3Αισθητήρας βροχής και φωτεινότητας, κάμερα ανίχνευσης
πολλαπλών λειτουργιών.
F28 10Εμπρός διακόπτης κ λιματισμού, διακόπτης ραδιοφώνου,
μοχλός ταχυτήτων, ενδείξεις στην οθόνη.
F30A ή B 15Ηχοσύστημα (+ μπαταρίας).
F31 5Αερόσακοι.
F33 15Εμπρός πρίζα 12 V για έξτρα εξοπλισμό.
F35 5Πίνακας οργάνων.

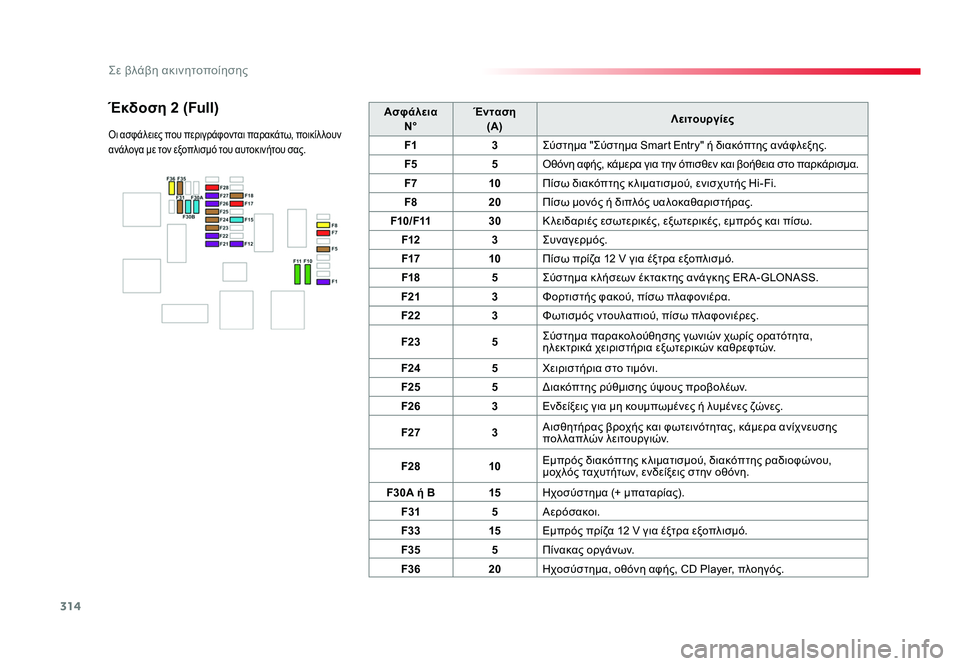

F36 20Ηχοσύστημα, οθόνη αφής, CD Player, πλοηγός.Έκδοση 2 (Full)
Οι ασφάλειες που περιγράφονται παρακάτω, ποικίλ λουν
ανάλογα με τον εξοπλισμό του αυτοκινήτου σας.
Proace-Verso_EL.indb 31429/08/2016 16:07

315
8
Σε βλάβη ακινητοποίησης
Spacetourer-VP_el_Chap08_En-cas-de-panne_ed01-2016

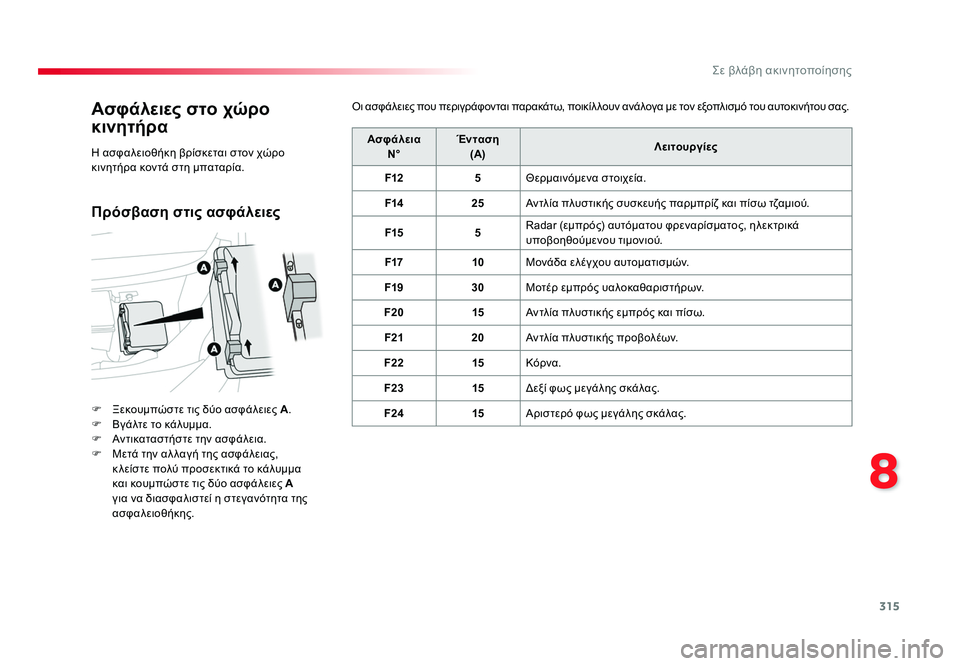

Ασφάλειες στο χώρο
κινητήρα
F Ξεκουμπώστε τις δύο ασφάλειες A.
F Βγάλτε το κάλυμμα.
F Αντικαταστήστε την ασφάλεια.
F Μετά την αλ λαγή της ασφάλειας, κ λείστε πολύ προσεκτικά το κάλυμμα
και κουμπώστε τις δύο ασφάλειες Α
για να διασφαλιστεί η στεγανότητα της
ασφαλειοθήκης. Ασφάλεια
N° Ένταση
(A) Λειτουργίες
F12 5Θερμαινόμενα στοιχεία.
F14 25Αντλία πλυστικής συσκευής παρμπρίζ και πίσω τζαμιού.
F15 5Radar (εμπρός) αυτόματου φρεναρίσματος, ηλεκτρικά
υποβοηθούμενου τιμονιού.
F17 10Μονάδα ελέγχου αυτοματισμών.
F19 30Μοτέρ εμπρός υαλοκαθαριστήρων.
F20 15Αντλία πλυστικής εμπρός και πίσω.
F21 20Αντλία πλυστικής προβολέων.
F22 15Κόρνα.
F23 15Δεξί φως μεγάλης σκάλας.
F24 15Αριστερό φως μεγάλης σκάλας.
Η ασφαλειοθήκη βρίσκεται στον χώρο
κινητήρα κοντά στη μπαταρία.
Οι ασφάλειες που περιγράφονται παρακάτω, ποικίλ λουν ανάλογα με τον εξοπλισμό του αυτοκινήτου σας.
Πρόσβαση στις ασφάλειες
Proace-Verso_EL.indb 31529/08/2016 16:07

316
Σε βλάβη ακινητοποίησης
Spacetourer-VP_el_Chap08_En-cas-de-panne_ed01-2016

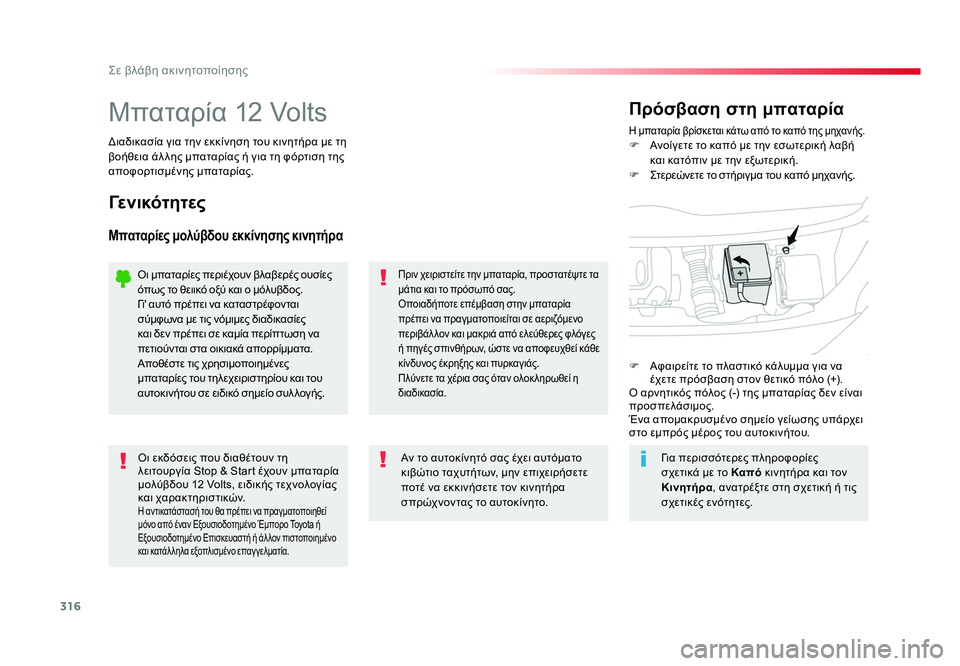

Μπαταρία 12 VoltsΗ μπαταρία βρίσκεται κάτω από το καπό της μηχανής.F Ανοίγετε το καπό με την εσωτερική λαβή και κατόπιν με την εξωτερική.
F Στερεώνετε το στήριγμα του καπό μηχανής.
Πρόσβαση στη μπαταρία
Διαδικασία για την εκκίνηση του κινητήρα με τη
βοήθεια άλ λης μπαταρίας ή για τη φόρτιση της
αποφορτισμένης μπαταρίας.
Γενικότητες
Μπαταρίες μολύβδου εκκίνησης κινητήρα
Πριν χειριστείτε την μπαταρία, προστατέψτε τα
μάτια και το πρόσωπό σας.
Οποιαδήποτε επέμβαση στην μπαταρία
πρέπει να πραγματοποιείται σε αεριζόμενο
περιβάλ λον και μακριά από ελεύθερες φλόγες
ή πηγές σπινθήρων, ώστε να αποφευχθεί κάθε
κίνδυνος έκρηξης και πυρκαγιάς.
Πλύνετε τα χέρια σας όταν ολοκ ληρωθεί η
διαδικασία.
Οι εκδόσεις που διαθέτουν τη
λειτουργία Stop & Start έχουν μπαταρία
μολύβδου 12 Volts, ειδικής τεχνολογίας
και χαρακτηριστικών.
Η αντικατάστασή του θα πρέπει να πραγματοποιηθεί
μόνο από έναν Εξουσιοδοτημένο Έμπορο Toyota ή
Εξουσιοδοτημένο Επισκευαστή ή άλ λον πιστοποιημένο
και κατάλ ληλα εξοπλισμένο επαγ γελματία.
Αν το αυτοκίνητό σας έχει αυτόματο
κιβώτιο ταχυτήτων, μην επιχειρήσετε
ποτέ να εκκινήσετε τον κινητήρα
σπρώχνοντας το αυτοκίνητο.
Οι μπαταρίες περιέχουν βλαβερές ουσίες
όπως το θειικό οξύ και ο μόλυβδος.
Γι' αυτό πρέπει να καταστρέφονται
σύμφωνα με τις νόμιμες διαδικασίες
και δεν πρέπει σε καμία περίπτωση να
πετιούνται στα οικιακά απορρίμματα.
Αποθέστε τις χρησιμοποιημένες
μπαταρίες του τηλεχειριστηρίου και του
αυτοκινήτου σε ειδικό σημείο συλ λογής.
Για περισσότερες πληροφορίες
σχετικά με το Kαπό κινητήρα και τον
Κινητήρα , ανατρέξτε στη σχετική ή τις
σχετικές ενότητες.
F Αφαιρείτε το πλαστικό κάλυμμα για να
έχετε πρόσβαση στον θετικό πόλο (+).
Ο αρνητικός πόλος (-) της μπαταρίας δεν είναι
προσπελάσιμος.
Ένα απομακρυσμένο σημείο γείωσης υπάρχει
στο εμπρός μέρος του αυτοκινήτου.
Proace-Verso_EL.indb 31629/08/2016 16:07

317
8
Σε βλάβη ακινητοποίησης
Spacetourer-VP_el_Chap08_En-cas-de-panne_ed01-2016
Εκκίνηση κινητήρα με άλλη
μπαταρία
Μην εκκινείτε ποτέ τον κινητήρα
συνδέοντας συσκευή φόρτισης μπαταρίας.
Μη χρησιμοποιήσετε ποτέ εκκινητή
μπαταρίας 24 V ή μεγαλύτερης έντασης.
Ελέγξτε πρώτα αν η βοηθητική μπαταρία
έχει ονομαστική τάση 12 Volts και
χωρητικότητα τουλάχιστον ίση με εκείνη
της αποφορτισμένης μπαταρίας.
Τα δύο οχήματα δεν πρέπει να ακουμπούν
μεταξύ τους.
Σβήστε όλους τους καταναλωτές
ηλεκτρικού ρεύματος των δύο οχημάτων
(ηχοσύστημα, υαλοκαθαριστήρας, φώτα
κ λπ).
Προσέξτε ώστε τα καλώδια έκτακτης
ανάγκης να μην περνούν κοντά από τα
κινούμενα μέρη του κινητήρα (βεντιλατέρ,
ιμάντας κ λπ).
Μην αποσυνδέετε τον θετικό πόλο (+) όταν
ο κινητήρας βρίσκεται σε λειτουργία.F Σηκώνετε το πλαστικό κάλυμμα από τον
θετικό πόλο (+), εφόσον το αυτοκίνητο σας
διαθέτει κάτι τέτοιο.
F Συνδέετε το κόκκινο καλώδιο στον θετικό
πόλο (+) της αποφορτισμένης μπαταρίας A
(στο ύψος του κυρτού μεταλ λικού μέρους),
και μετά στον θετικό πόλο (+) της βοηθητικής
μπαταρίας B ή του εκκινητή μπαταρίας.
F Συνδέετε τη μία άκρη του πράσινου ή του
μαύρου καλώδιου στον αρνητικό πόλο (-)
της βοηθητικής μπαταρίας B ή του εκκινητή
μπαταρίας (ή στο σημείο γείωσης του
αυτοκινήτου που φορτίζει την μπαταρία).
F Συνδέετε την άλ λη άκρη του πράσινου ή του
μαύρου καλώδιου στο σημείο γείωσης C του
αυτοκινήτου που έχει το πρόβλημα.
F Εκκινείτε τον κινητήρα του αυτοκινήτου που θα φορτίσει την μπαταρία και τον
αφήνετε να δουλέψει για μερικά λεππτά.
F Ενεργοποιείτε τη μίζα του αυτοκινήτου που έχει το πρόβλημα και αφήνετε τον κινητήρα
να δουλεύει.
Αν ο κινητήρας δεν εκκινήσει αμέσως, κ λείνετε
τον διακόπτη και περιμένετε λίγο πριν κάνετε
νέα προσπάθεια.
Όταν η μπαταρία του αυτοκινήτου σας αποφορτιστεί,
ο κινητήρας μπορεί να εκκινήσει (πάρει μπροστά) με
τη βοήθεια άλ λης βοηθητικής μπαταρίας (εξωτερική ή
άλ λου αυτοκινήτου) και τα καλώδια έκτακτης ανάγκης, ή
με τη βοήθεια εκκινητή μπαταρίας (booster).
Ορισμένες λειτουργίες όπως το
Stop & Start δεν είναι διαθέσιμες όσο
το επίπεδο φόρτισης της μπαταρίας
δεν είναι επαρκές.
F Περιμένετε να επανέλθει στο ρελαντί και
κατόπιν αποσυνδέετε τα καλώδια έκτακτης
ανάγκης με αντίστροφη σειρά.
F Επανατοποθετείτε το πλαστικό κάλυμμα του θετικού πόλου (+), εφόσον το
αυτοκίνητό σας διαθέτει κάτι τέτοιο.
F Αφήνετε τον κινητήρα να δουλέψει, με το αυτοκίνητο να κινείται ή σταματημένο,
τουλάχιστον για 30 λεπτά ώστε να
μπορέσει η μπαταρία να φθάσει σε ένα
επαρκές επίπεδο φόρτισης.
Proace-Verso_EL.indb 31729/08/2016 16:07

318
Σε βλάβη ακινητοποίησης
Spacetourer-VP_el_Chap08_En-cas-de-panne_ed01-2016
Για να διασφαλιστεί μέγιστη διάρκεια ζωής της
μπαταρίας, πρέπει απαραίτητα να διατηρείτε
τη φόρτισή της σε επαρκές επίπεδο.
Σε ορισμένες περιπτώσεις, μπορεί να
χρειάζεται να φορτίζετε την μπαταρία:
- αν πραγματοποιείτε κυρίως μικρές διαδρομές,
- αν προβλέπετε παρατεταμένη ακινητοποίηση για αρκετές εβδομάδες.
Επικοινωνήστε με έναν Εξουσιοδοτημένο Έμπορο
Toyota ή Εξουσιοδοτημένο Επισκευαστή ή άλ λον
πιστοποιημένο και κατάλ ληλα εξοπλισμένο
επαγγελματία.

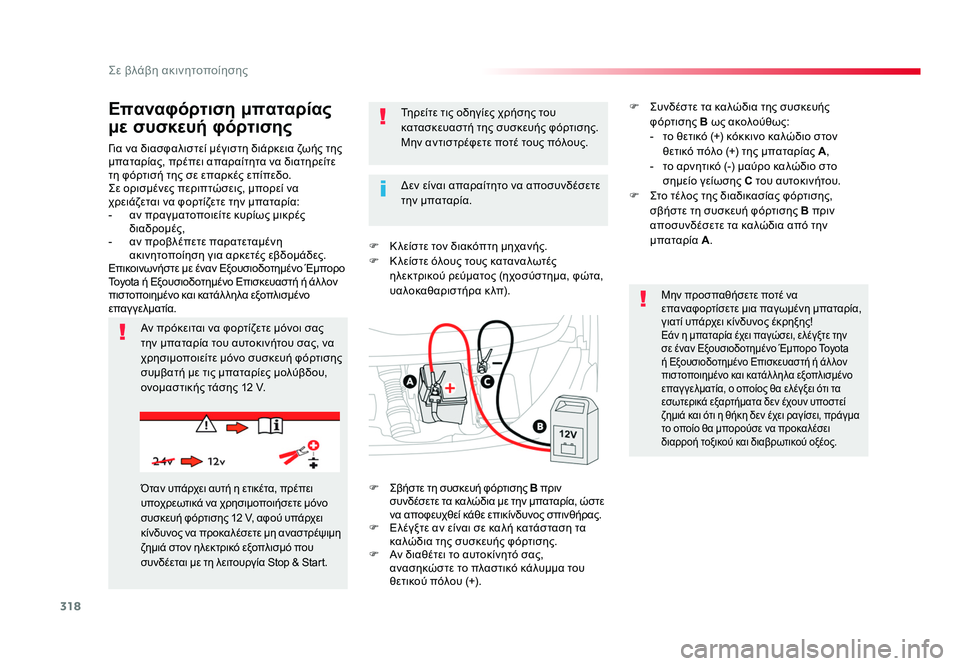

Επαναφόρτιση μπαταρίας
με συσκευή φόρτισης
F Κ λείστε τον διακόπτη μηχανής.
F Κ λείστε όλους τους καταναλωτές
ηλεκτρικού ρεύματος (ηχοσύστημα, φώτα,
υαλοκαθαριστήρα κ λπ).
Αν πρόκειται να φορτίζετε μόνοι σας
την μπαταρία του αυτοκινήτου σας, να
χρησιμοποιείτε μόνο συσκευή φόρτισης
συμβατή με τις μπαταρίες μολύβδου,
ονομαστικής τάσης 12 V. Τηρείτε τις οδηγίες χρήσης του
κατασκευαστή της συσκευής φόρτισης.
Μην αντιστρέφετε ποτέ τους πόλους.
Μην προσπαθήσετε ποτέ να
επαναφορτίσετε μια παγωμένη μπαταρία,
γιατί υπάρχει κίνδυνος έκρηξης!
Εάν η μπαταρία έχει παγώσει, ελέγξτε την
σε έναν Εξουσιοδοτημένο Έμπορο Toyota
ή Εξουσιοδοτημένο Επισκευαστή ή άλ λον
πιστοποιημένο και κατάλ ληλα εξοπλισμένο
επαγ γελματία, ο οποίος θα ελέγξει ότι τα
εσωτερικά εξαρτήματα δεν έχουν υποστεί
ζημιά και ότι η θήκη δεν έχει ραγίσει, πράγμα
το οποίο θα μπορούσε να προκαλέσει
διαρροή τοξικού και διαβρωτικού οξέος.
Όταν υπάρχει αυτή η ετικέτα, πρέπει
υποχρεωτικά να χρησιμοποιήσετε μόνο
συσκευή φόρτισης 12 V, αφού υπάρχει
κίνδυνος να προκαλέσετε μη αναστρέψιμη
ζημιά στον ηλεκτρικό εξοπλισμό που
συνδέεται με τη λειτουργία Stop & Start.
Δεν είναι απαραίτητο να αποσυνδέσετε
την μπαταρία.
F Σβήστε τη συσκευή φόρτισης B πριν
συνδέσετε τα καλώδια με την μπαταρία, ώστε
να αποφευχθεί κάθε επικίνδυνος σπινθήρας.
F Ελέγξτε αν είναι σε καλή κατάσταση τα καλώδια της συσκευής φόρτισης.
F Αν διαθέτει το αυτοκίνητό σας, ανασηκώστε το πλαστικό κάλυμμα του
θετικού πόλου (+). F Συνδέστε τα καλώδια της συσκευής
φόρτισης B ως ακολούθως:
- το θετικό (+) κόκκινο καλώδιο στον θετικό πόλο (+) της μπαταρίας A ,
- το αρνητικό (-) μαύρο καλώδιο στο σημείο γείωσης C του αυτοκινήτου.
F Στο τέλος της διαδικασίας φόρτισης, σβήστε τη συσκευή φόρτισης B πριν
αποσυνδέσετε τα καλώδια από την
μπαταρία A.
Proace-Verso_EL.indb 31829/08/2016 16:07

319
8
Σε βλάβη ακινητοποίησης
Spacetourer-VP_el_Chap08_En-cas-de-panne_ed01-2016
Μην πιέζετε δυνατά την ασφάλεια, γιατί
αν ο σφιγκτήρας δεν έχει τοποθετηθεί
καλά, τότε είναι αδύνατο να ασφαλίσει.
Επαναλάβετε από την αρχή τη
διαδικασία.

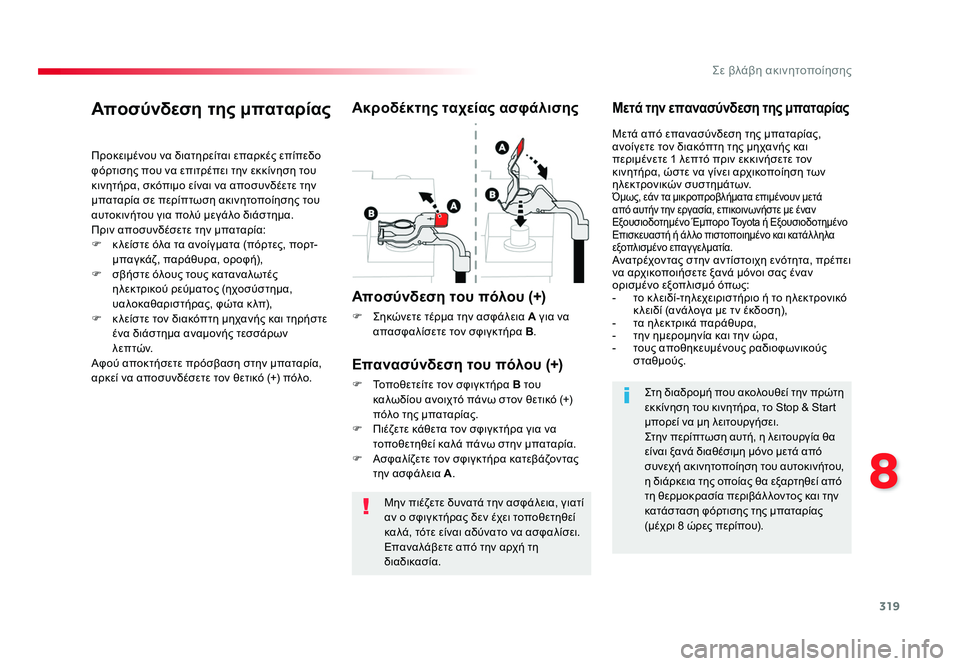

Αποσύνδεση της μπαταρίας
Προκειμένου να διατηρείται επαρκές επίπεδο
φόρτισης που να επιτρέπει την εκκίνηση του
κινητήρα, σκόπιμο είναι να αποσυνδέετε την
μπαταρία σε περίπτωση ακινητοποίησης του
αυτοκινήτου για πολύ μεγάλο διάστημα.
Πριν αποσυνδέσετε την μπαταρία:
F κ λείστε όλα τα ανοίγματα (πόρτες, πορτ-μπαγκάζ, παράθυρα, οροφή),
F σβήστε όλους τους καταναλωτές ηλεκτρικού ρεύματος (ηχοσύστημα,
υαλοκαθαριστήρας, φώτα κ λπ),
F κ λείστε τον διακόπτη μηχανής και τηρήστε ένα διάστημα αναμονής τεσσάρων
λ ε π τ ώ ν.
Αφού αποκτήσετε πρόσβαση στην μπαταρία,
αρκεί να αποσυνδέσετε τον θετικό (+) πόλο.
Ακροδέκτης ταχείας ασφάλισης
Αποσύνδεση του πόλου (+)
F Σηκώνετε τέρμα την ασφάλεια A για να
απασφαλίσετε τον σφιγκτήρα B .
Μετά την επανασύνδεση της μπαταρίας
Επανασύνδεση του πόλου (+)
F Τοποθετείτε τον σφιγκτήρα B του
καλωδίου ανοιχτό πάνω στον θετικό (+)
πόλο της μπαταρίας.
F Πιέζετε κάθετα τον σφιγκτήρα για να τοποθετηθεί καλά πάνω στην μπαταρία.
F Ασφαλίζετε τον σφιγκτήρα κατεβάζοντας την ασφάλεια A . Μετά από επανασύνδεση της μπαταρίας,
ανοίγετε τον διακόπτη της μηχανής και
περιμένετε 1 λεπτό πριν εκκινήσετε τον
κινητήρα, ώστε να γίνει αρχικοποίηση των
ηλεκτρονικών συστημάτων.
Όμως, εάν τα μικροπροβλήματα επιμένουν μετά
από αυτήν την εργασία, επικοινωνήστε με έναν
Εξουσιοδοτημένο Έμπορο Toyota ή Εξουσιοδοτημένο
Επισκευαστή ή άλ λο πιστοποιημένο και κατάλ ληλα
εξοπλισμένο επαγγελματία.
Ανατρέχοντας στην αντίστοιχη ενότητα, πρέπει
να αρχικοποιήσετε ξανά μόνοι σας έναν
ορισμένο εξοπλισμό όπως:
- το κ λειδί-τηλεχειριστήριο ή το ηλεκτρονικό
κ λειδί (ανάλογα με τν έκδοση),
- τα ηλεκτρικά παράθυρα,
- την ημερομηνία και την ώρα,
- τους αποθηκευμένους ραδιοφωνικούς σταθμούς.
Στη διαδρομή που ακολουθεί την πρώτη
εκκίνηση του κινητήρα, το Stop & Start
μπορεί να μη λειτουργήσει.
Στην περίπτωση αυτή, η λειτουργία θα
είναι ξανά διαθέσιμη μόνο μετά από
συνεχή ακινητοποίηση του αυτοκινήτου,
η διάρκεια της οποίας θα εξαρτηθεί από
τη θερμοκρασία περιβάλ λοντος και την
κατάσταση φόρτισης της μπαταρίας
(μέχρι 8 ώρες περίπου).
Proace-Verso_EL.indb 31929/08/2016 16:07

320

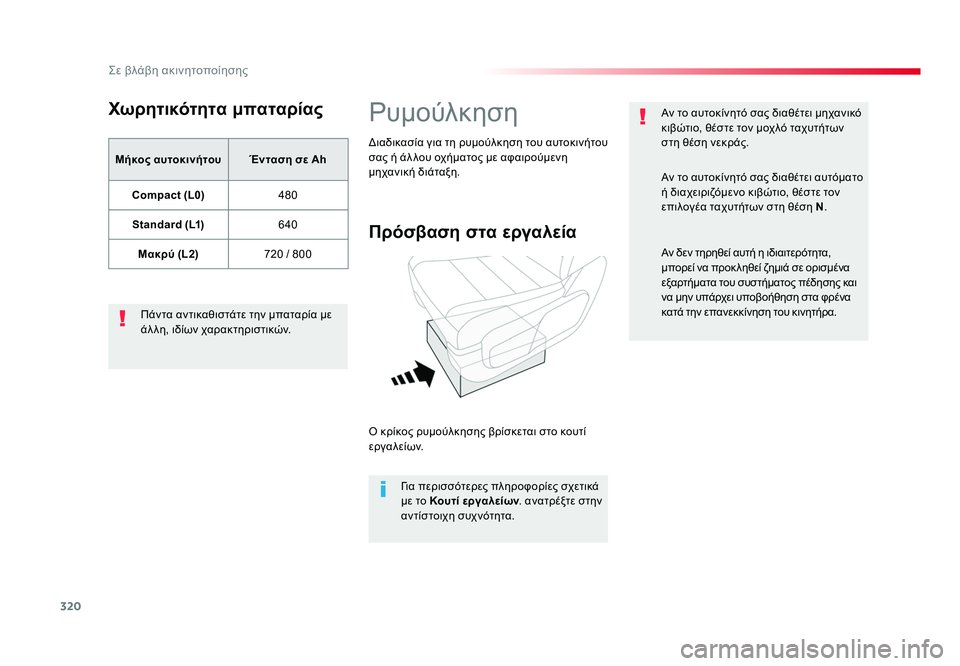

Σε βλάβη ακινητοποίησης
Spacetourer-VP_el_Chap08_En-cas-de-panne_ed01-2016
Χωρητικότητα μπαταρίας
Μήκος αυτοκινήτου Ένταση σε AhCompact (L0) 480
Standard (L1) 640
Μακρύ (L2) 720 / 800
Πάντα αντικαθιστάτε την μπαταρία με
άλ λη, ιδίων χαρακτηριστικών.
Ρυμούλκηση
Πρόσβαση στα εργαλεία
Ο κρίκος ρυμούλκησης βρίσκεται στο κουτί
ε ρ γ α λ ε ί ω ν. Για περισσότερες πληροφορίες σχετικά
με το Kουτί εργαλείων . ανατρέξτε στην
αντίστοιχη συχνότητα.
Διαδικασία για τη ρυμούλκηση του αυτοκινήτου
σας ή άλ λου οχήματος με αφαιρούμενη
μηχανική διάταξη.
Aν το αυτοκίνητό σας διαθέτει μηχανικό
κιβώτιο, θέστε τον μοχλό ταχυτήτων
στη θέση νεκράς.
Aν το αυτοκίνητό σας διαθέτει αυτόματο
ή διαχειριζόμενο κιβώτιο, θέστε τον
επιλογέα ταχυτήτων στη θέση N
.
Αν δεν τηρηθεί αυτή η ιδιαιτερότητα,
μπορεί να προκ ληθεί ζημιά σε ορισμένα
εξαρτήματα του συστήματος πέδησης και
να μην υπάρχει υποβοήθηση στα φρένα
κατά την επανεκκίνηση του κινητήρα.
Proace-Verso_EL.indb 32029/08/2016 16:07
