1292-2. Opladning
2
Plug-in-hybridsystem
OM47C99DKn

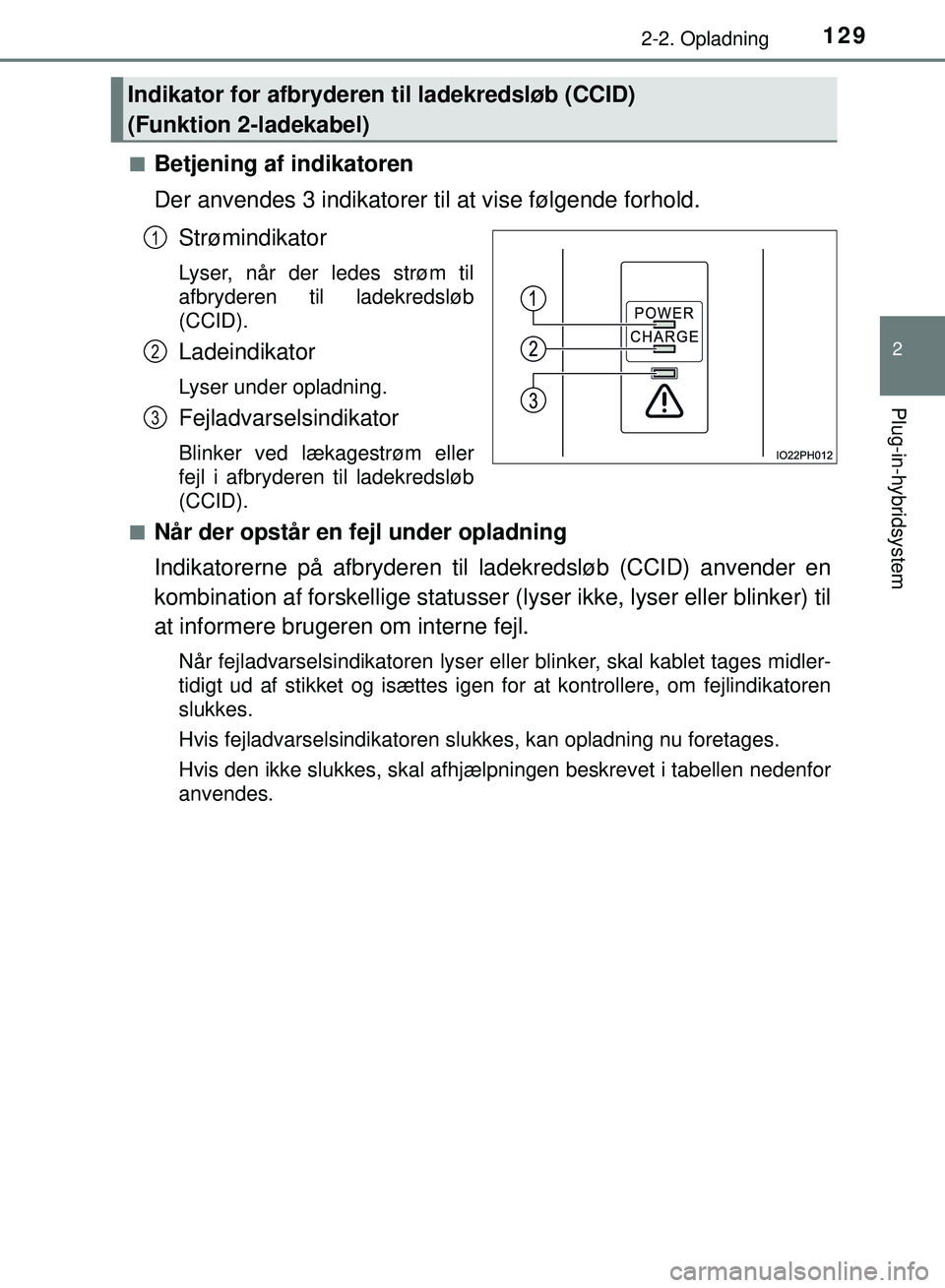

Betjening af indikatoren
Der anvendes 3 indikatorer til at vise følgende forhold.
Strømindikator
Lyser, når der ledes strøm til
afbryderen til ladekredsløb
(CCID).
Ladeindikator
Lyser under opladning.
Fejladvarselsindikator
Blinker ved lækagestrøm eller
fejl i afbryderen til ladekredsløb
(CCID).
n
Når der opstår en fejl under opladning
Indikatorerne på afbryderen til ladekredsløb (CCID) anvender en
kombination af forskellige statusser (l yser ikke, lyser eller blinker) til
at informere brugeren om interne fejl.
Når fejladvarselsindikatoren lyser eller blinker, skal kablet tages midler-
tidigt ud af stikket og isættes igen for at kontrollere, om fejlindikatoren
slukkes.
Hvis fejladvarselsindikatoren slukkes, kan opladning nu foretages.
Hvis den ikke slukkes, skal afhjælpningen beskrevet i tabellen nedenfor
anvendes.
Indikator for afbryderen til ladekredsløb (CCID)
(Funktion 2-ladekabel)
1
2
3
OM47C99DK.book Page 129 Friday, August 10, 2018 11:20 AM

1302-2. Opladning
OM47C99DK
*1: Når dette sker, foretages opladning uden en begrænset ladestrøm.
*2: Når dette sker, foretages opladning med en begrænset ladestrøm.
StatusStrømindika-torFejladvar-
selsindikatorÅrsag/afhjælpning
Fejl i ladesy- stem Lyser
ikke Lyser ikke
eller lyser Der er registreret lækage-
strøm, og opladning er afbrudt,
eller der er en fejl i ladekablet.

Kontakt en autoriseret
Toyota-forhandler/-repara-
tør eller andre kvalificerede
fagfolk
Lyser Blinker
Fejl i
registrering af stikkets
temperatur
BlinkerBlinker
Der er en fejl i delen til registre-
ring af stikkets temperatur.
*1
 Kontakt en autoriseret
Toyota-forhandler/-repara-
tør eller andre kvalificerede
fagfolk
Registrering af øget stik- temperatur
BlinkerLyser ikke
Der er registreret en øgning i
stikkets temperatur på grund af
en forkert forbindelse mellem
stikket og kablet.
*2
 Kontrollér, at kablet sidder
godt fast i stikket.
Meddelelse
om ladekab- lets levetid
LyserBlinker
Antal opladninger med ladekab-
let nærmer sig maksimum i
kablets levetid.
 Kontakt en autoriseret
Toyota-forhandler/-repara-
tør eller andre kvalificerede
fagfolk
Ladekablets levetidLyserLyser
Antallet af opladninger med
ladekablet er højere end antal-
let for kablets levetid.
Kontakt en autoriseret
Toyota-forhandler/-repara-
tør eller andre kvalificerede
fagfolk
OM47C99DK.book Page 130 Friday, August 10, 2018 11:20 AM

1312-2. Opladning
2
Plug-in-hybridsystem
OM47C99DK

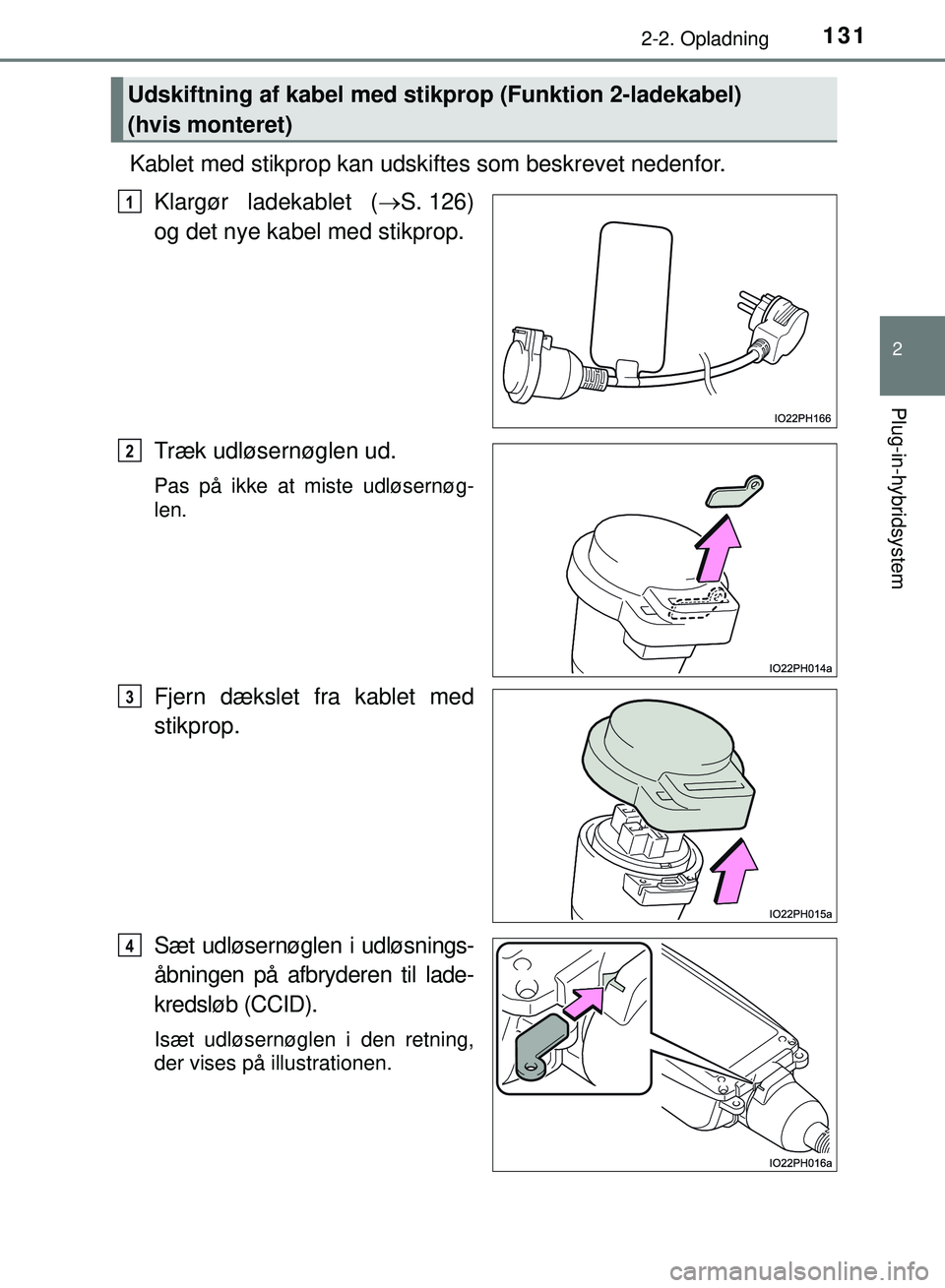

Kablet med stikprop kan udskiftes som beskrevet nedenfor.
Klargør ladekablet ( S. 126)
og det nye kabel med stikprop.
Træk udløsernøglen ud.
Pas på ikke at miste udløsernøg-
len.
Fjern dækslet fra kablet med
stikprop.
Sæt udløsernøglen i udløsnings-
åbningen på afbryderen til lade-
kredsløb (CCID).
Isæt udløsernøglen i den retning,
der vises på illustrationen.
Udskiftning af kabel med stik prop (Funktion 2-ladekabel)
(hvis monteret)
1
2
3
4
OM47C99DK.book Page 131 Friday, August 10, 2018 11:20 AM

1322-2. Opladning
OM47C99DK

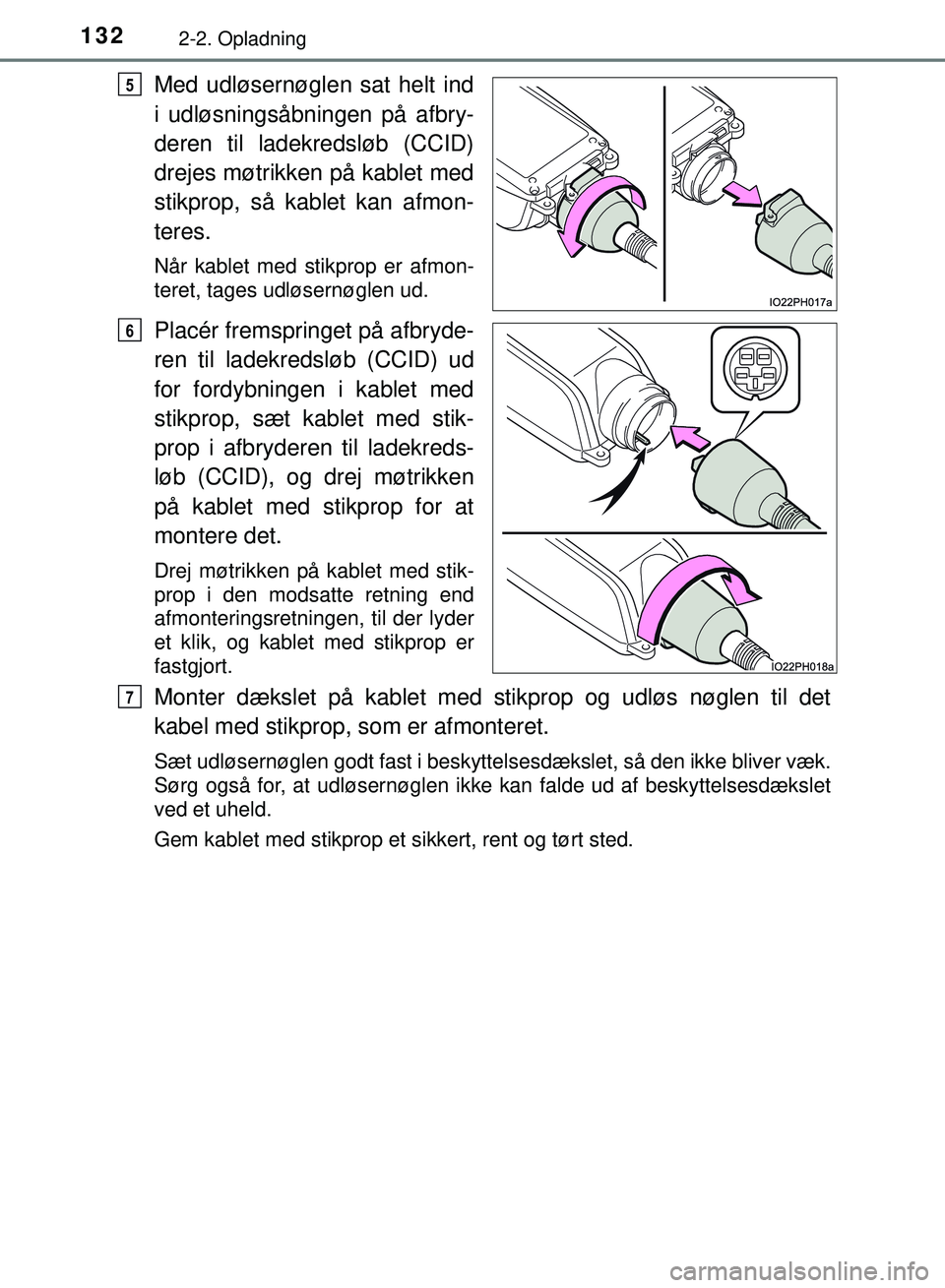

Med udløsernøglen sat helt ind
i udløsningsåbningen på afbry-
deren til ladekredsløb (CCID)
drejes møtrikken på kablet med
stikprop, så kablet kan afmon-
teres.
Når kablet med stikprop er afmon-
teret, tages udløsernøglen ud.
Placér fremspringet på afbryde-
ren til ladekredsløb (CCID) ud
for fordybningen i kablet med
stikprop, sæt kablet med stik-
prop i afbryderen til ladekreds-
løb (CCID), og drej møtrikken
på kablet med stikprop for at
montere det.
Drej møtrikken på kablet med stik-
prop i den modsatte retning end
afmonteringsretningen, til der lyder
et klik, og kablet med stikprop er
fastgjort.
Monter dækslet på kablet med stikprop og udløs nøglen til det
kabel med stikprop, som er afmonteret.
Sæt udløsernøglen godt fast i beskyttelsesdækslet, så den ikke bliver væk.
Sørg også for, at udløsernøglen ikke kan falde ud af beskyttelsesdækslet
ved et uheld.
Gem kablet med stikprop et sikkert, rent og tørt sted.
5
6
7
OM47C99DK.book Page 132 Friday, August 10, 2018 11:20 AM

1332-2. Opladning
2
Plug-in-hybridsystem
OM47C99DK
ADVARSEL
nVed brug af ladekablet og afbr yderen til ladekredsløb (CCID)
Følg nedenstående sikkerhedsforanstaltninger.
I modsat fald er der risiko for pludselige ulykker med dødsfald eller alvorlige
kvæstelser til følge.
l Forsøg ikke at demontere eller reparere ladekablet, ladekoblingen, stik-
proppen eller afbryderen til ladekredsløb (CCID).
Hvis der opstår et problem med ladekablet eller afbryderen til ladekredsløb
(CCID), skal du straks afbryde opladningen og kontakte autoriseret
Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
l Ladekablet, ladekoblingen, stikproppen eller afbryderen til ladekredsløb
(CCID) må ikke udsættes for stor kraft eller kraftige slag.
l Ladekablet må aldrig foldes sammen, snos, trækkes i eller slæbes med
stor kraft.
l Ladekablet må ikke beskadiges med skarpe objekter.
l Ladekoblingen eller stikproppen må ikke foldes sammen, og der må ikke
indføres fremmedlegemer i dem.
l Ladekoblingen og stikproppen må ikke nedsænkes i vand.
Hvis de tabes i vand, skal du kontakte en autoriseret Toyota-forhandler/
-reparatør eller andre kvalificerede fagfolk.
l Udskift ikke kablet med stikprop med våde fingre (hvis monteret).
Det må heller ikke placeres et sted, hvor det udsættes for regn el\
ler vand.
l Kablet med stikprop må ikke udskiftes, mens stikproppen og/eller ladekob-
lingen er tilsluttet (hvis monteret).
l Undersøg, om der gælder lokale for skrifter for opladning af el-biler. Hvis
det er tilfældet, skal de overholdes.
l Funktion 2-ladekabel: Når kablet med stikprop skal udskiftes, skal mø\
trik-
ken på kablet drejes hårdt, til der lyder et "klik" (hvis montere\
t).
l Ladekablet må ikke placeres på meget varme genstande, fx et varmeap-
parat.
l Ladekablet må ikke vikles omkring afbryderen til ladekredsløb (CCID).
OM47C99DK.book Page 133 Friday, August 10, 2018 11:20 AM

1342-2. Opladning
OM47C99DK

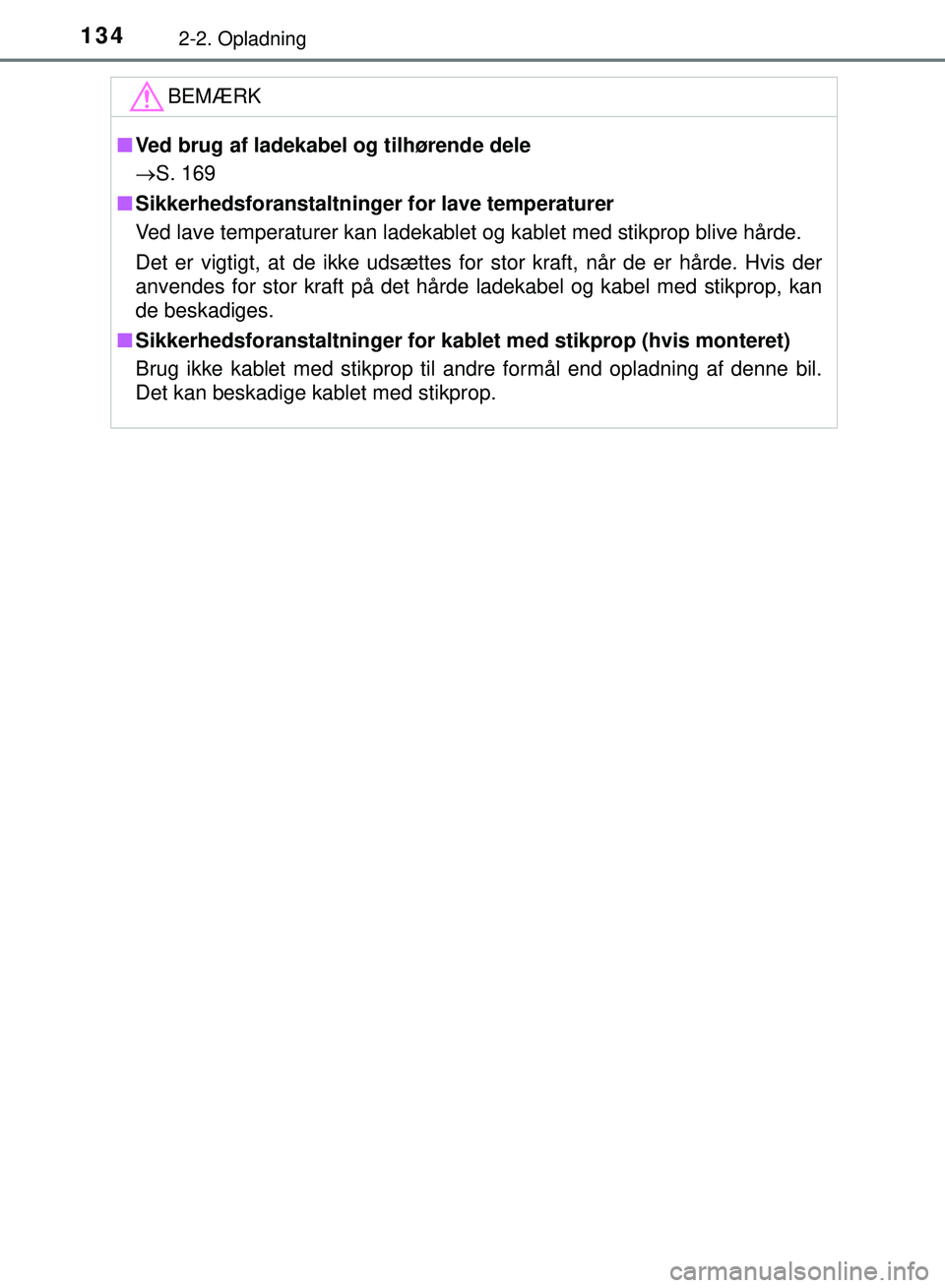

BEMÆRK
nVed brug af ladekabel og tilhørende dele
 S. 169
n Sikkerhedsforanstaltninger for lave temperaturer
Ved lave temperaturer kan ladekablet og kablet med stikprop blive hård\
e.
Det er vigtigt, at de ikke udsættes for stor kraft, når de er hårde. Hvis der
anvendes for stor kraft på det hårde ladekabel og kabel med stikprop, kan
de beskadiges.
n Sikkerhedsforanstaltninger for kable t med stikprop (hvis monteret)
Brug ikke kablet med stikprop til andre formål end opladning af denne bil.
Det kan beskadige kablet med stikprop.
OM47C99DK.book Page 134 Friday, August 10, 2018 11:20 AM

1352-2. Opladning
2
Plug-in-hybridsystem
OM47C99DK
Af hensyn til sikkerheden bør ladekablet efterses regelmæssigt.
Eftersyn og vedligeholdelse af ladekablet
ADVARSEL
nRegelmæssigt eftersyn
Kontrollér følgende punkter jævnligt.
I modsat fald er der risiko for pludselige ulykker med dødsfald eller alvorlige
kvæstelser til følge.
l At ladekablet, stikproppen, ladekoblingen, afbryderen til ladekredslø\
b
(CCID) m.m. ikke er beskadiget
l At stikket ikke er beskadiget
l At stikket kan sættes forsvarligt i stikket
l At stikproppen ikke bliver ekstremt varm under brug
l At stikproppens spids ikke er deformeret
l At der ikke sidder snavs som fx støv m.m. på stikproppen
Tag stikproppen ud af stikket, før den efterses. Hvis der findes unormale til-
stande i ladekablet under eftersynet, skal du straks ophøre med at bruge
det og kontakte en autoriseret Toyota-forhandler/-reparatør eller andre kva-
lificerede fagfolk.
n Vedligeholdelse af ladekablet
Hvis ladekablet er snavset, skal du først fjerne snavset med en hårdt opvre-
det klud og derefter aftørre det med en blød klud.
Det må dog aldrig vaskes med vand. Hvis ladekablet vaskes med vand, kan
der opstå brand eller elektrisk stød under opladningen med død eller alvor-
lig kvæstelse til følge.
n Hvis ladekablet ikke skal bruges i længere tid
Tag stikproppen ud af stikket. Der kan samle sig støv på stikproppen eller i
stikket, hvilket kan resultere i overophedning med brand til følge.
Kablet skal opbevares på et fugtfrit sted.
OM47C99DK.book Page 135 Friday, August 10, 2018 11:20 AM

1362-2. Opladning
OM47C99DK
Intelligent låsesystem til klap og kobling
Intelligent klap
Betjening af klappen til ladestikke t med nøglen på dig, eksempelvis
i en lomme, kan bruges til at låse klappen til ladestikket op, mens
bilens døre er låst.
Låsesystem til ladekobling
Når ladekoblingen føres helt ind, låses den automatisk.
Hav den elektroniske nøgle på dig, og tryk på låsekontakten til lade-
koblingen for at låse ladekoblingen op.
Den kan bruges til at forhindre, at ladekablet fjernes eller bliver stjålet
under opladningen.
n Antennens placering
S. 287
n Effektiv rækkevidde (områder, hvor den elektroniske nøgle kan registre-
res)
S. 288
Når du har den elektroniske nøgl e på dig, eksempelvis i en
lomme, kan klappen til ladestikket og ladekoblingen låses og
oplåses.
Intelligent låsesystem til klap og kobling
1
2
