2018 TOYOTA PRIUS PLUG-IN HYBRID Brugsanvisning (in Danish)

6497-3. Gør det selv-vedligeholdelse
OM47C99DK
7
Vedligeholdelse og pleje

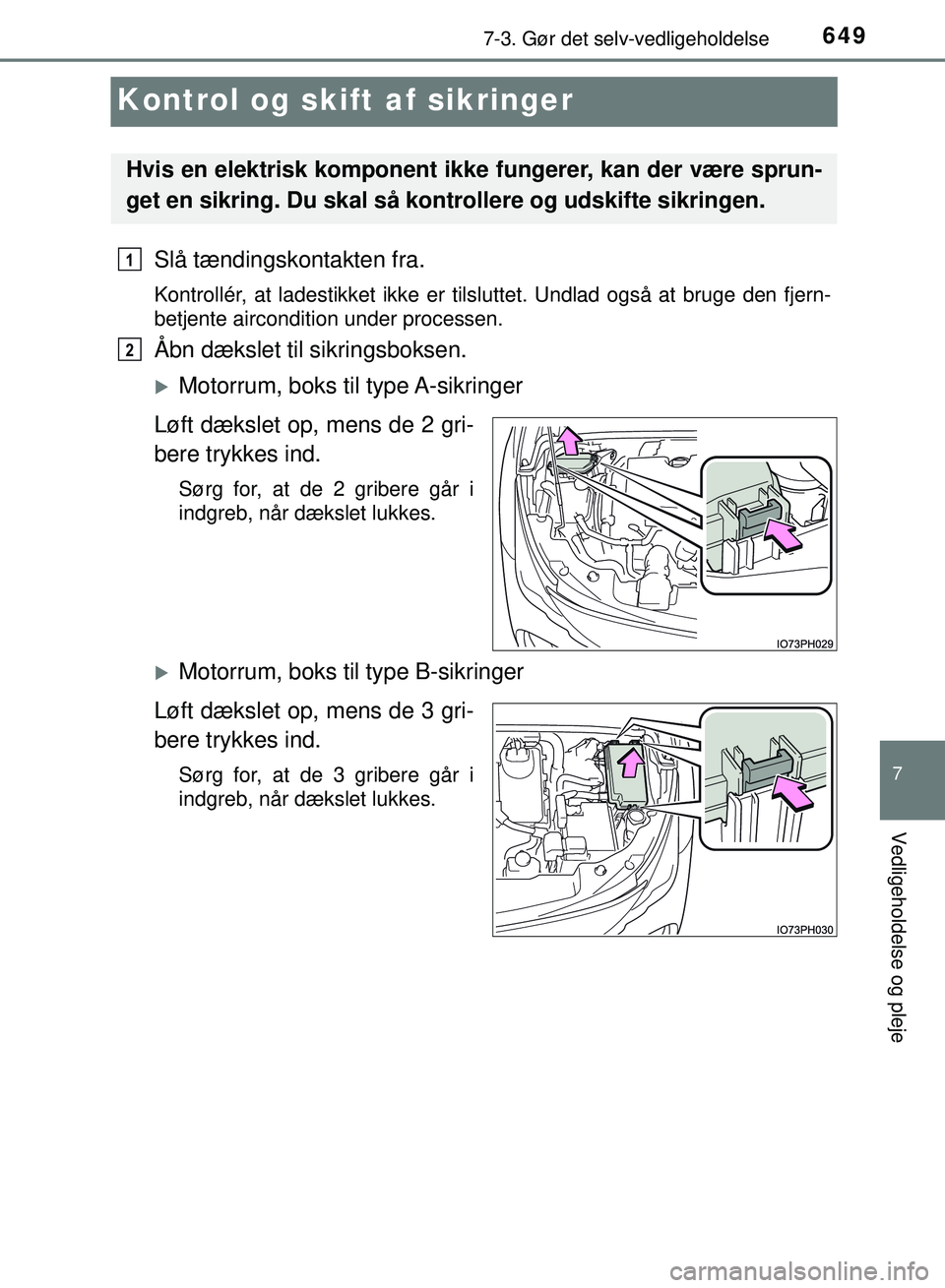

Kontrol og skift af sikringer
Slå tændingskontakten fra.
Kontrollér, at ladestikket ikke er tilsluttet. Undlad også at bruge den fjern-
betjente aircondition under processen.
Åbn dækslet til sikringsboksen.
Motorrum, boks til type A-sikringer
Løft dækslet op, mens de 2 gri-
bere trykkes ind.
Sørg for, at de 2 gribere går i
indgreb, når dækslet lukkes.
Motorrum, boks til type B-sikringer
Løft dækslet op, mens de 3 gri-
bere trykkes ind.
Sørg for, at de 3 gribere går i
indgreb, når dækslet lukkes.
Hvis en elektrisk komponent ikke fungerer, kan der være sprun-
get en sikring. Du skal så kontrollere og udskifte sikringen.
1
2
OM47C99DK.book Page 649 Friday, August 10, 2018 11:20 AM

6507-3. Gør det selv-vedligeholdelse
OM47C99DK

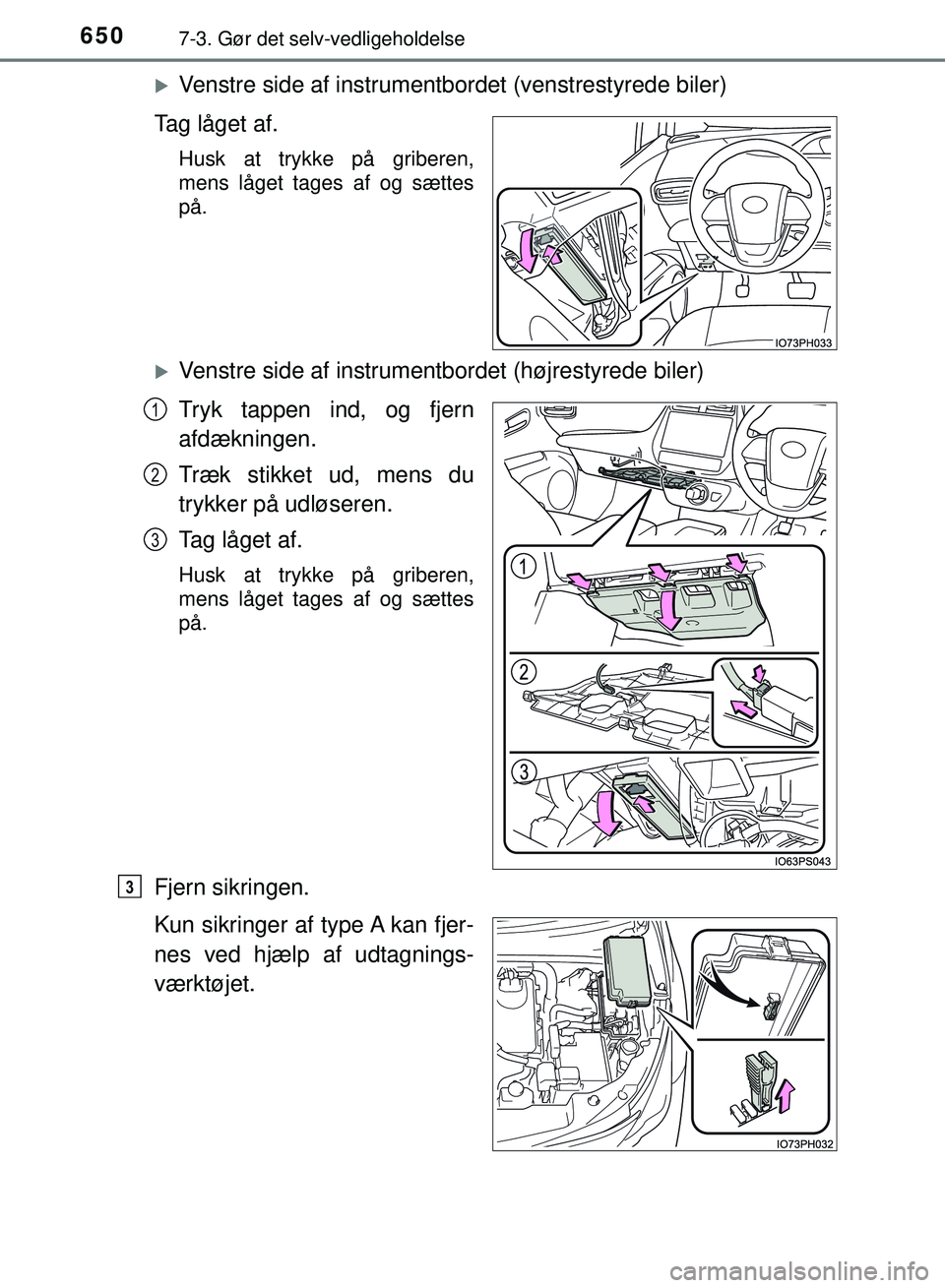

Venstre side af instrumentbordet (venstrestyrede biler)
Tag låget af.
Husk at trykke på griberen,
mens låget tages af og sættes
på.
Venstre side af instrumentbordet (højrestyrede biler)
Tryk tappen ind, og fjern
afdækningen.
Træk stikket ud, mens du
trykker på udløseren.
Tag låget af.
Husk at trykke på griberen,
mens låget tages af og sættes
på.
Fjern sikringen.
Kun sikringer af type A kan fjer-
nes ved hjælp af udtagnings-
værktøjet.
1
2
3
3
OM47C99DK.book Page 650 Friday, August 10, 2018 11:20 AM

6517-3. Gør det selv-vedligeholdelse
OM47C99DK
7
Vedligeholdelse og pleje

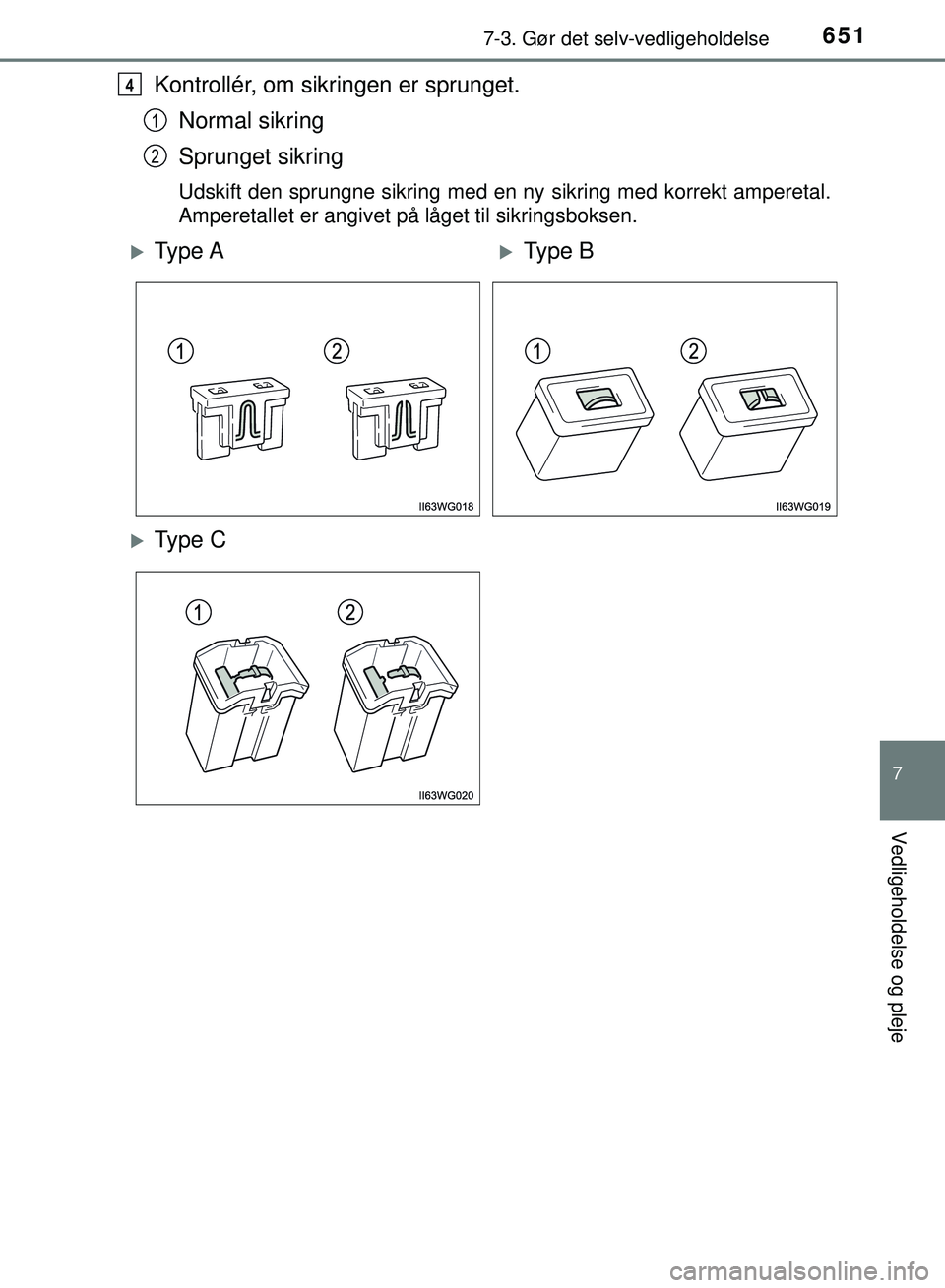

Kontrollér, om sikringen er sprunget.Normal sikring
Sprunget sikring
Udskift den sprungne sikring med en ny sikring med korrekt amperetal.
Amperetallet er angivet på låget til sikringsboksen.
4
1
2
Ty p e AType B
Ty p e C
OM47C99DK.book Page 651 Friday, August 10, 2018 11:20 AM

6527-3. Gør det selv-vedligeholdelse
OM47C99DK

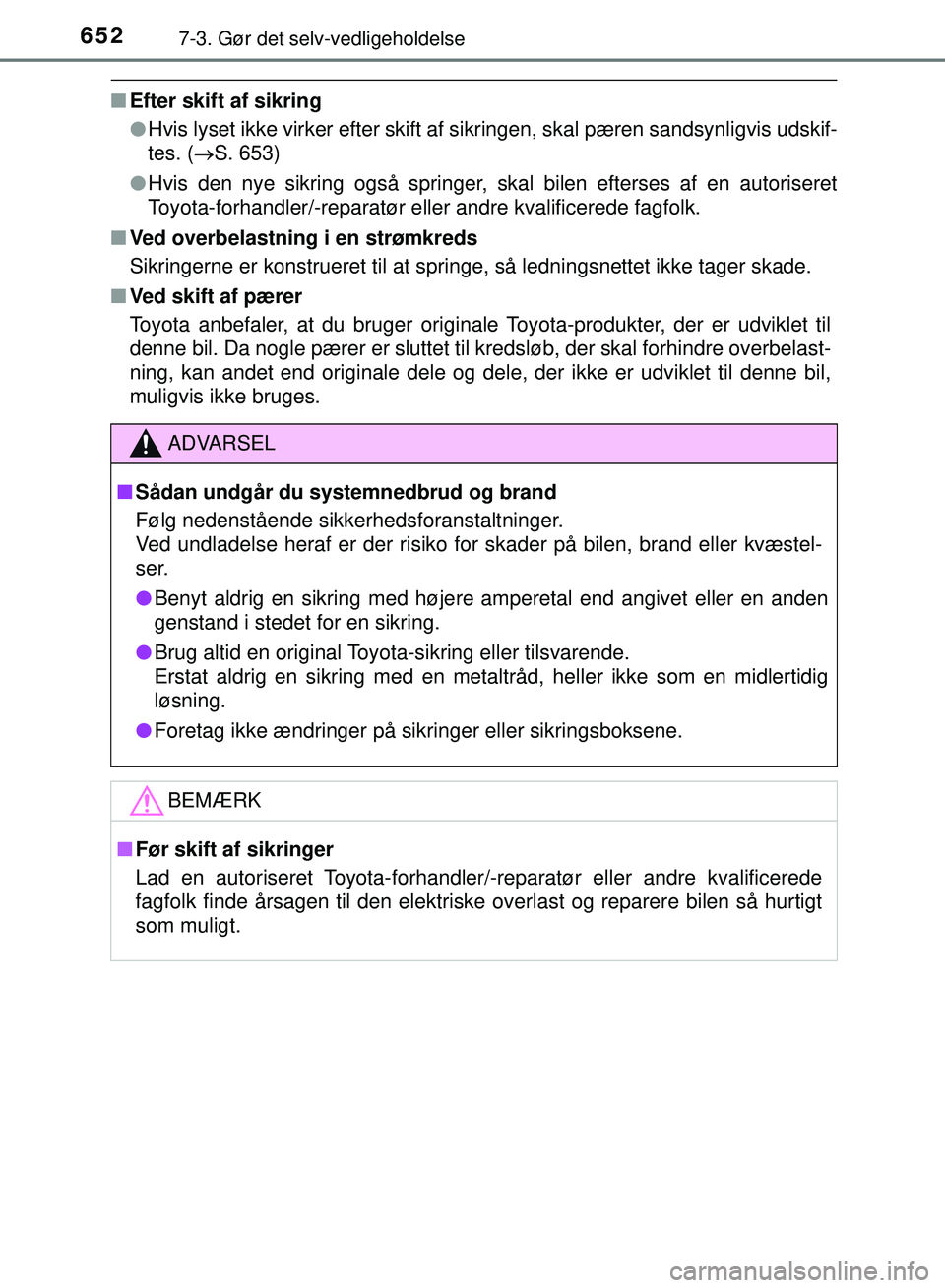

nEfter skift af sikring
lHvis lyset ikke virker efter skift af sikringen, skal pæren sandsynligvis udskif-
tes. ( S. 653)
l Hvis den nye sikring også springer, skal bilen efterses af en autoriseret
Toyota-forhandler/-reparatør e ller andre kvalificerede fagfolk.
n Ved overbelastning i en strømkreds
Sikringerne er konstrueret til at springe, så ledningsnettet ikke tager skade.
n Ved skift af pærer
Toyota anbefaler, at du bruger originale Toyota-produkter, der er udviklet til
denne bil. Da nogle pærer er sluttet til kredsløb, der skal forhindre overbelast-
ning, kan andet end originale dele og dele, der ikke er udviklet til denne bil,
muligvis ikke bruges.
ADVARSEL
nSådan undgår du systemnedbrud og brand
Følg nedenstående sikkerhedsforanstaltninger.
Ved undladelse heraf er der risiko for skader på bilen, brand eller kvæstel-
ser.
l Benyt aldrig en sikring med høje re amperetal end angivet eller en anden
genstand i stedet for en sikring.
l Brug altid en original Toyota-sikring eller tilsvarende.
Erstat aldrig en sikring med en metalt råd, heller ikke som en midlertidig
løsning.
l Foretag ikke ændringer på sikringer eller sikringsboksene.
BEMÆRK
nFør skift af sikringer
Lad en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede
fagfolk finde årsagen til den elektriske overlast og reparere bilen så hurtigt
som muligt.
OM47C99DK.book Page 652 Friday, August 10, 2018 11:20 AM

6537-3. Gør det selv-vedligeholdelse
OM47C99DK
7
Vedligeholdelse og pleje

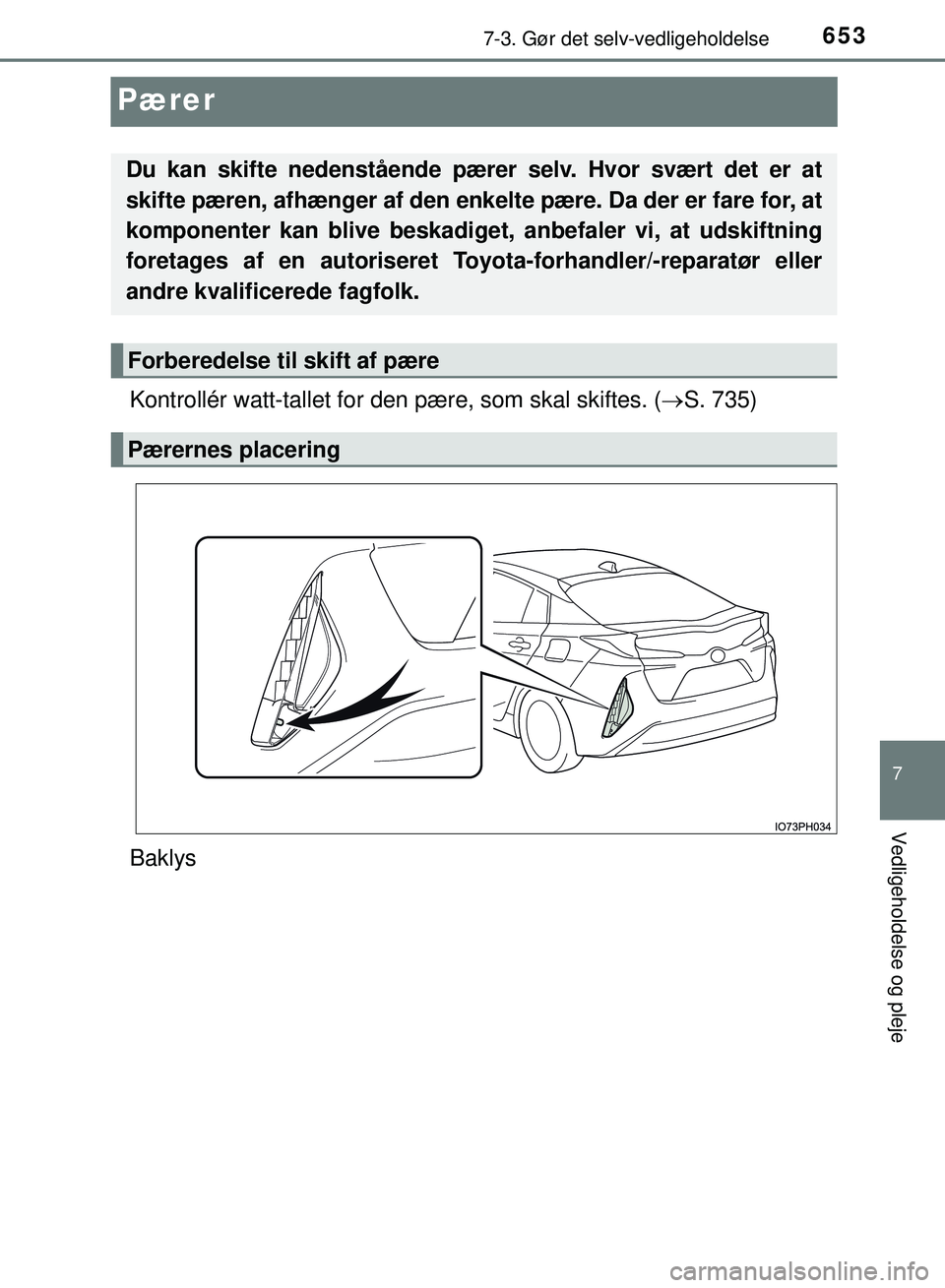

Pærer
Kontrollér watt-tallet for den pære, som skal skiftes. (S. 735)
Baklys
Du kan skifte nedenstående pære r selv. Hvor svært det er at
skifte pæren, afhænger af den enke lte pære. Da der er fare for, at
komponenter kan blive beskadiget , anbefaler vi, at udskiftning
foretages af en autoriseret To yota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
Forberedelse til skift af pære
Pærernes placering
OM47C99DK.book Page 653 Friday, August 10, 2018 11:20 AM

6547-3. Gør det selv-vedligeholdelse
OM47C99DKn
Baklys
Fjern de 2 clips, der fastholder den nederste del af afdækningen
bag bagdækket.
Træk den midterste del af
clipsen ud for at låse den op
ved hjælp af en almindelig
skruetrækker, og afmontér
den ved at trække i den.
Fjern de 3 clips, der fastholder den øverste del af afdækningen.Drej clipsen mod uret for at tage den af.
Træk den midterste del af clipsen ud for at låse den op ved
hjælp af en almindelig skruetrækker, og afmontér den ved at
trække i den.
Træk den midterste del af clipsen ud for at låse den op ved
hjælp af en almindelig skruetrækker, og afmontér den ved at
trække i den.
Udskiftning af pærer
1
2
1
2
3
OM47C99DK.book Page 654 Friday, August 10, 2018 11:20 AM

6557-3. Gør det selv-vedligeholdelse
OM47C99DK
7
Vedligeholdelse og pleje
Fjern afdækningens ende-
stykke, og træk afdæknin-
gen mod bilens forende, så
der bliver et mellemrum mel-
lem afdækningen og bagko-
fangeren.
Fjern clipsen inde i afdækningen, og tag afdækningen af.
Træk den midterste del af
clipsen ud for at låse den op
ved hjælp af en almindelig
skruetrækker, og afmontér
den ved at trække i den.
Drej pæresoklen mod uret,
og tag pæren ud.
Pæren tages ud ved at indføre
en hånd i mellemrummet mel-
lem bagdækket og bagkofange-
ren.
3
4
5
OM47C99DK.book Page 655 Friday, August 10, 2018 11:20 AM

6567-3. Gør det selv-vedligeholdelse
OM47C99DK

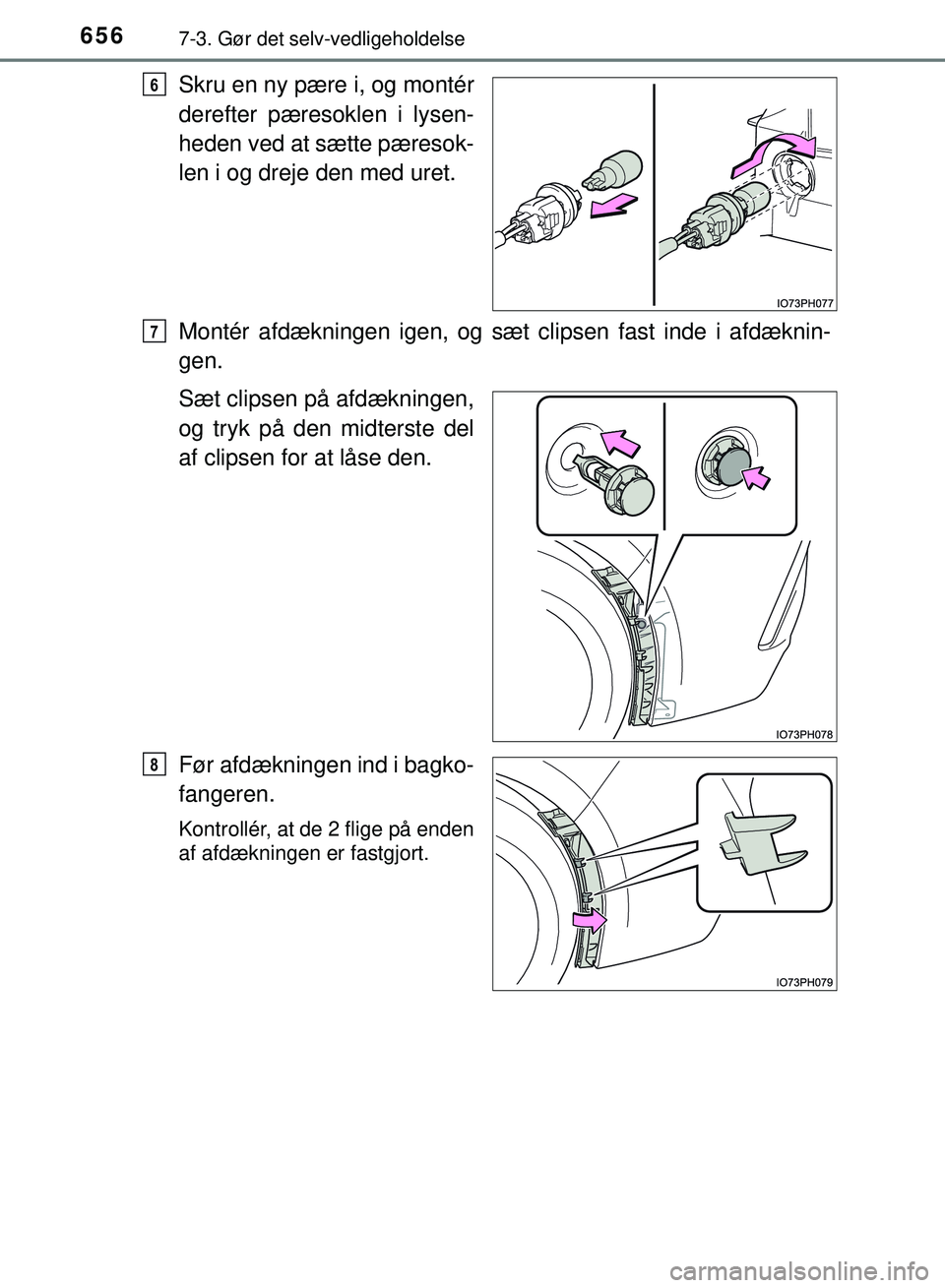

Skru en ny pære i, og montér
derefter pæresoklen i lysen-
heden ved at sætte pæresok-
len i og dreje den med uret.
Montér afdækningen igen, og sæt clipsen fast inde i afdæknin-
gen.
Sæt clipsen på afdækningen,
og tryk på den midterste del
af clipsen for at låse den.
Før afdækningen ind i bagko-
fangeren.
Kontrollér, at de 2 flige på enden
af afdækningen er fastgjort.
6
7
8
