2018 TOYOTA PRIUS PLUG-IN HYBRID Betriebsanleitungen (in German)

5055-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)
5
Fahren
■Ausparken mithilfe des Hilfemodus für das Verlassen einer parallelen
Parklücke
Drücken Sie den Schalter der autom atischen Einparkhilfe, während die
Fahrstufe “P” gewählt ist, und stellen Sie sicher, dass die Anzeige auf
dem Multi-Informationsdisplay zu der Option “P. Park. be.” wechselt.
Betätigen Sie den Blinkerhebel ( S. 367), um zu wählen, ob Sie nach
links oder rechts herausfahren möchten.
Befinden sich Hindernisse in der Richtung, in die das Fahrzeug herausfährt,
dann stellt das System fest, dass ein Herausfahren nicht möglich ist, und die
Parkhilfe wird gestoppt.
Wenn Sie entsprechend der Hinweisanzeige auf dem Bildschirm
( S. 495) in Fahrstufe “R” (oder “D”) wechseln, ertönt ein hoher Sig-
nalton und die Parkhilfe startet.
Schritt und die nachfolgenden Schritte sind für jene Fälle vorgesehen, in
denen auf der Hinweisanzeige “[R] sch.” angezeigt wird, nachdem der Blinker-
hebel betätigt wurde, um eine Ausparkrichtung zu wählen.
● Wenn die automatische Lenkradbetätigung beginnt, werden die
Anzeige für die automatische Lenkradbetätigung ( S. 495) und die
Anzeige für die Stufe der Unterstützung ( S. 495) auf dem Display
angezeigt.
● Um die Parkhilfe zu stoppen, drücken Sie den Schalter der automati-
schen Einparkhilfe.
1
2
3
4

5065-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)
Nehmen Sie Ihre normale Fahrhaltung zum Zurücksetzen ein, lassen
Sie Ihre Hände auf dem Lenkrad ruhen, ohne Druck auszuüben und
vergewissern Sie sich mit eigenen Augen, dass der Bereich hinter dem
Fahrzeug sowie die Umgebung des Fahrzeugs frei sind. Setzen Sie
dann langsam zurück und passen Sie dabei Ihre Geschwindigkeit durch
Treten des Bremspedals an.
● Wenn Sie zu schnell zurücksetzen, ertönt ein hoher Signalton und
die Parkhilfe wird gestoppt. ( S. 519)
Wenn ein einzelner Signalton
ertönt und die Stopp-Anzeige
( S. 495) auf dem Display ange-
zeigt wird, halten Sie das Fahr-
zeug an.
Wechseln Sie in Fahrstufe “D”.
Nehmen Sie Ihre normale Fahrhaltung ein, lassen Sie Ihre Hände auf
dem Lenkrad ruhen, ohne Druck auszuüben, und vergewissern Sie sich
mit eigenen Augen, dass der Bereich vor dem Fahrzeug sowie die
Umgebung des Fahrzeugs frei sind. Fahren Sie dann langsam vorwärts
und passen Sie dabei Ihre Geschwindi gkeit durch Treten des Bremspe-
dals an.
● Wenn der Ausparkvorgang beim ersten Versuch nicht abgeschlossen
werden kann und mehrere Lenkmanöver erforderlich sind, fahren Sie
mit Schritt fort.
● Wenn es nicht erforderlich ist, mehrere Lenkmanöver durchzuführen,
fahren Sie mit Schritt fort ( S. 508).
4
5
6
7
8
14

5075-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)
5
Fahren
Wenn ein einzelner Signalton
ertönt und die Stopp-Anzeige
( S. 495) auf dem Display ange-
zeigt wird, halten Sie das Fahr-
zeug an.
Wechseln Sie in Fahrstufe “R”.
Nehmen Sie Ihre normale Fahrhaltung zum Zurücksetzen ein, lassen
Sie Ihre Hände auf dem Lenkrad ruhen, ohne Druck auszuüben und
vergewissern Sie sich mit eigenen Augen, dass der Bereich hinter dem
Fahrzeug sowie die Umgebung des Fahrzeugs frei sind. Setzen Sie
dann langsam zurück und passen Sie dabei Ihre Geschwindigkeit durch
Treten des Bremspedals an.
Je nach Parklücke müssen Sie die Schritte bis eventuell wiederholen.
Wenn ein einzelner Signalton
ertönt und die Stopp-Anzeige
( S. 495) auf dem Display ange-
zeigt wird, halten Sie das Fahr-
zeug an.
Wechseln Sie in Fahrstufe “D”.
Nehmen Sie Ihre normale Fahrhaltung ein, lassen Sie Ihre Hände auf dem
Lenkrad ruhen, ohne Druck auszuüben, und vergewissern Sie sich mit
eigenen Augen, dass der Bereich vor dem Fahrzeug sowie die Umgebung
des Fahrzeugs frei sind. Fahren Sie dann langsam vorwärts und passen
Sie dabei Ihre Geschwindigkeit durch Treten des Bremspedals an.
8
9
10
510
11
12
13

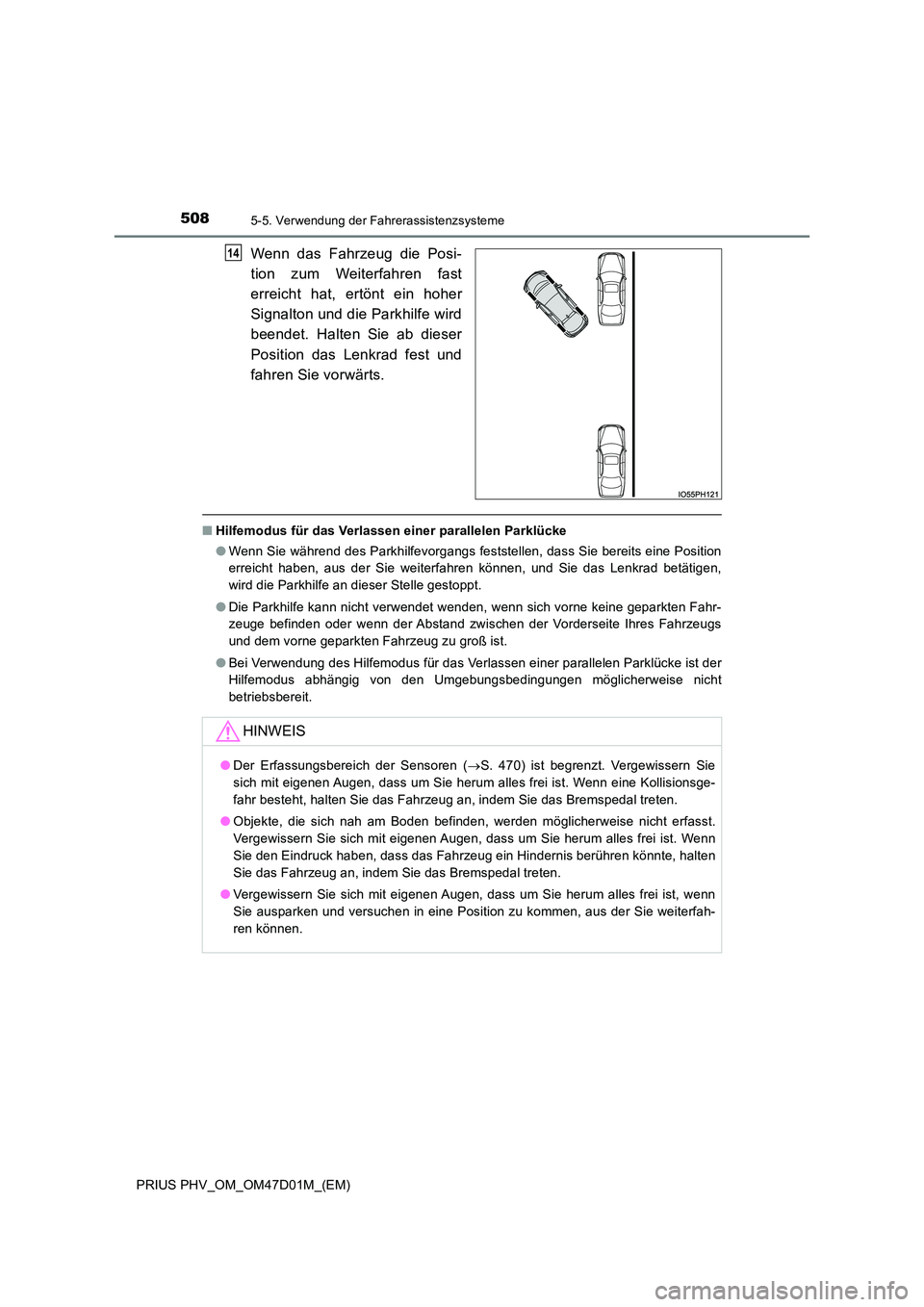

5085-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)
Wenn das Fahrzeug die Posi-
tion zum Weiterfahren fast
erreicht hat, ertönt ein hoher
Signalton und die Parkhilfe wird
beendet. Halten Sie ab dieser
Position das Lenkrad fest und
fahren Sie vorwärts.
■ Hilfemodus für das Verlassen einer parallelen Parklücke
● Wenn Sie während des Parkhilfevorgangs feststellen, dass Sie bereits eine Position
erreicht haben, aus der Sie weiterfahren können, und Sie das Lenkrad betätigen,
wird die Parkhilfe an dieser Stelle gestoppt.
● Die Parkhilfe kann nicht verwendet wenden, wenn sich vorne keine geparkten Fahr-
zeuge befinden oder wenn der Abstand zwischen der Vorderseite Ihres Fahrzeugs
und dem vorne geparkten Fahrzeug zu groß ist.
● Bei Verwendung des Hilfemodus für das Verlassen einer parallelen Parklücke ist der
Hilfemodus abhängig von den Umgebungsbedingungen möglicherweise nicht
betriebsbereit.
14
HINWEIS
● Der Erfassungsbereich der Sensoren (S. 470) ist begrenzt. Vergewissern Sie
sich mit eigenen Augen, dass um Sie herum alles frei ist. Wenn eine Kollisionsge-
fahr besteht, halten Sie das Fahrzeug an, indem Sie das Bremspedal treten.
● Objekte, die sich nah am Boden befinden, werden möglicherweise nicht erfasst.
Vergewissern Sie sich mit eigenen Augen, dass um Sie herum alles frei ist. Wenn
Sie den Eindruck haben, dass das Fahrzeug ein Hindernis berühren könnte, halten
Sie das Fahrzeug an, indem Sie das Bremspedal treten.
● Vergewissern Sie sich mit eigenen Augen, dass um Sie herum alles frei ist, wenn
Sie ausparken und versuchen in eine Position zu kommen, aus der Sie weiterfah-
ren können.

5095-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)
5
Fahren
■Zusammenfassung der Funktion
Halten Sie so an, dass die Mitte der Zielparklücke fast rechtwinklig zum
Fahrzeug erscheint. Wenn die Parklücke erfasst werden kann, können Sie
die Funktion für die Vorwärtsführung verwenden. Je nach Parklücke und
weiteren Bedingungen kann Sie die Parkhilfe auch mit mehreren Lenkma-
növern in die Parklücke führen, wenn dies erforderlich ist.
Halten Sie so an, dass die Mitte
der Zielparklücke fast rechtwink-
lig zum Fahrzeug erscheint.
Drücken Sie dann den Schalter
der automatischen Einparkhilfe
2-mal, um den Hilfemodus für
das Rückwärtseinparken zu
wählen.
Die automatische Lenkradbetä-
tigung beginnt, sobald sich das
Fahrzeug in Bewegung setzt.
Es ertönt ein Signalton und eine
Anzeige wird angezeigt, um Sie
darauf hinzuweisen, dass das
Fahrzeug die Startposition für
das Zurücksetzen erreicht hat.
Ist die erfasste Parklücke oder die Fahrbahn (Abstand zum Straßenrand gegen-
über der Parklücke) zu eng oder befinden sich Hindernisse vor dem Fahrzeug,
erfolgt keine Führung.
Der Einparkvorgang ist abgeschlossen
Damit ist der Hilfemodus abgeschlossen.
Je nach Parklücke werden die Führung zum Startpunkt für das Vorwärts- bzw.
Rückwärtsfahren und die automatische Betätigung des Lenkrads wiederholt,
wenn verschiedene Lenkmanöver nach Schritt erforderlich sind, und zwar ab
dem Zeitpunkt, ab dem das Fahrzeug mit dem Zurücksetzen beginnt, bis zu dem
Zeitpunkt, zu dem der Einparkvorgang abgeschlossen ist.
So parken Sie neben anderen Fahrzeugen ein (Hilfemodus für das
Rückwärtseinparken)
1
2
3
4
3

5105-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)
■Einparken
Halten Sie so an, dass die Mitte
der Zielparklücke fast rechtwink-
lig zum Fahrzeug erscheint.
Drücken Sie dann den Schalter
der automatischen Einparkhilfe
2-mal und stellen Sie sicher,
dass die Anzeige auf dem Multi-
Informationsdisplay zu der
Option “Rück. Parken” wechselt.
● Überprüfen Sie den Bereich,
zu dem der Pfeil zeigt, wel-
cher die Richtung der auto-
matischen Lenkradbetätigung
angibt, sowie die Zielparkpo-
sition auf dem Display.
● Bei jedem Drücken des
Schalters der automatischen
Einparkhilfe wird der Modus
geändert. ( S. 494)
● Bei einer anderen Fahrstufe als “D” oder “B” wechselt der Bildschirm
nicht zur Anzeige “Rück. Parken”.
● Wenn die Geschwindigkeit erfasst wurde, wechselt der Bildschirm
zur Anzeige “Para. Parken”. Damit der Bildschirm zur Anzeige “Rück.
Parken” wechselt, bringen Sie das Fahrzeug vollständig zum Still-
stand und drücken Sie den Schalter der automatischen Einparkhilfe
erneut.
● Sie können den Blinkerhebel (S. 367) betätigen, um zu wählen, ob
Sie links oder rechts einparken möchten.
● Das System kann nicht genutzt werden, wenn die Parklücke eng ist
oder wenn für den Betrieb der Parkhilfe nicht genügend Platz vorhan-
den ist. Bitte beachten Sie die auf dem Multi-Informationsdisplay
angezeigten Informationen, um eine andere Parklücke zu verwen-
den.
1 m
1

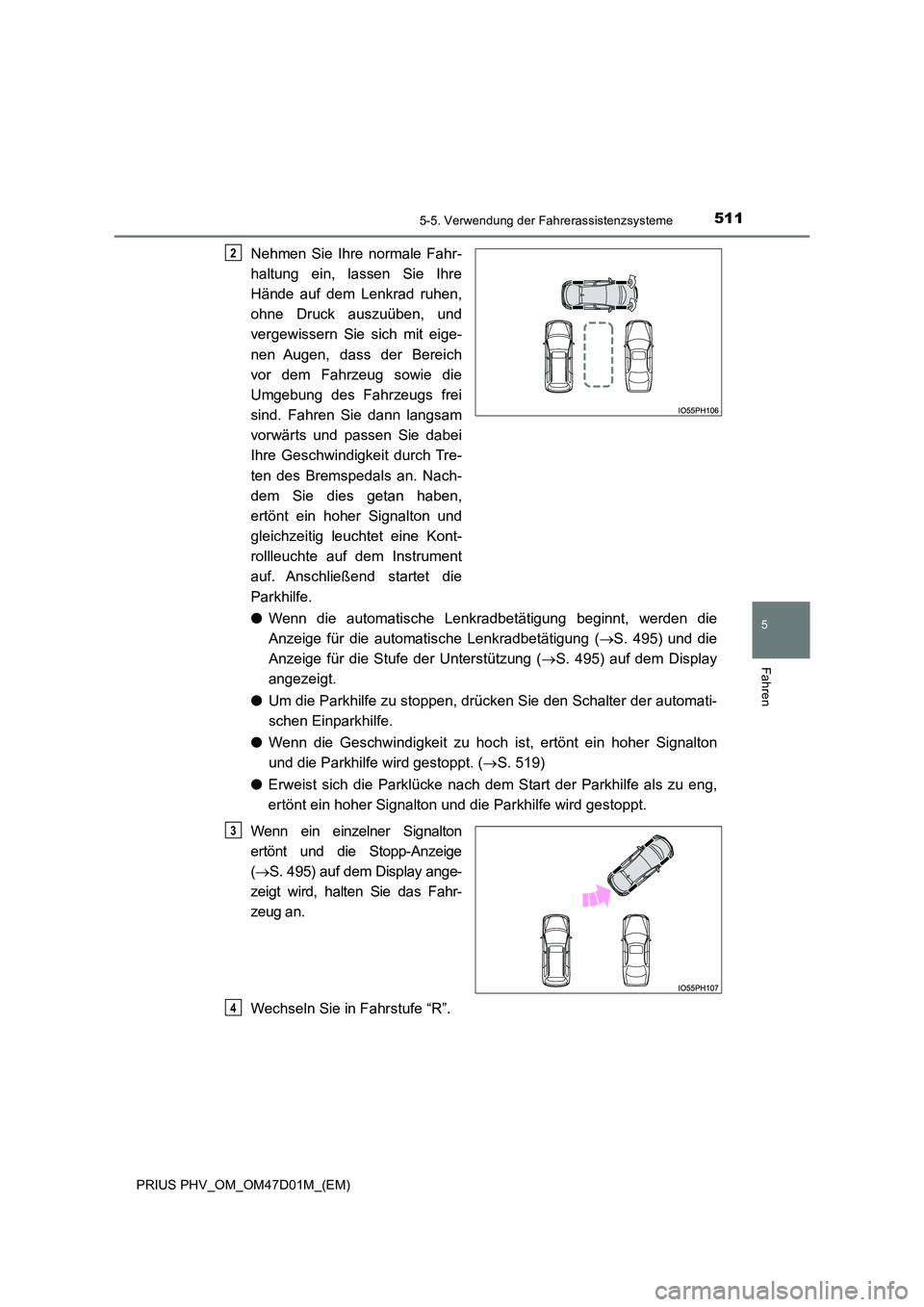

5115-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)
5
Fahren
Nehmen Sie Ihre normale Fahr-
haltung ein, lassen Sie Ihre
Hände auf dem Lenkrad ruhen,
ohne Druck auszuüben, und
vergewissern Sie sich mit eige-
nen Augen, dass der Bereich
vor dem Fahrzeug sowie die
Umgebung des Fahrzeugs frei
sind. Fahren Sie dann langsam
vorwärts und passen Sie dabei
Ihre Geschwindigkeit durch Tre-
ten des Bremspedals an. Nach-
dem Sie dies getan haben,
ertönt ein hoher Signalton und
gleichzeitig leuchtet eine Kont-
rollleuchte auf dem Instrument
auf. Anschließend startet die
Parkhilfe.
● Wenn die automatische Lenkradbetätigung beginnt, werden die
Anzeige für die automatische Lenkradbetätigung ( S. 495) und die
Anzeige für die Stufe der Unterstützung ( S. 495) auf dem Display
angezeigt.
● Um die Parkhilfe zu stoppen, drücken Sie den Schalter der automati-
schen Einparkhilfe.
● Wenn die Geschwindigkeit zu hoch ist, ertönt ein hoher Signalton
und die Parkhilfe wird gestoppt. ( S. 519)
● Erweist sich die Parklücke nach dem Start der Parkhilfe als zu eng,
ertönt ein hoher Signalton und die Parkhilfe wird gestoppt.
Wenn ein einzelner Signalton
ertönt und die Stopp-Anzeige
( S. 495) auf dem Display ange-
zeigt wird, halten Sie das Fahr-
zeug an.
Wechseln Sie in Fahrstufe “R”.
2
3
4

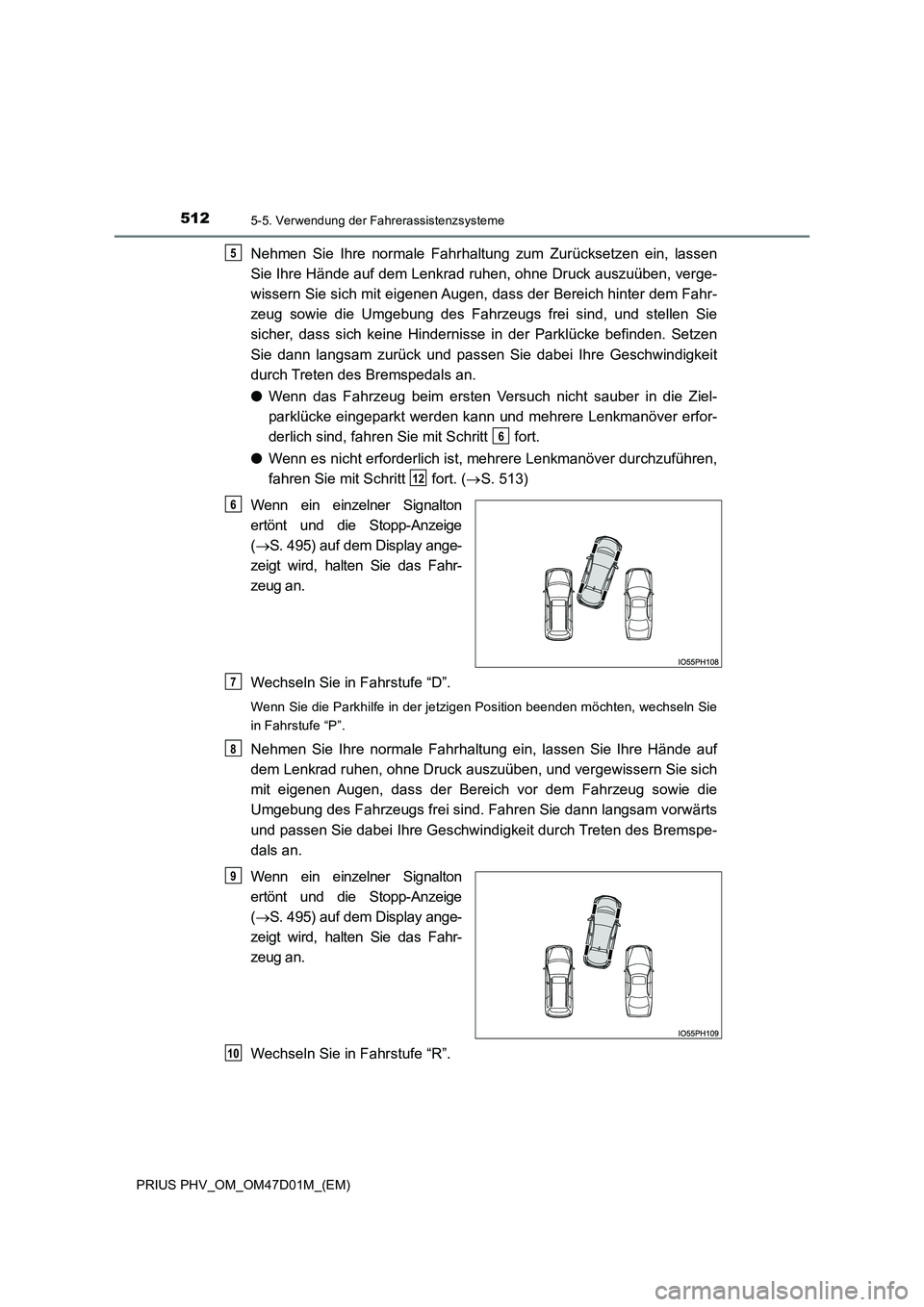

5125-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)
Nehmen Sie Ihre normale Fahrhaltung zum Zurücksetzen ein, lassen
Sie Ihre Hände auf dem Lenkrad ruhen, ohne Druck auszuüben, verge-
wissern Sie sich mit eigenen Augen, das s der Bereich hinter dem Fahr-
zeug sowie die Umgebung des Fahrzeugs frei sind, und stellen Sie
sicher, dass sich keine Hindernisse in der Parklücke befinden. Setzen
Sie dann langsam zurück und passen Sie dabei Ihre Geschwindigkeit
durch Treten des Bremspedals an.
● Wenn das Fahrzeug beim ersten Versuch nicht sauber in die Ziel-
parklücke eingeparkt werden kann und mehrere Lenkmanöver erfor-
derlich sind, fahren Sie mit Schritt fort.
● Wenn es nicht erforderlich ist, mehrere Lenkmanöver durchzuführen,
fahren Sie mit Schritt fort. ( S. 513)
Wenn ein einzelner Signalton
ertönt und die Stopp-Anzeige
( S. 495) auf dem Display ange-
zeigt wird, halten Sie das Fahr-
zeug an.
Wechseln Sie in Fahrstufe “D”.
Wenn Sie die Parkhilfe in der jetzigen Position beenden möchten, wechseln Sie
in Fahrstufe “P”.
Nehmen Sie Ihre normale Fahrhaltung ein, lassen Sie Ihre Hände auf
dem Lenkrad ruhen, ohne Druck auszuüben, und vergewissern Sie sich
mit eigenen Augen, dass der Bereich vor dem Fahrzeug sowie die
Umgebung des Fahrzeugs frei sind. Fahren Sie dann langsam vorwärts
und passen Sie dabei Ihre Geschwindi gkeit durch Treten des Bremspe-
dals an.
Wenn ein einzelner Signalton
ertönt und die Stopp-Anzeige
( S. 495) auf dem Display ange-
zeigt wird, halten Sie das Fahr-
zeug an.
Wechseln Sie in Fahrstufe “R”.
5
6
12
6
7
8
9
10
