2018 TOYOTA PRIUS PLUG-IN HYBRID Betriebsanleitungen (in German)

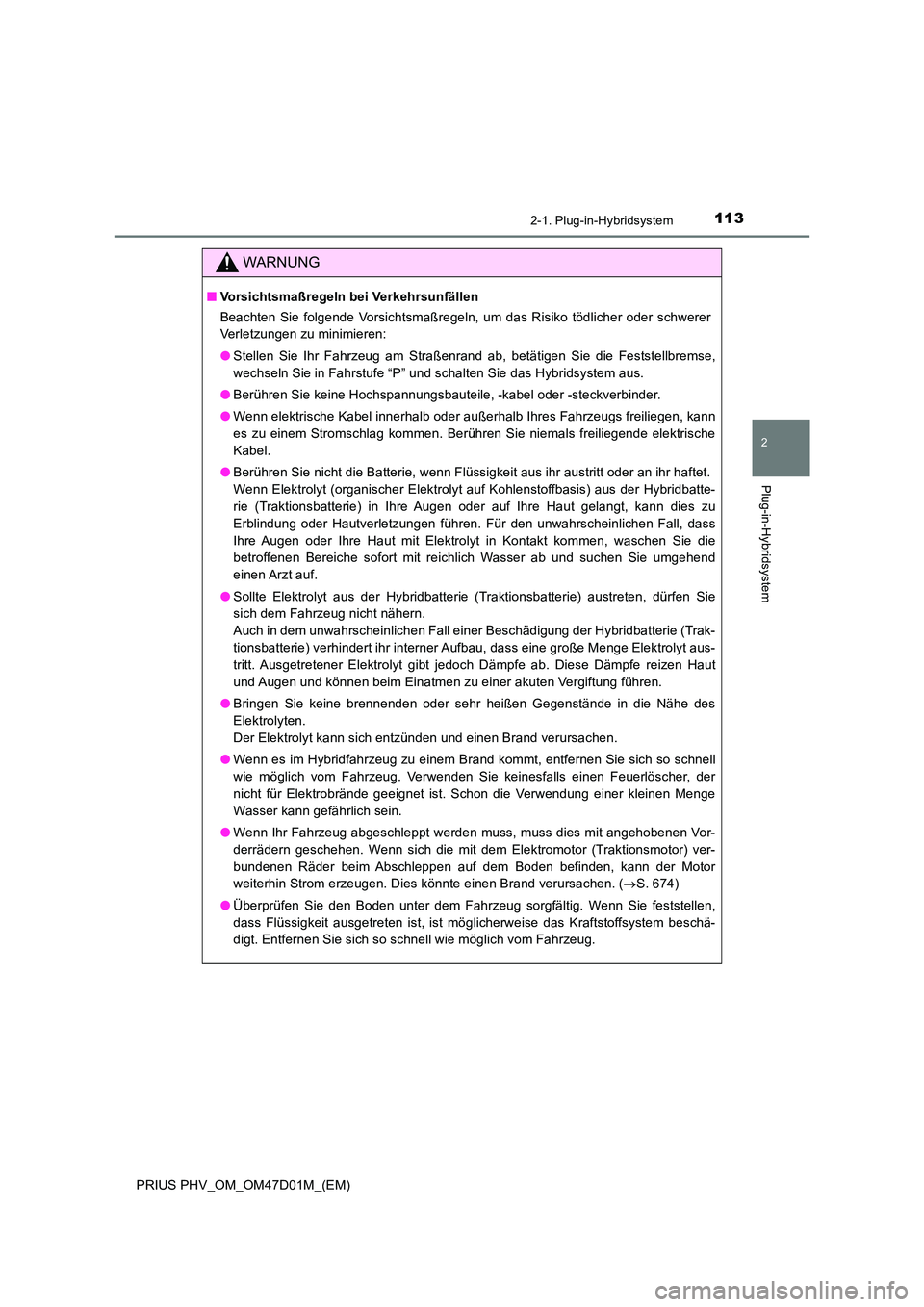

1132-1. Plug-in-Hybridsystem
2
Plug-in-Hybridsystem
PRIUS PHV_OM_OM47D01M_(EM)
WARNUNG
■Vorsichtsmaßregeln bei Verkehrsunfällen
Beachten Sie folgende Vorsichtsmaßregeln, um das Risiko tödlicher oder schwerer
Verletzungen zu minimieren:
● Stellen Sie Ihr Fahrzeug am Straßenrand ab, betätigen Sie die Feststellbremse,
wechseln Sie in Fahrstufe “P” und schalten Sie das Hybridsystem aus.
● Berühren Sie keine Hochspannungsbauteile, -kabel oder -steckverbinder.
● Wenn elektrische Kabel innerhalb oder außerhalb Ihres Fahrzeugs freiliegen, kann
es zu einem Stromschlag kommen. Berühren Sie niemals freiliegende elektrische
Kabel.
● Berühren Sie nicht die Batterie, wenn Flüssigkeit aus ihr austritt oder an ihr haftet.
Wenn Elektrolyt (organischer Elektrolyt auf Kohlenstoffbasis) aus der Hybridbatte-
rie (Traktionsbatterie) in Ihre Augen oder auf Ihre Haut gelangt, kann dies zu
Erblindung oder Hautverletzungen führen. Für den unwahrscheinlichen Fall, dass
Ihre Augen oder Ihre Haut mit Elektrolyt in Kontakt kommen, waschen Sie die
betroffenen Bereiche sofort mit reichlich Wasser ab und suchen Sie umgehend
einen Arzt auf.
● Sollte Elektrolyt aus der Hybridbatterie (Traktionsbatterie) austreten, dürfen Sie
sich dem Fahrzeug nicht nähern.
Auch in dem unwahrscheinlichen Fall einer Beschädigung der Hybridbatterie (Trak-
tionsbatterie) verhindert ihr interner Aufbau, dass eine große Menge Elektrolyt aus-
tritt. Ausgetretener Elektrolyt gibt jedoch Dämpfe ab. Diese Dämpfe reizen Haut
und Augen und können beim Einatmen zu einer akuten Vergiftung führen.
● Bringen Sie keine brennenden oder sehr heißen Gegenstände in die Nähe des
Elektrolyten.
Der Elektrolyt kann sich entzünden und einen Brand verursachen.
● Wenn es im Hybridfahrzeug zu einem Brand kommt, entfernen Sie sich so schnell
wie möglich vom Fahrzeug. Verwenden Sie keinesfalls einen Feuerlöscher, der
nicht für Elektrobrände geeignet ist. Schon die Verwendung einer kleinen Menge
Wasser kann gefährlich sein.
● Wenn Ihr Fahrzeug abgeschleppt werden muss, muss dies mit angehobenen Vor-
derrädern geschehen. Wenn sich die mit dem Elektromotor (Traktionsmotor) ver-
bundenen Räder beim Abschleppen auf dem Boden befinden, kann der Motor
weiterhin Strom erzeugen. Dies könnte einen Brand verursachen. ( S. 674)
● Überprüfen Sie den Boden unter dem Fahrzeug sorgfältig. Wenn Sie feststellen,
dass Flüssigkeit ausgetreten ist, ist möglicherweise das Kraftstoffsystem beschä-
digt. Entfernen Sie sich so schnell wie möglich vom Fahrzeug.

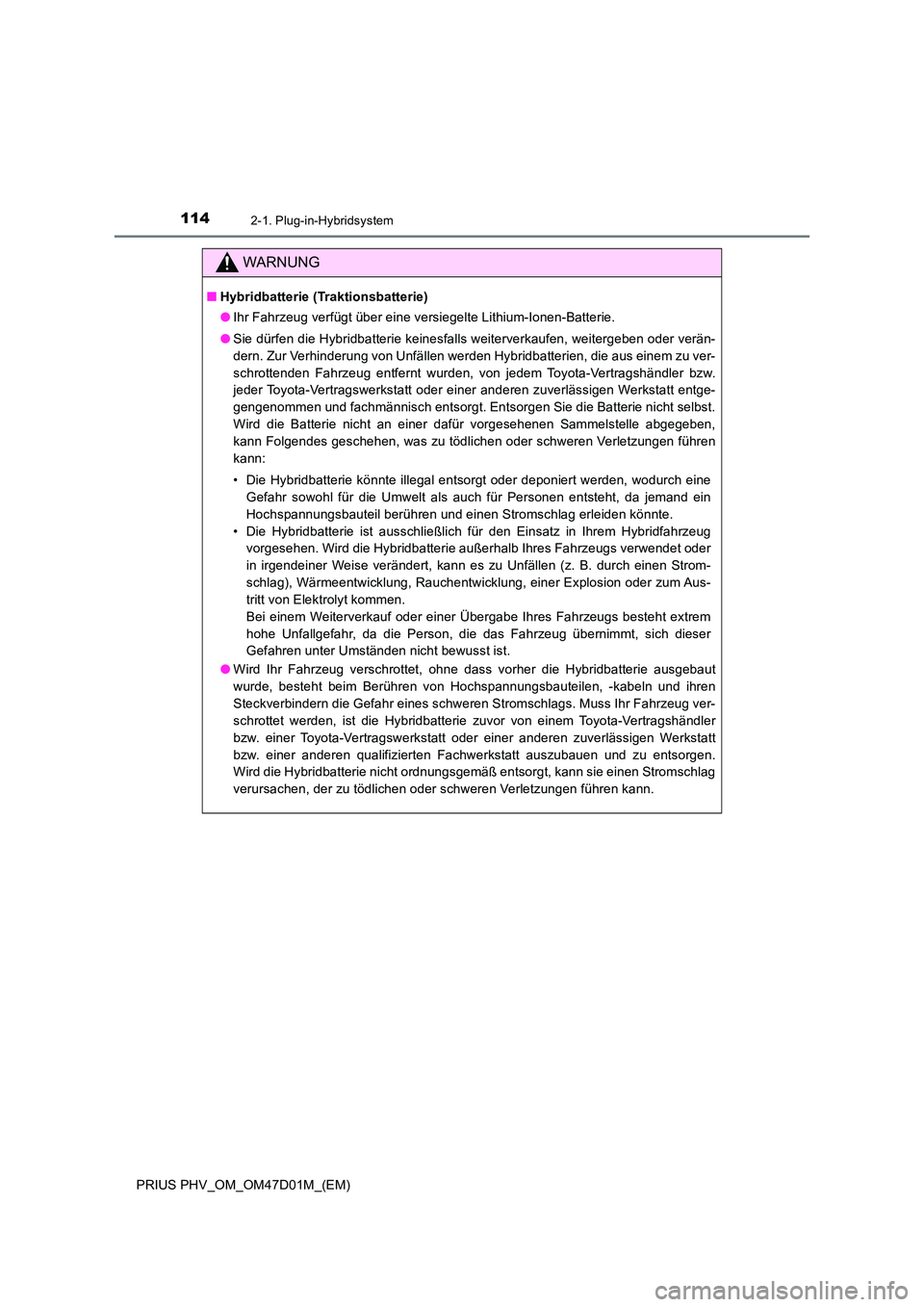

1142-1. Plug-in-Hybridsystem
PRIUS PHV_OM_OM47D01M_(EM)
WARNUNG
■Hybridbatterie (Traktionsbatterie)
● Ihr Fahrzeug verfügt über eine versiegelte Lithium-Ionen-Batterie.
● Sie dürfen die Hybridbatterie keinesfalls weiterverkaufen, weitergeben oder verän-
dern. Zur Verhinderung von Unfällen werden Hybridbatterien, die aus einem zu ver-
schrottenden Fahrzeug entfernt wurden, von jedem Toyota-Vertragshändler bzw.
jeder Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt entge-
gengenommen und fachmännisch entsorgt. Entsorgen Sie die Batterie nicht selbst.
Wird die Batterie nicht an einer dafür vorgesehenen Sammelstelle abgegeben,
kann Folgendes geschehen, was zu tödlichen oder schweren Verletzungen führen
kann:
• Die Hybridbatterie könnte illegal entsorgt oder deponiert werden, wodurch eine
Gefahr sowohl für die Umwelt als auch für Personen entsteht, da jemand ein
Hochspannungsbauteil berühren und einen Stromschlag erleiden könnte.
• Die Hybridbatterie ist ausschließlich für den Einsatz in Ihrem Hybridfahrzeug
vorgesehen. Wird die Hybridbatterie außerhalb Ihres Fahrzeugs verwendet oder
in irgendeiner Weise verändert, kann es zu Unfällen (z. B. durch einen Strom-
schlag), Wärmeentwicklung, Rauchentwicklung, einer Explosion oder zum Aus-
tritt von Elektrolyt kommen.
Bei einem Weiterverkauf oder einer Übergabe Ihres Fahrzeugs besteht extrem
hohe Unfallgefahr, da die Person, die das Fahrzeug übernimmt, sich dieser
Gefahren unter Umständen nicht bewusst ist.
● Wird Ihr Fahrzeug verschrottet, ohne dass vorher die Hybridbatterie ausgebaut
wurde, besteht beim Berühren von Hochspannungsbauteilen, -kabeln und ihren
Steckverbindern die Gefahr eines schweren Stromschlags. Muss Ihr Fahrzeug ver-
schrottet werden, ist die Hybridbatterie zuvor von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt
bzw. einer anderen qualifizierten Fachwerkstatt auszubauen und zu entsorgen.
Wird die Hybridbatterie nicht ordnungsgemäß entsorgt, kann sie einen Stromschlag
verursachen, der zu tödlichen oder schweren Verletzungen führen kann.

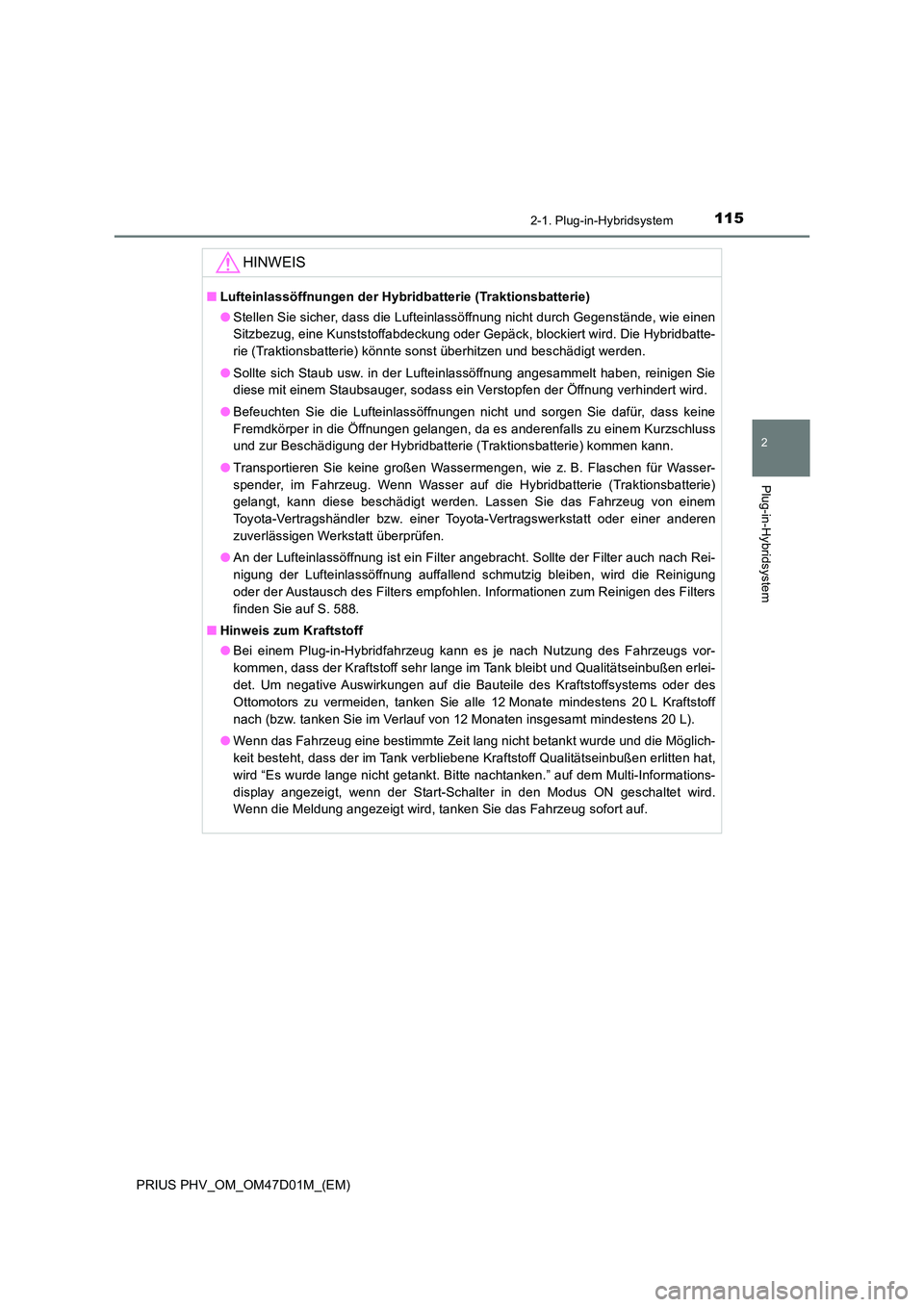

1152-1. Plug-in-Hybridsystem
2
Plug-in-Hybridsystem
PRIUS PHV_OM_OM47D01M_(EM)
HINWEIS
■Lufteinlassöffnungen der Hybridbatterie (Traktionsbatterie)
● Stellen Sie sicher, dass die Lufteinlassöffnung nicht durch Gegenstände, wie einen
Sitzbezug, eine Kunststoffabdeckung oder Gepäck, blockiert wird. Die Hybridbatte-
rie (Traktionsbatterie) könnte sonst überhitzen und beschädigt werden.
● Sollte sich Staub usw. in der Lufteinlassöffnung angesammelt haben, reinigen Sie
diese mit einem Staubsauger, sodass ein Verstopfen der Öffnung verhindert wird.
● Befeuchten Sie die Lufteinlassöffnungen nicht und sorgen Sie dafür, dass keine
Fremdkörper in die Öffnungen gelangen, da es anderenfalls zu einem Kurzschluss
und zur Beschädigung der Hybridbatterie (Traktionsbatterie) kommen kann.
● Transportieren Sie keine großen Wassermengen, wie z. B. Flaschen für Wasser-
spender, im Fahrzeug. Wenn Wasser auf die Hybridbatterie (Traktionsbatterie)
gelangt, kann diese beschädigt werden. Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
● An der Lufteinlassöffnung ist ein Filter angebracht. Sollte der Filter auch nach Rei-
nigung der Lufteinlassöffnung auffallend schmutzig bleiben, wird die Reinigung
oder der Austausch des Filters empfohlen. Informationen zum Reinigen des Filters
finden Sie auf S. 588.
■ Hinweis zum Kraftstoff
● Bei einem Plug-in-Hybridfahrzeug kann es je nach Nutzung des Fahrzeugs vor-
kommen, dass der Kraftstoff sehr lange im Tank bleibt und Qualitätseinbußen erlei-
det. Um negative Auswirkungen auf die Bauteile des Kraftstoffsystems oder des
Ottomotors zu vermeiden, tanken Sie alle 12 Monate mindestens 20 L Kraftstoff
nach (bzw. tanken Sie im Verlauf von 12 Monaten insgesamt mindestens 20 L).
● Wenn das Fahrzeug eine bestimmte Zeit lang nicht betankt wurde und die Möglich-
keit besteht, dass der im Tank verbliebene Kraftstoff Qualitätseinbußen erlitten hat,
wird “Es wurde lange nicht getankt. Bitte nachtanken.” auf dem Multi-Informations-
display angezeigt, wenn der Start-Schalter in den Modus ON geschaltet wird.
Wenn die Meldung angezeigt wird, tanken Sie das Fahrzeug sofort auf.

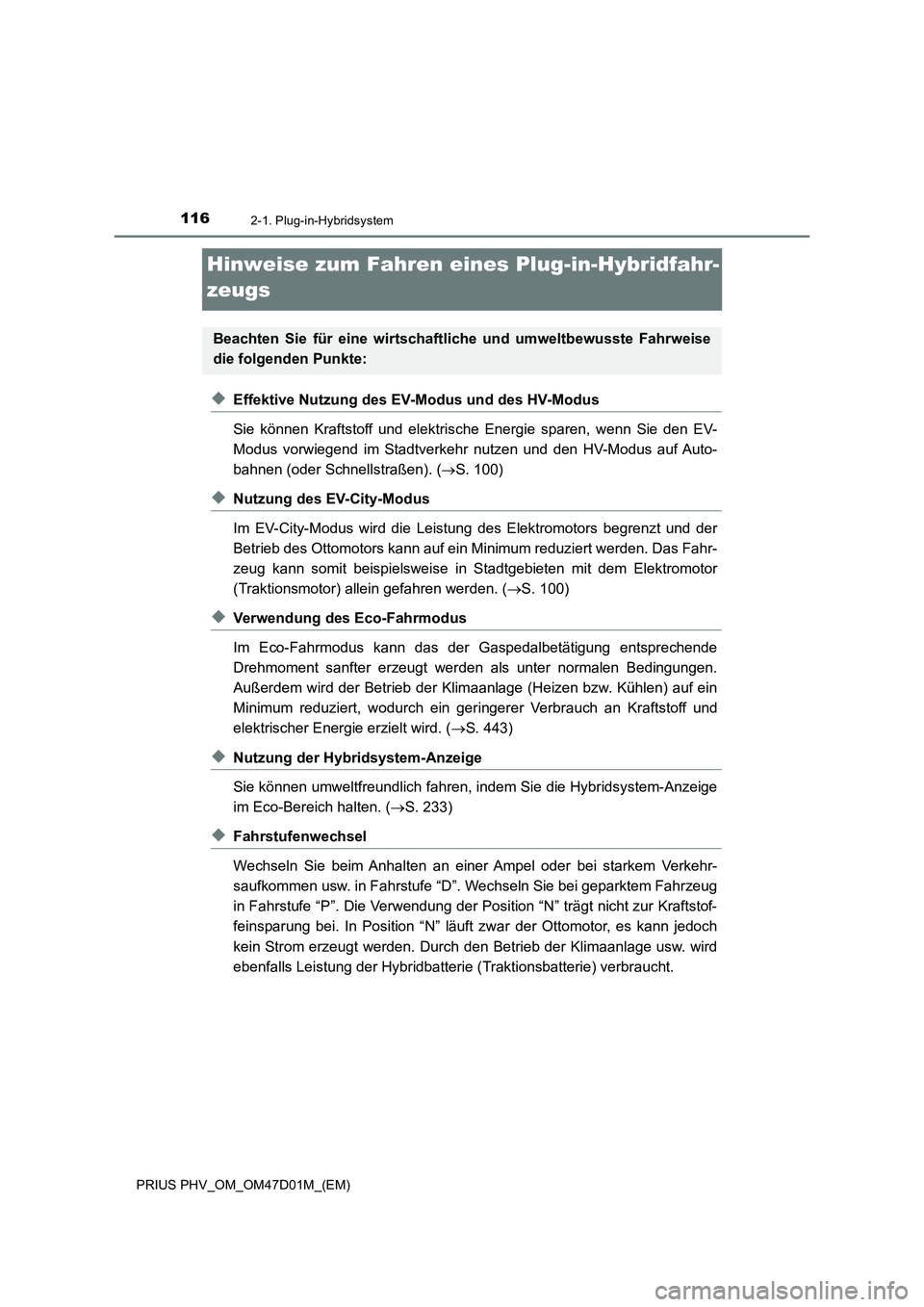

1162-1. Plug-in-Hybridsystem
PRIUS PHV_OM_OM47D01M_(EM)
Hinweise zum Fahren eines Plug-in-Hybridfahr-
zeugs
◆Effektive Nutzung des EV-Modus und des HV-Modus
Sie können Kraftstoff und elektrische Energie sparen, wenn Sie den EV-
Modus vorwiegend im Stadtverkehr nutzen und den HV-Modus auf Auto-
bahnen (oder Schnellstraßen). (S. 100)
◆Nutzung des EV-City-Modus
Im EV-City-Modus wird die Leistung des Elektromotors begrenzt und der
Betrieb des Ottomotors kann auf ein Minimum reduziert werden. Das Fahr-
zeug kann somit beispielsweise in Stadtgebieten mit dem Elektromotor
(Traktionsmotor) allein gefahren werden. (S. 100)
◆Verwendung des Eco-Fahrmodus
Im Eco-Fahrmodus kann das der Gaspedalbetätigung entsprechende
Drehmoment sanfter erzeugt werden als unter normalen Bedingungen.
Außerdem wird der Betrieb der Klimaanlage (Heizen bzw. Kühlen) auf ein
Minimum reduziert, wodurch ein geringerer Verbrauch an Kraftstoff und
elektrischer Energie erzielt wird. (S. 443)
◆Nutzung der Hybridsystem-Anzeige
Sie können umweltfreundlich fahren, indem Sie die Hybridsystem-Anzeige
im Eco-Bereich halten. (S. 233)
◆Fahrstufenwechsel
Wechseln Sie beim Anhalten an einer Ampel oder bei starkem Verkehr-
saufkommen usw. in Fahrstufe “D”. Wechseln Sie bei geparktem Fahrzeug
in Fahrstufe “P”. Die Verwendung der Position “N” trägt nicht zur Kraftstof-
feinsparung bei. In Position “N” läuft zwar der Ottomotor, es kann jedoch
kein Strom erzeugt werden. Durch den Betrieb der Klimaanlage usw. wird
ebenfalls Leistung der Hybridbatterie (Traktionsbatterie) verbraucht.
Beachten Sie für eine wirtschaftliche und umweltbewusste Fahrweise
die folgenden Punkte:

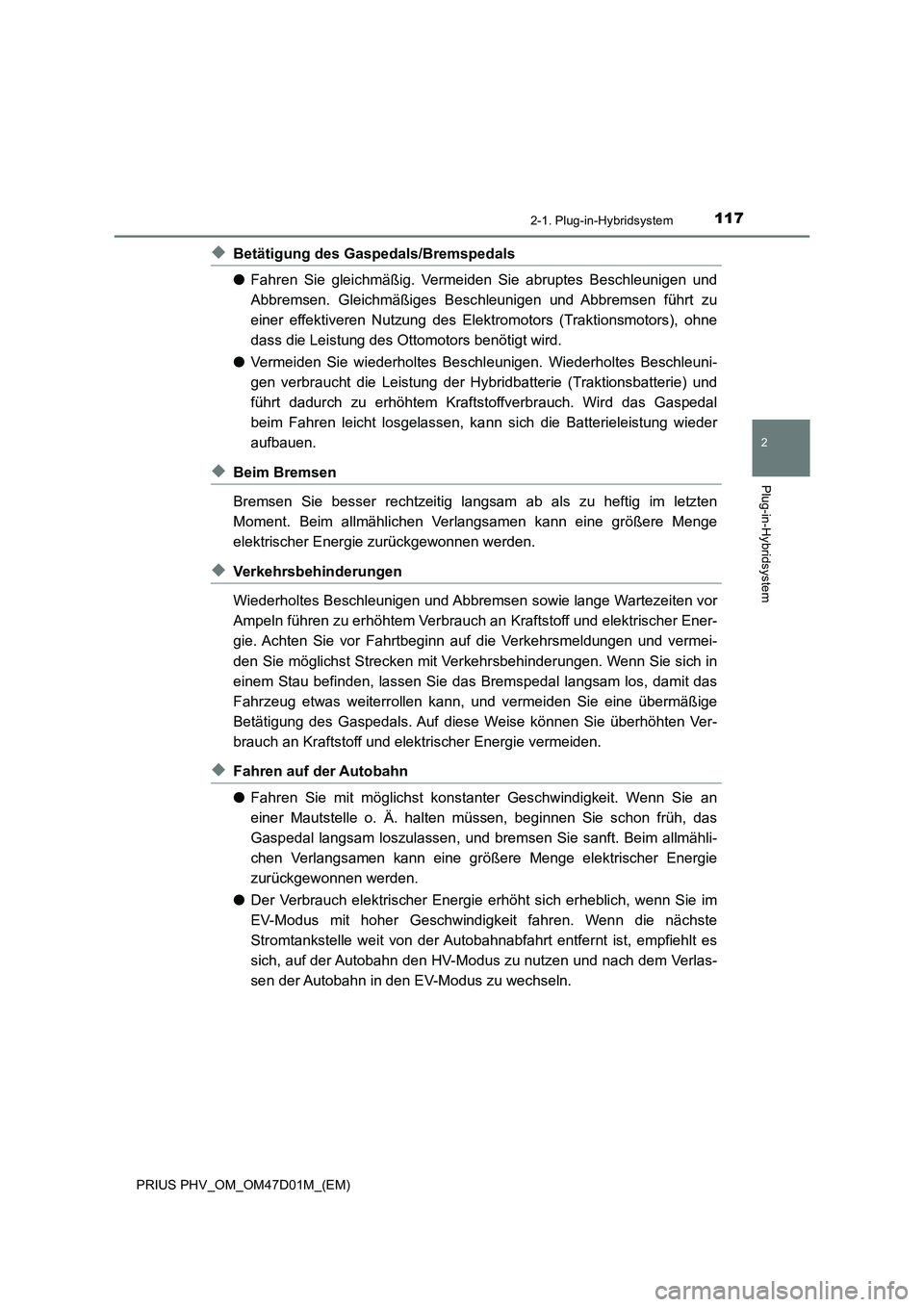

1172-1. Plug-in-Hybridsystem
2
Plug-in-Hybridsystem
PRIUS PHV_OM_OM47D01M_(EM)
◆Betätigung des Gaspedals/Bremspedals
●Fahren Sie gleichmäßig. Vermeiden Sie abruptes Beschleunigen und
Abbremsen. Gleichmäßiges Beschleunigen und Abbremsen führt zu
einer effektiveren Nutzung des Elektromotors (Traktionsmotors), ohne
dass die Leistung des Ottomotors benötigt wird.
●Vermeiden Sie wiederholtes Beschleunigen. Wiederholtes Beschleuni-
gen verbraucht die Leistung der Hybridbatterie (Traktionsbatterie) und
führt dadurch zu erhöhtem Kraftstoffverbrauch. Wird das Gaspedal
beim Fahren leicht losgelassen, kann sich die Batterieleistung wieder
aufbauen.
◆Beim Bremsen
Bremsen Sie besser rechtzeitig langsam ab als zu heftig im letzten
Moment. Beim allmählichen Verlangsamen kann eine größere Menge
elektrischer Energie zurückgewonnen werden.
◆Verkehrsbehinderungen
Wiederholtes Beschleunigen und Abbremsen sowie lange Wartezeiten vor
Ampeln führen zu erhöhtem Verbrauch an Kraftstoff und elektrischer Ener-
gie. Achten Sie vor Fahrtbeginn auf die Verkehrsmeldungen und vermei-
den Sie möglichst Strecken mit Verkehrsbehinderungen. Wenn Sie sich in
einem Stau befinden, lassen Sie das Bremspedal langsam los, damit das
Fahrzeug etwas weiterrollen kann, und vermeiden Sie eine übermäßige
Betätigung des Gaspedals. Auf diese Weise können Sie überhöhten Ver-
brauch an Kraftstoff und elektrischer Energie vermeiden.
◆Fahren auf der Autobahn
●Fahren Sie mit möglichst konstanter Geschwindigkeit. Wenn Sie an
einer Mautstelle o. Ä. halten müssen, beginnen Sie schon früh, das
Gaspedal langsam loszulassen, und bremsen Sie sanft. Beim allmähli-
chen Verlangsamen kann eine größere Menge elektrischer Energie
zurückgewonnen werden.
●Der Verbrauch elektrischer Energie erhöht sich erheblich, wenn Sie im
EV-Modus mit hoher Geschwindigkeit fahren. Wenn die nächste
Stromtankstelle weit von der Autobahnabfahrt entfernt ist, empfiehlt es
sich, auf der Autobahn den HV-Modus zu nutzen und nach dem Verlas-
sen der Autobahn in den EV-Modus zu wechseln.

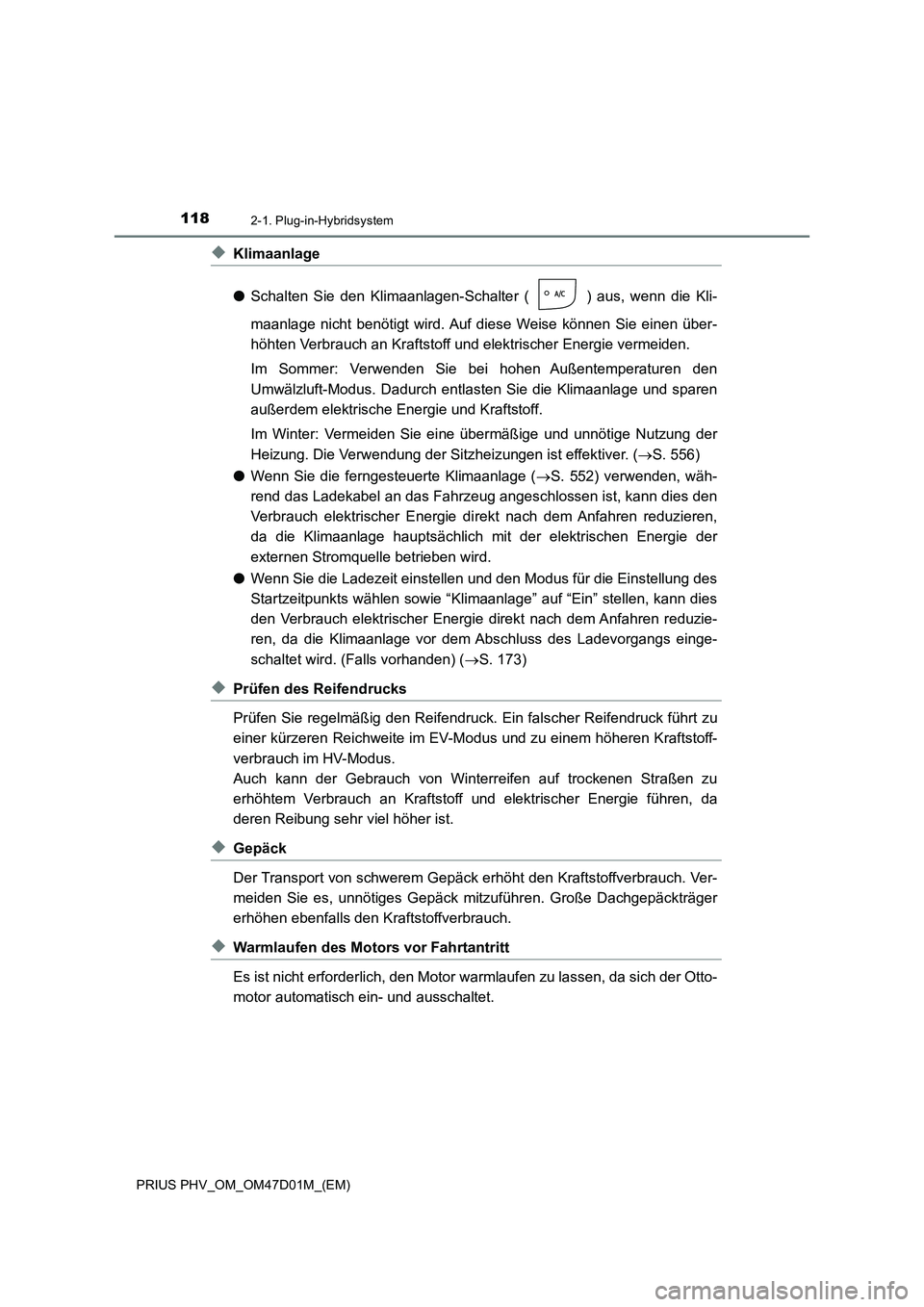

1182-1. Plug-in-Hybridsystem
PRIUS PHV_OM_OM47D01M_(EM)
◆Klimaanlage
●Schalten Sie den Klimaanlagen-Schalter ( ) aus, wenn die Kli-
maanlage nicht benötigt wird. Auf diese Weise können Sie einen über-
höhten Verbrauch an Kraftstoff und elektrischer Energie vermeiden.
Im Sommer: Verwenden Sie bei hohen Außentemperaturen den
Umwälzluft-Modus. Dadurch entlasten Sie die Klimaanlage und sparen
außerdem elektrische Energie und Kraftstoff.
Im Winter: Vermeiden Sie eine übermäßige und unnötige Nutzung der
Heizung. Die Verwendung der Sitzheizungen ist effektiver. (S. 556)
●Wenn Sie die ferngesteuerte Klimaanlage (S. 552) verwenden, wäh-
rend das Ladekabel an das Fahrzeug angeschlossen ist, kann dies den
Verbrauch elektrischer Energie direkt nach dem Anfahren reduzieren,
da die Klimaanlage hauptsächlich mit der elektrischen Energie der
externen Stromquelle betrieben wird.
●Wenn Sie die Ladezeit einstellen und den Modus für die Einstellung des
Startzeitpunkts wählen sowie “Klimaanlage” auf “Ein” stellen, kann dies
den Verbrauch elektrischer Energie direkt nach dem Anfahren reduzie-
ren, da die Klimaanlage vor dem Abschluss des Ladevorgangs einge-
schaltet wird. (Falls vorhanden) (S. 173)
◆Prüfen des Reifendrucks
Prüfen Sie regelmäßig den Reifendruck. Ein falscher Reifendruck führt zu
einer kürzeren Reichweite im EV-Modus und zu einem höheren Kraftstoff-
verbrauch im HV-Modus.
Auch kann der Gebrauch von Winterreifen auf trockenen Straßen zu
erhöhtem Verbrauch an Kraftstoff und elektrischer Energie führen, da
deren Reibung sehr viel höher ist.
◆Gepäck
Der Transport von schwerem Gepäck erhöht den Kraftstoffverbrauch. Ver-
meiden Sie es, unnötiges Gepäck mitzuführen. Große Dachgepäckträger
erhöhen ebenfalls den Kraftstoffverbrauch.
◆Warmlaufen des Motors vor Fahrtantritt
Es ist nicht erforderlich, den Motor warmlaufen zu lassen, da sich der Otto-
motor automatisch ein- und ausschaltet.

119
2
2-1. Plug-in-Hybridsystem
Plug-in-Hybridsystem
PRIUS PHV_OM_OM47D01M_(EM)

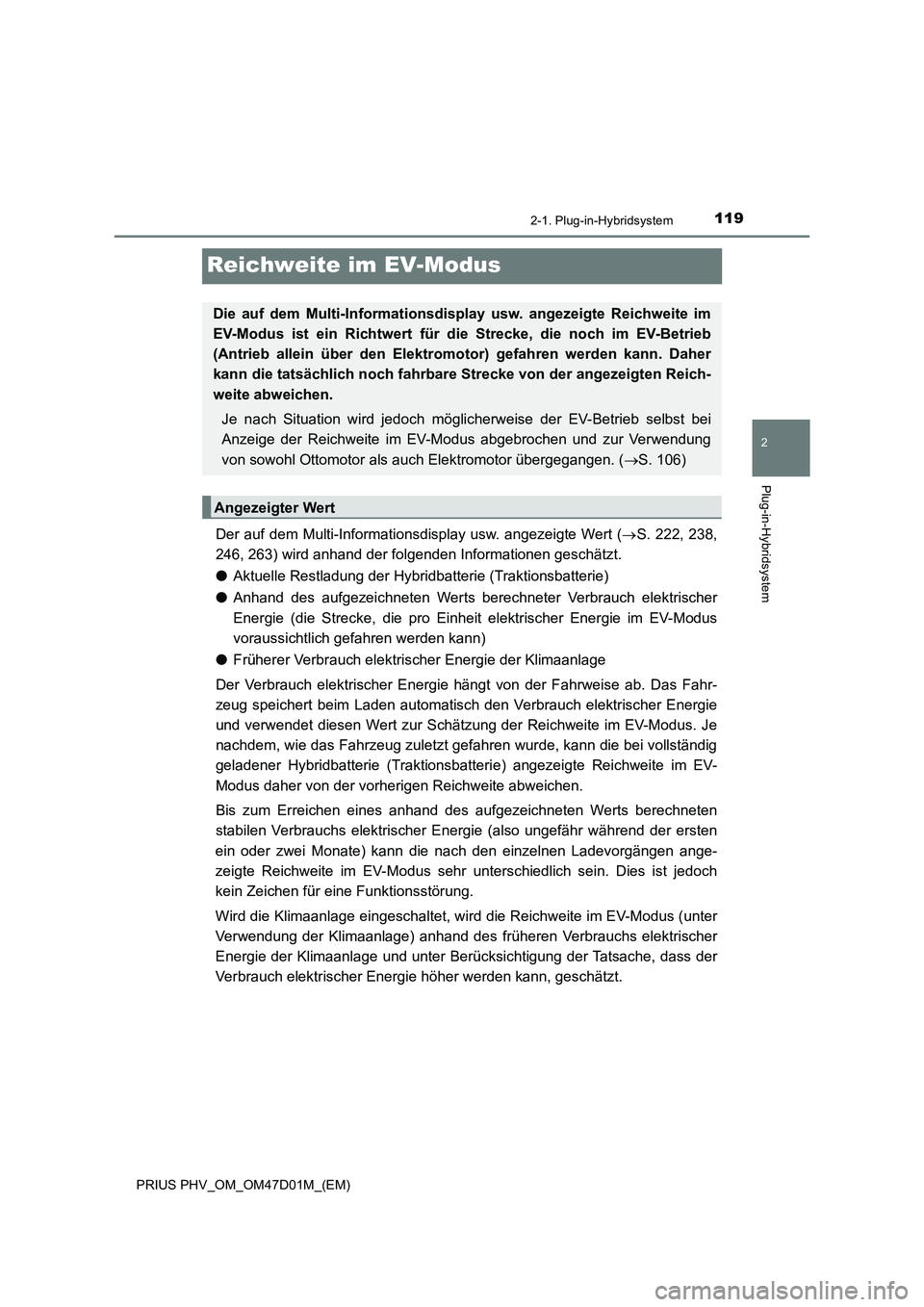

Reichweite im EV-Modus
Der auf dem Multi-Informationsdisplay usw. angezeigte Wert (S. 222, 238,
246, 263) wird anhand der folgenden Informationen geschätzt.
●Aktuelle Restladung der Hybridbatterie (Traktionsbatterie)
●Anhand des aufgezeichneten Werts berechneter Verbrauch elektrischer
Energie (die Strecke, die pro Einheit elektrischer Energie im EV-Modus
voraussichtlich gefahren werden kann)
●Früherer Verbrauch elektrischer Energie der Klimaanlage
Der Verbrauch elektrischer Energie hängt von der Fahrweise ab. Das Fahr-
zeug speichert beim Laden automatisch den Verbrauch elektrischer Energie
und verwendet diesen Wert zur Schätzung der Reichweite im EV-Modus. Je
nachdem, wie das Fahrzeug zuletzt gefahren wurde, kann die bei vollständig
geladener Hybridbatterie (Traktionsbatterie) angezeigte Reichweite im EV-
Modus daher von der vorherigen Reichweite abweichen.
Bis zum Erreichen eines anhand des aufgezeichneten Werts berechneten
stabilen Verbrauchs elektrischer Energie (also ungefähr während der ersten
ein oder zwei Monate) kann die nach den einzelnen Ladevorgängen ange-
zeigte Reichweite im EV-Modus sehr unterschiedlich sein. Dies ist jedoch
kein Zeichen für eine Funktionsstörung.
Wird die Klimaanlage eingeschaltet, wird die Reichweite im EV-Modus (unter
Verwendung der Klimaanlage) anhand des früheren Verbrauchs elektrischer
Energie der Klimaanlage und unter Berücksichtigung der Tatsache, dass der
Verbrauch elektrischer Energie höher werden kann, geschätzt.
Die auf dem Multi-Informationsdisplay usw. angezeigte Reichweite im
EV-Modus ist ein Richtwert für die Strecke, die noch im EV-Betrieb
(Antrieb allein über den Elektromotor) gefahren werden kann. Daher
kann die tatsächlich noch fahrbare Strecke von der angezeigten Reich-
weite abweichen.
Je nach Situation wird jedoch möglicherweise der EV-Betrieb selbst bei
Anzeige der Reichweite im EV-Modus abgebrochen und zur Verwendung
von sowohl Ottomotor als auch Elektromotor übergegangen. (S. 106)
Angezeigter Wert

1202-1. Plug-in-Hybridsystem
PRIUS PHV_OM_OM47D01M_(EM)

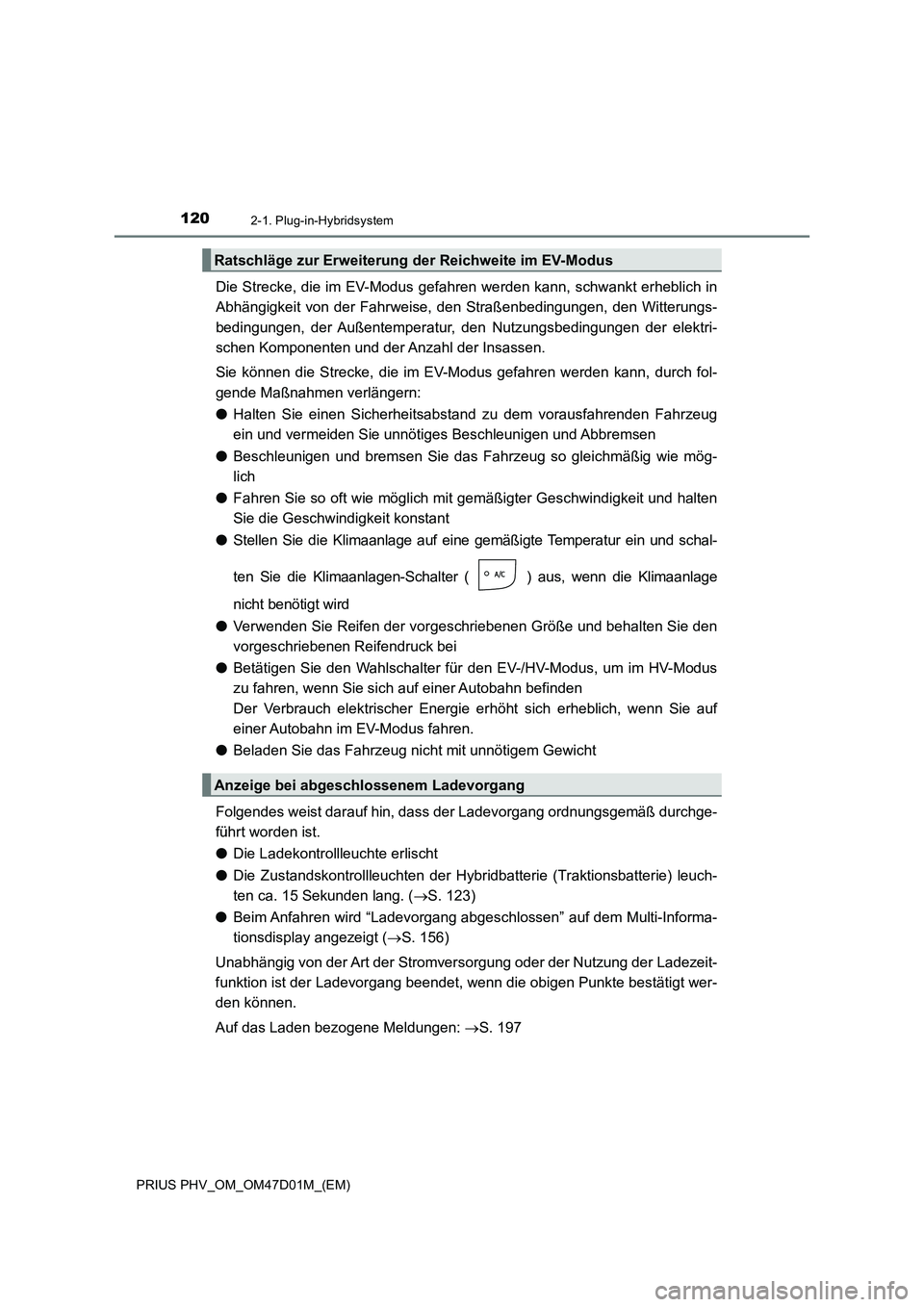

Die Strecke, die im EV-Modus gefahren werden kann, schwankt erheblich in
Abhängigkeit von der Fahrweise, den Straßenbedingungen, den Witterungs-
bedingungen, der Außentemperatur, den Nutzungsbedingungen der elektri-
schen Komponenten und der Anzahl der Insassen.
Sie können die Strecke, die im EV-Modus gefahren werden kann, durch fol-
gende Maßnahmen verlängern:
●Halten Sie einen Sicherheitsabstand zu dem vorausfahrenden Fahrzeug
ein und vermeiden Sie unnötiges Beschleunigen und Abbremsen
●Beschleunigen und bremsen Sie das Fahrzeug so gleichmäßig wie mög-
lich
●Fahren Sie so oft wie möglich mit gemäßigter Geschwindigkeit und halten
Sie die Geschwindigkeit konstant
●
Stellen Sie die Klimaanlage auf eine gemäßigte Temperatur ein und schal-
ten Sie die Klimaanlagen-Schalter ( ) aus, wenn die Klimaanlage
nicht benötigt wird
●Verwenden Sie Reifen der vorgeschriebenen Größe und behalten Sie den
vorgeschriebenen Reifendruck bei
●Betätigen Sie den Wahlschalter für den EV-/HV-Modus, um im HV-Modus
zu fahren, wenn Sie sich auf einer Autobahn befinden
Der Verbrauch elektrischer Energie erhöht sich erheblich, wenn Sie auf
einer Autobahn im EV-Modus fahren.
●Beladen Sie das Fahrzeug nicht mit unnötigem Gewicht
Folgendes weist darauf hin, dass der Ladevorgang ordnungsgemäß durchge-
führt worden ist.
●Die Ladekontrollleuchte erlischt
●Die Zustandskontrollleuchten der Hybridbatterie (Traktionsbatterie) leuch-
ten ca. 15 Sekunden lang. (S. 123)
●Beim Anfahren wird “Ladevorgang abgeschlossen” auf dem Multi-Informa-
tionsdisplay angezeigt (S. 156)
Unabhängig von der Art der Stromversorgung oder der Nutzung der Ladezeit-
funktion ist der Ladevorgang beendet, wenn die obigen Punkte bestätigt wer-
den können.
Auf das Laden bezogene Meldungen: S. 197
Ratschläge zur Erweiterung der Reichweite im EV-Modus
Anzeige bei abgeschlossenem Ladevorgang
