2018 TOYOTA PRIUS PLUG-IN HYBRID Betriebsanleitungen (in German)

4175-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)
5
Fahren

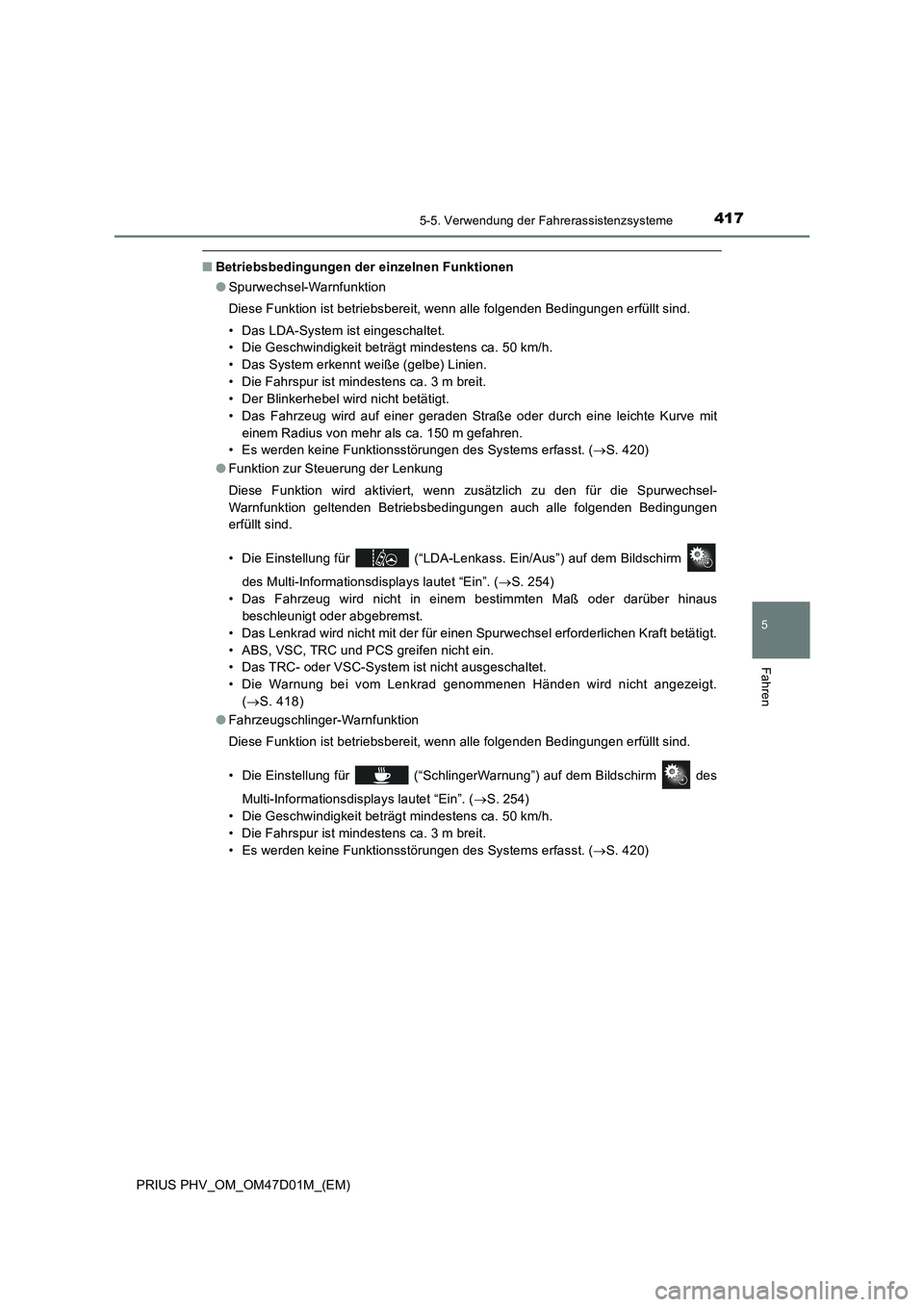

■Betriebsbedingungen der einzelnen Funktionen
●Spurwechsel-Warnfunktion
Diese Funktion ist betriebsbereit, wenn alle folgenden Bedingungen erfüllt sind.
• Das LDA-System ist eingeschaltet.
• Die Geschwindigkeit beträgt mindestens ca. 50 km/h.
• Das System erkennt weiße (gelbe) Linien.
• Die Fahrspur ist mindestens ca. 3 m breit.
• Der Blinkerhebel wird nicht betätigt.
• Das Fahrzeug wird auf einer geraden Straße oder durch eine leichte Kurve mit
einem Radius von mehr als ca. 150 m gefahren.
• Es werden keine Funktionsstörungen des Systems erfasst. (S. 420)
●Funktion zur Steuerung der Lenkung
Diese Funktion wird aktiviert, wenn zusätzlich zu den für die Spurwechsel-
Warnfunktion geltenden Betriebsbedingungen auch alle folgenden Bedingungen
erfüllt sind.
• Die Einstellung für (“LDA-Lenkass. Ein/Aus”) auf dem Bildschirm
des Multi-Informationsdisplays lautet “Ein”. (S. 254)
• Das Fahrzeug wird nicht in einem bestimmten Maß oder darüber hinaus
beschleunigt oder abgebremst.
• Das Lenkrad wird nicht mit der für einen Spurwechsel erforderlichen Kraft betätigt.
• ABS, VSC, TRC und PCS greifen nicht ein.
• Das TRC- oder VSC-System ist nicht ausgeschaltet.
• Die Warnung bei vom Lenkrad genommenen Händen wird nicht angezeigt.
(S. 418)
●Fahrzeugschlinger-Warnfunktion
Diese Funktion ist betriebsbereit, wenn alle folgenden Bedingungen erfüllt sind.
• Die Einstellung für (“SchlingerWarnung”) auf dem Bildschirm des
Multi-Informationsdisplays lautet “Ein”. (S. 254)
• Die Geschwindigkeit beträgt mindestens ca. 50 km/h.
• Die Fahrspur ist mindestens ca. 3 m breit.
• Es werden keine Funktionsstörungen des Systems erfasst. (S. 420)

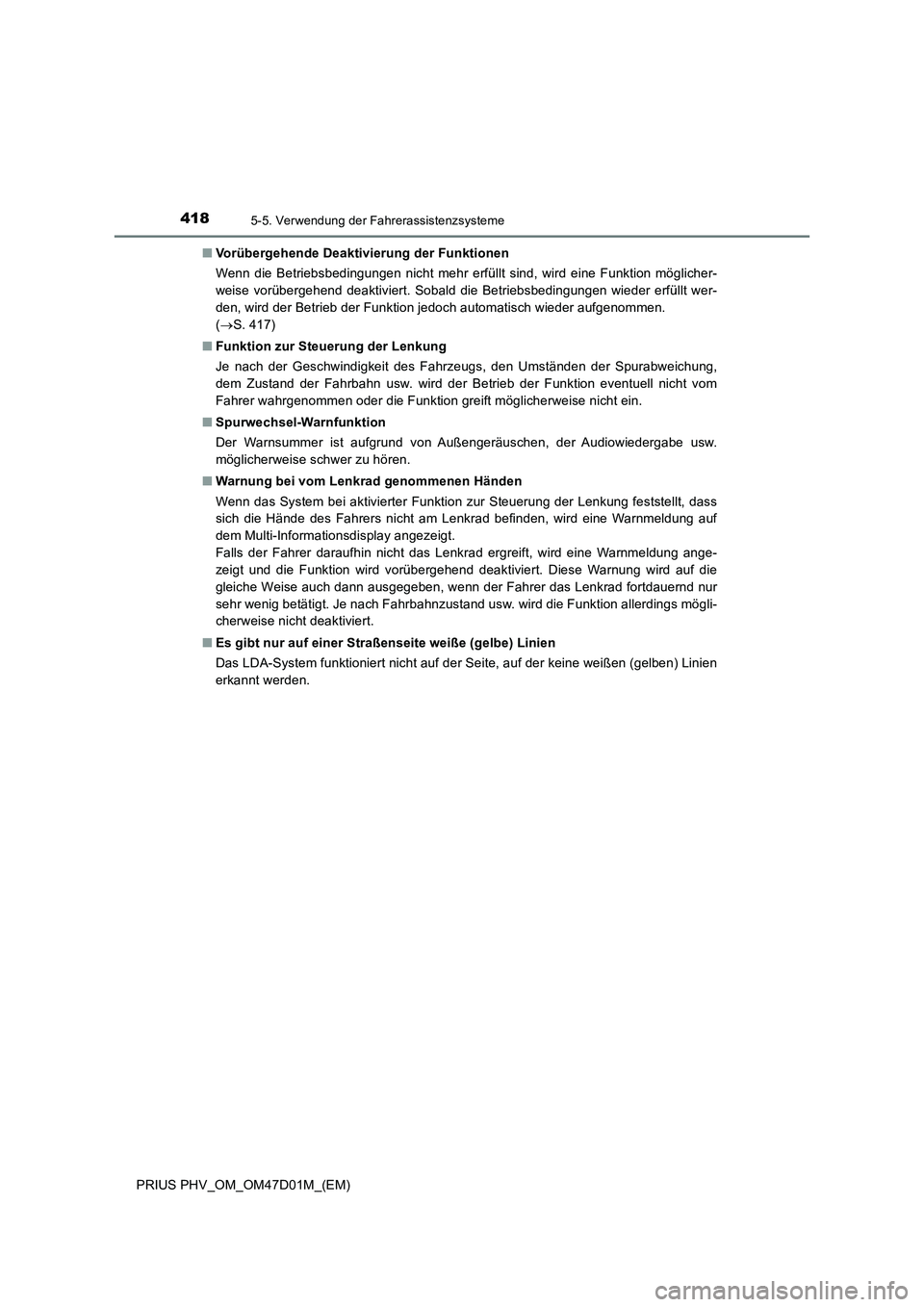

4185-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)■Vorübergehende Deaktivierung der Funktionen
Wenn die Betriebsbedingungen nicht mehr erfüllt sind, wird eine Funktion möglicher-
weise vorübergehend deaktiviert. Sobald die Betriebsbedingungen wieder erfüllt wer-
den, wird der Betrieb der Funktion jedoch automatisch wieder aufgenommen.
(S. 417)
■Funktion zur Steuerung der Lenkung
Je nach der Geschwindigkeit des Fahrzeugs, den Umständen der Spurabweichung,
dem Zustand der Fahrbahn usw. wird der Betrieb der Funktion eventuell nicht vom
Fahrer wahrgenommen oder die Funktion greift möglicherweise nicht ein.
■Spurwechsel-Warnfunktion
Der Warnsummer ist aufgrund von Außengeräuschen, der Audiowiedergabe usw.
möglicherweise schwer zu hören.
■Warnung bei vom Lenkrad genommenen Händen
Wenn das System bei aktivierter Funktion zur Steuerung der Lenkung feststellt, dass
sich die Hände des Fahrers nicht am Lenkrad befinden, wird eine Warnmeldung auf
dem Multi-Informationsdisplay angezeigt.
Falls der Fahrer daraufhin nicht das Lenkrad ergreift, wird eine Warnmeldung ange-
zeigt und die Funktion wird vorübergehend deaktiviert. Diese Warnung wird auf die
gleiche Weise auch dann ausgegeben, wenn der Fahrer das Lenkrad fortdauernd nur
sehr wenig betätigt. Je nach Fahrbahnzustand usw. wird die Funktion allerdings mögli-
cherweise nicht deaktiviert.
■Es gibt nur auf einer Straßenseite weiße (gelbe) Linien
Das LDA-System funktioniert nicht auf der Seite, auf der keine weißen (gelben) Linien
erkannt werden.

4195-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)
5
Fahren
■Bedingungen, unter denen die Funktionen möglicherweise nicht ordnungsge-
mäß arbeiten
In den folgenden Situationen erkennt der Kamerasensor weiße (gelbe) Linien mögli-
cherweise nicht und verschiedene Funktionen arbeiten eventuell nicht normal.
●Es gibt Schatten auf der Straße, die parallel zu den weißen (gelben) Linien verlaufen
oder diese verdecken.
●Das Fahrzeug fährt in einem Bereich ohne weiße (gelbe) Linien, wie etwa vor einer
Mautstation oder Kontrollstelle oder auf einer Kreuzung usw.
●Die weißen (gelben) Linien sind unterbrochen oder es sind Markierungsknöpfe oder
Steine vorhanden.
●Die weißen (gelben) Linien sind aufgrund von Sand usw. nicht oder nur schwer zu
sehen.
●Das Fahrzeug wird auf einer Fahrbahn gefahren, die aufgrund von Regen, Wasser-
pfützen usw. nass ist.
●Die Fahrspurmarkierungen sind gelb (und somit eventuell schwerer zu erkennen als
weiße Linien).
●Die weißen (gelben) Linien führen über einen Bordstein usw.
●Das Fahrzeug wird auf einer hellen Fahrbahn gefahren, beispielsweise einer aus
Beton.
●Das Fahrzeug wird auf einer Fahrbahn gefahren, die aufgrund von reflektiertem Licht
usw. hell ist.
●Das Fahrzeug wird in einem Bereich gefahren, in dem sich die Helligkeit abrupt
ändert, wie etwa an Tunneleinfahrten oder -ausfahrten usw.
●Das Licht der Scheinwerfer eines entgegenkommenden Fahrzeugs, der Sonne usw.
trifft direkt auf die Kamera.
●Das Fahrzeug wird auf einer Straße mit einer Gabelung, Fahrbahnverengung usw.
gefahren.
●Das Fahrzeug wird an einem Hang gefahren.
●Das Fahrzeug wird auf einer nach links oder rechts geneigten Straße oder auf einer
kurvigen Straße gefahren.
●Das Fahrzeug wird auf einer unbefestigten oder schlechten Straße gefahren.
●Das Fahrzeug wird durch eine scharfe Kurve gefahren.
●Die Fahrspur ist extrem schmal oder breit.
●Das Fahrzeug ist aufgrund schwerer Beladung oder falschen Reifendrucks extrem
stark zur Seite geneigt.
●Der Abstand zum vorausfahrenden Fahrzeug ist extrem gering.
●Das Fahrzeug bewegt sich beim Fahren aufgrund des Fahrbahnzustands stark auf
und ab (schlechte Straßen oder Risse im Straßenbelag).
●Die Scheinwerferlinsen sind verschmutzt und leuchten bei Nacht nur schwach, oder
die Strahlachse ist verstellt.
●Das Fahrzeug wird von Seitenwind erfasst.

4205-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)●Das Fahrzeug hat gerade erst die Fahrspur gewechselt oder eine Kreuzung über-
quert.
●Winterreifen usw. sind montiert.
■Warnmeldung
Wenn die folgende Warnmeldung auf dem Multi-Informationsdisplay angezeigt wird,
ergreifen Sie die entsprechende Korrekturmaßnahme.
WarnmeldungEinzelheiten/Maßnahmen
“LDA Störung.
Werkstatt
aufsuchen.”
Das System funktioniert möglicherweise
nicht ordnungsgemäß.
Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt über-
prüfen.
“Frontkamera-system
nicht verfügbar.
Frontscheibe säubern.”
Auf der Windschutzscheibe vor dem
Kamerasensor befindet sich Schmutz,
Regen, Kondenswasser, Eis, Schnee usw.
Schalten Sie das LDA-System aus, ent-
fernen Sie Schmutz, Regen, Kondens-
wasser, Eis, Schnee usw. von der
Windschutzscheibe und schalten Sie
das LDA-System dann wieder ein.
“Frontkamera-system
nicht verfügbar”
Die Betriebsbedingungen für den Kamera-
sensor (Temperatur usw.) werden nicht
erfüllt.
Sobald die Betriebsbedingungen für
den Kamerasensor (Temperatur usw.)
erfüllt werden, steht das LDA-System
zur Verfügung. Schalten Sie das LDA-
System aus, warten Sie eine kurze Zeit
und schalten Sie das LDA-System dann
wieder ein.
“LDA nicht verfügbar.”
Das LDA-System wurde aufgrund einer
Funktionsstörung eines Sensors (nicht
des Kamerasensors) vorübergehend deak-
tiviert.
Schalten Sie das LDA-System aus und
ergreifen Sie die entsprechenden bei
der Warnmeldung angezeigten Korrek-
turmaßnahmen. Schalten Sie das LDA-
System wieder ein, nachdem Sie das
Fahrzeug kurze Zeit gefahren haben.

4215-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)
5
Fahren
Falls eine andere Warnmeldung angezeigt wird, befolgen Sie die auf dem Bildschirm
angezeigten Anweisungen.
■Weitere Kontrollleuchten
Wenn die folgenden Kontrollleuchten auf dem Multi-Informationsdisplay angezeigt
werden, ergreifen Sie die entsprechende Maßnahme.
■Persönliche Einstellungen
Die folgenden Einstellungen können geändert werden.
Eine Anleitung zum Ändern der Einstellungen finden Sie auf S. 254.
“LDA-System unter ca.
50 km/h nicht verfügbar.”
Das LDA-System kann nicht genutzt wer-
den, da die Geschwindigkeit weniger als
ca. 50 km/h beträgt.
Fahren Sie das Fahrzeug mit ca. 50 km/h
oder mehr.
WarnmeldungEinzelheiten/Maßnahmen
Kontroll-
leuchteEinzelheiten/Maßnahmen
Zeigt an, dass das LDA-System festgestellt hat, dass der Fahrer
bei aktivierter Funktion zur Steuerung der Lenkung die Hände
nicht am Lenkrad hat
Halten Sie das Lenkrad gut fest.
Zeigt an, dass das LDA-System ein Schlingern des Fahrzeugs
erfasst hat
Legen Sie sofort eine Pause ein, wenn Sie während der Fahrt
müde werden.
FunktionEinstellungsdetails
Spurwechsel-WarnfunktionEinstellen der Warnempfindlichkeit
Funktion zur Steuerung der Len-
kungEin- oder Ausschalten der Lenkradunterstüt-
zung
Fahrzeugschlinger-WarnfunktionEin- oder Ausschalten der Funktion
Einstellen der Warnempfindlichkeit

4225-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)
RSA (Verkehrszeichenerkennung)
Die Verkehrszeichenerkennung
(RSA) kann mithilfe des Kamerasen-
sors bestimmte Verkehrszeichen
erkennen und den Fahrer über die
Hauptanzeige oder das Multi-Informa-
tionsdisplay informieren.
Wenn das System erkennt, dass das Fahrzeug die Geschwindigkeitsbegren-
zung überschreitet oder einen anderen dur ch das erkannte Verkehrszeichen
verbotenen Vorgang durchführt, warnt es den Fahrer durch eine Warnan-
zeige und einen Warnsummer*.
*: Diese Einstellung ist an den persönlichen Bedarf anzupassen.
Zusammenfassung der Funktion
Kamerasensor
WARNUNG
■ Vor der Verwendung des RSA-Systems
Verlassen Sie sich nicht ausschließlich auf das RSA-System. Das RSA-System ist
ein System, das den Fahrer durch die Bereitstellung von Informationen unterstützt;
es soll das aufmerksame Fahren des Fahrers jedoch nicht ersetzen. Fahren Sie
umsichtig und beachten Sie stets die Verkehrsregeln.
Eine unangebrachte oder nachlässige Fahrweise kann zu einem unerwarteten Unfall
führen.

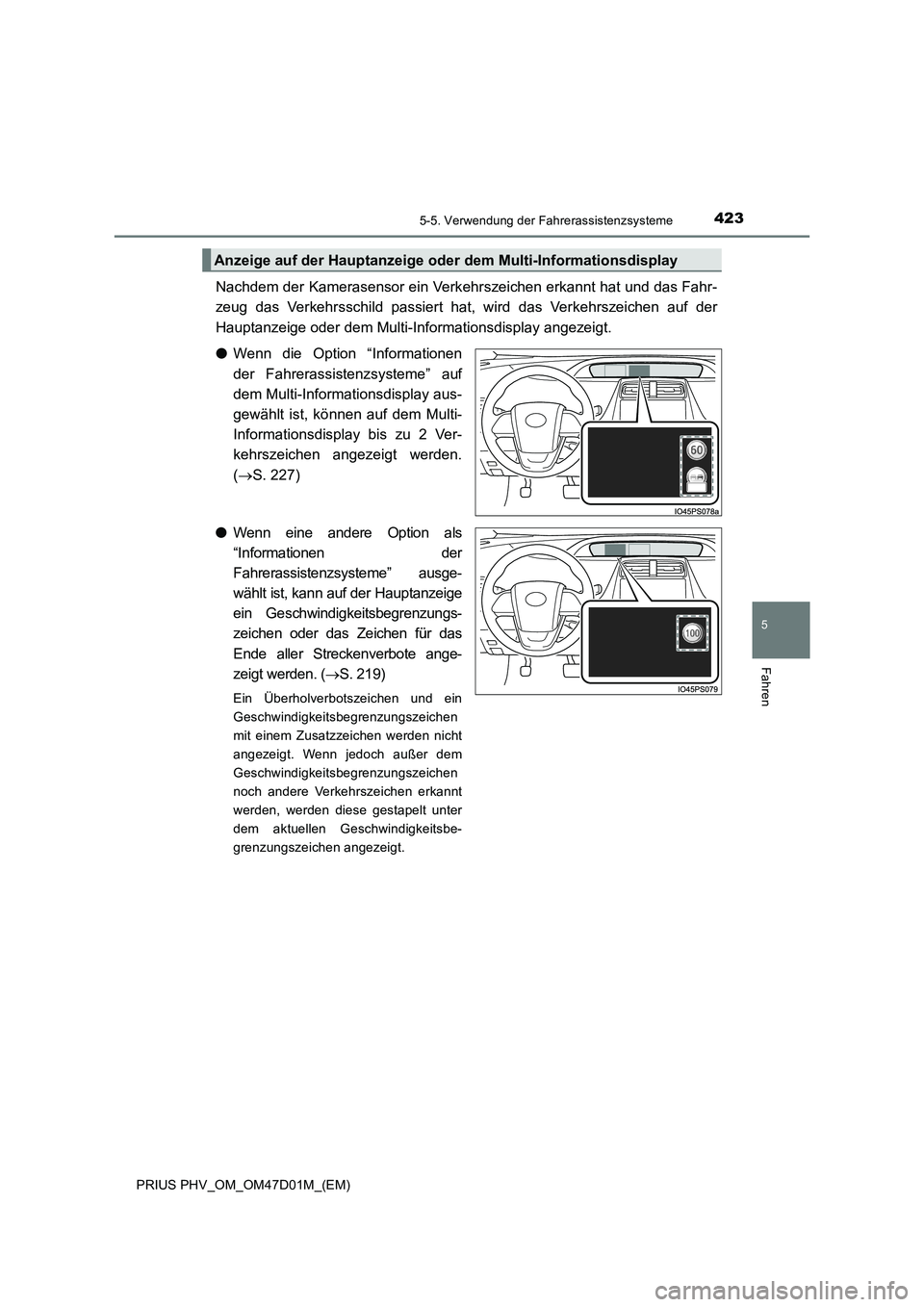

4235-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)
5
Fahren
Nachdem der Kamerasensor ein Verkehrszeichen erkannt hat und das Fahr-
zeug das Verkehrsschild passiert hat, wird das Verkehrszeichen auf der
Hauptanzeige oder dem Multi-Informationsdisplay angezeigt.
●Wenn die Option “Informationen
der Fahrerassistenzsysteme” auf
dem Multi-Informationsdisplay aus-
gewählt ist, können auf dem Multi-
Informationsdisplay bis zu 2 Ver-
kehrszeichen angezeigt werden.
(S. 227)
●Wenn eine andere Option als
“Informationen der
Fahrerassistenzsysteme” ausge-
wählt ist, kann auf der Hauptanzeige
ein Geschwindigkeitsbegrenzungs-
zeichen oder das Zeichen für das
Ende aller Streckenverbote ange-
zeigt werden. (S. 219)
Ein Überholverbotszeichen und ein
Geschwindigkeitsbegrenzungszeichen
mit einem Zusatzzeichen werden nicht
angezeigt. Wenn jedoch außer dem
Geschwindigkeitsbegrenzungszeichen
noch andere Verkehrszeichen erkannt
werden, werden diese gestapelt unter
dem aktuellen Geschwindigkeitsbe-
grenzungszeichen angezeigt.
Anzeige auf der Hauptanzeige oder dem Multi-Informationsdisplay

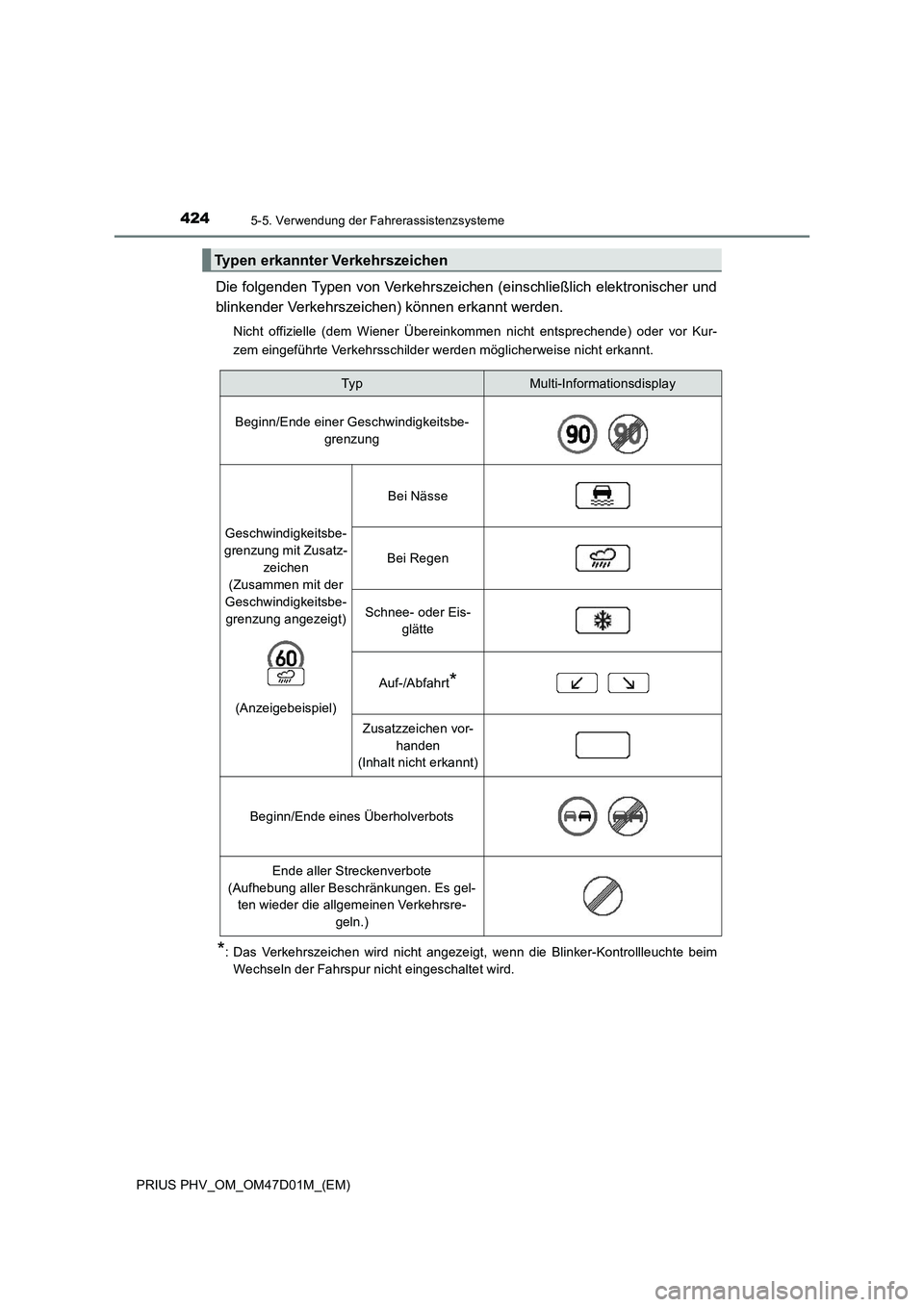

4245-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)
Die folgenden Typen von Verkehrszeichen (einschließlich elektronischer und
blinkender Verkehrszeichen) können erkannt werden.
Nicht offizielle (dem Wiener Übereinkommen nicht entsprechende) oder vor Kur-
zem eingeführte Verkehrsschilder werden möglicherweise nicht erkannt.
*: Das Verkehrszeichen wird nicht angezeigt, wenn die Blinker-Kontrollleuchte beim
Wechseln der Fahrspur nicht eingeschaltet wird.
Typen erkannter Verkehrszeichen
TypMulti-Informationsdisplay
Beginn/Ende einer Geschwindigkeitsbe-
grenzung
Geschwindigkeitsbe-
grenzung mit Zusatz-
zeichen
(Zusammen mit der
Geschwindigkeitsbe-
grenzung angezeigt)
(Anzeigebeispiel)
Bei Nässe
Bei Regen
Schnee- oder Eis-
glätte
Auf-/Abfahrt*
Zusatzzeichen vor-
handen
(Inhalt nicht erkannt)
Beginn/Ende eines Überholverbots
Ende aller Streckenverbote
(Aufhebung aller Beschränkungen. Es gel-
ten wieder die allgemeinen Verkehrsre-
geln.)
