6577-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47D01M_(EM)
7
Wartung und Pflege des Fahrzeugs

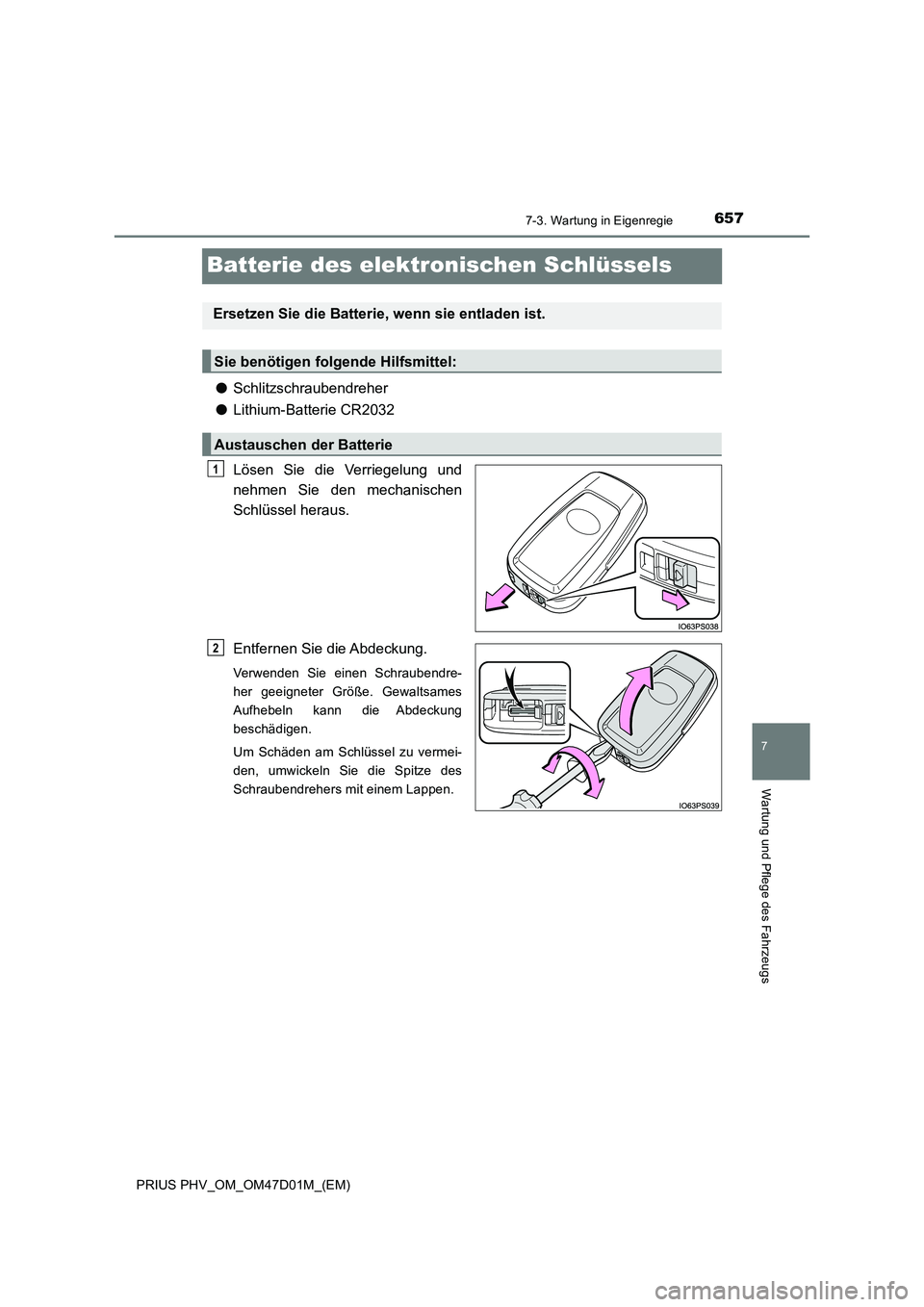

Batterie des elektronischen Schlüssels
●Schlitzschraubendreher
●Lithium-Batterie CR2032
Lösen Sie die Verriegelung und
nehmen Sie den mechanischen
Schlüssel heraus.
Entfernen Sie die Abdeckung.
Verwenden Sie einen Schraubendre-
her geeigneter Größe. Gewaltsames
Aufhebeln kann die Abdeckung
beschädigen.
Um Schäden am Schlüssel zu vermei-
den, umwickeln Sie die Spitze des
Schraubendrehers mit einem Lappen.
Ersetzen Sie die Batterie, wenn sie entladen ist.
Sie benötigen folgende Hilfsmittel:
Austauschen der Batterie
1
2

6587-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47D01M_(EM)
Nehmen Sie die leere Batterie her-
aus.
Ist die Batterie nach dem Entfernen der
Abdeckung nicht zu sehen, weil das
elektronische Schlüsselmodul an der
oberen Abdeckung haftet, entfernen
Sie das elektronische Schlüsselmodul
von der Abdeckung, sodass die Batte-
rie wie in der Abbildung gezeigt sicht-
bar wird.
Verwenden Sie zum Entfernen der Batterie einen Schraubendreher geeigneter
Größe.
Setzen Sie die neue Batterie mit nach oben weisendem Pluspol (+) ein.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
■Verwenden Sie eine Lithium-Batterie vom Typ CR2032
●Batterien sind bei jedem Toyota-Vertragshändler bzw. jeder Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt sowie in Elektrogeräteläden oder Kame-
rageschäften erhältlich.
●Ersetzen Sie die Batterie ausschließlich durch die vom Hersteller empfohlene oder
eine gleichwertige Batterie.
●Entsorgen Sie verbrauchte Batterien gemäß den geltenden Gesetzen.
■Wenn die Batterie des elektronischen Schlüssels leer ist
Folgende Symptome können auftreten:
●Das intelligente Zugangs- und Startsystem und die Fernbedienung funktionieren
nicht ordnungsgemäß.
●Die Reichweite wird geringer.
3
4

6597-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47D01M_(EM)
7
Wartung und Pflege des Fahrzeugs

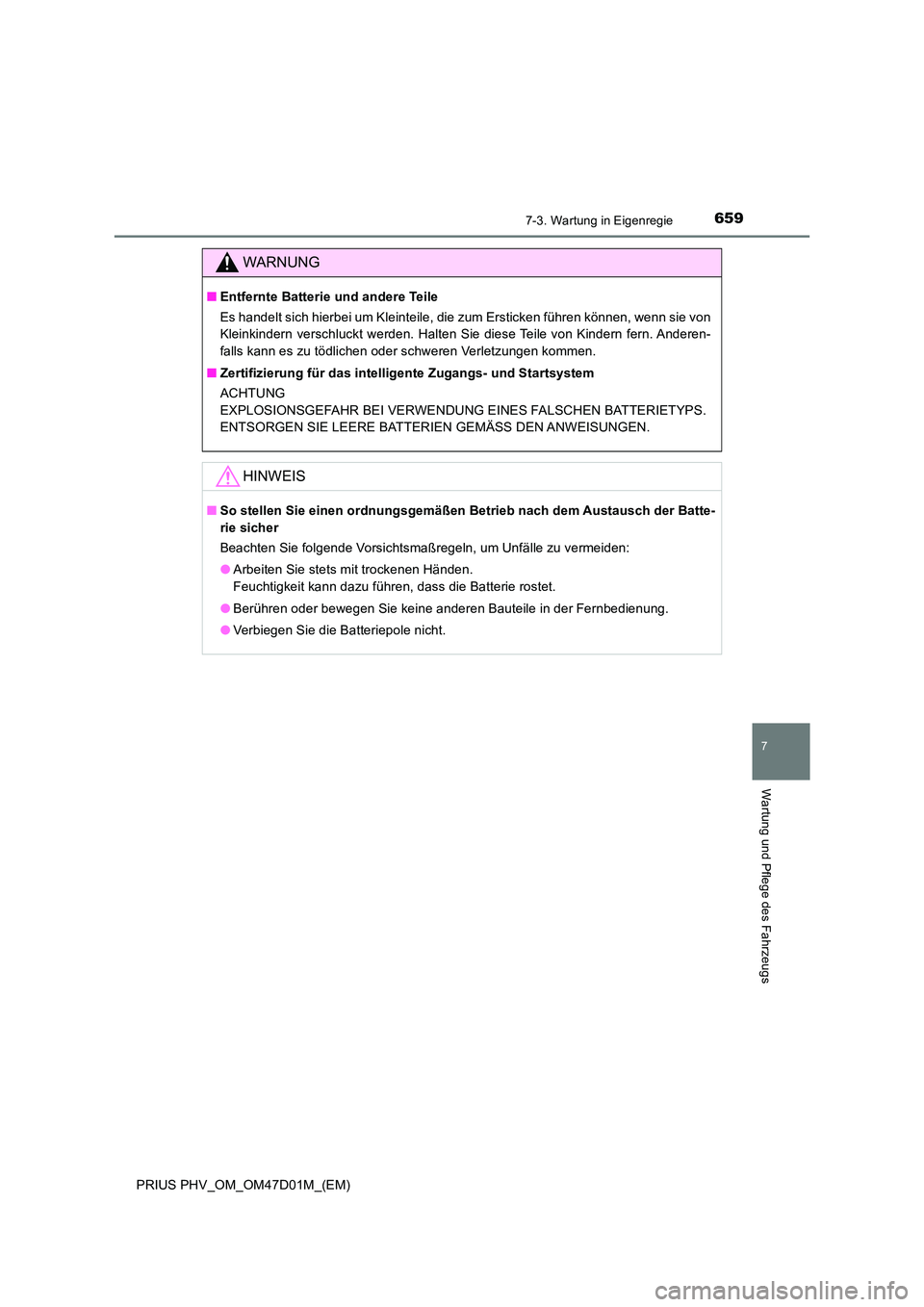

WARNUNG
■Entfernte Batterie und andere Teile
Es handelt sich hierbei um Kleinteile, die zum Ersticken führen können, wenn sie von
Kleinkindern verschluckt werden. Halten Sie diese Teile von Kindern fern. Anderen-
falls kann es zu tödlichen oder schweren Verletzungen kommen.
■ Zertifizierung für das intelligente Zugangs- und Startsystem
ACHTUNG
EXPLOSIONSGEFAHR BEI VERWENDUNG EINES FALSCHEN BATTERIETYPS.
ENTSORGEN SIE LEERE BATTERIEN GEMÄSS DEN ANWEISUNGEN.
HINWEIS
■ So stellen Sie einen ordnungsgemäßen Betrieb nach dem Austausch der Batte-
rie sicher
Beachten Sie folgende Vorsichtsmaßregeln, um Unfälle zu vermeiden:
● Arbeiten Sie stets mit trockenen Händen.
Feuchtigkeit kann dazu führen, dass die Batterie rostet.
● Berühren oder bewegen Sie keine anderen Bauteile in der Fernbedienung.
● Verbiegen Sie die Batteriepole nicht.

6607-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47D01M_(EM)

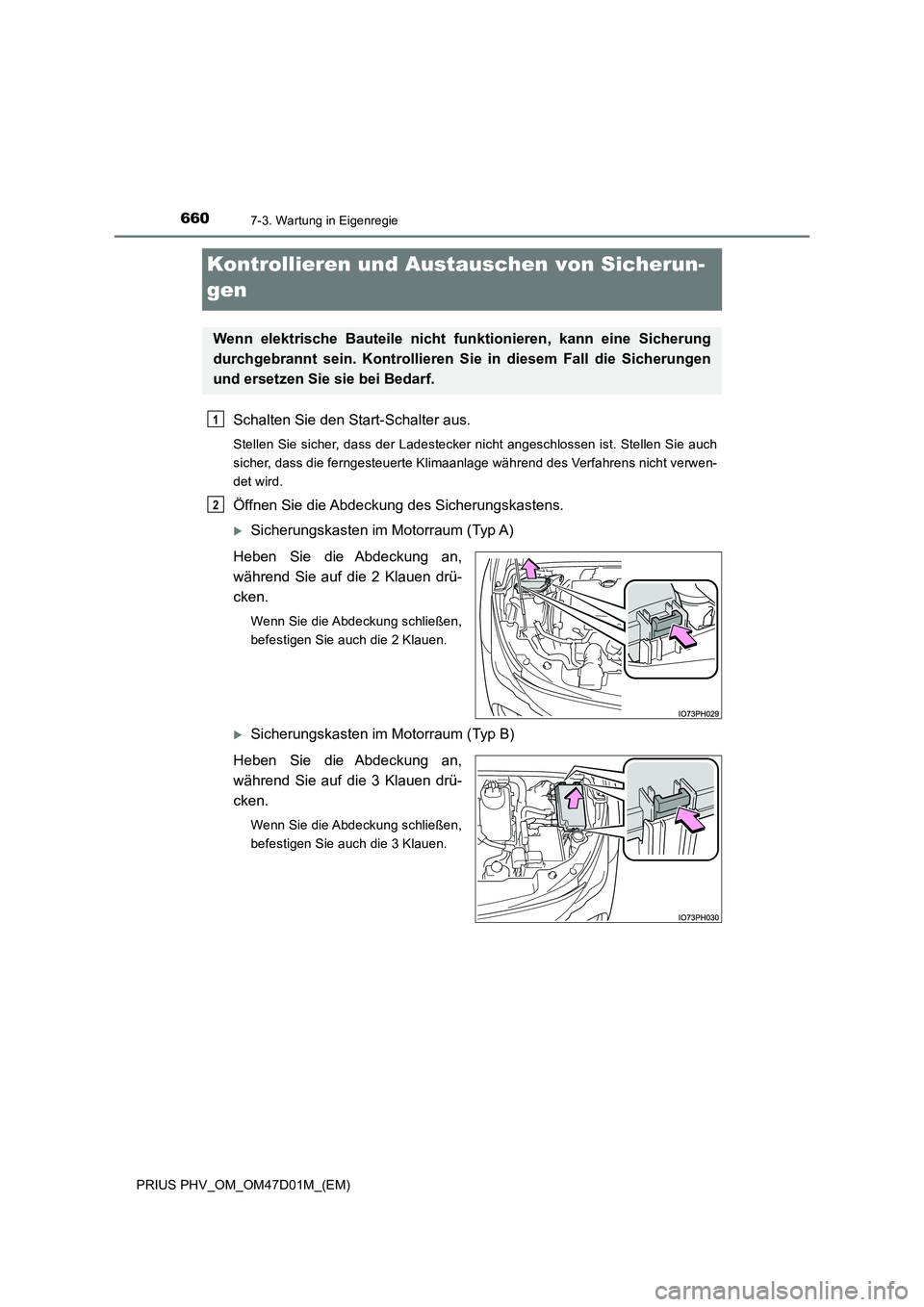

Kontrollieren und Austauschen von Sicherun-
gen
Schalten Sie den Start-Schalter aus.
Stellen Sie sicher, dass der Ladestecker nicht angeschlossen ist. Stellen Sie auch
sicher, dass die ferngesteuerte Klimaanlage während des Verfahrens nicht verwen-
det wird.
Öffnen Sie die Abdeckung des Sicherungskastens.
Sicherungskasten im Motorraum (Typ A)
Heben Sie die Abdeckung an,
während Sie auf die 2 Klauen drü-
cken.
Wenn Sie die Abdeckung schließen,
befestigen Sie auch die 2 Klauen.
Sicherungskasten im Motorraum (Typ B)
Heben Sie die Abdeckung an,
während Sie auf die 3 Klauen drü-
cken.
Wenn Sie die Abdeckung schließen,
befestigen Sie auch die 3 Klauen.
Wenn elektrische Bauteile nicht funktionieren, kann eine Sicherung
durchgebrannt sein. Kontrollieren Sie in diesem Fall die Sicherungen
und ersetzen Sie sie bei Bedarf.
1
2

6617-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47D01M_(EM)
7
Wartung und Pflege des Fahrzeugs

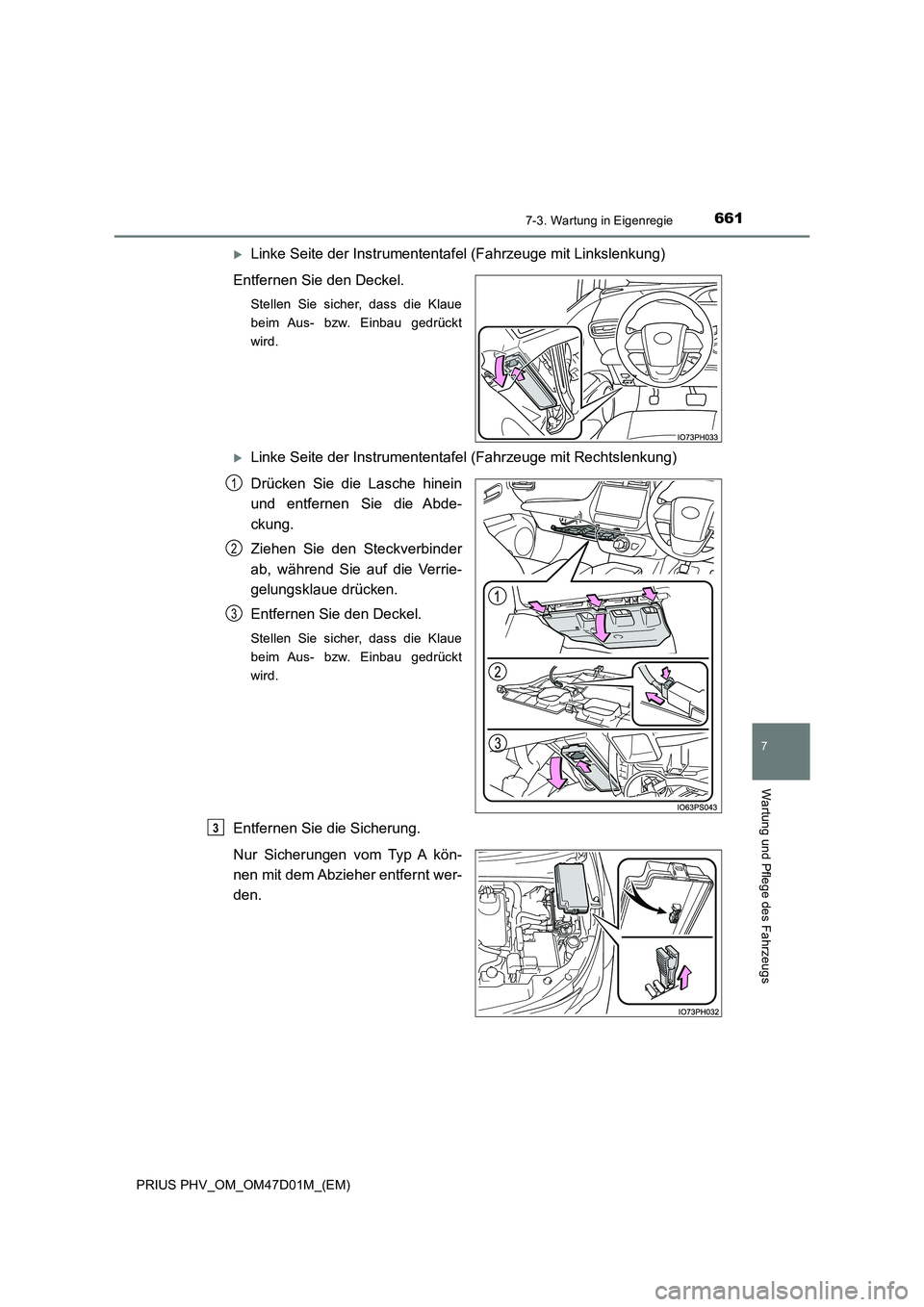

Linke Seite der Instrumententafel (Fahrzeuge mit Linkslenkung)
Entfernen Sie den Deckel.
Stellen Sie sicher, dass die Klaue
beim Aus- bzw. Einbau gedrückt
wird.
Linke Seite der Instrumententafel (Fahrzeuge mit Rechtslenkung)
Drücken Sie die Lasche hinein
und entfernen Sie die Abde-
ckung.
Ziehen Sie den Steckverbinder
ab, während Sie auf die Verrie-
gelungsklaue drücken.
Entfernen Sie den Deckel.
Stellen Sie sicher, dass die Klaue
beim Aus- bzw. Einbau gedrückt
wird.
Entfernen Sie die Sicherung.
Nur Sicherungen vom Typ A kön-
nen mit dem Abzieher entfernt wer-
den.
1
2
3
3

6627-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47D01M_(EM)
Prüfen Sie, ob die Sicherung durchgebrannt ist.
Sicherung in Ordnung
Sicherung durchgebrannt
Ersetzen Sie eine durchgebrannte Sicherung durch eine neue Sicherung mit
passender Amperezahl. Die Amperezahl ist auf dem Deckel des Sicherungskas-
tens angegeben.
4
1
2
Ty p ATyp B
Ty p C

6637-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47D01M_(EM)
7
Wartung und Pflege des Fahrzeugs
■Nach dem Austausch einer Sicherung
● Wenn die Leuchten auch nach dem Austausch der Sicherung nicht funktionieren,
muss eventuell eine Lampe ausgewechselt werden. ( S. 664)
● Falls die neue Sicherung ebenfalls durchbrennt, lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
■ Wenn eine Überlast in einem Schaltkreis vorliegt
Die Sicherungen sind so ausgelegt, dass sie durchbrennen, bevor der Kabelbaum
beschädigt wird.
■ Beim Auswechseln von Lampen
Toyota empfiehlt, die für dieses Fahrzeug vorgesehenen Original-Toyota-Ersatzteile zu
verwenden. Da einige Lampen mit Überlast-Schutzschaltungen verbunden sind, sind
Teile anderer Hersteller bzw. Teile, die nicht für dieses Fahrzeug vorgesehen sind,
eventuell nicht verwendbar.
WARNUNG
■ So vermeiden Sie Systemausfälle und Fahrzeugbrand
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu Schäden am Fahrzeug und möglicherweise zu einem Brand
oder Verletzungen kommen.
● Verwenden Sie niemals eine Sicherung mit höherer Amperezahl und setzen Sie
auf keinen Fall einen Ersatzgegenstand ein.
● Verwenden Sie nur Original-Toyota-Sicherungen oder gleichwertige Sicherungen.
Ersetzen Sie niemals eine Sicherung durch einen Draht, auch nicht als Übergangs-
lösung.
● Nehmen Sie keine Veränderungen an Sicherungen oder Sicherungskästen vor.
HINWEIS
■Vor dem Austausch von Sicherungen
Lassen Sie die Ursache für die elektrische Überlastung so bald wie möglich von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt feststellen und reparieren.

6647-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47D01M_(EM)

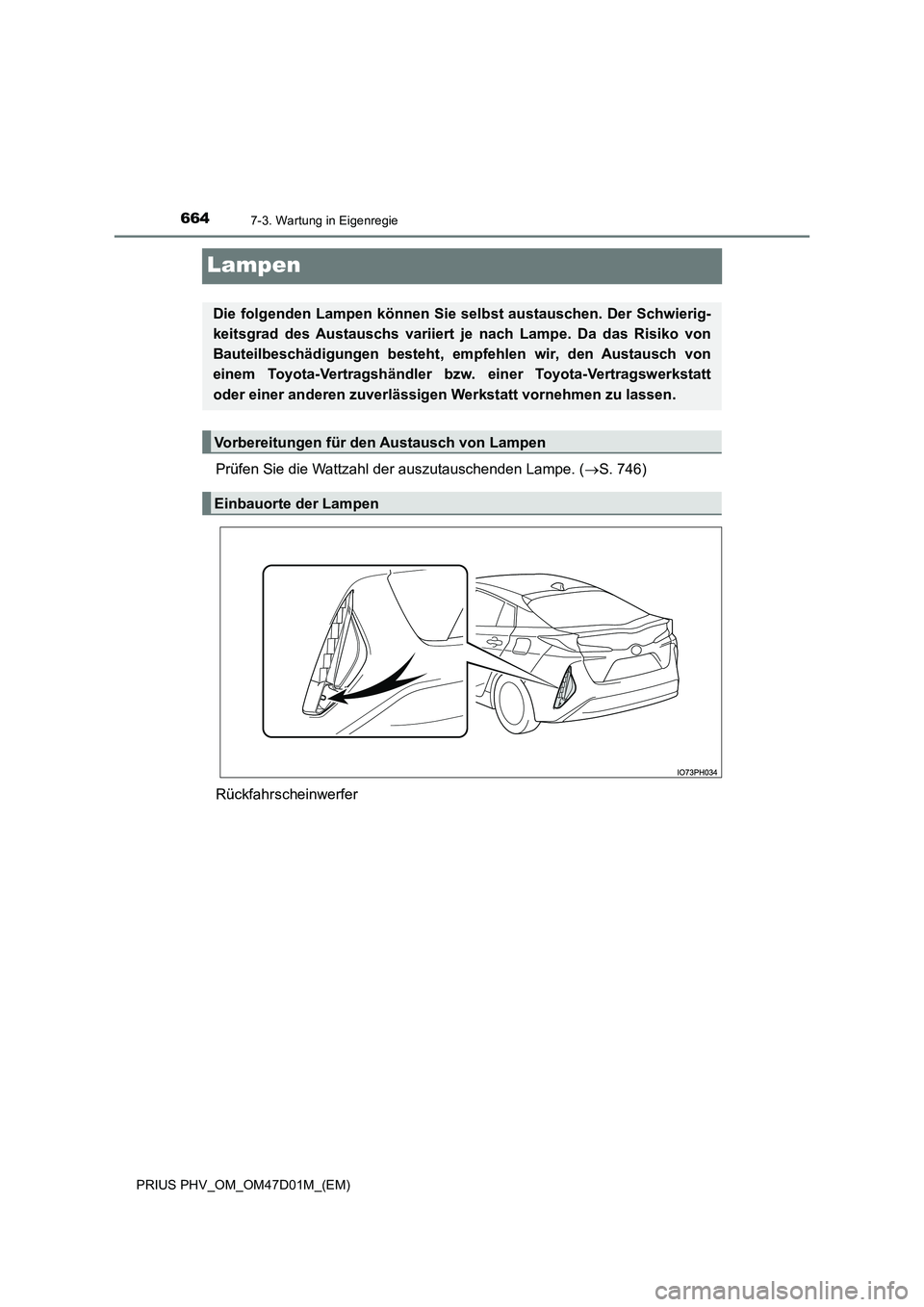

Lampen
Prüfen Sie die Wattzahl der auszutauschenden Lampe. (S. 746)
Rückfahrscheinwerfer
Die folgenden Lampen können Sie selbst austauschen. Der Schwierig-
keitsgrad des Austauschs variiert je nach Lampe. Da das Risiko von
Bauteilbeschädigungen besteht, em pfehlen wir, den Austausch von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt vornehmen zu lassen.
Vorbereitungen für den Austausch von Lampen
Einbauorte der Lampen
