2018 TOYOTA PRIUS PLUG-IN HYBRID Betriebsanleitungen (in German)

25Bildindex
PRIUS PHV_OM_OM47D01M_(EM)TRIP-Schalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 221
Lenkradschalter für das Audiosystem
*2
Instrumentenschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 203
Schalter für das Abstandsregelsystem . . . . . . . . . . . . . . . . . . . . . . S. 435
LDA-Schalter (Spurwechselwarnung mit Steuerung
der Lenkung). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 415
Schalter für die Geschwindigkeitsregelung . . . . . . . . . . . . . . . . . . S. 427
Schalter für den Geschwindigkeitsbegrenzer . . . . . . . . . . . . . . . . . S. 445
Sprechschalter
*2
Telefonschalter*2
*1: Falls vorhanden
*2: Siehe “Navigationssystem Betriebsanleitung”.
1
2
3
4
5
6
7
8
9

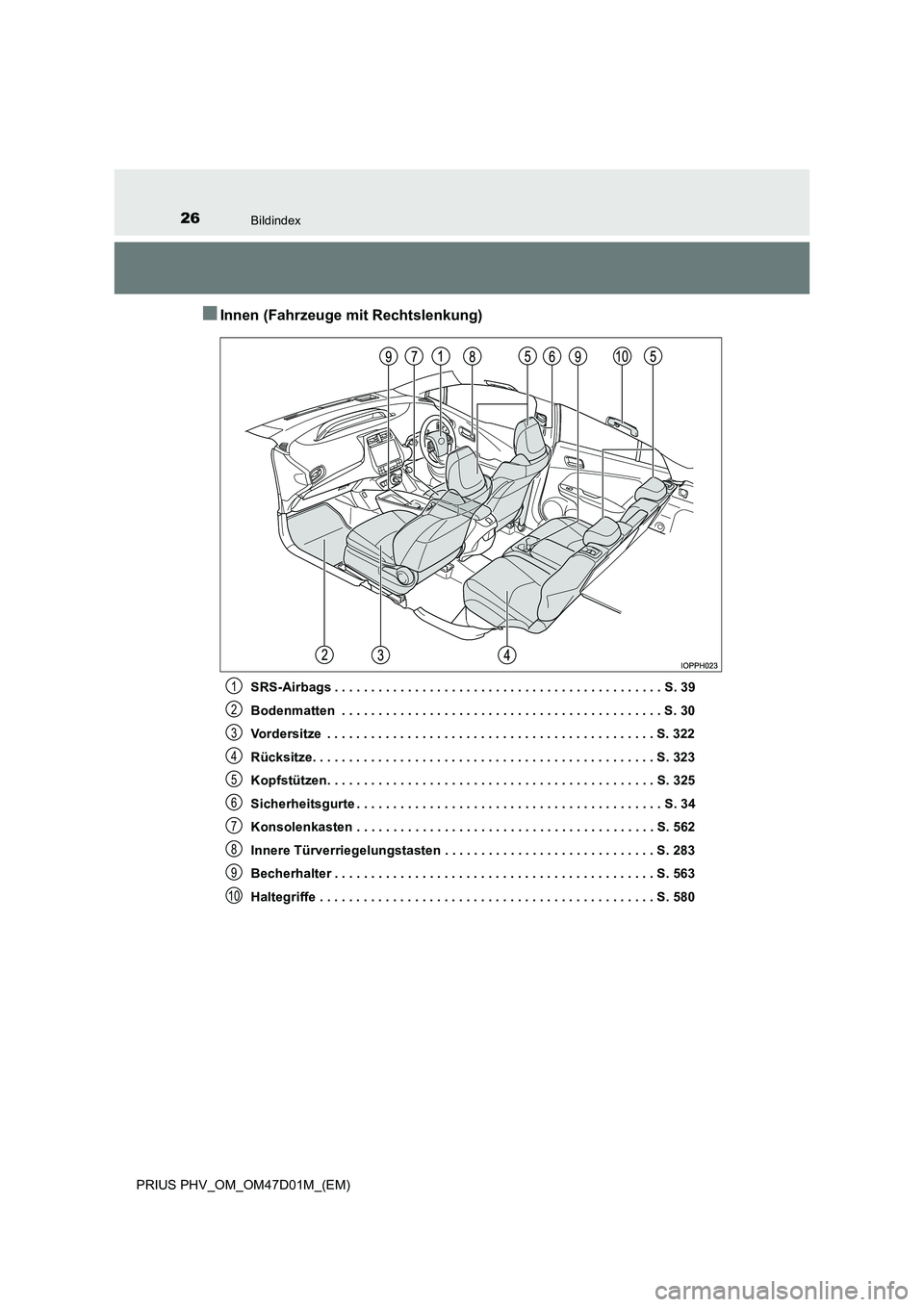

26Bildindex
PRIUS PHV_OM_OM47D01M_(EM)
■Innen (Fahrzeuge mit Rechtslenkung)
SRS-Airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 39
Bodenmatten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 30
Vordersitze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 322
Rücksitze. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 323
Kopfstützen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 325
Sicherheitsgurte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 34
Konsolenkasten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 562
Innere Türverriegelungstasten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 283
Becherhalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 563
Haltegriffe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 580
1
2
3
4
5
6
7
8
9
10

27Bildindex
PRIUS PHV_OM_OM47D01M_(EM)
Innenrückspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 330
Sonnenblenden*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 571
Schminkspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 571
Innenraumleuchten*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 559, 560
Fahrgastleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 559
1
2
3
4
*1: Bringen Sie NIEMALS einen nach hin-
ten gerichteten Kindersitz auf einem
Sitz an, der durch einen davor befindli-
chen BETRIEBSBEREITEN AIRBAG
geschützt wird. Anderenfalls könnten
dem KIND TÖDLICHE oder SCHWERE
VERLETZUNGEN zugefügt werden.
( S. 60)
*2: Die Abbildung zeigt jene des vorderen Bereichs, im hinteren Bereich befinden
sich jedoch weitere.

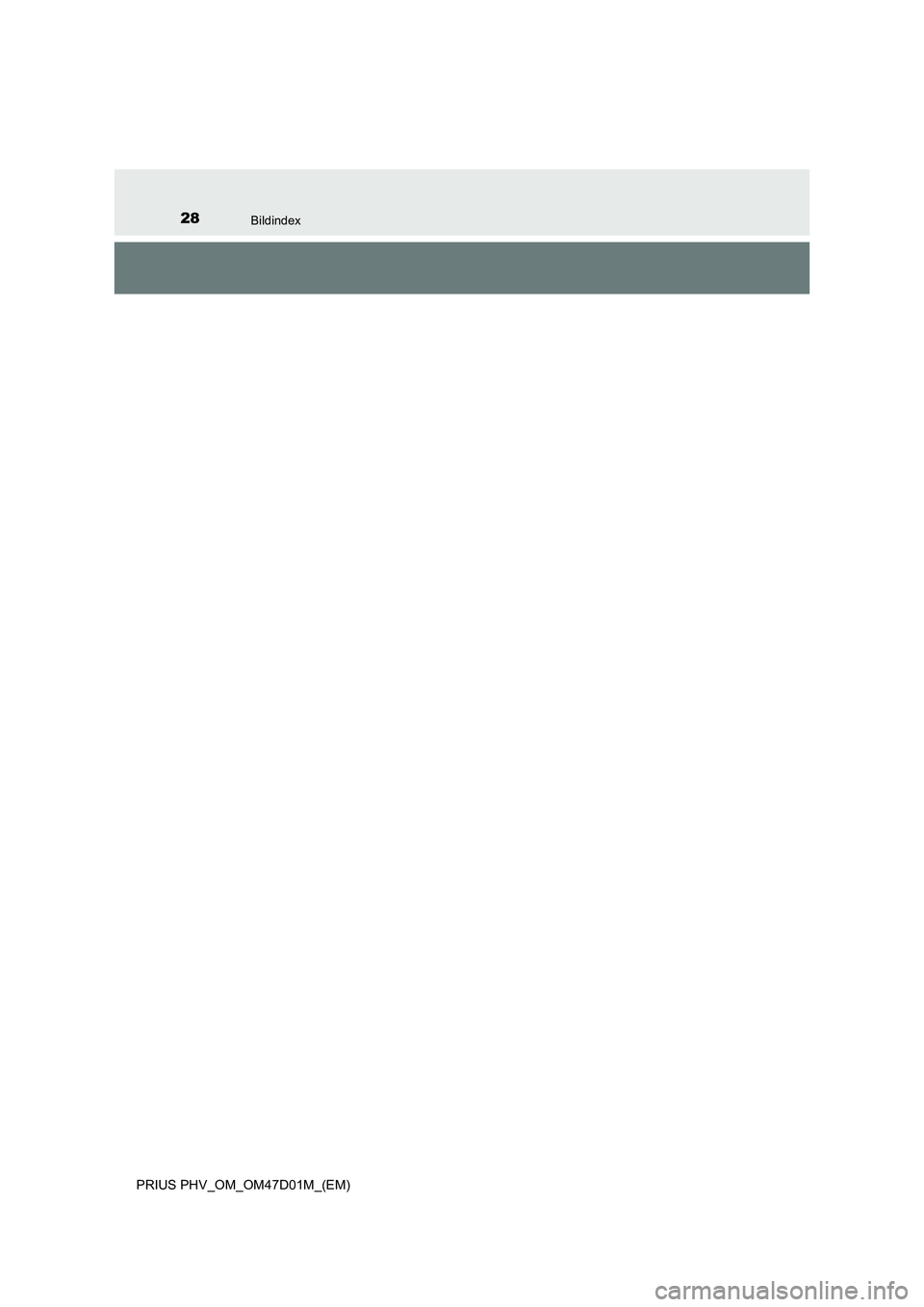

28Bildindex
PRIUS PHV_OM_OM47D01M_(EM)

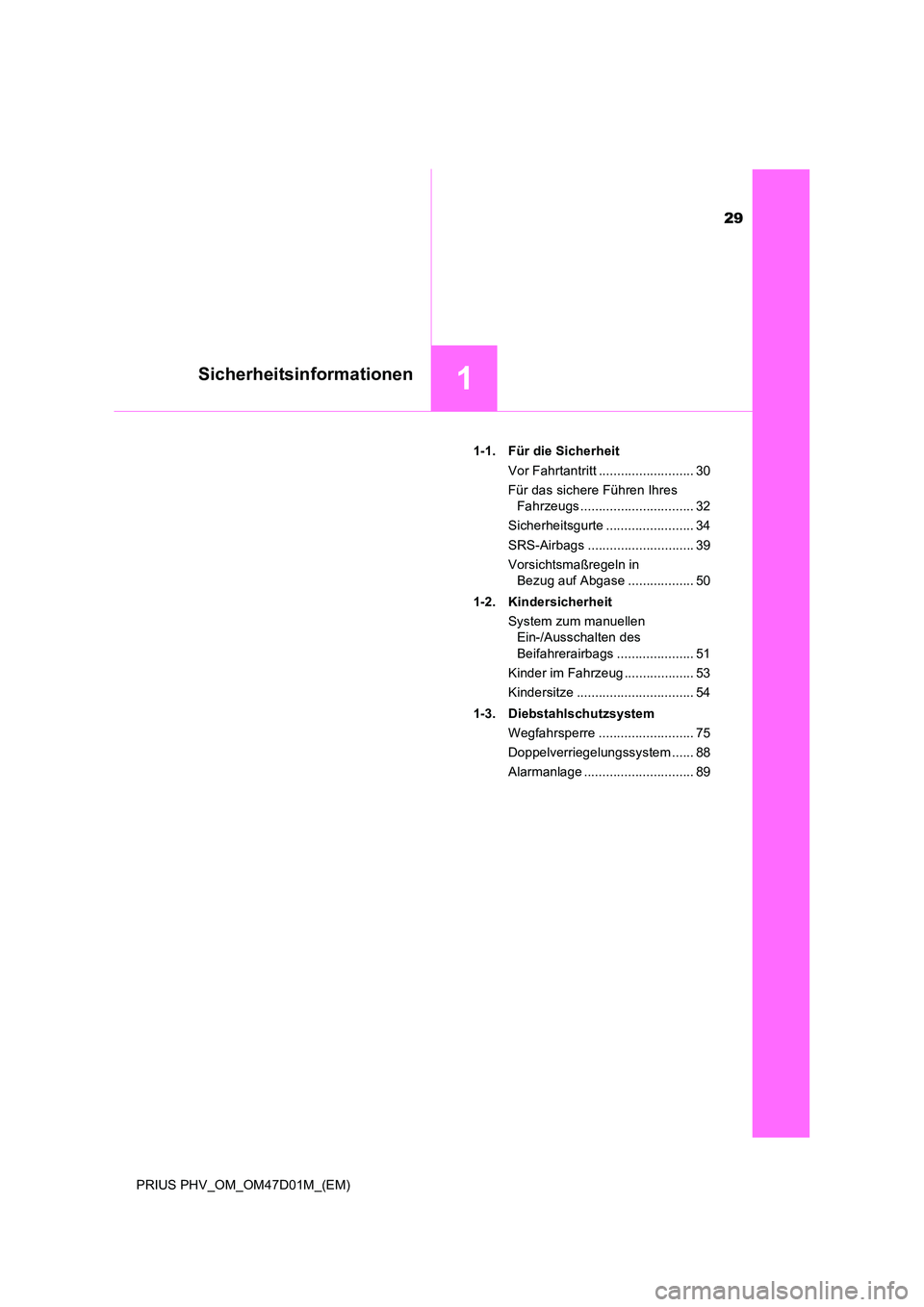

29
1Sicherheitsinformationen
PRIUS PHV_OM_OM47D01M_(EM)
1-1. Für die Sicherheit
Vor Fahrtantritt .......................... 30
Für das sichere Führen Ihres
Fahrzeugs ............................... 32
Sicherheitsgurte ........................ 34
SRS-Airbags ............................. 39
Vorsichtsmaßregeln in
Bezug auf Abgase .................. 50
1-2. Kindersicherheit
System zum manuellen
Ein-/Ausschalten des
Beifahrerairbags ..................... 51
Kinder im Fahrzeug ................... 53
Kindersitze ................................ 54
1-3. Diebstahlschutzsystem
Wegfahrsperre .......................... 75
Doppelverriegelungssystem ...... 88
Alarmanlage .............................. 89

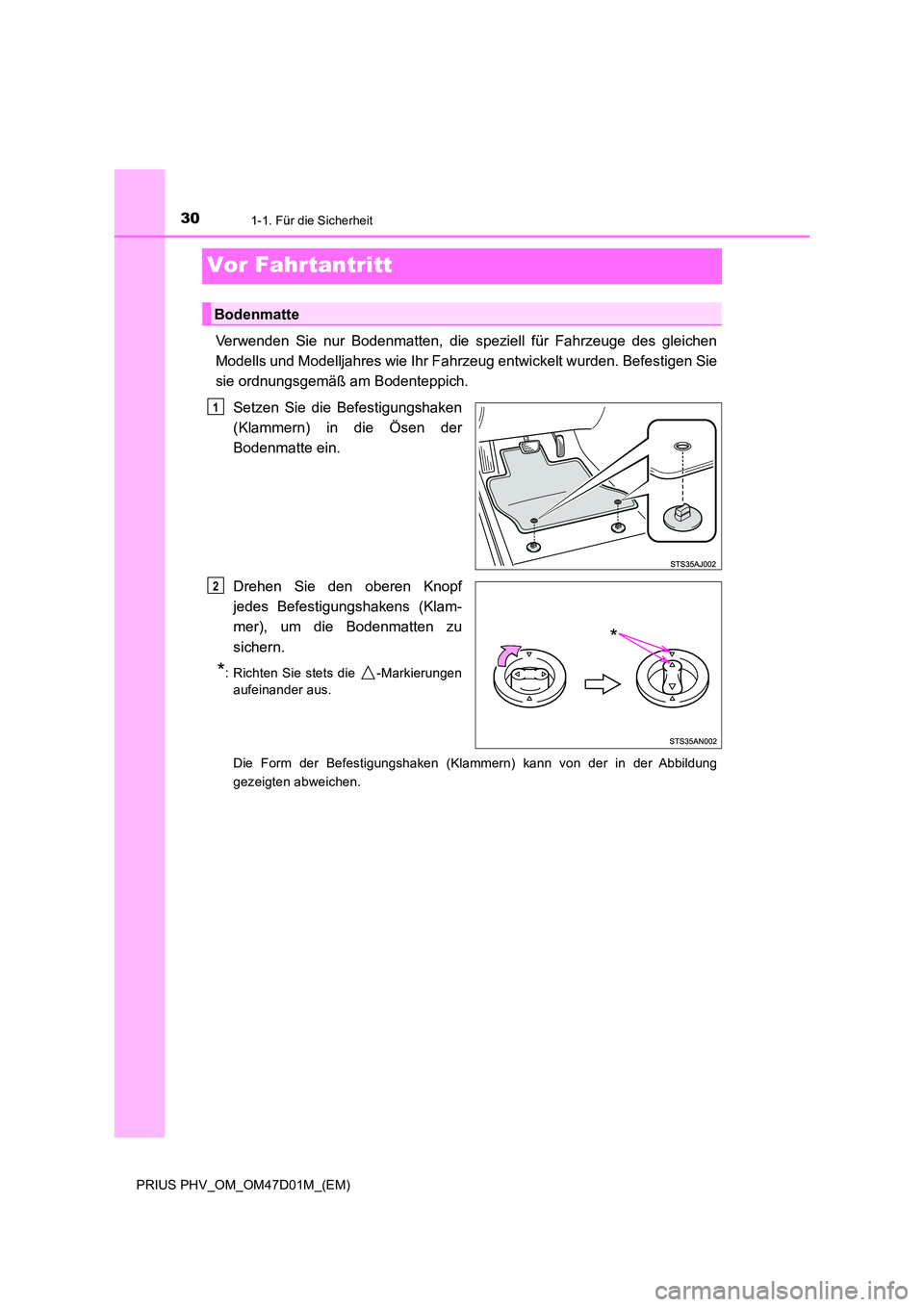

301-1. Für die Sicherheit
PRIUS PHV_OM_OM47D01M_(EM)
Vor Fahrtantritt
Verwenden Sie nur Bodenmatten, die speziell für Fahrzeuge des gleichen
Modells und Modelljahres wie Ihr Fahrzeug entwickelt wurden. Befestigen Sie
sie ordnungsgemäß am Bodenteppich.
Setzen Sie die Befestigungshaken
(Klammern) in die Ösen der
Bodenmatte ein.
Drehen Sie den oberen Knopf
jedes Befestigungshakens (Klam-
mer), um die Bodenmatten zu
sichern.
*: Richten Sie stets die -Markierungen
aufeinander aus.
Die Form der Befestigungshaken (Klammern) kann von der in der Abbildung
gezeigten abweichen.
Bodenmatte
1
*
2

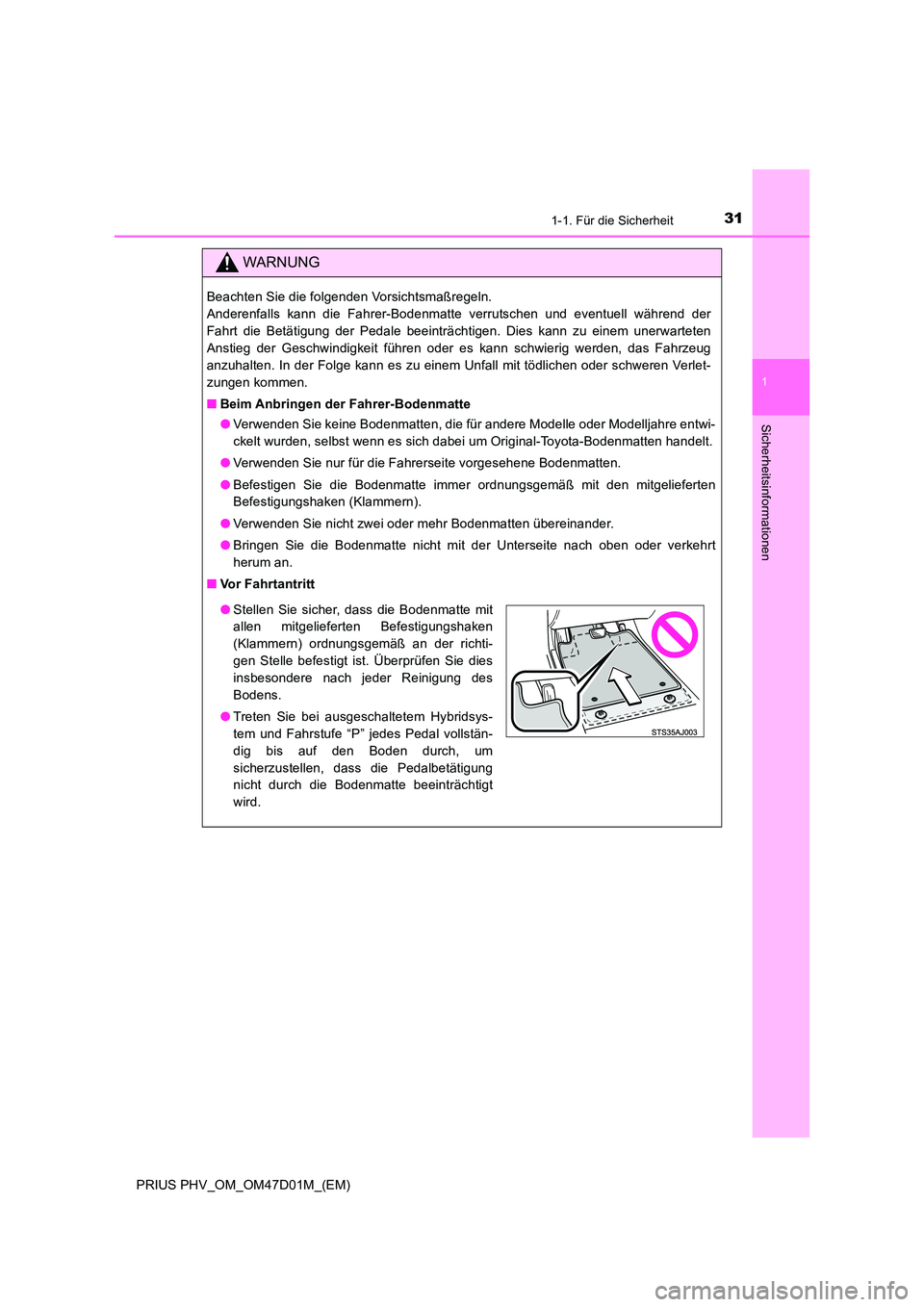

311-1. Für die Sicherheit
1
PRIUS PHV_OM_OM47D01M_(EM)
Sicherheitsinformationen
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann die Fahrer-Bodenmatte verrutschen und eventuell während der
Fahrt die Betätigung der Pedale beeinträchtigen. Dies kann zu einem unerwarteten
Anstieg der Geschwindigkeit führen oder es kann schwierig werden, das Fahrzeug
anzuhalten. In der Folge kann es zu einem Unfall mit tödlichen oder schweren Verlet-
zungen kommen.
■ Beim Anbringen der Fahrer-Bodenmatte
● Verwenden Sie keine Bodenmatten, die für andere Modelle oder Modelljahre entwi-
ckelt wurden, selbst wenn es sich dabei um Original-Toyota-Bodenmatten handelt.
● Verwenden Sie nur für die Fahrerseite vorgesehene Bodenmatten.
● Befestigen Sie die Bodenmatte immer ordnungsgemäß mit den mitgelieferten
Befestigungshaken (Klammern).
● Verwenden Sie nicht zwei oder mehr Bodenmatten übereinander.
● Bringen Sie die Bodenmatte nicht mit der Unterseite nach oben oder verkehrt
herum an.
■ Vor Fahrtantritt
●Stellen Sie sicher, dass die Bodenmatte mit
allen mitgelieferten Befestigungshaken
(Klammern) ordnungsgemäß an der richti-
gen Stelle befestigt ist. Überprüfen Sie dies
insbesondere nach jeder Reinigung des
Bodens.
● Treten Sie bei ausgeschaltetem Hybridsys-
tem und Fahrstufe “P” jedes Pedal vollstän-
dig bis auf den Boden durch, um
sicherzustellen, dass die Pedalbetätigung
nicht durch die Bodenmatte beeinträchtigt
wird.

321-1. Für die Sicherheit
PRIUS PHV_OM_OM47D01M_(EM)
Für das sichere Führen Ihres Fahrzeugs
Stellen Sie die Neigung der
Rückenlehne so ein, dass Sie auf-
recht sitzen und sich zum Lenken
nicht nach vorn beugen müssen.
( S. 322)
Stellen Sie den Sitz so ein, dass
Sie die Pedale vollständig durch-
treten können und Ihre Arme leicht
angewinkelt sind, wenn Sie das
Lenkrad halten. ( S. 322)
Arretieren Sie die Kopfstütze so, dass sich die Mitte der Kopfstütze auf
Ohrhöhe befindet. ( S. 325)
Legen Sie den Sicherheitsgurt ordnungsgemäß an. ( S. 34)
Stellen Sie vor Fahrtantritt sicher, dass alle Insassen ihren Sicherheitsgurt
angelegt haben. ( S. 34)
Verwenden Sie so lange einen für das Alter und die Größe des Kindes geeig-
neten Kindersitz, bis das Kind groß genug ist, um den Sicherheitsgurt ord-
nungsgemäß anlegen zu können. ( S. 54)
Stellen Sie sicher, dass Sie eine gute Sicht nach hinten haben, indem Sie den
Innenrückspiegel und die Außenspiegel richtig einstellen. ( S. 330, 332)
Damit Sie das Fahrzeug sicher führen können, stellen Sie vor Fahrtan-
tritt Sitz und Spiegel entsprechend ein.
Richtige Fahrhaltung
1
2
Ordnungsgemäße Verwendung der Sicherheitsgurte
Einstellen der Spiegel
3
4
