2018 TOYOTA PRIUS PLUG-IN HYBRID Betriebsanleitungen (in German)

5696-3. Verwendung der Ablagemöglichkeiten
PRIUS PHV_OM_OM47D01M_(EM)
6
Innenraumausstattung

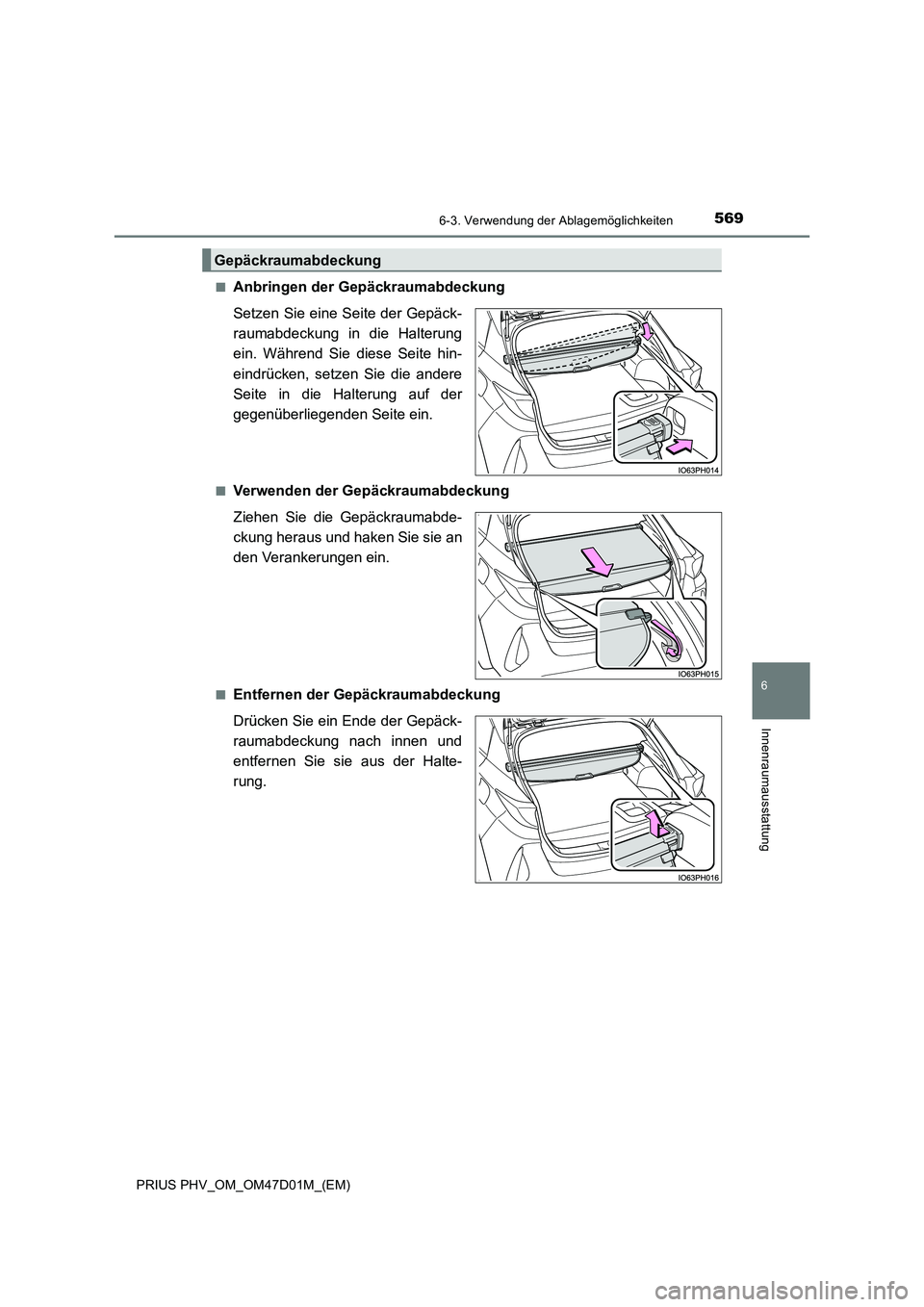

■Anbringen der Gepäckraumabdeckung
Setzen Sie eine Seite der Gepäck-
raumabdeckung in die Halterung
ein. Während Sie diese Seite hin-
eindrücken, setzen Sie die andere
Seite in die Halterung auf der
gegenüberliegenden Seite ein.
■Verwenden der Gepäckraumabdeckung
Ziehen Sie die Gepäckraumabde-
ckung heraus und haken Sie sie an
den Verankerungen ein.
■Entfernen der Gepäckraumabdeckung
Drücken Sie ein Ende der Gepäck-
raumabdeckung nach innen und
entfernen Sie sie aus der Halte-
rung.
Gepäckraumabdeckung

5706-3. Verwendung der Ablagemöglichkeiten
PRIUS PHV_OM_OM47D01M_(EM)

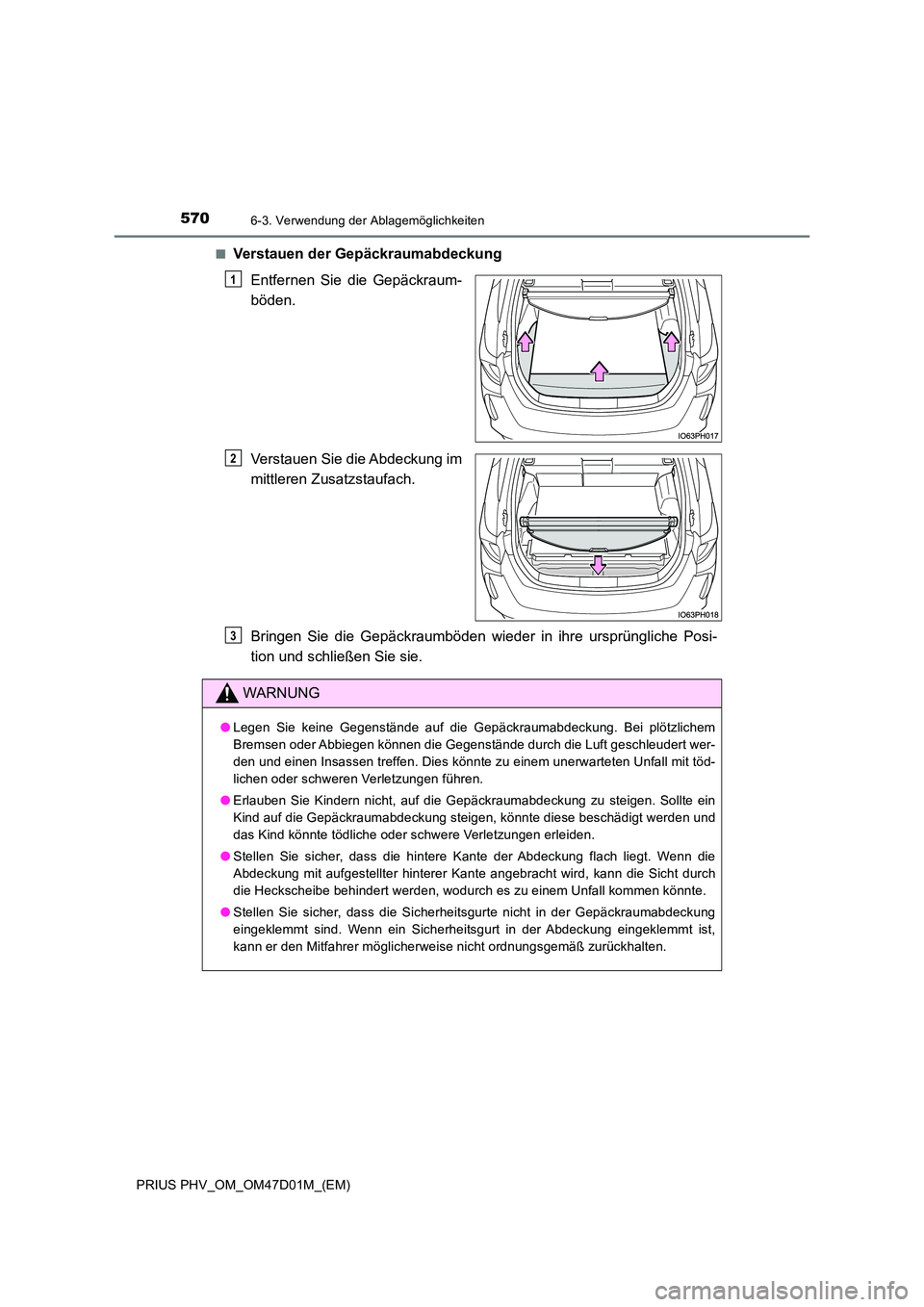

■Verstauen der Gepäckraumabdeckung
Entfernen Sie die Gepäckraum-
böden.
Verstauen Sie die Abdeckung im
mittleren Zusatzstaufach.
Bringen Sie die Gepäckraumböden wieder in ihre ursprüngliche Posi-
tion und schließen Sie sie.
1
2
WARNUNG
● Legen Sie keine Gegenstände auf die Gepäckraumabdeckung. Bei plötzlichem
Bremsen oder Abbiegen können die Gegenstände durch die Luft geschleudert wer-
den und einen Insassen treffen. Dies könnte zu einem unerwarteten Unfall mit töd-
lichen oder schweren Verletzungen führen.
● Erlauben Sie Kindern nicht, auf die Gepäckraumabdeckung zu steigen. Sollte ein
Kind auf die Gepäckraumabdeckung steigen, könnte diese beschädigt werden und
das Kind könnte tödliche oder schwere Verletzungen erleiden.
● Stellen Sie sicher, dass die hintere Kante der Abdeckung flach liegt. Wenn die
Abdeckung mit aufgestellter hinterer Kante angebracht wird, kann die Sicht durch
die Heckscheibe behindert werden, wodurch es zu einem Unfall kommen könnte.
● Stellen Sie sicher, dass die Sicherheitsgurte nicht in der Gepäckraumabdeckung
eingeklemmt sind. Wenn ein Sicherheitsgurt in der Abdeckung eingeklemmt ist,
kann er den Mitfahrer möglicherweise nicht ordnungsgemäß zurückhalten.
3

5716-4. Verwendung der weiteren Innenraumausstattung
PRIUS PHV_OM_OM47D01M_(EM)
6
Innenraumausstattung

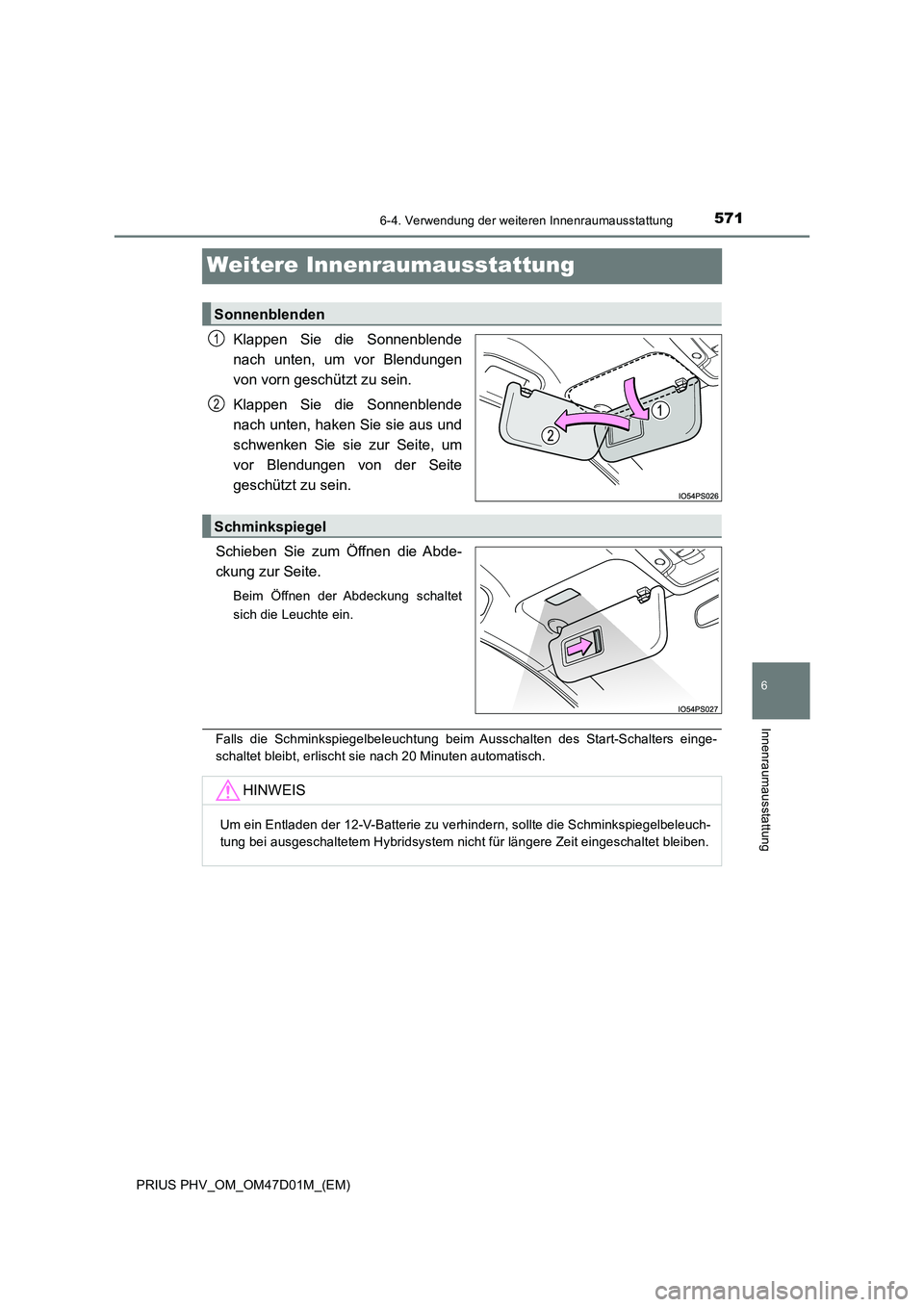

Weitere Innenraumausstattung
Klappen Sie die Sonnenblende
nach unten, um vor Blendungen
von vorn geschützt zu sein.
Klappen Sie die Sonnenblende
nach unten, haken Sie sie aus und
schwenken Sie sie zur Seite, um
vor Blendungen von der Seite
geschützt zu sein.
Schieben Sie zum Öffnen die Abde-
ckung zur Seite.
Beim Öffnen der Abdeckung schaltet
sich die Leuchte ein.
Falls die Schminkspiegelbeleuchtung beim Ausschalten des Start-Schalters einge-
schaltet bleibt, erlischt sie nach 20 Minuten automatisch.
Sonnenblenden
1
2
Schminkspiegel
HINWEIS
Um ein Entladen der 12-V-Batterie zu verhindern, sollte die Schminkspiegelbeleuch-
tung bei ausgeschaltetem Hybridsystem nicht für längere Zeit eingeschaltet bleiben.

572
PRIUS PHV_OM_OM47D01M_(EM)
6-4. Verwendung der weiteren Innenraumausstattung

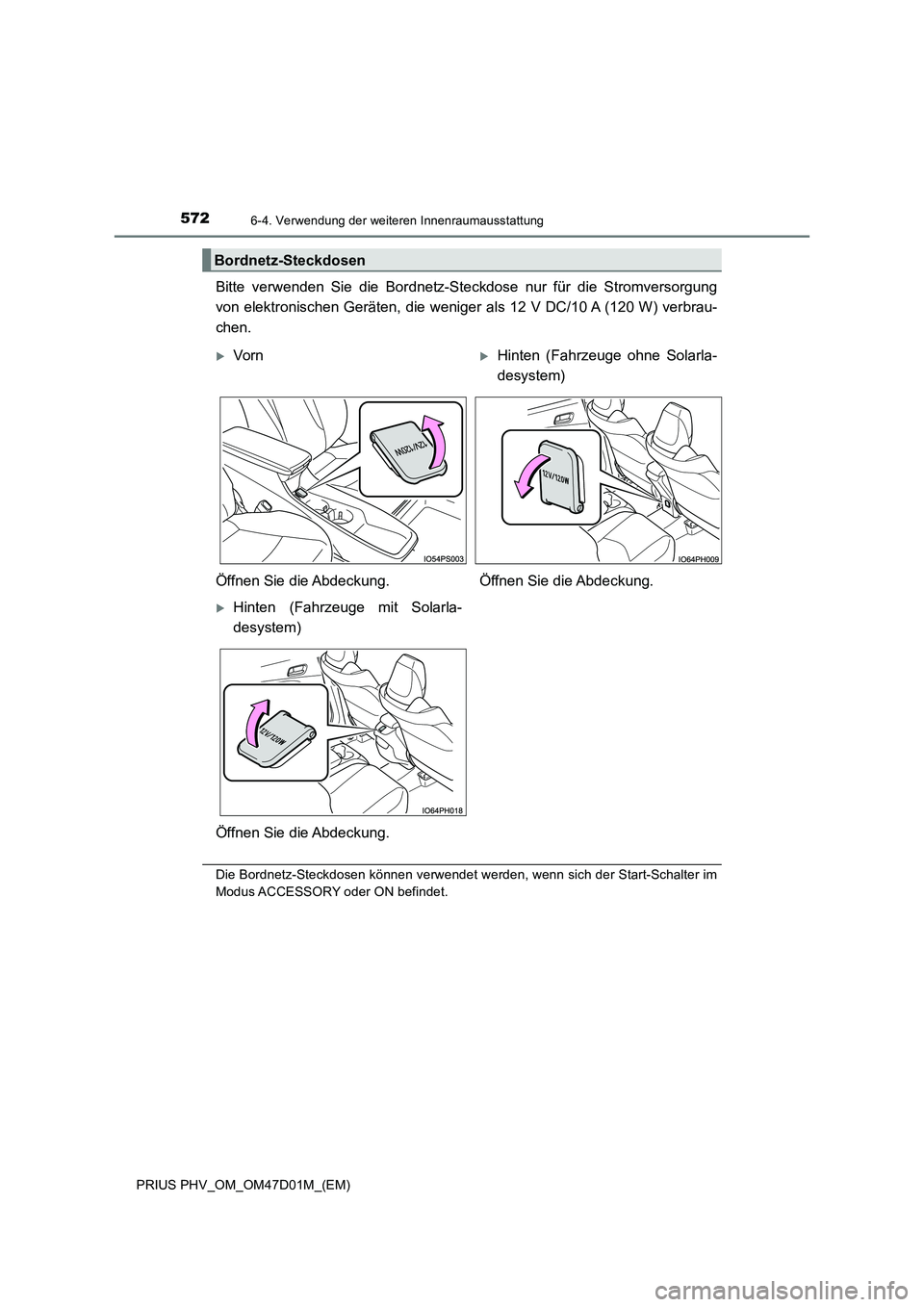

Bitte verwenden Sie die Bordnetz-Steckdose nur für die Stromversorgung
von elektronischen Geräten, die weniger als 12 V DC/10 A (120 W) verbrau-
chen.
Die Bordnetz-Steckdosen können verwendet werden, wenn sich der Start-Schalter im
Modus ACCESSORY oder ON befindet.
Bordnetz-Steckdosen
VornHinten (Fahrzeuge ohne Solarla-
desystem)
Öffnen Sie die Abdeckung. Öffnen Sie die Abdeckung.
Hinten (Fahrzeuge mit Solarla-
desystem)
Öffnen Sie die Abdeckung.

5736-4. Verwendung der weiteren Innenraumausstattung
PRIUS PHV_OM_OM47D01M_(EM)
6
Innenraumausstattung

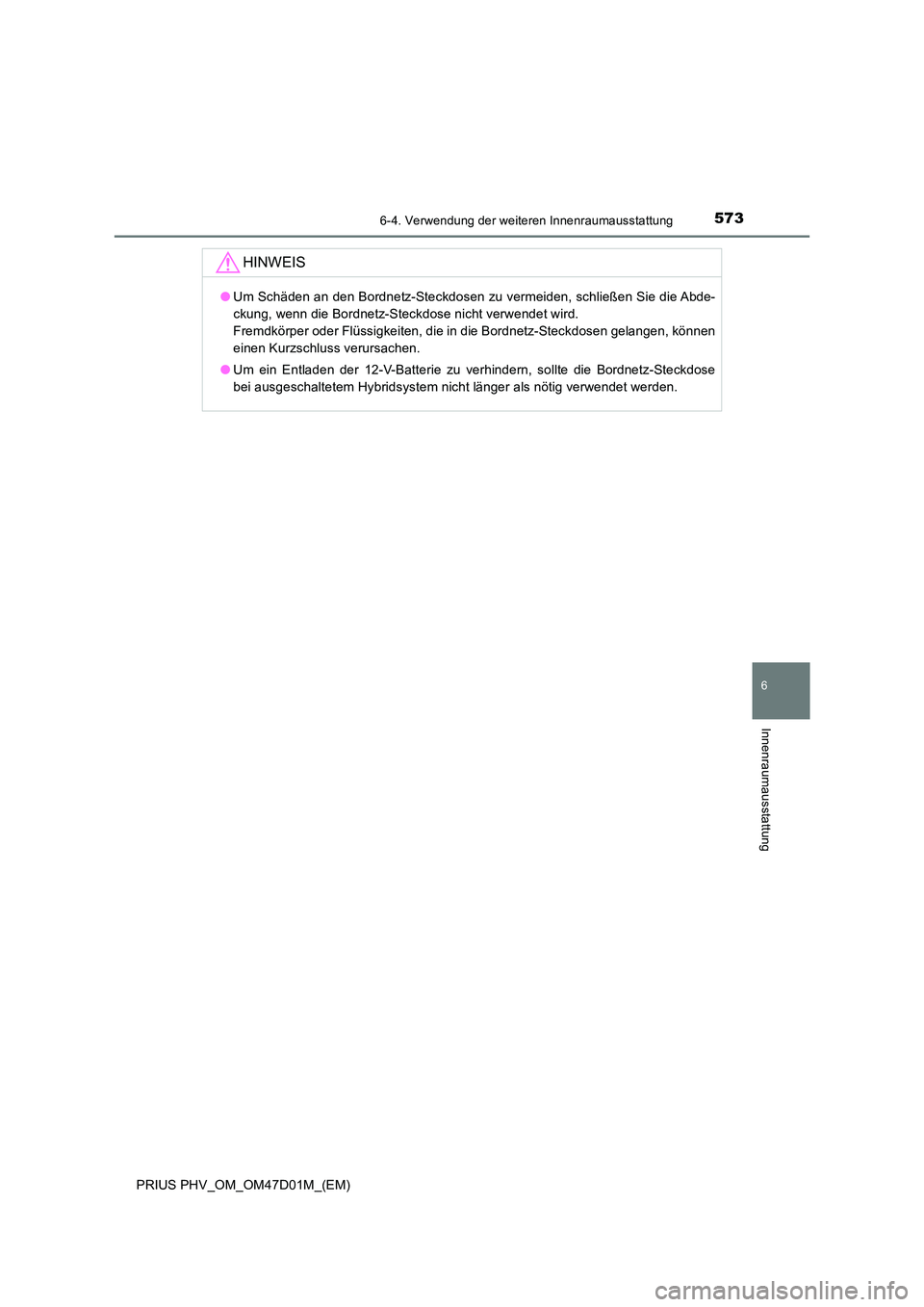

HINWEIS
●Um Schäden an den Bordnetz-Steckdosen zu vermeiden, schließen Sie die Abde-
ckung, wenn die Bordnetz-Steckdose nicht verwendet wird.
Fremdkörper oder Flüssigkeiten, die in die Bordnetz-Steckdosen gelangen, können
einen Kurzschluss verursachen.
● Um ein Entladen der 12-V-Batterie zu verhindern, sollte die Bordnetz-Steckdose
bei ausgeschaltetem Hybridsystem nicht länger als nötig verwendet werden.

574
PRIUS PHV_OM_OM47D01M_(EM)
6-4. Verwendung der weiteren Innenraumausstattung

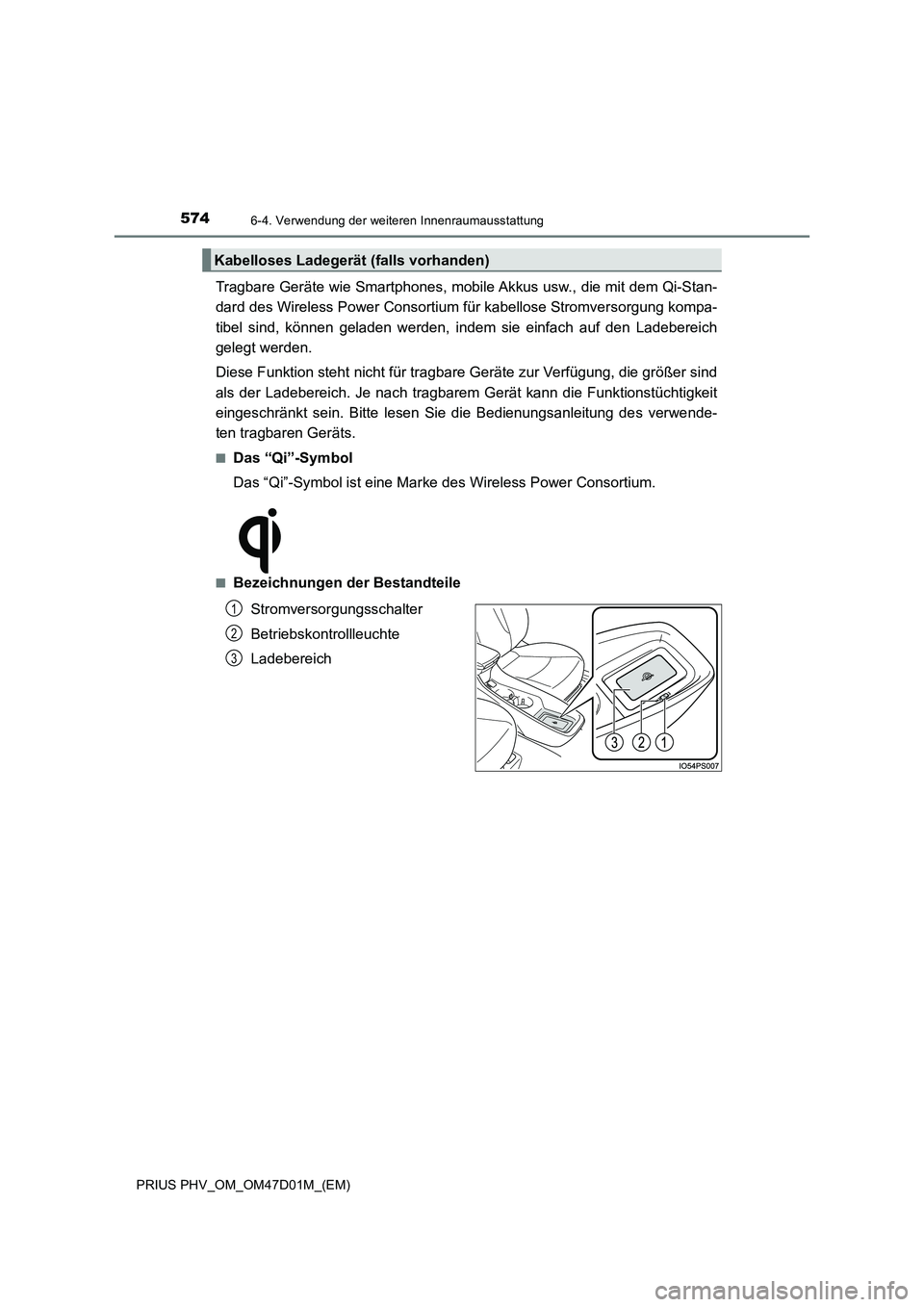

Tragbare Geräte wie Smartphones, mobile Akkus usw., die mit dem Qi-Stan-
dard des Wireless Power Consortium für kabellose Stromversorgung kompa-
tibel sind, können geladen werden, indem sie einfach auf den Ladebereich
gelegt werden.
Diese Funktion steht nicht für tragbare Geräte zur Verfügung, die größer sind
als der Ladebereich. Je nach tragbarem Gerät kann die Funktionstüchtigkeit
eingeschränkt sein. Bitte lesen Sie die Bedienungsanleitung des verwende-
ten tragbaren Geräts.
■Das “Qi”-Symbol
Das “Qi”-Symbol ist eine Marke des Wireless Power Consortium.
■Bezeichnungen der Bestandteile
Stromversorgungsschalter
Betriebskontrollleuchte
Ladebereich
Kabelloses Ladegerät (falls vorhanden)
1
2
3

5756-4. Verwendung der weiteren Innenraumausstattung
PRIUS PHV_OM_OM47D01M_(EM)
6
Innenraumausstattung

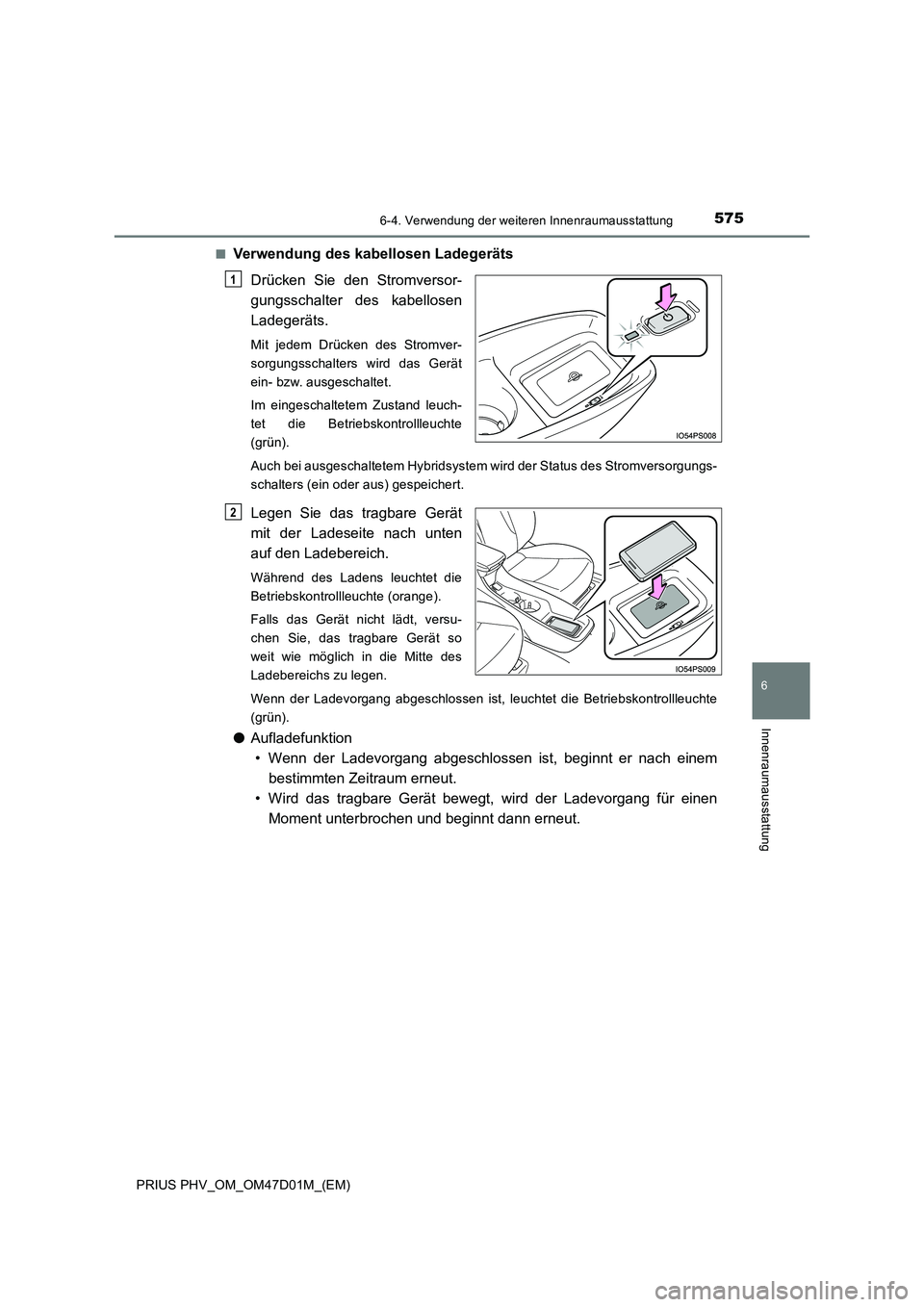

■Verwendung des kabellosen Ladegeräts
Drücken Sie den Stromversor-
gungsschalter des kabellosen
Ladegeräts.
Mit jedem Drücken des Stromver-
sorgungsschalters wird das Gerät
ein- bzw. ausgeschaltet.
Im eingeschaltetem Zustand leuch-
tet die Betriebskontrollleuchte
(grün).
Auch bei ausgeschaltetem Hybridsystem wird der Status des Stromversorgungs-
schalters (ein oder aus) gespeichert.
Legen Sie das tragbare Gerät
mit der Ladeseite nach unten
auf den Ladebereich.
Während des Ladens leuchtet die
Betriebskontrollleuchte (orange).
Falls das Gerät nicht lädt, versu-
chen Sie, das tragbare Gerät so
weit wie möglich in die Mitte des
Ladebereichs zu legen.
Wenn der Ladevorgang abgeschlossen ist, leuchtet die Betriebskontrollleuchte
(grün).
● Aufladefunktion
• Wenn der Ladevorgang abgeschlossen ist, beginnt er nach einem
bestimmten Zeitraum erneut.
• Wird das tragbare Gerät bewegt, wird der Ladevorgang für einen
Moment unterbrochen und beginnt dann erneut.
1
2

576
PRIUS PHV_OM_OM47D01M_(EM)
6-4. Verwendung der weiteren Innenraumausstattung

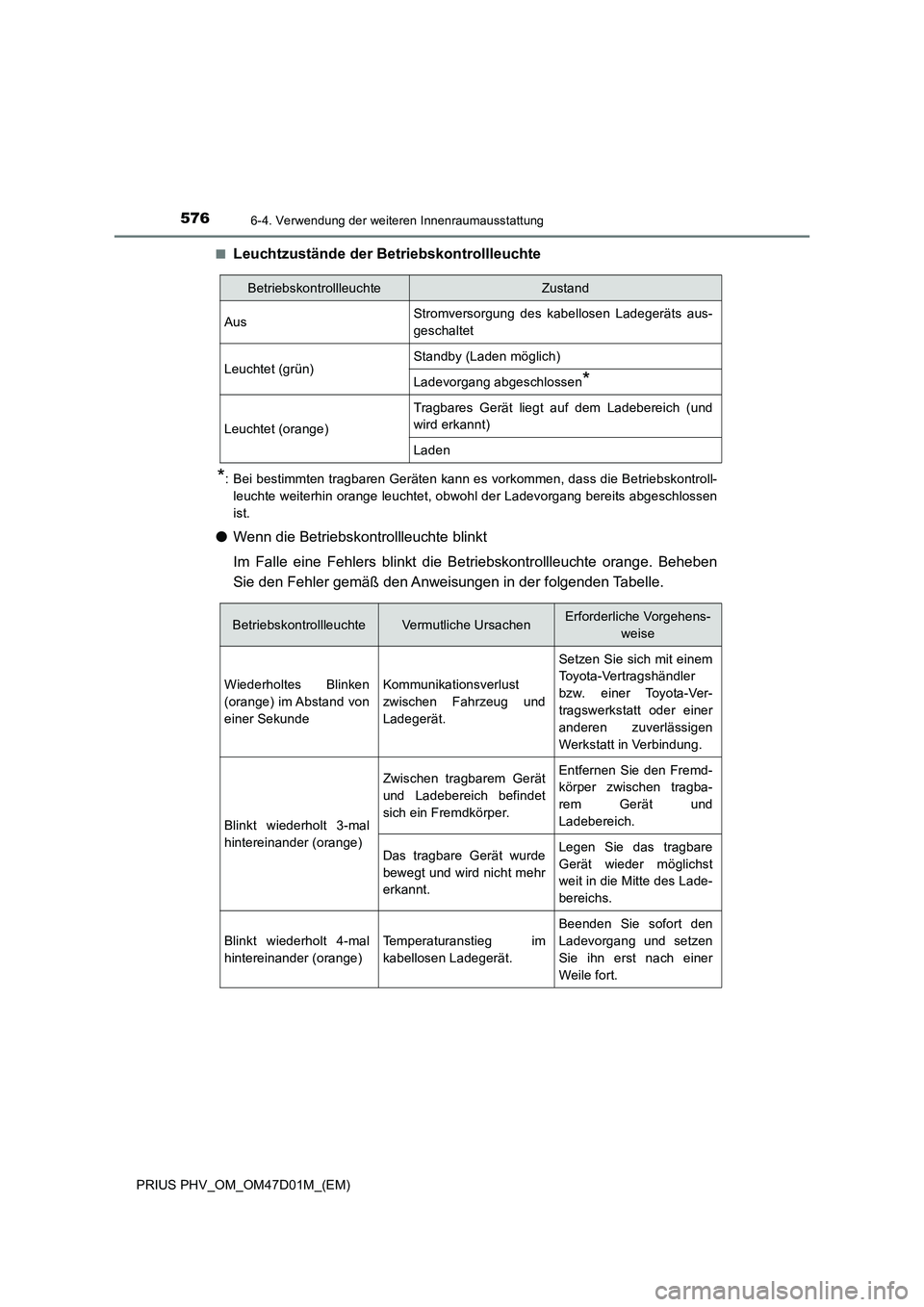

■Leuchtzustände der Betriebskontrollleuchte
*: Bei bestimmten tragbaren Geräten kann es vorkommen, dass die Betriebskontroll-
leuchte weiterhin orange leuchtet, obwohl der Ladevorgang bereits abgeschlossen
ist.
●Wenn die Betriebskontrollleuchte blinkt
Im Falle eine Fehlers blinkt die Betriebskontrollleuchte orange. Beheben
Sie den Fehler gemäß den Anweisungen in der folgenden Tabelle.
BetriebskontrollleuchteZustand
AusStromversorgung des kabellosen Ladegeräts aus-
geschaltet
Leuchtet (grün)Standby (Laden möglich)
Ladevorgang abgeschlossen*
Leuchtet (orange)
Tragbares Gerät liegt auf dem Ladebereich (und
wird erkannt)
Laden
BetriebskontrollleuchteVermutliche UrsachenErforderliche Vorgehens-
weise
Wiederholtes Blinken
(orange) im Abstand von
einer SekundeKommunikationsverlust
zwischen Fahrzeug und
Ladegerät.
Setzen Sie sich mit einem
Toyota-Vertragshändler
bzw. einer Toyota-Ver-
tragswerkstatt oder einer
anderen zuverlässigen
Werkstatt in Verbindung.
Blinkt wiederholt 3-mal
hintereinander (orange)
Zwischen tragbarem Gerät
und Ladebereich befindet
sich ein Fremdkörper.Entfernen Sie den Fremd-
körper zwischen tragba-
rem Gerät und
Ladebereich.
Das tragbare Gerät wurde
bewegt und wird nicht mehr
erkannt.Legen Sie das tragbare
Gerät wieder möglichst
weit in die Mitte des Lade-
bereichs.
Blinkt wiederholt 4-mal
hintereinander (orange)Temperaturanstieg im
kabellosen Ladegerät.
Beenden Sie sofort den
Ladevorgang und setzen
Sie ihn erst nach einer
Weile fort.
