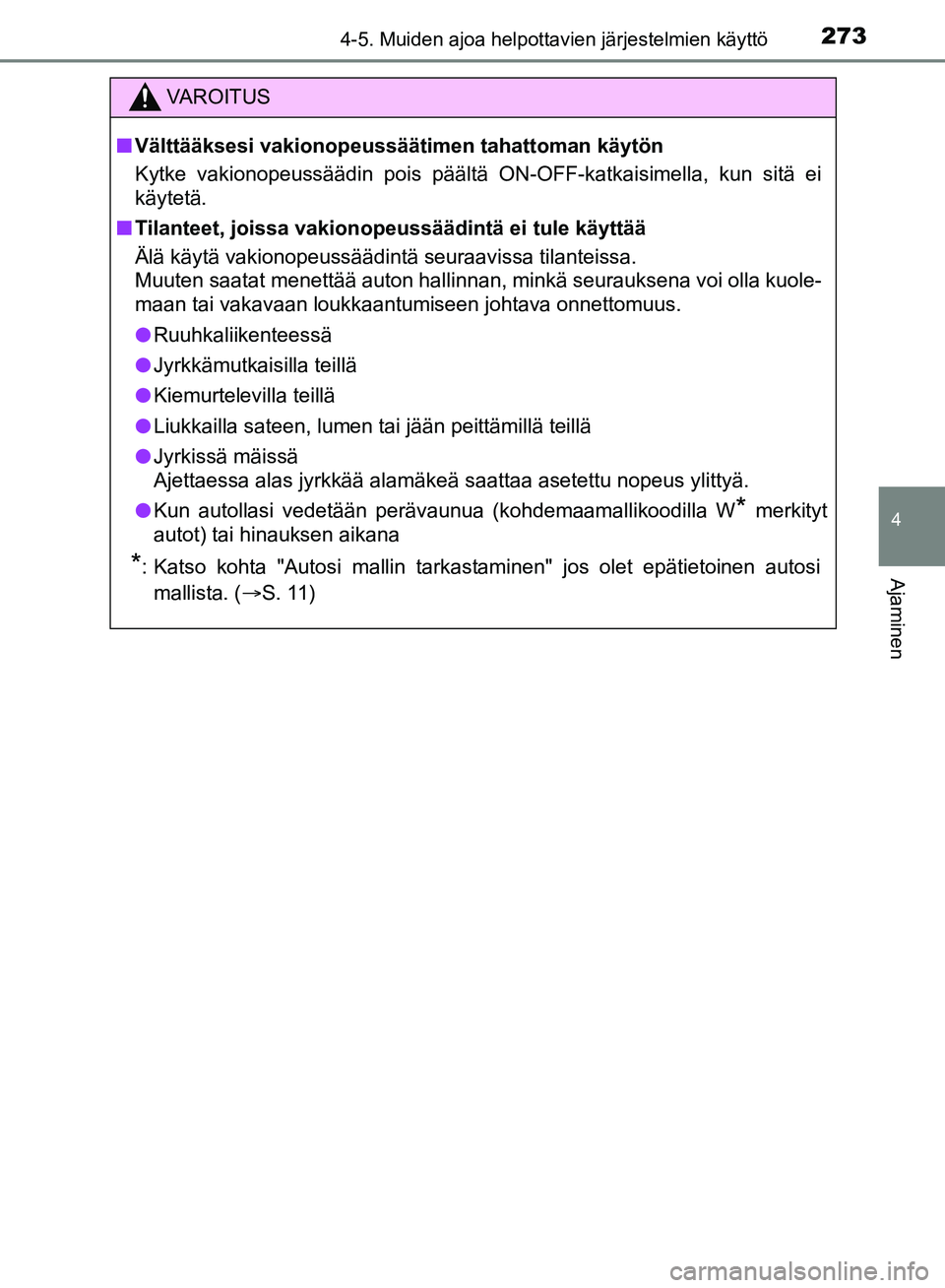

2734-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
HILUX_OM_OM0K375FI_(EE)
VAROITUS
n Välttääksesi vakionopeussäätim en tahattoman käytön
Kytke vakionopeussäädin pois päältä ON-OFF-katkaisimella, kun sitä ei
käytetä.
n Tilanteet, joissa vakionopeussäädintä ei tule käyttää
Älä käytä vakionopeussäädintä seuraavissa tilanteis\
sa.
Muuten saatat menettää auton hallinnan, minkä seurauksena voi olla kuole-
maan tai vakavaan loukkaantumiseen johtava onnettomuus.
l Ruuhkaliikenteessä
l Jyrkkämutkaisilla teillä
l Kiemurtelevilla teillä
l Liukkailla sateen, lumen tai jään peittämillä teillä
l Jyrkissä mäissä
Ajettaessa alas jyrkkää alamäkeä saattaa asetettu nopeus ylittyä.
l Kun autollasi vedetään perävaunua (kohdemaamallikoodilla W
* merkityt
autot) tai hinauksen aikana
*: Katso kohta "Autosi mallin tarkastaminen" jos olet epätietoinen autosi
mallista. ( S . 11 )
OM0K375FI.book Page 273 Thursday, May 31, 2018 11:24 AM

2744-5. Muiden ajoa helpottavien järjestelmien käyttö
HILUX_OM_OM0K375FI_(EE)
Peruutuskamerajärjestelmä
Peruutuskamerajärjestelmä tulee
esiin, kun vaihteenvalitsin siirre-
tään asentoon R. ( S. 205, 212)
Peruutuskamerajärjestelmä häviää
näkyvistä, kun vaihteenvalitsin siir-
retään muuhun asentoon kuin R.
Jos vaihteenvalitsin siirretään
asentoon R ja jotain toimintopaini-
ketta (esim. "SETUP") painetaan,
peruutuskamerajärjestelmä kytkey-
tyy pois toiminnasta ja näyttöön
vaihtuu kyseisen painikkeen toi-
minto.
: Joissakin malleissa
Peruutuskamerajärjestelmä auttaa kuljettajaa peruutettaessa
näyttämällä kuvan auton takana olevasta tilasta yhdessä kiintei-
den apulinjojen kanssa, esimerkiksi silloin, kun autoa pysäköi-
dään.
Tässä tekstissä esitetyt näyttökuvat on tarkoitettu esimerkeiksi ja ne
saattavat poiketa näytön todellisista kuvista.
OM0K375FI.book Page 274 Thursday, May 31, 2018 11:24 AM

2754-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
HILUX_OM_OM0K375FI_(EE)n
Näytön kuvaus
Autot ilman älyavainjärjestelmää
Peruutuskamerajärjestelmän näyttö ilmestyy, jos vaihteenvalitsin
siirretään asentoon R, virta- avaimen ollessa ON-asennossa.
Älyavainjärjestelmällä varustetut autot
Peruutuskamerajärjestelmän näyttö ilmestyy, jos vaihteenvalitsin
siirretään asentoon R käynnistyspainikkeen ollessa IGNITION ON -
toimintatilassa.
Auton leveyttä osoittava linja
Linja osoittaa ajolinjan, kun autoa peruutetaan suoraan taaksepäin.
Näytetty leveys on leveämpi kuin auton todellinen leveys.
Auton keskiviivaa osoittava linja
Tämä linja osoittaa arvioitua auton keskilinjaa maassa.
Etäisyyslinja (punainen)
Linja osoittaa etäisyyttä auton takana, kohtaa, joka on noin 0,5 m päässä
puskurin reunasta.
Etäisyyslinja (sininen)
Linja osoittaa etäisyyttä auton takana, kohtaa joka on noin 1 m puskurin
reunasta.
Peruutuskamerajärjestelmän käyttö
1
2
3
4
OM0K375FI.book Page 275 Thursday, May 31, 2018 11:24 AM

2764-5. Muiden ajoa helpottavien järjestelmien käyttö
HILUX_OM_OM0K375FI_(EE)n
Näytössä näkyvä alue
Peruutuskamerajärjestelmä
näyttää kuvan näkymästä auton
takapuskurin takana.
Peruutuskamerajärjestelmän
näyttämää kuvaa voidaan sää-
tää. Katso lisätietoja navigointi-
järjestelmän/mediakeskuksen
käyttöohjekirjasta.
• Näytöllä näytettävä kuva voi
vaihdella auton suunnasta riip-
puen.
• Esineet, jotka ovat lähellä pus-
kurin kulmia tai sen alla, eivät
näy.
• Kamera on varustettu erikois-
linssillä. Esineiden etäisyys
kuvaruudulla poikkeaa todelli-
suudesta.
• Esineet, jotka ovat korkeammalla kuin kamera, eivät näy monitorissa.
Peruutuskamerajärjestelmän turvallisuusohjeet
Puskurin kulmat
OM0K375FI.book Page 276 Thursday, May 31, 2018 11:24 AM

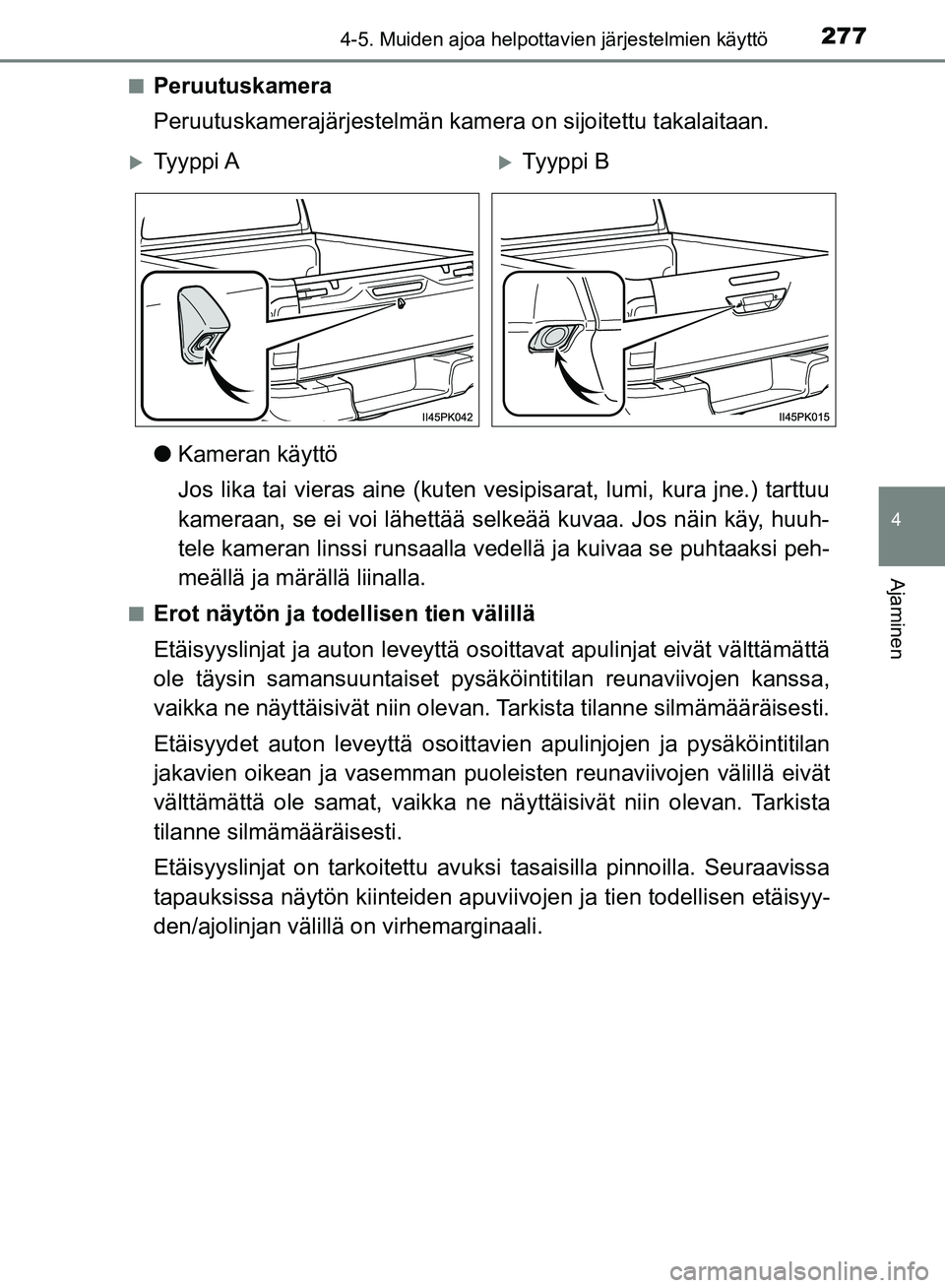

2774-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
HILUX_OM_OM0K375FI_(EE)n
Peruutuskamera
Peruutuskamerajärjestelmän kamera on sijoitettu takalaitaan.
l
Kameran käyttö
Jos lika tai vieras aine (kuten vesipisarat, lumi, kura jne.) tarttuu
kameraan, se ei voi lähettää selkeää kuvaa. Jos näin käy, huuh-
tele kameran linssi runsaalla vedellä ja kuivaa se puhtaaksi peh-
meällä ja märällä liinalla.
nErot näytön ja todellisen tien välillä
Etäisyyslinjat ja auton leveyttä osoittavat apulinjat eivät välttämättä
ole täysin samansuuntaiset pysäköintitilan reunaviivojen kanssa,
vaikka ne näyttäisivät niin olevan. Tarkista tilanne silmämääräisesti.
Etäisyydet auton leveyttä osoittavien apulinjojen ja pysäköintitilan
jakavien oikean ja vasemman puol eisten reunaviivojen välillä eivät
välttämättä ole samat, vaikka ne nä yttäisivät niin olevan. Tarkista
tilanne silmämääräisesti.
Etäisyyslinjat on tarkoitettu avuksi tasaisilla pinnoilla. Seuraavissa
tapauksissa näytön kiinteiden apuviivojen ja ti en todellisen etäisyy-
den/ajolinjan välillä on virhemarginaali.
Ty y p p i ATy y p p i B
OM0K375FI.book Page 277 Thursday, May 31, 2018 11:24 AM

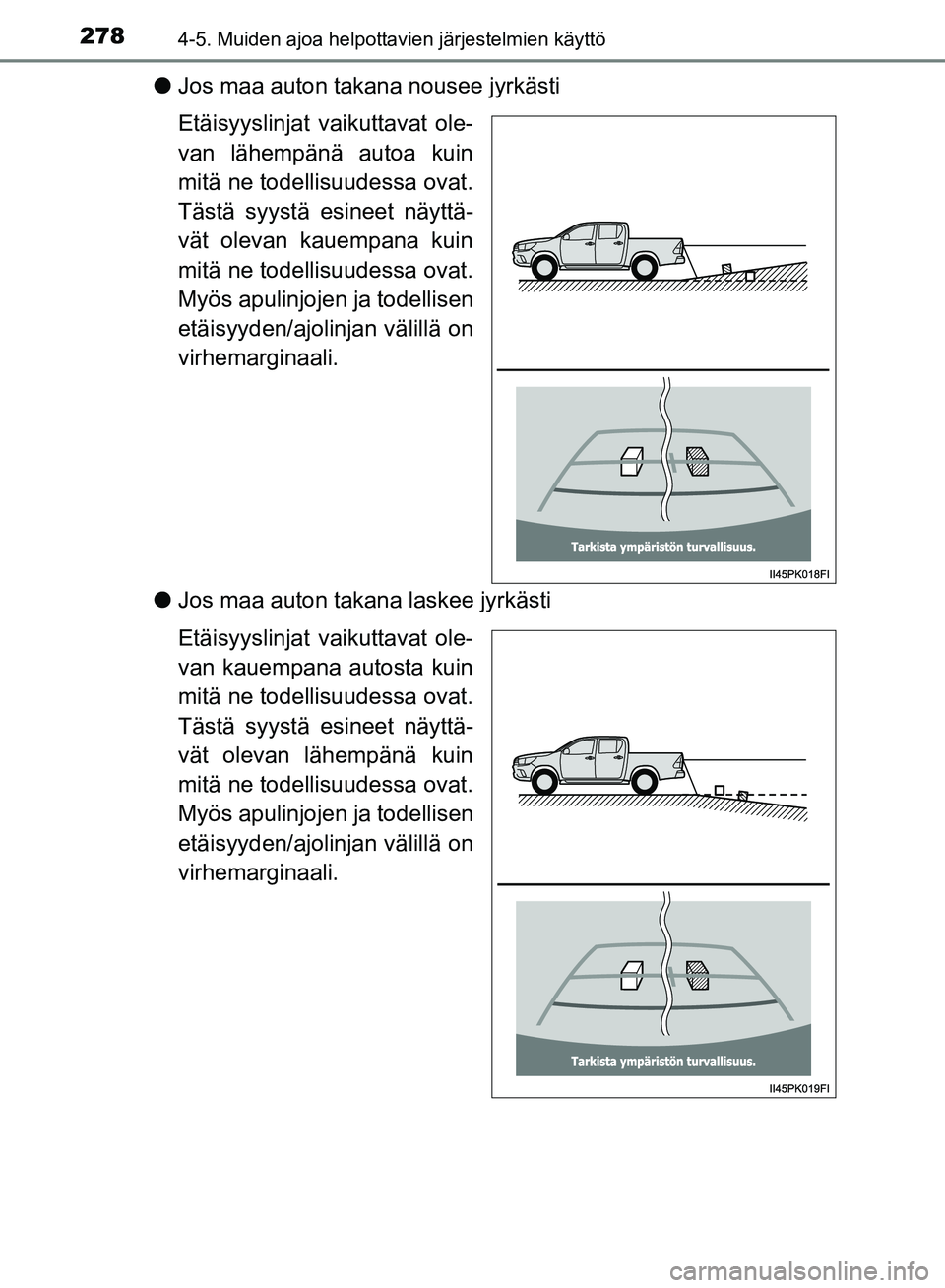

2784-5. Muiden ajoa helpottavien järjestelmien käyttö
HILUX_OM_OM0K375FI_(EE)
lJos maa auton takana nousee jyrkästi
Etäisyyslinjat vaikuttavat ole-
van lähempänä autoa kuin
mitä ne todellisuudessa ovat.
Tästä syystä esineet näyttä-
vät olevan kauempana kuin
mitä ne todellisuudessa ovat.
Myös apulinjojen ja todellisen
etäisyyden/ajolinjan välillä on
virhemarginaali.
l Jos maa auton takana laskee jyrkästi
Etäisyyslinjat vaikuttavat ole-
van kauempana autosta kuin
mitä ne todellisuudessa ovat.
Tästä syystä esineet näyttä-
vät olevan lähempänä kuin
mitä ne todellisuudessa ovat.
Myös apulinjojen ja todellisen
etäisyyden/ajolinjan välillä on
virhemarginaali.
OM0K375FI.book Page 278 Thursday, May 31, 2018 11:24 AM

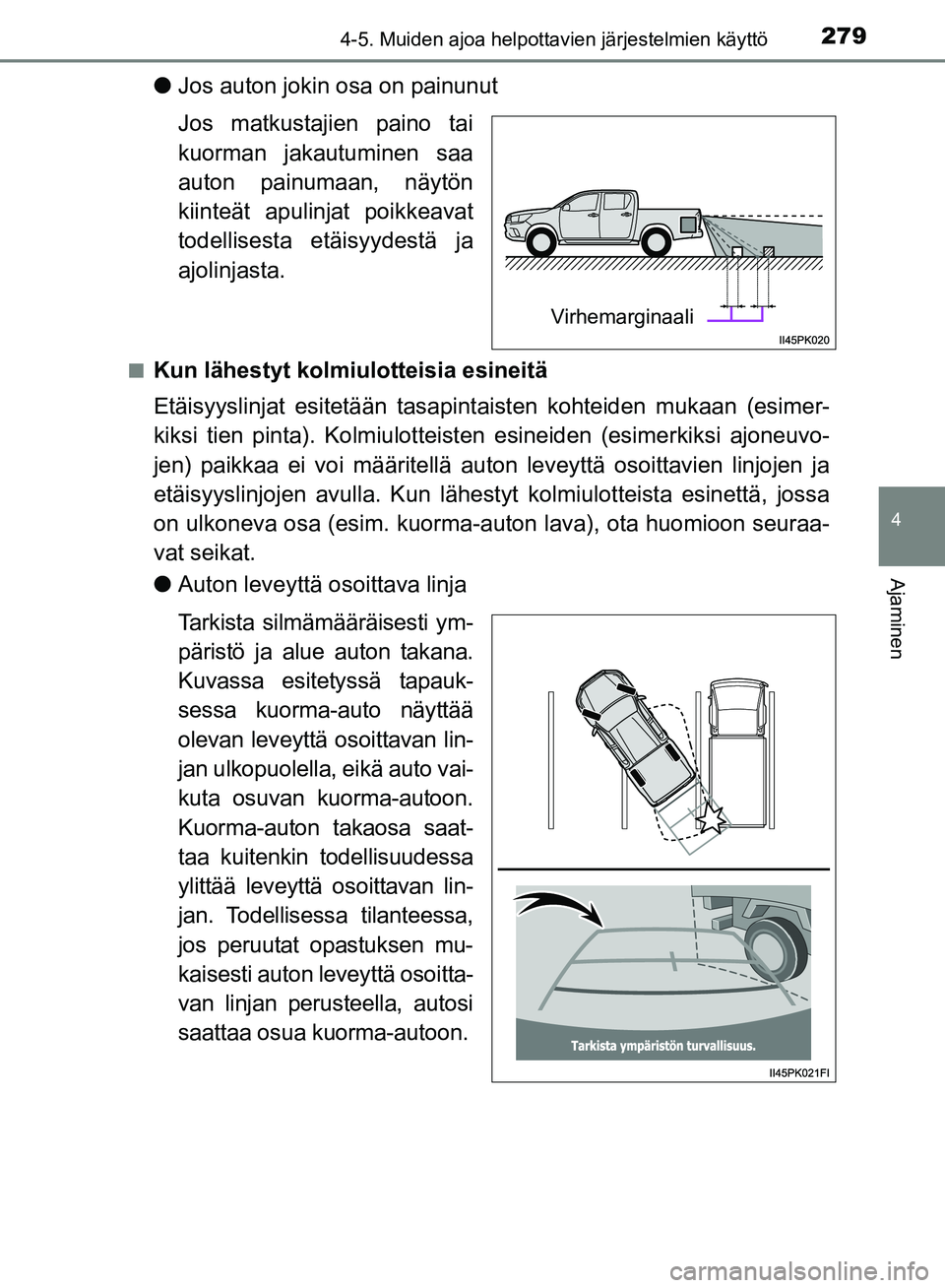

2794-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
HILUX_OM_OM0K375FI_(EE)
lJos auton jokin osa on painunut
Jos matkustajien paino tai
kuorman jakautuminen saa
auton painumaan, näytön
kiinteät apulinjat poikkeavat
todellisesta etäisyydestä ja
ajolinjasta.
nKun lähestyt kolmiulotteisia esineitä
Etäisyyslinjat esitetään tasapint aisten kohteiden mukaan (esimer-
kiksi tien pinta). Kolmiulotteisten esineiden (esimerkiksi ajoneuvo-
jen) paikkaa ei voi määritellä au ton leveyttä osoittavien linjojen ja
etäisyyslinjojen avulla. Kun lähestyt kolmiulotteista esinettä, jossa
on ulkoneva osa (esim. kuorma-auton lava), ota huomioon seuraa-
vat seikat.
l Auton leveyttä osoittava linja
Tarkista silmämääräisesti ym-
päristö ja alue auton takana.
Kuvassa esitetyssä tapauk-
sessa kuorma-auto näyttää
olevan leveyttä osoittavan lin-
jan ulkopuolella, eikä auto vai-
kuta osuvan kuorma-autoon.
Kuorma-auton takaosa saat-
taa kuitenkin todellisuudessa
ylittää leveyttä osoittavan lin-
jan. Todellisessa tilanteessa,
jos peruutat opastuksen mu-
kaisesti auton leveyttä osoitta-
van linjan perusteella, autosi
saattaa osua kuorma-autoon.
Virhemarginaali
OM0K375FI.book Page 279 Thursday, May 31, 2018 11:24 AM

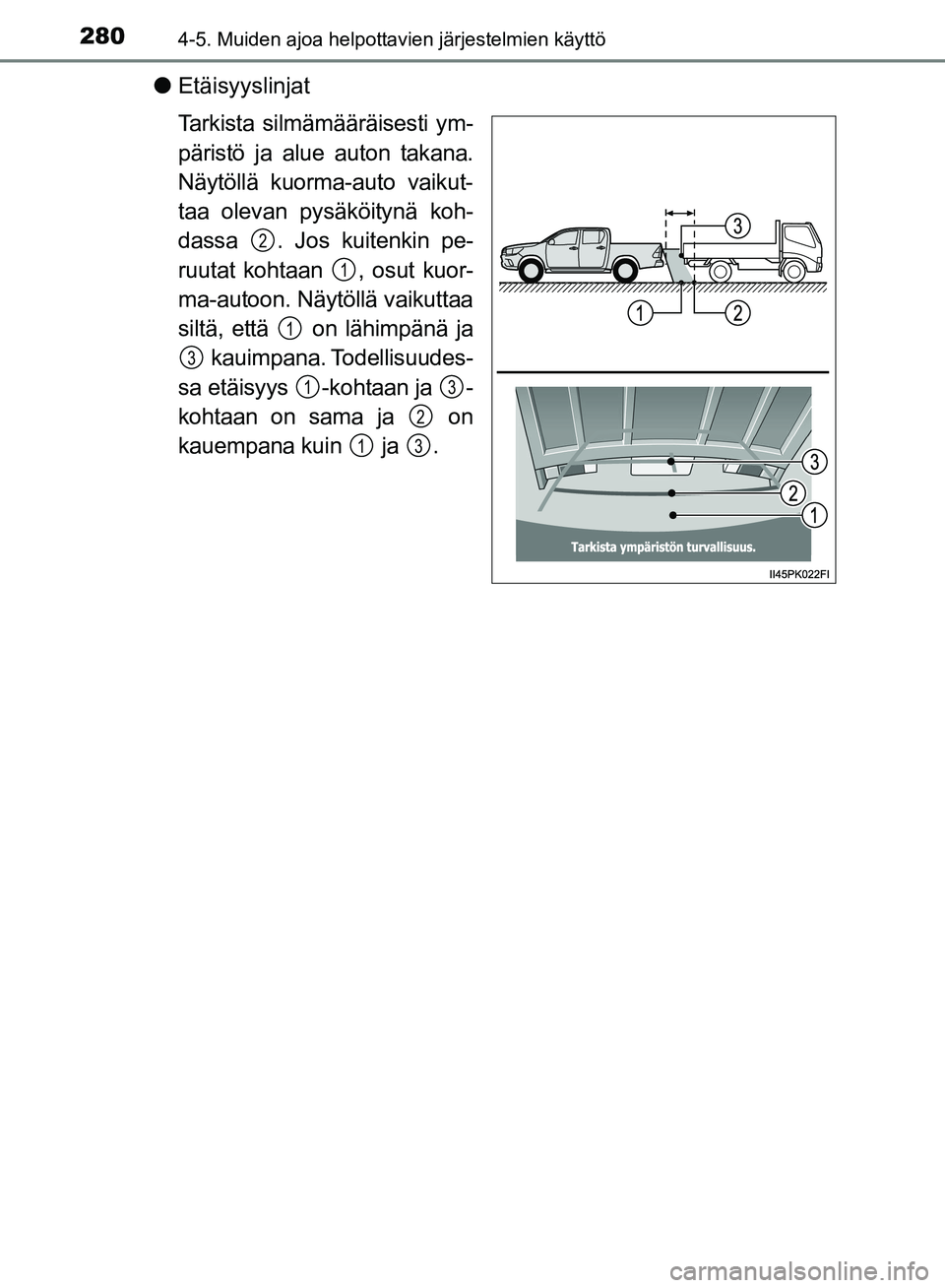

2804-5. Muiden ajoa helpottavien järjestelmien käyttö
HILUX_OM_OM0K375FI_(EE)
lEtäisyyslinjat
Tarkista silmämääräisesti ym-
päristö ja alue auton takana.
Näytöllä kuorma-auto vaikut-
taa olevan pysäköitynä koh-
dassa . Jos kuitenkin pe-
ruutat kohtaan , osut kuor-
ma-autoon. Näytöllä vaikuttaa
siltä, että on lähimpänä ja
kauimpana. Todellisuudes-
sa etäisyys -kohtaan ja -
kohtaan on sama ja on
kauempana kuin ja .
2
1
1
3
13
2
13
