2018 TOYOTA HILUX Omistajan Käsikirja (in Finnish)

4897-3. Tee-se-itse-huolto
HILUX_OM_OM0K375FI_(EE)
7
Huolto ja hoito
Tarkista, onko sulake palanut.Ehjä sulake
Palanut sulake
Tyyppi A, B, C ja D:
Vaihda palaneen sulakkeen tilalle uusi sulake joka on ampeeriluvultaan
sopiva. Sulakkeiden ampeeriarvot löytyvät sulakerasian kannesta.
Tyyppi E:
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muu-
hun luotettavaan korjaamoon.
4
1
2
Ty y p p i ATy y p p i B
Ty y p p i CTy y p p i D
Ty y p p i E
OM0K375FI.book Page 489 Thursday, May 31, 2018 11:24 AM

4907-3. Tee-se-itse-huolto
HILUX_OM_OM0K375FI_(EE)
nVaihdettuasi sulakkeen
lJos valot eivät syty, vaikka olet vaihtanut sulakkeen, polttimo saattaa olla
viallinen. ( S. 491)
l Jos vaihdettu sulake palaa toistamiseen, anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun luotettavan korjaamon tutkia auto.
n Jos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vaurioituu\
.
VAROITUS
n Estääksesi järjestelmän vaurioitumisen ja tulipalot
Noudata seuraavia varotoimenpiteitä.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon ja
henkilövahinkoja.
l Älä koskaan korvaa sulaketta ampeeriluvultaan suuremmalla sulakkeella
tai muulla esineellä.
l Käytä aina alkuperäistä Toyota-sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta sähköjohdolla, ei edes välia\
ikaisesti.
l Älä tee muutoksia sulakkeisiin tai sulakerasioihin.
HUOMAA
n Ennen sulakkeen vaihtamista
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan
korjaamon selvittää ja korjata ylikuormituksen aiheuttaja.
OM0K375FI.book Page 490 Thursday, May 31, 2018 11:24 AM

4917-3. Tee-se-itse-huolto
HILUX_OM_OM0K375FI_(EE)
7
Huolto ja hoito
Polttimot
Tarkista vaihdettavan polttimon tehoarvo. (S. 595)
nEdessä
Halogeeniajovaloilla varustetut autot
*: Joissakin malleissa
Voit vaihtaa polttimoita itse. Vaihtamisen vaikeusaste riippuu
polttimoista. Koska on vaara, että osat voivat vaurioitua, suosit-
telemme, että vaihto suoritetaan valtuutetulla Toyota-jälleenmyy-
jällä tai -korjaamolla tai muussa luotettavassa korjaamossa.
Ennen polttimon vaihtoa
Polttimoiden sijainnit
Etusuuntavalo
Etuseisontaval o/päiväajovalo
*
Ajovalo
Halogeenietusumuvalo
*
1
2
3
4
OM0K375FI.book Page 491 Thursday, May 31, 2018 11:24 AM

4927-3. Tee-se-itse-huolto
HILUX_OM_OM0K375FI_(EE)

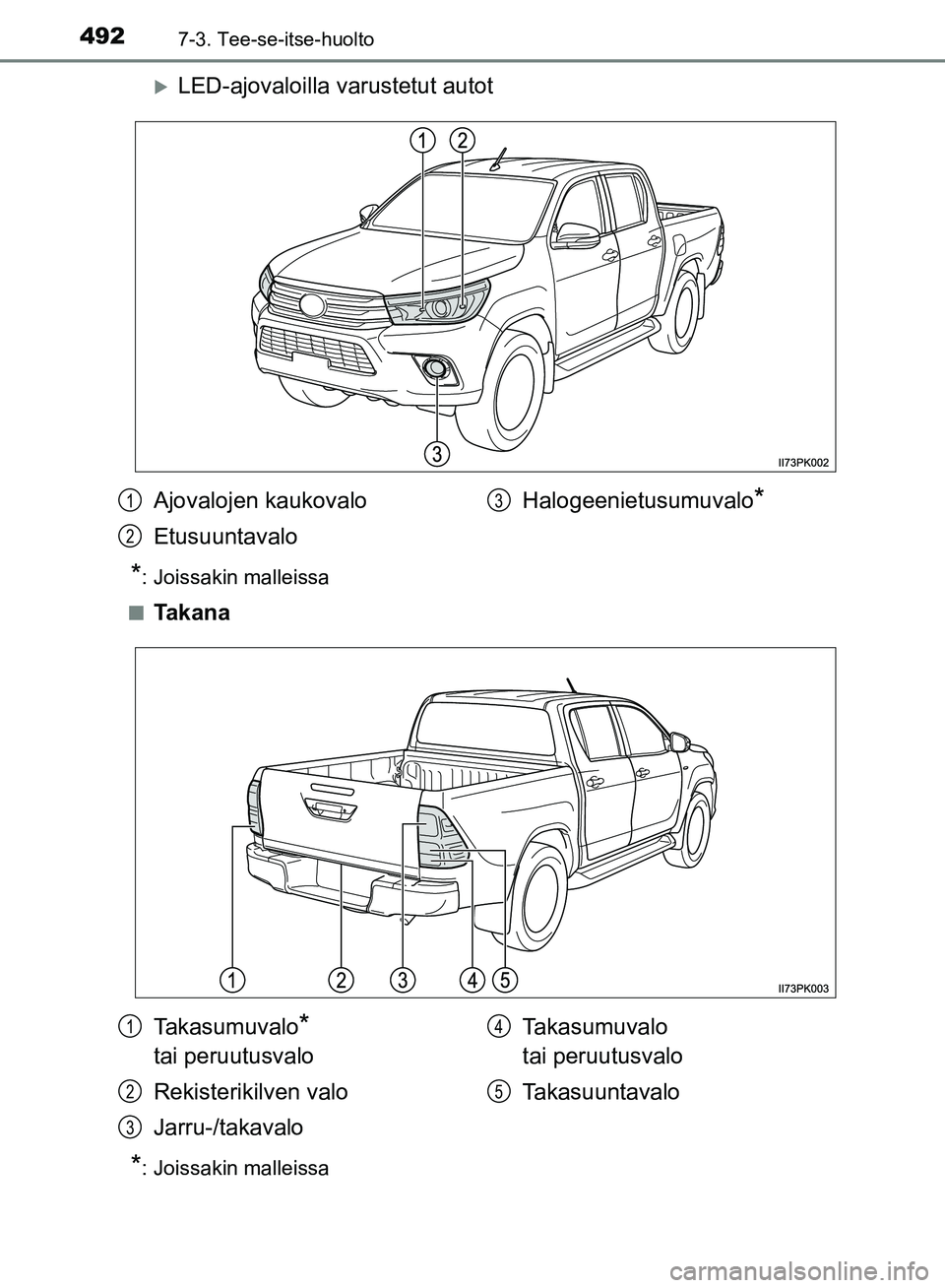

LED-ajovaloilla varustetut autot
*: Joissakin malleissa
n
Takana
*: Joissakin malleissa
Ajovalojen kaukovalo
Etusuuntavalo Halogeenietusumuvalo*1
2
3
Takasumuvalo*
tai peruutusvalo
Rekisterikilven valo
Jarru-/takavalo Takasumuvalo
tai peruutusvalo
Takasuuntavalo1
2
3
4
5
OM0K375FI.book Page 492 Thursday, May 31, 2018 11:24 AM

4937-3. Tee-se-itse-huolto
HILUX_OM_OM0K375FI_(EE)
7
Huolto ja hoito

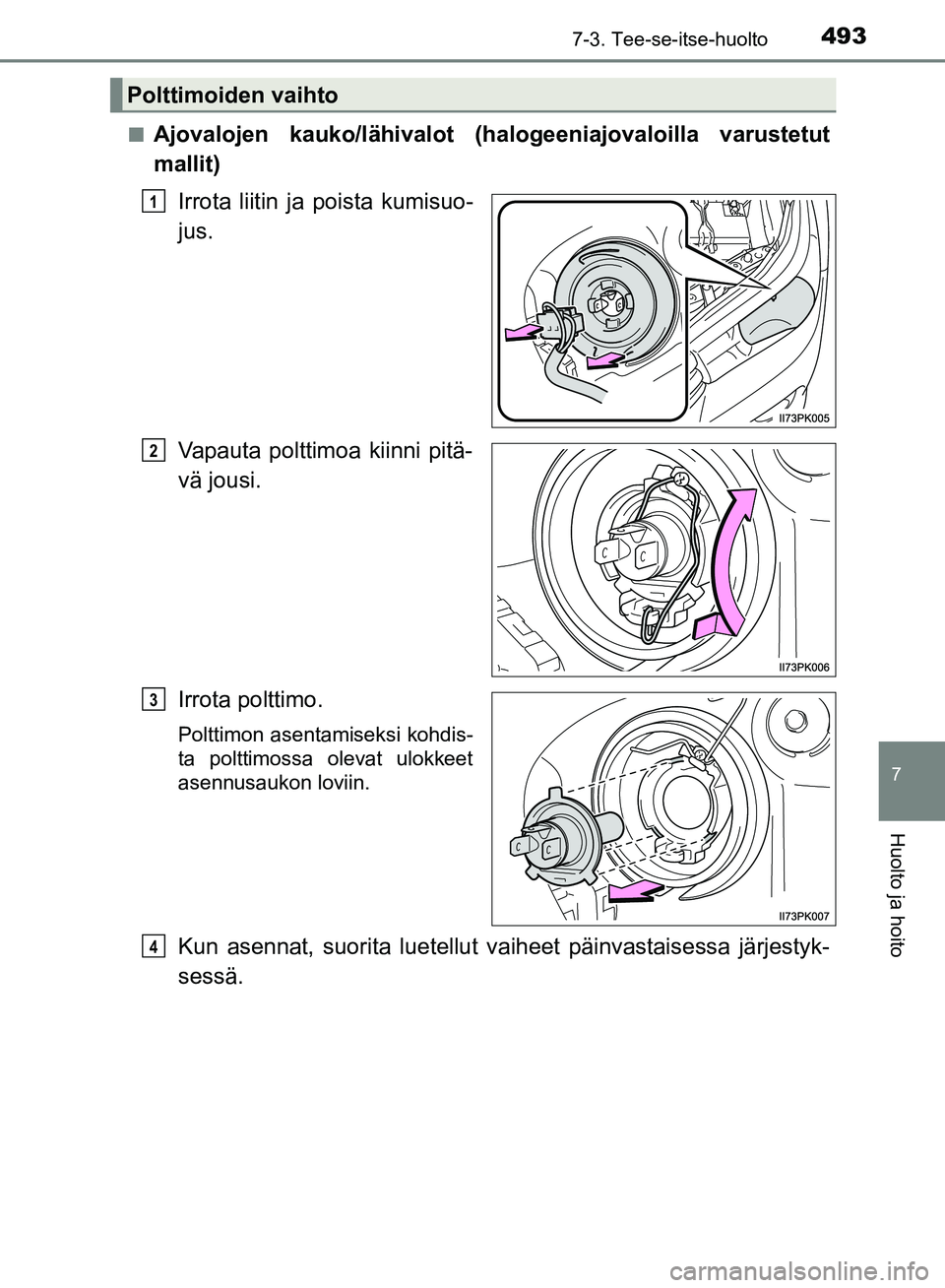

nAjovalojen kauko/lähivalot (halogeeniajovaloilla varustetut
mallit)Irrota liitin ja poista kumisuo-
jus.
Vapauta polttimoa kiinni pitä-
vä jousi.
Irrota polttimo.
Polttimon asentamiseksi kohdis-
ta polttimossa olevat ulokkeet
asennusaukon loviin.
Kun asennat, suorita luetellut va iheet päinvastaisessa järjestyk-
sessä.
Polttimoiden vaihto
1
2
3
4
OM0K375FI.book Page 493 Thursday, May 31, 2018 11:24 AM

4947-3. Tee-se-itse-huolto
HILUX_OM_OM0K375FI_(EE)n
Kaukovalot (LED-ajovaloilla varustetut mallit)
Irrota liitin samalla painaen
lukituksen vapautuspainiket-
ta.
Käännä polttimon kantaa vas-
tapäivään.
Vaihda polttimo ja asenna
polttimon kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
1
2
3
4
OM0K375FI.book Page 494 Thursday, May 31, 2018 11:24 AM

4957-3. Tee-se-itse-huolto
HILUX_OM_OM0K375FI_(EE)
7
Huolto ja hoito
Asenna liitin
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi ettei se
ole löysällä, käännä kaukovalot
päälle kerran ja varmistu ettei
valoa näy asennuskohdassa.
n
Etuseisontavalot/päiväajovalot (joissakin malleissa)
(halogeeniajovaloilla varustetut autot) Käännä polttimon kantaa vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut va iheet päinvastaisessa järjestyk-
sessä.
5
1
Autot ilman
päiväajovalojärjestelmääPäiväajovalojärjestelmällä
varustetut autot
2
Autot ilman
päiväajovalojärjestelmääPäiväajovalojärjestelmällä
varustetut autot
3
OM0K375FI.book Page 495 Thursday, May 31, 2018 11:24 AM

4967-3. Tee-se-itse-huolto
HILUX_OM_OM0K375FI_(EE)n
Etusuuntavalot
Halogeeniajovaloilla
varustetut autot
Käännä polttimon kantaa vas-
tapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut va iheet päinvastaisessa järjestyk-
sessä.
1
2
3
OM0K375FI.book Page 496 Thursday, May 31, 2018 11:24 AM
