Page 497 of 624
4977-3. Tee-se-itse-huolto
HILUX_OM_OM0K375FI_(EE)
7
Huolto ja hoito
LED-ajovaloilla varustetut autot
Saadaksesi lisätilaa käännä
ohjauspyörää vastakkaiseen
suuntaan vaihdettavasta polt-
timosta.
Irrota ruuvit ja kiinnikkeet.
Kiinnikkeen irrotus
Kiinnikkeen kiinnittäminen
1
1
2
Ty y p p i ATy y p p i B
OM0K375FI.book Page 497 Thursday, May 31, 2018 11:24 AM
Page 498 of 624
4987-3. Tee-se-itse-huolto
HILUX_OM_OM0K375FI_(EE)

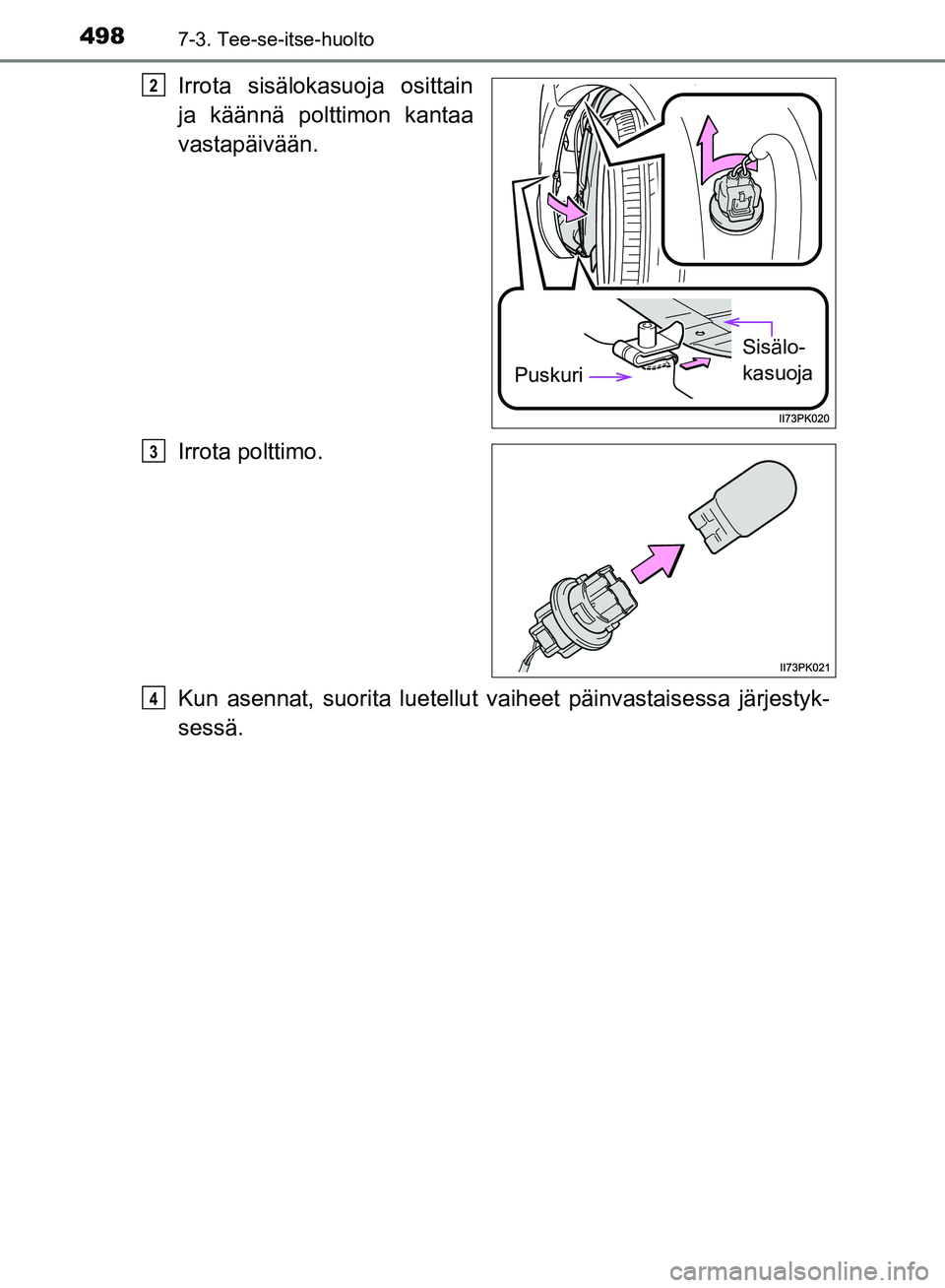

Irrota sisälokasuoja osittain
ja käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
Puskuri
Sisälo-
kasuoja
2
3
4
OM0K375FI.book Page 498 Thursday, May 31, 2018 11:24 AM
Page 499 of 624
4997-3. Tee-se-itse-huolto
HILUX_OM_OM0K375FI_(EE)
7
Huolto ja hoito

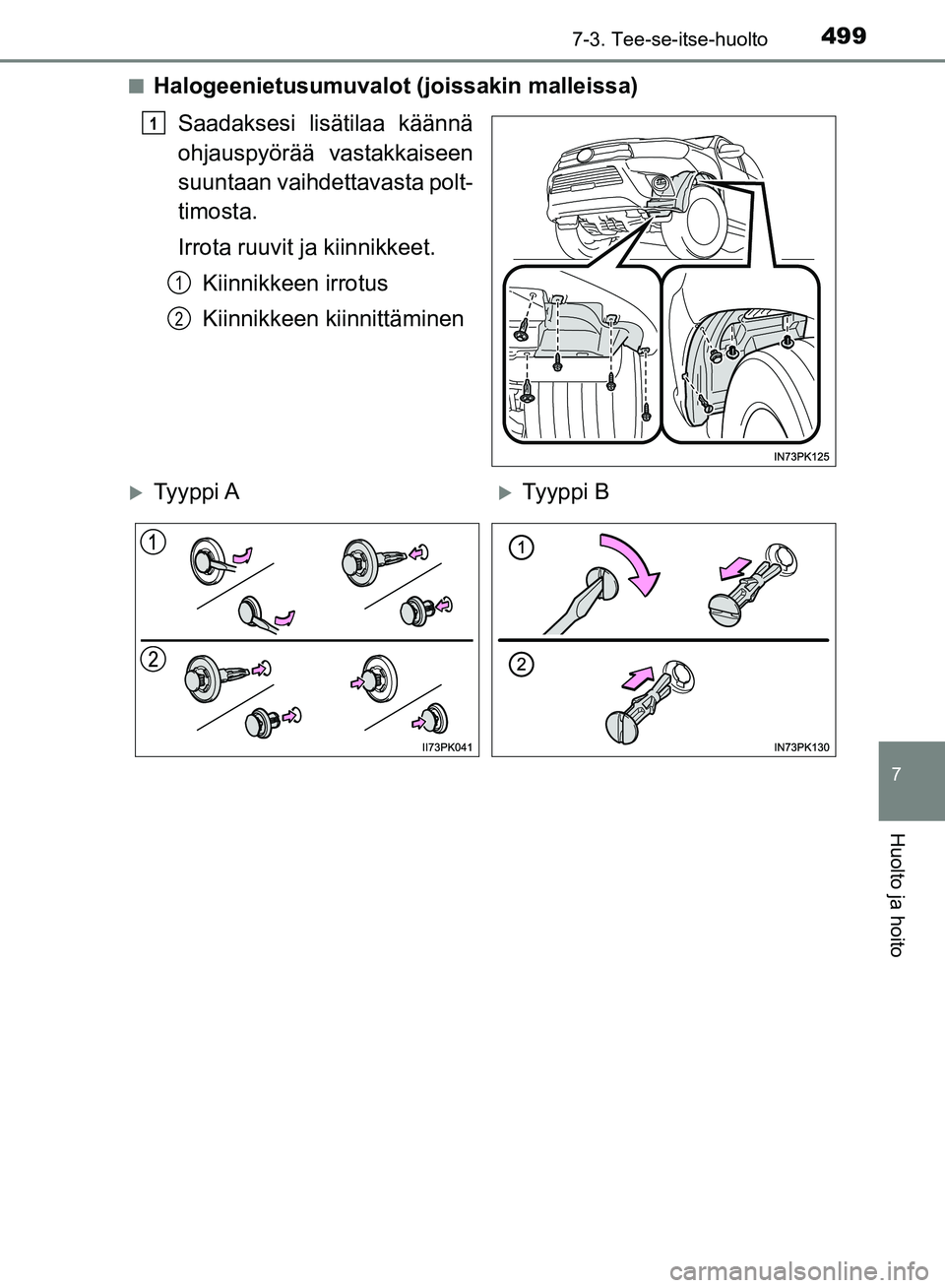

nHalogeenietusumuvalot (joissakin malleissa)Saadaksesi lisätilaa käännä
ohjauspyörää vastakkaiseen
suuntaan vaihdettavasta polt-
timosta.
Irrota ruuvit ja kiinnikkeet.
Kiinnikkeen irrotus
Kiinnikkeen kiinnittäminen
1
1
2
Ty y p p i ATy y p p i B
OM0K375FI.book Page 499 Thursday, May 31, 2018 11:24 AM
Page 500 of 624
5007-3. Tee-se-itse-huolto
HILUX_OM_OM0K375FI_(EE)

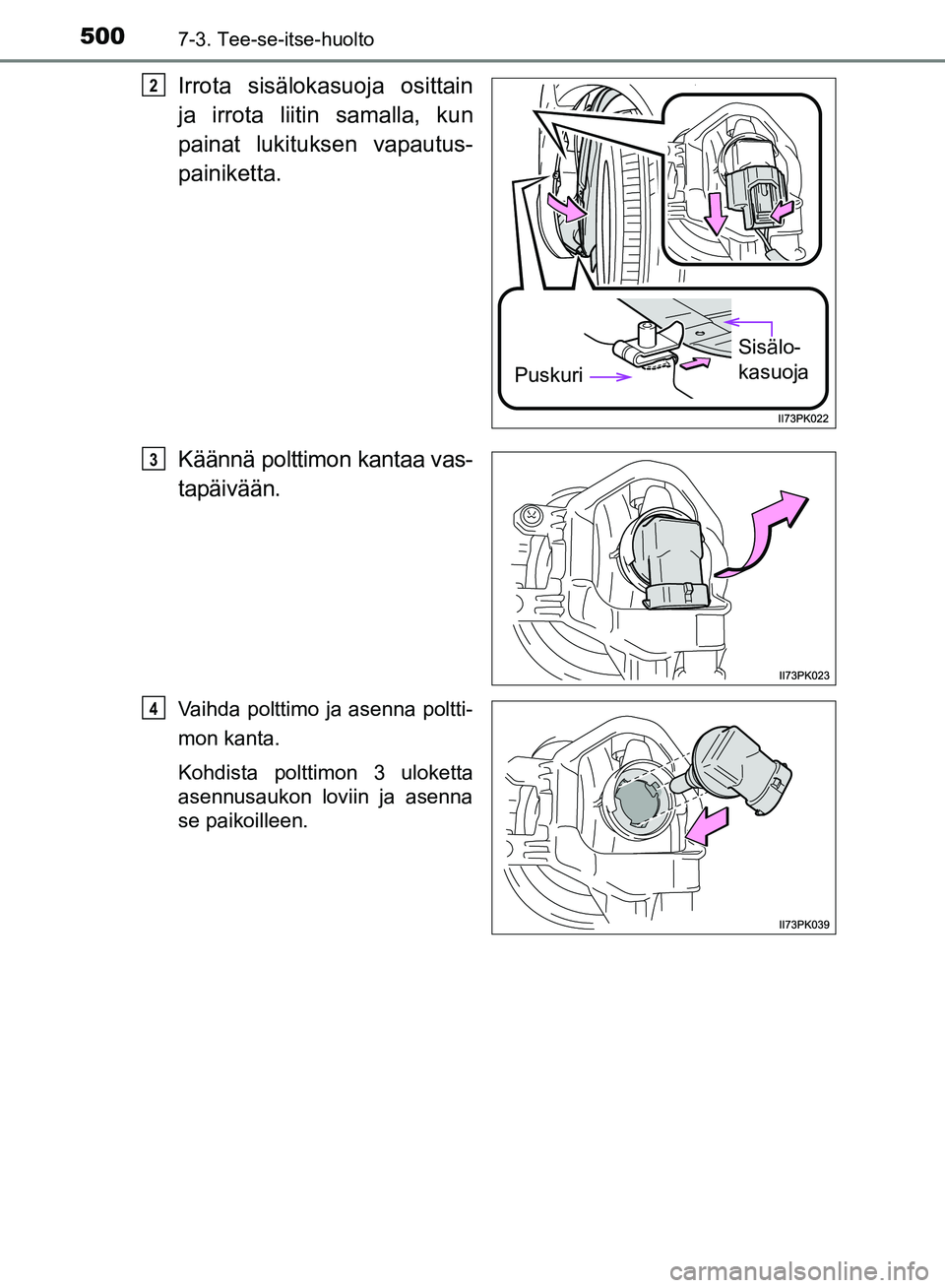

Irrota sisälokasuoja osittain
ja irrota liitin samalla, kun
painat lukituksen vapautus-
painiketta.
Käännä polttimon kantaa vas-
tapäivään.
Vaihda polttimo ja asenna poltti-
mon kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Puskuri
Sisälo-
kasuoja
2
3
4
OM0K375FI.book Page 500 Thursday, May 31, 2018 11:24 AM
Page 501 of 624
5017-3. Tee-se-itse-huolto
HILUX_OM_OM0K375FI_(EE)
7
Huolto ja hoito
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Asenna liitin
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi ettei se
ole löysällä, käännä etusumuva-
lot päälle ja varmistu ettei valoa
näy asennuskohdassa.
Kun asennat sisälokasuojaa, ruuveja ja kiinnikkeitä suorita vai-
heet ja päinvastaisessa järjestyksessä.
5
6
7
12
OM0K375FI.book Page 501 Thursday, May 31, 2018 11:24 AM
Page 502 of 624
5027-3. Tee-se-itse-huolto
HILUX_OM_OM0K375FI_(EE)n

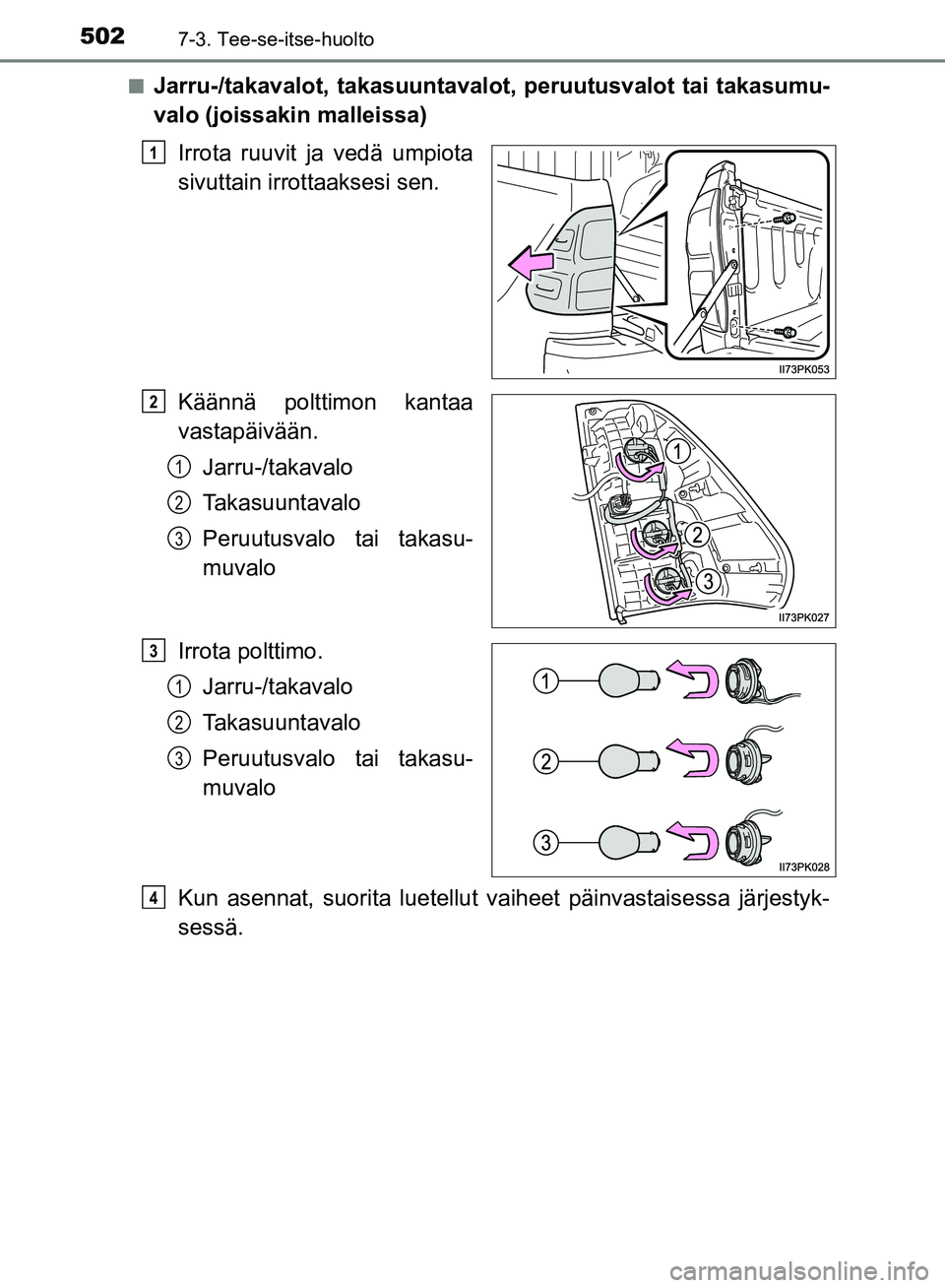

Jarru-/takavalot, takasuuntavalot, peruutusvalot tai takasumu-
valo (joissakin malleissa)
Irrota ruuvit ja vedä umpiota
sivuttain irrottaaksesi sen.
Käännä polttimon kantaa
vastapäivään.Jarru-/takavalo
Takasuuntavalo
Peruutusvalo tai takasu-
muvalo
Irrota polttimo. Jarru-/takavalo
Takasuuntavalo
Peruutusvalo tai takasu-
muvalo
Kun asennat, suorita luetellut va iheet päinvastaisessa järjestyk-
sessä.
1
2
1
2
3
3
1
2
3
4
OM0K375FI.book Page 502 Thursday, May 31, 2018 11:24 AM
Page 503 of 624
5037-3. Tee-se-itse-huolto
HILUX_OM_OM0K375FI_(EE)
7
Huolto ja hoito

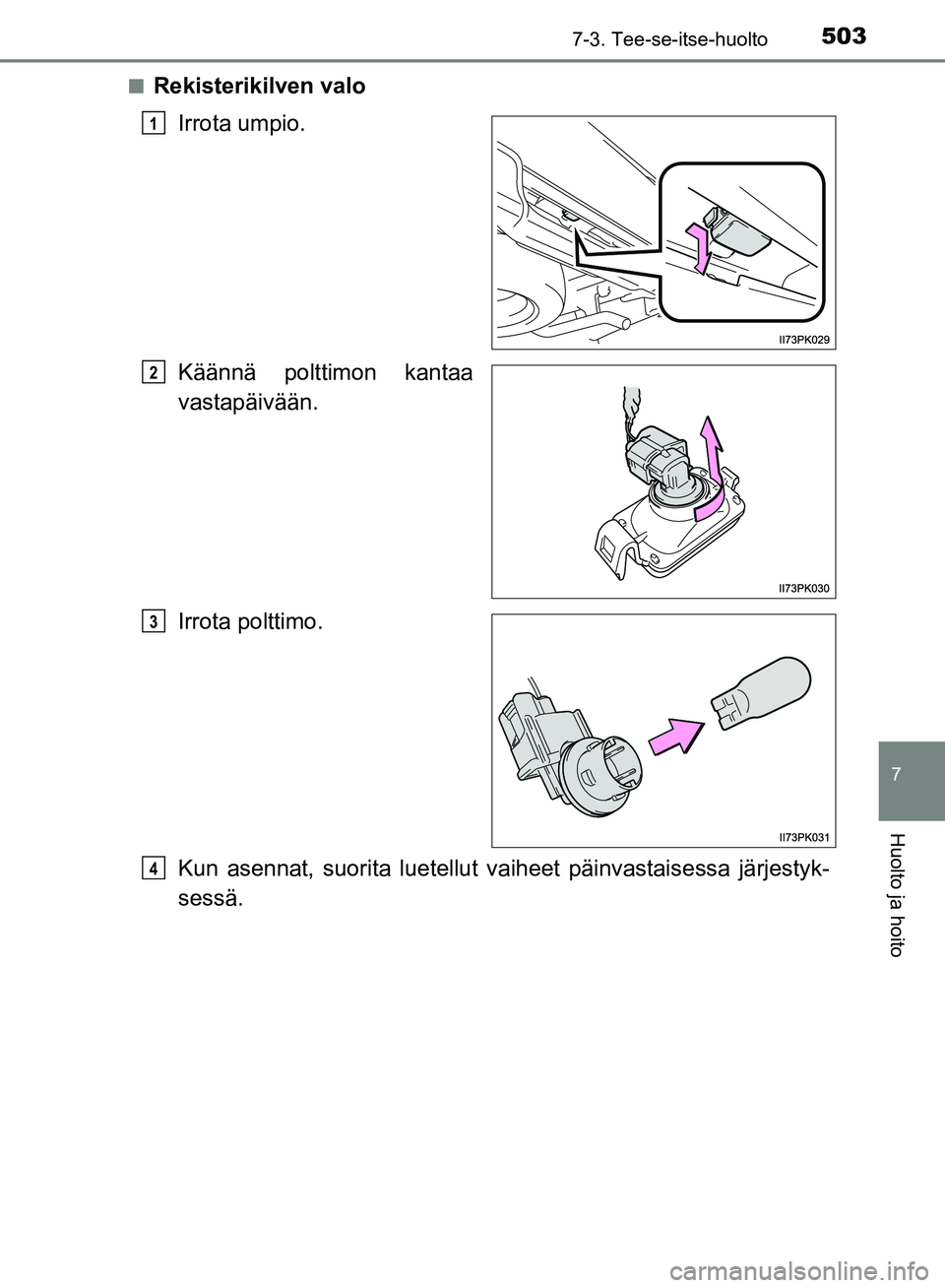

nRekisterikilven valoIrrota umpio.
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut va iheet päinvastaisessa järjestyk-
sessä.
1
2
3
4
OM0K375FI.book Page 503 Thursday, May 31, 2018 11:24 AM
Page 504 of 624

5047-3. Tee-se-itse-huolto
HILUX_OM_OM0K375FI_(EE)n
Seuraavien polttimoiden vaihtaminen
Jos alla luetelluista polttimoista jokin on palanut, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan korjaa-
mon vaihtaa se.
l
Lähivalot (LED-ajovaloilla varustetut mallit)
l Etuseisontavalot/päiväaj ovalot (LED-ajovaloilla varustetut autot)
l Sivusuuntavalot
l LED-etusumuvalot (joissakin malleissa)
l Keskijarruvalo (joissakin malleissa)
nKun kiinnität ajovalon kumisuojusta (halogeeniajovaloilla varustetut
autot)
Tarkista, että suojus on kiinnittynyt tukevasti.
n LED-valot
Ajovalojen lähivalot (LED-ajovaloilla varustetut autot), etuseisontavalot/päivä-
ajovalot (LED-ajovaloilla varustetut autot), sivusuuntavalot (peiliin asennettu
tyyppi), LED-etusumuvalot (joissakin malleissa) ja keskijarruvalo (joissakin
malleissa) koostuvat useasta LED-valosta. Jos jokin LED-valoista palaa, ota
yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun luo-
tettavaan korjaamoon ja anna heidän vaihtaa valo.
n Kosteuden kerääntyminen valojen lasin sisäpuolelle
Jos ajovalojen lasien sisäpuolelle tilapäisesti kerääntyy kosteutta, kyseessä
ei ole toimintahäiriö. Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun luotettavaan korjaamoon saadaksesi lisätietoja seuraa-
vissa tilanteissa:
lAjovalojen lasien sisäpinnoille kerääntyy suuria vesipisaroita.
l Vettä on kerääntynyt ajovalojen sisään. Varmistu, että kumisuojuksen uloin kehä
asettuu tiukasti paikoilleen.
Asettele kumisuojus polttimon ympärille
siten että polttimon liitin on näkyvissä.
1
2
OM0K375FI.book Page 504 Thursday, May 31, 2018 11:24 AM
