2018 TOYOTA HILUX Omistajan Käsikirja (in Finnish)

2414-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
HILUX_OM_OM0K375FI_(EE)
VAROITUS
n Kameratunnistimen toimin tahäiriöiden välttämiseksi
Noudata seuraavia turvallisuusohjeita.
Muussa tapauksessa kameratunnistin ei välttämättä toimi kunnolla, mikä
mahdollisesti johtaa onnettomuuteen, jonka seurauksena on kuolema tai
vakavat henkilövahingot.
l Pidä tuulilasi aina puhtaana.
• Jos tuulilasi on likainen tai sen pinnalla on öljyinen kalvo, vesipisaroita,
lunta tms., puhdista tuulilasi.
• Vaikka tuulilasin pinnoiteainetta olisi käytetty tuulilasissa, on silti välttä- mätöntä käyttää tuulilasinpyyhkimiä vesipisaroiden tms. poistoon tuuli-
lasista kameratunnistimen edessä olevalta alueelta.
• Jos tuulilasin sisäpinta mihin kameratunnistin on asennettu on likainen, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
l Jos alue tuulilasista kameratunnistimen edestä on huurtunut tai siihen tii-
vistyneen vesihöyryn tai jään peittämä, käytä tuulilasin huurteenpoistotoi-
mintoa poistaaksesi huurteen, tiivistyneen vesihöyryn tai jään tuulilasista.
(S. 401, 410)
l Jos vesipisarat eivät kunnolla poistu tuulilasinpyyhkijöillä tuulilasista
kameratunnistimen edessä olevalta alueelta, vaihda pyyhkijöiden sulkien
kumit tai pyyhkijöiden sulat.
Jos pyyhkijöiden sulkien kumit tai sulat on vaihdettava, ota yhteyttä valtuu-
tettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun luotettavaan
korjaamoon.
l Älä asenna tummennuskalvoja tuulilasiin.
lÄlä kiinnitä sellaisia esineitä kuten tar-
roja, läpinäkyviä tarroja tms. tuulilasin
ulkopintaan kameratunnistimen eteen
(kuvassa varjostettu alue).
A: Tuulilasin yläreunasta noin 1 cm alle
kameratunnistimen alareunan
B: Noin 20 cm (Noin 10 cm kameratun-
nistimen keskeltä oikealle ja vasem-
malle)
OM0K375FI.book Page 241 Thursday, May 31, 2018 11:24 AM

2424-5. Muiden ajoa helpottavien järjestelmien käyttö
HILUX_OM_OM0K375FI_(EE)
VAROITUS
l Vaihda tuulilasi, jos se on haljennut tai vaurioitunut.
Jos tuulilasi on vaihdettava, ota yhteyttä valtuutettuun Toyota-jälleenmyy-
jään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun
korjaamoon.
l Älä kastele kameratunnistinta.
l Älä anna kirkkaiden valojen paistaa kameratunnistimeen.
l Älä likaa tai vaurioita kameratunnistinta.
Kun puhdistat etutuulilasin sisäpintaa, älä anna lasinpuhdistusaineen
päästä kosketuksiin linssin kanssa. Älä myöskään kosketa linssiä.
Jos linssi on likainen tai vaurioitunut, ota yhteyttä valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varus-
tettuun korjaamoon.
l Älä kohdista kameratunnistimeen voimakkaita iskuja.
l Älä muuta kameratunnistimen asennuskulmaa tai asentoa, äläkä poista
tunnistinta.
l Älä pura kameratunnistinta.
l Älä tee muutoksia mihinkään auton osiin kameratunnistimen ympärillä
(sisäpuolinen taustapeili, jne.) tai katto.
l Älä kiinnitä konepeltiin, etusäleikköön tai puskuriin \
mitään lisävarusteita,
jotka voisivat peittää kameratunnistinta. Ota yhteyttä valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon tai muuhun luotettavaan korjaamoon saa-
daksesi lisätietoja.
l Jos katolle kiinnitetään surffilauta tai muu pitkä esine, varmistu, että se ei
peitä kameratunnistinta.
l Älä tee muutoksia ajovaloihin tai muihin valoihin.
OM0K375FI.book Page 242 Thursday, May 31, 2018 11:24 AM

243
4
4-5. Muiden ajoa helpottavien järjestelmien käyttö
Ajaminen
HILUX_OM_OM0K375FI_(EE)
Pre-Collision-turvajärjestelmä (PCS)
: Joissakin malleissa
Pre-Collision-turvajärjestelmä käyttää tutkatunnistinta ja kame-
ratunnistinta autosi edessä olevien ajoneuvojen ja jalankulkijoi-
den havaitsemiseen. Jos järjestelmä päättelee, että nokkakolarin
vaara jalankulkijan tai ajoneuvon kanssa on suuri, varoitus
kehottaa kuljettajaa tekemään väistöliikkeen ja potentiaalista jar-
rupainetta lisätään auttamaan kuljettajaa välttämään kolari. Jos
järjestelmä päättelee, että nokkakolarin vaara ajoneuvon tai
jalankulkijan kanssa on erittäin suuri, jarrut kytkeytyvät auto-
maattisesti auttamaan kolarin vä lttämisessä tai kolarin törmäys-
voiman pienentämisessä.
Pre-Collision-turvajärje stelmä voidaan kytkeä päälle / pois päältä ja
varoituksen ajoitusta voidaan muuttaa. ( S. 247)
OM0K375FI.book Page 243 Thursday, May 31, 2018 11:24 AM

2444-5. Muiden ajoa helpottavien järjestelmien käyttö
HILUX_OM_OM0K375FI_(EE)
uPre-Collision-turvajärjestelmän varoitus
Jos järjestelmä päättelee, että
nokkakolarin vaara on suuri,
summeri soi ja monitoiminäy-
tölle tulee esiin varoitusviesti,
joka kehottaa kuljettajaa teke-
mään väistöliikkeen.
uPre-Collision-hätäjarrutustehostin
Kun järjestelmä päättelee, että on suuri vaara joutua nokkakolariin,
järjestelmä antaa lisävoimaa jarrutukseen suhteessa siihen, miten
kovaa jarrupoljinta painetaan.
uPre-Collision-jarrutustoiminto
Jos järjestelmä päättelee, että nokkakolarin vaara on suuri, järjes-
telmä varoittaa kuljettajaa. Jos järj estelmä päättelee, että etutör-
mäyksen vaara on erittäin suuri, jarrut kytkeytyvät automaattisesti
auttamaan kolarin välttämisessä tai törmäysnopeuden alentami-
sessa.
OM0K375FI.book Page 244 Thursday, May 31, 2018 11:24 AM

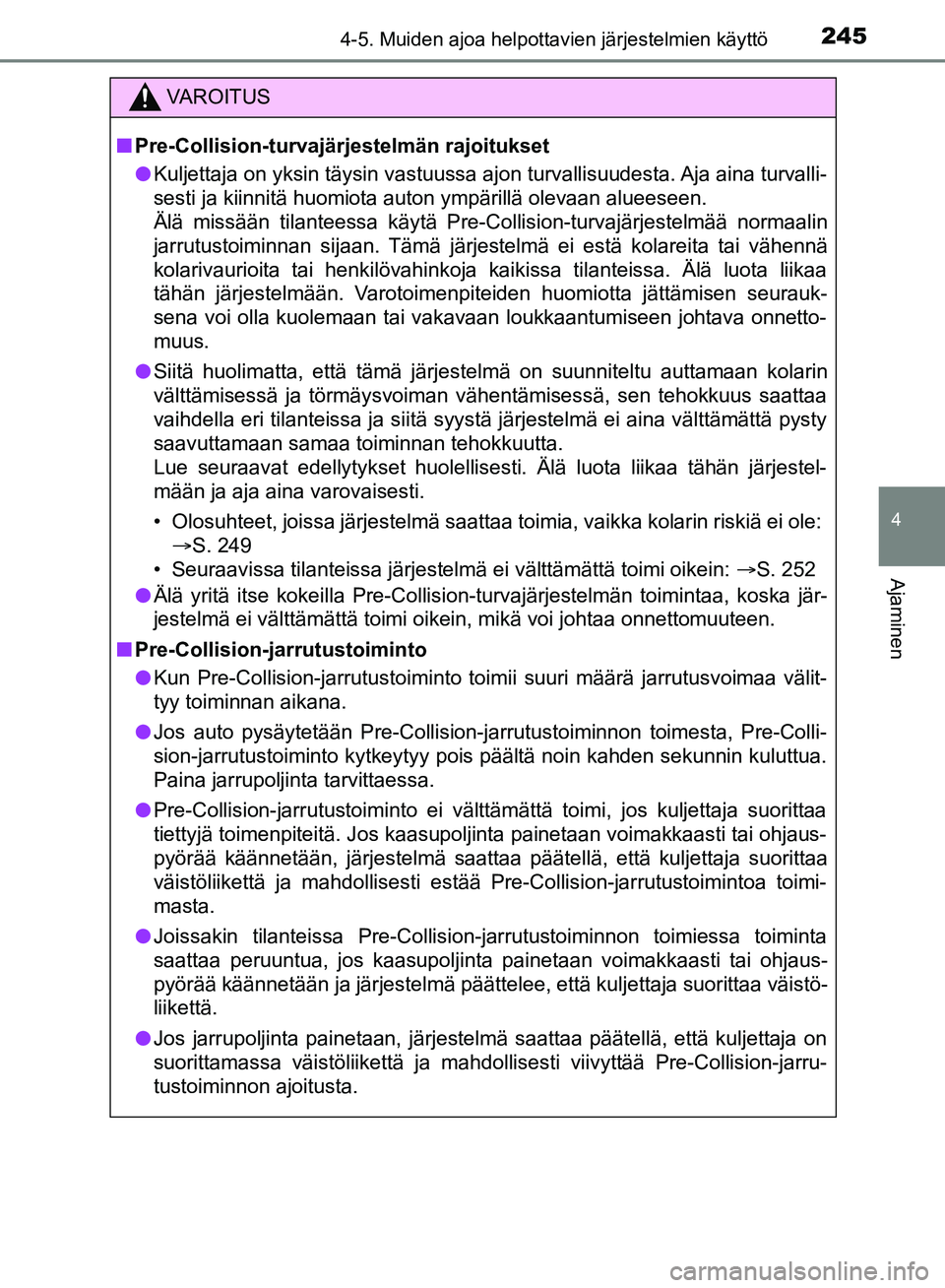

2454-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
HILUX_OM_OM0K375FI_(EE)
VAROITUS
n Pre-Collision-turvajärjestelmän rajoitukset
l Kuljettaja on yksin täysin vastuussa ajon turvallisuudesta. Aja aina turvalli-
sesti ja kiinnitä huomiota auton ympärillä olevaan alueeseen.
Älä missään tilanteessa käytä Pre-Collision-turvajärjestelmää normaalin
jarrutustoiminnan sijaan. Tämä järjestelmä ei estä kolareita tai vähennä
kolarivaurioita tai henkilövahinkoja kaikissa tilanteissa. Älä luota liikaa
tähän järjestelmään. Varotoimenpiteiden huomiotta jättämisen seurauk-
sena voi olla kuolemaan tai vakavaan loukkaantumiseen johtava onnetto-
muus.
l Siitä huolimatta, että tämä järjestelmä on suunniteltu\
auttamaan kolarin
välttämisessä ja törmäysvoiman vähentämisessä, sen tehokkuus saattaa
vaihdella eri tilanteissa ja siitä syystä järjestelmä ei aina välttämättä pysty
saavuttamaan samaa toiminnan tehokkuutta.
Lue seuraavat edellytykset huolellisesti. Älä luota liikaa tähän järjestel-
mään ja aja aina varovaisesti.
• Olosuhteet, joissa järjestelmä saattaa toimia, vaikka kolarin riskiä ei ole:
S. 249
• Seuraavissa tilanteissa järjestelmä ei välttämättä toimi oikein: S. 252
l Älä yritä itse kokeilla Pre-Collision-turvajärjestelmän toimintaa, koska jär-
jestelmä ei välttämättä toimi oikein, mikä voi johtaa onnettomuuteen.
n Pre-Collision-jarrutustoiminto
l Kun Pre-Collision-jarrutustoiminto to imii suuri määrä jarrutusvoimaa välit-
tyy toiminnan aikana.
l Jos auto pysäytetään Pre-Collision-jarrutustoiminnon toimesta, Pre-Colli-
sion-jarrutustoiminto kytkeytyy pois päältä noin kahden sekunnin kuluttua.
Paina jarrupoljinta tarvittaessa.
l Pre-Collision-jarrutustoiminto ei välttämättä toimi, jos kuljettaja suorittaa
tiettyjä toimenpiteitä. Jos kaasupoljinta painetaan voimakkaasti tai ohjaus-
pyörää käännetään, järjestelmä saattaa päätellä, että kuljettaja suorittaa
väistöliikettä ja mahdollisesti estää Pre-Collision-jarrutustoimintoa toimi-
masta.
l Joissakin tilanteissa Pre-Collision-jarrutustoiminnon toimiessa toiminta
saattaa peruuntua, jos kaasupoljinta painetaan voimakkaasti tai ohjaus-
pyörää käännetään ja järjestelmä päättelee, että kuljettaja suorittaa väistö-
liikettä.
l Jos jarrupoljinta painetaan, järjestelmä saattaa päätellä, että kuljettaja on
suorittamassa väistöliikettä ja mahdollisesti viivyttää Pre-Collision-jarru-
tustoiminnon ajoitusta.
OM0K375FI.book Page 245 Thursday, May 31, 2018 11:24 AM

2464-5. Muiden ajoa helpottavien järjestelmien käyttö
HILUX_OM_OM0K375FI_(EE)
VAROITUS
n Milloin Pre-Collision-turvajärjestelmä tulee kytkeä pois päältä
Seuraavissa tilanteissa, kytke järjestelmä pois päältä, koska se ei välttä-
mättä toimi oikein ja seurauksena voi mahdollisesti olla onnettomuus, joka
voi johtaa kuolemaan tai vakaviin henkilövahinkoihin:
l Jos autoa hinataan
l Jos autollasi hinataan toista autoa
l Jos autoa kuljetetaan kuorma-auton lavalla, laivassa, junassa tai vastaa\
-
valla kuljetustavalla
l Kun auto nostetaan nosturin päälle moottorin ollessa käynnissä ja renkai-
den voidessa pyöriä vapaasti
l Kun autoa tarkastetaan testauslaitteen rullilla, kuten alustadynamomet-
rissä tai nopeusmittarin testauslaitteessa, tai kun autoa käytetään renkaan
tasapainotuslaitteessa
l Jos etupuskuriin tai etusäleikön suojukseen kohdistuu voimakas isku
onnettomuuden seurauksena tai muista syistä
l Jos autoa ei voi ajaa vakaasti kuten silloin, kun auto on ollut osallisena
onnettomuuteen tai autossa on toimintahäiriö
l Kun autolla ajetaan urheilullisella tavalla tai maastossa
l Jos renkaiden ilmanpaineet eivät ole ohjeistuksen mukaiset
l Jos renkaat ovat erittäin kuluneet
l Jos käytetään muita kuin suositellun kokoisia renkaita
l Kun käytetään lumiketjuja
l Kun kompakti vararengas on asennettuna tai rengas on korjattu renkaan
paikkaussarjalla
l Jos tutkatunnistimen tai kameratunnistimen peittäviä laitteita (esim. lumi-
aura) on tilapäisesti asennettu autoon
OM0K375FI.book Page 246 Thursday, May 31, 2018 11:24 AM

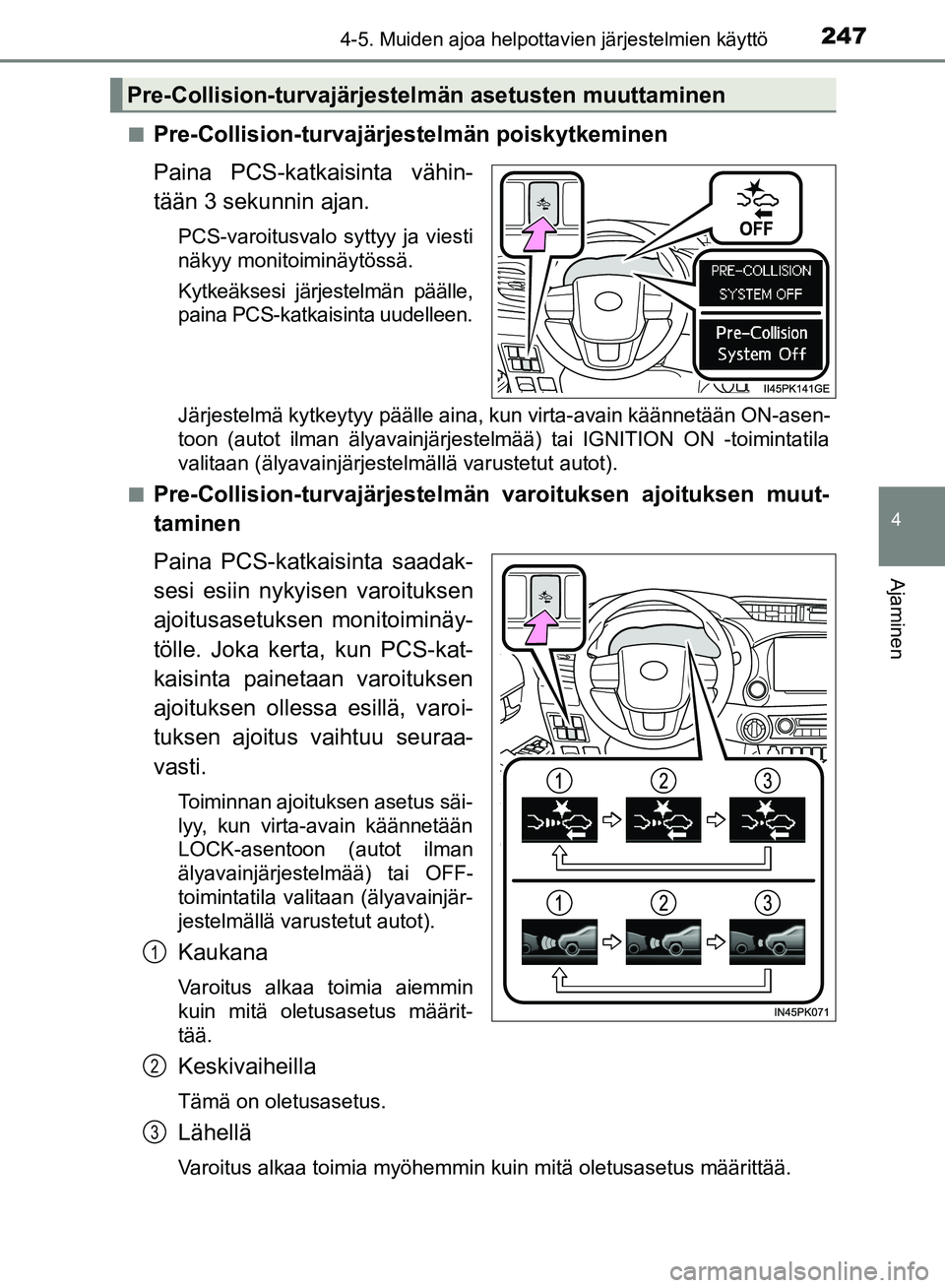

2474-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
HILUX_OM_OM0K375FI_(EE)n
Pre-Collision-turvajärjestelmän poiskytkeminen
Paina PCS-katkaisinta vähin-
tään 3 sekunnin ajan.
PCS-varoitusvalo syttyy ja viesti
näkyy monitoiminäytössä.
Kytkeäksesi järjestelmän päälle,
paina PCS-katkaisinta uudelleen.
Järjestelmä kytkeytyy päälle aina, kun virta-avain käännetään ON-asen-
toon (autot ilman älyavainjärjestelmää) tai IGNITION ON -toimintatila
valitaan (älyavainjärjestelmällä varustetut autot).
n
Pre-Collision-turvajärjestelmän varoituksen ajoituksen muut-
taminen
Paina PCS-katkaisinta saadak-
sesi esiin nykyisen varoituksen
ajoitusasetuksen monitoiminäy-
tölle. Joka kerta, kun PCS-kat-
kaisinta painetaan varoituksen
ajoituksen ollessa esillä, varoi-
tuksen ajoitus vaihtuu seuraa-
vasti.
Toiminnan ajoituksen asetus säi-
lyy, kun virta-avain käännetään
LOCK-asentoon (autot ilman
älyavainjärjestelmää) tai OFF-
toimintatila valitaan (älyavainjär-
jestelmällä varustetut autot).
Kaukana
Varoitus alkaa toimia aiemmin
kuin mitä oletusasetus määrit-
tää.
Keskivaiheilla
Tämä on oletusasetus.
Lähellä
Varoitus alkaa toimia myöhemmin kuin mitä oletusasetus määrittää.
Pre-Collision-turvajärjestel män asetusten muuttaminen
1
2
3
OM0K375FI.book Page 247 Thursday, May 31, 2018 11:24 AM

2484-5. Muiden ajoa helpottavien järjestelmien käyttö
HILUX_OM_OM0K375FI_(EE)
nToimintaolosuhteet
Pre-Collision-turvajärjestelmä on kytkettynä päälle ja järjestelmä päättelee,
että on suuri vaara joutua nokkakolariin ajoneuvon tai jalankulkijan kanssa.
Eri toiminnot ovat toimintakykyisiä seuraavissa nopeuksissa:
lPre-Collision-turvajärjestelmän varoitus:
• Auton nopeus on välillä 10 - 180 km/h. (Jalankulkijan havaitsemiseksi
auton nopeus on noin 10 - 80 km/h)
• Suhteellinen nopeus autosi ja edessä olevan ajoneuvon tai jalankulkijan välillä on noin 10 km/h tai suurempi.
l Pre-Collision-hätäjarrutustehostin:
• Auton nopeus on välillä noin 30 - 180 km/h. (Jalankulkijan havaitsemi-
seksi auton nopeus on noin 30 - 80 km/h.)
• Suhteellinen nopeus ajoneuvosi ja edessä olevan ajoneuvon tai jalankul- kijan välillä on noin 30 km/h tai suurempi.
l Pre-Collision-jarrutustoiminto:
• Auton nopeus on välillä 10 - 180 km/h. (Jalankulkijan havaitsemiseksi
auton nopeus on noin 10 - 80 km/h)
• Suhteellinen nopeus autosi ja edessä olevan ajoneuvon tai jalankulkijan
välillä on noin 10 km/h tai suurempi.
Järjestelmä ei välttämättä toimi seuraavissa tilanteissa:
l Jos akkukenkä on irrotettu ja sitten kiinnitetty takaisin, eikä au\
tolla sen jäl-
keen ole ajettu tietyn pituisen ajanjakson aikana
l Jos vaihteenvalitsin on R-asennossa
l Jos VSC on kytketty pois päältä (vain Pr e-Collision-turvajärjestelmän varoi-
tustoiminto on toimintakykyinen)
l Jos hitaan nelivedon merkkivalo palaa (vain Pre-Collision-turvajärjestelmän
varoitustoiminto on toimintakykyinen)
OM0K375FI.book Page 248 Thursday, May 31, 2018 11:24 AM
