2018 TOYOTA HILUX Omistajan Käsikirja (in Finnish)

145
3
3-3. Istuimien säätö
Kunkin komponentin toiminta
HILUX_OM_OM0K375FI_(EE)
Etuistuimet
Käsisäätöinen istuin (erillinen)
Istuimen pituussuuntaisen sää-
dön vipu
Selkänojan kallis tuksen säädön
vipu
Istuimen korkeudensäädön vipu
(joissakin malleissa vain kuljet-
tajan istuimessa)
Käsisäätöinen istuin (penkki)
Istuimen pituussuuntaisen sää-
dön vipu (vain kuljettajan istuin)
Selkänojan kallistuksen sää-
dön vipu
Säätötoimenpiteet
1
2
3
1
2
OM0K375FI.book Page 145 Thursday, May 31, 2018 11:24 AM

1463-3. Istuimien säätö
HILUX_OM_OM0K375FI_(EE)

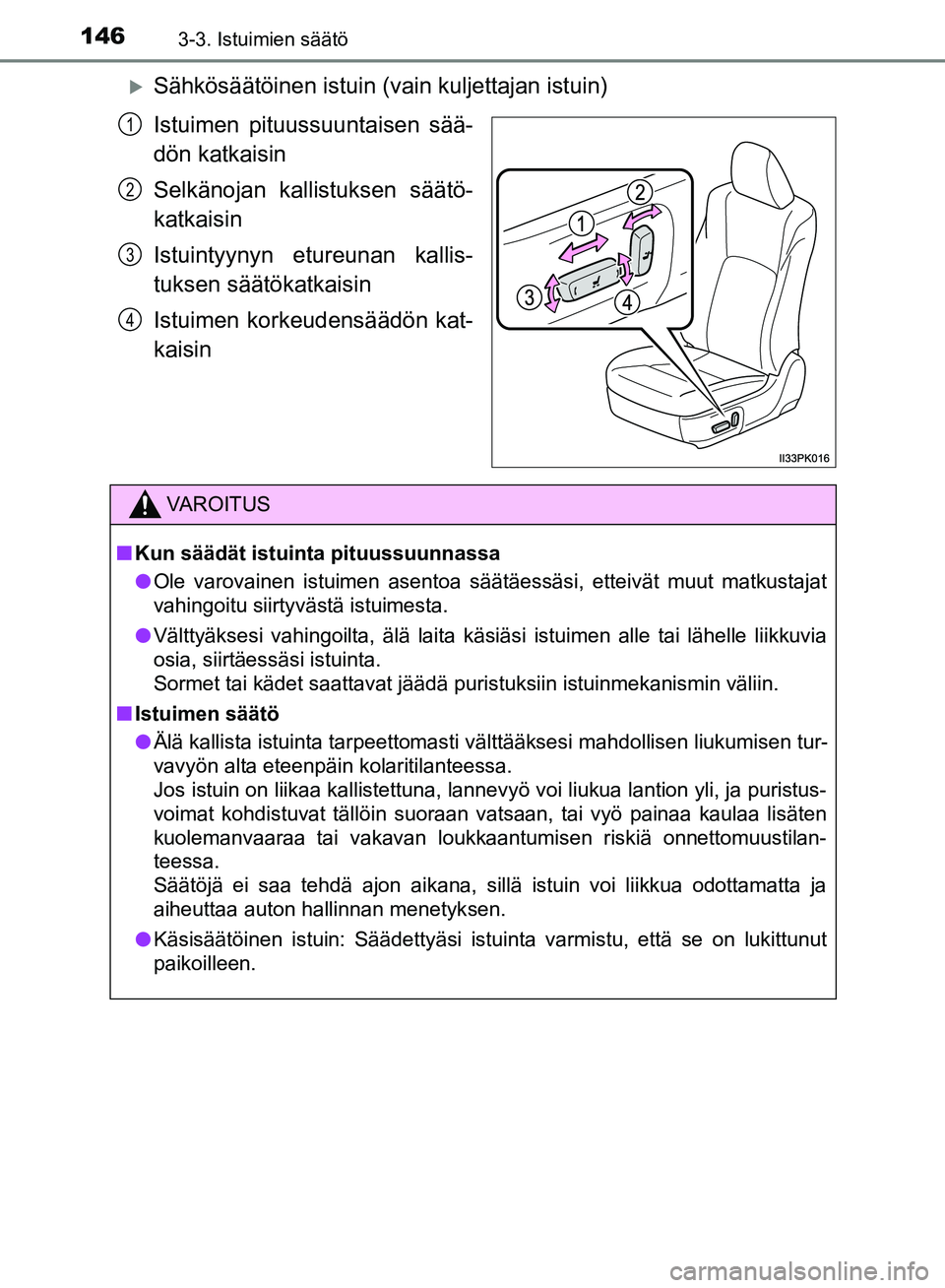

Sähkösäätöinen istuin (vain kuljettajan istuin)
Istuimen pituussuuntaisen sää-
dön katkaisin
Selkänojan kallistuksen säätö-
katkaisin
Istuintyynyn etureunan kallis-
tuksen säätökatkaisin
Istuimen korkeudensäädön kat-
kaisin
1
2
3
4
VAROITUS
n Kun säädät istuinta pituussuunnassa
l Ole varovainen istuimen asentoa säätäessäsi, etteivät muut matkustajat
vahingoitu siirtyvästä istuimesta.
l Välttyäksesi vahingoilta, älä laita käsiäsi istuimen alle tai lähelle liikkuvia
osia, siirtäessäsi istuinta.
Sormet tai kädet saattavat jäädä puristuksiin istuinmekanismin väliin.
n Istuimen säätö
l Älä kallista istuinta tarpeettomasti välttääksesi mahdollisen liukumisen tur-
vavyön alta eteenpäin kolaritilanteessa.
Jos istuin on liikaa kallistettuna, lannevyö voi liukua lantion yli, ja puristus-
voimat kohdistuvat tällöin suoraan vatsaan, tai vyö painaa kaulaa lisäten
kuolemanvaaraa tai vakavan loukkaantumisen riskiä onnettomuustilan-
teessa.
Säätöjä ei saa tehdä ajon aikana, sillä istuin voi liikkua odottamatta ja
aiheuttaa auton hallinnan menetyksen.
l Käsisäätöinen istuin: Säädettyäsi istuinta varmistu, että se on lukittunut
paikoilleen.
OM0K375FI.book Page 146 Thursday, May 31, 2018 11:24 AM

147
3
3-3. Istuimien säätö
Kunkin komponentin toiminta
HILUX_OM_OM0K375FI_(EE)
Takaistuimet
Vapauta lukituksen vapautus-
vipu.
Nosta istuintyynyt ylös ja vedä
niitä sitten kohti auton etuosaa.
Istuintyynyt voidaan irrottaa erik-
seen.
Vedä pääntukea ylöspäin.
Vedä hihnasta ja nosta istui-
nosa.
Istuintyynyn alla oleva lukitusme-
kanismi vapautuu mahdollistaen
istuintyynyn nostamisen.
: Joissakin malleissa
Takaistuintyynyjen poisto (joissakin Smart-cab-malleissa)
1
2
Istuintyynyn nostaminen (Double-cab-mallit integroidulla takais-
tuimella)
1
2
OM0K375FI.book Page 147 Thursday, May 31, 2018 11:24 AM

1483-3. Istuimien säätö
HILUX_OM_OM0K375FI_(EE)
Kiinnitä hihna pääntuen varteen.
Mallit, joissa takaistuimen keskipaikalla ei ole pääntukea: Kiinnitä hihna
reunimmaisen istuinpaikan pääntuen varteen.
Vedä pääntukia ylöspäin.
Vedä hihnoista ja nosta istuin-
tyyny.
Istuintyynyn alla oleva lukitusme-
kanismi vapautuu mahdollistaen
istuintyynyn nostamisen.
3
Ty y p p i ATy y p p i B
Istuintyynyn nostaminen (Double-cab-mallit erillisillä takaistui-
milla)
1
2
OM0K375FI.book Page 148 Thursday, May 31, 2018 11:24 AM

1493-3. Istuimien säätö
3
Kunkin komponentin toiminta
HILUX_OM_OM0K375FI_(EE)
Kiinnitä hihnat pääntukiin.3
Ty y p p i ATy y p p i B
VAROITUS
Noudata seuraavia turvallisuusohjeita. Näiden ohjeiden noudattamatta jättä-
minen voi johtaa kuolemaan tai vakavaan loukkaantumiseen.
n Kun irrotat takaistuimen istuintyynyjä tai nostat istuinosaa.
l Älä käsittele takaistuimen istuintyynyjä tai takaistuimen istuinosaa ajon
aikana.
l Pysäytä auto tasaiselle alustalle. Kytke seisontajarru ja aseta vaihteenva-
litsin P-asentoon (automaattivaihteisto) tai N-asentoon (käsivalintainen
vaihteisto).
n Kun takaistuimen istuintyynyt irrotetaan
Ole varovainen ettet osu kehenkään irrotetuilla istuintyynyillä tai pudota niitä
päällesi.
n Kun kiinnität takaistuintyynyt takaisin paikoilleen tai palautat istuinosat
takaisin paikoilleen
l Varo, etteivät kätesi tai jalkasi jää puristuksiin istuimen väliin.
l Varmistu, ettei istuimen alla ole mitään esteitä, jotka voisivat estää istuinta
lukittumasta kunnolla paikoilleen.
l Varmistu, että takaistuintyynyt ja istuinosa ovat kunnolla lukkiutuneet pai-
namalla niitä ylöspäin ja alaspäin
l Varmistu, että turvavyöt eivät ole kiertyneinä tai juuttuneina istuinty\
ynyihin.
OM0K375FI.book Page 149 Thursday, May 31, 2018 11:24 AM

1503-3. Istuimien säätö
HILUX_OM_OM0K375FI_(EE)
Pääntuet
Säädettävä tyyppi
Ylöspäin
Vedä pääntukia ylöspäin.
Alaspäin
Paina pääntuki alas samalla pai-
naen lukituksen vapautuspaini-
ketta.
Integroitu tyyppi
Pääntukia ei voida säätää tai irrottaa.
Säädettävä tyyppi
Ylöspäin
Vedä pääntukia ylöspäin.
Alaspäin
Paina pääntuki alas samalla pai-
naen lukituksen vapautuspaini-
ketta.
Integroitu tyyppi
Pääntukia ei voida säätää tai irrottaa.
Kaikilla istuimilla on pääntuet.
Etuistuimet
Lukituksen vapautuspainike
1
2
Takaistuimet (joissakin malleissa)
Lukituksen vapautuspainike
1
2
OM0K375FI.book Page 150 Thursday, May 31, 2018 11:24 AM

1513-3. Istuimien säätö
3
Kunkin komponentin toiminta
HILUX_OM_OM0K375FI_(EE)
nPääntukien irrottaminen
n Pääntukien kiinnittäminen
n Pääntukien korkeuden säätäminen
n Takaistuimen keskipaikan pääntuen säätäminen (joissakin malleissa)
Nosta aina pääntukea säilytysasennostaan yhden pykälän verran ylöspäin,
kun otat sen käyttöön. Vedä pääntuki ylös samalla painamalla
lukituksen vapautuspainiketta.
Kohdista pääntuki asennusreikiin ja paina
se alas lukitusasentoon.
Paina ja pidä painettuna lukituksen
vapautuspainiketta kun lasket pääntukea
alaspäin.
Säädä pääntuet siten, että pääntuen kes-
kiosa on korviesi yläosan tasalla.
Lukituksen
vapautuspainike
Lukituksen
vapautuspainike
OM0K375FI.book Page 151 Thursday, May 31, 2018 11:24 AM

1523-3. Istuimien säätö
HILUX_OM_OM0K375FI_(EE)
VAROITUS
n Pääntukiin liittyvät varoitukset
Huomioi seuraavat pääntukiin liittyvät varotoimenpiteet. Näiden ohjeiden
noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan loukkaantumi-
seen.
l Käytä kullekin istuimelle suunniteltua pääntukea.
l Säädä pääntuet aina oikealle korkeudelle.
l Pääntukien säädön jälkeen paina niitä alaspäin ja varmista, että ne ovat
lukkiutuneet paikoilleen.
l Älä aja pääntuet irrotettuina.
OM0K375FI.book Page 152 Thursday, May 31, 2018 11:24 AM
