2018 TOYOTA HILUX Omistajan Käsikirja (in Finnish)

265
4
4-5. Muiden ajoa helpottavien järjestelmien käyttö
Ajaminen
HILUX_OM_OM0K375FI_(EE)
Liikennemerkkien tunnistusjärjestelmä
(RSA)

RSA tunnistaa tiettyjä liikenne-
merkkejä käyttäen apunaan
kameratunnistinta ja välittää tie-
don kuljettajalle monitoiminäytön
välityksellä.
Jos järjestelmä päättelee, että ajonopeus ylittää nopeusrajoituksen tai
kuljettaja toimii tunnistettujen liikennemerkkien kieltämällä tavalla
tms., se varoittaa kuljettajaa varoitusnäytön ja varoitussummerin
* väli-
tyksellä.
*: Tämä asetus tulee asettaa erikseen muutettavista asetuksista.
: Joissakin malleissa
Yhteenveto toiminnosta
Kameratunnistin
VAROITUS
n Ennen kuin käytät liikennemerkkien tunnistusjärjestelmää (RSA)
Älä luota pelkästään liikennemerkkien tunnistusjärjestelmän (RSA) toimin-
taan. Liikennemerkkien tunnistusjärjestelmä (RSA) on järjestelmä, joka
tukee kuljettajaa antamalla tietoa, mutta se ei korvaa kuljettajan omaa
havainnointia tai tietoisuutta tilanteesta. Aja turvallisesti ja kiinnitä aina huo-
mio liikennesääntöihin.
Sopimaton tai huolimaton ajotapa saattaa johtaa odottamattomaan onnetto-\
muuteen.
OM0K375FI.book Page 265 Thursday, May 31, 2018 11:24 AM

2664-5. Muiden ajoa helpottavien järjestelmien käyttö
HILUX_OM_OM0K375FI_(EE)
Kun kameratunnistin tunnistaa liikennemerkin, se näytetään monitoi-
minäytöllä ajettaessa merkin ohi.
l Kun ajamista avustavan järjes-
telmän tiedot on valittu näytettä-
väksi näytöllä, enintään 3 liiken-
nemerkkiä voidaan näyttää.
( S . 111 )
l Kun muut kuin ajamista avusta-
van järjestelmän tiedot on valit-
tu näytettäväksi näytöllä, vain
nopeusrajoitusmerkki, moottori-
tien merkki tai kaikkien kieltojen
päättymismerkki voidaan näyt-
tää. ( S . 111 )
Ohituskieltomerkkiä tai nopeus-
rajoitusmerkkiä varustettuna li-
säkilvellä ei näytetä. Jos kuiten-
kin muita liikennemerkkejä kuin
nopeusrajoitusmerkkejä tunnis-
tetaan, niistä tulee maininta ny-
kyisen nopeusrajoitusmerkin al-
le.
Monitoiminäytön tiedot
OM0K375FI.book Page 266 Thursday, May 31, 2018 11:24 AM

2674-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
HILUX_OM_OM0K375FI_(EE)

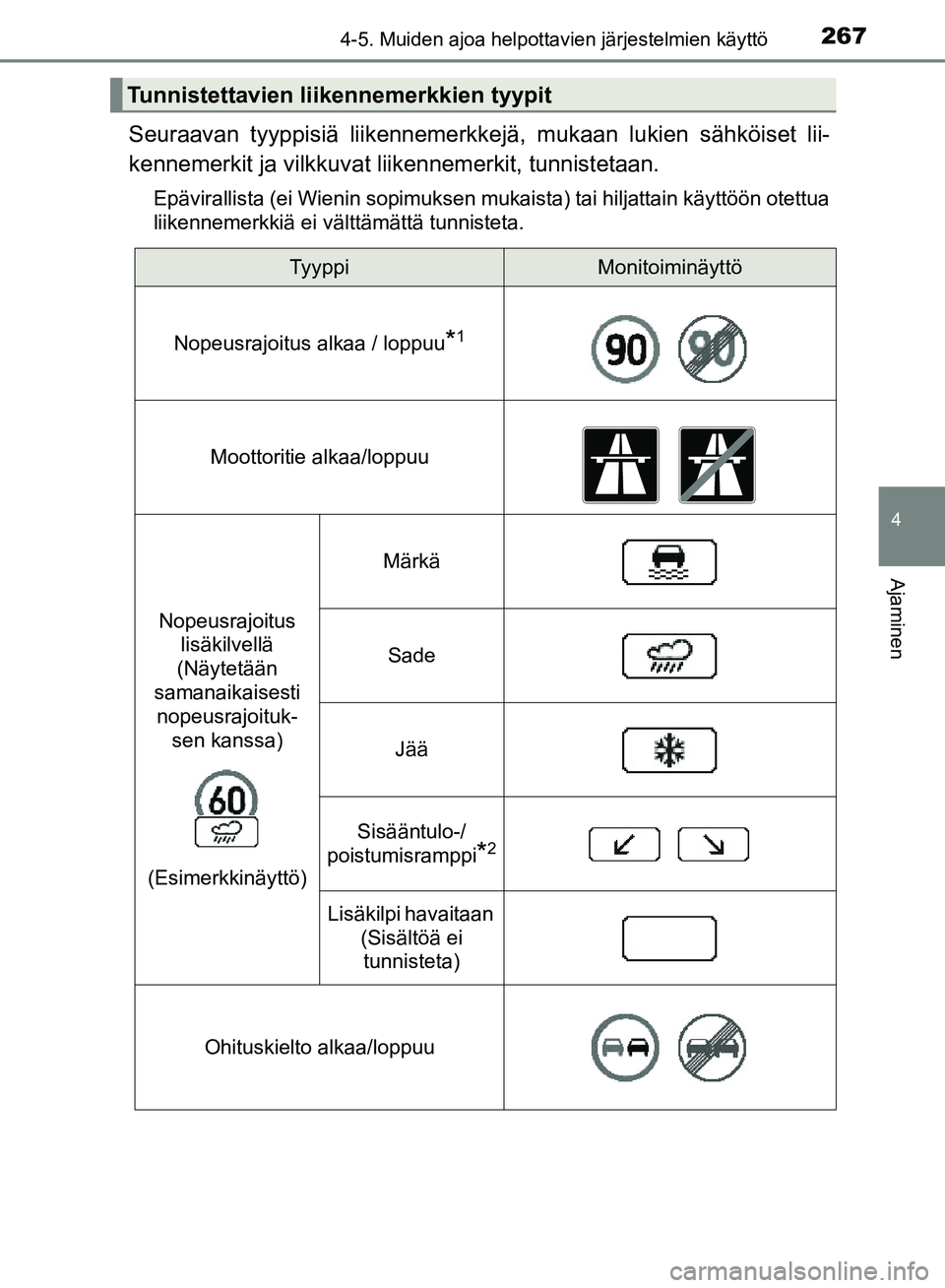

Seuraavan tyyppisiä liikennemerkkejä, mukaan lukien sähköiset lii-
kennemerkit ja vilkkuvat liikennemerkit, tunnistetaan.
Epävirallista (ei Wienin sopimuksen mukaista) tai hiljattain käyttöön otettua
liikennemerkkiä ei välttämättä tunnisteta.
Tunnistettavien liikennemerkkien tyypit
TyyppiMonitoiminäyttö
Nopeusrajoitus alkaa / loppuu*1
Moottoritie alkaa/loppuu
Nopeusrajoitus
lisäkilvellä
(Näytetään
samanaikaisesti nopeusrajoituk- sen kanssa)
(Esimerkkinäyttö)
Märkä
Sade
Jää
Sisääntulo-/
poistumisramppi
*2
Lisäkilpi havaitaan (Sisältöä ei tunnisteta)
Ohituskielto alkaa/loppuu
OM0K375FI.book Page 267 Thursday, May 31, 2018 11:24 AM

2684-5. Muiden ajoa helpottavien järjestelmien käyttö
HILUX_OM_OM0K375FI_(EE)
*1: Nopeusrajoitusmerkkiä, jonka lukuarvo on suurempi kuin 130 ei välttä-mättä tunnisteta ja väärä nopeusrajoitus saatetaan näyttää.
*2: Jos suuntavaloa ei käytetä kaistaa vaihdettaessa, merkkiä ei näytetä.
Seuraavissa tilanteissa liikennemer kkien tunnistusjärjestelmä (RSA)
varoittaa kuljettajaa varoitusnäytön avulla.
l Jos auton nopeus ylittää nopeusrajoitusmerkin raja-arvon, joka
näkyy monitoiminäytöllä, merkin väri muuttuu vastakkaiseksi.
l Jos järjestelmä tunnistaa, että auto on ohittamassa ohituskieltomer-
kin ollessas näkyvissä monitoiminäytöllä, merkki vilkkuu.
Riippuen tilanteesta, liikenneympäristö (liik enteen suunta, nopeus,
yksikkö) saatetaan tunnistaa väärin eikä varoitusnäyttö välttämättä
toimi oikein.
n Liikennemerkkien tunnistusjärjestelmän (RSA) automaattinen pois
päältä kytkeytyminen
Yksi tai useampi liikennemerkki poistuu näytöstä seuraavissa tilanteissa.
lUutta liikennemerkkiä ei tunnisteta tietyltä etäisyydeltä.
l Tie on mutkainen ja käännöksiä on vasemmalle ja oikealle jne.
n Seuraavissa tilanteissa järjestelmä ei välttämättä toimi tai tunnista oikein
Seuraavissa tilanteissa liikennemerkkien tunnistusjärjestelmä (RSA) ei toimi
normaalisti, eikä välttämättä tunnista liikennemerkkejä, näyttää väärän liiken-
nemerkin jne. Tämä ei kuitenkaan viittaa toimintahäiriöön.
lKameratunnistin on siirtynyt pois paikoiltaan tunnistimeen kohdistuneen voi-
makkaan iskun seurauksena, jne.
l Likaa, lunta, tarroja jne on tuulilasissa lähellä kameratunnistinta.
l Vaikeassa säässä, kuten rankkasateessa, sumussa, lumi- tai hiekkamyrs-
kyssä
l Vastaantulevan auton valo, auringonvalo, jne. osuu kameratunnistimeen.
l Liikennemerkki on, likainen, haalistunut, vinossa tai taipunut tai sähköisen
merkin kontrasti on huono.
l Liikennemerkki on osittain tai kokonaan puun lehtien tai pylvään jne. peit-
tämä.
Kaikki kiellot päättyneet
(Kaikki kiellot päättyneet. Palaaminen
normaaleihin liikennesääntöihin)
Varoitusnäyttö
TyyppiMonitoiminäyttö
OM0K375FI.book Page 268 Thursday, May 31, 2018 11:24 AM

2694-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
HILUX_OM_OM0K375FI_(EE)l
Liikennemerkki on näkyvissä kameratunnistimille vain lyhyen ajan.
l Ajonäkymä (käännös, kaistanvaihto jne.) päätellään väärin.
l Vaikka liikennemerkki ei liity kaistaan, jota pitkin auto ajaa, se ilmestyy välit-
tömästi moottoritien haarautuman jälkeen tai rinnakkaisella kaistalla juuri
ennen yhdistymistä.
l Edellä ajavan auton perään on kiinnitetty tarroja.
l Järjestelmä tunnistaa liikennemerkin tapaisen merkin.
l Autolla ajetaan maassa, jossa on vastakkainen liikennejärjestys (oikean-
puoleinen liikenne).
l Sivutien nopeusrajoitusmerkit saatetaan havaita ja esittää näytöllä (jos ne
ovat kameratunnistimen tunnistusalueella), kun autolla ajetaan päätietä pit-
kin.
l Liikenneympyrän poistumistien nopeusrajoitusmerkit saatetaan havaita ja
näyttää (jos ne ovat kameratunnistimen tunnistusalueella), kun ajetaan lii-
kenneympyrässä.
l Nopeustieto, joka näytetään mittaristossa saattaa poiketa navigointijärjestel-
män nopeustiedosta (joissakin malleissa), koska multimediajärjestelmä
käyttää karttatietoa.
n Jos ajetaan maassa, jossa on poikkeava nopeuden mittayksikkö
Koska liikennemerkkien tunnistusjärjestelmä (RSA) tunnistaa liikennemerkit
järjestelmään asetetun mittayksikön perusteella, on tärkeää vaihtaa mittayk-
sikkö. Säädä mittaristoon asetettu nopeuden mittayksikkö kunkin maan liiken-
nemerkkien mittayksikön mukaiseksi. ( S. 600)
n Järjestelmien kytkeminen päälle / pois päältä
Käytä mittariston ohjauspainikkeita valitaksesi auton ollessa pysähtyneenä
ja paina -painiketta ja valitse ja paina -painiketta. ( S. 111)
n Nopeusrajoitusmerkkien näyttö
Jos virta-avain on viimeksi käännetty LOCK-asentoon (autot ilman älyavain-
järjestelmää) tai käynnistyspainikkeesta on valittu OFF-toimintatila (älyavain-
järjestelmällä varustetut autot) nopeusrajoitusmerkkien näytön ollessa esillä
monitoiminäytöllä, sama liikennemerkki tulee näkyviin, kun virta-avain kään-
netään ON-asentoon (autot ilman älyavainjärjestelmää) tai käynnistyspainik-
keesta valitaan OFF-toimintatila (älyavainjärjestelmällä varustetut autot).
n Muutettavat asetukset
Asetuksia (esim. ylinopeuden varoituskynnystä) voidaan muuttaa.
(Muutettavat asetukset: S. 599)
OM0K375FI.book Page 269 Thursday, May 31, 2018 11:24 AM

2704-5. Muiden ajoa helpottavien järjestelmien käyttö
HILUX_OM_OM0K375FI_(EE)
Vakionopeussäädin
Käytä vakionopeussäädintä valitun nopeuden ylläpitämiseen. Kaasu-
poljinta ei tällöin tarvitse painaa.
Merkkivalot
Vakionopeussäätimen katkaisin
Paina ON-OFF-kat kaisinta kyt-
keäksesi vakionopeussäätimen
päälle.
Vakionopeussäätimen merkkivalo
syttyy.
Paina katkaisinta uudelleen, kun ha-
luat kytkeä vakionopeussäätimen
pois päältä.
Kiihdytä tai hidasta auto halut-
tuun nopeuteen ja paina vipua
alaspäin, kun haluat asettaa no-
peuden.
SET-merkkivalo syttyy toiminnan
merkiksi.
Kun vipu vapautetaan, auton va-
kionopeudeksi tulee senhetkinen
nopeus.
: Joissakin malleissa
Yhteenveto toiminnoista
1
2
Nopeuden asettaminen
1
2
OM0K375FI.book Page 270 Thursday, May 31, 2018 11:24 AM

2714-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
HILUX_OM_OM0K375FI_(EE)
Muuta asetettua nopeutta vivulla, kunnes haluttu nopeus on saavu-
tettu.
Lisää nopeutta
Vähentää nopeutta
Hienosäätö: Siirrä vipua hetkelli-
sesti haluamaasi suuntaan.
Suurempi säätö: Pidä vipua halua-
massasi suunnassa.
Asetettu nopeus nousee tai laskee seuraavalla tavalla:
Hienosäätö: Noin 1,6 km/h aina kun vipua käytetään.
Suurempi säätö: Asetettu nopeus nousee tai laskee jatkuvasti, kunnes
vipu vapautetaan.
Voit kytkeä vakionopeussääti-
men pois päältä vetämällä vipua
itseäsi kohti.
Nopeusasetus kytkeytyy pois myös,
kun painetaan jarrupoljinta tai kyt-
kinpoljinta (vain käsivalintainen
vaihteisto).
Vivun työntäminen ylöspäin pa-
lauttaa vakionopeuden.
Nopeuden palauttaminen on mahdollista auton nopeuden ollessa vähin-
tään n. 40 km/h.
Valitun nopeuden säätäminen
1
2
Asetetun vakionopeuden poiskytkentä ja palauttaminen
1
2
OM0K375FI.book Page 271 Thursday, May 31, 2018 11:24 AM

2724-5. Muiden ajoa helpottavien järjestelmien käyttö
HILUX_OM_OM0K375FI_(EE)
nVakionopeussäädintä voidaan käyttää, kun
lVaihteenvalitsin on D-asennossa tai käsivalintaisen tilan vaihdealueella 4 tai
suuremmalla. (automaattivaihteistolla varustetut mallit)
l Auton nopeus on suurempi kuin noin 40 km/h.
n Kiihdyttäminen sen jälkeen, kun vakionopeu s on asetettu
l Autoa voidaan kiihdyttää normaaliin tapaan. Kiihdytyksen jälkeen palataan
asetettuun nopeuteen.
l Poistamatta vakionopeussäädintä toiminnasta asetettua nopeutta voidaan
nostaa ensin kiihdyttämällä auto haluttuun nopeuteen ja sitten painamalla
vipua alaspäin uuden nopeuden asettamiseksi.
n Vakionopeussäätimen automaattinen poiskytkeytyminen
Vakionopeussäädin kytkeytyy pois päältä seuraavissa tapauksissa:
lAuton nopeus laskee enemmän kuin noin 16 km/h alle asetetun vakiono-
peuden.
Tässä tapauksessa asetettua nopeutta ei voida palauttaa.
l Auton nopeus on alle 40 km/h.
l VSC-ajonvakautusjärjestelmä aktivoituu. (joissakin malleissa)
l Nelivetomallit: vetotavan valitsin on kytketty asennon H2 ja H4 välillä.
l Luistonestojärjestelmä (TRC) tai (A-TRC) on aktivoituneena tietyn ajan.
l Kun VSC-, TRC- tai A-TRC-järjeste lmä on kytketty pois päältä. (joissakin
malleissa)
n Jos vakionopeussäätimen varoitusviesti näkyy monitoiminäytössä
Paina ON-OFF-katkaisinta kerran kytkeäksesi järjestelmän pois toiminnasta
ja kytke se sitten uudelleen päälle painamalla katkaisinta uudelleen.
Jos vakionopeutta ei voi asettaa tai jos vakionopeussäädin kytkeyt\
yy pois
päältä välittömästi, saattaa järjestelmässä olla toimintahäiriö. Anna valtuute-
tun Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan korjaamon tut-
kia auto.
