2018 TOYOTA HILUX Omistajan Käsikirja (in Finnish)

5378-2. Toimenpiteet toimintahäiriön sattuessa
HILUX_OM_OM0K375FI_(EE)
8

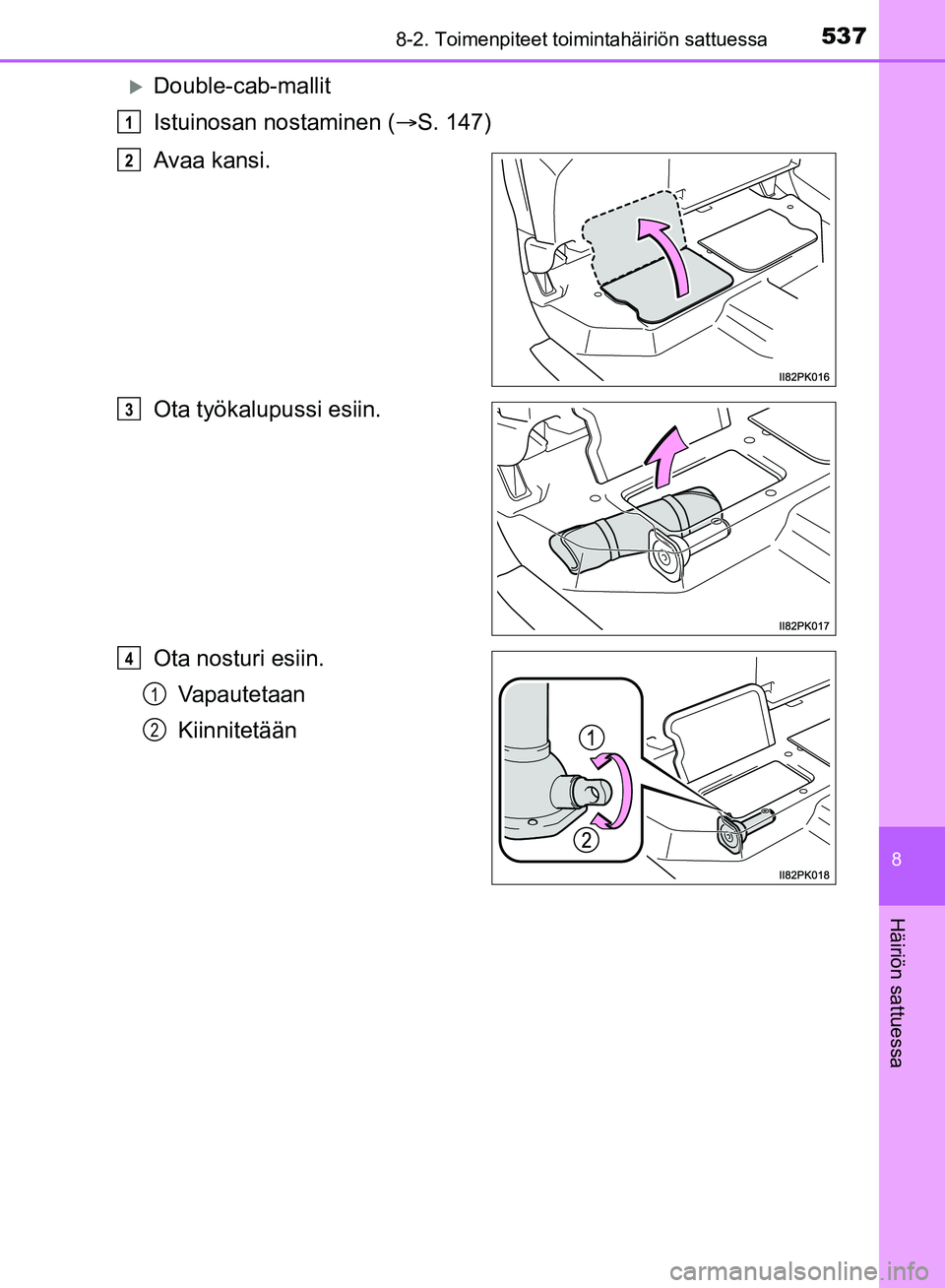

Häiriön sattuessa
Double-cab-mallit
Istuinosan nostaminen (S. 147)
Avaa kansi.
Ota työkalupussi esiin.
Ota nosturi esiin. Vapautetaan
Kiinnitetään
1
2
3
4
1
2
OM0K375FI.book Page 537 Thursday, May 31, 2018 11:24 AM

5388-2. Toimenpiteet toimintahäiriön sattuessa
HILUX_OM_OM0K375FI_(EE)

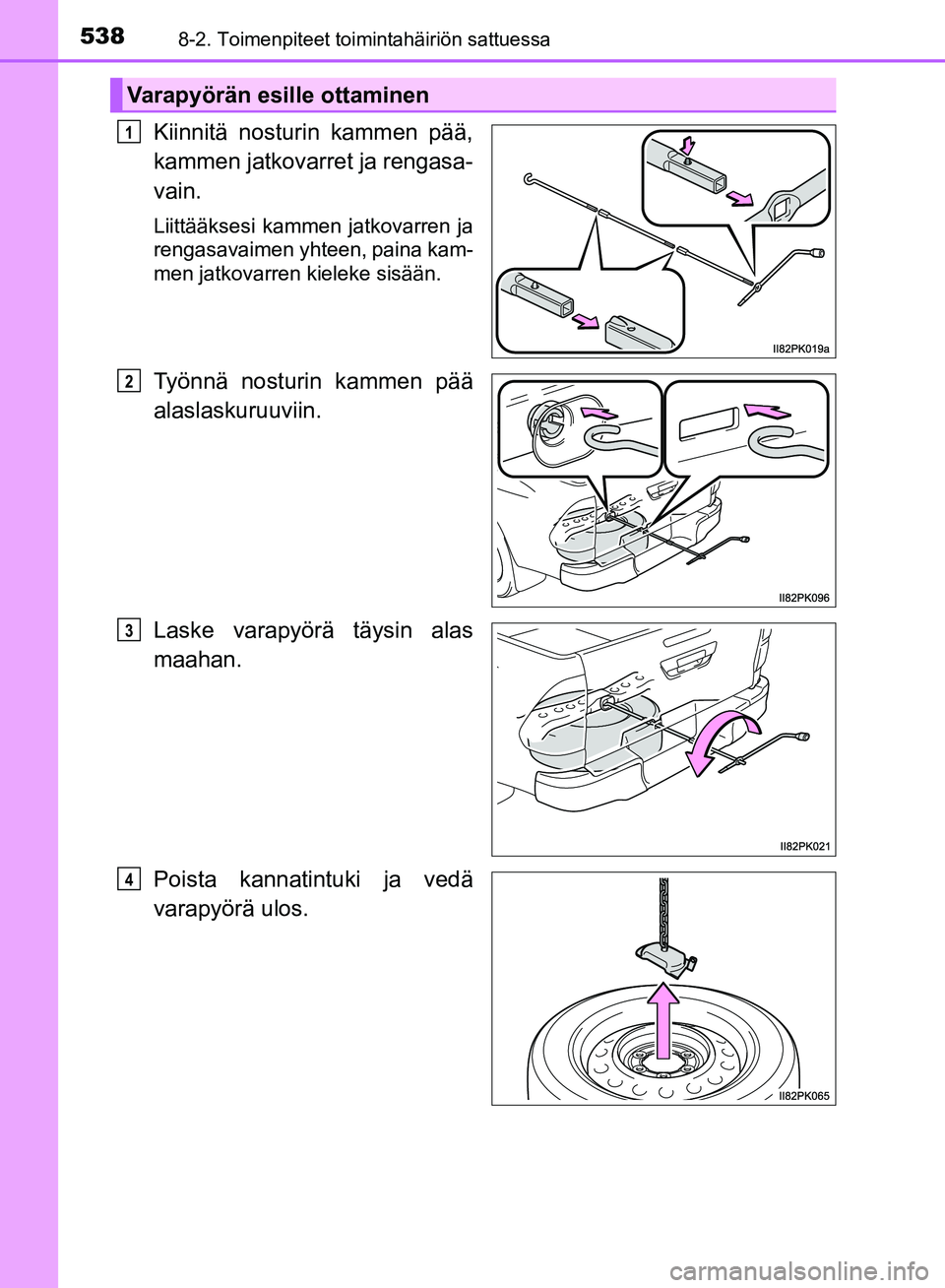

Kiinnitä nosturin kammen pää,
kammen jatkovarret ja rengasa-
vain.
Liittääksesi kammen jatkovarren ja
rengasavaimen yhteen, paina kam-
men jatkovarren kieleke sisään.
Työnnä nosturin kammen pää
alaslaskuruuviin.
Laske varapyörä täysin alas
maahan.
Poista kannatintuki ja vedä
varapyörä ulos.
Varapyörän esille ottaminen
1
2
3
4
OM0K375FI.book Page 538 Thursday, May 31, 2018 11:24 AM

5398-2. Toimenpiteet toimintahäiriön sattuessa
HILUX_OM_OM0K375FI_(EE)
8
Häiriön sattuessa

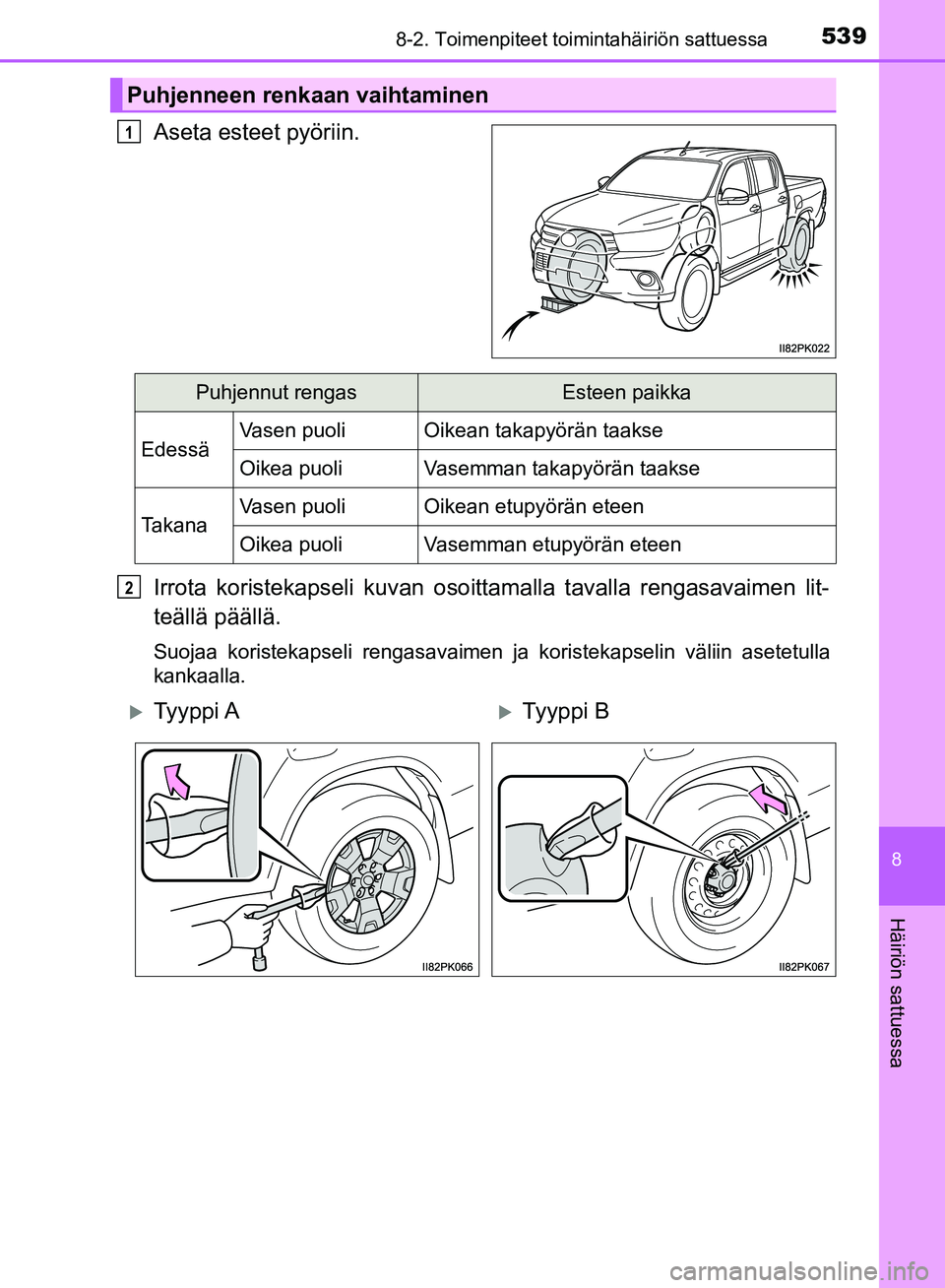

Aseta esteet pyöriin.
Irrota koristekapseli kuvan osoittamalla tavalla rengasavaimen lit-
teällä päällä.
Suojaa koristekapseli rengasavaimen ja koristekapselin väliin asetetulla
kankaalla.
Puhjenneen renkaan vaihtaminen
1
Puhjennut rengasEsteen paikka
EdessäVasen puoliOikean takapyörän taakse
Oikea puoliVasemman takapyörän taakse
TakanaVasen puoliOikean etupyörän eteen
Oikea puoliVasemman etupyörän eteen
2
Ty y p p i ATy y p p i B
OM0K375FI.book Page 539 Thursday, May 31, 2018 11:24 AM

5408-2. Toimenpiteet toimintahäiriön sattuessa
HILUX_OM_OM0K375FI_(EE)

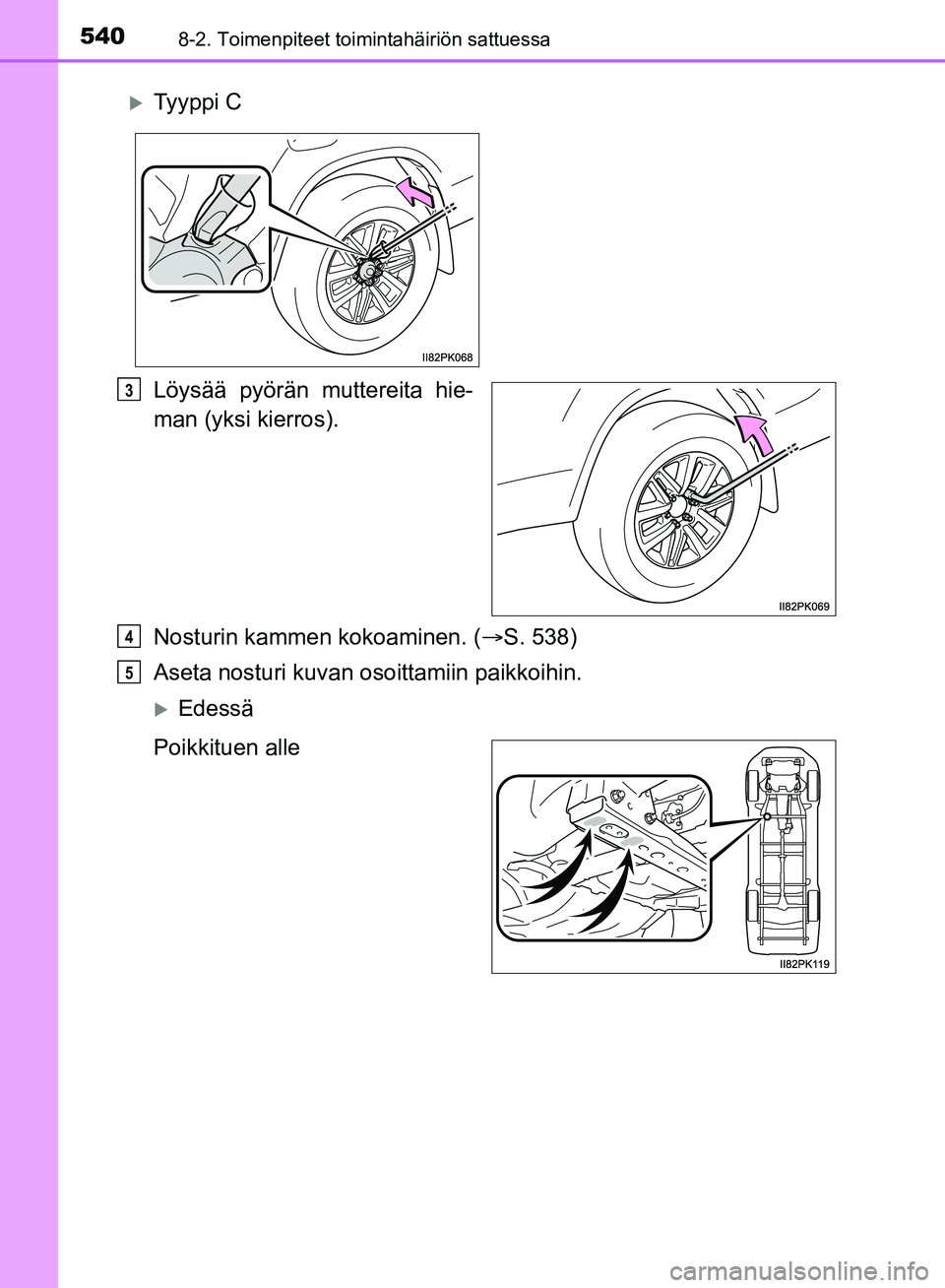

Löysää pyörän muttereita hie-
man (yksi kierros).
Nosturin kammen kokoaminen. (S. 538)
Aseta nosturi kuvan osoittamiin paikkoihin.
Edessä
Poikkituen alle
Ty y p p i C
3
4
5
OM0K375FI.book Page 540 Thursday, May 31, 2018 11:24 AM

5418-2. Toimenpiteet toimintahäiriön sattuessa
HILUX_OM_OM0K375FI_(EE)
8
Häiriön sattuessa

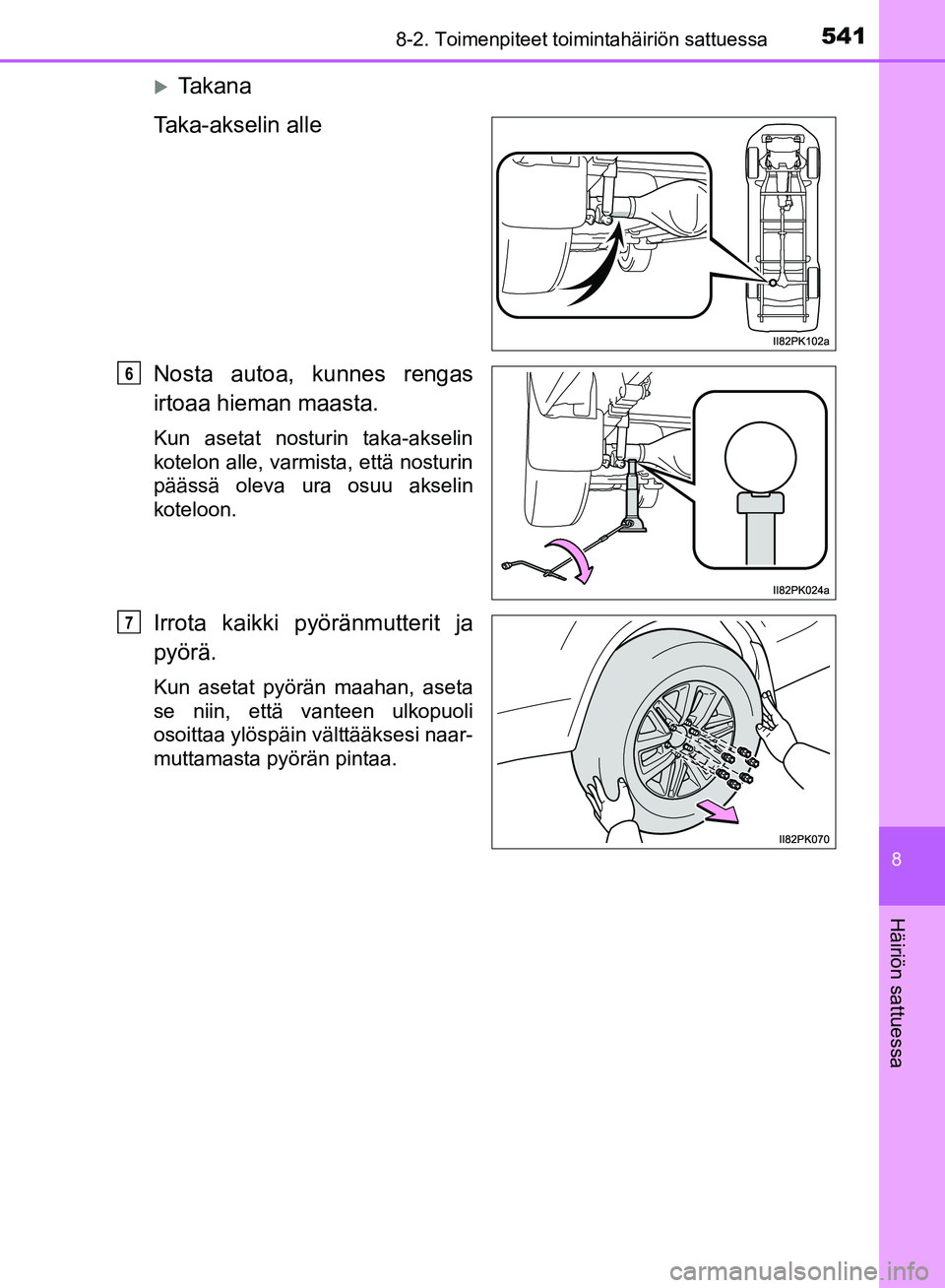

Takana
Taka-akselin alle
Nosta autoa, kunnes rengas
irtoaa hieman maasta.
Kun asetat nosturin taka-akselin
kotelon alle, varmista, että nosturin
päässä oleva ura osuu akselin
koteloon.
Irrota kaikki pyöränmutterit ja
pyörä.
Kun asetat pyörän maahan, aseta
se niin, että vanteen ulkopuoli
osoittaa ylöspäin välttääksesi naar-
muttamasta pyörän pintaa.
6
7
OM0K375FI.book Page 541 Thursday, May 31, 2018 11:24 AM

5428-2. Toimenpiteet toimintahäiriön sattuessa
HILUX_OM_OM0K375FI_(EE)

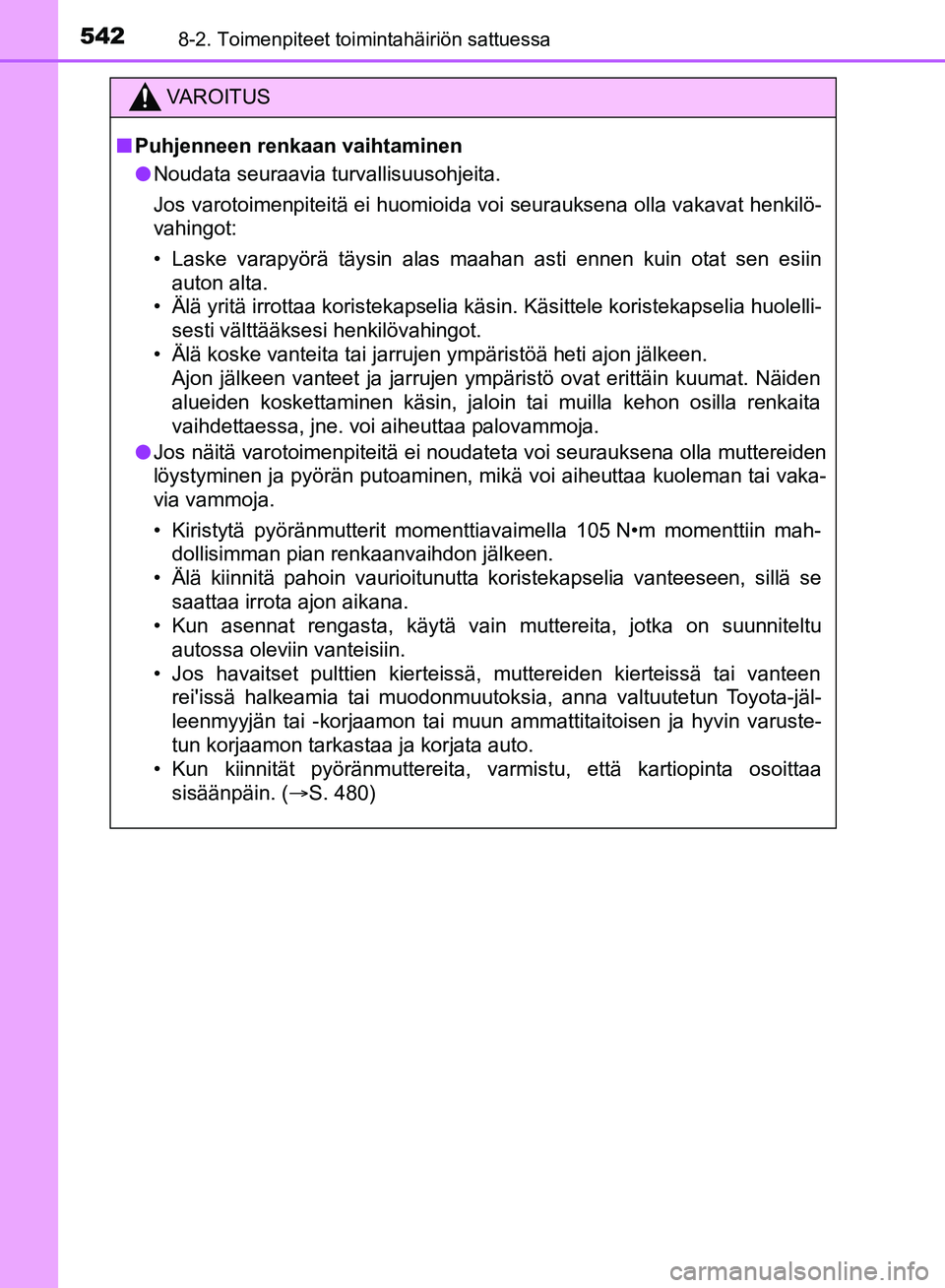

VAROITUS
n Puhjenneen renkaan vaihtaminen
l Noudata seuraavia turvallisuusohjeita.
Jos varotoimenpiteitä ei huomioida voi seurauksena olla vakavat henkilö-
vahingot:
• Laske varapyörä täysin alas maahan asti ennen kuin otat sen esiin
auton alta.
• Älä yritä irrottaa koristekapselia käsin. Käsittele koristekapselia huolelli-
sesti välttääksesi henkilövahingot.
• Älä koske vanteita tai jarrujen ympäristöä heti ajon jälkeen. Ajon jälkeen vanteet ja jarrujen ympäristö ovat erittäin kuumat. Näiden
alueiden koskettaminen käsin, jaloin tai muilla kehon osilla renkaita
vaihdettaessa, jne. voi aiheuttaa palovammoja.
l Jos näitä varotoimenpiteitä ei noudateta voi seurauksena olla muttereiden
löystyminen ja pyörän putoaminen, mikä voi aiheuttaa kuoleman tai vaka-
via vammoja.
• Kiristytä pyöränmutterit momentti avaimella 105 N•m momenttiin mah-
dollisimman pian renkaanvaihdon jälkeen.
• Älä kiinnitä pahoin vaurioitunutta koristekapselia vanteeseen, sillä se saattaa irrota ajon aikana.
• Kun asennat rengasta, käytä vain muttereita, jotka on suunniteltu
autossa oleviin vanteisiin.
• Jos havaitset pulttien kierteissä, muttereiden kierteissä tai vanteen rei'issä halkeamia tai muodonmuutoksia, anna valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varuste-
tun korjaamon tarkastaa ja korjata auto.
• Kun kiinnität pyöränmuttereita, varmistu, että kartiopinta osoittaa sisäänpäin. ( S. 480)
OM0K375FI.book Page 542 Thursday, May 31, 2018 11:24 AM

5438-2. Toimenpiteet toimintahäiriön sattuessa
HILUX_OM_OM0K375FI_(EE)
8
Häiriön sattuessa

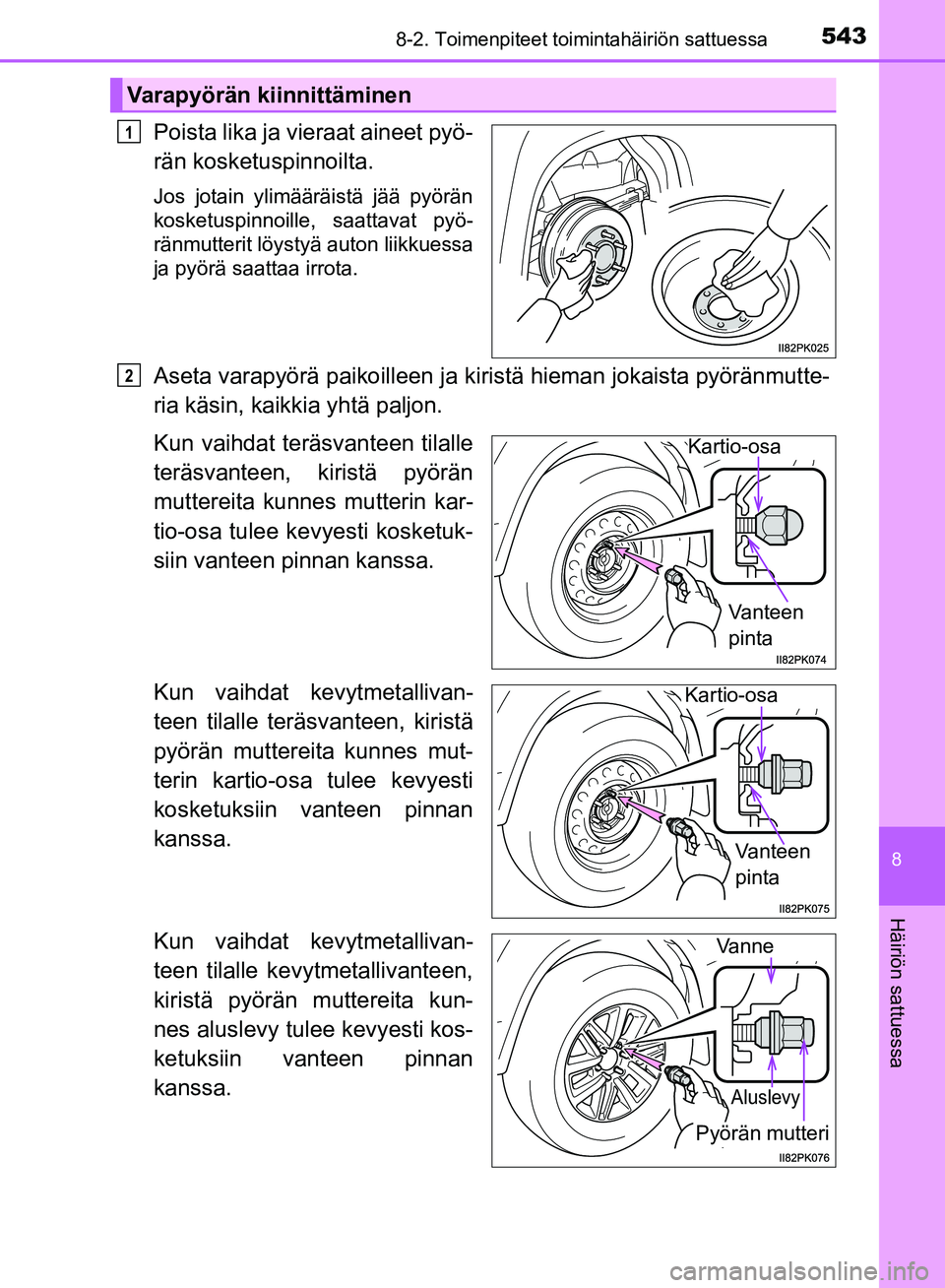

Poista lika ja vieraat aineet pyö-
rän kosketuspinnoilta.
Jos jotain ylimääräistä jää pyörän
kosketuspinnoille, saattavat pyö-
ränmutterit löystyä auton liikkuessa
ja pyörä saattaa irrota.
Aseta varapyörä paikoilleen ja kiristä hieman jokaista pyöränmutte-
ria käsin, kaikkia yhtä paljon.
Kun vaihdat teräsvanteen tilalle
teräsvanteen, kiristä pyörän
muttereita kunnes mutterin kar-
tio-osa tulee kevyesti kosketuk-
siin vanteen pinnan kanssa.
Kun vaihdat kevytmetallivan-
teen tilalle teräsvanteen, kiristä
pyörän muttereita kunnes mut-
terin kartio-osa tulee kevyesti
kosketuksiin vanteen pinnan
kanssa.
Kun vaihdat kevytmetallivan-
teen tilalle kevytmetallivanteen,
kiristä pyörän muttereita kun-
nes aluslevy tulee kevyesti kos-
ketuksiin vanteen pinnan
kanssa.
Varapyörän kiinnittäminen
1
2
Vanteen
pinta
Kartio-osa
Kartio-osa
Vanteen
pinta
Aluslevy
Pyörän mutteri
Vanne
OM0K375FI.book Page 543 Thursday, May 31, 2018 11:24 AM

5448-2. Toimenpiteet toimintahäiriön sattuessa
HILUX_OM_OM0K375FI_(EE)

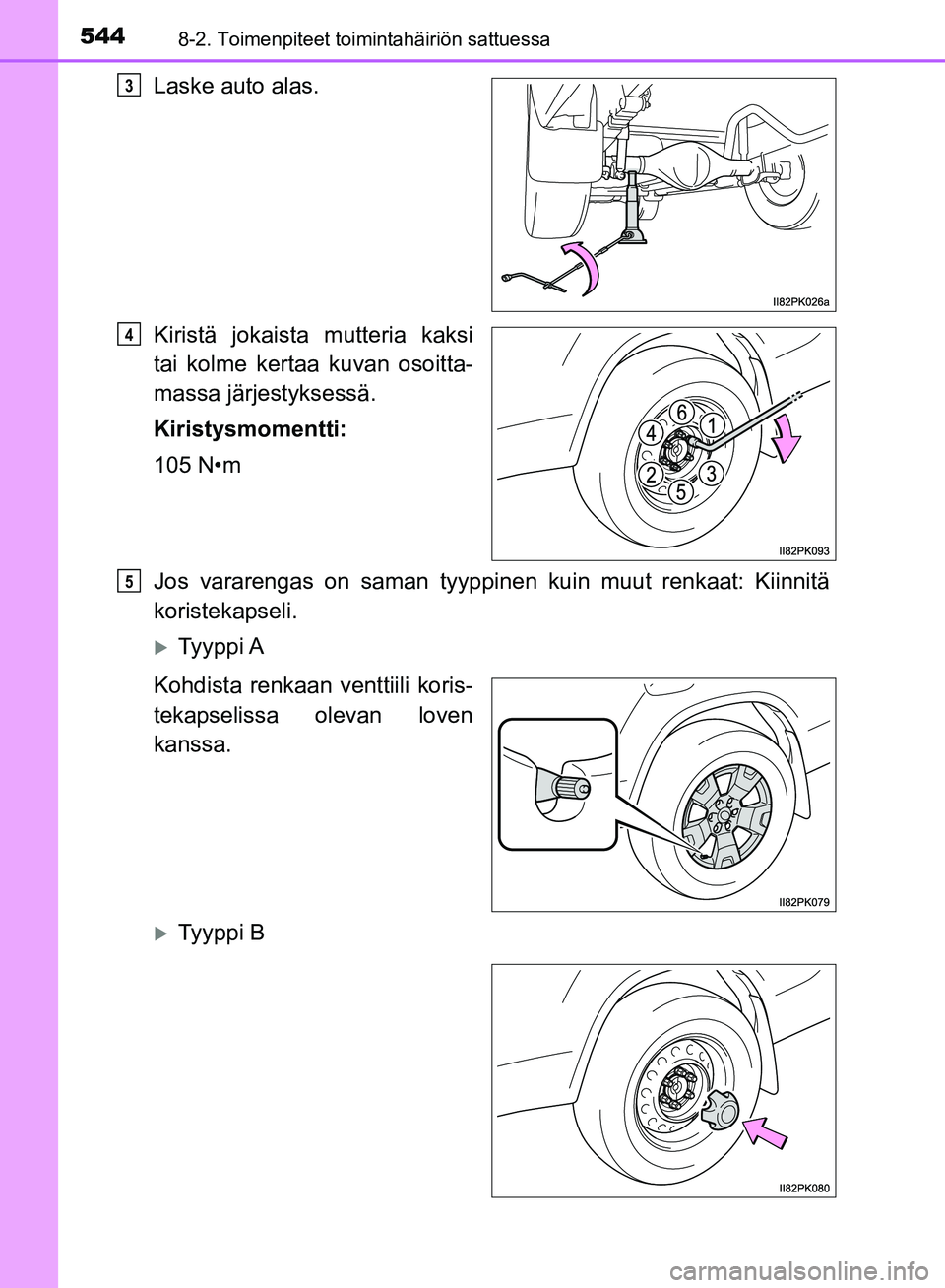

Laske auto alas.
Kiristä jokaista mutteria kaksi
tai kolme kertaa kuvan osoitta-
massa järjestyksessä.
Kiristysmomentti:
105 N•m
Jos vararengas on saman tyyppinen kuin muut renkaat: Kiinnitä
koristekapseli.
Ty y p p i A
Kohdista renkaan venttiili koris-
tekapselissa olevan loven
kanssa.
Ty y p p i B
3
4
5
