2018 TOYOTA HILUX Omistajan Käsikirja (in Finnish)

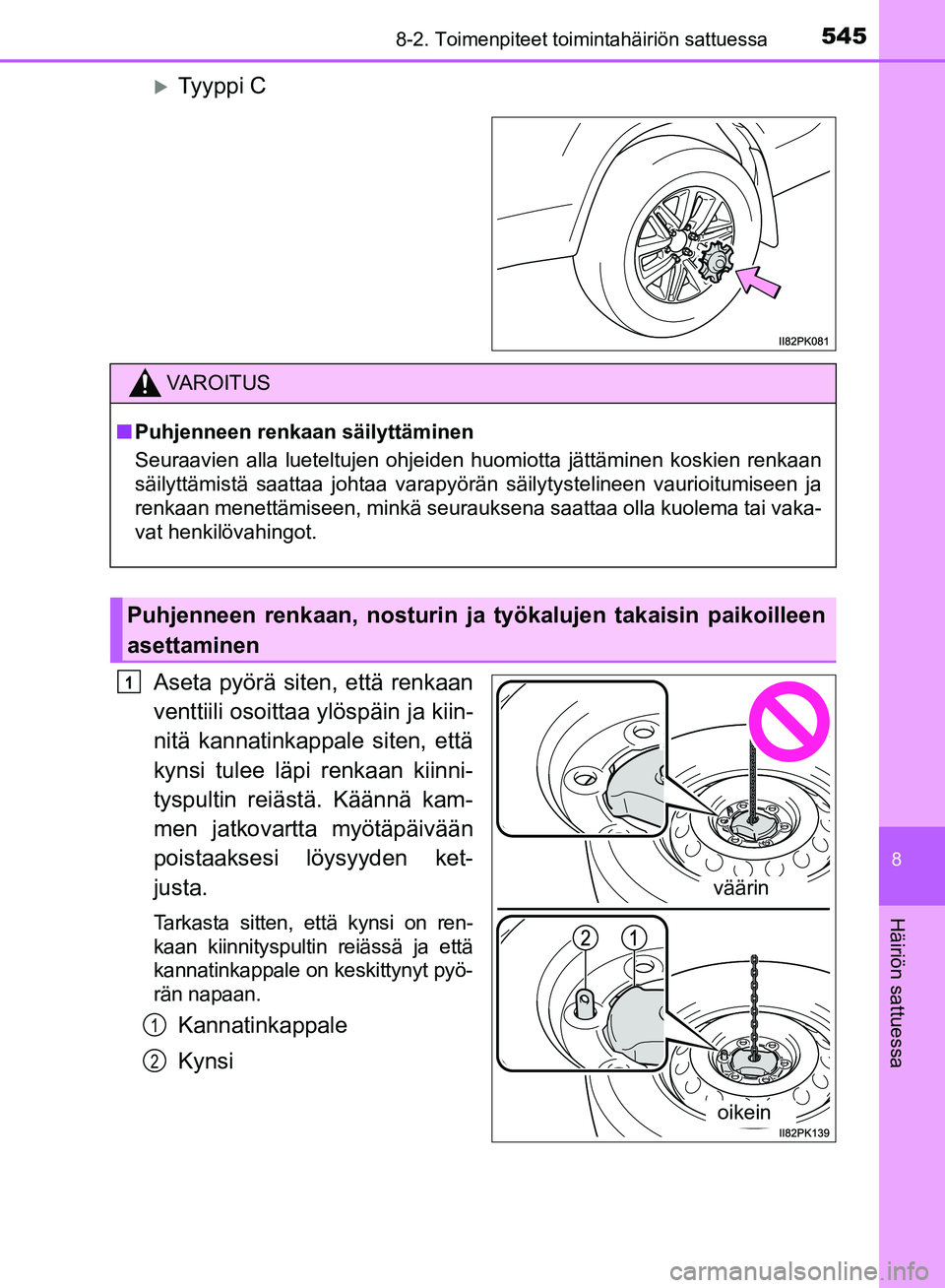

5458-2. Toimenpiteet toimintahäiriön sattuessa
HILUX_OM_OM0K375FI_(EE)
8
Häiriön sattuessa
Ty y p p i C
Aseta pyörä siten, että renkaan
venttiili osoittaa ylöspäin ja kiin-
nitä kannatinkappale siten, että
kynsi tulee läpi renkaan kiinni-
tyspultin reiästä. Käännä kam-
men jatkovartta myötäpäivään
poistaaksesi löysyyden ket-
justa.
Tarkasta sitten, että kynsi on ren-
kaan kiinnityspultin reiässä ja että
kannatinkappale on keskittynyt pyö-
rän napaan.
Kannatinkappale
Kynsi
VAROITUS
n Puhjenneen renkaan säilyttäminen
Seuraavien alla lueteltujen ohjeiden huomiotta jättäminen koskien renkaan
säilyttämistä saattaa johtaa varapyörän säilytystelineen vaurioitumiseen ja
renkaan menettämiseen, minkä seurauksena saattaa olla kuolema tai vaka-
vat henkilövahingot.
Puhjenneen renkaan, nosturin ja työkalujen takaisin paikoilleen
asettaminen
väärin
oikein
1
1
2
OM0K375FI.book Page 545 Thursday, May 31, 2018 11:24 AM

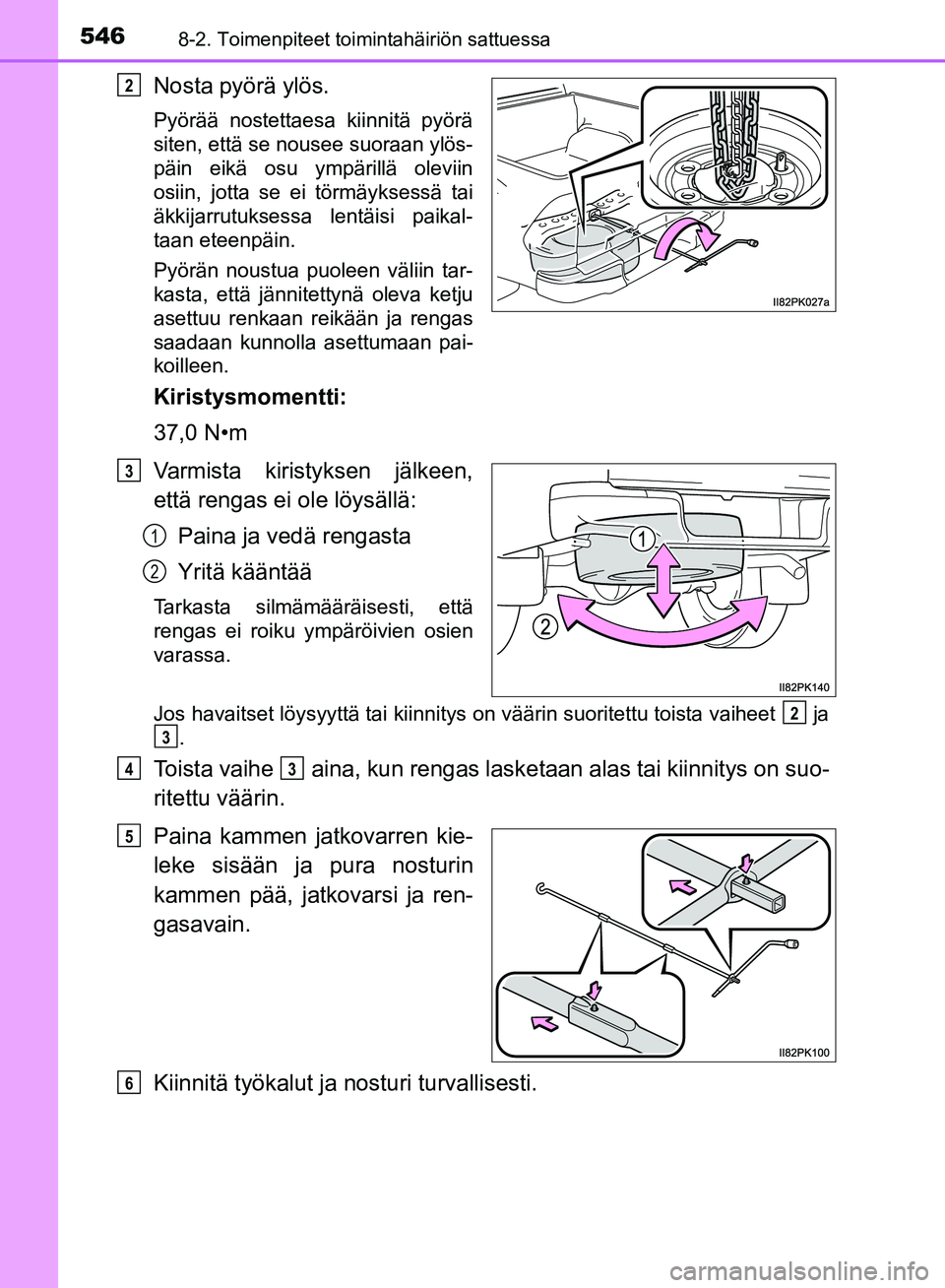

5468-2. Toimenpiteet toimintahäiriön sattuessa
HILUX_OM_OM0K375FI_(EE)
Nosta pyörä ylös.
Pyörää nostettaesa kiinnitä pyörä
siten, että se nousee suoraan ylös-
päin eikä osu ympärillä oleviin
osiin, jotta se ei törmäyksessä tai
äkkijarrutuksessa lentäisi paikal-
taan eteenpäin.
Pyörän noustua puoleen väliin tar-
kasta, että jännitettynä oleva ketju
asettuu renkaan reikään ja rengas
saadaan kunnolla asettumaan pai-
koilleen.
Kiristysmomentti:
37,0 N•m
Varmista kiristyksen jälkeen,
että rengas ei ole löysällä:Paina ja vedä rengasta
Yritä kääntää
Tarkasta silmämääräisesti, että
rengas ei roiku ympäröivien osien
varassa.
Jos havaitset löysyyttä tai kiinnitys on väärin suoritettu toista vaiheet ja .
Toista vaihe aina, kun rengas lasketaan alas tai kiinnitys on suo-
ritettu väärin.
Paina kammen jatkovarren kie-
leke sisään ja pura nosturin
kammen pää, jatkovarsi ja ren-
gasavain.
Kiinnitä työkalut ja nosturi turvallisesti.
2
3
1
2
2
3
43
5
6
OM0K375FI.book Page 546 Thursday, May 31, 2018 11:24 AM

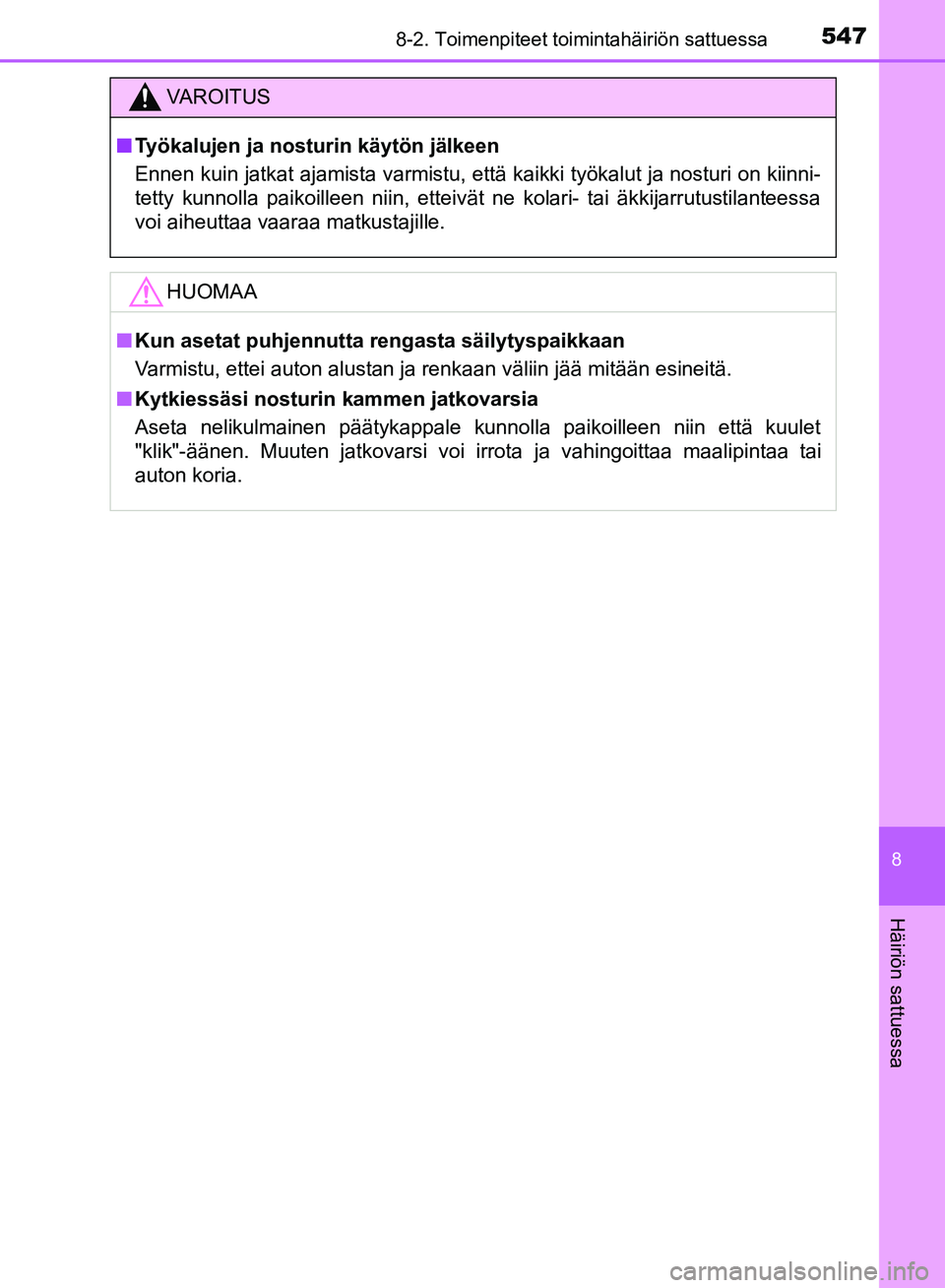

5478-2. Toimenpiteet toimintahäiriön sattuessa
HILUX_OM_OM0K375FI_(EE)
8
Häiriön sattuessa
VAROITUS
n Työkalujen ja nosturin käytön jälkeen
Ennen kuin jatkat ajamista varmistu, että kaikki työkalut ja nosturi on kiinni-
tetty kunnolla paikoilleen niin, etteivät ne kolari- tai äkkijarrutustilanteessa
voi aiheuttaa vaaraa matkustajille.
HUOMAA
nKun asetat puhjennutta rengasta säilytyspaikkaan
Varmistu, ettei auton alustan ja renkaan väliin jää mitään esineitä.
n Kytkiessäsi nosturin kammen jatkovarsia
Aseta nelikulmainen päätykappale kunnolla paikoilleen niin että kuulet
"klik"-äänen. Muuten jatkovarsi voi irrota ja vahingoittaa maalipintaa tai
auton koria.
OM0K375FI.book Page 547 Thursday, May 31, 2018 11:24 AM

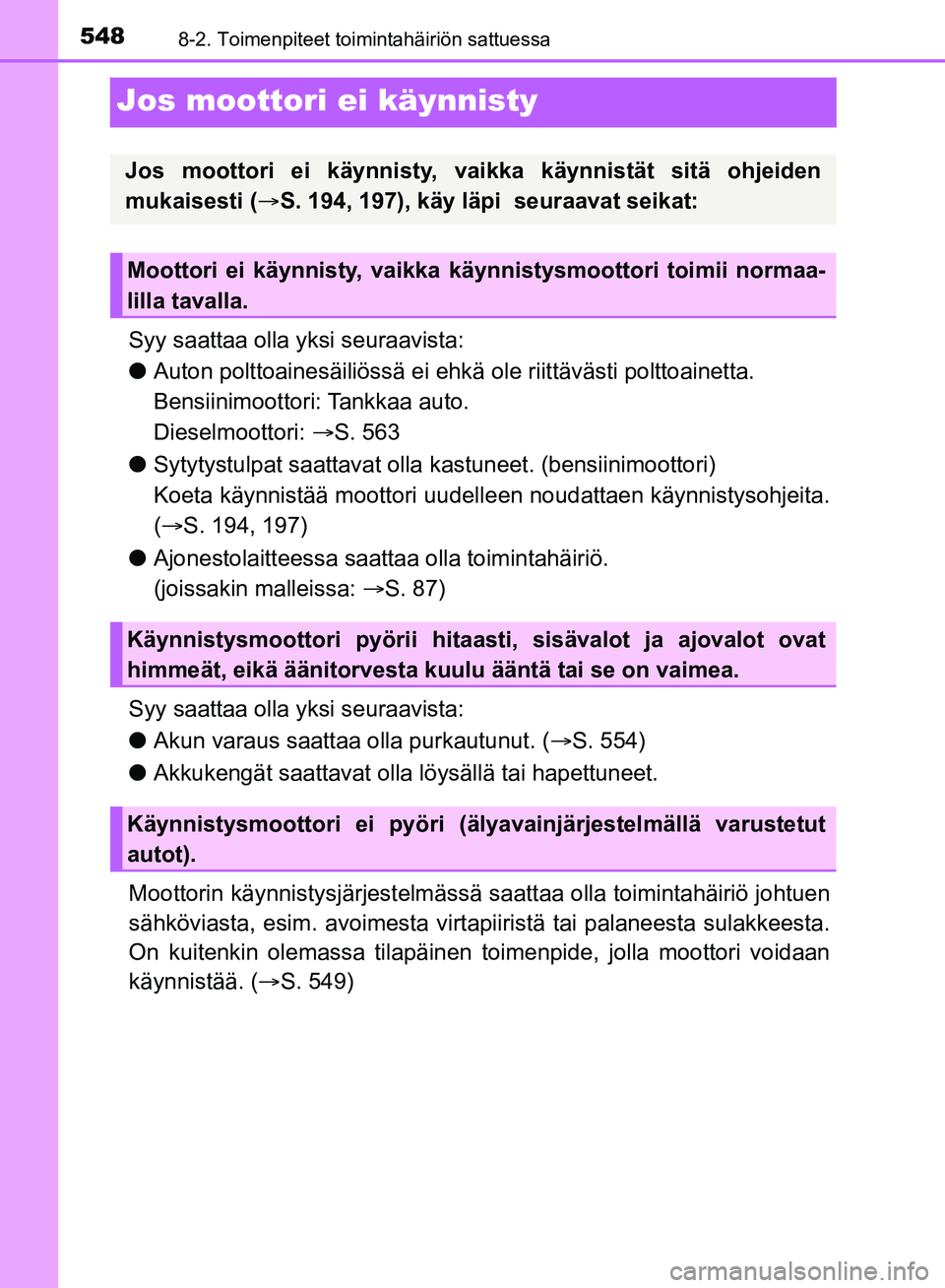

5488-2. Toimenpiteet toimintahäiriön sattuessa
HILUX_OM_OM0K375FI_(EE)
Jos moottori ei käynnisty
Syy saattaa olla yksi seuraavista:
lAuton polttoainesäiliössä ei ehkä ole riittävästi polttoainetta.
Bensiinimoottori: Tankkaa auto.
Dieselmoottori: S. 563
l Sytytystulpat saattavat olla kastuneet. (bensiinimoottori)
Koeta käynnistää moottori uudelle en noudattaen käynnistysohjeita.
(  S. 194, 197)
l Ajonestolaitteessa saattaa olla toimintahäiriö.
(joissakin malleissa:  S. 87)
Syy saattaa olla yksi seuraavista:
l Akun varaus saattaa olla purkautunut. ( S. 554)
l Akkukengät saattavat olla löysällä tai hapettuneet.
Moottorin käynnistysjärjestelmässä sa attaa olla toimintahäiriö johtuen
sähköviasta, esim. avoimesta virtapiiristä tai palaneesta sulakkeesta.
On kuitenkin olemassa tilapäinen toimenpide, jolla moottori voidaan
käynnistää. ( S. 549)
Jos moottori ei käynnisty, vaikka käynnistät sitä ohjeiden
mukaisesti ( S. 194, 197), käy läpi seuraavat seikat:
Moottori ei käynnisty, vaikka käynnistysmoottori toimii normaa-
lilla tavalla.
Käynnistysmoottori pyörii hitaas ti, sisävalot ja ajovalot ovat
himmeät, eikä äänitorvesta kuulu ääntä tai se on vaimea.
Käynnistysmoottori ei pyöri (älyavainjärjestelmällä varustetut
autot).
OM0K375FI.book Page 548 Thursday, May 31, 2018 11:24 AM

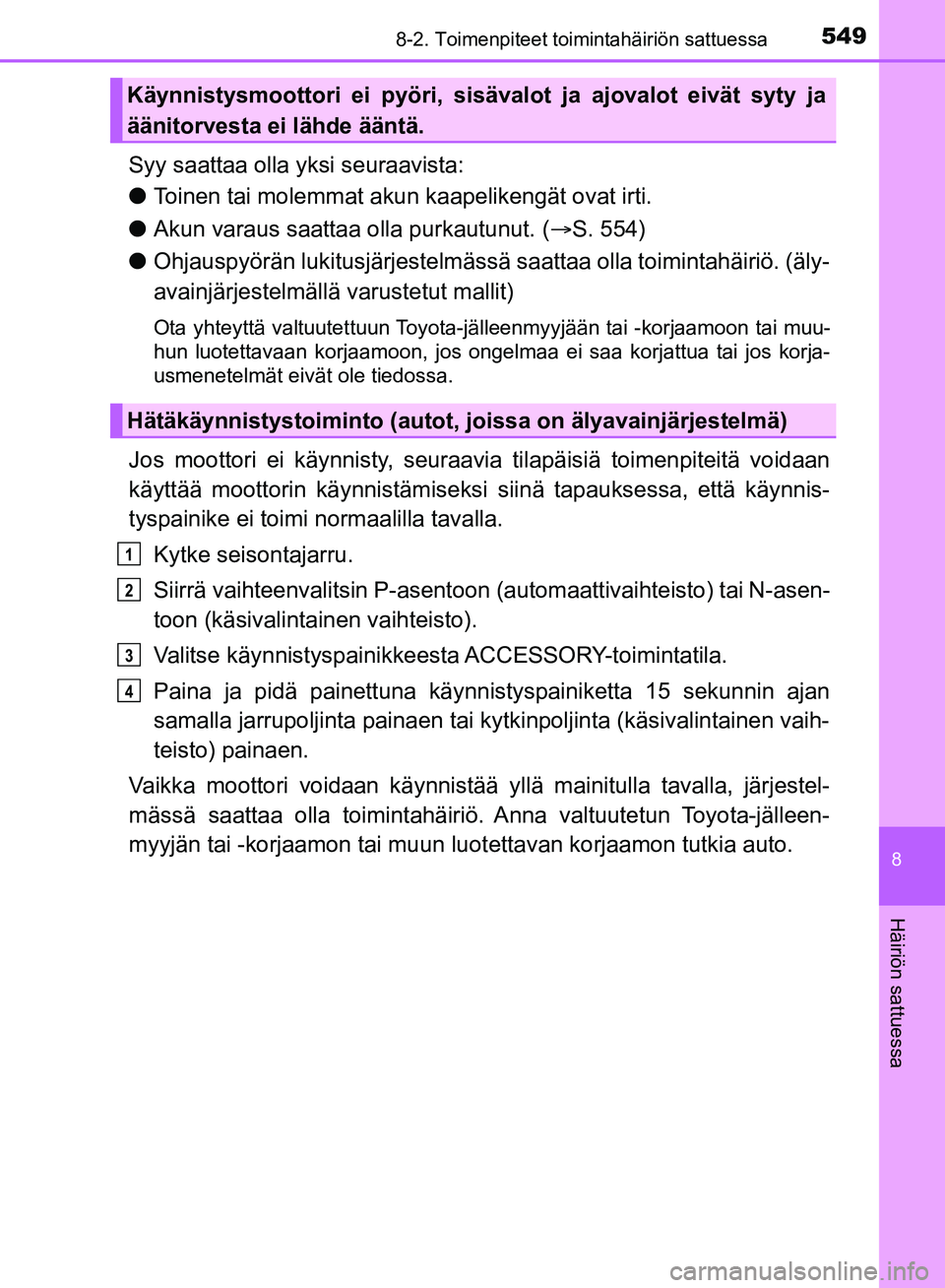

5498-2. Toimenpiteet toimintahäiriön sattuessa
HILUX_OM_OM0K375FI_(EE)
8
Häiriön sattuessa
Syy saattaa olla yksi seuraavista:
lToinen tai molemmat akun kaapelikengät ovat irti.
l Akun varaus saattaa olla purkautunut. ( S. 554)
l Ohjauspyörän lukitusjärjestelmässä sa attaa olla toimintahäiriö. (äly-
avainjärjestelmällä varustetut mallit)
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muu-
hun luotettavaan korjaamoon, jos ongelmaa ei saa korjattua tai jos korja-
usmenetelmät eivät ole tiedossa.
Jos moottori ei käynnisty, seuraavia tilapäisiä toimenpiteitä voidaan
käyttää moottorin käynnistämiseksi siinä tapauksessa, että käynnis-
tyspainike ei toimi normaalilla tavalla.
Kytke seisontajarru.
Siirrä vaihteenvalitsin P-asentoon (automaattivaihteisto) tai N-asen-
toon (käsivalintainen vaihteisto).
Valitse käynnistyspainikkeesta ACCESSORY-toimintatila.
Paina ja pidä painettuna käynnistyspainiketta 15 sekunnin ajan
samalla jarrupoljinta painaen tai kytkinpoljinta (käsivalintainen vaih-
teisto) painaen.
Vaikka moottori voidaan käynnistää yllä mainitulla tavalla, järjestel-
mässä saattaa olla toimintahäiriö. Anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun luotettavan korjaamon tutkia auto.
Käynnistysmoottori ei pyöri, sisävalot ja ajovalot eivät syty ja
äänitorvesta ei lähde ääntä.
Hätäkäynnistystoiminto (autot, joissa on älyavainjärjestelmä)
1
2
3
4
OM0K375FI.book Page 549 Thursday, May 31, 2018 11:24 AM

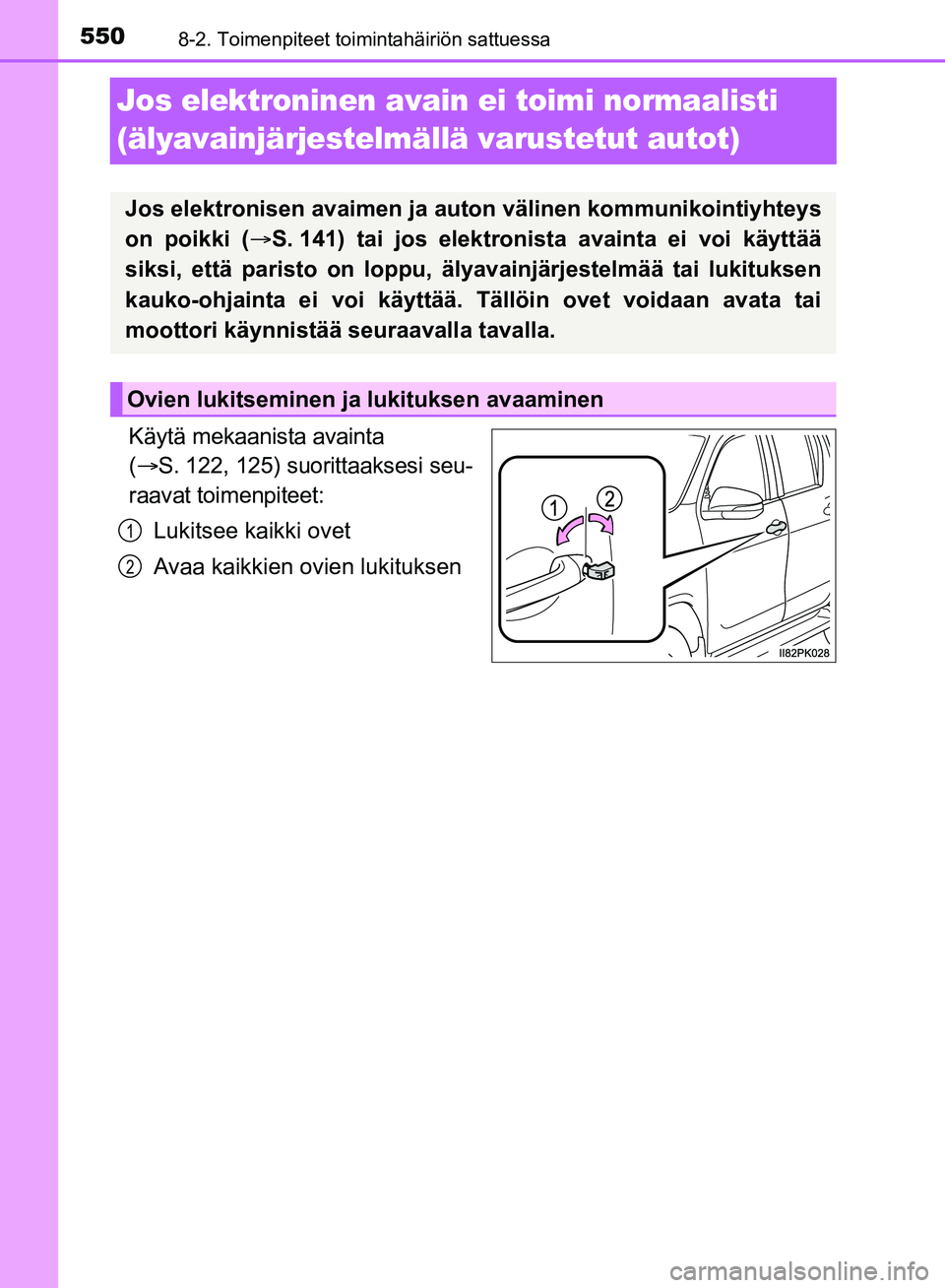

5508-2. Toimenpiteet toimintahäiriön sattuessa
HILUX_OM_OM0K375FI_(EE)
Jos elektroninen avain ei toimi normaalisti
(älyavainjärjestelmällä varustetut autot)
Käytä mekaanista avainta
(  S. 122, 125) suorittaaksesi seu-
raavat toimenpiteet:
Lukitsee kaikki ovet
Avaa kaikkien ovien lukituksen
Jos elektronisen avaimen ja auton välinen kommunikointiyhteys
on poikki ( S. 141) tai jos elektronista avainta ei voi käyttää
siksi, että paristo on loppu, älyavainjärjestelmää tai lukituksen
kauko-ohjainta ei voi käyttää. Tällöin ovet voidaan avata tai
moottori käynnistää seuraavalla tavalla.
Ovien lukitseminen ja lukituksen avaaminen
1
2
OM0K375FI.book Page 550 Thursday, May 31, 2018 11:24 AM

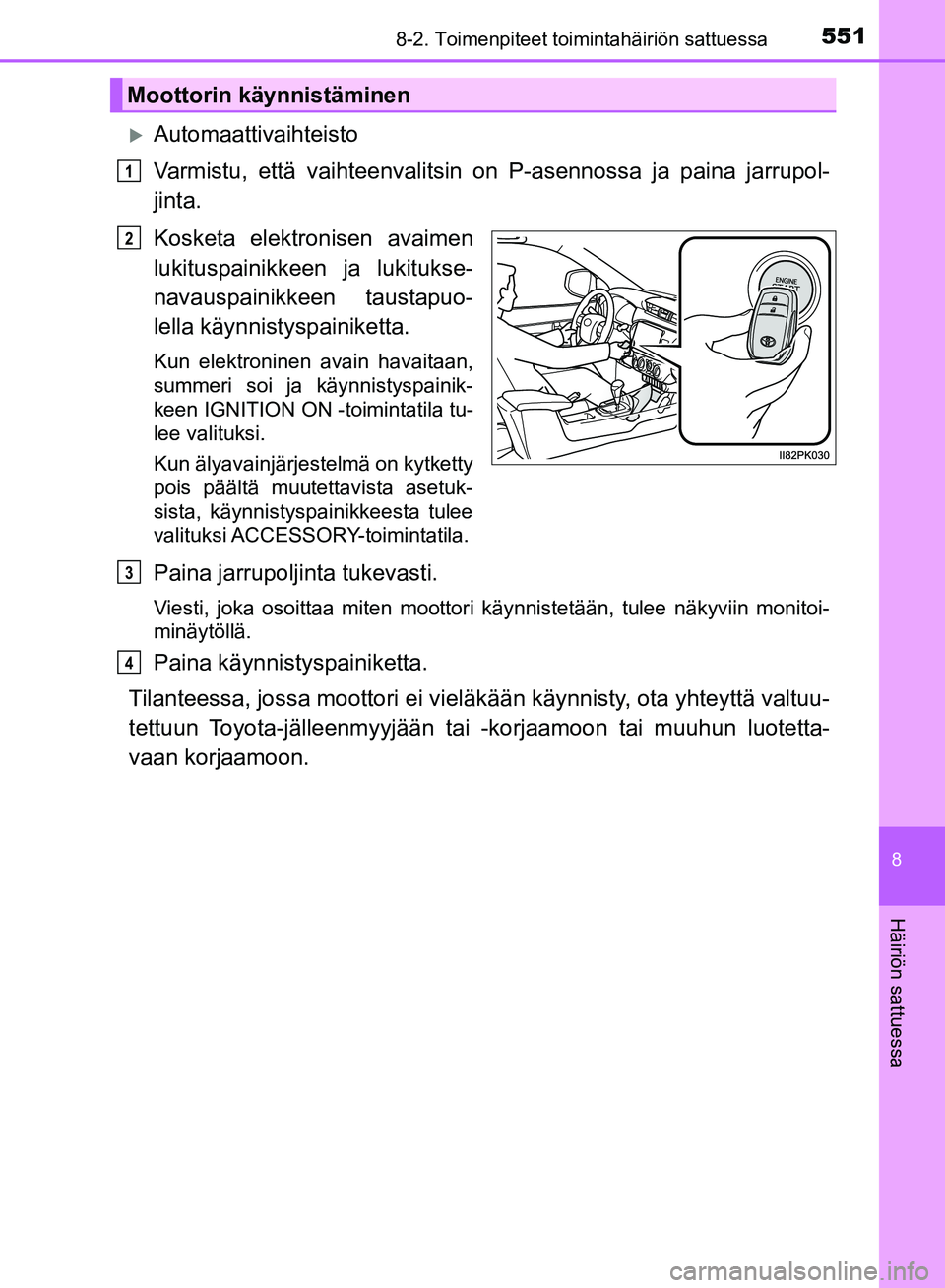

5518-2. Toimenpiteet toimintahäiriön sattuessa
HILUX_OM_OM0K375FI_(EE)
8
Häiriön sattuessa
Automaattivaihteisto
Varmistu, että vaihteenvalitsin on P-asennossa ja paina jarrupol-
jinta.
Kosketa elektronisen avaimen
lukituspainikkeen ja lukitukse-
navauspainikkeen taustapuo-
lella käynnistyspainiketta.
Kun elektroninen avain havaitaan,
summeri soi ja käynnistyspainik-
keen IGNITION ON -toimintatila tu-
lee valituksi.
Kun älyavainjärjestelmä on kytketty
pois päältä muutettavista asetuk-
sista, käynnistyspainikkeesta tulee
valituksi ACCESSORY-toimintatila.
Paina jarrupoljinta tukevasti.
Viesti, joka osoittaa miten moottori käynnistetään, tulee näkyviin monitoi-
minäytöllä.
Paina käynnistyspainiketta.
Tilanteessa, jossa moottori ei vieläkään käynnisty, ota yhteyttä valtuu-
tettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun luotetta-
vaan korjaamoon.
Moottorin käynnistäminen
1
2
3
4
OM0K375FI.book Page 551 Thursday, May 31, 2018 11:24 AM

5528-2. Toimenpiteet toimintahäiriön sattuessa
HILUX_OM_OM0K375FI_(EE)
Käsivalintainen vaihteisto
Varmistu, että vaihteenvalitsin on N-asennossa ja paina kytkinpol-
jinta.
Kosketa elektronisen avaimen
lukituspainikkeen ja lukitukse-
navauspainikkeen taustapuolel-
la käynnistyspainiketta.
Kun elektroninen avain havaitaan,
summeri soi ja käynnistyspainik-
keen IGNITION ON -toimintatila tu-
lee valituksi.
Kun älyavainjärjestelmä on kytketty
pois päältä muutettavista asetuk-
sista, käynnistyspainikkeesta tulee
valituksi ACCESSORY-toimintatila.
Paina kytkinpoljinta lujasti.
Viesti, joka osoittaa miten moottori käynnistetään, tulee näkyviin monitoi-
minäytöllä.
Paina käynnistyspainiketta.
Tilanteessa, jossa moottori ei vieläkään käynnisty, ota yhteyttä valtuu-
tettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun luotetta-
vaan korjaamoon.
1
2
3
4
OM0K375FI.book Page 552 Thursday, May 31, 2018 11:24 AM
