2018 Seat Ateca Manuel du propriétaire (in French)

Systèmes d’aide à la conduite
et de visibilité ainsi qu'à l'état de la chaussée
et à l
a c
irculation.
● Ne vous laissez pas distraire de la circula-
tion avec l
es images sur l'écran.
● Gardez en permanence le contrôle des envi-
rons
du véhicule, car le système ne détecte
pas les enfants, les animaux et certains au-
tres objets dans toutes les situations.
● L'intégration d'un support pour plaque mi-
néralogi
que peut interférer avec les images
de l'écran en raison de la possibilité de ré-
duction du champ de vision des caméras.
● Il est probable que le système ne puisse
pas
représenter clairement toutes les zones. ATTENTION
● Le s

images de la caméra affichées à l'écran
sont uniquement bidimensionnelles. En rai-
son du manque de profondeur spatiale, les
objets qui dépassent de la chaussée ou les
cavités de celle-ci ne sont parfois pas visibles
ou sont visibles avec difficulté.
● Dans certaines circonstances, la caméra ne
détecte p
as les objets tels que les barres, les
barrières, les poteaux ou les arbres fins sus-
ceptibles d'endommager le véhicule.
● Le système affiche les lignes et les places
auxili
aires indépendamment de l'environne-
ment du véhicule et aucune détection d'ob-
jets n'a lieu. Le conducteur doit évaluer lui-
même si le véhicule peut rentrer dans la place
de stationnement. ATTENTION
Pour garantir le bon fonctionnement du sys-
tème, v ei

llez à conserver les caméras pro-
pres, exemptes de neige et de gel, et ne les
recouvrez pas d'autocollants ni d'autres ob-
jets.
● N'utilisez jamais de produit d'entretien
abras
if pour nettoyer l'objectif des caméras.
● N'utilisez jamais de l'eau tiède ou chaude
pour enlev
er la neige ou le givre sur l'objectif
des caméras. Vous risqueriez d'endommager
les objectifs. Système de vision périphérique
Fig. 230
Affichage du système de vision péri-
phéri que : per
s

pective aérienne. Il est possible de choisir entre quatre
v
ue
s différ

entes :
Légende de la fig. 230 :
SymboleSignification
AZone de la caméra avant
BZone de la caméra droite
CZone de la caméra arrière
DZone de la caméra gauche 
Quitter l'affichage en cours.

Vues tridimensionnelles

En fonction de l'équipement : activer et
désactiver le son du ParkPilot.

Configurer l'affichage : luminosité, con-
traste et couleur.
La perspective aérienne est obtenue en com-
b
in
ant

les images de toutes les caméras 
››› fig. 230. Elle peut être sélectionnée en ap-
puyant sur le véhicule à l'intérieur de la zone.
Vous pouvez sélectionner les vues ››› fig. 230
A à
D de la perspective aérienne ou de la
per s
pectiv

e aérienne réduite en appuyant sur
les zones correspondantes.
Conditions nécessaires à l'utilisation du sys-
tème de vision périphérique
● Les portes et le hayon arrière doivent être
fermés. »
287
Données techniques
Conseils
Commande
Urgences
Sécurité

Commande
● L'im ag
e doit
être fiable et claire. Ainsi, l'ob-
jectif de la caméra doit notamment être pro-
pre.
● La zone située autour du véhicule doit être
affichée cl
airement et entièrement.
● La zone de stationnement ou de manœuvre
doit être u
ne surface plane.
● Le véhicule ne doit pa
s être très chargé à
l'arrière.
● Le conducteur doit bien connaître le systè-
me.
● Le véhicule ne devra présenter aucun dom-
mage d
ans la zone des caméras. Un atelier
spécialisé devra réviser le système si la posi-
tion ou l'angle de montage de la caméra est
modifié, par exemple, suite à une collision
par l'arrière.
Vue des images des caméras
● Perspective aérienne (vue à vol d'oiseau) :
pour obtenir u
ne vue panoramique du véhi-
cule , des vues tridimensionnelles depuis
différentes positions des caméras.
● Caméra avant (vue avant) : pour obser
ver la
circulation à l'avant du véhicule (véhicules
venant en sens contraire) , pour stationner
le véhicule vers l'avant en bataille , lorsque
le véhicule s'approche d'un obstacle et lors
de la conduite en tout-terrain 
● Caméra latérale (vue latérale) : pour affi-
cher la
zone située à proximité des côtés du véhicule à gauche  comme à droit

e  ou
une combinaison des deux côtés .
● Caméra arrière (vue arrière) : pour obser
ver
la circulation à l'arrière du véhicule (véhicu-
les venant en sens contraire) , pour sta-
tionner en marche arrière en bataille , pour
stationner en ligne en marche arrière  et
pour atteler une remorque au véhicule .
La vue sélectionnée est affichée du côté droit
de l'écran. La perspective réduite affichée à
gauche comprend la vue entourée d'un cadre
jaune. De plus, la marge droite de l'image
comporte les options de menu disponibles
ainsi que les vues (appelés « modes ») de la
caméra correspondante. La vue (mode) ac-
tuellement actif est affichée en surbrillance.
La perspective aérienne réduite peut être
masquée en appuyant sur le symbole  afin
d'afficher la vue sélectionnée en plein écran. Instructions d'utilisation Fig. 231
Console centrale : touche permettant
d'activ er ou de dés
activ

er manuellement le
système de vision périphérique lorsqu'il est
associé au système de stationnement assisté
() ou avec le système Park Pilot arrière ( ).
Activer et désactiver le système de vision péri-
phérique
Activation ma-
nuelle de l'affi-
chage :
Appuyez une fois sur la touche ››› fig. 231.
La perspective aérienne ››› fig. 230
s'affiche sur l'écran du système d'in-
fodivertissement. Si vous appuyez
sur la touche
 en circulant à plus
de 15 km/h, l'image ne sera pas affi-
chée. 288

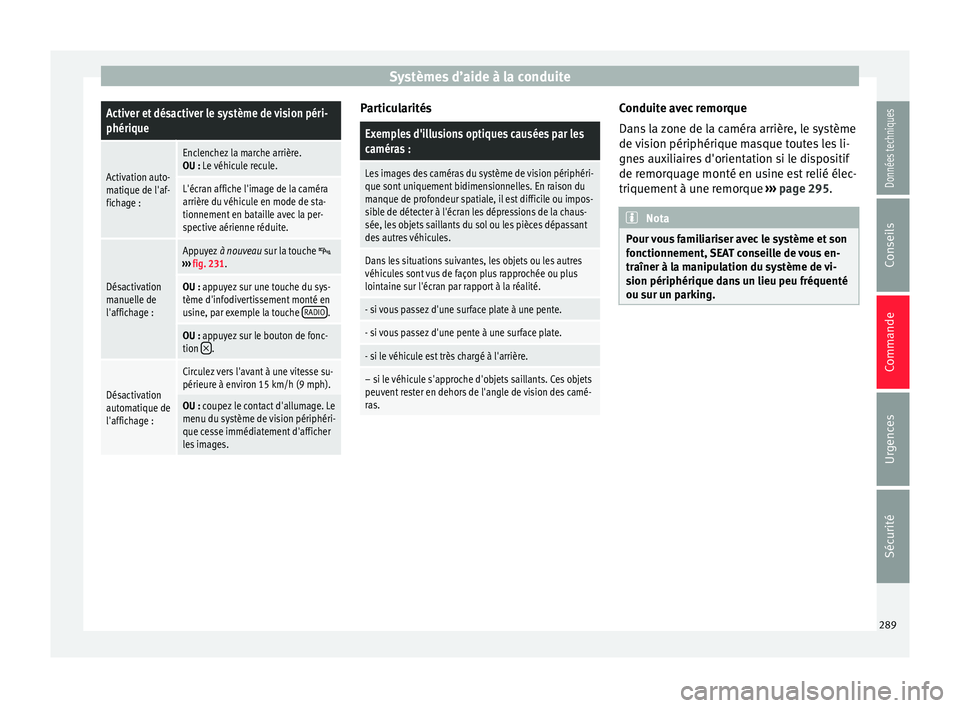

Systèmes d’aide à la conduiteActiver et désactiver le système de vision péri-
phérique
Activation auto-
matique de l'af-
fichage :
Enclenchez la marche arrière.
OU : Le véhicule recule.
L'écran affiche l'image de la caméra
arrière du véhicule en mode de sta-
tionnement en bataille avec la per-
spective aérienne réduite.
Désactivation
manuelle de
l'affichage :
Appuyez
à nouveau sur la touche ››› fig. 231.
OU : appuyez sur une touche du sys-
tème d'infodivertissement monté en
usine, par exemple la touche RADIO
.
OU : appuyez sur le bouton de fonc-
tion .
Désactivation
automatique de
l'affichage :
Circulez vers l'avant à une vitesse su-
périeure à environ 15 km/h (9 mph).
OU : coupez le contact d'allumage. Le
menu du système de vision périphéri-
que cesse immédiatement d'afficher
les images. Particularités
Exemples d'illusions optiques causées par les
caméras :
Les images des caméras du système de vision périphéri-
que sont uniquement bidimensionnelles. En raison du
manque de profondeur spatiale, il est difficile ou impos-
sible de détecter à l'écran les dépressions de la chaus-
sée, les objets saillants du sol ou les pièces dépassant
des autres véhicules.
Dans les situations suivantes, les objets ou les autres
véhicules sont vus de façon plus rapprochée ou plus
lointaine sur l'écran par rapport à la réalité.
- si vous passez d'une surface plate à une pente.
- si vous passez d'une pente à une surface plate.
- si le véhicule est très chargé à l'arrière.
– si le véhicule s'approche d'objets saillants. Ces objets
peuvent rester en dehors de l'angle de vision des camé-
ras. Conduite avec remorque
Dan
s
l

a zone de la caméra arrière, le système
de vision périphérique masque toutes les li-
gnes auxiliaires d'orientation si le dispositif
de remorquage monté en usine est relié élec-
triquement à une remorque ››› page 295. Nota
Pour vous familiariser avec le système et son
fonctionnement, S

EAT conseille de vous en-
traîner à la manipulation du système de vi-
sion périphérique dans un lieu peu fréquenté
ou sur un parking. 289
Données techniques
Conseils
Commande
Urgences
Sécurité

Commande

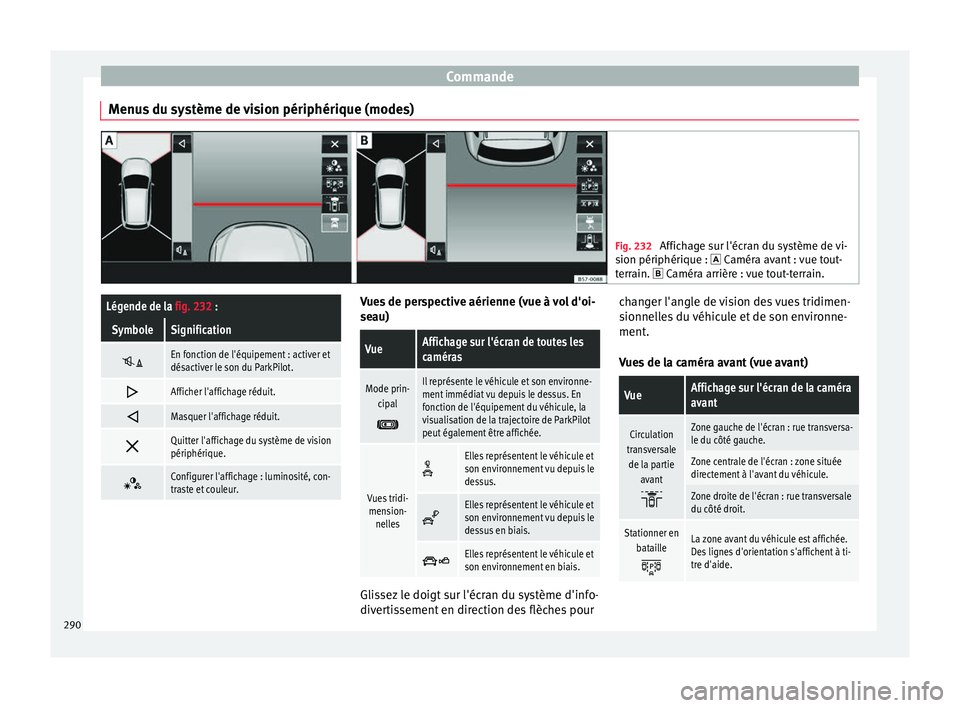

Menus du système de vision périphérique (modes) Fig. 232
Affichage sur l'écran du système de vi-
sion périphéri que :
 Caméra avant : vue tout-
terrain.  Caméra arrière : vue tout-terrain.
Légende de la fig. 232 :
SymboleSignification 
En fonction de l'équipement : activer et
désactiver le son du ParkPilot.

Afficher l'affichage réduit.

Masquer l'affichage réduit.

Quitter l'affichage du système de vision
périphérique.

Configurer l'affichage : luminosité, con-
traste et couleur. Vues de perspective aérienne (vue à vol d'oi-
se
au)
VueAffichage sur l'écran de toutes les
caméras
Mode prin-
cipal

Il représente le véhicule et son environne-
ment immédiat vu depuis le dessus. En
fonction de l'équipement du véhicule, la
visualisation de la trajectoire de ParkPilot
peut également être affichée.
Vues tridi-mension- nelles 
Elles représentent le véhicule et
son environnement vu depuis le
dessus.

Elles représentent le véhicule et
son environnement vu depuis le
dessus en biais.

Elles représentent le véhicule et
son environnement en biais.
Glissez le doigt sur l'écran du système d'info-
div
er
ti

ssement en direction des flèches pour changer l'angle de vision des vues tridimen-
sionnell

es du véhicule et de son environne-
ment.
Vues de la caméra avant (vue avant)
VueAffichage sur l'écran de la caméra
avant
Circulation
transversale de la partie avant

Zone gauche de l'écran : rue transversa-
le du côté gauche.
Zone centrale de l'écran : zone située
directement à l'avant du véhicule.
Zone droite de l'écran : rue transversale
du côté droit.
Stationner en bataille

La zone avant du véhicule est affichée.
Des lignes d'orientation s'affichent à ti-
tre d'aide.290

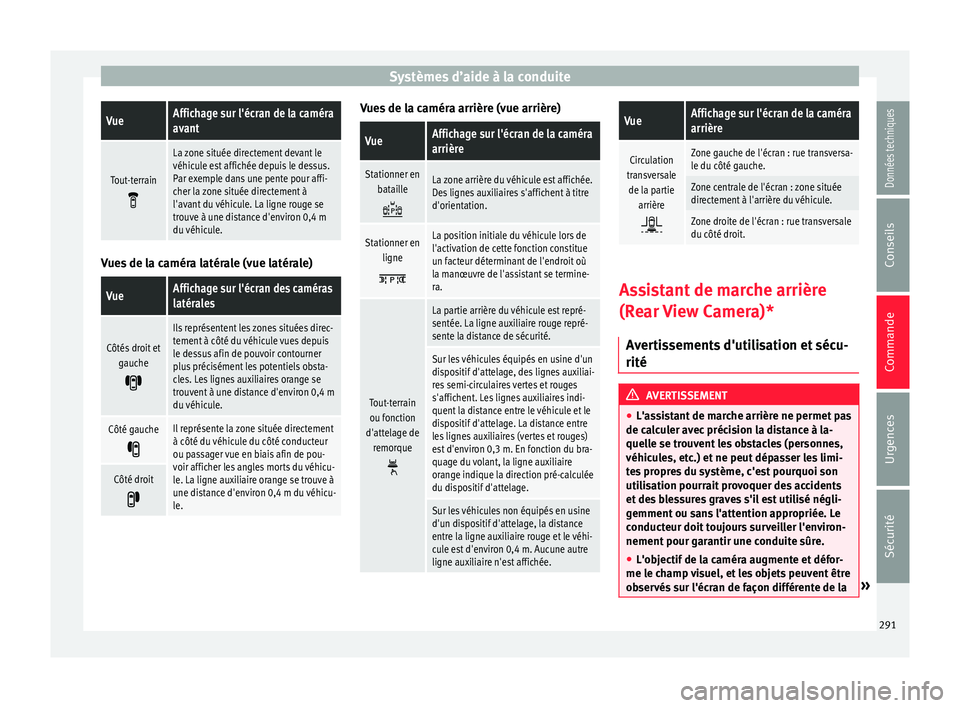

Systèmes d’aide à la conduiteVueAffichage sur l'écran de la caméra
avant
Tout-terrain

La zone située directement devant le
véhicule est affichée depuis le dessus.
Par exemple dans une pente pour affi-
cher la zone située directement à
l'avant du véhicule. La ligne rouge se
trouve à une distance d'environ 0,4 m
du véhicule.
Vues de la caméra latérale (vue latérale)
VueAffichage sur l'écran des caméras
latérales
Côtés droit et
gauche

Ils représentent les zones situées direc-
tement à côté du véhicule vues depuis
le dessus afin de pouvoir contourner
plus précisément les potentiels obsta-
cles. Les lignes auxiliaires orange se
trouvent à une distance d'environ 0,4 m
du véhicule.
Côté gauche

Il représente la zone située directement
à côté du véhicule du côté conducteur
ou passager vue en biais afin de pou-
voir afficher les angles morts du véhicu-
le. La ligne auxiliaire orange se trouve à
une distance d'environ 0,4 m du véhicu-
le.
Côté droit
 Vues de la caméra arrière (vue arrière)
VueAffichage sur l'écran de la caméra
arrière
Stationner en
bataille

La zone arrière du véhicule est affichée.
Des lignes auxiliaires s'affichent à titre
d'orientation.
Stationner en ligne

La position initiale du véhicule lors de
l'activation de cette fonction constitue
un facteur déterminant de l'endroit où
la manœuvre de l'assistant se termine-
ra.
Tout-terrainou fonction
d'attelage de remorque

La partie arrière du véhicule est repré-
sentée. La ligne auxiliaire rouge repré-
sente la distance de sécurité.
Sur les véhicules équipés en usine d'un
dispositif d'attelage, des lignes auxiliai-
res semi-circulaires vertes et rouges
s'affichent. Les lignes auxiliaires indi-
quent la distance entre le véhicule et le
dispositif d'attelage. La distance entre
les lignes auxiliaires (vertes et rouges)
est d'environ 0,3 m. En fonction du bra-
quage du volant, la ligne auxiliaire
orange indique la direction pré-calculée
du dispositif d'attelage.
Sur les véhicules non équipés en usine
d'un dispositif d'attelage, la distance
entre la ligne auxiliaire rouge et le véhi-
cule est d'environ 0,4 m. Aucune autre
ligne auxiliaire n'est affichée.
VueAffichage sur l'écran de la caméra
arrière
Circulation
transversale de la partie arrière

Zone gauche de l'écran : rue transversa-
le du côté gauche.
Zone centrale de l'écran : zone située
directement à l'arrière du véhicule.
Zone droite de l'écran : rue transversale
du côté droit. Assistant de marche arrière
(R
e
ar

View Camera)*
Avertissements d'utilisation et sécu-
rité AVERTISSEMENT
● L'as s

istant de marche arrière ne permet pas
de calculer avec précision la distance à la-
quelle se trouvent les obstacles (personnes,
véhicules, etc.) et ne peut dépasser les limi-
tes propres du système, c'est pourquoi son
utilisation pourrait provoquer des accidents
et des blessures graves s'il est utilisé négli-
gemment ou sans l'attention appropriée. Le
conducteur doit toujours surveiller l'environ-
nement pour garantir une conduite sûre.
● L'objectif de la caméra augmente et défor-
me le ch
amp visuel, et les objets peuvent être
observés sur l'écran de façon différente de la » 291
Données techniques
Conseils
Commande
Urgences
Sécurité

Commande
réalité ou peu précise. La perception des dis-
tanc
e
s est également déformée en raison de
cet effet.
● En raison de la résolution de l'écran ou des
conditions
de lumière insuffisantes, certains
objets pourront ne pas être vus ou unique-
ment de façon peu claire. Veuillez particuliè-
rement faire attention aux poteaux, clôtures,
barrières ou arbres de petites tailles, qui
pourraient endommager le véhicule sans être
vus dans l'écran.
● L'assistant de marche arrière a également
des an
gles morts dans lesquels ni des per-
sonnes ni des objets ne peuvent être vus (pe-
tits enfants, animaux et certains objets pour-
raient ne pas être détectés dans son champ
de vision). Ayez toujours sous contrôle l'envi-
ronnement du véhicule.
● Conservez l'objectif de la caméra propre,
sans
neige ni givre et ne le couvrez pas.
● Le système ne remplace en aucun cas la vi-
gilanc
e du conducteur. Surveillez toujours la
manœuvre de stationnement, ainsi que l'envi-
ronnement du véhicule. Adaptez toujours la
vitesse et le style de conduite aux conditions
de visibilité, à la météo, à la chaussée et à la
circulation.
● Ne vous laissez pas distraire de la circula-
tion avec l
es images sur l'écran.
● Les images de l'assistant de marche arrière
sur l'écr
an sont uniquement bidimensionnel-
les. Par manque de profondeur spatiale, les
objets qui dépassent ou les cavités de la
chaussée, par exemple, pourraient être vus
avec difficulté ou ne pas être vus du tout. ●
La ch ar

ge du véhicule modifie la représen-
tation des lignes d'orientation projetées. La
largeur qu'elles représentent diminue avec le
niveau de charge du véhicule. Faites particu-
lièrement attention à l'environnement du vé-
hicule lorsque l'intérieur ou le coffre à baga-
ges est particulièrement chargé.
● Dans les situations suivantes, les objets ou
les
autres véhicules sont vus de façon plus
rapprochée ou plus lointaine sur l'écran par
rapport à la réalité. Faites particulièrement
attention :
– Si vous passez d'une surface plate à une
pente.
– Si vous passez d'une pente à une surface
plate.
– Si le véhicule est très chargé à l'arrière.
– Si le véhicule s'approche d'objets qui ne
se trouvent pas à la surface du sol ou qui
dépassent du sol. Ces objets peuvent res-
ter en dehors de l'angle de vision de la
caméra lorsque l'on circule en marche ar-
rière. Nota
● Il e s

t important de faire particulièrement
attention lorsque le conducteur n'est pas en-
core familiarisé avec le système.
● L'assistant de marche arrière n'est pas dis-
ponible s
i le hayon du véhicule est ouvert. Instructions d'utilisation
Fig. 233
Sur la poignée du hayon : emplace-
ment de l
a c

améra de l'assistant de marche
arrière. Une caméra incorporée à la poignée du
h
a
y

on aide le conducteur à se garer en mar-
che arrière ou à manœuvrer ››› fig. 233.
L'image de la caméra s'affiche à côté des li-
gnes d'orientation projetées par le système
sur l'écran du système Easy Connect. Sur la
partie inférieure de l'écran, on observe une
partie du pare-chocs correspondant à la zone
d'immatriculation qui servira de référence à
l'utilisateur.
Réglages de l'assistant de marche arrière
L'assistant de marche arrière fournit à l'utili-
sateur la possibilité de régler la luminosité,
le contraste et les couleurs de l'image.
Pour effectuer ces réglages :
292

Systèmes d’aide à la conduite
● Arrêt ez
l
e véhicule dans un endroit sûr.
● Activez le frein de stationnement.
● Mettez le contact d'allumage.
● Le cas échéant, allumez le système Easy
Connect.
● P

assez en marche arrière ou placez le levier
sélecteur en po
sition R.
● Appuyez sur le bouton de fonction  qui
se trouv
e à droite de l'image.
● Effectuez les réglages souhaités dans le
menu en appu
yant sur les boutons de fonc-
tion –/+ , ou en utilisant le bouton amovible
correspondant.
Conditions nécessaires pour se garer et ma-
nœuvrer avec l'assistant de marche arrière
Dans les cas suivants, le système ne devra
pas être utilisé :
● Si une image fiable n'est pas affichée ou si
elle e
st déformée, par exemple, en cas de
mauvaise visibilité ou si l'objectif est sale.
● Si la zone située derrière le véhicule s'affi-
che avec
peu de clarté ou de façon incomplè-
te.
● Si le véhicule est très chargé à l'arrière.
● Si la position ou l'angle de montage de la
caméra e
st modifié, par exemple, suite à une
collision par l'arrière. Faites contrôler le sys-
tème par un atelier spécialisé. Se familiariser avec le système
Pour se fami

liariser avec le système, les li-
gnes d'orientation et sa fonction, SEAT re-
commande de s'exercer au stationnement et
aux manœuvres avec l'assistant de marche
arrière dans un lieu sans trop de circulation
ou sur un parking lorsque les conditions mé-
téorologiques et de visibilité sont bonnes.
Nettoyer l'objectif de la caméra
Maintenez l'objectif de la caméra propre et
exempt de neige et de givre :
● Vaporisez du nettoyant pour glaces à base
d'alcool
et de commercialisation courante sur
l'objectif, puis nettoyez-le à l'aide d'un chif-
fon sec.
● Éliminez la neige à l'aide d'un grattoir.
● Éliminez le givre à l'aide d'un spray antigel. ATTENTION
● N'utili sez

jamais de produit d'entretien
abrasif pour nettoyer l'objectif de la caméra.
● N'utilisez jamais de l'eau tiède ou chaude
pour enlev
er la neige ou le givre sur l'objectif
de la caméra. Cela risquerait d'endommager
l'objectif. Se garer et manœuvrer avec l'assis-
t
ant
de m

arche arrière Fig. 234
Affichage à l'écran du système Easy
C onnect : ligne
s

d'orientation. Activation et désactivation du système
●
L'assistant de marche arrière s'active lors-
que l e c
ont

act est mis ou le moteur est allu-
mé, en enclenchant la marche arrière (boîte
mécanique) ou en mettant le levier sélecteur
sur la position R (boîte automatique).
● Le système se déconnecte 8 secondes
après avoir en
levé la marche arrière (boîte
mécanique) ou après avoir sorti le levier sé-
lecteur de la position R (boîte automatique).
Le système se désactivera de même immé-
diatement après avoir éteint le contact.
● Quand la vitesse de 15 km/h (9 mph) est
dépas
sée et que la marche arrière est enga-
gée, la caméra cesse d'émettre l'image. »
293
Données techniques
Conseils
Commande
Urgences
Sécurité

Commande

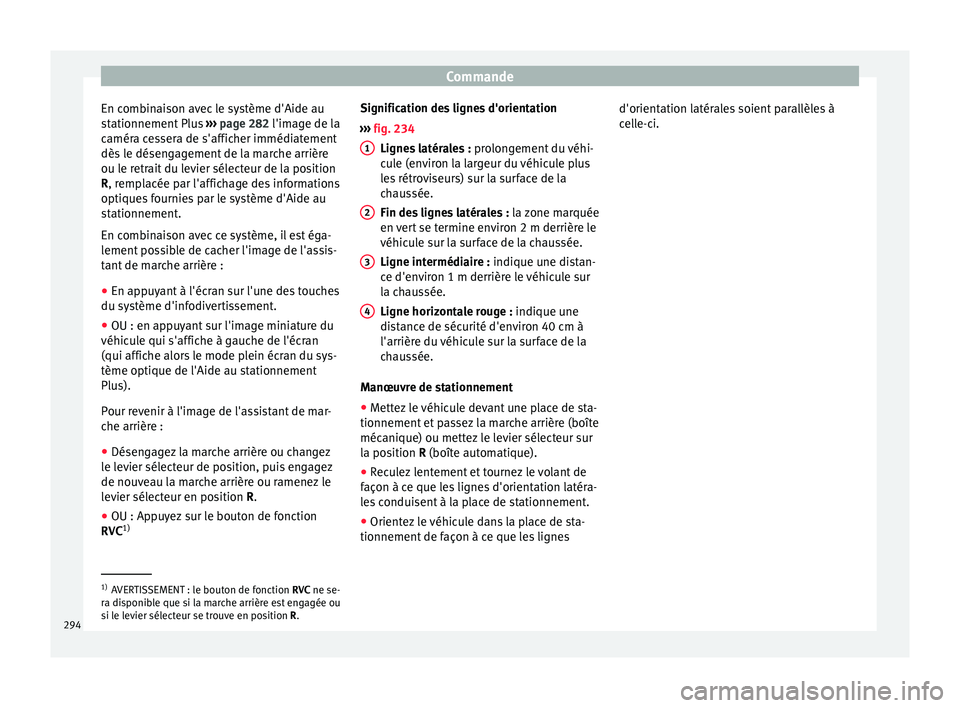

En combinaison avec le système d'Aide au
s t
ationnement
Plus ››› page 282 l'image de la
caméra cessera de s'afficher immédiatement
dès le désengagement de la marche arrière
ou le retrait du levier sélecteur de la position
R, remplacée par l'affichage des informations
optiques fournies par le système d'Aide au
stationnement.
En combinaison avec ce système, il est éga-
lement possible de cacher l'image de l'assis-
tant de marche arrière :
● En appuyant à l'écran sur l'une des touches
du système d'inf
odivertissement.
● OU : en appuyant sur l'image miniature du
véhicul
e qui s'affiche à gauche de l'écran
(qui affiche alors le mode plein écran du sys-
tème optique de l'Aide au stationnement
Plus).
Pour revenir à l'image de l'assistant de mar-
che arrière :
● Désengagez la marche arrière ou changez
le lev
ier sélecteur de position, puis engagez
de nouveau la marche arrière ou ramenez le
levier sélecteur en position R.
● OU : Appuyez sur le bouton de fonction
RVC 1) Signification des lignes d'orientation
›››
fig. 234
Lignes latérales : prolongement du véhi-
cule (environ la largeur du véhicule plus
les rétroviseurs) sur la surface de la
chaussée.
Fin des lignes latérales : la zone marquée
en vert se termine environ 2 m derrière le
véhicule sur la surface de la chaussée.
Ligne intermédiaire : indique une distan-
ce d'environ 1 m derrière le véhicule sur
la chaussée.
Ligne horizontale rouge : indique une
distance de sécurité d'environ 40 cm à
l'arrière du véhicule sur la surface de la
chaussée.
Manœuvre de stationnement
● Mettez le véhicule devant une place de sta-
tionnement et p
assez la marche arrière (boîte
mécanique) ou mettez le levier sélecteur sur
la position R (boîte automatique).
● Reculez lentement et tournez le volant de
façon à ce que l
es lignes d'orientation latéra-
les conduisent à la place de stationnement.
● Orientez le véhicule dans la place de sta-
tionnement de façon à c
e que les lignes
1 2
3
4 d'orientation latérales soient parallèles à
c
el
l

e-ci. 1)
AVERTISSEMENT : le bouton de fonction RVC ne se-
ra di s

ponible que si la marche arrière est engagée ou
si le levier sélecteur se trouve en position R.
294
