tDizalica*
Vaÿenje dizalice
1. Otvorite ploþu za prtljagu i podignite
je.
2. Uklonite dizalicu.
Vrsta A
Vrsta B
Priþvršüivanje dizalice
Izvršite postupak koji je obrnut od
postupka uklanjanja.
Održavanje
•Neka dizalica uvijek bude þista.
•Pobrinite se da pokretni dijelovi budu
bez prljavštine ili hrÿe.
•Pobrinite se da navoji vijka budu
dovoljno podmazani.
ttPriþuvna guma*
Vaša Mazda raspolaže privremenom
rezervnom gumom.
Privremena priþuvna guma je lakša i
manja od obiþne te je namijenjena samo za
uporabu u hitnim sluþajevima te je treba
upotrijebiti samo tijekom VRLO kratkih
razdoblja. Privremena priþuvna guma ne
smije se NIKADA upotrebljavati za duge
vožnje ili tijekom duljih razdoblja.
U sluþaju poteškoüa
Probušena guma
*Neki modeli.7-5

UPOZORENJE
Ne postavljajte privremenu rezervnu gumu
na prednje kotače (pogonske kotače):
Opasno je voziti se s privremenom
rezervnom gumom na jednom od prednjih
kotača. To može utjecati na rukovanje.
Možete izgubiti kontrolu nad vozilom,
pogotovo na cesti na kojoj je led ili snijeg,
te izazvati nesreću. Prebacite uobičajenu
gumu na prednji kotač, a privremenu
rezervnu gumu postavite na stražnji.
OPREZ
¾Tijekom vožnje s privremenom
rezervnom gumom, stabilnost vožnje
može se smanjiti u usporedbi s vožnjom s
uobičajenim gumama. Vozite pažljivo.
¾Kako biste izbjegli oštećenje privremene
rezervne gume ili vozila, pridržavajte se
sljedećih mjera opreza:
¾Ne prelazite brzinu od 80 km/h.
¾Izbjegavajte vožnju preko prepreka.
Također, nemojte prolaziti kroz
automatsku praonicu vozila. Promjer
te gume manji je od standardne gume,
pa je smanjena udaljenost od tla.
¾Ne koristite se lancem za gumu na ovoj
gumi jer joj neće ispravno odgovarati.
¾Ne koristite se svojom privremenom
rezervnom gumom na drugim
vozilima, osmišljena je samo za vašu
Mazdu.
¾Istodobno se koristite samo jednom
privremenom rezervnom gumom.
Uklanjanje rezervne gume
1. Otvorite ploþu za prtljagu i uklonite je.
2. U vozilima opremljenima
niskotonskim zvuþnikom, iskljuþite
prikljuþak.
Priključak
NAPOMENA
Za otkapþanje prikljuþka možda üe biti
potrebna veüa snaga. Pazite da þvrsto
stisnete jeziþac.
U sluþaju poteškoüa
Probušena guma
7-6

3. U vozilima opremljenima
niskotonskim zvuþnikom, olabavite
vijak za priþvršüivanje gume te
uklonite zvuþnik i rezervnu gumu.
U vozilima bez niskotonskog
zvuþnika, okrenite vijak kojim je
rezervna guma priþvršüena u smjeru
suprotnom od kazaljke na satu te
izvadite rezervnu gumu.
Vijak za učvršćivanje rezervne gume
Uþvršüivanje rezervne gume
Spremite rezervnu gumu redoslijedom
obrnutim od uklanjanja. Nakon spremanja
provjerite je li rezervna guma sigurno
spremljena.
Komplet za hitni popravak
probušene gume
*
Komplet za hitni popravak probušene
gume koji dolazi s Mazdom služi za
privremeni popravak malo ošteüene gume
uslijed prelaska preko þavala ili sliþnih
oštrih predmeta na cesti.
Privremeno popravite probušenu gumu
pomoüu kompleta za hitni popravak bez
uklanjanja þavla ili sliþnog oštrog
predmeta koji je probušio gumu.
NAPOMENA
Vozilo nije opremljeno priþuvnom gumom.
Ako vam se probuši guma, privremeno je
popravite pomoüu kompleta za hitni
popravak probušene gume. Pri
popravljanju pogledajte upute isporuþene
s kompletom za hitni popravak probušene
gume. Ako se probušena guma hitno
popravi pomoüu kompleta za hitni
popravak probušene gume, preporuþujemo
da vam ovlašteni Mazdin serviser što prije
popravi ili zamijeni gumu.
U sluþaju poteškoüa
Probušena guma
*Neki modeli.7-7

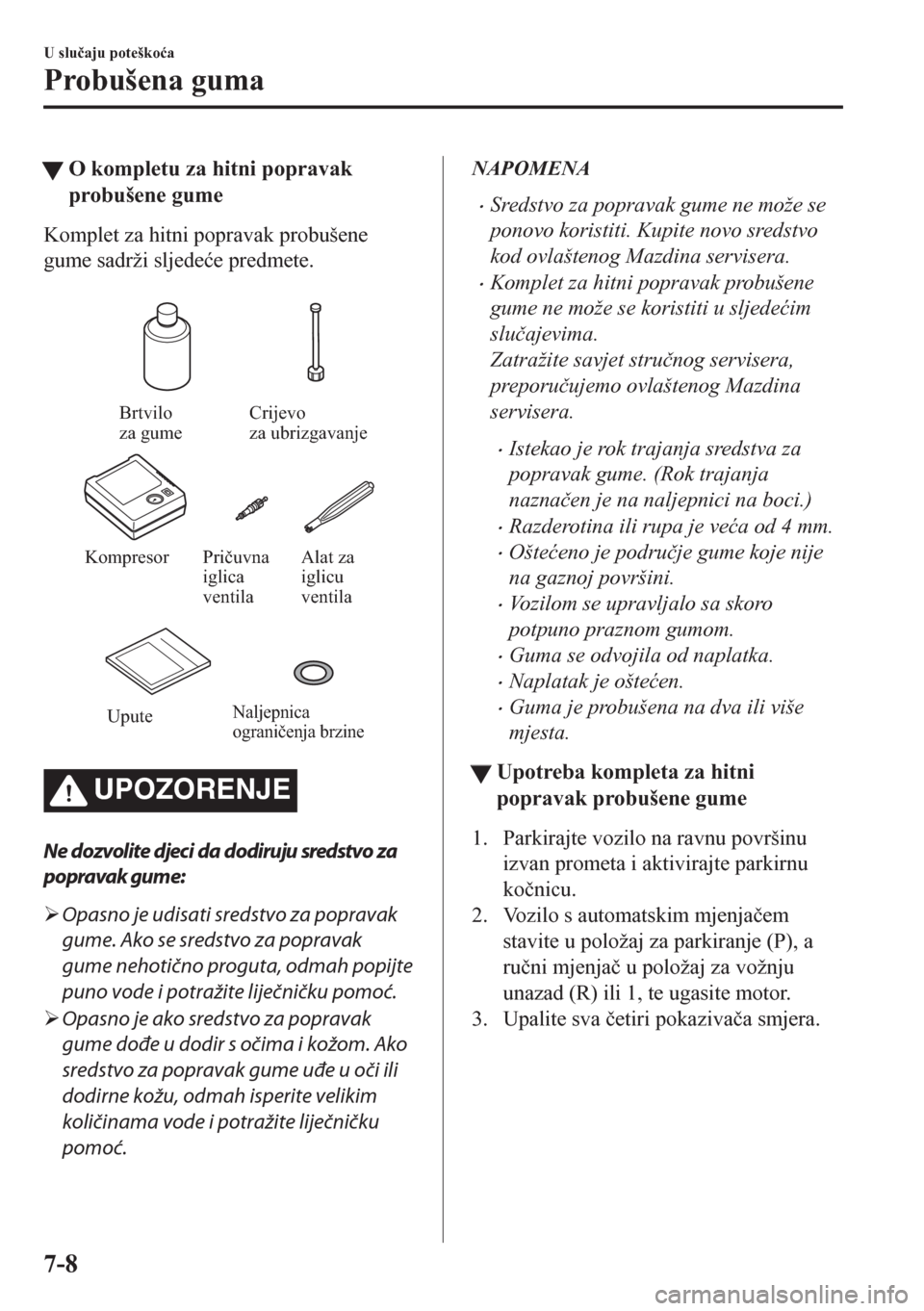

tO kompletu za hitni popravak
probušene gume
Komplet za hitni popravak probušene
gume sadrži sljedeüe predmete.

Brtvilo
za gumeCrijevo
za ubrizgavanje
Kompresor Alat za
iglicu
ventila Pričuvna
iglica
ventila
Naljepnica
ograničenja brzineUpute
UPOZORENJE
Ne dozvolite djeci da dodiruju sredstvo za
popravak gume:
¾Opasno je udisati sredstvo za popravak
gume. Ako se sredstvo za popravak
gume nehotično proguta, odmah popijte
puno vode i potražite liječničku pomoć.
¾Opasno je ako sredstvo za popravak
gume dođe u dodir s očima i kožom. Ako
sredstvo za popravak gume uđe u oči ili
dodirne kožu, odmah isperite velikim
količinama vode i potražite liječničku
pomoć.
NAPOMENA
•Sredstvo za popravak gume ne može se
ponovo koristiti. Kupite novo sredstvo
kod ovlaštenog Mazdina servisera.
•Komplet za hitni popravak probušene
gume ne može se koristiti u sljedeüim
sluþajevima.
Zatražite savjet struþnog servisera,
preporuþujemo ovlaštenog Mazdina
servisera.
•Istekao je rok trajanja sredstva za
popravak gume. (Rok trajanja
naznaþen je na naljepnici na boci.)
•Razderotina ili rupa je veüa od 4 mm.
•Ošteüeno je podruþje gume koje nije
na gaznoj površini.
•Vozilom se upravljalo sa skoro
potpuno praznom gumom.
•Guma se odvojila od naplatka.
•Naplatak je ošteüen.
•Guma je probušena na dva ili više
mjesta.
ttUpotreba kompleta za hitni
popravak probušene gume
1. Parkirajte vozilo na ravnu površinu
izvan prometa i aktivirajte parkirnu
koþnicu.
2. Vozilo s automatskim mjenjaþem
stavite u položaj za parkiranje (P), a
ruþni mjenjaþ u položaj za vožnju
unazad (R) ili 1, te ugasite motor.
3. Upalite sva þetiri pokazivaþa smjera.
U sluþaju poteškoüa
Probušena guma
7-8

4. Iskrcajte putnike i prtljagu i izvadite
komplet za hitni popravak probušene
gume.
Vrsta A
Vrsta B
5. Dobro protresite sredstvo za popravak
gume.

OPREZ
Ako se boca protrese nakon što se
pričvrsti crijevo za ubrizgavanje,
sredstvo za popravak gume moglo bi
ištrcati iz crijeva. Ako dođe u kontakt s
odjećom ili drugim predmetima,
sredstvo za popravak gume možda se
neće moći ukloniti. Protresite bocu prije
pričvršćivanja crijeva za ubrizgavanje.
NAPOMENA
Sredstvo za popravak gume može se
koristiti na vanjskoj temperaturi
do -30°C (-22°F).
Na iznimno hladnim temperaturama
(0 °C (32 °F) ili manje) sredstvo za
popravak gume se brzo stvrdne pa
ubrizgavanje može biti otežano.
Zagrijte sredstvo u vozilu prije
ubrizgavanja.
6. Skinite þep s boce. Priþvrstite crijevo
za ubrizgavanje dok je unutarnji þep na
boci, tako da ga probijete.

Boca Crijevo
za ubrizgavanje
U sluþaju poteškoüa
Probušena guma
7-9

7. Skinite zatvaraþ ventila s prazne gume.
Pritisnite stražnji kraj alata za iglicu
ventila na iglicu ventila gume i
ispustite preostali zrak.

Alat za iglicu ventila Ventil
Čep ventila
OPREZ
Ako u gumi ostane zraka nakon
uklanjanja iglice ventila, iglica bi mogla
izletjeti vani. Pažljivo uklonite iglicu
ventila.
8. Okrenite iglicu ventila u smjeru
suprotnom od kazaljke na satu i
izvadite je.

Ventil Iglica ventila
NAPOMENA
Iglicu ventila spremite na mjesto gdje
se neüe zaprljati.
9. Skinite zatvaraþ s crijeva za
ubrizgavanje i umetnite crijevo u
ventil.

Crijevo za
ubrizgavanje Utikač
10. Dno boce držite uspravno, stisnite
bocu rukama i ubrizgajte cijeli sadržaj
sredstva u gumu.

Ventil
NAPOMENA
Sredstvo za popravak gume ne može se
ponovo koristiti. Kupite novo sredstvo
kod ovlaštenog Mazdina servisera.
11. Crijevo za ubrizgavanje izvucite iz
ventila. Ponovo umetnite iglicu ventila
u ventil i okrenite je u smjeru kazaljke
na satu kako biste je ugradili.
U sluþaju poteškoüa
Probušena guma
7-10

NAPOMENA
Ne bacajte praznu bocu sredstva za
popravak gume nakon upotrebe.
Praznu bocu sredstva za popravak
gume vratite ovlaštenom Mazdinom
servisu kada budete mijenjali gumu.
Prazna boca sredstva za popravak
gume bit üe potrebna za vaÿenje i
zbrinjavanje iskorištenog sredstva iz
gume.
12. Naljepnicu za ograniþenje brzine
zalijepite na brzinomjer.

UPOZORENJE
Naljepnicu ograničenja brzine
nalijepite na mjesto vidljivo vozaču:
¾Naljepnicu ograničenja brzine
opasno je lijepiti na upravljač, jer
može omesti otvaranje zračnog
jastuka i izazvati ozbiljnu ozljedu.
¾Ne lijepite naljepnicu bilo gdje osim
na mjesto naznačeno na ilustraciji
brzinomjera.
13. Crijevo kompresora spojite na ventil
gume.

Ventil Crijevo kompresora
14. Umetnite utikaþ kompresora u
unutarnju pomoünu utiþnicu i prebacite
pokretanje na ACC (stranica 5-152).

Utikač kompresora
KompresorSredišnja konzola
OPREZ
¾Prije izvlačenja utikača kompresora
iz strujne utičnice pazite da je
kompresor isključen.
¾Kompresor se uključuje i isključuje
gumbom.
15. Ukljuþite kompresor i pažljivo
napumpajte gumu do propisanog tlaka.
U sluþaju poteškoüa
Probušena guma
7-11

UPOZORENJE
Nikada n em ojte rukovati kom presorom
iznad 300 kPa (3,1 kgf/cm
2, 3 bara, 43,5
psi):
Opasno je rukovati kompresorom iznad
300 kPa (3,1 kgf/cm
2, 3 bara). Kad tlak
u gumi poraste iznad 300 kPa (3,1
kgf/cm
2, 3 bara), zagrijani zrak će se
ispustiti na stražnjem kraju kompresora
te vas može opeći.
NAPOMENA
•Ispravni tlak zraka u gumama
provjerite na naljepnici s tlakom za
zrak u gumama (okvir vozaþevih
vrata).
•Nemojte koristiti kompresor dulje od
10 minuta jer ga tako možete oštetiti.
•Ako se guma ne napuhuje, možda se
neüe moüi popraviti. Ako guma ne
dosegne ispravni tlak zraka u roku
od 10 minuta, vjerojatno je
pretrpjela ozbiljniju štetu. U tom se
sluþaju komplet za hitni popravak
probušene gume ne može koristiti.
Obratite se struþnom serviseru,
preporuþujemo ovlaštenog Mazdina
servisera.
•Ako je guma previše napuhana,
otpustite zatvaraþ na kompresoru i
ispustite zrak.
16. Kad se guma napumpa do propisanog
tlaka zraka iskljuþite kompresor i
uklonite crijevo kompresora iz ventila
gume.
17. Stavite zatvaraþ na ventil gume.
18. Komplet za hitni popravak probušene
gume stavite u prtljažnik i nastavite s
vožnjom.
OPREZ
¾Pažljivo se odvezite do stručnog
servisera, preporučujemo ovlaštenog
Mazdinog servisera, i ne vozite brže
od 80 km/h.
¾Ako vozite 80 km/h ili brže, vozilo
može početi vibrirati.
NAPOMENA
(Sa sustavom za nadzor tlaka u
gumama)
Ako guma nije propisno napumpana,
upalit üe se upozoravajuüe svjetlo
sustava za nadzor tlaka u gumama (str.
4-46).
19. Nakon 10 minuta ili 5 km vožnje
provjerite tlak u gumama pomoüu
mjeraþa tlaka u kompresoru. Ako tlak
padne ispod ispravnog tlaka, ponovo
napumpajte gumu do ispravnog tlaka
slijedeüi korake od broja 14.
OPREZ
¾Ako tlak zraka u gumi padne ispod
130 kPa (1,3 kgf/cm
2 ili bara, 18,9
psi), guma se ne može popraviti
kompletom za popravak. Parkirajte
vozilo na ravnu površinu izvan
prometa i obratite se stručnom
serviseru, preporučujemo ovlaštenog
Mazdina servisera.
¾Ako je tlak zraka u gumi i dalje nizak
nakon što ste ponovili korake od 13
do 20, parkirajte vozilo na ravnu
površinu izvan prometa i obratite se
stručnom serviseru, preporučujemo
ovlaštenog Mazdina servisera.
U sluþaju poteškoüa
Probušena guma
