WPrikaz s gornje/prednje strane

Pregledavanje zaslona
-b
-a
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni

Zaslon/Ikona Sadržaj
Prikaz senzora za parkiranje Prikazuje uvjet detekcije senzora za parkiranje kada se senzor
za parkiranje aktivira.
Više pojedinosti potražite u indikatoru za detekciju prepreke i
upozoravajuüem zvuku.
Pogledajte Sustav parkirnog senzora na stranici 4-287.
Ikona gume Prikazuje se smjer gume. Pomiþe se zajedno s pomicanjem
upravljaþa.
Projicirane linije putanje vozila (naran-
þasta)Prikazuje se približna projicirana putanja kretanja vozila. Po-
miþe se zajedno s pomicanjem upravljaþa.
a) Prikazuje se putanja kojom se oþekuje prolaz ruba prednjeg
odbojnika.
b) Prikazuje se putanja kojom se oþekuje prolaz unutarnjeg di-
jela vozila.
Produžene linije za širinu vozila i vo-
deüe linije udaljenosti (crvene/plave)Prikazuje se približna širina vozila i udaljenost (od prednje
strane odbojnika) na prednjem kraju vozila.
•Crvene linije oznaþavaju toþke udaljene do oko 0,5 m od
prednjeg odbojnika.
•Plave linije oznaþavaju toþke udaljene oko 0,5 m do 2 m od
prednjeg dijela odbojnika.
Projicirane vodeüe linije udaljenosti za
putanju vozila (crvene/naranþaste)Prikazuje se udaljenost (od prednje strane odbojnika) na pred-
njem kraju vozila.
•Plava linija oznaþava toþku udaljenu od prednjeg odbojnika
otprilike 0,5 m.
•Naranþaste linije oznaþavaju toþke udaljene oko 1 m do 2 m
od prednjeg dijela odbojnika.
Tijekom vožnje
i-ACTIVSENSE
4-230

OPREZ
Raspon detekcije senzora za parkiranje ima svoja ograničenja. Primjerice, prepreke koje se
približavaju s bočne strane i predmeti male visine ne mogu se otkriti. Za vrijeme vožnje
vizualnim putem potvrdite sigurnost oko vozila.
Više pojedinosti potražite u indikatoru za detekciju prepreke i upozoravajućem zvuku.
Pogledajte Sustav parkirnog senzora na stranici 4-287.
NAPOMENA
Postavka se može promijeniti tako da se ne prikazuju projicirane linije putanje vozila.
Pogledajte Znaþajke personalizacije na stranici 9-13.
Kako se koristi funkcija projicirane linije putanje kretanja vozila
(stvarni uvjeti) (zaslonski prikaz)
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni
Pazite da nema prepreka unutar projiciranih linija putanje vozila.
Vozite vozilo prema naprijed dok okreüete upravljaþ tako da unutar projiciranih linija
putanje vozila nema prepreka.
Tijekom vožnje
i-ACTIVSENSE
4-231

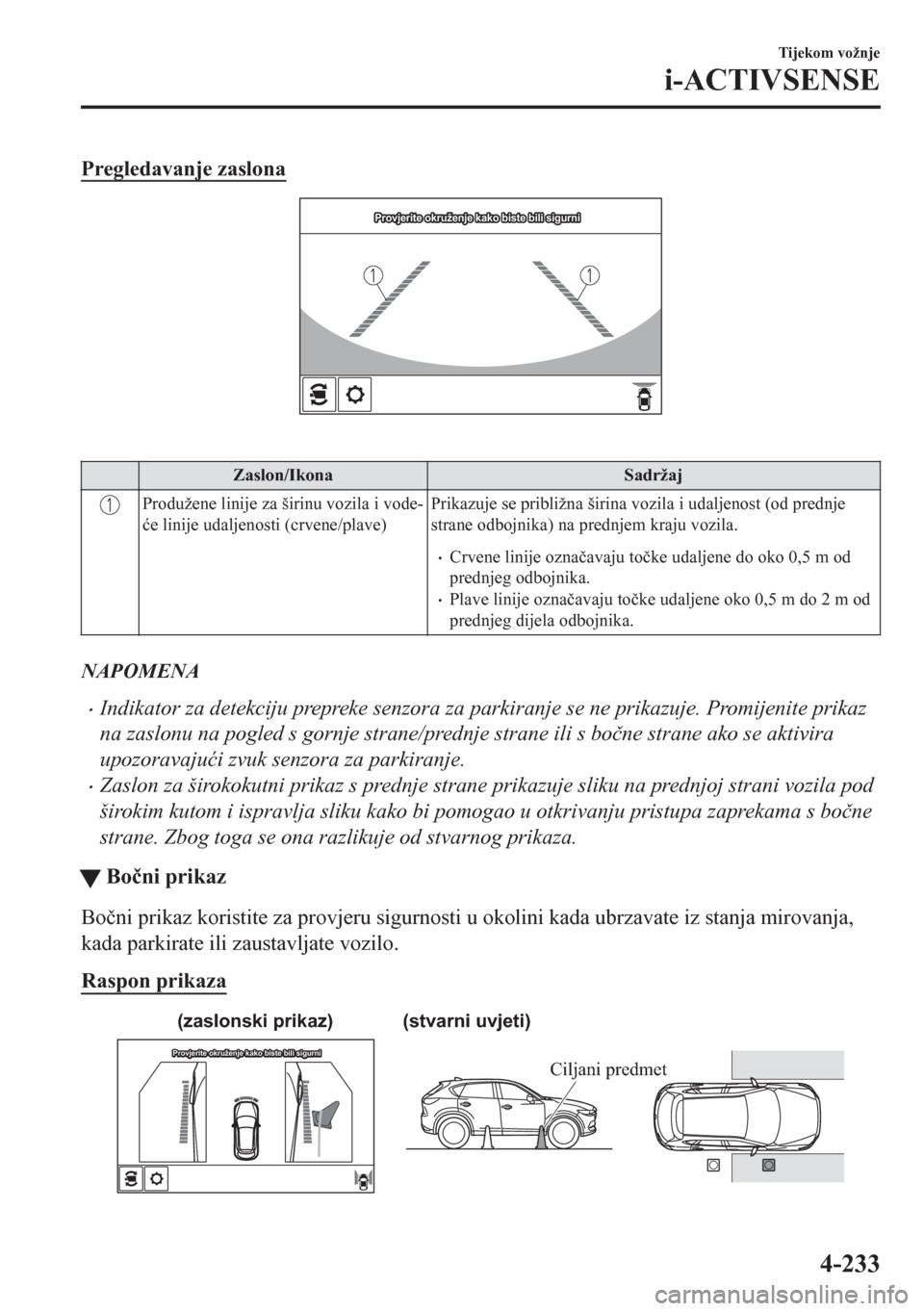

WŠirokokutni prikaz s prednje strane

Pregledavanje zaslona
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni

Zaslon/Ikona Sadržaj
Produžene linije za širinu vozila i vode-
üe linije udaljenosti (crvene/plave)Prikazuje se približna širina vozila i udaljenost (od prednje
strane odbojnika) na prednjem kraju vozila.
•Crvene linije oznaþavaju toþke udaljene do oko 0,5 m od
prednjeg odbojnika.
•Plave linije oznaþavaju toþke udaljene oko 0,5 m do 2 m od
prednjeg dijela odbojnika.
NAPOMENA
•Indikator za detekciju prepreke senzora za parkiranje se ne prikazuje. Promijenite prikaz
na zaslonu na pogled s gornje strane/prednje strane ili s boþne strane ako se aktivira
upozoravajuüi zvuk senzora za parkiranje.
•Zaslon za širokokutni prikaz s prednje strane prikazuje sliku na prednjoj strani vozila pod
širokim kutom i ispravlja sliku kako bi pomogao u otkrivanju pristupa zaprekama s boþne
strane. Zbog toga se ona razlikuje od stvarnog prikaza.
ttBoþni prikaz
Boþni prikaz koristite za provjeru sigurnosti u okolini kada ubrzavate iz stanja mirovanja,
kada parkirate ili zaustavljate vozilo.
Raspon prikaza
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni
(stvarni uvjeti) (zaslonski prikaz)
Ciljani predmet
Tijekom vožnje
i-ACTIVSENSE
4-233

Pregledavanje zaslona
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni

Zaslon/Ikona Sadržaj
Prikaz senzora za parkiranje Prikazuje uvjet detekcije senzora za parkiranje kada se senzor
za parkiranje aktivira.
Više pojedinosti potražite u indikatoru za detekciju prepreke i
upozoravajuüem zvuku.
Pogledajte Sustav parkirnog senzora na stranici 4-287.
Projicirane linije putanje vozila (naran-
þasta)Prikazuje se približna projicirana putanja kretanja vozila. Po-
miþe se zajedno s pomicanjem upravljaþa.
Projicirane linije putanje vozila (naranþaste) oznaþavaju puta-
nju kojom se oþekuje vožnja unutarnjom stranom vozila.
Paralelne vodeüe linije vozila (plave)
Prikazuje se približna širina vozila s retrovizorima na vratima.
Vodeüe linije na prednjoj strani vozila
(plave)Prikazuje se toþka na oko 0,25 m od prednjeg ruba vozila
(prednji rub odbojnika).
NAPOMENA
Postavka se može promijeniti tako da se ne prikazuju projicirane linije putanje vozila.
Pogledajte Znaþajke personalizacije na stranici 9-13.
Tijekom vožnje
i-ACTIVSENSE
4-234

Kako se koristi funkcija projicirane linije putanje kretanja vozila
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni
(stvarni uvjeti) (zaslonski prikaz)
AB
A
B
C C
Provjerite okruženje kako biste bili sigurni
Pazite da nema prepreka unutar projiciranih linija putanje vozila.
Okrenite upravljaþ tako da se projicirane linije putanje vozila prostiru unutar prepreke (A) i
vozite vozilo prema naprijed do ne proÿe pored prepreke.
Ako se projicirane linije putanje vozila nalaze na prepreci (B) ili izvan prepreke (C), vozilo
može doüi u kontakt s preprekom kada se upravljaþ zaokrene oštro.
OPREZ
¾Raspon detekcije senzora za parkiranje ima svoja ograničenja. Primjerice, prepreke koje se
približavaju s bočne strane i predmeti male visine ne mogu se otkriti. Za vrijeme vožnje
vizualnim putem potvrdite sigurnost oko vozila.
Više pojedinosti potražite u indikatoru za detekciju prepreke i upozoravajućem zvuku.
Pogledajte Sustav parkirnog senzora na stranici 4-287.
¾Ne okrećite više upravljač dok vozilo ne prođe pored prepreke, čak i ako prepreka nije
vidljiva na slici s bočnim prikazom. Ako se upravlja zakrene dalje, vozilo bi moglo doći u
kontakt s preprekom ako se okretanje izvrši naglo.
NAPOMENA
•Buduüi da se prikazana slika na zaslonu može razlikovati od stvarnog stanja, prilikom
vožnje provjerite sigurnost u okolini s pomoüi retrovizora i neposredno vlastitim oþima.
•ýak i kada se na zaslonu prikazuje predmet kao što je rubnik ceste ili linija za razdvajanje
mjesta za parkiranje i paralelne linije za voÿenje izgledaju paralelno, one u stvarnosti ne
moraju biti paralelne.
Tijekom vožnje
i-ACTIVSENSE
4-235
