2018 MAZDA MODEL CX-5 Upute za uporabu (in Crotian)

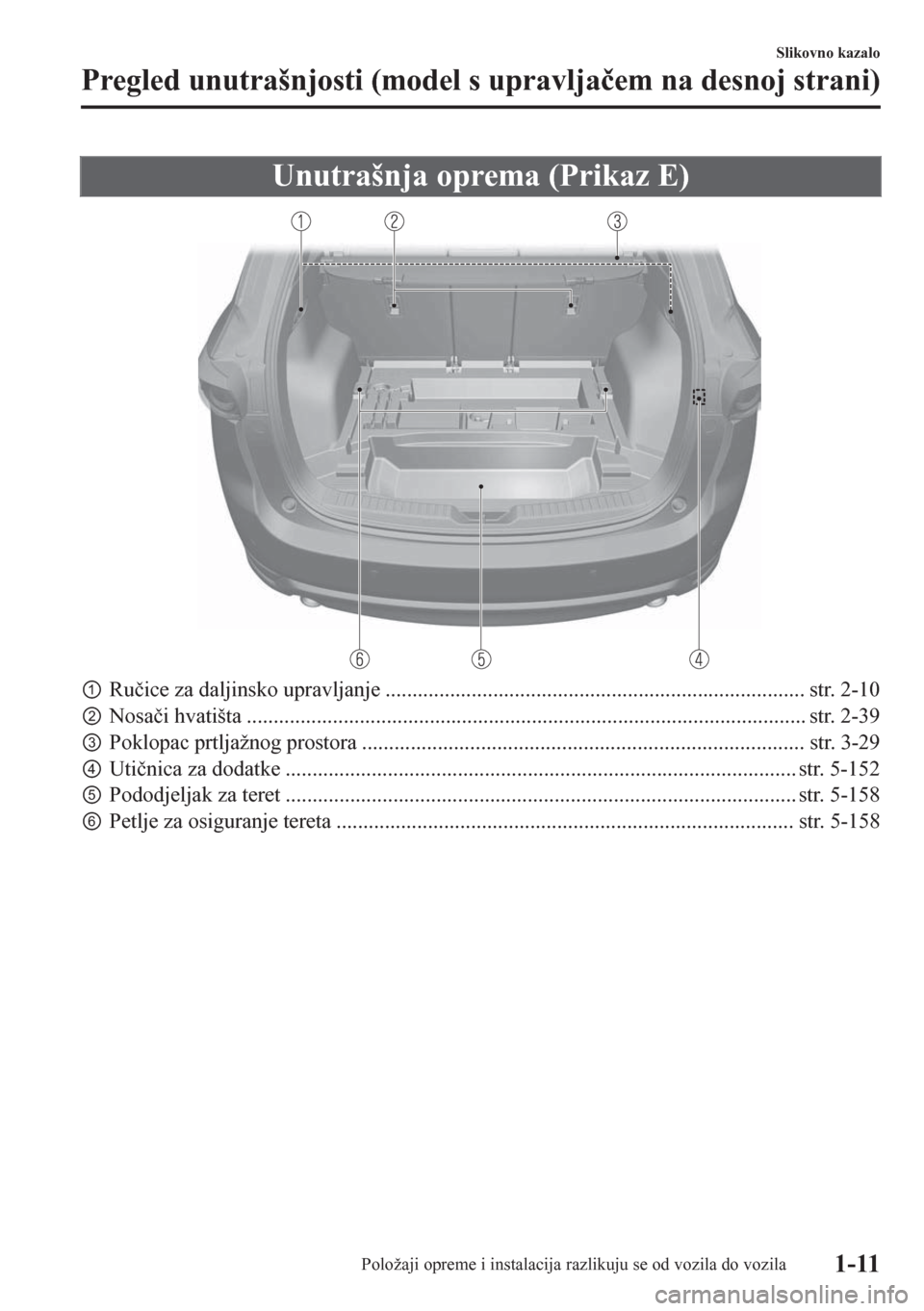

Unutrašnja oprema (Prikaz E)
pRuþice za daljinsko upravljanje .............................................................................. str. 2-10
qNosaþi hvatišta ........................................................................................................ str. 2-39
rPoklopac prtljažnog prostora .................................................................................. str. 3-29
sUtiþnica za dodatke ............................................................................................... str. 5-152
tPododjeljak za teret ............................................................................................... str. 5-158
uPetlje za osiguranje tereta ..................................................................................... str. 5-158
Slikovno kazalo
Pregled unutrašnjosti (model s upravljaþem na desnoj strani)
Položaji opreme i instalacija razlikuju se od vozila do vozila1-11

Sprijeda
pMetlice brisaþa vjetrobranskog stakla ..................................................................... str. 6-33
qKrovni prozor .......................................................................................................... str. 3-49
rProzor ...................................................................................................................... str. 3-46
sPoklopac otvora za ulijevanje goriva ...................................................................... str. 3-39
tPrekidaþ zahtjeva ................................................................................................... str. 3-12
uVrata ........................................................................................................................ str. 3-11
Slikovno kazalo
Pregled izvana
1-12Položaji opreme i instalacija razlikuju se od vozila do vozila

Straga
pMetlica brisaþa stražnjeg stakla .............................................................................. str. 6-36
qVrata prtljažnika ...................................................................................................... str. 3-21
rVanjsko zrcalo ......................................................................................................... str. 3-42
sPrekidaþ zahtjeva ................................................................................................... str. 3-12
tElektriþni otvaraþ stražnjih podiznih vrata ............................................................. str. 3-22
Slikovno kazalo
Pregled izvana
Položaji opreme i instalacija razlikuju se od vozila do vozila1-13

MEMO
1-14

2Osnovna sigurnosna oprema
Važne informacije o sigurnosnoj opremi, ukljuþujuüi sjedala, sustav
sigurnosnih pojaseva, sustave za držanje djeteta i SRS zraþne jastuke.
Sjedala ............................................... 2-2
Mjere opreza za sjedalo ............... 2-2
Prednje sjedalo ............................. 2-5
Stražnje sjedalo .......................... 2-10
Nasloni za glavu ........................ 2-16
Sustavi sigurnosnog pojasa ............ 2-18
Mjere opreza za sigurnosni pojas.......
.................................................... 2-18
Sigurnosni pojas .........................2-21
Sustavi upozorenja za sigurnosni
pojas ........................................... 2-22
Zatezaþ sigurnosnog pojasa i sustavi
za ograniþenje optereüenja .........2-22
Vezivanje djece ................................2-25
Mjere opreza pri vezivanju djece .......
.................................................... 2-25
Postavljanje sustava za vezivanje
djece ........................................... 2-30
Tablica prikladnosti sustava za
vezivanje djece za razliþite položaje
sjedala ........................................ 2-35
Postavljanje sustava za vezivanje
djece ........................................... 2-39
SRS zraþni jastuci ........................... 2-42
Mjere opreza za sustav zraþnih
jastuka (SRS) ............................. 2-42
Komponente dodatnog sustava
zraþnih jastuka ........................... 2-48
Kako funkcioniraju zraþni jastuci
SRS ............................................ 2-50
Kriteriji aktiviranja SRS zraþnih
jastuka ........................................ 2-54
Ograniþenja zraþnog jastuka SRS ......
.................................................... 2-55
Sustav za klasificiranje suvozaþa
*.....
.................................................... 2-57
Stalni nadzor .............................. 2-62
*Neki modeli.2-1

Mjere opreza za sjedalo
UPOZORENJE
Provjerite jesu li podesive komponente sjedala fiksirane na svom mjestu:
Podesiva sjedala i nasloni sjedala koji nisu čvrsto fiksirani su opasni. U slučaju naglog
zaustavljanja ili sudara sjedalo ili naslon sjedala mogli bi se pomaknuti i uzrokovati ozljedu.
Provjerite jesu li podesive komponente sjedala fiksirane na svom mjestu tako da pokušate
pomaknuti sjedalo naprijed ili unatrag te zaljuljati naslon sjedala.
Nikada ne dopustite da djeca prilagođavaju sjedalo:
Dopuštanje djeci da prilagođavaju sjedalo je opasno i može dovesti do ozbiljne ozljede ako se
njihove ruke ili noge zahvate u sjedalu.
Ne vozite s deblokiranim naslonom sjedala:
Svi nasloni sjedala igraju važnu ulogu u vašoj zaštiti unutar vozila. Ostavljanje deblokiranog
naslona sjedala je opasno jer u slučaju naglog zaustavljanja ili sudara može uzrokovati
izbacivanje putnika iz vozila ili bi prtljaga mogla udariti putnike i uzrokovati ozbiljne ozljede.
Nakon svakog podešavanja naslona sjedala, čak i ako nema drugih putnika, protresite
naslon sjedala kako biste provjerili je li fiksiran na svome mjestu.
Sjedalo prilagođavajte samo kada je vozilo zaustavljeno:
ako se sjedalo prilagođava dok je vozilo u pokretu, položaj za sjedenje može postati
nestabilan, a sjedalo bi se moglo iznenada pomaknuti, što bi moglo rezultirati ozljedom.
Ne vršite preinake ili mijenjajte prednja sjedala:
Opasno je vršiti preinake ili zamjenu prednjih sjedala, poput tapeciranja sjedala ili otpuštanja
vijaka. Prednja sjedala sadrže komponente zračnog jastuka koje su bitne za dodatni sustav za
držanje. Takve preinake mogu oštetiti dodatni sustav za držanje i uzrokovati ozbiljnu ozljedu.
U slučaju bilo kakve potrebe za uklanjanjem ili ponovnim postavljanjem prednjih sjedala
kontaktirajte ovlaštenog Mazdinog servisera.
Ne vozite s oštećenim prednjim sjedalima:
Opasno je voziti s oštećenim prednjim sjedalima, kao što je slučaj kada su jastuci sjedala
poderani ili oštećeni do uretana. Sudar, čak i ako nije dovoljno jak za aktiviranje zračnih
jastuka, može oštetiti prednja sjedala koja sadrže bitne komponente zračnih jastuka. U
slučaju drugog sudara zračni jastuk se možda neće otvoriti, što može uzrokovati
ozljede. Neka ovlašteni Mazdin serviser nakon svakog sudara pregleda prednja sjedala,
zatezače prednjih pojaseva i zračne jastuke.
Osnovna sigurnosna oprema
Sjedala
2-2

Ne vozite s nagnutim prednjim sjedalima:
Sjedenje u nakošenom položaju dok je vozilo u pokretu je opasno zato što niste u potpunosti
zaštićeni sigurnosnim pojasom. U slučaju naglog kočenja ili sudara postoji opasnost od
iskliznuća ispod pojasa za krilo i zadobivanja ozbiljnih unutarnjih ozljeda. Bit ćete
maksimalno zaštićeni ako budete sjedili ravno i uspravno.
Između naslona i leđa ne stavljajte nikakve predmete, primjerice jastuk:
stavljanje predmeta kao što je jastuk između naslona i leđa je opasno, jer nećete moći
održavati siguran položaj u vožnji i sigurnosni pojas neće moći funkcionirati punom snagom
u sudaru, što može dovesti do ozbiljne nezgode, ozljede ili smrti.
Ne stavljajte predmete ispod sjedala:
predmet može zapeti i uzrokovati nepotpuno fiksiranje sjedala te rezultirati nesrećom.
Ne slažite teret na visinu veću od naslona sjedala:
Opasno je slagati prtljagu ili drugi teret na visinu veću od naslona sjedala. U slučaju naglog
kočenja ili sudara predmeti bi mogli pogoditi i ozlijediti putnike.
Prije vožnje obavezno učvrstite prtljagu i teret:
Neučvršćivanje tereta je opasno jer se tijekom vožnje teret može pomaknuti ili slomiti u
slučaju naglog kočenja ili sudara te izazvati ozljede.
Nikad ne dopustite da putnik sjedi ili stoji na nagnutom naslonu sjedala dok je vozilo u
pokretu:
Vožnja s putnikom na nagnutom naslonu sjedala je opasna. Dopuštanje djetetu da sjedi na
nagnutom naslonu sjedala dok je vozilo u pokretu je osobito opasno. U slučaju naglog
zaustavljanja, pa čak i manjeg sudara, dijete koje se ne nalazi u odgovarajućem sjedalu ili
sustavu za držanje te nije vezano pojasom može biti bačeno naprijed, unatrag ili čak i izvan
vozila, što može uzrokovati ozbiljne ozljede ili smrt. Dijete u području za prtljagu može biti
odbačeno u druge putnike, što može uzrokovati ozbiljne ozljede.
Osnovna sigurnosna oprema
Sjedala
2-3

OPREZ
¾Kada upravljate sjedalom, pazite da ruke ili prste ne stavljate blizu pokretnih dijelova
sjedala ili na bočni ukras radi sprječavanja ozljede.
¾Prilikom pomicanja sjedala uvjerite se da u okolini nema tereta. Ako sjedalo zahvati teret,
može doći do oštećenja tereta.
¾(Ručno podesivo sjedalo)
Pri pomicanju sjedala prema naprijed i natrag ili vraćanja nakošenog naslona sjedala u
uspravni položaj, držite naslon drugom rukom dok ga pomičete. Naslon sjedala, koji ne
držite, iznenada se može pomaknuti i prouzročiti ozljedu.
NAPOMENA
•Kada vraüate stražnje sjedalo u poþetni položaj, vratite i sigurnosni pojas sjedala u
njegov normalan položaj. Provjerite da li se sigurnosni pojas izvlaþi i uvlaþi.
•(Sjedalo s elektromotorom)
Donji dio sjedala podešava se djelovanjem elektromotora. Izbjegavajte predugi rad jer
prekomjernim korištenjem mogu se oštetiti motori.
•Kako ne bi došlo ispražnjivanja akumulatora, izbjegavajte korištenje elektriþnog
podešavanja kada je motor iskljuþen. Ureÿaj za podešavanje troši veliku koliþinu
elektriþne energije.
•Prekidaþ ne držite pritisnutom duže nego je potrebno za jedno podešavanje.
Osnovna sigurnosna oprema
Sjedala
2-4
