2018 FIAT FULLBACK Käyttö- ja huolto-ohjekirja (in in Finnish)

GRAAFINEN HAKEMISTO
AJONEUVOOSI TUTUSTUMINEN
MITTARISTON TUNTEMINEN
TURVALLISUUS
KÄYNNISTYS JA AJO
HÄTÄTILANTEESSA
HUOLTO JA YLLÄPITO
TEKNISET TIEDOT
HAKEMISTO

GRAAFINEN HAKEMISTO
AJOVALOTPolttimon tyypit................ 235Päiväajovalot.................... 44Lähivalot........................ 44Ajovalot......................... 44Polttimon vaihtaminen.......... 235
RENKAATRenkaat ja vanteet............. 286Rengaspaineet................. 286Pyörän vaihto.................. 216
ULKOISET TAUSTAPEILITSäätäminen..................... 40
OVETKeskuslukitus/avaus............. 28
TUULILASINPYYHKIMETToiminta........................ 51Pyyhinsulan vaihtaminen....... 259
MOOTTORINestetasojen tarkastus......... 250Moottorin tiedot............... 271
1
9

TAKAVALOTPolttimon tyypit................ 235Polttimon vaihtaminen.......... 235
KUORMATILAKuormat........................ 74Avaa/sulje...................... 31
JARRUVALO YLHÄÄLLÄPolttimon tyypit................ 235Polttimon vaihtaminen.......... 235
2
10
GRAAFINEN HAKEMISTO

PUHALLUSAUKOTPuhaltimet...................... 55
SÄHKÖIKKUNAN
HALLINTALAITTEET
Kuljettajan kytkimet.............. 69Matkustajan kytkimet............ 69
KOJETAULUKäyttöpaneeli ja instrumentit..... 88Monitoiminäyttö................. 88Merkki- ja varoitusvalot.......... 96
LÄMMITTIMEN JA ILMASTOINNIN
HALLINTA
Käyttötaulu..................... 57Lämmitin /
Manuaalinen ilmastointi............ 57
Automaattinen
ilmastointijärjestelmä............... 60
AJOTILAN VALITSINToiminta....................... 164
ETUTURVATYYNYTKuljettajan turvatyyny........... 126Etumatkustajan turvatyyny...... 126
HANSIKASLOKEROSäilytyslokero................... 81
VAIHDEVIPUManuaalivaihteisto............. 156Automaattivaihteisto........... 159
OHJAUSPYÖRÄSäätäminen..................... 38Ohjauspyörän lukko............. 38
3
11

AJONEUVOOSI TUTUSTUMINEN
Syventävä tutustuminen ajoneuvoosi
alkaa tästä.
Tämä käsikirja kuvaa yksinkertaisesti ja
suoraan, kuinka ajoneuvo on tehty ja
kuinka se toimii.
Siksi suosittelemme lukemaan käsikirjan
mukavasti ajoneuvossa istuen, jotta
näet välittömästi käsikirjassa kuvatut
aiheet.AVAIMET..................13
VIRTAKYTKIN...............24
OVET....................27
ISTUIMET..................33
PÄÄNTUET.................36
OHJAUSPYÖRÄ.............38
TAUSTAPEILIT...............40
ULKOISET VALOT............44
SISÄVALOT.................49
TUULILASINPYYHIN...........51
ILMASTOINTIJÄRJESTELMÄ.....55
IKKUNA...................69
KATALYSAATTORI............71
DIESELHIUKKASSUODATIN (DPF) . .72
MOOTTORITILA..............73
TAVARATILA................74
PERÄVAUNUN VETÄMINEN......75
SISÄTILAN VARUSTUS.........77
POLTTOAINEEN VALINTA.......83
POLTTOAINESÄILIÖN
TANKKAAMINEN.............84
AJONEUVOON NOUSEMINEN JA
AJONEUVOSTA POISTUMINEN....86
12
AJONEUVOOSI TUTUSTUMINEN

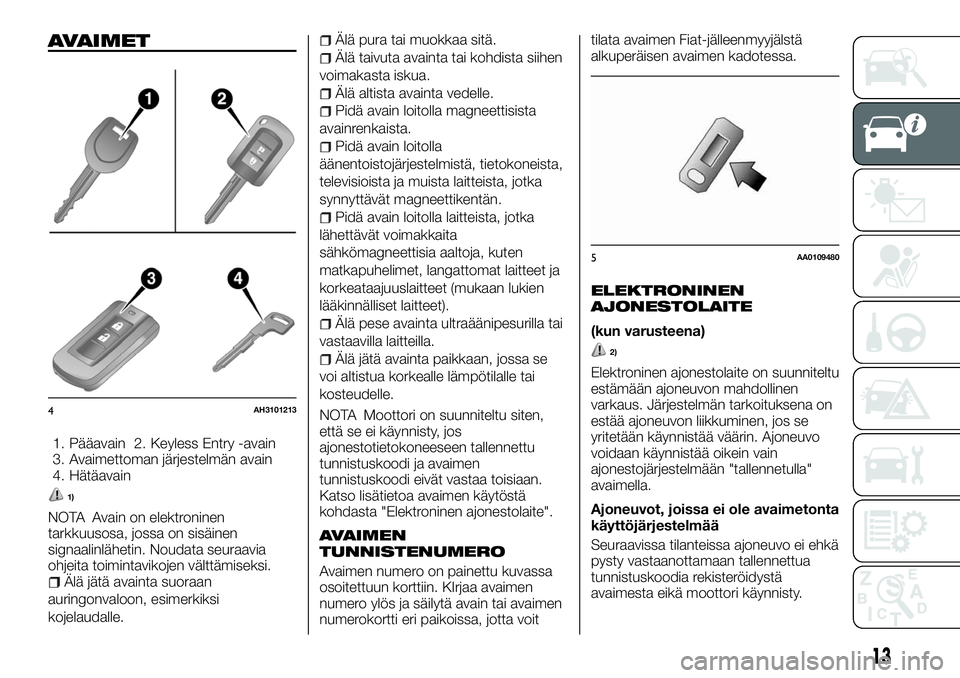

AVAIMET
1. Pääavain 2. Keyless Entry -avain
3. Avaimettoman järjestelmän avain
4. Hätäavain
1)
NOTA Avain on elektroninen
tarkkuusosa, jossa on sisäinen
signaalinlähetin. Noudata seuraavia
ohjeita toimintavikojen välttämiseksi.
Älä jätä avainta suoraan
auringonvaloon, esimerkiksi
kojelaudalle.
Älä pura tai muokkaa sitä.
Älä taivuta avainta tai kohdista siihen
voimakasta iskua.
Älä altista avainta vedelle.
Pidä avain loitolla magneettisista
avainrenkaista.
Pidä avain loitolla
äänentoistojärjestelmistä, tietokoneista,
televisioista ja muista laitteista, jotka
synnyttävät magneettikentän.
Pidä avain loitolla laitteista, jotka
lähettävät voimakkaita
sähkömagneettisia aaltoja, kuten
matkapuhelimet, langattomat laitteet ja
korkeataajuuslaitteet (mukaan lukien
lääkinnälliset laitteet).
Älä pese avainta ultraäänipesurilla tai
vastaavilla laitteilla.
Älä jätä avainta paikkaan, jossa se
voi altistua korkealle lämpötilalle tai
kosteudelle.
NOTA Moottori on suunniteltu siten,
että se ei käynnisty, jos
ajonestotietokoneeseen tallennettu
tunnistuskoodi ja avaimen
tunnistuskoodi eivät vastaa toisiaan.
Katso lisätietoa avaimen käytöstä
kohdasta "Elektroninen ajonestolaite".
AVAIMEN
TUNNISTENUMERO
Avaimen numero on painettu kuvassa
osoitettuun korttiin. KIrjaa avaimen
numero ylös ja säilytä avain tai avaimen
numerokortti eri paikoissa, jotta voittilata avaimen Fiat-jälleenmyyjälstä
alkuperäisen avaimen kadotessa.
ELEKTRONINEN
AJONESTOLAITE
(kun varusteena)
2)
Elektroninen ajonestolaite on suunniteltu
estämään ajoneuvon mahdollinen
varkaus. Järjestelmän tarkoituksena on
estää ajoneuvon liikkuminen, jos se
yritetään käynnistää väärin. Ajoneuvo
voidaan käynnistää oikein vain
ajonestojärjestelmään "tallennetulla"
avaimella.
Ajoneuvot, joissa ei ole avaimetonta
käyttöjärjestelmää
Seuraavissa tilanteissa ajoneuvo ei ehkä
pysty vastaanottamaan tallennettua
tunnistuskoodia rekisteröidystä
avaimesta eikä moottori käynnisty.
4AH3101213
5AA0109480
13

Kun avain koskettaa avainrengasta tai
muuta metallista tai magneettista
esinettä
Kun avaimen pää koskettaa toisen
avaimen metallia
Kun avain koskettaa muita
ajonestoavaimia tai on niiden lähellä
(mukaan lukien muiden ajoneuvojen
avaimet).Tässä tapauksessa poista esine tai
lisäavain ajoneuvon avaimesta. Yritä
sitten käynnistää moottori uudelleen.
Jos moottori ei käynnisty,
suosittelemme ottamaan yhteyttä
Fiat-jälleenmyyjään.
NOTA Jos yksi pääavaimista,
avaimettomista avaimista tai
avaimettoman järjestelmän avaimista
katoaa, ota yhteyttä Fiat-jälleenmyyjään
mahdollisimman pian. Katso kohdasta
"Avaimet". Avaimen saamiseksi vie
ajoneuvosi ja kaikki jäljellä olevat
avaimet Fiat-jälleenmyyjälle. Jos
tarvitset ylimääräisen vara-avaimen, vie
ajoneuvosi ja kaikki jäljellä olevat
avaimet Fiat-jälleenmyyjälle. Kaikki
avaimet on rekisteröitävä uudelleen
ajonestotietokoneeseen. Kysy lisätietoa
Fiat-jälleenmyyjältä.AVAIMETON
SISÄÄNTULOJÄRJESTELMÄ
(jos varusteena)
Avaa tai lukitse ovat painamalla avaimen
kytkintä. Myös ulkoisia taustapeilejä
voidaan käyttää (ajoneuvot, joissa on
peilien taittokytkin).
1. LOCK-painike 2. UNLOCK-painike
3. Merkkivalo
Lukitseminen
Paina LOCK-painiketta (1). Kaikki ovet
lukitaan. Suuntavilkut vilkkuvat kerran.
Kun ovet lukitaan sisävalon kytkin
keskiasennossa (●), myös sisävalo
vilkkuu kerran.
Lukituksen avaus
Paina UNLOCK-painiketta (2). Kaikki
ovet avataan. Jos sisävalon kytkin on
tällöin keskiasennossa (●), sisävalo
syttyy noin 15 sekunnin ajaksi ja
suuntavilkut vilkkuvat kaksi kertaa.
6AGZ000345
7AGZ000576
8AGZ000361
9AHA101774
14
AJONEUVOOSI TUTUSTUMINEN
