2018 FIAT 500X Betriebsanleitung (in German)

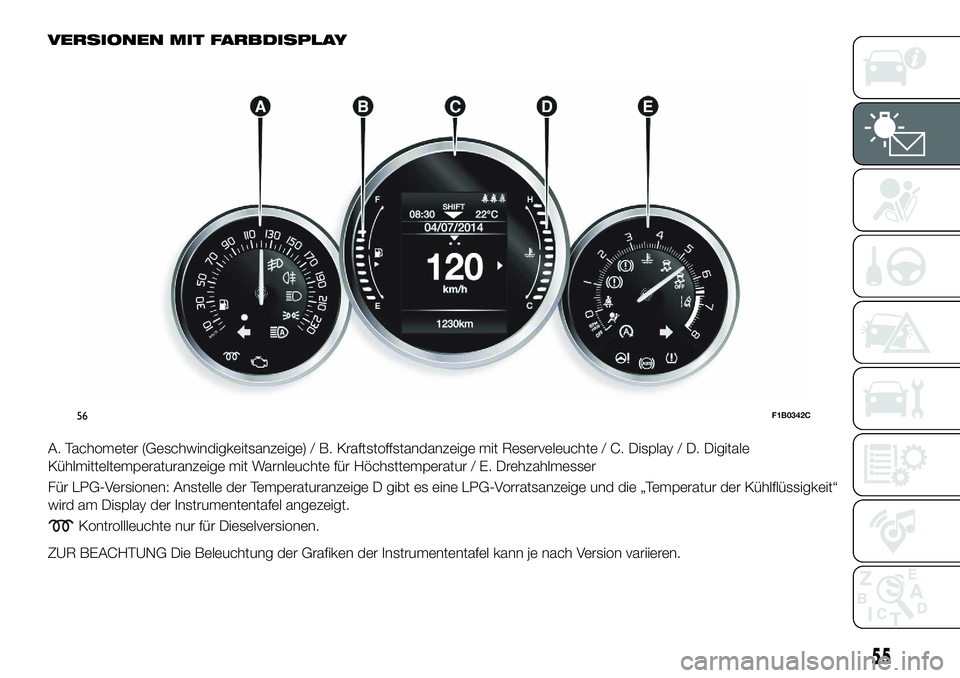

VERSIONEN MIT FARBDISPLAY
A. Tachometer (Geschwindigkeitsanzeige) / B. Kraftstoffstandanzeige mit Reserveleuchte / C. Display / D. Digitale
Kühlmitteltemperaturanzeige mit Warnleuchte für Höchsttemperatur / E. Drehzahlmesser
Für LPG-Versionen: Anstelle der Temperaturanzeige D gibt es eine LPG-Vorratsanzeige und die „Temperatur der Kühlflüssigkeit“
wird am Display der Instrumententafel angezeigt.
Kontrollleuchte nur für Dieselversionen.
ZUR BEACHTUNG Die Beleuchtung der Grafiken der Instrumententafel kann je nach Version variieren.
56F1B0342C
55

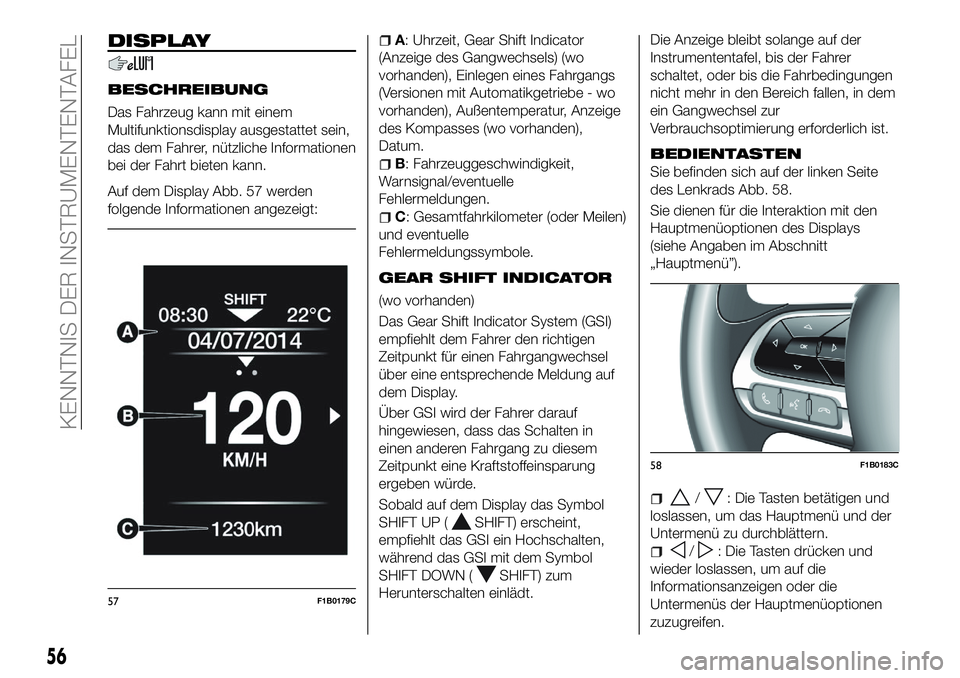

DISPLAY
BESCHREIBUNG
Das Fahrzeug kann mit einem
Multifunktionsdisplay ausgestattet sein,
das dem Fahrer, nützliche Informationen
bei der Fahrt bieten kann.
Auf dem Display Abb. 57 werden
folgende Informationen angezeigt:
A: Uhrzeit, Gear Shift Indicator
(Anzeige des Gangwechsels) (wo
vorhanden), Einlegen eines Fahrgangs
(Versionen mit Automatikgetriebe - wo
vorhanden), Außentemperatur, Anzeige
des Kompasses (wo vorhanden),
Datum.
B: Fahrzeuggeschwindigkeit,
Warnsignal/eventuelle
Fehlermeldungen.
C: Gesamtfahrkilometer (oder Meilen)
und eventuelle
Fehlermeldungssymbole.
GEAR SHIFT INDICATOR
(wo vorhanden)
Das Gear Shift Indicator System (GSI)
empfiehlt dem Fahrer den richtigen
Zeitpunkt für einen Fahrgangwechsel
über eine entsprechende Meldung auf
dem Display.
Über GSI wird der Fahrer darauf
hingewiesen, dass das Schalten in
einen anderen Fahrgang zu diesem
Zeitpunkt eine Kraftstoffeinsparung
ergeben würde.
Sobald auf dem Display das Symbol
SHIFT UP (
SHIFT) erscheint,
empfiehlt das GSI ein Hochschalten,
während das GSI mit dem Symbol
SHIFT DOWN (
SHIFT) zum
Herunterschalten einlädt. Die Anzeige bleibt solange auf der
Instrumententafel, bis der Fahrer
schaltet, oder bis die Fahrbedingungen
nicht mehr in den Bereich fallen, in dem
ein Gangwechsel zur
Verbrauchsoptimierung erforderlich ist.
BEDIENTASTEN
Sie befinden sich auf der linken Seite
des Lenkrads Abb. 58.
Sie dienen für die Interaktion mit den
Hauptmenüoptionen des Displays
(siehe Angaben im Abschnitt
„Hauptmenü”).
/: Die Tasten betätigen und
loslassen, um das Hauptmenü und der
Untermenü zu durchblättern.
/: Die Tasten drücken und
wieder loslassen, um auf die
Informationsanzeigen oder die
Untermenüs der Hauptmenüoptionen
zuzugreifen.
57F1B0179C
58F1B0183C
56
KENNTNIS DER INSTRUMENTENTAFEL

OK: Die Taste drücken, um
zuzugreifen oder die Anzeigen mit den
Informationen bzw. Untermenüs einer
Hauptmenüoption anzuwählen. Die
Taste eine Sekunde lang gedrückt
halten, um die angezeigten/
angewählten Funktionen neu
einzustellen.
HAUPTMENÜ
Das Menü besteht aus folgenden
Optionen:
TRIP
MOOD SELECTOR (bzw. DRIVE
MODE, je nach Markt) (wo vorhanden) /
GSI
FAHRZEUG-INFO
DRIVER ASSIST
AUDIO
TELEFON
NAVIGATION
HINWEISE
FAHRZ. EINSTELL.
Fahrzeugeinst. (Änderung der
Fahrzeugeinstellungen)
Diese Menü-Option ermöglicht die
Änderung der Einstellung in Bezug auf:
„Fahrzg. ausschalten” (wo
vorgesehen);
„Anzeige”
„Masseinheit”
„Uhrzeit und Datum”
„Sicherheit”
„Sicherheit & Kundendienst”
„Licht”
„Türen und Verriegelung”
Fahrzg. ausschalten (wo
vorgesehen)
Der Motor kann im Falle einer Störung
des Keyless Go nach dem auf dem
Display beschriebenen Verfahren
ausgeschaltet werden.
Display
Durch Anwahl der Option „Display” ist
der Zugriff auf die Einstellungen/
Informationen möglich, über:
„Sprache“, „Siehe Telefon“, „Siehe
Navigat.“, „Automatisches Reset Trip
B“, „Wiederholung Drive Mode“ (oder
„Wiederholung Mood Selector“, je nach
Markt) (wo vorhanden), „Einstellungen
Anzeige”.
„Maßeinheiten”
Mit der Option „Maßeinheit” kann die
Maßeinheit unter folgenden Optionen
gewählt werden: „Imperial“, „Metrisch“,
„Benutzerdefiniert“.
„Uhrzeit und Datum”
Mit der Option „Uhrzeit und Datum”
sind folgende Einstellungen möglich:
„Uhrzeit einstellen”, „Format der
Uhrzeit”, „Datum einstellen”. „Sicherheit”
Mit der Option „Sicherheit” sind
folgende Einstellungen möglich:
„Beifahrerairbag”, „Geschwindigkeits-
Piep”, „Piep der Sicherheitsgurte”, „Hill
Hold Control”.
Die Einstellung „BEIFAHRERAIRBAG”
ermöglicht die Aktivierung/
Deaktivierung des Beifahrerairbags:
Beifahrerschutz eingeschaltet:
Die LED
ON an der
Instrumententafel leuchtet fest.
Beifahrerschutz ausgeschaltet:
Die LED
OFF an der
Instrumententafel leuchtet fest.
„Sicherheit & Kundendienst”
Bezüglich der möglichen Einstellungen,
siehe Abschnitt Uconnect™in
entsprechenden Kapitel.
„Licht”
Mit der Option „Lichter” sind folgende
Einstellungen möglich:
„Innenraumbeleuchtung“,
„Scheinwerfersensor“, „Follow me“,
„Scheinwerfer Ein bei Annäherung“,
„Automat. Fernlicht“, „Tagfahrlicht“,
„Abbiegelicht“.
57

„Türen und Verriegelung”
Mit der Option „Türen und Verr.” sind
folgende Einstellungen möglich:
„Autoclose“, „Türentrieg. beim Ausst.“,
„Licht beim Verriegeln“, „Hupton beim
Verr.“, „Hupton mit RemoteStar“,
„Türentrieg. Fernbed.“,
„Türentriegelung“ (Versionen mit Keyless
Entry), „Keyless Entry“.
HINWEIS: Mit demUconnect™-
System werden einige Menüoptionen
auf dem Display dieser Vorrichtung und
nicht auf dem Display der
Instrumententafel angezeigt (Siehe
Angaben im Kapitel über „Multimedia“
oder in der online verfügbaren
Ergänzung).TRIP COMPUTER
Mit dem „Trip Computer” können die
Fahrzeugdaten des aktuellen
Betriebsstatus angezeigt werden, wenn
die Anlassvorrichtung auf MAR gedreht
wurde.
Hierzu arbeitet das System mit zwei
voneinander getrennten Speicherungen,
die „Trip A” und „Trip B” genannt
werden, und in der Lage sind, die
Daten von „kompletten Fahrstrecken”
des Fahrzeugs (Reisen) voneinander
unabhängig zu registrieren.
„Trip A” und „Trip B” erlauben die
Anzeige folgender Werte:
Fahrleistung
Durchschnittlicher Verbrauch
Durchschnittsgeschwindigkeit
Reisezeit (Fahrzeit).
Bei den LPG-Versionen stehen die
Werte für „Reichweite”,
„Durchschnittlicher Verbrauch“ und
„Momentanverbrauch“ sowohl für die
Benzin- als auch für die LPG-
Versorgung zur Verfügung. Für die Rückstellung der Größen die
OK-Taste
Abb. 59 der
Lenkradbedienung drücken und
gedrückt halten.
ANMERKUNG Die Werte „Reichweite”
und der „Momentanverbrauch” können
nicht zurückgesetzt werden.
59F1B0184C
58
KENNTNIS DER INSTRUMENTENTAFEL

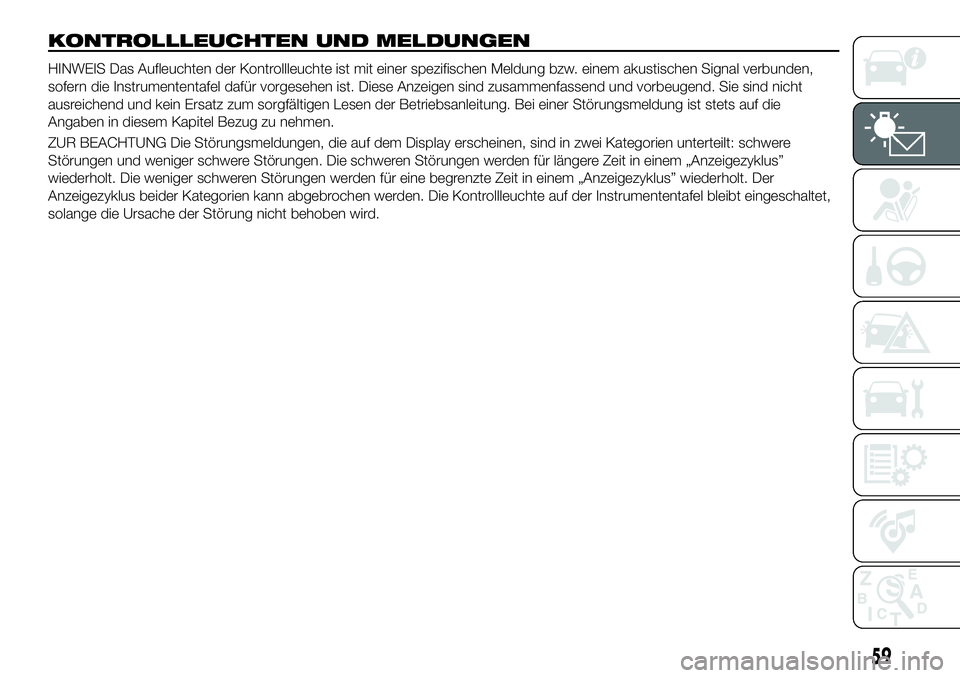

KONTROLLLEUCHTEN UND MELDUNGEN
HINWEIS Das Aufleuchten der Kontrollleuchte ist mit einer spezifischen Meldung bzw. einem akustischen Signal verbunden,
sofern die Instrumententafel dafür vorgesehen ist. Diese Anzeigen sind zusammenfassend und vorbeugend. Sie sind nicht
ausreichend und kein Ersatz zum sorgfältigen Lesen der Betriebsanleitung. Bei einer Störungsmeldung ist stets auf die
Angaben in diesem Kapitel Bezug zu nehmen.
ZUR BEACHTUNG Die Störungsmeldungen, die auf dem Display erscheinen, sind in zwei Kategorien unterteilt: schwere
Störungen und weniger schwere Störungen. Die schweren Störungen werden für längere Zeit in einem „Anzeigezyklus”
wiederholt. Die weniger schweren Störungen werden für eine begrenzte Zeit in einem „Anzeigezyklus” wiederholt. Der
Anzeigezyklus beider Kategorien kann abgebrochen werden. Die Kontrollleuchte auf der Instrumententafel bleibt eingeschaltet,
solange die Ursache der Störung nicht behoben wird.
59

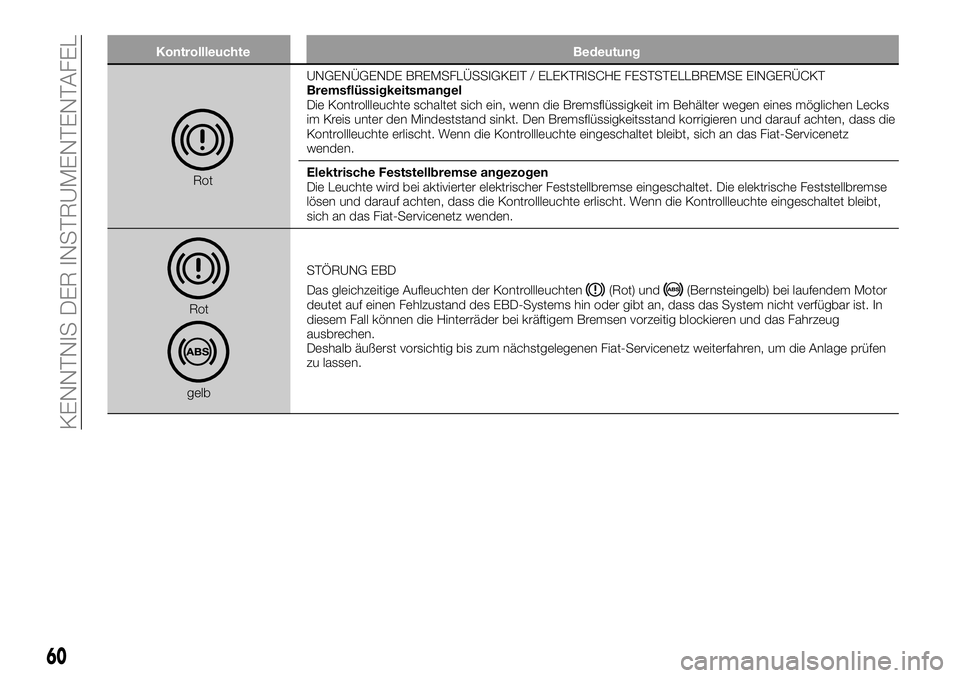

KontrollleuchteBedeutung
RotUNGENÜGENDE BREMSFLÜSSIGKEIT / ELEKTRISCHE FESTSTELLBREMSE EINGERÜCKT
Bremsflüssigkeitsmangel
Die Kontrollleuchte schaltet sich ein, wenn die Bremsflüssigkeit im Behälter wegen eines möglichen Lecks
im Kreis unter den Mindeststand sinkt. Den Bremsflüssigkeitsstand korrigieren und darauf achten, dass die
Kontrollleuchte erlischt. Wenn die Kontrollleuchte eingeschaltet bleibt, sich an das Fiat-Servicenetz
wenden.
Elektrische Feststellbremse angezogen
Die Leuchte wird bei aktivierter elektrischer Feststellbremse eingeschaltet. Die elektrische Feststellbremse
lösen und darauf achten, dass die Kontrollleuchte erlischt. Wenn die Kontrollleuchte eingeschaltet bleibt,
sich an das Fiat-Servicenetz wenden.
Rot
gelb STÖRUNG EBD
Das gleichzeitige Aufleuchten der Kontrollleuchten
(Rot) und(Bernsteingelb) bei laufendem Motor
deutet auf einen Fehlzustand des EBD-Systems hin oder gibt an, dass das System nicht verfügbar ist. In
diesem Fall können die Hinterräder bei kräftigem Bremsen vorzeitig blockieren und das Fahrzeug
ausbrechen.
Deshalb äußerst vorsichtig bis zum nächstgelegenen Fiat-Servicenetz weiterfahren, um die Anlage prüfen
zu lassen.
60
KENNTNIS DER INSTRUMENTENTAFEL

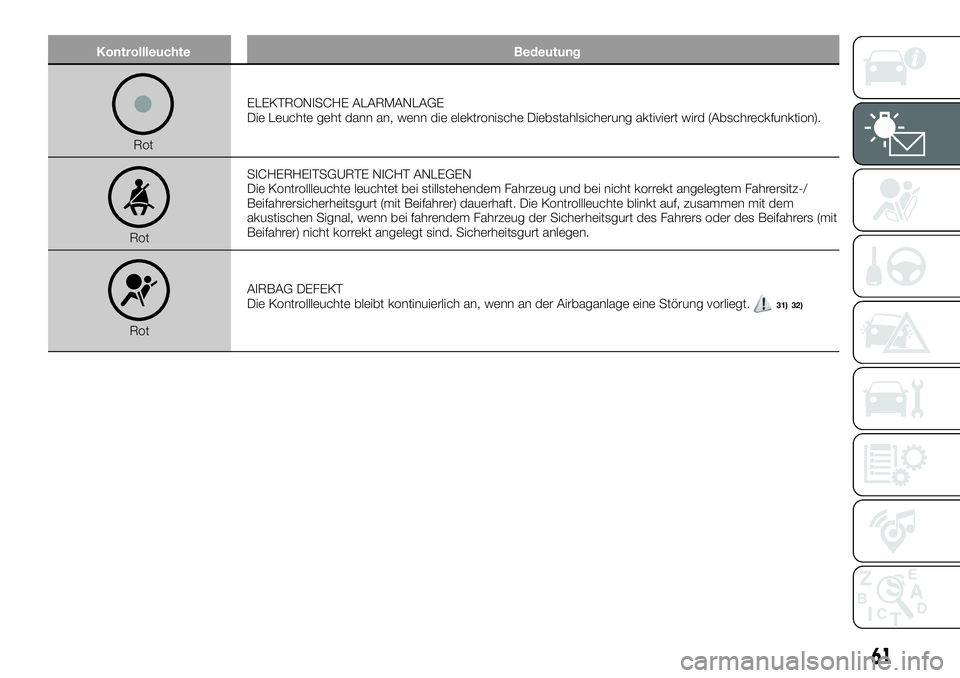

KontrollleuchteBedeutung
RotELEKTRONISCHE ALARMANLAGE
Die Leuchte geht dann an, wenn die elektronische Diebstahlsicherung aktiviert wird (Abschreckfunktion).
Rot SICHERHEITSGURTE NICHT ANLEGEN
Die Kontrollleuchte leuchtet bei stillstehendem Fahrzeug und bei nicht korrekt angelegtem Fahrersitz-/
Beifahrersicherheitsgurt (mit Beifahrer) dauerhaft. Die Kontrollleuchte blinkt auf, zusammen mit dem
akustischen Signal, wenn bei fahrendem Fahrzeug der Sicherheitsgurt des Fahrers oder des Beifahrers (mit
Beifahrer) nicht korrekt angelegt sind. Sicherheitsgurt anlegen.
Rot
AIRBAG DEFEKT
Die Kontrollleuchte bleibt kontinuierlich an, wenn an der Airbaganlage eine Störung vorliegt.
31) 32)
61

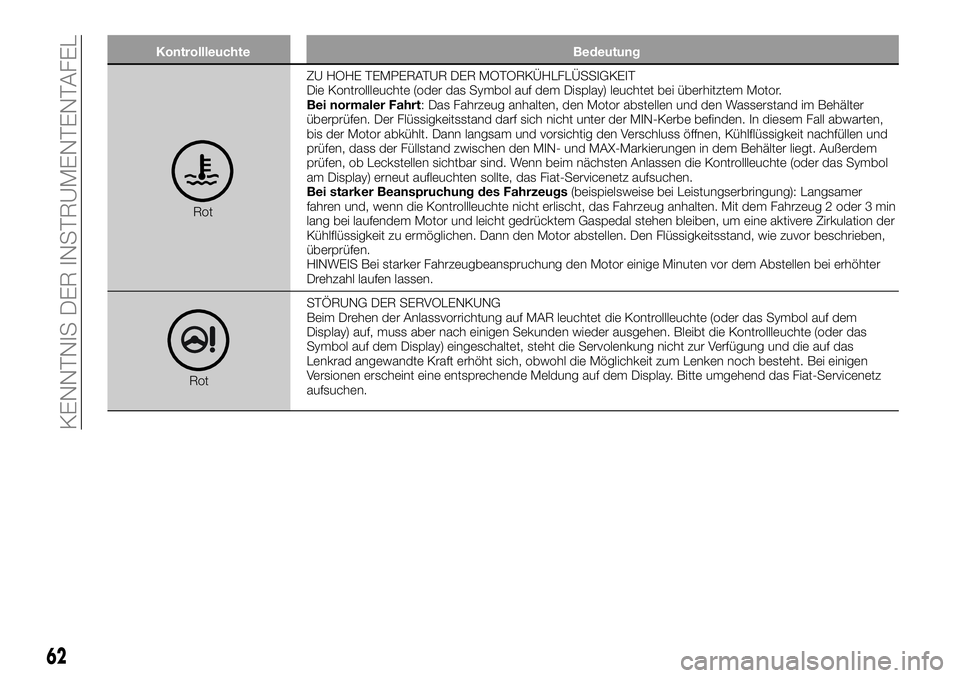

KontrollleuchteBedeutung
RotZU HOHE TEMPERATUR DER MOTORKÜHLFLÜSSIGKEIT
Die Kontrollleuchte (oder das Symbol auf dem Display) leuchtet bei überhitztem Motor.
Bei normaler Fahrt: Das Fahrzeug anhalten, den Motor abstellen und den Wasserstand im Behälter
überprüfen. Der Flüssigkeitsstand darf sich nicht unter der MIN-Kerbe befinden. In diesem Fall abwarten,
bis der Motor abkühlt. Dann langsam und vorsichtig den Verschluss öffnen, Kühlflüssigkeit nachfüllen und
prüfen, dass der Füllstand zwischen den MIN- und MAX-Markierungen in dem Behälter liegt. Außerdem
prüfen, ob Leckstellen sichtbar sind. Wenn beim nächsten Anlassen die Kontrollleuchte (oder das Symbol
am Display) erneut aufleuchten sollte, das Fiat-Servicenetz aufsuchen.
Bei starker Beanspruchung des Fahrzeugs
(beispielsweise bei Leistungserbringung): Langsamer
fahren und, wenn die Kontrollleuchte nicht erlischt, das Fahrzeug anhalten. Mit dem Fahrzeug 2 oder 3 min
lang bei laufendem Motor und leicht gedrücktem Gaspedal stehen bleiben, um eine aktivere Zirkulation der
Kühlflüssigkeit zu ermöglichen. Dann den Motor abstellen. Den Flüssigkeitsstand, wie zuvor beschrieben,
überprüfen.
HINWEIS Bei starker Fahrzeugbeanspruchung den Motor einige Minuten vor dem Abstellen bei erhöhter
Drehzahl laufen lassen.
Rot STÖRUNG DER SERVOLENKUNG
Beim Drehen der Anlassvorrichtung auf MAR leuchtet die Kontrollleuchte (oder das Symbol auf dem
Display) auf, muss aber nach einigen Sekunden wieder ausgehen. Bleibt die Kontrollleuchte (oder das
Symbol auf dem Display) eingeschaltet, steht die Servolenkung nicht zur Verfügung und die auf das
Lenkrad angewandte Kraft erhöht sich, obwohl die Möglichkeit zum Lenken noch besteht. Bei einigen
Versionen erscheint eine entsprechende Meldung auf dem Display. Bitte umgehend das Fiat-Servicenetz
aufsuchen.
62
KENNTNIS DER INSTRUMENTENTAFEL
