2018 FIAT 500X Betriebsanleitung (in German)

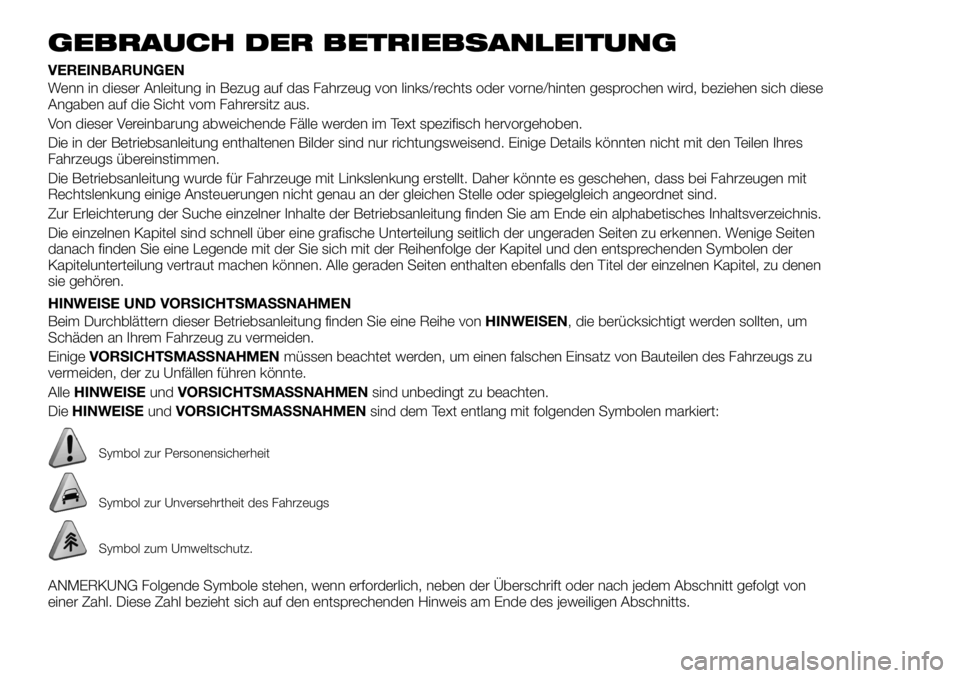

GEBRAUCH DER BETRIEBSANLEITUNG
VEREINBARUNGEN
Wenn in dieser Anleitung in Bezug auf das Fahrzeug von links/rechts oder vorne/hinten gesprochen wird, beziehen sich diese
Angaben auf die Sicht vom Fahrersitz aus.
Von dieser Vereinbarung abweichende Fälle werden im Text spezifisch hervorgehoben.
Die in der Betriebsanleitung enthaltenen Bilder sind nur richtungsweisend. Einige Details könnten nicht mit den Teilen Ihres
Fahrzeugs übereinstimmen.
Die Betriebsanleitung wurde für Fahrzeuge mit Linkslenkung erstellt. Daher könnte es geschehen, dass bei Fahrzeugen mit
Rechtslenkung einige Ansteuerungen nicht genau an der gleichen Stelle oder spiegelgleich angeordnet sind.
Zur Erleichterung der Suche einzelner Inhalte der Betriebsanleitung finden Sie am Ende ein alphabetisches Inhaltsverzeichnis.
Die einzelnen Kapitel sind schnell über eine grafische Unterteilung seitlich der ungeraden Seiten zu erkennen. Wenige Seiten
danach finden Sie eine Legende mit der Sie sich mit der Reihenfolge der Kapitel und den entsprechenden Symbolen der
Kapitelunterteilung vertraut machen können. Alle geraden Seiten enthalten ebenfalls den Titel der einzelnen Kapitel, zu denen
sie gehören.
HINWEISE UND VORSICHTSMASSNAHMEN
Beim Durchblättern dieser Betriebsanleitung finden Sie eine Reihe vonHINWEISEN, die berücksichtigt werden sollten, um
Schäden an Ihrem Fahrzeug zu vermeiden.
Einige VORSICHTSMASSNAHMEN müssen beachtet werden, um einen falschen Einsatz von Bauteilen des Fahrzeugs zu
vermeiden, der zu Unfällen führen könnte.
Alle HINWEISE undVORSICHTSMASSNAHMEN sind unbedingt zu beachten.
Die HINWEISE undVORSICHTSMASSNAHMEN sind dem Text entlang mit folgenden Symbolen markiert:
Symbol zur Personensicherheit
Symbol zur Unversehrtheit des Fahrzeugs
Symbol zum Umweltschutz.
ANMERKUNG Folgende Symbole stehen, wenn erforderlich, neben der Überschrift oder nach jedem Abschnitt gefolgt von
einer Zahl. Diese Zahl bezieht sich auf den entsprechenden Hinweis am Ende des jeweiligen Abschnitts.

8

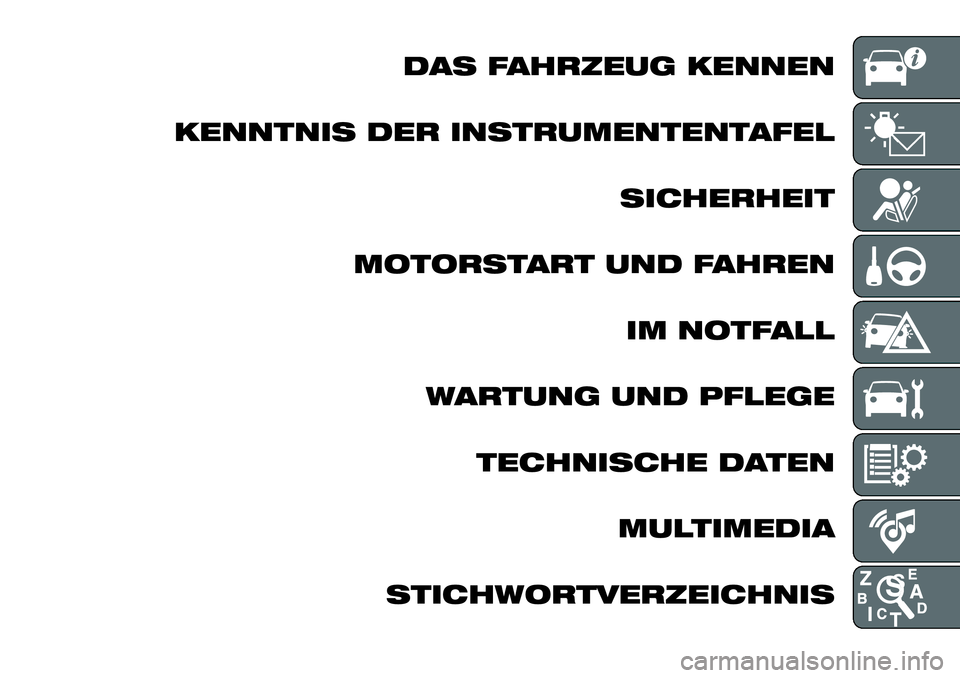

DAS FAHRZEUG KENNEN
KENNTNIS DER INSTRUMENTENTAFEL SICHERHEIT
MOTORSTART UND FAHREN IM NOTFALL
WARTUNG UND PFLEGE TECHNISCHE DATEN MULTIMEDIA
STICHWORTVERZEICHNIS

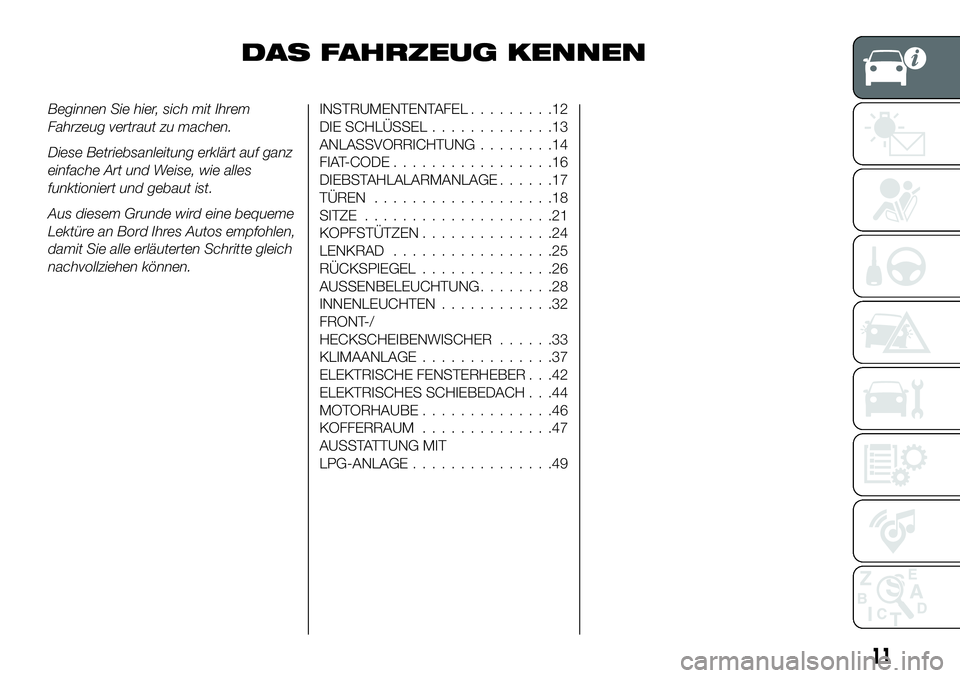

DAS FAHRZEUG KENNEN
Beginnen Sie hier, sich mit Ihrem
Fahrzeug vertraut zu machen.
Diese Betriebsanleitung erklärt auf ganz
einfache Art und Weise, wie alles
funktioniert und gebaut ist.
Aus diesem Grunde wird eine bequeme
Lektüre an Bord Ihres Autos empfohlen,
damit Sie alle erläuterten Schritte gleich
nachvollziehen können.INSTRUMENTENTAFEL.........12
DIE SCHLÜSSEL .............13
ANLASSVORRICHTUNG ........14
FIAT-CODE .................16
DIEBSTAHLALARMANLAGE ......17
TÜREN ...................18
SITZE ....................21
KOPFSTÜTZEN ..............24
LENKRAD .................25
RÜCKSPIEGEL ..............26
AUSSENBELEUCHTUNG ........28
INNENLEUCHTEN ............32
FRONT-/
HECKSCHEIBENWISCHER ......33
KLIMAANLAGE ..............37
ELEKTRISCHE FENSTERHEBER . . .42
ELEKTRISCHES SCHIEBEDACH . . .44
MOTORHAUBE ..............46
KOFFERRAUM ..............47
AUSSTATTUNG MIT
LPG-ANLAGE ...............49
11

INSTRUMENTENTAFEL
1. Ausrichtbare seitliche Luftverteiler 2. Linker Hebel: Fahrtrichtungsanzeiger, Fernlicht, Blinker, Funktion "Lane
Change“ 3. Instrumententafel 4. Bedienungen am Lenkrad: Cruise Control, Speed Limiter 5. Rechter Hebel:
Windschutzscheibenwischer/-wascher/Heckscheibenwischer/-wascher, Empfindlichkeitseinstellung des
Regensensors 6. Uconnect-System™ 7. Star&Stop, Warnblinklicht, LED Status Beifahrerairbag 8. Oberes gekühltes
Ablagefach (für Versionen/Märkte, wo vorgesehen) 9. Beifahrer-Frontairbag 10. Mittlere ausrichtbare
Luftdüsen 11. Handschuhfach unten 12. Klimabedienung 13. Tasten an der Mittelkonsole: Sitzheizung, Lenkradheizung,
Bedienfeld USB- + AUX-Anschluss (wo vorhanden) 14. Knie-Airbag 15. Startvorrichtung (Schlüssel oder
Taste) 16. Fahrerairbag 17. Lenkradbedienungen: Display-Menü, Trip Computer, Multimedia, Telefon,
Spracherkennung 18. Bedienfeld: Lichtschalter, Leuchtweitenregler.
2F1B0626C
12
DAS FAHRZEUG KENNEN

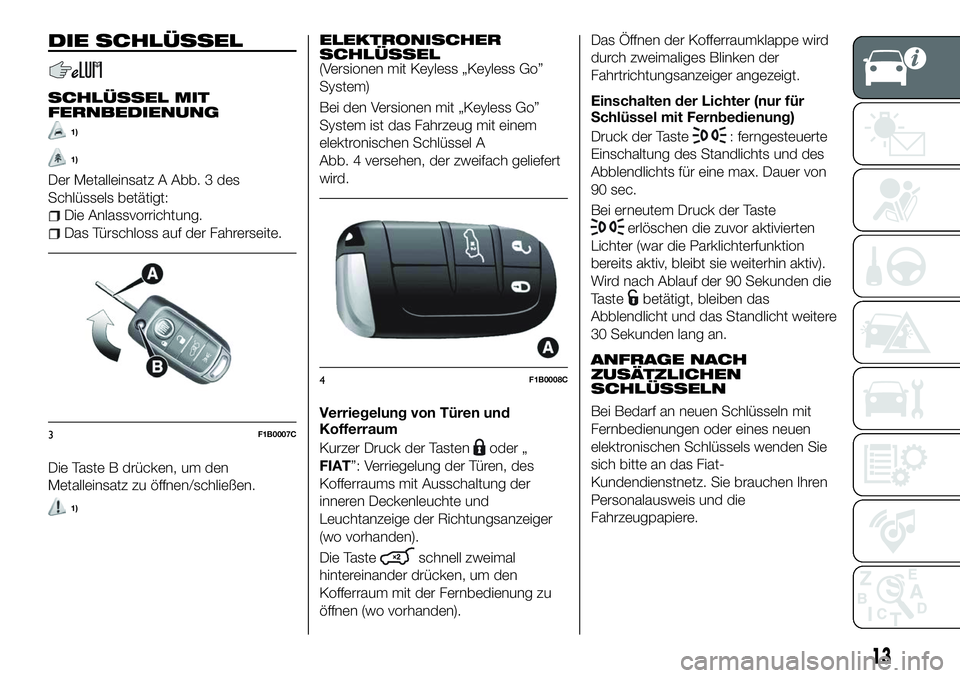

DIE SCHLÜSSEL
SCHLÜSSEL MIT
FERNBEDIENUNG
1)
1)
Der Metalleinsatz A Abb. 3 des
Schlüssels betätigt:
Die Anlassvorrichtung.
Das Türschloss auf der Fahrerseite.
Die Taste B drücken, um den
Metalleinsatz zu öffnen/schließen.
1)
ELEKTRONISCHER
SCHLÜSSEL
(Versionen mit Keyless „Keyless Go”
System)
Bei den Versionen mit „Keyless Go”
System ist das Fahrzeug mit einem
elektronischen Schlüssel A
Abb. 4 versehen, der zweifach geliefert
wird.
Verriegelung von Türen und
Kofferraum
Kurzer Druck der Tasten
oder „
FIAT”: Verriegelung der Türen, des
Kofferraums mit Ausschaltung der
inneren Deckenleuchte und
Leuchtanzeige der Richtungsanzeiger
(wo vorhanden).
Die Taste
schnell zweimal
hintereinander drücken, um den
Kofferraum mit der Fernbedienung zu
öffnen (wo vorhanden). Das Öffnen der Kofferraumklappe wird
durch zweimaliges Blinken der
Fahrtrichtungsanzeiger angezeigt.
Einschalten der Lichter (nur für
Schlüssel mit Fernbedienung)
Druck der Taste
: ferngesteuerte
Einschaltung des Standlichts und des
Abblendlichts für eine max. Dauer von
90 sec.
Bei erneutem Druck der Taste
erlöschen die zuvor aktivierten
Lichter (war die Parklichterfunktion
bereits aktiv, bleibt sie weiterhin aktiv).
Wird nach Ablauf der 90 Sekunden die
Taste
betätigt, bleiben das
Abblendlicht und das Standlicht weitere
30 Sekunden lang an.
ANFRAGE NACH
ZUSÄTZLICHEN
SCHLÜSSELN
Bei Bedarf an neuen Schlüsseln mit
Fernbedienungen oder eines neuen
elektronischen Schlüssels wenden Sie
sich bitte an das Fiat-
Kundendienstnetz. Sie brauchen Ihren
Personalausweis und die
Fahrzeugpapiere.
3F1B0007C
4F1B0008C
13

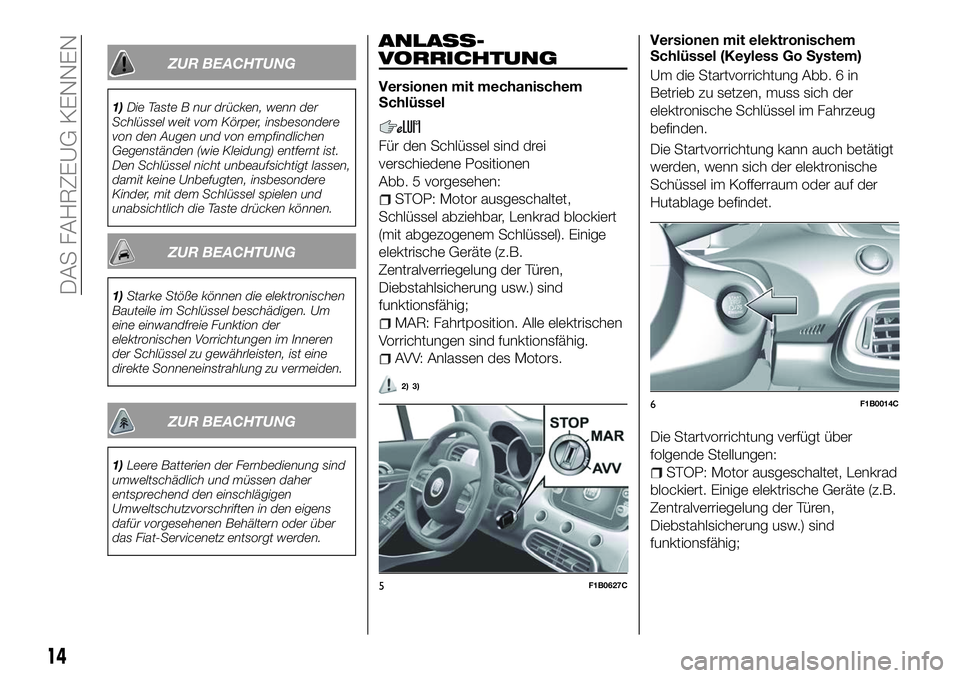

ZUR BEACHTUNG
1)Die Taste B nur drücken, wenn der
Schlüssel weit vom Körper, insbesondere
von den Augen und von empfindlichen
Gegenständen (wie Kleidung) entfernt ist.
Den Schlüssel nicht unbeaufsichtigt lassen,
damit keine Unbefugten, insbesondere
Kinder, mit dem Schlüssel spielen und
unabsichtlich die Taste drücken können.
ZUR BEACHTUNG
1) Starke Stöße können die elektronischen
Bauteile im Schlüssel beschädigen. Um
eine einwandfreie Funktion der
elektronischen Vorrichtungen im Inneren
der Schlüssel zu gewährleisten, ist eine
direkte Sonneneinstrahlung zu vermeiden.
ZUR BEACHTUNG
1) Leere Batterien der Fernbedienung sind
umweltschädlich und müssen daher
entsprechend den einschlägigen
Umweltschutzvorschriften in den eigens
dafür vorgesehenen Behältern oder über
das Fiat-Servicenetz entsorgt werden.
ANLASS-
VORRICHTUNG
Versionen mit mechanischem
Schlüssel
Für den Schlüssel sind drei
verschiedene Positionen
Abb. 5 vorgesehen:
STOP: Motor ausgeschaltet,
Schlüssel abziehbar, Lenkrad blockiert
(mit abgezogenem Schlüssel). Einige
elektrische Geräte (z.B.
Zentralverriegelung der Türen,
Diebstahlsicherung usw.) sind
funktionsfähig;
MAR: Fahrtposition. Alle elektrischen
Vorrichtungen sind funktionsfähig.
AVV: Anlassen des Motors.
2) 3)
Versionen mit elektronischem
Schlüssel (Keyless Go System)
Um die Startvorrichtung Abb. 6 in
Betrieb zu setzen, muss sich der
elektronische Schlüssel im Fahrzeug
befinden.
Die Startvorrichtung kann auch betätigt
werden, wenn sich der elektronische
Schüssel im Kofferraum oder auf der
Hutablage befindet.
Die Startvorrichtung verfügt über
folgende Stellungen:
STOP: Motor ausgeschaltet, Lenkrad
blockiert. Einige elektrische Geräte (z.B.
Zentralverriegelung der Türen,
Diebstahlsicherung usw.) sind
funktionsfähig;
5F1B0627C
6F1B0014C
14
DAS FAHRZEUG KENNEN
