2018 FIAT 500X Betriebsanleitung (in German)

ZUR BEACHTUNG
6)Reinigungsmittel verschmutzen das
Wasser. Das Waschen des Fahrzeugs ist
daher nur in den Anlagen vorzunehmen, die
für das Auffangen und die Reinigung der für
das Waschen verwendeten Flüssigkeiten
eingerichtet sind.
INNENAUSSTATTUNG
186) 187) 188)
Regelmäßig den Reinigungszustand der
Innenausstattungen unter den
Teppichen prüfen, wo Oxidierungen des
Blechs auftreten könnten.
SITZE UND STOFFTEILE
Mit einer weichen Bürste oder einem
Staubsauger abstauben. Die beste
Reinigungswirkung an den
Samtbezügen erzielt man mit einer
angefeuchteten Bürste. Die Sitze mit
einem feuchten Schwamm abreiben,
der in eine Lösung von Wasser und
neutralem Waschmittel getaucht wird.
LEDERSITZE(wo vorhanden)
Trockenen Schmutz mit einem feuchten
Wildledertuch oder Lappen entfernen,
ohne zu großen Druck auszuüben.
Flecken von Flüssigkeiten oder Fett mit
einem saugstarken trockenen Tuch
entfernen, ohne zu reiben. Danach mit
einem weichen Lappen oder einem
Wildledertuch, die mit Wasser oder
neutraler Seife befeuchtet wurden,
nochmals über die Stelle wischen. Ist
der Fleck noch immer vorhanden,
spezielle Produkte benutzen und dabei
die Bedienungsanleitung beachten.
ZUR BEACHTUNG Auf keinen Fall
Alkohol benutzen. Immer sicherstellen,
dass die Reinigungsprodukte keinen
Alkohol und Derivate beinhalten, auch
wenn der Anteil äußerst gering sein
sollte.
KUNSTSTOFF- UND
KUNSTSTOFF-
BESCHICHTETE TEILE
103)
Die internen Kunststoffteile mit einem
Mikrofasertuch reinigen, das mit einer
Lösung von Wasser und neutralem,
nicht scheuerndem Reinigungsmittel
befeuchtet wurde.
Um Fett- und hartnäckige Flecken zu
entfernen, spezifische Reiniger ohne
Lösungsmittel benutzen, die so
entwickelt wurden, dass sie Aussehen
und die Farbe der Bauteile nicht
verändern.
Um den eventuellen Staub zu
entfernen, eignet sich ein eventuell mit
Wasser befeuchtetes Mikrofasertuch.
Vom Einsatz von Papiertaschentüchern
wird abgeraten, um Fusseln zu
vermeiden.
223

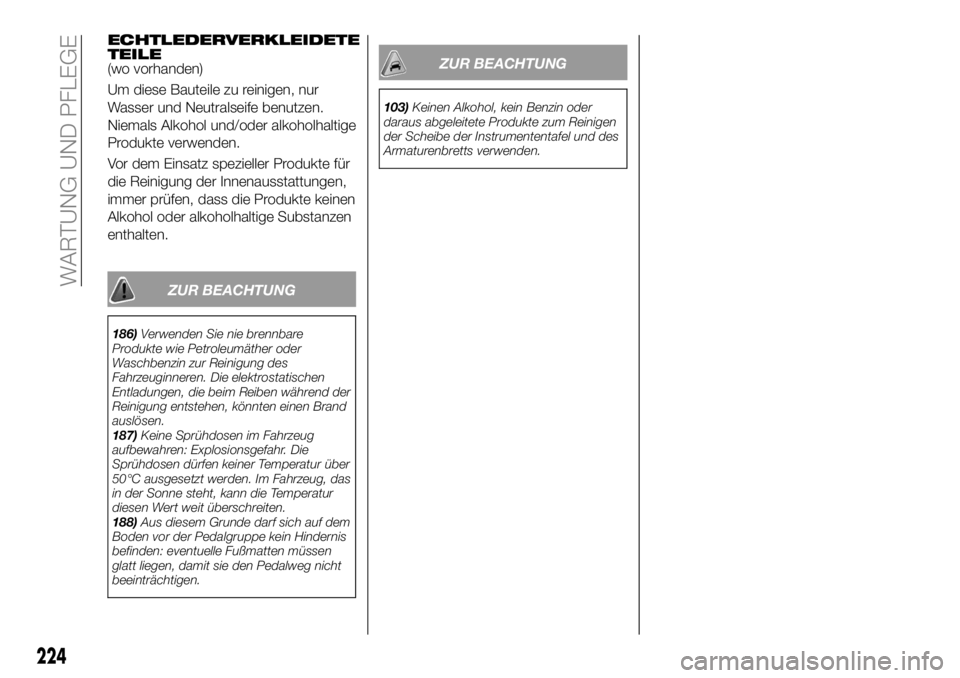

ECHTLEDERVERKLEIDETE
TEILE
(wo vorhanden)
Um diese Bauteile zu reinigen, nur
Wasser und Neutralseife benutzen.
Niemals Alkohol und/oder alkoholhaltige
Produkte verwenden.
Vor dem Einsatz spezieller Produkte für
die Reinigung der Innenausstattungen,
immer prüfen, dass die Produkte keinen
Alkohol oder alkoholhaltige Substanzen
enthalten.
ZUR BEACHTUNG
186)Verwenden Sie nie brennbare
Produkte wie Petroleumäther oder
Waschbenzin zur Reinigung des
Fahrzeuginneren. Die elektrostatischen
Entladungen, die beim Reiben während der
Reinigung entstehen, könnten einen Brand
auslösen.
187) Keine Sprühdosen im Fahrzeug
aufbewahren: Explosionsgefahr. Die
Sprühdosen dürfen keiner Temperatur über
50°C ausgesetzt werden. Im Fahrzeug, das
in der Sonne steht, kann die Temperatur
diesen Wert weit überschreiten.
188) Aus diesem Grunde darf sich auf dem
Boden vor der Pedalgruppe kein Hindernis
befinden: eventuelle Fußmatten müssen
glatt liegen, damit sie den Pedalweg nicht
beeinträchtigen.
ZUR BEACHTUNG
103) Keinen Alkohol, kein Benzin oder
daraus abgeleitete Produkte zum Reinigen
der Scheibe der Instrumententafel und des
Armaturenbretts verwenden.
224

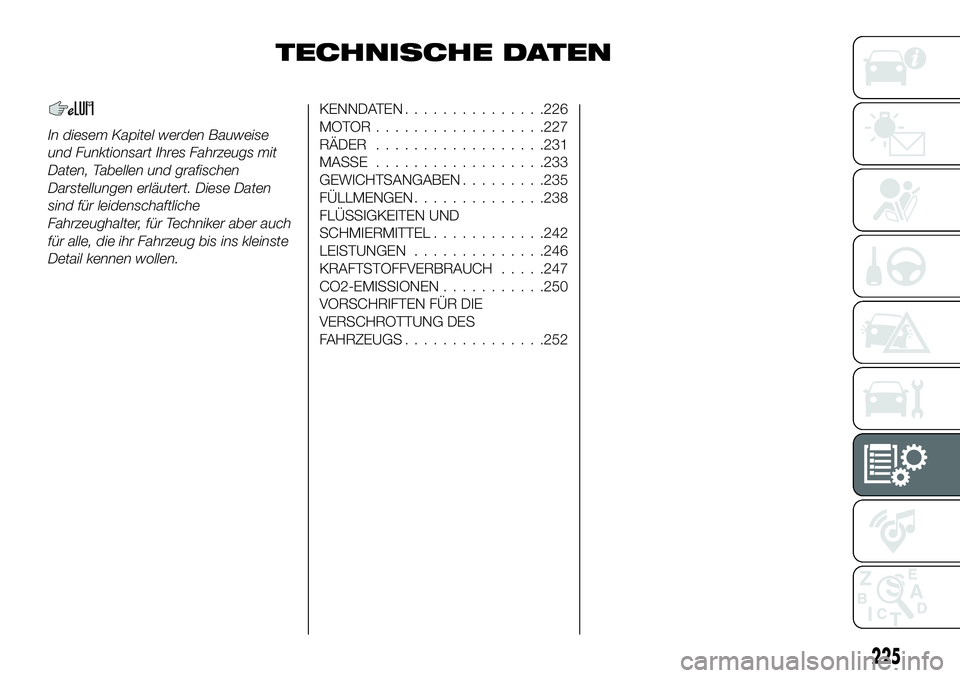

WARTUNG UND PFLEGE

TECHNISCHE DATEN
In diesem Kapitel werden Bauweise
und Funktionsart Ihres Fahrzeugs mit
Daten, Tabellen und grafischen
Darstellungen erläutert. Diese Daten
sind für leidenschaftliche
Fahrzeughalter, für Techniker aber auch
für alle, die ihr Fahrzeug bis ins kleinste
Detail kennen wollen.
KENNDATEN...............226
MOTOR ..................227
RÄDER ..................231
MASSE ..................233
GEWICHTSANGABEN .........235
FÜLLMENGEN ..............238
FLÜSSIGKEITEN UND
SCHMIERMITTEL ............242
LEISTUNGEN ..............246
KRAFTSTOFFVERBRAUCH .....247
CO2-EMISSIONEN ...........250
VORSCHRIFTEN FÜR DIE
VERSCHROTTUNG DES
FAHRZEUGS ...............252
225

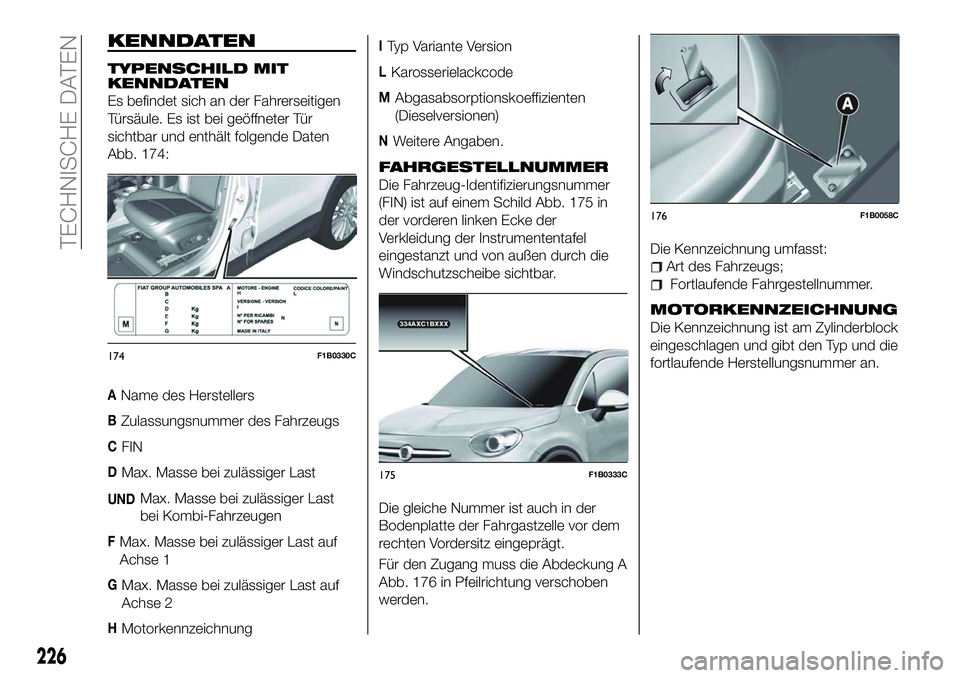

KENNDATEN
TYPENSCHILD MIT
KENNDATEN
Es befindet sich an der Fahrerseitigen
Türsäule. Es ist bei geöffneter Tür
sichtbar und enthält folgende Daten
Abb. 174:
AName des Herstellers
BZulassungsnummer des Fahrzeugs
CFIN
DMax. Masse bei zulässiger Last
UNDMax. Masse bei zulässiger Last
bei Kombi-Fahrzeugen
FMax. Masse bei zulässiger Last auf
Achse 1
GMax. Masse bei zulässiger Last auf
Achse 2
HMotorkennzeichnung
ITyp Variante Version
LKarosserielackcode
MAbgasabsorptionskoeffizienten
(Dieselversionen)
NWeitere Angaben.
FAHRGESTELLNUMMER
Die Fahrzeug-Identifizierungsnummer
(FIN) ist auf einem Schild Abb. 175 in
der vorderen linken Ecke der
Verkleidung der Instrumententafel
eingestanzt und von außen durch die
Windschutzscheibe sichtbar.
Die gleiche Nummer ist auch in der
Bodenplatte der Fahrgastzelle vor dem
rechten Vordersitz eingeprägt.
Für den Zugang muss die Abdeckung A
Abb. 176 in Pfeilrichtung verschoben
werden. Die Kennzeichnung umfasst:
Art des Fahrzeugs;
Fortlaufende Fahrgestellnummer.
MOTORKENNZEICHNUNG
Die Kennzeichnung ist am Zylinderblock
eingeschlagen und gibt den Typ und die
fortlaufende Herstellungsnummer an.
174F1B0330C
175F1B0333C
176F1B0058C
226
TECHNISCHE DATEN

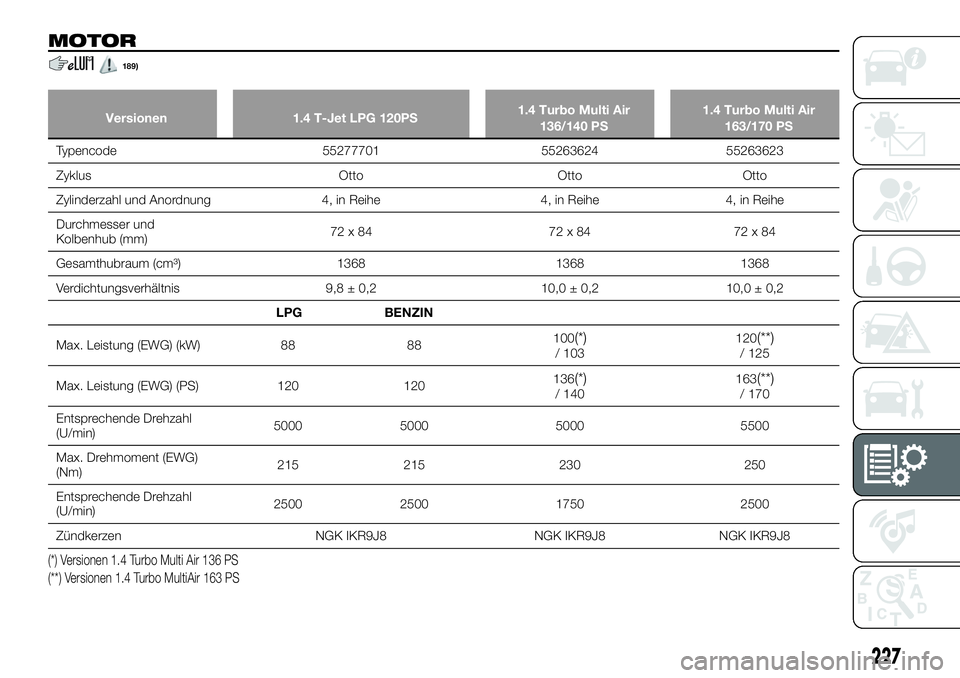

MOTOR
189)
Versionen1.4 T-Jet LPG 120PS 1.4 Turbo Multi Air
136/140 PS 1.4 Turbo Multi Air
163/170 PS
Typencode 552777015526362455263623
Zyklus
OttoOttoOtto
Zylinderzahl und Anordnung 4, in Reihe4, in Reihe4, in Reihe
Durchmesser und
Kolbenhub (mm) 72x84
72x8472x84
Gesamthubraum (cm³) 136813681368
Verdichtungsverhältnis 9,8 ± 0,210,0 ± 0,210,0 ± 0,2
LPG BENZIN
Max. Leistung (EWG) (kW) 8888 100
(*)/ 103 120(**)/ 125
Max. Leistung (EWG) (PS) 120 120 136
(*)/ 140163(**)/ 170
Entsprechende Drehzahl
(U/min) 5000 5000 5000 5500
Max. Drehmoment (EWG)
(Nm) 215 215 230 250
Entsprechende Drehzahl
(U/min) 2500 2500 1750 2500
Zündkerzen NGK IKR9J8 NGK IKR9J8 NGK IKR9J8
(*) Versionen 1.4 Turbo Multi Air 136 PS
(**) Versionen 1.4 Turbo MultiAir 163 PS
227

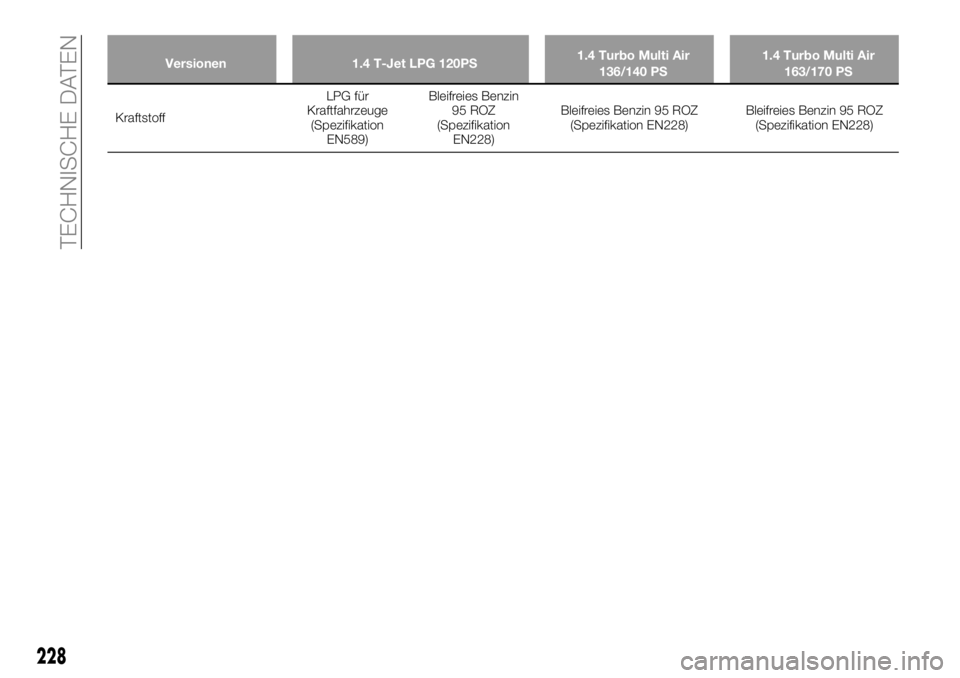

Versionen1.4 T-Jet LPG 120PS 1.4 Turbo Multi Air
136/140 PS 1.4 Turbo Multi Air
163/170 PS
Kraftstoff LPG
für
Kraftfahrzeuge (Spezifikation EN589) Bleifreies Benzin
95 ROZ
(Spezifikation EN228) Bleifreies Benzin 95 ROZ
(Spezifikation EN228) Bleifreies Benzin 95 ROZ
(Spezifikation EN228)
228
TECHNISCHE DATEN

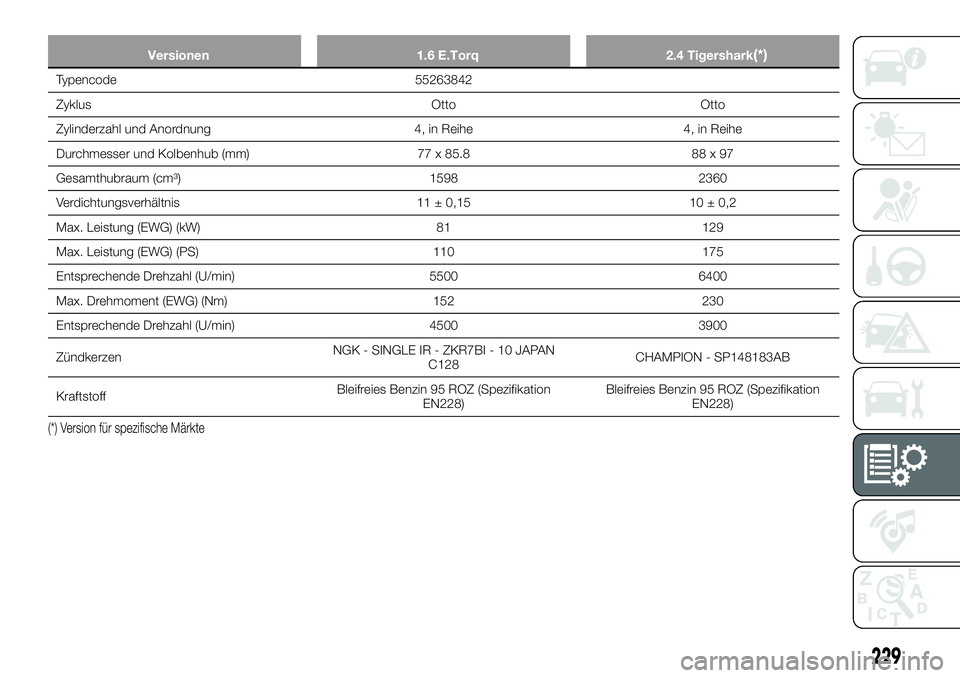

Versionen1.6 E.Torq2.4 Tigershark(*)
Typencode 55263842
Zyklus OttoOtto
Zylinderzahl und Anordnung 4, in Reihe4, in Reihe
Durchmesser und Kolbenhub (mm) 77 x 85.888 x 97
Gesamthubraum (cm³) 15982360
Verdichtungsverhältnis 11 ± 0,1510 ± 0,2
Max. Leistung (EWG) (kW) 81129
Max. Leistung (EWG) (PS) 110175
Entsprechende Drehzahl (U/min) 55006400
Max. Drehmoment (EWG) (Nm) 152230
Entsprechende Drehzahl (U/min) 45003900
Zündkerzen NGK - SINGLE IR - ZKR7BI - 10 JAPAN
C128 CHAMPION - SP148183AB
Kraftstoff Bleifreies Benzin 95 ROZ (Spezifikation
EN228) Bleifreies Benzin 95 ROZ (Spezifikation
EN228)
(*) Version für spezifische Märkte
229

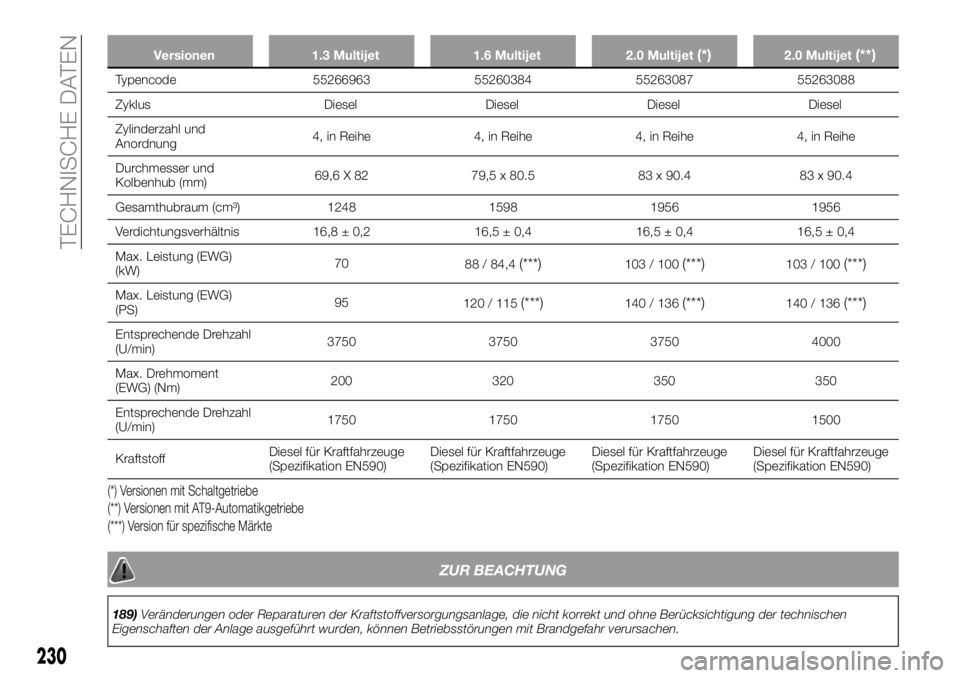

Versionen1.3 Multijet 1.6 Multijet2.0 Multijet(*)2.0 Multijet(**)
Typencode 55266963552603845526308755263088
Zyklus DieselDieselDieselDiesel
Zylinderzahl und
Anordnung 4, in Reihe
4, in Reihe4, in Reihe4, in Reihe
Durchmesser und
Kolbenhub (mm) 69,6 X 82
79,5 x 80.5 83 x 90.483 x 90.4
Gesamthubraum (cm³) 1248159819561956
Verdichtungsverhältnis 16,8 ± 0,216,5 ± 0,416,5 ± 0,416,5 ± 0,4
Max. Leistung (EWG)
(kW) 70
88 / 84,4
(***)103 / 100(***)103 / 100(***)
Max. Leistung (EWG)
(PS) 95
120 / 115(***)140 / 136(***)140 / 136(***)
Entsprechende Drehzahl
(U/min) 3750 3750 3750 4000
Max. Drehmoment
(EWG) (Nm) 200 320 350 350
Entsprechende Drehzahl
(U/min) 1750 1750 1750 1500
Kraftstoff Diesel für Kraftfahrzeuge
(Spezifikation EN590) Diesel für Kraftfahrzeuge
(Spezifikation EN590)Diesel für Kraftfahrzeuge
(Spezifikation EN590)Diesel für Kraftfahrzeuge
(Spezifikation EN590)
(*) Versionen mit Schaltgetriebe
(**) Versionen mit AT9-Automatikgetriebe
(***) Version für spezifische Märkte
ZUR BEACHTUNG
189)
Veränderungen oder Reparaturen der Kraftstoffversorgungsanlage, die nicht korrekt und ohne Berücksichtigung der technischen
Eigenschaften der Anlage ausgeführt wurden, können Betriebsstörungen mit Brandgefahr verursachen.
230
TECHNISCHE DATEN
