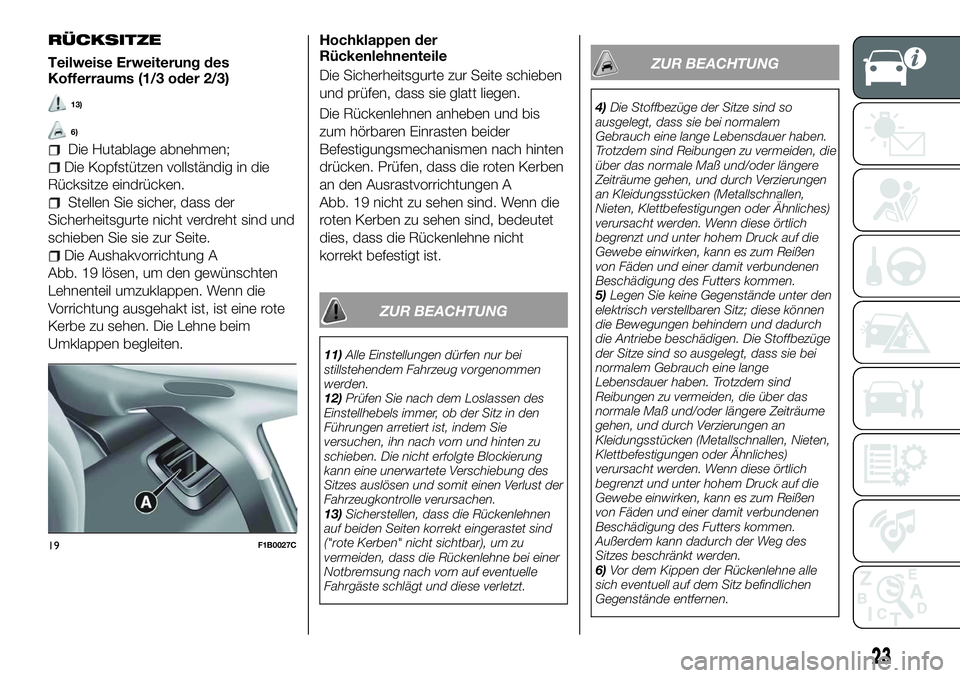

Page 25 of 300

RÜCKSITZE
Teilweise Erweiterung des
Kofferraums (1/3 oder 2/3)
13)
6)
Die Hutablage abnehmen;
Die Kopfstützen vollständig in die
Rücksitze eindrücken.
Stellen Sie sicher, dass der
Sicherheitsgurte nicht verdreht sind und
schieben Sie sie zur Seite.
Die Aushakvorrichtung A
Abb. 19 lösen, um den gewünschten
Lehnenteil umzuklappen. Wenn die
Vorrichtung ausgehakt ist, ist eine rote
Kerbe zu sehen. Die Lehne beim
Umklappen begleiten. Hochklappen der
Rückenlehnenteile
Die Sicherheitsgurte zur Seite schieben
und prüfen, dass sie glatt liegen.
Die Rückenlehnen anheben und bis
zum hörbaren Einrasten beider
Befestigungsmechanismen nach hinten
drücken. Prüfen, dass die roten Kerben
an den Ausrastvorrichtungen A
Abb. 19 nicht zu sehen sind. Wenn die
roten Kerben zu sehen sind, bedeutet
dies, dass die Rückenlehne nicht
korrekt befestigt ist.
ZUR BEACHTUNG
11)
Alle Einstellungen dürfen nur bei
stillstehendem Fahrzeug vorgenommen
werden.
12) Prüfen Sie nach dem Loslassen des
Einstellhebels immer, ob der Sitz in den
Führungen arretiert ist, indem Sie
versuchen, ihn nach vorn und hinten zu
schieben. Die nicht erfolgte Blockierung
kann eine unerwartete Verschiebung des
Sitzes auslösen und somit einen Verlust der
Fahrzeugkontrolle verursachen.
13) Sicherstellen, dass die Rückenlehnen
auf beiden Seiten korrekt eingerastet sind
("rote Kerben" nicht sichtbar), um zu
vermeiden, dass die Rückenlehne bei einer
Notbremsung nach vorn auf eventuelle
Fahrgäste schlägt und diese verletzt.
ZUR BEACHTUNG
4) Die Stoffbezüge der Sitze sind so
ausgelegt, dass sie bei normalem
Gebrauch eine lange Lebensdauer haben.
Trotzdem sind Reibungen zu vermeiden, die
über das normale Maß und/oder längere
Zeiträume gehen, und durch Verzierungen
an Kleidungsstücken (Metallschnallen,
Nieten, Klettbefestigungen oder Ähnliches)
verursacht werden. Wenn diese örtlich
begrenzt und unter hohem Druck auf die
Gewebe einwirken, kann es zum Reißen
von Fäden und einer damit verbundenen
Beschädigung des Futters kommen.
5) Legen Sie keine Gegenstände unter den
elektrisch verstellbaren Sitz; diese können
die Bewegungen behindern und dadurch
die Antriebe beschädigen. Die Stoffbezüge
der Sitze sind so ausgelegt, dass sie bei
normalem Gebrauch eine lange
Lebensdauer haben. Trotzdem sind
Reibungen zu vermeiden, die über das
normale Maß und/oder längere Zeiträume
gehen, und durch Verzierungen an
Kleidungsstücken (Metallschnallen, Nieten,
Klettbefestigungen oder Ähnliches)
verursacht werden. Wenn diese örtlich
begrenzt und unter hohem Druck auf die
Gewebe einwirken, kann es zum Reißen
von Fäden und einer damit verbundenen
Beschädigung des Futters kommen.
Außerdem kann dadurch der Weg des
Sitzes beschränkt werden.
6) Vor dem Kippen der Rückenlehne alle
sich eventuell auf dem Sitz befindlichen
Gegenstände entfernen.
19F1B0027C
23

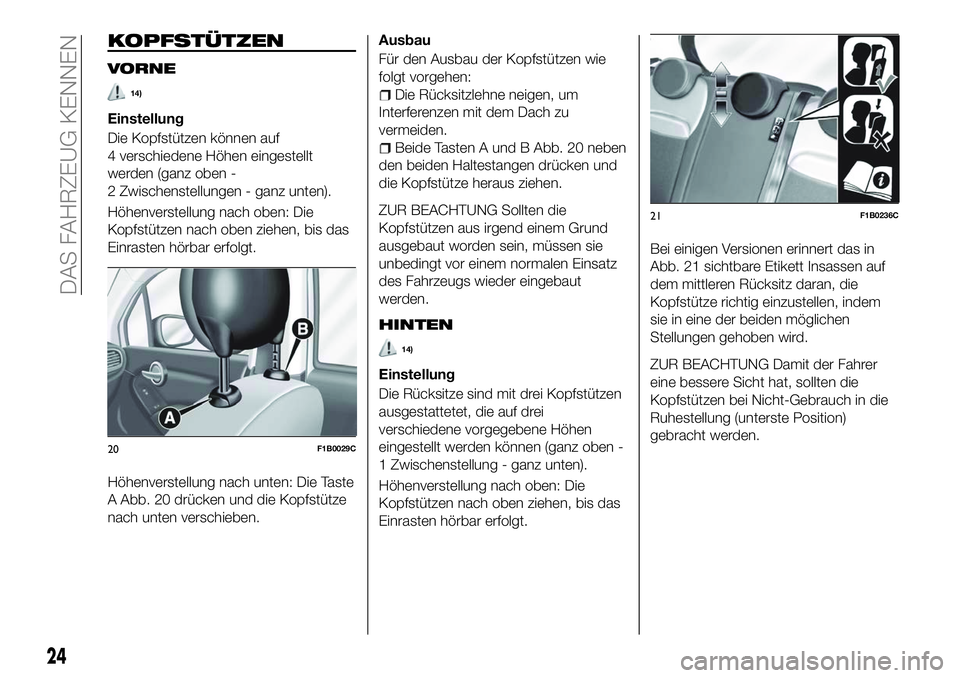

Page 26 of 300

KOPFSTÜTZEN
VORNE
14)
Einstellung
Die Kopfstützen können auf
4 verschiedene Höhen eingestellt
werden (ganz oben -
2 Zwischenstellungen - ganz unten).
Höhenverstellung nach oben: Die
Kopfstützen nach oben ziehen, bis das
Einrasten hörbar erfolgt.
Höhenverstellung nach unten: Die Taste
A Abb. 20 drücken und die Kopfstütze
nach unten verschieben.Ausbau
Für den Ausbau der Kopfstützen wie
folgt vorgehen:
Die Rücksitzlehne neigen, um
Interferenzen mit dem Dach zu
vermeiden.
Beide Tasten A und B Abb. 20 neben
den beiden Haltestangen drücken und
die Kopfstütze heraus ziehen.
ZUR BEACHTUNG Sollten die
Kopfstützen aus irgend einem Grund
ausgebaut worden sein, müssen sie
unbedingt vor einem normalen Einsatz
des Fahrzeugs wieder eingebaut
werden.
HINTEN
14)
Einstellung
Die Rücksitze sind mit drei Kopfstützen
ausgestattetet, die auf drei
verschiedene vorgegebene Höhen
eingestellt werden können (ganz oben -
1 Zwischenstellung - ganz unten).
Höhenverstellung nach oben: Die
Kopfstützen nach oben ziehen, bis das
Einrasten hörbar erfolgt. Bei einigen Versionen erinnert das in
Abb. 21 sichtbare Etikett Insassen auf
dem mittleren Rücksitz daran, die
Kopfstütze richtig einzustellen, indem
sie in eine der beiden möglichen
Stellungen gehoben wird.ZUR BEACHTUNG Damit der Fahrer
eine bessere Sicht hat, sollten die
Kopfstützen bei Nicht-Gebrauch in die
Ruhestellung (unterste Position)
gebracht werden.
20F1B0029C
21F1B0236C
24
DAS FAHRZEUG KENNEN

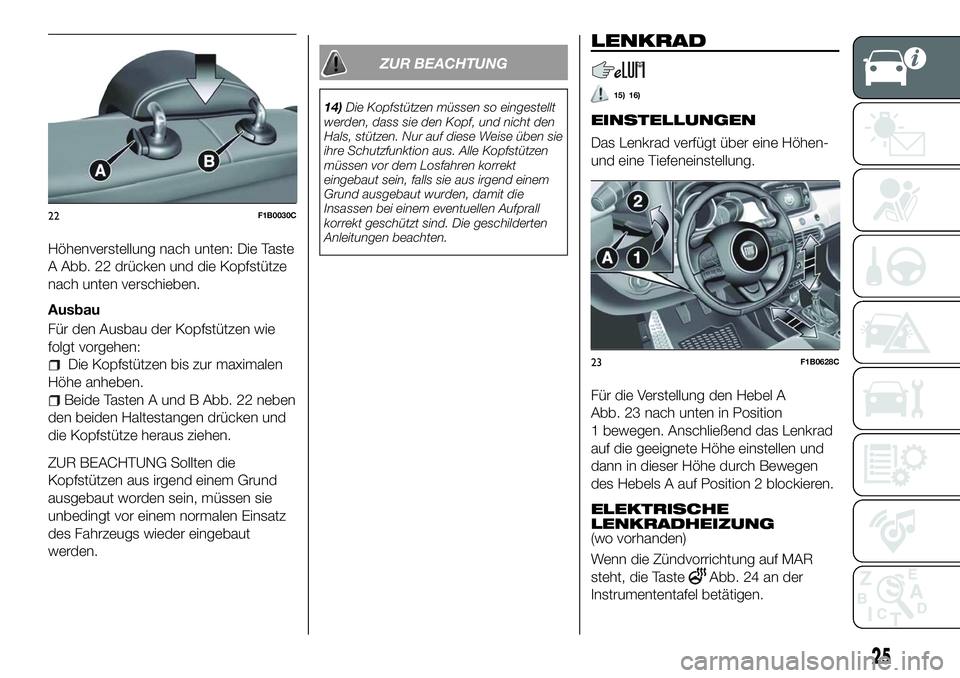

Page 27 of 300

Höhenverstellung nach unten: Die Taste
A Abb. 22 drücken und die Kopfstütze
nach unten verschieben.
Ausbau
Für den Ausbau der Kopfstützen wie
folgt vorgehen:
Die Kopfstützen bis zur maximalen
Höhe anheben.
Beide Tasten A und B Abb. 22 neben
den beiden Haltestangen drücken und
die Kopfstütze heraus ziehen.
ZUR BEACHTUNG Sollten die
Kopfstützen aus irgend einem Grund
ausgebaut worden sein, müssen sie
unbedingt vor einem normalen Einsatz
des Fahrzeugs wieder eingebaut
werden.
ZUR BEACHTUNG
14) Die Kopfstützen müssen so eingestellt
werden, dass sie den Kopf, und nicht den
Hals, stützen. Nur auf diese Weise üben sie
ihre Schutzfunktion aus. Alle Kopfstützen
müssen vor dem Losfahren korrekt
eingebaut sein, falls sie aus irgend einem
Grund ausgebaut wurden, damit die
Insassen bei einem eventuellen Aufprall
korrekt geschützt sind. Die geschilderten
Anleitungen beachten.
LENKRAD
15) 16)
EINSTELLUNGEN
Das Lenkrad verfügt über eine Höhen-
und eine Tiefeneinstellung.
Für die Verstellung den Hebel A
Abb. 23 nach unten in Position
1 bewegen. Anschließend das Lenkrad
auf die geeignete Höhe einstellen und
dann in dieser Höhe durch Bewegen
des Hebels A auf Position 2 blockieren.
ELEKTRISCHE
LENKRADHEIZUNG
(wo vorhanden)
Wenn die Zündvorrichtung auf MAR
steht, die Taste
Abb. 24 an der
Instrumententafel betätigen.
22F1B0030C
23F1B0628C
25

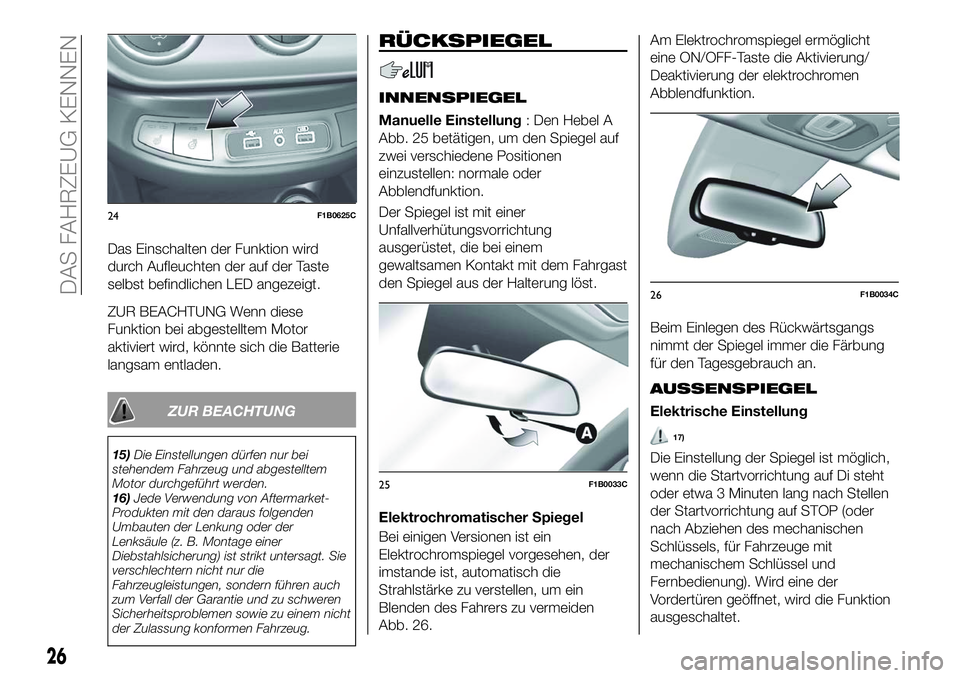

Page 28 of 300

Das Einschalten der Funktion wird
durch Aufleuchten der auf der Taste
selbst befindlichen LED angezeigt.
ZUR BEACHTUNG Wenn diese
Funktion bei abgestelltem Motor
aktiviert wird, könnte sich die Batterie
langsam entladen.
ZUR BEACHTUNG
15)Die Einstellungen dürfen nur bei
stehendem Fahrzeug und abgestelltem
Motor durchgeführt werden.
16) Jede Verwendung von Aftermarket-
Produkten mit den daraus folgenden
Umbauten der Lenkung oder der
Lenksäule (z. B. Montage einer
Diebstahlsicherung) ist strikt untersagt. Sie
verschlechtern nicht nur die
Fahrzeugleistungen, sondern führen auch
zum Verfall der Garantie und zu schweren
Sicherheitsproblemen sowie zu einem nicht
der Zulassung konformen Fahrzeug.
RÜCKSPIEGEL
INNENSPIEGEL
Manuelle Einstellung : Den Hebel A
Abb. 25 betätigen, um den Spiegel auf
zwei verschiedene Positionen
einzustellen: normale oder
Abblendfunktion.
Der Spiegel ist mit einer
Unfallverhütungsvorrichtung
ausgerüstet, die bei einem
gewaltsamen Kontakt mit dem Fahrgast
den Spiegel aus der Halterung löst.
Elektrochromatischer Spiegel
Bei einigen Versionen ist ein
Elektrochromspiegel vorgesehen, der
imstande ist, automatisch die
Strahlstärke zu verstellen, um ein
Blenden des Fahrers zu vermeiden
Abb. 26. Am Elektrochromspiegel ermöglicht
eine ON/OFF-Taste die Aktivierung/
Deaktivierung der elektrochromen
Abblendfunktion.
Beim Einlegen des Rückwärtsgangs
nimmt der Spiegel immer die Färbung
für den Tagesgebrauch an.
AUSSENSPIEGEL
Elektrische Einstellung
17)
Die Einstellung der Spiegel ist möglich,
wenn die Startvorrichtung auf Di steht
oder etwa 3 Minuten lang nach Stellen
der Startvorrichtung auf STOP (oder
nach Abziehen des mechanischen
Schlüssels, für Fahrzeuge mit
mechanischem Schlüssel und
Fernbedienung). Wird eine der
Vordertüren geöffnet, wird die Funktion
ausgeschaltet.
24F1B0625C
25F1B0033C
26F1B0034C
26
DAS FAHRZEUG KENNEN

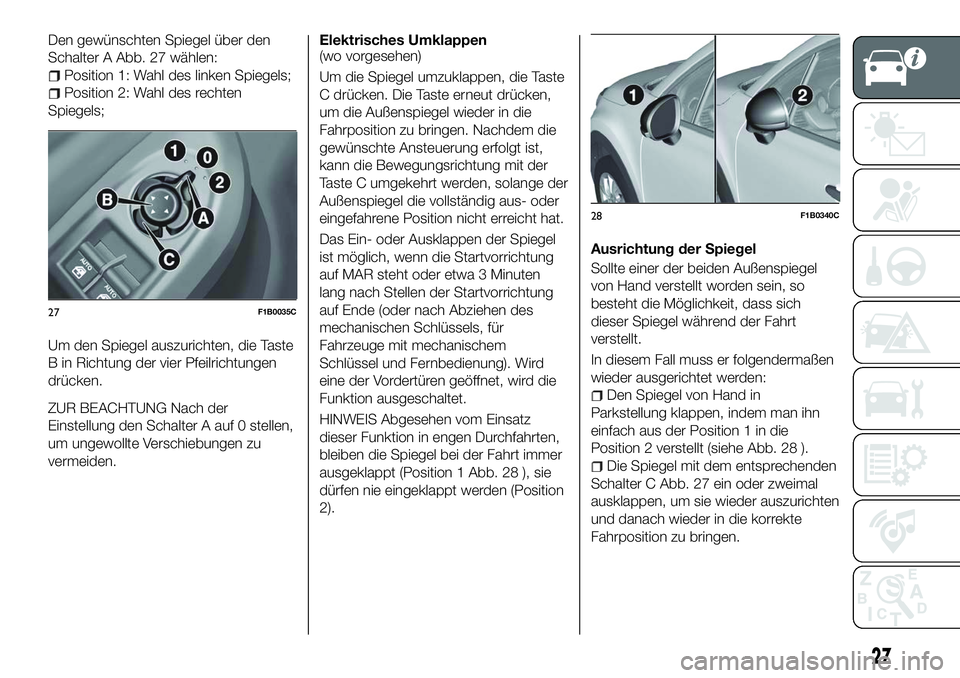

Page 29 of 300

Den gewünschten Spiegel über den
Schalter A Abb. 27 wählen:
Position 1: Wahl des linken Spiegels;
Position 2: Wahl des rechten
Spiegels;
Um den Spiegel auszurichten, die Taste
B in Richtung der vier Pfeilrichtungen
drücken.
ZUR BEACHTUNG Nach der
Einstellung den Schalter A auf 0 stellen,
um ungewollte Verschiebungen zu
vermeiden.
Elektrisches Umklappen
(wo vorgesehen)
Um die Spiegel umzuklappen, die Taste
C drücken. Die Taste erneut drücken,
um die Außenspiegel wieder in die
Fahrposition zu bringen. Nachdem die
gewünschte Ansteuerung erfolgt ist,
kann die Bewegungsrichtung mit der
Taste C umgekehrt werden, solange der
Außenspiegel die vollständig aus- oder
eingefahrene Position nicht erreicht hat.
Das Ein- oder Ausklappen der Spiegel
ist möglich, wenn die Startvorrichtung
auf MAR steht oder etwa 3 Minuten
lang nach Stellen der Startvorrichtung
auf Ende (oder nach Abziehen des
mechanischen Schlüssels, für
Fahrzeuge mit mechanischem
Schlüssel und Fernbedienung). Wird
eine der Vordertüren geöffnet, wird die
Funktion ausgeschaltet.
HINWEIS Abgesehen vom Einsatz
dieser Funktion in engen Durchfahrten,
bleiben die Spiegel bei der Fahrt immer
ausgeklappt (Position 1 Abb. 28 ), sie
dürfen nie eingeklappt werden (Position
2). Ausrichtung der Spiegel
Sollte einer der beiden Außenspiegel
von Hand verstellt worden sein, so
besteht die Möglichkeit, dass sich
dieser Spiegel während der Fahrt
verstellt.
In diesem Fall muss er folgendermaßen
wieder ausgerichtet werden:
Den Spiegel von Hand in
Parkstellung klappen, indem man ihn
einfach aus der Position 1 in die
Position 2 verstellt (siehe Abb. 28 ).
Die Spiegel mit dem entsprechenden
Schalter C Abb. 27 ein oder zweimal
ausklappen, um sie wieder auszurichten
und danach wieder in die korrekte
Fahrposition zu bringen.
27F1B0035C
28F1B0340C
27
Page 30 of 300

ZUR BEACHTUNG
17)Der leicht gekrümmte
Außenrückspiegel auf der Fahrerseite
verfälscht ein wenig die Einschätzung des
Abstandes.
AUSSENB-
ELEUCHTUNG
LICHTSCHALTER
Der Einstellrad des Lichtschalters A
Abb. 29 befindet sich auf der linken
Seite der Instrumententafel und
ermöglicht die Ansteuerung des
Standlichts, des Tagfahrlichts, des
Abblendlichts, der Nebelscheinwerfer,
der Nebelrückleuchten sowie die
Einstellung der Lichtstärke der
Instrumententafelbeleuchtung und der
Beleuchtung der Symbole auf den
Schaltern.
Mit In Stellung "Zündung ein" und dem
Einschalten der Außenlichter leuchten
die Instrumententafel und die
verschiedenen Bedientasten auf dem
Armaturenbrett auf.
FUNKTION AUTO(Dämmerungssensor)
(wo vorhanden)
Der LED-Infrarot-Sensor, der mit dem
Regensensor gekoppelt und an der
Windschutzscheibe montiert ist, ist in
der Lage, die Veränderungen der
Helligkeit außerhalb des Fahrzeugs zu
ermitteln; dies je nach Sensibilität im
Menü des Displays oder im
Uconnect™-System.
Je größer die Empfindlichkeit, desto
kleiner die Intensität des Außenlichts,
die die automatische Einschaltung der
Außenlichter aktiviert.
Aktivierung der Funktion
Den Stellring der Lichter auf AUTO
drehen.
ZUR BEACHTUNG Die Funktion ist nur
bei Anlassvorrichtung auf MAR
aktivierbar.
Deaktivierung der Funktion
Zur Deaktivierung der Funktion: Den
Stellring der Lichter auf irgend eine
Position, nicht aber auf AUTO drehen.
ABBLENDLICHT
Wenn die Anlassvorrichtung auf MAR
steht, das Einstellrad des Lichtschalters
auf die Stellung
drehen: es schalten
sich das Standlicht, das Abblendlicht
und die Instrumententafel ein; auf dieser
leuchtet die Kontrollleuchte
.
29F1B0206C
28
DAS FAHRZEUG KENNEN
Page 31 of 300

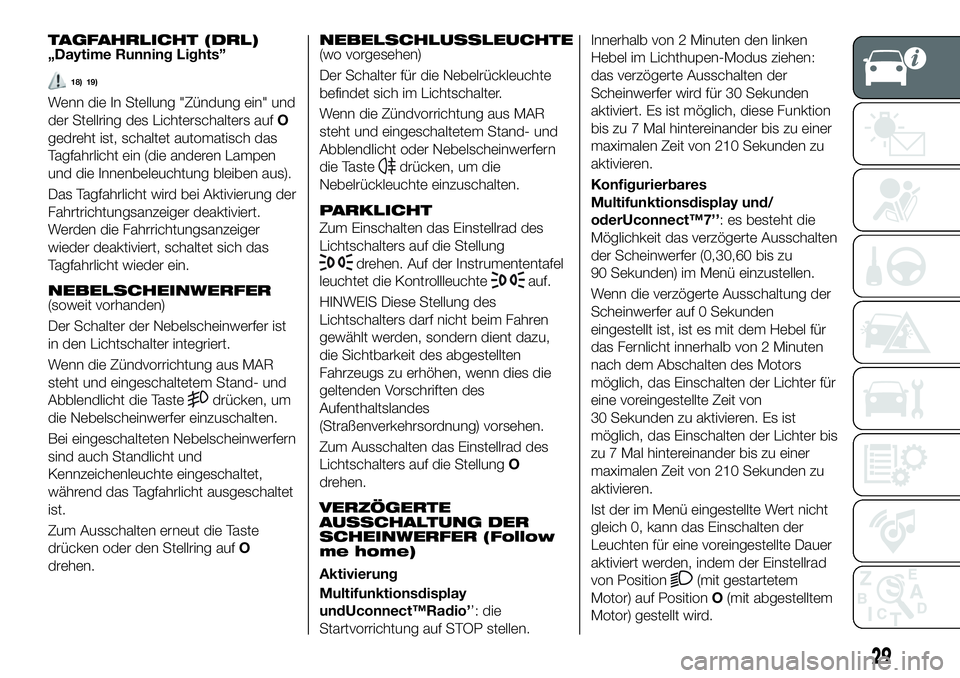

TAGFAHRLICHT (DRL)„Daytime Running Lights”
18) 19)
Wenn die In Stellung "Zündung ein" und
der Stellring des Lichterschalters aufO
gedreht ist, schaltet automatisch das
Tagfahrlicht ein (die anderen Lampen
und die Innenbeleuchtung bleiben aus).
Das Tagfahrlicht wird bei Aktivierung der
Fahrtrichtungsanzeiger deaktiviert.
Werden die Fahrrichtungsanzeiger
wieder deaktiviert, schaltet sich das
Tagfahrlicht wieder ein.
NEBELSCHEINWERFER(soweit vorhanden)
Der Schalter der Nebelscheinwerfer ist
in den Lichtschalter integriert.
Wenn die Zündvorrichtung aus MAR
steht und eingeschaltetem Stand- und
Abblendlicht die Taste
drücken, um
die Nebelscheinwerfer einzuschalten.
Bei eingeschalteten Nebelscheinwerfern
sind auch Standlicht und
Kennzeichenleuchte eingeschaltet,
während das Tagfahrlicht ausgeschaltet
ist.
Zum Ausschalten erneut die Taste
drücken oder den Stellring auf O
drehen.
NEBELSCHLUSSLEUCHTE(wo vorgesehen)
Der Schalter für die Nebelrückleuchte
befindet sich im Lichtschalter.
Wenn die Zündvorrichtung aus MAR
steht und eingeschaltetem Stand- und
Abblendlicht oder Nebelscheinwerfern
die Taste
drücken, um die
Nebelrückleuchte einzuschalten.
PARKLICHT
Zum Einschalten das Einstellrad des
Lichtschalters auf die Stellung
drehen. Auf der Instrumententafel
leuchtet die Kontrollleuchte
auf.
HINWEIS Diese Stellung des
Lichtschalters darf nicht beim Fahren
gewählt werden, sondern dient dazu,
die Sichtbarkeit des abgestellten
Fahrzeugs zu erhöhen, wenn dies die
geltenden Vorschriften des
Aufenthaltslandes
(Straßenverkehrsordnung) vorsehen.
Zum Ausschalten das Einstellrad des
Lichtschalters auf die Stellung O
drehen.
VERZÖGERTE
AUSSCHALTUNG DER
SCHEINWERFER (Follow
me home)
Aktivierung
Multifunktionsdisplay
undUconnect™Radio’’: die
Startvorrichtung auf STOP stellen. Innerhalb von 2 Minuten den linken
Hebel im Lichthupen-Modus ziehen:
das verzögerte Ausschalten der
Scheinwerfer wird für 30 Sekunden
aktiviert. Es ist möglich, diese Funktion
bis zu 7 Mal hintereinander bis zu einer
maximalen Zeit von 210 Sekunden zu
aktivieren.
Konfigurierbares
Multifunktionsdisplay und/
oderUconnect™7’’: es besteht die
Möglichkeit das verzögerte Ausschalten
der Scheinwerfer (0,30,60 bis zu
90 Sekunden) im Menü einzustellen.
Wenn die verzögerte Ausschaltung der
Scheinwerfer auf 0 Sekunden
eingestellt ist, ist es mit dem Hebel für
das Fernlicht innerhalb von 2 Minuten
nach dem Abschalten des Motors
möglich, das Einschalten der Lichter für
eine voreingestellte Zeit von
30 Sekunden zu aktivieren. Es ist
möglich, das Einschalten der Lichter bis
zu 7 Mal hintereinander bis zu einer
maximalen Zeit von 210 Sekunden zu
aktivieren.
Ist der im Menü eingestellte Wert nicht
gleich 0, kann das Einschalten der
Leuchten für eine voreingestellte Dauer
aktiviert werden, indem der Einstellrad
von Position(mit gestartetem
Motor) auf Position O(mit abgestelltem
Motor) gestellt wird.
29
Page 32 of 300

Bei den Versionen mit
Dämmerungssensor kann die Funktion
im Automatikmodus aktiviert werden:
mit gestartetem Motor das Einstellrad
aufAUTO drehen. Wenn der Sensor
eine geringe Helligkeit erfasst, aktiviert
er das Abblendlicht. Wenn der Motor
mit eingeschalteten Leuchten abgestellt
wird, wird automatisch die
Abschaltverzögerung der Scheinwerfer
für die im Menü gewählte Dauer
aktiviert.
Deaktivierung
Wenn die Aktivierung mit dem linken
Lenkradhebel erfolgt, kann die Funktion
deaktiviert werden, indem der linke
Hebel im „Fernlicht“-Modus für mehr als
2 Sekunden gehalten wird, bzw. durch
Abwarten der auf dem Display
angezeigten Aktivierungsdauer.
Wenn die Aktivierung mithilfe des
Leuchten-Einstellrad am linken Hebel
erfolgt, kann die Funktion nicht
deaktiviert werden. Das Abschalten der
Scheinwerfer erfolgt im Anschluss an
die eingestellte Dauer.
Die Funktion wird deaktiviert, wenn die
Zündvorrichtung auf MAR gestellt wird.FERNLICHT
Um das Abblendlicht einzuschalten, mit
Anlassvorrichtung auf MAR, den linken
Hebel A Abb. 30 zum Armaturenbrett
drücken. Der Lichtschalter muss bei
eingeschaltetem Abblendlicht auf
AUTO oder in die Stellung
gedreht
werden.
Bei eingeschaltetem Fernlicht leuchtet
auf der Instrumententafel die
Kontrollleuchte
.
Lichthupe
Den Hebel A Abb. 30 zu sich ziehen,
instabile Position; beim Loslassen kehrt
der Hebel automatisch wieder in die
stabile Mittelstellung zurück.
Bei eingeschaltetem Fernlicht leuchtet
auf der Instrumententafel die
Kontrollleuchte
. Automatisches Fernlicht
(soweit vorhanden)
Um die entgegenfahrenden
Verkehrsteilnehmer nicht zu blenden,
schalten die Fernlichter automatisch ab,
wenn ein anderes Fahrzeug entgegen
fährt oder wenn sich hinten ein Auto in
der gleichen Fahrtrichtung nähert.
Die Funktion kann über das
Display-Menü eingestellt werden (siehe
Angaben im Abschnitt „Display” im
Kapitel „Kenntnis der
Instrumententafel”); für die Aktivierung
muss der Stellring des Lichterschalters
auf AUTO gestellt werden.
Die Funktion wird aktiviert, wenn der
Hebel zur Instrumententafel gedrückt
wird (stabile Position); auf der
Instrumententafel leuchtet die
Kontrollleuchteauf. Bei
eingeschaltetem Fernlicht leuchtet auf
der Instrumententafel die
Kontrollleuchte
. Wird das
Fahrzeug in der beschriebenen
Einstellung abgestellt, muss beim
erneuten Einschalten des Motors die
Funktion des automatischen Fernlichts
notwendigerweise wieder eingestellt
werden: Den Hebel wieder in die
mittlere Position bringen und erneut in
Richtung des Armaturenbretts
schieben.
30F1B0037C
30
DAS FAHRZEUG KENNEN
