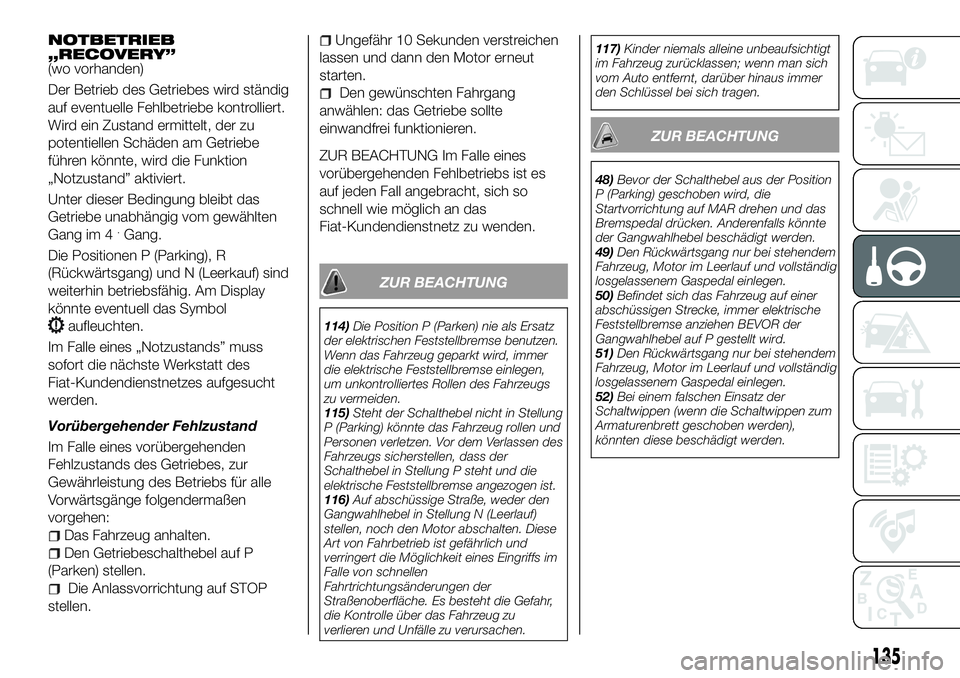

NOTBETRIEB
„RECOVERY”
(wo vorhanden)
Der Betrieb des Getriebes wird ständig
auf eventuelle Fehlbetriebe kontrolliert.
Wird ein Zustand ermittelt, der zu
potentiellen Schäden am Getriebe
führen könnte, wird die Funktion
„Notzustand” aktiviert.
Unter dieser Bedingung bleibt das
Getriebe unabhängig vom gewählten
Gang im 4
.Gang.
Die Positionen P (Parking), R
(Rückwärtsgang) und N (Leerkauf) sind
weiterhin betriebsfähig. Am Display
könnte eventuell das Symbol
aufleuchten.
Im Falle eines „Notzustands” muss
sofort die nächste Werkstatt des
Fiat-Kundendienstnetzes aufgesucht
werden.
Vorübergehender Fehlzustand
Im Falle eines vorübergehenden
Fehlzustands des Getriebes, zur
Gewährleistung des Betriebs für alle
Vorwärtsgänge folgendermaßen
vorgehen:
Das Fahrzeug anhalten.
Den Getriebeschalthebel auf P
(Parken) stellen.
Die Anlassvorrichtung auf STOP
stellen.
Ungefähr 10 Sekunden verstreichen
lassen und dann den Motor erneut
starten.
Den gewünschten Fahrgang
anwählen: das Getriebe sollte
einwandfrei funktionieren.
ZUR BEACHTUNG Im Falle eines
vorübergehenden Fehlbetriebs ist es
auf jeden Fall angebracht, sich so
schnell wie möglich an das
Fiat-Kundendienstnetz zu wenden.
ZUR BEACHTUNG
114) Die Position P (Parken) nie als Ersatz
der elektrischen Feststellbremse benutzen.
Wenn das Fahrzeug geparkt wird, immer
die elektrische Feststellbremse einlegen,
um unkontrolliertes Rollen des Fahrzeugs
zu vermeiden.
115) Steht der Schalthebel nicht in Stellung
P (Parking) könnte das Fahrzeug rollen und
Personen verletzen. Vor dem Verlassen des
Fahrzeugs sicherstellen, dass der
Schalthebel in Stellung P steht und die
elektrische Feststellbremse angezogen ist.
116) Auf abschüssige Straße, weder den
Gangwahlhebel in Stellung N (Leerlauf)
stellen, noch den Motor abschalten. Diese
Art von Fahrbetrieb ist gefährlich und
verringert die Möglichkeit eines Eingriffs im
Falle von schnellen
Fahrtrichtungsänderungen der
Straßenoberfläche. Es besteht die Gefahr,
die Kontrolle über das Fahrzeug zu
verlieren und Unfälle zu verursachen. 117)
Kinder niemals alleine unbeaufsichtigt
im Fahrzeug zurücklassen; wenn man sich
vom Auto entfernt, darüber hinaus immer
den Schlüssel bei sich tragen.
ZUR BEACHTUNG
48) Bevor der Schalthebel aus der Position
P (Parking) geschoben wird, die
Startvorrichtung auf MAR drehen und das
Bremspedal drücken. Anderenfalls könnte
der Gangwahlhebel beschädigt werden.
49) Den Rückwärtsgang nur bei stehendem
Fahrzeug, Motor im Leerlauf und vollständig
losgelassenem Gaspedal einlegen.
50) Befindet sich das Fahrzeug auf einer
abschüssigen Strecke, immer elektrische
Feststellbremse anziehen BEVOR der
Gangwahlhebel auf P gestellt wird.
51) Den Rückwärtsgang nur bei stehendem
Fahrzeug, Motor im Leerlauf und vollständig
losgelassenem Gaspedal einlegen.
52) Bei einem falschen Einsatz der
Schaltwippen (wenn die Schaltwippen zum
Armaturenbrett geschoben werden),
könnten diese beschädigt werden.
135

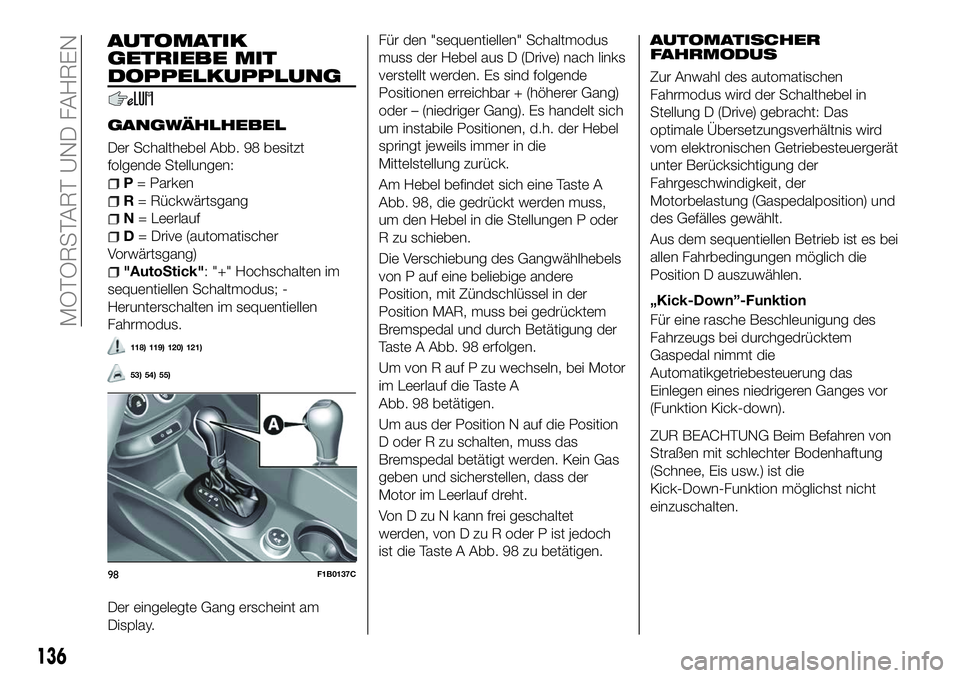

AUTOMATIK
GETRIEBE MIT
DOPPELKUPPLUNG
GANGWÄHLHEBEL
Der Schalthebel Abb. 98 besitzt
folgende Stellungen:
P= Parken
R = Rückwärtsgang
N = Leerlauf
D= Drive (automatischer
Vorwärtsgang)
"AutoStick": "+" Hochschalten im
sequentiellen Schaltmodus; -
Herunterschalten im sequentiellen
Fahrmodus.
118) 119) 120) 121)
53) 54) 55)
Der eingelegte Gang erscheint am
Display. Für den "sequentiellen" Schaltmodus
muss der Hebel aus D (Drive) nach links
verstellt werden. Es sind folgende
Positionen erreichbar + (höherer Gang)
oder – (niedriger Gang). Es handelt sich
um instabile Positionen, d.h. der Hebel
springt jeweils immer in die
Mittelstellung zurück.
Am Hebel befindet sich eine Taste A
Abb. 98, die gedrückt werden muss,
um den Hebel in die Stellungen P oder
R zu schieben.
Die Verschiebung des Gangwählhebels
von P auf eine beliebige andere
Position, mit Zündschlüssel in der
Position MAR, muss bei gedrücktem
Bremspedal und durch Betätigung der
Taste A Abb. 98 erfolgen.
Um von R auf P zu wechseln, bei Motor
im Leerlauf die Taste A
Abb. 98 betätigen.
Um aus der Position N auf die Position
D oder R zu schalten, muss das
Bremspedal betätigt werden. Kein Gas
geben und sicherstellen, dass der
Motor im Leerlauf dreht.
Von D zu N kann frei geschaltet
werden, von D zu R oder P ist jedoch
ist die Taste A Abb. 98 zu betätigen.
AUTOMATISCHER
FAHRMODUS
Zur Anwahl des automatischen
Fahrmodus wird der Schalthebel in
Stellung D (Drive) gebracht: Das
optimale Übersetzungsverhältnis wird
vom elektronischen Getriebesteuergerät
unter Berücksichtigung der
Fahrgeschwindigkeit, der
Motorbelastung (Gaspedalposition) und
des Gefälles gewählt.
Aus dem sequentiellen Betrieb ist es bei
allen Fahrbedingungen möglich die
Position D auszuwählen.
„Kick-Down”-Funktion
Für eine rasche Beschleunigung des
Fahrzeugs bei durchgedrücktem
Gaspedal nimmt die
Automatikgetriebesteuerung das
Einlegen eines niedrigeren Ganges vor
(Funktion Kick-down).
ZUR BEACHTUNG Beim Befahren von
Straßen mit schlechter Bodenhaftung
(Schnee, Eis usw.) ist die
Kick-Down-Funktion möglichst nicht
einzuschalten.
98F1B0137C
136
MOTORSTART UND FAHREN

Gangempfehlung
Wenn das Getriebe im Automatikbetrieb
steht (Gangwählhebel auf D), schaltet
das System bei Anfrage nach einem
Fahrgang über die Schaltwippen am
Lenkrad (wo vorgesehen), in den
„sequenziellen Betrieb” („Autostick")
und meldet den eingelegten Gang für
5 Sekunden.
Sobald diese Zeit verstrichen ist,
schaltet das System wieder in den
Automatikbetrieb (D) (mit
entsprechender Displayanzeige), ohne
dass die Schaltwippen am Lenkrad
weiter betätigt werden müssen.
AUTOSTIK -
Sequentieller Betrieb
Bei häufigen Fahrgangwechseln (z. B.
bei Fahrten mit schwer beladenem
Fahrzeug auf Straßen mit starker
Neigung, starkem Gegenwind oder
beim Schleppen von schweren
Anhängern), ist es empfehlenswert, den
AutoStick-Fahrbetrieb (sequentieller
Fahrgangwechsel) zu wählen, um eine
feste, niedrigere Übersetzung
beizubehalten.Unter diesen Bedingungen verbessert
der Einsatz eines geringeren Fahrgangs
die Leistungen des Fahrzeugs und
verlängert die Lebensdauer des
Getriebes durch Einschränkung der
Gangwechsel und geringere
Aufheizung.
Man kann bei jeder
Fahrzeuggeschwindigkeit aus der
Position D (Drive) auf den sequentiellen
Fahrbetrieb umschalten.
Aktivierung
Wenn der Schalthebel auf D (Drive)
steht, den Hebel nach links schieben
(Angabe von – und + auf der Blende),
um den sequentiellen Fahrbetrieb zu
wählen. Am Display wird der eingelegte
Gang angezeigt.
Wird der Getriebehebel nach vorne zum
Symbol – oder nach hinten zum Symbol
+ geschoben, erfolgt der
Fahrgangwechsel.
Deaktivierung
Um den sequentiellen Fahrmodus zu
deaktivieren, den Getriebehebel wieder
auf D (Drive) automatischer Betrieb
schalten
LENKRADBEDIENTASTEN(soweit vorhanden)
56)
Bei einigen Versionen können die
Gänge mittels der Lenkradwippen
Abb. 99 gewechselt werden.
Um die Lenkradwippen am Lenkrad
verwenden zu können, muss sich der
Schalthebel in „sequentieller Position”
oder auf D befinden:
Betätigung des Hebels am Lenkrad (
+) (den Hebel zum Fahrer ziehen):
Einlegen eines höheren Gangs;
Betätigung des Hebels am Lenkrad (
−) (den Hebel zum Fahrer ziehen):
Einlegen eines niedrigeren Gangs;
Das Einrücken eines niedrigeren (oder
höheren) Ganges ist nur möglich, wenn
dies die Motordrehzahl erlaubt.
99F1B0508C
137

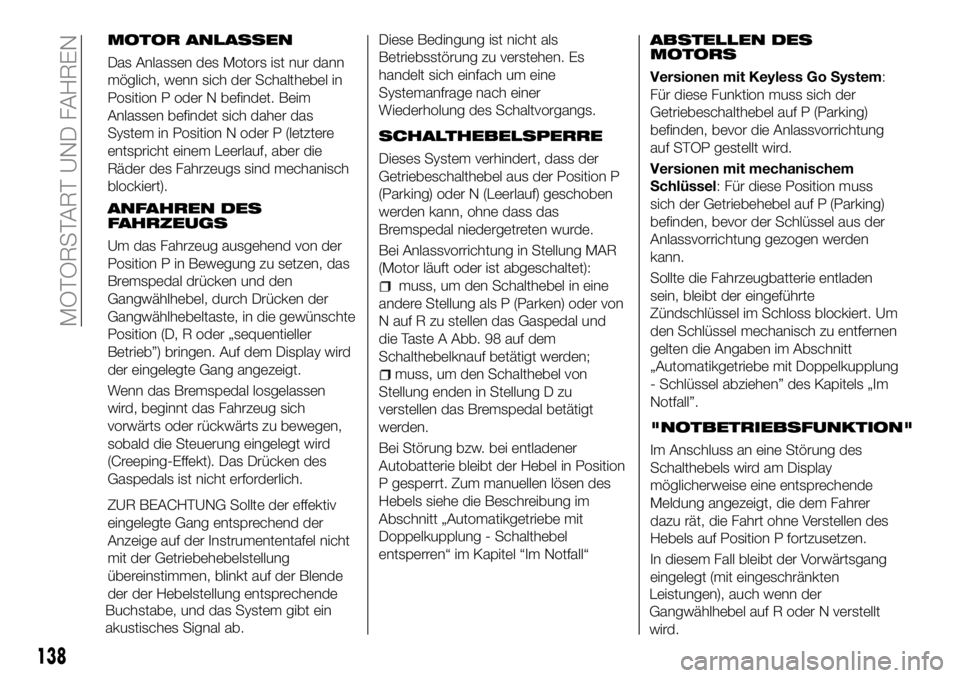

MOTOR ANLASSEN
Das Anlassen des Motors ist nur dann
möglich, wenn sich der Schalthebel in
Position P oder N befindet. Beim
Anlassen befindet sich daher das
System in Position N oder P (letztere
entspricht einem Leerlauf, aber die
Räder des Fahrzeugs sind mechanisch
blockiert).
ANFAHREN DES
FAHRZEUGS
Um das Fahrzeug ausgehend von der
Position P in Bewegung zu setzen, das
Bremspedal drücken und den
Gangwählhebel, durch Drücken der
Gangwählhebeltaste, in die gewünschte
Position (D, R oder „sequentieller
Betrieb”) bringen. Auf dem Display wird
der eingelegte Gang angezeigt.
Wenn das Bremspedal losgelassen
wird, beginnt das Fahrzeug sich
vorwärts oder rückwärts zu bewegen,
sobald die Steuerung eingelegt wird
(Creeping-Effekt). Das Drücken des
Gaspedals ist nicht erforderlich.
ZUR BEACHTUNG Sollte der effektiv
eingelegte Gang entsprechend der
Anzeige auf der Instrumententafel nicht
mit der Getriebehebelstellung
übereinstimmen, blinkt auf der Blende
der der Hebelstellung entsprechende
Buchstabe, und das System gibt ein
akustisches Signal ab.
Diese Bedingung ist nicht als
Betriebsstörung zu verstehen. Es
handelt sich einfach um eine
Systemanfrage nach einer
Wiederholung des Schaltvorgangs.
SCHALTHEBELSPERRE
Dieses System verhindert, dass der
Getriebeschalthebel aus der Position P
(Parking) oder N (Leerlauf) geschoben
werden kann, ohne dass das
Bremspedal niedergetreten wurde.
Bei Anlassvorrichtung in Stellung MAR
(Motor läuft oder ist abgeschaltet):
muss, um den Schalthebel in eine
andere Stellung als P (Parken) oder von
N auf R zu stellen das Gaspedal und
die Taste A Abb. 98 auf dem
Schalthebelknauf betätigt werden;
muss, um den Schalthebel von
Stellung enden in Stellung D zu
verstellen das Bremspedal betätigt
werden.
Bei Störung bzw. bei entladener
Autobatterie bleibt der Hebel in Position
P gesperrt. Zum manuellen lösen des
Hebels siehe die Beschreibung im
Abschnitt „Automatikgetriebe mit
Doppelkupplung - Schalthebel
entsperren“ im Kapitel “Im Notfall“
ABSTELLEN DES
MOTORS
Versionen mit Keyless Go System:
Für diese Funktion muss sich der
Getriebeschalthebel auf P (Parking)
befinden, bevor die Anlassvorrichtung
auf STOP gestellt wird.
Versionen mit mechanischem
Schlüssel: Für diese Position muss
sich der Getriebehebel auf P (Parking)
befinden, bevor der Schlüssel aus der
Anlassvorrichtung gezogen werden
kann.
Sollte die Fahrzeugbatterie entladen
sein, bleibt der eingeführte
Zündschlüssel im Schloss blockiert. Um
den Schlüssel mechanisch zu entfernen
gelten die Angaben im Abschnitt
„Automatikgetriebe mit Doppelkupplung
- Schlüssel abziehen” des Kapitels „Im
Notfall”.
"NOTBETRIEBSFUNKTION"
Im Anschluss an eine Störung des
Schalthebels wird am Display
möglicherweise eine entsprechende
Meldung angezeigt, die dem Fahrer
dazu rät, die Fahrt ohne Verstellen des
Hebels auf Position P fortzusetzen.
In diesem Fall bleibt der Vorwärtsgang
eingelegt (mit eingeschränkten
138
MOTORSTART UND FAHREN
Leistungen), auch wenn der
Gangwählhebel auf R oder N verstellt
wird.

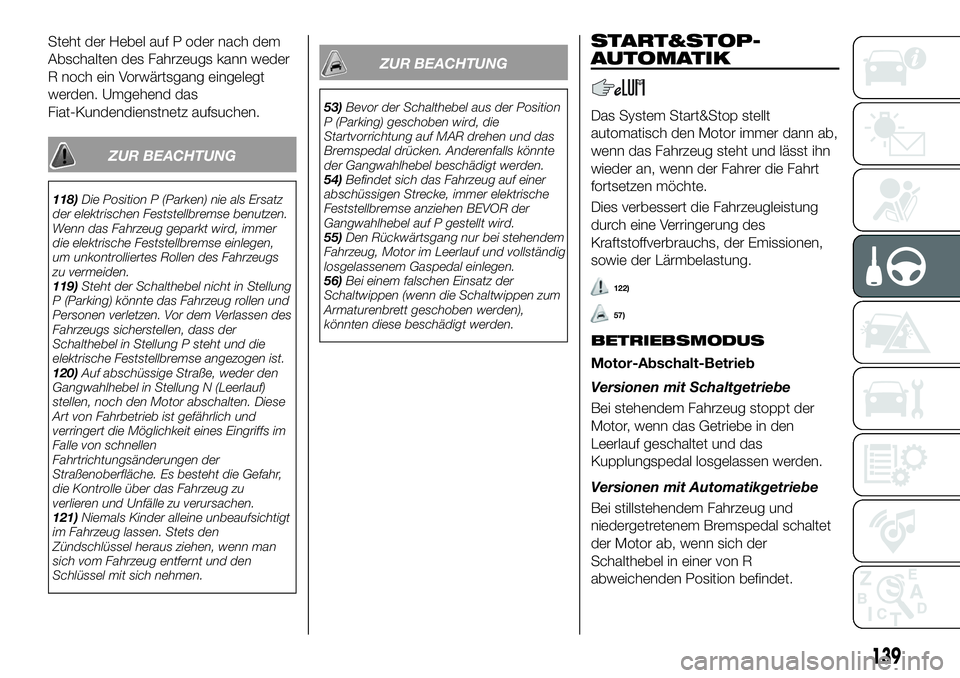

Steht der Hebel auf P oder nach dem
Abschalten des Fahrzeugs kann weder
R noch ein Vorwärtsgang eingelegt
werden. Umgehend das
Fiat-Kundendienstnetz aufsuchen.
ZUR BEACHTUNG
118)Die Position P (Parken) nie als Ersatz
der elektrischen Feststellbremse benutzen.
Wenn das Fahrzeug geparkt wird, immer
die elektrische Feststellbremse einlegen,
um unkontrolliertes Rollen des Fahrzeugs
zu vermeiden.
119) Steht der Schalthebel nicht in Stellung
P (Parking) könnte das Fahrzeug rollen und
Personen verletzen. Vor dem Verlassen des
Fahrzeugs sicherstellen, dass der
Schalthebel in Stellung P steht und die
elektrische Feststellbremse angezogen ist.
120) Auf abschüssige Straße, weder den
Gangwahlhebel in Stellung N (Leerlauf)
stellen, noch den Motor abschalten. Diese
Art von Fahrbetrieb ist gefährlich und
verringert die Möglichkeit eines Eingriffs im
Falle von schnellen
Fahrtrichtungsänderungen der
Straßenoberfläche. Es besteht die Gefahr,
die Kontrolle über das Fahrzeug zu
verlieren und Unfälle zu verursachen.
121) Niemals Kinder alleine unbeaufsichtigt
im Fahrzeug lassen. Stets den
Zündschlüssel heraus ziehen, wenn man
sich vom Fahrzeug entfernt und den
Schlüssel mit sich nehmen.
ZUR BEACHTUNG
53) Bevor der Schalthebel aus der Position
P (Parking) geschoben wird, die
Startvorrichtung auf MAR drehen und das
Bremspedal drücken. Anderenfalls könnte
der Gangwahlhebel beschädigt werden.
54) Befindet sich das Fahrzeug auf einer
abschüssigen Strecke, immer elektrische
Feststellbremse anziehen BEVOR der
Gangwahlhebel auf P gestellt wird.
55) Den Rückwärtsgang nur bei stehendem
Fahrzeug, Motor im Leerlauf und vollständig
losgelassenem Gaspedal einlegen.
56) Bei einem falschen Einsatz der
Schaltwippen (wenn die Schaltwippen zum
Armaturenbrett geschoben werden),
könnten diese beschädigt werden.
START&STOP-
AUTOMATIK
Das System Start&Stop stellt
automatisch den Motor immer dann ab,
wenn das Fahrzeug steht und lässt ihn
wieder an, wenn der Fahrer die Fahrt
fortsetzen möchte.
Dies verbessert die Fahrzeugleistung
durch eine Verringerung des
Kraftstoffverbrauchs, der Emissionen,
sowie der Lärmbelastung.
122)
57)
BETRIEBSMODUS
Motor-Abschalt-Betrieb
Versionen mit Schaltgetriebe
Bei stehendem Fahrzeug stoppt der
Motor, wenn das Getriebe in den
Leerlauf geschaltet und das
Kupplungspedal losgelassen werden.
Versionen mit Automatikgetriebe
Bei stillstehendem Fahrzeug und
niedergetretenem Bremspedal schaltet
der Motor ab, wenn sich der
Schalthebel in einer von R
abweichenden Position befindet.
139

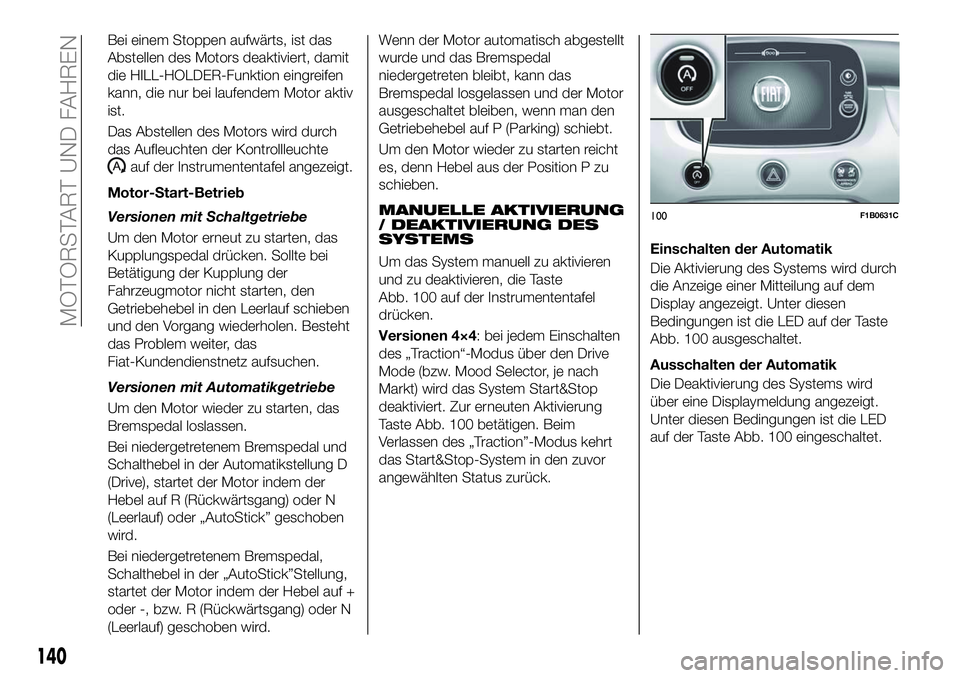

Bei einem Stoppen aufwärts, ist das
Abstellen des Motors deaktiviert, damit
die HILL-HOLDER-Funktion eingreifen
kann, die nur bei laufendem Motor aktiv
ist.
Das Abstellen des Motors wird durch
das Aufleuchten der Kontrollleuchte
auf der Instrumententafel angezeigt.
Motor-Start-Betrieb
Versionen mit Schaltgetriebe
Um den Motor erneut zu starten, das
Kupplungspedal drücken. Sollte bei
Betätigung der Kupplung der
Fahrzeugmotor nicht starten, den
Getriebehebel in den Leerlauf schieben
und den Vorgang wiederholen. Besteht
das Problem weiter, das
Fiat-Kundendienstnetz aufsuchen.
Versionen mit Automatikgetriebe
Um den Motor wieder zu starten, das
Bremspedal loslassen.
Bei niedergetretenem Bremspedal und
Schalthebel in der Automatikstellung D
(Drive), startet der Motor indem der
Hebel auf R (Rückwärtsgang) oder N
(Leerlauf) oder „AutoStick” geschoben
wird.
Bei niedergetretenem Bremspedal,
Schalthebel in der „AutoStick”Stellung,
startet der Motor indem der Hebel auf +
oder -, bzw. R (Rückwärtsgang) oder N
(Leerlauf) geschoben wird. Wenn der Motor automatisch abgestellt
wurde und das Bremspedal
niedergetreten bleibt, kann das
Bremspedal losgelassen und der Motor
ausgeschaltet bleiben, wenn man den
Getriebehebel auf P (Parking) schiebt.
Um den Motor wieder zu starten reicht
es, denn Hebel aus der Position P zu
schieben.
MANUELLE AKTIVIERUNG
/ DEAKTIVIERUNG DES
SYSTEMS
Um das System manuell zu aktivieren
und zu deaktivieren, die Taste
Abb. 100 auf der Instrumententafel
drücken.
Versionen 4×4: bei jedem Einschalten
des „Traction“-Modus über den Drive
Mode (bzw. Mood Selector, je nach
Markt) wird das System Start&Stop
deaktiviert. Zur erneuten Aktivierung
Taste Abb. 100 betätigen. Beim
Verlassen des „Traction”-Modus kehrt
das Start&Stop-System in den zuvor
angewählten Status zurück.
Einschalten der Automatik
Die Aktivierung des Systems wird durch
die Anzeige einer Mitteilung auf dem
Display angezeigt. Unter diesen
Bedingungen ist die LED auf der Taste
Abb. 100 ausgeschaltet.
Ausschalten der Automatik
Die Deaktivierung des Systems wird
über eine Displaymeldung angezeigt.
Unter diesen Bedingungen ist die LED
auf der Taste Abb. 100 eingeschaltet.
100F1B0631C
140
MOTORSTART UND FAHREN

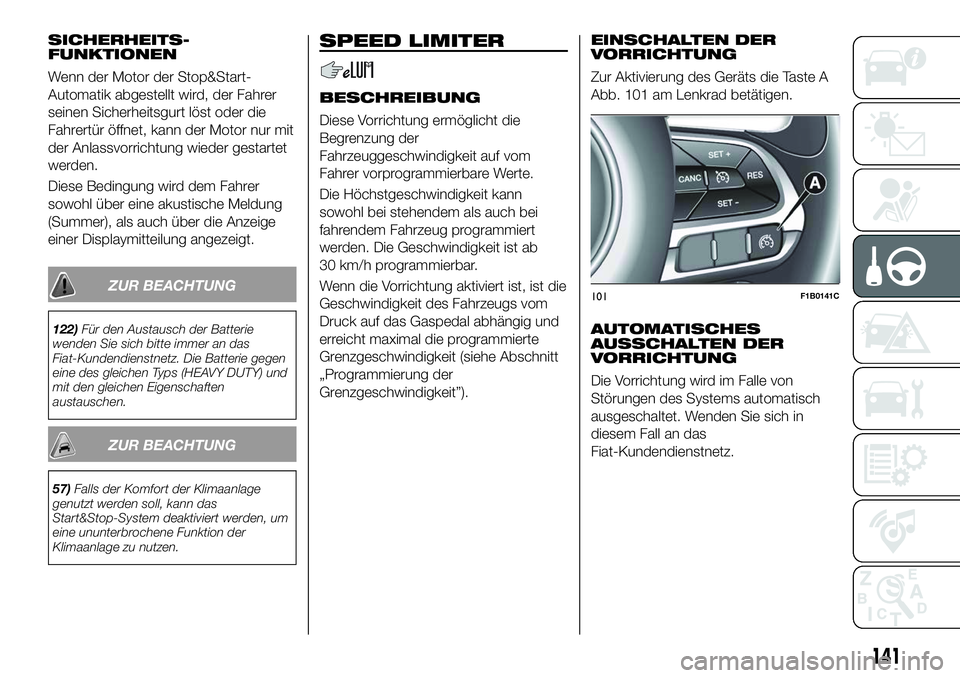

SICHERHEITS-
FUNKTIONEN
Wenn der Motor der Stop&Start-
Automatik abgestellt wird, der Fahrer
seinen Sicherheitsgurt löst oder die
Fahrertür öffnet, kann der Motor nur mit
der Anlassvorrichtung wieder gestartet
werden.
Diese Bedingung wird dem Fahrer
sowohl über eine akustische Meldung
(Summer), als auch über die Anzeige
einer Displaymitteilung angezeigt.
ZUR BEACHTUNG
122)Für den Austausch der Batterie
wenden Sie sich bitte immer an das
Fiat-Kundendienstnetz. Die Batterie gegen
eine des gleichen Typs (HEAVY DUTY) und
mit den gleichen Eigenschaften
austauschen.
ZUR BEACHTUNG
57) Falls der Komfort der Klimaanlage
genutzt werden soll, kann das
Start&Stop-System deaktiviert werden, um
eine ununterbrochene Funktion der
Klimaanlage zu nutzen.
SPEED LIMITER
BESCHREIBUNG
Diese Vorrichtung ermöglicht die
Begrenzung der
Fahrzeuggeschwindigkeit auf vom
Fahrer vorprogrammierbare Werte.
Die Höchstgeschwindigkeit kann
sowohl bei stehendem als auch bei
fahrendem Fahrzeug programmiert
werden. Die Geschwindigkeit ist ab
30 km/h programmierbar.
Wenn die Vorrichtung aktiviert ist, ist die
Geschwindigkeit des Fahrzeugs vom
Druck auf das Gaspedal abhängig und
erreicht maximal die programmierte
Grenzgeschwindigkeit (siehe Abschnitt
„Programmierung der
Grenzgeschwindigkeit”).
EINSCHALTEN DER
VORRICHTUNG
Zur Aktivierung des Geräts die Taste A
Abb. 101 am Lenkrad betätigen.
AUTOMATISCHES
AUSSCHALTEN DER
VORRICHTUNG
Die Vorrichtung wird im Falle von
Störungen des Systems automatisch
ausgeschaltet. Wenden Sie sich in
diesem Fall an das
Fiat-Kundendienstnetz.
101F1B0141C
141

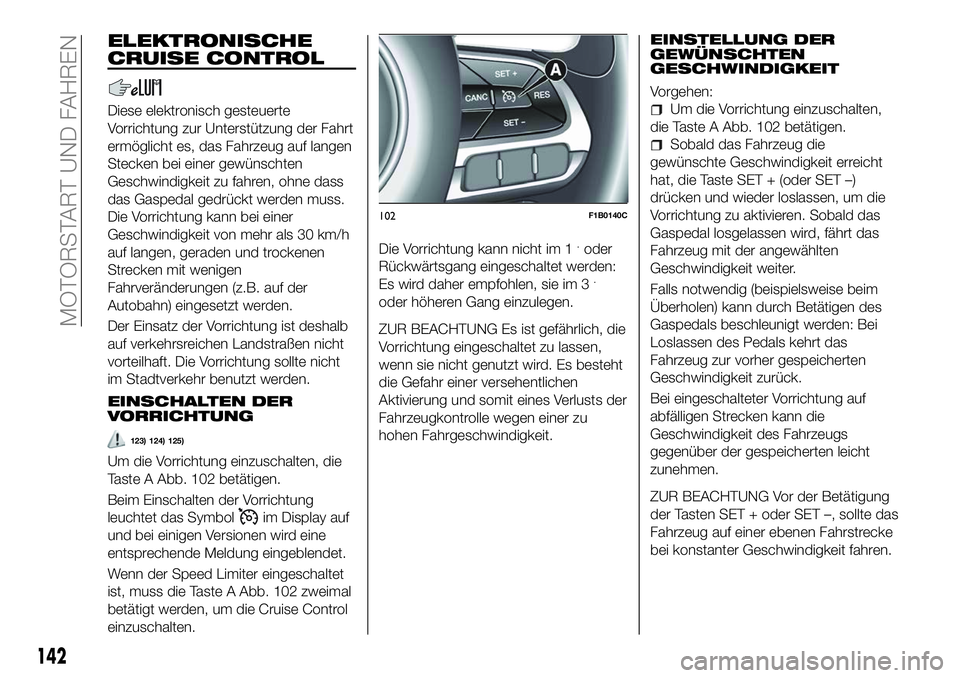

ELEKTRONISCHE
CRUISE CONTROL
Diese elektronisch gesteuerte
Vorrichtung zur Unterstützung der Fahrt
ermöglicht es, das Fahrzeug auf langen
Stecken bei einer gewünschten
Geschwindigkeit zu fahren, ohne dass
das Gaspedal gedrückt werden muss.
Die Vorrichtung kann bei einer
Geschwindigkeit von mehr als 30 km/h
auf langen, geraden und trockenen
Strecken mit wenigen
Fahrveränderungen (z.B. auf der
Autobahn) eingesetzt werden.
Der Einsatz der Vorrichtung ist deshalb
auf verkehrsreichen Landstraßen nicht
vorteilhaft. Die Vorrichtung sollte nicht
im Stadtverkehr benutzt werden.
EINSCHALTEN DER
VORRICHTUNG
123) 124) 125)
Um die Vorrichtung einzuschalten, die
Taste A Abb. 102 betätigen.
Beim Einschalten der Vorrichtung
leuchtet das Symbol
im Display auf
und bei einigen Versionen wird eine
entsprechende Meldung eingeblendet.
Wenn der Speed Limiter eingeschaltet
ist, muss die Taste A Abb. 102 zweimal
betätigt werden, um die Cruise Control
einzuschalten. Die Vorrichtung kann nicht im 1
.oder
Rückwärtsgang eingeschaltet werden:
Es wird daher empfohlen, sie im 3
.
oder höheren Gang einzulegen.
ZUR BEACHTUNG Es ist gefährlich, die
Vorrichtung eingeschaltet zu lassen,
wenn sie nicht genutzt wird. Es besteht
die Gefahr einer versehentlichen
Aktivierung und somit eines Verlusts der
Fahrzeugkontrolle wegen einer zu
hohen Fahrgeschwindigkeit. EINSTELLUNG DER
GEWÜNSCHTEN
GESCHWINDIGKEIT
Vorgehen:
Um die Vorrichtung einzuschalten,
die Taste A Abb. 102 betätigen.
Sobald das Fahrzeug die
gewünschte Geschwindigkeit erreicht
hat, die Taste SET + (oder SET –)
drücken und wieder loslassen, um die
Vorrichtung zu aktivieren. Sobald das
Gaspedal losgelassen wird, fährt das
Fahrzeug mit der angewählten
Geschwindigkeit weiter.
Falls notwendig (beispielsweise beim
Überholen) kann durch Betätigen des
Gaspedals beschleunigt werden: Bei
Loslassen des Pedals kehrt das
Fahrzeug zur vorher gespeicherten
Geschwindigkeit zurück.
Bei eingeschalteter Vorrichtung auf
abfälligen Strecken kann die
Geschwindigkeit des Fahrzeugs
gegenüber der gespeicherten leicht
zunehmen.
ZUR BEACHTUNG Vor der Betätigung
der Tasten SET + oder SET –, sollte das
Fahrzeug auf einer ebenen Fahrstrecke
bei konstanter Geschwindigkeit fahren.
102F1B0140C
142
MOTORSTART UND FAHREN
