2018 FIAT 500X Betriebsanleitung (in German)

KontrollleuchteBedeutung
gelbiTPMS-SYSTEM
Fehlbetrieb des iTPMS-Systems
Wenn ein iTPMS-Systemausfall erkannt wird, blinkt die Lampe 75 Sekunden lang, bleibt dann konstant an
und eine Warnmeldung wird angezeigt. Dies erfolgt auch, wenn ein oder mehrere Räder ohne Sensor
montiert werden, bis die Anfangsbedingungen wiederhergestellt werden.
HINWEIS Nicht mit einem oder mehreren platten Reifen fahren, da die Lenkbarkeit des Fahrzeugs
beeinträchtigt werden könnte. In diesem Fall das Fahrzeug vorsichtig und ohne starke Abbremsungen
anhalten. Den/Die Reifen mit dem speziellen Kit reparieren (siehe Abschnitt „Reifenschnellreparaturset
Fix&Go Automatic” im Kapitel „Im Notfall”). Wenden Sie sich bitte dann so schnell wie möglich an das
Fiat-Servicenetz.
Ungenügender Reifendruck
Die Leuchte meldet, zusammen mit der Display-Meldung, dass der Reifendruck unter dem empfohlenen
Mindestwert liegt oder dass ein langsamer Druckverlust wahrgenommen wird. Unter diesen Bedingungen
können Nachteile für die Lebensdauer des Reifens und des optimalen Kraftstoffverbrauchs entstehen.
Immer, wenn am Display die entsprechende Meldung angezeigt wird, MÜSSEN UNBEDINGT die im
Abschnitt „Räder” im Kapitel „Technische Daten” beschriebenen Anleitungen berücksichtigt werden.
Sobald die normalen Betriebsbedingungen des Fahrzeugs wieder hergestellt sind, den Reset-Vorgang
durchführen.
HINWEIS Fahren Sie nicht mit einem oder mehreren platten Reifen, da die Lenkbarkeit des Fahrzeuges
beeinträchtigt werden könnte. In diesem Fall das Fahrzeug vorsichtig und ohne starke Abbremsungen
anhalten.
gelb
STÖRUNG ABS-SYSTEM
Die Kontrollleuchte leuchtet, um einen ABS-Fehler anzuzeigen. In diesem Fall bleibt die Leistung der
Bremsanlage erhalten, das ABS-System funktioniert jedoch nicht mehr. Vorsichtig weiterfahren und
schnellstens das Fiat-Servicenetz aufsuchen.
63

KontrollleuchteBedeutung

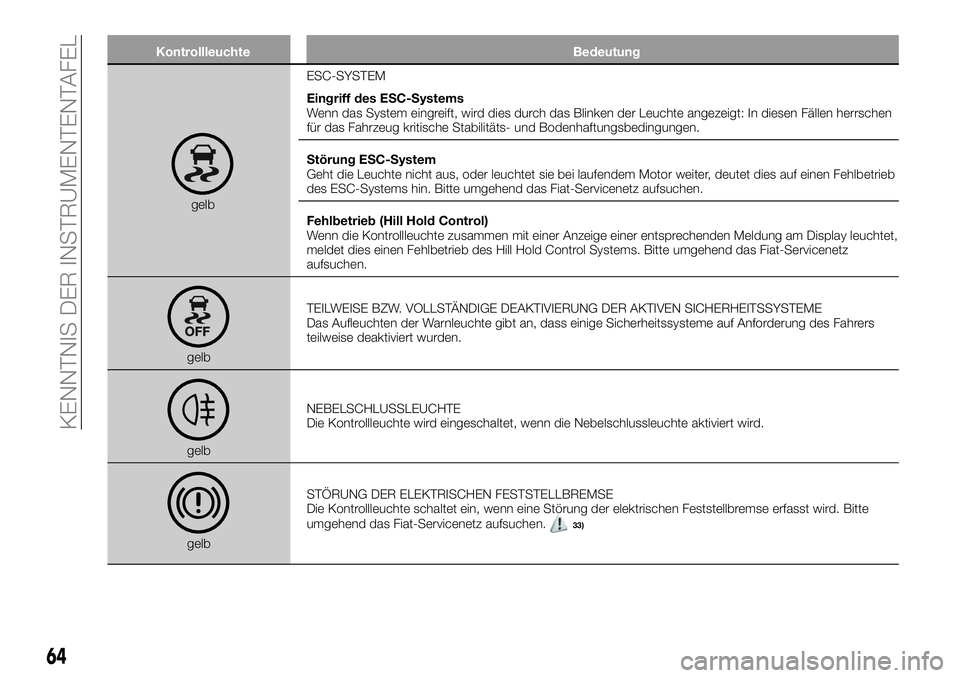

gelbESC-SYSTEM
Eingriff des ESC-Systems
Wenn das System eingreift, wird dies durch das Blinken der Leuchte angezeigt: In diesen Fällen herrschen
für das Fahrzeug kritische Stabilitäts- und Bodenhaftungsbedingungen.
Störung ESC-System
Geht die Leuchte nicht aus, oder leuchtet sie bei laufendem Motor weiter, deutet dies auf einen Fehlbetrieb
des ESC-Systems hin. Bitte umgehend das Fiat-Servicenetz aufsuchen.
Fehlbetrieb (Hill Hold Control)
Wenn die Kontrollleuchte zusammen mit einer Anzeige einer entsprechenden Meldung am Display leuchtet,
meldet dies einen Fehlbetrieb des Hill Hold Control Systems. Bitte umgehend das Fiat-Servicenetz
aufsuchen.
gelb
TEILWEISE BZW. VOLLSTÄNDIGE DEAKTIVIERUNG DER AKTIVEN SICHERHEITSSYSTEME
Das Aufleuchten der Warnleuchte gibt an, dass einige Sicherheitssysteme auf Anforderung des Fahrers
teilweise deaktiviert wurden.
gelb
NEBELSCHLUSSLEUCHTE
Die Kontrollleuchte wird eingeschaltet, wenn die Nebelschlussleuchte aktiviert wird.
gelbSTÖRUNG DER ELEKTRISCHEN FESTSTELLBREMSE
Die Kontrollleuchte schaltet ein, wenn eine Störung der elektrischen Feststellbremse erfasst wird. Bitte
umgehend das Fiat-Servicenetz aufsuchen.
33)
64
KENNTNIS DER INSTRUMENTENTAFEL

KontrollleuchteBedeutung

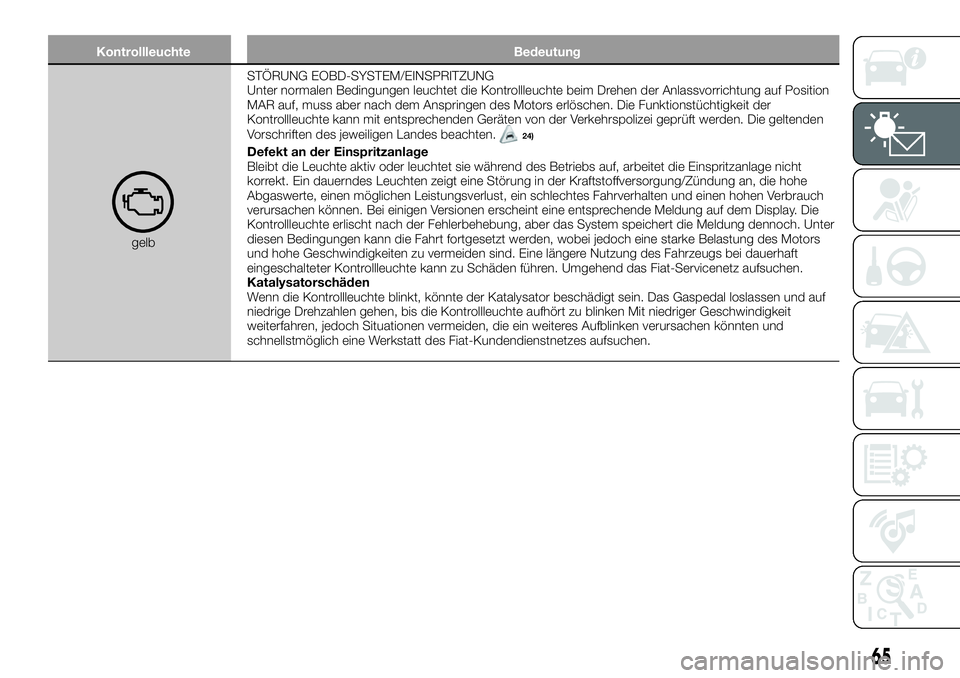

gelbSTÖRUNG EOBD-SYSTEM/EINSPRITZUNG
Unter normalen Bedingungen leuchtet die Kontrollleuchte beim Drehen der Anlassvorrichtung auf Position
MAR auf, muss aber nach dem Anspringen des Motors erlöschen. Die Funktionstüchtigkeit der
Kontrollleuchte kann mit entsprechenden Geräten von der Verkehrspolizei geprüft werden. Die geltenden
Vorschriften des jeweiligen Landes beachten.
24)
Defekt an der Einspritzanlage
Bleibt die Leuchte aktiv oder leuchtet sie während des Betriebs auf, arbeitet die Einspritzanlage nicht
korrekt. Ein dauerndes Leuchten zeigt eine Störung in der Kraftstoffversorgung/Zündung an, die hohe
Abgaswerte, einen möglichen Leistungsverlust, ein schlechtes Fahrverhalten und einen hohen Verbrauch
verursachen können. Bei einigen Versionen erscheint eine entsprechende Meldung auf dem Display. Die
Kontrollleuchte erlischt nach der Fehlerbehebung, aber das System speichert die Meldung dennoch. Unter
diesen Bedingungen kann die Fahrt fortgesetzt werden, wobei jedoch eine starke Belastung des Motors
und hohe Geschwindigkeiten zu vermeiden sind. Eine längere Nutzung des Fahrzeugs bei dauerhaft
eingeschalteter Kontrollleuchte kann zu Schäden führen. Umgehend das Fiat-Servicenetz aufsuchen.
Katalysatorschäden
Wenn die Kontrollleuchte blinkt, könnte der Katalysator beschädigt sein. Das Gaspedal loslassen und auf
niedrige Drehzahlen gehen, bis die Kontrollleuchte aufhört zu blinken Mit niedriger Geschwindigkeit
weiterfahren, jedoch Situationen vermeiden, die ein weiteres Aufblinken verursachen könnten und
schnellstmöglich eine Werkstatt des Fiat-Kundendienstnetzes aufsuchen.
65

KontrollleuchteBedeutung
gelbLANE ASSIST-SYSTEM
Die Kontrollleuchte schaltet nach folgender Logik:
Dauerlicht der Kontrollleuchte (Weiß):
Das System ist eingeschaltet aber die Fahrbahngrenzen wurden nicht
ermittelt (die Fahrbahnbegrenzungslinien sind grau).
Blinkende Kontrollleuchte (Bernsteingelb): Das Fahrzeug hat sich der Fahrbahngrenze genähert und
überschreitet gerade die Begrenzungslinie.
Dauerlicht der Kontrollleuchte (Grün): Das System hat die Grenzen beider Fahrbahnen ermittelt. Bei
unerwünschten Verlassen der Fahrbahn greift das System ein.
gelb GLÜHKERZENVORWÄRMUNG (Dieselversionen)
Beim Drehen der Anlassvorrichtung auf MAR leuchtet die Kontrollleuchte auf. Sie erlischt, wenn die Kerzen
die vorab festgelegte Temperatur erreicht haben. Den Motor sofort nach dem Erlöschen der Kontrollleuchte
starten.
HINWEIS Bei milden oder hohen Umgebungstemperaturen leuchtet die Kontrollleuchte nur kurz auf.
GLÜHKERZENVORWÄRMUNG DEFEKT (Dieselversionen)
Das Blinken der Kontrollleuchte, zeigt einen Defekt der Vorglühanlage der Glühkerzen an. Bitte in diesem
Fall umgehend das Fiat-Servicenetz aufsuchen.
gelb
FULL BRAKE CONTROL OFF
Die Kontrollleuchte schaltet sich ein, wenn das Full Brake Control System durch den Fahrer abgeschaltet
wird oder bei einer automatischen Abschaltung aufgrund einer vorübergehenden Fehlfunktion des
Systems. Bitte umgehend das Fiat-Servicenetz aufsuchen.
66
KENNTNIS DER INSTRUMENTENTAFEL

KontrollleuchteBedeutung

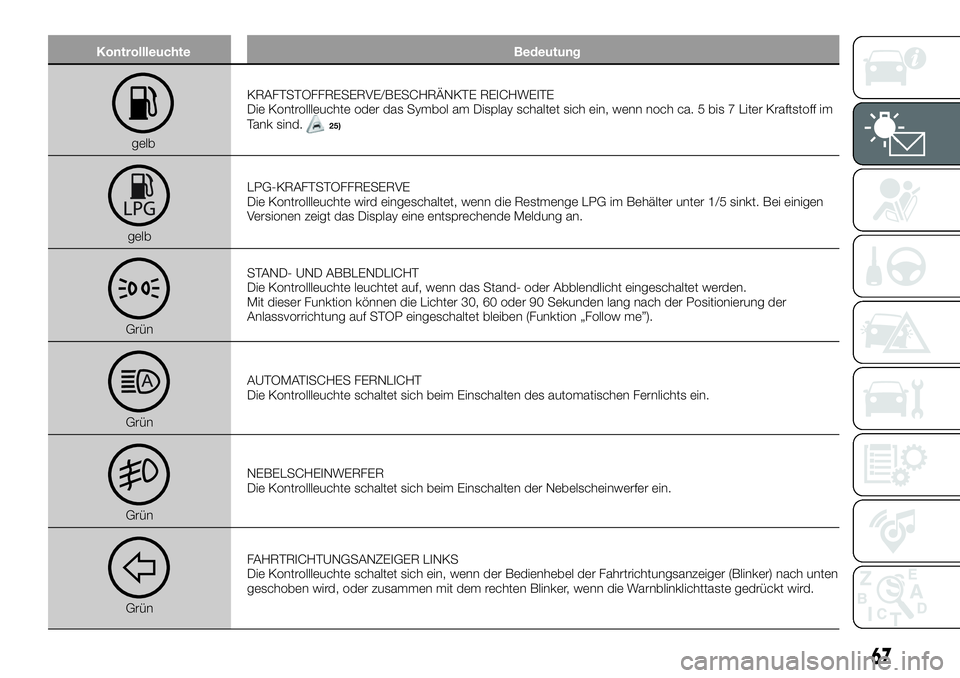

gelbKRAFTSTOFFRESERVE/BESCHRÄNKTE REICHWEITE
Die Kontrollleuchte oder das Symbol am Display schaltet sich ein, wenn noch ca. 5 bis 7 Liter Kraftstoff im
Tank sind.
25)
gelb LPG-KRAFTSTOFFRESERVE
Die Kontrollleuchte wird eingeschaltet, wenn die Restmenge LPG im Behälter unter 1/5 sinkt. Bei einigen
Versionen zeigt das Display eine entsprechende Meldung an.
Grün STAND- UND ABBLENDLICHT
Die Kontrollleuchte leuchtet auf, wenn das Stand- oder Abblendlicht eingeschaltet werden.
Mit dieser Funktion können die Lichter 30, 60 oder 90 Sekunden lang nach der Positionierung der
Anlassvorrichtung auf STOP eingeschaltet bleiben (Funktion „Follow me”).
Grün
AUTOMATISCHES FERNLICHT
Die Kontrollleuchte schaltet sich beim Einschalten des automatischen Fernlichts ein.
GrünNEBELSCHEINWERFER
Die Kontrollleuchte schaltet sich beim Einschalten der Nebelscheinwerfer ein.
GrünFAHRTRICHTUNGSANZEIGER LINKS
Die Kontrollleuchte schaltet sich ein, wenn der Bedienhebel der Fahrtrichtungsanzeiger (Blinker) nach unten
geschoben wird, oder zusammen mit dem rechten Blinker, wenn die Warnblinklichttaste gedrückt wird.
67

KontrollleuchteBedeutung

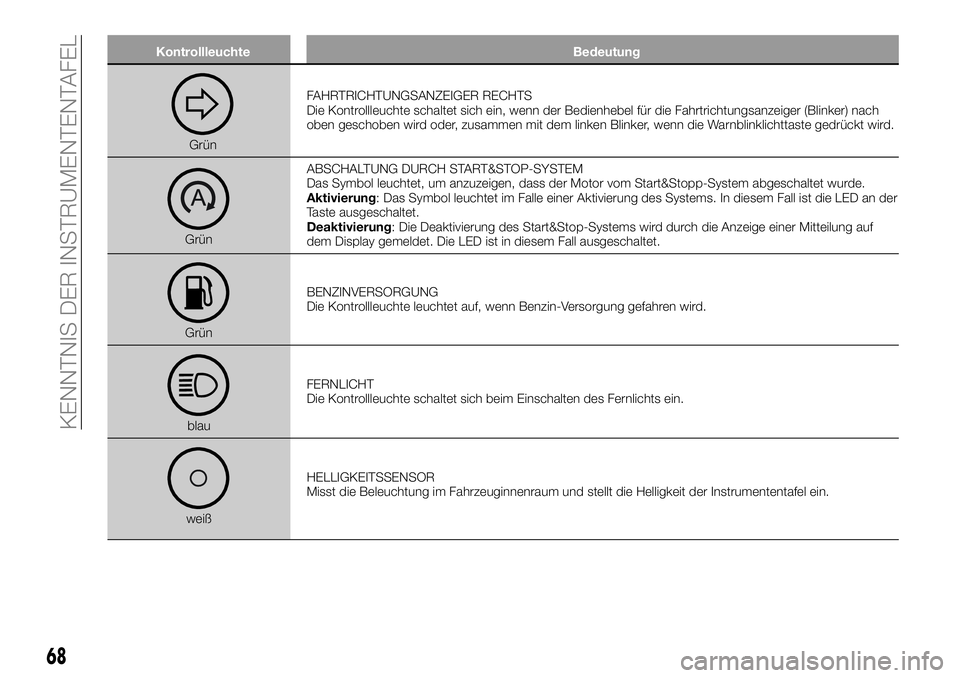

GrünFAHRTRICHTUNGSANZEIGER RECHTS
Die Kontrollleuchte schaltet sich ein, wenn der Bedienhebel für die Fahrtrichtungsanzeiger (Blinker) nach
oben geschoben wird oder, zusammen mit dem linken Blinker, wenn die Warnblinklichttaste gedrückt wird.
Grün ABSCHALTUNG DURCH START&STOP-SYSTEM
Das Symbol leuchtet, um anzuzeigen, dass der Motor vom Start&Stopp-System abgeschaltet wurde.
Aktivierung: Das Symbol leuchtet im Falle einer Aktivierung des Systems. In diesem Fall ist die LED an der
Taste ausgeschaltet.
Deaktivierung: Die Deaktivierung des Start&Stop-Systems wird durch die Anzeige einer Mitteilung auf
dem Display gemeldet. Die LED ist in diesem Fall ausgeschaltet.
Grün
BENZINVERSORGUNG
Die Kontrollleuchte leuchtet auf, wenn Benzin-Versorgung gefahren wird.
blauFERNLICHT
Die Kontrollleuchte schaltet sich beim Einschalten des Fernlichts ein.
weiß HELLIGKEITSSENSOR
Misst die Beleuchtung im Fahrzeuginnenraum und stellt die Helligkeit der Instrumententafel ein.
68
KENNTNIS DER INSTRUMENTENTAFEL

AUF DEM DISPLAY ANGEZEIGTE SYMBOLE
SymbolBedeutung
rotUNZUREICHENDER MOTORÖLDRUCK
Bei ungenügendem Motoröldruck leuchtet das Symbol und am Display wird eine entsprechende Meldung
angezeigt.26)
HINWEIS Das Fahrzeug nicht benutzen, solange der Fehler vorhanden ist. Das leuchtende Symbol liefert
keinen Hinweis über die im Tank vorhandene Ölmenge. Die Standkontrolle muss immer manuell erfolgen.
rot AIRBAG DEFEKT
Das Symbol leuchtet mit Dauerlicht, wenn an der Airbaganlage eine Störung vorliegt. Bitte umgehend das
Fiat-Servicenetz aufsuchen.
rot
MOTORHAUBE NICHT KORREKT GESCHLOSSEN
Das Symbol leuchtet, wenn die Motorhaube nicht korrekt geschlossen ist. Motorhaube schließen.
rotHECKKLAPPE NICHT KORREKT GESCHLOSSEN
Das Symbol leuchtet, wenn die Heckklappe nicht richtig geschlossen ist. Heckklappe richtig schließen.
rotFEHLER DES AUTOMATIKGETRIEBES AT9 / FEHLER DES KUPPLUNGSGETRIEBES
Das Symbol leuchten auf, wenn ein Fehlbetrieb im Automatikgetriebe oder im Automatikgetriebe mit
Doppelkupplung ermittelt wird. Umgehend das Fiat-Servicenetz aufsuchen.27)
69

SymbolBedeutung
rotDEFEKT DER LICHTMASCHINE
Wenn das Symbol bei laufendem Motor leuchtet, deutet dies auf einen Fehler der Lichtmaschine hin. Bitte
umgehend das Fiat-Servicenetz aufsuchen.
rot UNVOLLSTÄNDIGES SCHLIESSEN DER TÜREN
Das Symbol leuchtet wenn eine oder mehrere Türen nicht vollständig geschlossen sind. Bei offenen Türen
und fahrendem Fahrzeug ertönt ein akustisches Signal. Die Türen korrekt schließen.
gelb
gelb FEHLER IM FULL BRAKE CONTROL SYSTEM
Die Symbole leuchten (gleichzeitig wird eine entsprechende Meldung am Display eingeblendet), wenn das
Full Brake Control System gestört ist. Bitte umgehend das Fiat-Servicenetz aufsuchen.
gelb
STÖRUNG LANE ASSIST-SYSTEM
Das Symbol leuchtet im Falle eines Fehlbetriebs des Lane Assist Systems. Bitte umgehend das
Fiat-Servicenetz aufsuchen.
70
KENNTNIS DER INSTRUMENTENTAFEL
