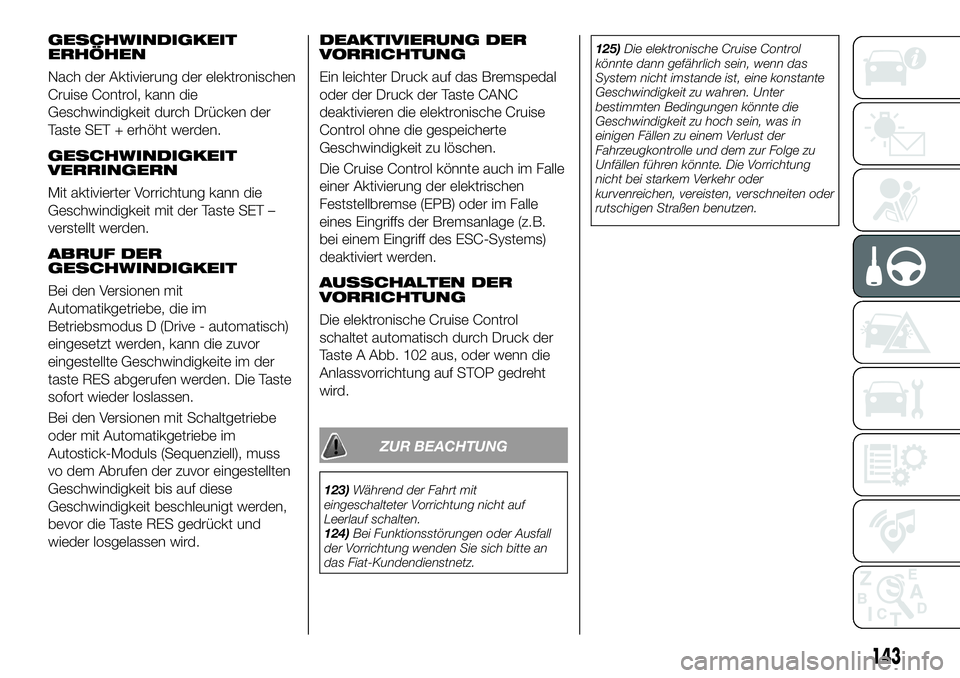

GESCHWINDIGKEIT
ERHÖHEN
Nach der Aktivierung der elektronischen
Cruise Control, kann die
Geschwindigkeit durch Drücken der
Taste SET + erhöht werden.
GESCHWINDIGKEIT
VERRINGERN
Mit aktivierter Vorrichtung kann die
Geschwindigkeit mit der Taste SET –
verstellt werden.
ABRUF DER
GESCHWINDIGKEIT
Bei den Versionen mit
Automatikgetriebe, die im
Betriebsmodus D (Drive - automatisch)
eingesetzt werden, kann die zuvor
eingestellte Geschwindigkeite im der
taste RES abgerufen werden. Die Taste
sofort wieder loslassen.
Bei den Versionen mit Schaltgetriebe
oder mit Automatikgetriebe im
Autostick-Moduls (Sequenziell), muss
vo dem Abrufen der zuvor eingestellten
Geschwindigkeit bis auf diese
Geschwindigkeit beschleunigt werden,
bevor die Taste RES gedrückt und
wieder losgelassen wird.
DEAKTIVIERUNG DER
VORRICHTUNG
Ein leichter Druck auf das Bremspedal
oder der Druck der Taste CANC
deaktivieren die elektronische Cruise
Control ohne die gespeicherte
Geschwindigkeit zu löschen.
Die Cruise Control könnte auch im Falle
einer Aktivierung der elektrischen
Feststellbremse (EPB) oder im Falle
eines Eingriffs der Bremsanlage (z.B.
bei einem Eingriff des ESC-Systems)
deaktiviert werden.
AUSSCHALTEN DER
VORRICHTUNG
Die elektronische Cruise Control
schaltet automatisch durch Druck der
Taste A Abb. 102 aus, oder wenn die
Anlassvorrichtung auf STOP gedreht
wird.
ZUR BEACHTUNG
123)Während der Fahrt mit
eingeschalteter Vorrichtung nicht auf
Leerlauf schalten.
124) Bei Funktionsstörungen oder Ausfall
der Vorrichtung wenden Sie sich bitte an
das Fiat-Kundendienstnetz. 125)
Die elektronische Cruise Control
könnte dann gefährlich sein, wenn das
System nicht imstande ist, eine konstante
Geschwindigkeit zu wahren. Unter
bestimmten Bedingungen könnte die
Geschwindigkeit zu hoch sein, was in
einigen Fällen zu einem Verlust der
Fahrzeugkontrolle und dem zur Folge zu
Unfällen führen könnte. Die Vorrichtung
nicht bei starkem Verkehr oder
kurvenreichen, vereisten, verschneiten oder
rutschigen Straßen benutzen.
143

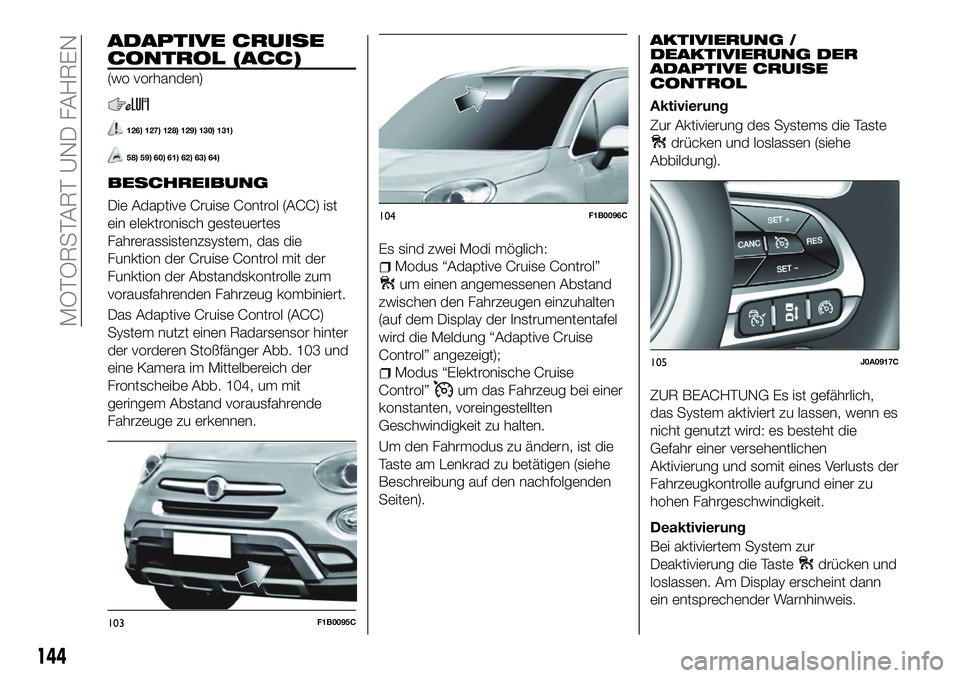

ADAPTIVE CRUISE
CONTROL (ACC)
(wo vorhanden)
126) 127) 128) 129) 130) 131)
58) 59) 60) 61) 62) 63) 64)
BESCHREIBUNG
Die Adaptive Cruise Control (ACC) ist
ein elektronisch gesteuertes
Fahrerassistenzsystem, das die
Funktion der Cruise Control mit der
Funktion der Abstandskontrolle zum
vorausfahrenden Fahrzeug kombiniert.
Das Adaptive Cruise Control (ACC)
System nutzt einen Radarsensor hinter
der vorderen Stoßfänger Abb. 103 und
eine Kamera im Mittelbereich der
Frontscheibe Abb. 104, um mit
geringem Abstand vorausfahrende
Fahrzeuge zu erkennen.Es sind zwei Modi möglich:
Modus “Adaptive Cruise Control”
um einen angemessenen Abstand
zwischen den Fahrzeugen einzuhalten
(auf dem Display der Instrumententafel
wird die Meldung “Adaptive Cruise
Control” angezeigt);
Modus “Elektronische Cruise
Control”
um das Fahrzeug bei einer
konstanten, voreingestellten
Geschwindigkeit zu halten.
Um den Fahrmodus zu ändern, ist die
Taste am Lenkrad zu betätigen (siehe
Beschreibung auf den nachfolgenden
Seiten).
AKTIVIERUNG /
DEAKTIVIERUNG DER
ADAPTIVE CRUISE
CONTROL
Aktivierung
Zur Aktivierung des Systems die Taste
drücken und loslassen (siehe
Abbildung).
ZUR BEACHTUNG Es ist gefährlich,
das System aktiviert zu lassen, wenn es
nicht genutzt wird: es besteht die
Gefahr einer versehentlichen
Aktivierung und somit eines Verlusts der
Fahrzeugkontrolle aufgrund einer zu
hohen Fahrgeschwindigkeit.
Deaktivierung
Bei aktiviertem System zur
Deaktivierung die Taste
drücken und
loslassen. Am Display erscheint dann
ein entsprechender Warnhinweis.
103F1B0095C
104F1B0096C
105J0A0917C
144
MOTORSTART UND FAHREN

EINSTELLUNG DER
GEWÜNSCHTEN
GESCHWINDIGKEIT
Das System kann nur bei
Geschwindigkeiten über 30 km/h (oder
bei einem gleichwertigen Wert in Meilen)
und unter 160 km/h (oder bei einem
gleichwertigen Wert in Meilen) aktiviert
werden.
Wenn das Fahrzeug die gewünschte
Geschwindigkeit erreicht, die Taste SET
+ oder SET - kurz drücken, um die
Geschwindigkeit auf die aktuelle
Geschwindigkeit einzustellen: auf dem
Display wird die eingestellte
Geschwindigkeit angezeigt. Dann den
Fuß vom Gaspedal nehmen.
Bei aktiviertem System ist das
entsprechende Symbol (siehe
vorherigen Abschnitt) bei den Versionen
mit einfarbigem Display Weiß und bei
Farbdisplays Grün.
HINWEIS Wird das Gaspedal betätigt,
kann das Fahrzeug die eingestellte
Geschwindigkeit überschreiten.
Wird das Gaspedal gedrückt gehalten:
erscheint auf dem Display für einige
Sekunden eine entsprechende
Meldung;
ist das System nicht in der Lage, den
Abstand zum vorausfahrenden
Fahrzeug zu kontrollieren. In diesem Fall
wird die Geschwindigkeit nur durch die
Stellung des Gaspedals bestimmt. Wird das Gaspedal losgelassen, kehrt
das System wieder zur normalen
Funktion zurück.
Das System kann
nichtdeaktiviert
werden
wenn das Bremspedal gedrückt wird;
wenn die Bremsen überhitzt sind;
wenn die elektrische Feststellbremse
aktiviert wurde;
wenn der Gangwählhebel auf P
(Parken), R (Rückwärtsgang) oder N
(Leerlauf) steht (Versionen mit
Automatikgetriebe oder
Automatikgetriebe mit
Doppelkupplung);
wenn der Schalthebel auf R
(Rückwärtsgang), im Leerlauf, oder auf
1. steht (erster Gang eingelegt)
(Versionen mit Schaltgetriebe);
wenn das Kupplungspedal gedrückt
wird (bei Versionen mit Schaltgetriebe);
wenn die Motordrehzahl über eine
Höchstgrenze hinaus geht (Sowohl bei
Versionen mit Schaltgetriebe, als auch
bei Versionen mit Automatikgetriebe/
Automatikgetriebe mit
Doppelkupplung), bzw. unter eine
Mindestgrenze (nur bei Versionen mit
Schaltgetriebe);
wenn die Fahrzeuggeschwindigkeit
nicht der einstellbaren Drehzahl
entspricht;
bei einem Eingriff des ESC-Systems
(oder ABS oder anderer
Kontrollsysteme der Fahrzeugstabilität),
bzw. wenn dieser gerade beendet
wurde;
wenn das ESC-System deaktiviert
wurde;
bei einer automatischen Bremsung
seitens des Full Brake Control-Systems
(wo vorgesehen);
wenn der Speed Limiter aktiviert
wurde;
wenn die elektronische Cruise
Control aktiviert wurde;
im Falle einer Störung des Systems;
wenn der Motor abgeschaltet wurde;
wenn der Radarsensor verschmutzt
ist (in diesem Fall muss der Bereich des
Stoßfängers gesäubert werden, in dem
sich der Sensor befindet).
Bei aktiviertem System führen die oben
beschriebenen Bedingungen ferner zu
einer Abschaltung, bzw. Deaktivierung
des Systems innerhalb von Zeitrahmen,
die entsprechend den Bedingungen
variieren können.
145

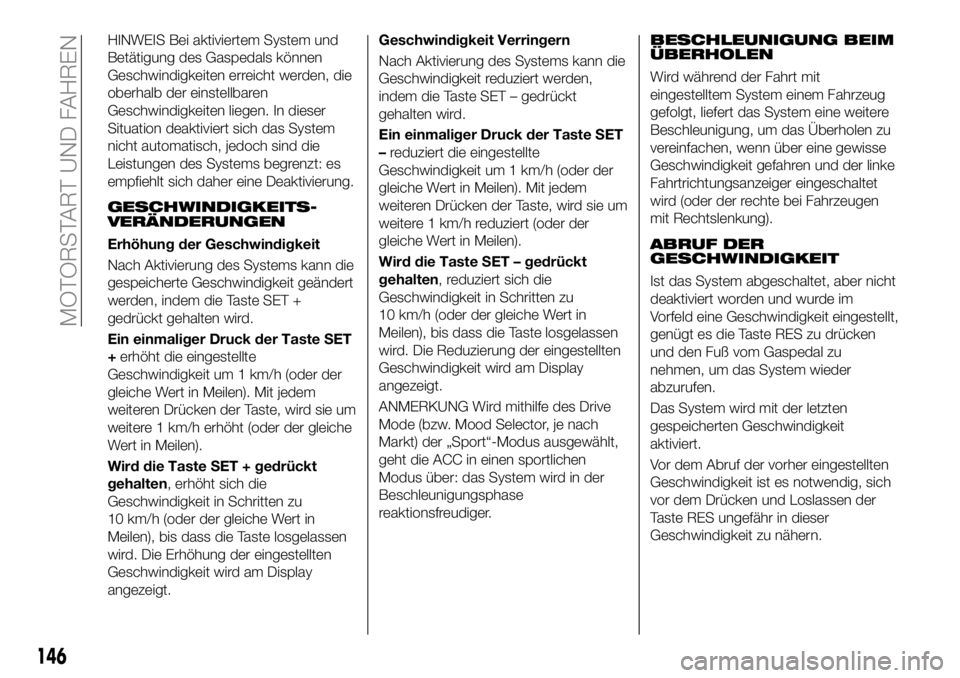

HINWEIS Bei aktiviertem System und
Betätigung des Gaspedals können
Geschwindigkeiten erreicht werden, die
oberhalb der einstellbaren
Geschwindigkeiten liegen. In dieser
Situation deaktiviert sich das System
nicht automatisch, jedoch sind die
Leistungen des Systems begrenzt: es
empfiehlt sich daher eine Deaktivierung.
GESCHWINDIGKEITS-
VERÄNDERUNGEN
Erhöhung der Geschwindigkeit
Nach Aktivierung des Systems kann die
gespeicherte Geschwindigkeit geändert
werden, indem die Taste SET +
gedrückt gehalten wird.
Ein einmaliger Druck der Taste SET
+erhöht die eingestellte
Geschwindigkeit um 1 km/h (oder der
gleiche Wert in Meilen). Mit jedem
weiteren Drücken der Taste, wird sie um
weitere 1 km/h erhöht (oder der gleiche
Wert in Meilen).
Wird die Taste SET + gedrückt
gehalten, erhöht sich die
Geschwindigkeit in Schritten zu
10 km/h (oder der gleiche Wert in
Meilen), bis dass die Taste losgelassen
wird. Die Erhöhung der eingestellten
Geschwindigkeit wird am Display
angezeigt. Geschwindigkeit Verringern
Nach Aktivierung des Systems kann die
Geschwindigkeit reduziert werden,
indem die Taste SET – gedrückt
gehalten wird.
Ein einmaliger Druck der Taste SET
–
reduziert die eingestellte
Geschwindigkeit um 1 km/h (oder der
gleiche Wert in Meilen). Mit jedem
weiteren Drücken der Taste, wird sie um
weitere 1 km/h reduziert (oder der
gleiche Wert in Meilen).
Wird die Taste SET – gedrückt
gehalten, reduziert sich die
Geschwindigkeit in Schritten zu
10 km/h (oder der gleiche Wert in
Meilen), bis dass die Taste losgelassen
wird. Die Reduzierung der eingestellten
Geschwindigkeit wird am Display
angezeigt.
ANMERKUNG Wird mithilfe des Drive
Mode (bzw. Mood Selector, je nach
Markt) der „Sport“-Modus ausgewählt,
geht die ACC in einen sportlichen
Modus über: das System wird in der
Beschleunigungsphase
reaktionsfreudiger.
BESCHLEUNIGUNG BEIM
ÜBERHOLEN
Wird während der Fahrt mit
eingestelltem System einem Fahrzeug
gefolgt, liefert das System eine weitere
Beschleunigung, um das Überholen zu
vereinfachen, wenn über eine gewisse
Geschwindigkeit gefahren und der linke
Fahrtrichtungsanzeiger eingeschaltet
wird (oder der rechte bei Fahrzeugen
mit Rechtslenkung).
ABRUF DER
GESCHWINDIGKEIT
Ist das System abgeschaltet, aber nicht
deaktiviert worden und wurde im
Vorfeld eine Geschwindigkeit eingestellt,
genügt es die Taste RES zu drücken
und den Fuß vom Gaspedal zu
nehmen, um das System wieder
abzurufen.
Das System wird mit der letzten
gespeicherten Geschwindigkeit
aktiviert.
Vor dem Abruf der vorher eingestellten
Geschwindigkeit ist es notwendig, sich
vor dem Drücken und Loslassen der
Taste RES ungefähr in dieser
Geschwindigkeit zu nähern.
146
MOTORSTART UND FAHREN

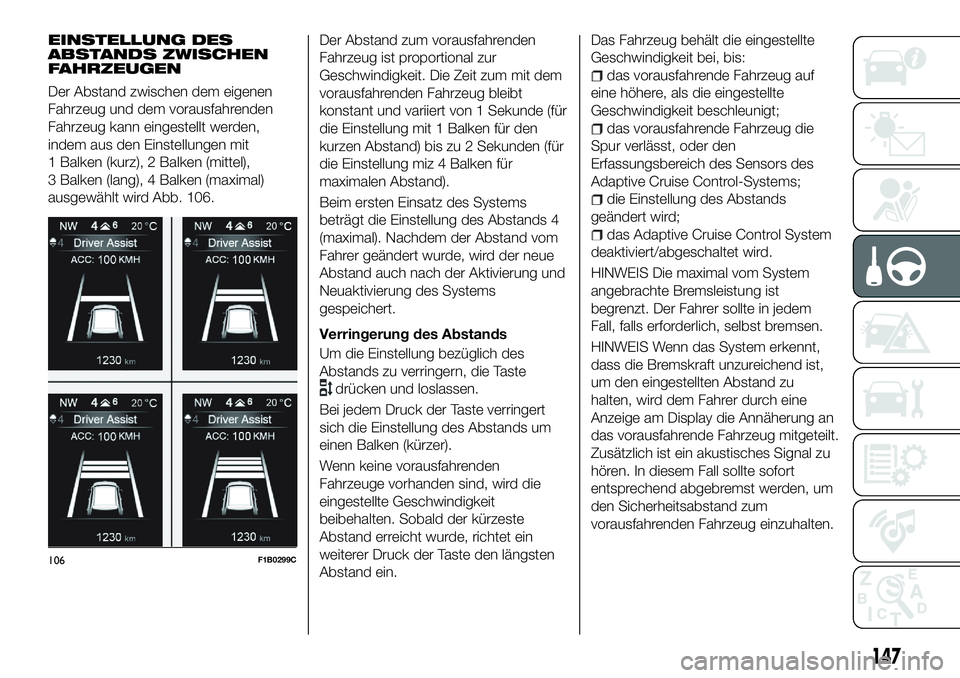

EINSTELLUNG DES
ABSTANDS ZWISCHEN
FAHRZEUGEN
Der Abstand zwischen dem eigenen
Fahrzeug und dem vorausfahrenden
Fahrzeug kann eingestellt werden,
indem aus den Einstellungen mit
1 Balken (kurz), 2 Balken (mittel),
3 Balken (lang), 4 Balken (maximal)
ausgewählt wird Abb. 106.Der Abstand zum vorausfahrenden
Fahrzeug ist proportional zur
Geschwindigkeit. Die Zeit zum mit dem
vorausfahrenden Fahrzeug bleibt
konstant und variiert von 1 Sekunde (für
die Einstellung mit 1 Balken für den
kurzen Abstand) bis zu 2 Sekunden (für
die Einstellung miz 4 Balken für
maximalen Abstand).
Beim ersten Einsatz des Systems
beträgt die Einstellung des Abstands 4
(maximal). Nachdem der Abstand vom
Fahrer geändert wurde, wird der neue
Abstand auch nach der Aktivierung und
Neuaktivierung des Systems
gespeichert.
Verringerung des Abstands
Um die Einstellung bezüglich des
Abstands zu verringern, die Taste
drücken und loslassen.
Bei jedem Druck der Taste verringert
sich die Einstellung des Abstands um
einen Balken (kürzer).
Wenn keine vorausfahrenden
Fahrzeuge vorhanden sind, wird die
eingestellte Geschwindigkeit
beibehalten. Sobald der kürzeste
Abstand erreicht wurde, richtet ein
weiterer Druck der Taste den längsten
Abstand ein. Das Fahrzeug behält die eingestellte
Geschwindigkeit bei, bis:
das vorausfahrende Fahrzeug auf
eine höhere, als die eingestellte
Geschwindigkeit beschleunigt;
das vorausfahrende Fahrzeug die
Spur verlässt, oder den
Erfassungsbereich des Sensors des
Adaptive Cruise Control-Systems;
die Einstellung des Abstands
geändert wird;
das Adaptive Cruise Control System
deaktiviert/abgeschaltet wird.
HINWEIS Die maximal vom System
angebrachte Bremsleistung ist
begrenzt. Der Fahrer sollte in jedem
Fall, falls erforderlich, selbst bremsen.
HINWEIS Wenn das System erkennt,
dass die Bremskraft unzureichend ist,
um den eingestellten Abstand zu
halten, wird dem Fahrer durch eine
Anzeige am Display die Annäherung an
das vorausfahrende Fahrzeug mitgeteilt.
Zusätzlich ist ein akustisches Signal zu
hören. In diesem Fall sollte sofort
entsprechend abgebremst werden, um
den Sicherheitsabstand zum
vorausfahrenden Fahrzeug einzuhalten.
106F1B0299C
147

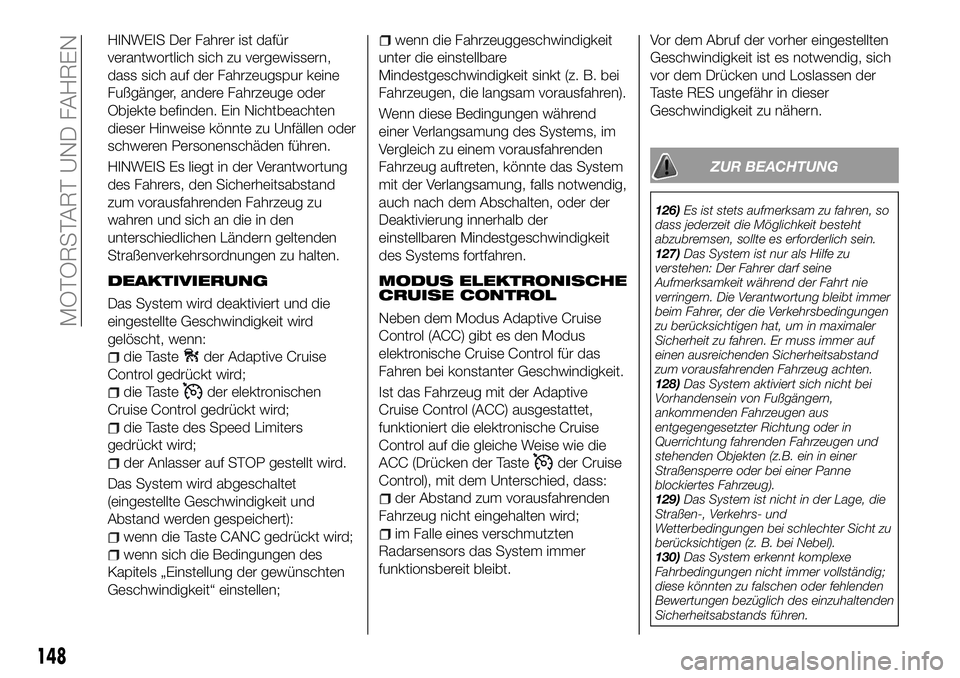

HINWEIS Der Fahrer ist dafür
verantwortlich sich zu vergewissern,
dass sich auf der Fahrzeugspur keine
Fußgänger, andere Fahrzeuge oder
Objekte befinden. Ein Nichtbeachten
dieser Hinweise könnte zu Unfällen oder
schweren Personenschäden führen.
HINWEIS Es liegt in der Verantwortung
des Fahrers, den Sicherheitsabstand
zum vorausfahrenden Fahrzeug zu
wahren und sich an die in den
unterschiedlichen Ländern geltenden
Straßenverkehrsordnungen zu halten.
DEAKTIVIERUNG
Das System wird deaktiviert und die
eingestellte Geschwindigkeit wird
gelöscht, wenn:
die Tasteder Adaptive Cruise
Control gedrückt wird;
die Tasteder elektronischen
Cruise Control gedrückt wird;
die Taste des Speed Limiters
gedrückt wird;
der Anlasser auf STOP gestellt wird.
Das System wird abgeschaltet
(eingestellte Geschwindigkeit und
Abstand werden gespeichert):
wenn die Taste CANC gedrückt wird;
wenn sich die Bedingungen des
Kapitels „Einstellung der gewünschten
Geschwindigkeit“ einstellen;
wenn die Fahrzeuggeschwindigkeit
unter die einstellbare
Mindestgeschwindigkeit sinkt (z. B. bei
Fahrzeugen, die langsam vorausfahren).
Wenn diese Bedingungen während
einer Verlangsamung des Systems, im
Vergleich zu einem vorausfahrenden
Fahrzeug auftreten, könnte das System
mit der Verlangsamung, falls notwendig,
auch nach dem Abschalten, oder der
Deaktivierung innerhalb der
einstellbaren Mindestgeschwindigkeit
des Systems fortfahren.
MODUS ELEKTRONISCHE
CRUISE CONTROL
Neben dem Modus Adaptive Cruise
Control (ACC) gibt es den Modus
elektronische Cruise Control für das
Fahren bei konstanter Geschwindigkeit.
Ist das Fahrzeug mit der Adaptive
Cruise Control (ACC) ausgestattet,
funktioniert die elektronische Cruise
Control auf die gleiche Weise wie die
ACC (Drücken der Taste
der Cruise
Control), mit dem Unterschied, dass:
der Abstand zum vorausfahrenden
Fahrzeug nicht eingehalten wird;
im Falle eines verschmutzten
Radarsensors das System immer
funktionsbereit bleibt. Vor dem Abruf der vorher eingestellten
Geschwindigkeit ist es notwendig, sich
vor dem Drücken und Loslassen der
Taste RES ungefähr in dieser
Geschwindigkeit zu nähern.
ZUR BEACHTUNG
126)
Es ist stets aufmerksam zu fahren, so
dass jederzeit die Möglichkeit besteht
abzubremsen, sollte es erforderlich sein.
127) Das System ist nur als Hilfe zu
verstehen: Der Fahrer darf seine
Aufmerksamkeit während der Fahrt nie
verringern. Die Verantwortung bleibt immer
beim Fahrer, der die Verkehrsbedingungen
zu berücksichtigen hat, um in maximaler
Sicherheit zu fahren. Er muss immer auf
einen ausreichenden Sicherheitsabstand
zum vorausfahrenden Fahrzeug achten.
128) Das System aktiviert sich nicht bei
Vorhandensein von Fußgängern,
ankommenden Fahrzeugen aus
entgegengesetzter Richtung oder in
Querrichtung fahrenden Fahrzeugen und
stehenden Objekten (z.B. ein in einer
Straßensperre oder bei einer Panne
blockiertes Fahrzeug).
129) Das System ist nicht in der Lage, die
Straßen-, Verkehrs- und
Wetterbedingungen bei schlechter Sicht zu
berücksichtigen (z. B. bei Nebel).
130) Das System erkennt komplexe
Fahrbedingungen nicht immer vollständig;
diese könnten zu falschen oder fehlenden
Bewertungen bezüglich des einzuhaltenden
Sicherheitsabstands führen.
148
MOTORSTART UND FAHREN

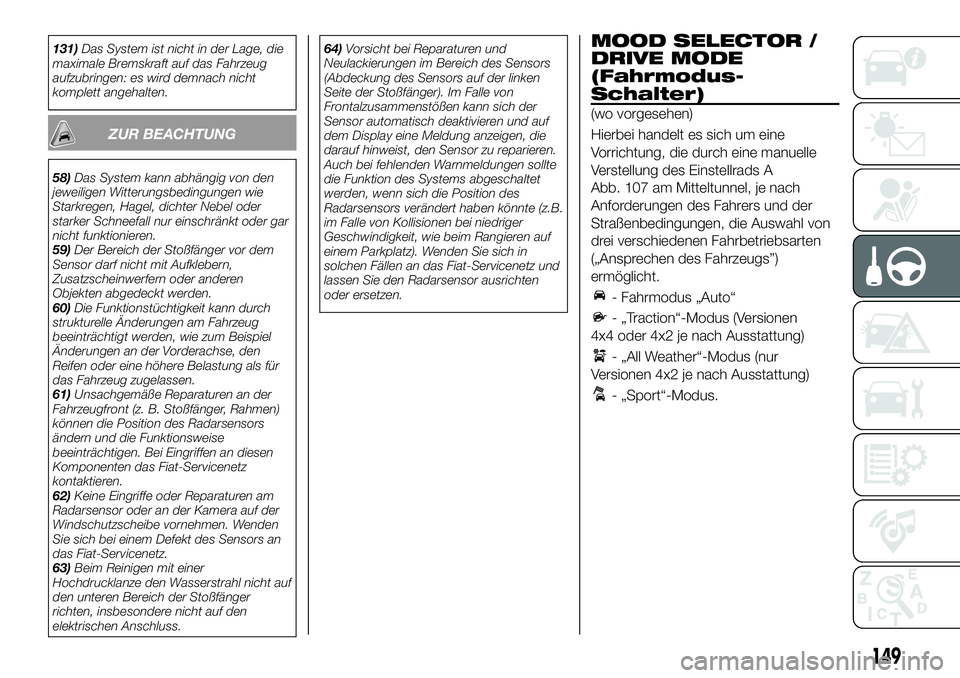

131)Das System ist nicht in der Lage, die
maximale Bremskraft auf das Fahrzeug
aufzubringen: es wird demnach nicht
komplett angehalten.
ZUR BEACHTUNG
58) Das System kann abhängig von den
jeweiligen Witterungsbedingungen wie
Starkregen, Hagel, dichter Nebel oder
starker Schneefall nur einschränkt oder gar
nicht funktionieren.
59) Der Bereich der Stoßfänger vor dem
Sensor darf nicht mit Aufklebern,
Zusatzscheinwerfern oder anderen
Objekten abgedeckt werden.
60) Die Funktionstüchtigkeit kann durch
strukturelle Änderungen am Fahrzeug
beeinträchtigt werden, wie zum Beispiel
Änderungen an der Vorderachse, den
Reifen oder eine höhere Belastung als für
das Fahrzeug zugelassen.
61) Unsachgemäße Reparaturen an der
Fahrzeugfront (z. B. Stoßfänger, Rahmen)
können die Position des Radarsensors
ändern und die Funktionsweise
beeinträchtigen. Bei Eingriffen an diesen
Komponenten das Fiat-Servicenetz
kontaktieren.
62) Keine Eingriffe oder Reparaturen am
Radarsensor oder an der Kamera auf der
Windschutzscheibe vornehmen. Wenden
Sie sich bei einem Defekt des Sensors an
das Fiat-Servicenetz.
63) Beim Reinigen mit einer
Hochdrucklanze den Wasserstrahl nicht auf
den unteren Bereich der Stoßfänger
richten, insbesondere nicht auf den
elektrischen Anschluss. 64)
Vorsicht bei Reparaturen und
Neulackierungen im Bereich des Sensors
(Abdeckung des Sensors auf der linken
Seite der Stoßfänger). Im Falle von
Frontalzusammenstößen kann sich der
Sensor automatisch deaktivieren und auf
dem Display eine Meldung anzeigen, die
darauf hinweist, den Sensor zu reparieren.
Auch bei fehlenden Warnmeldungen sollte
die Funktion des Systems abgeschaltet
werden, wenn sich die Position des
Radarsensors verändert haben könnte (z.B.
im Falle von Kollisionen bei niedriger
Geschwindigkeit, wie beim Rangieren auf
einem Parkplatz). Wenden Sie sich in
solchen Fällen an das Fiat-Servicenetz und
lassen Sie den Radarsensor ausrichten
oder ersetzen.
MOOD SELECTOR /
DRIVE MODE
(Fahrmodus-
Schalter)
(wo vorgesehen)
Hierbei handelt es sich um eine
Vorrichtung, die durch eine manuelle
Verstellung des Einstellrads A
Abb. 107 am Mitteltunnel, je nach
Anforderungen des Fahrers und der
Straßenbedingungen, die Auswahl von
drei verschiedenen Fahrbetriebsarten
(„Ansprechen des Fahrzeugs”)
ermöglicht.
- Fahrmodus „Auto“
- „Traction“-Modus (Versionen
4x4 oder 4x2 je nach Ausstattung)
- „All Weather“-Modus (nur
Versionen 4x2 je nach Ausstattung)
- „Sport“-Modus.
149

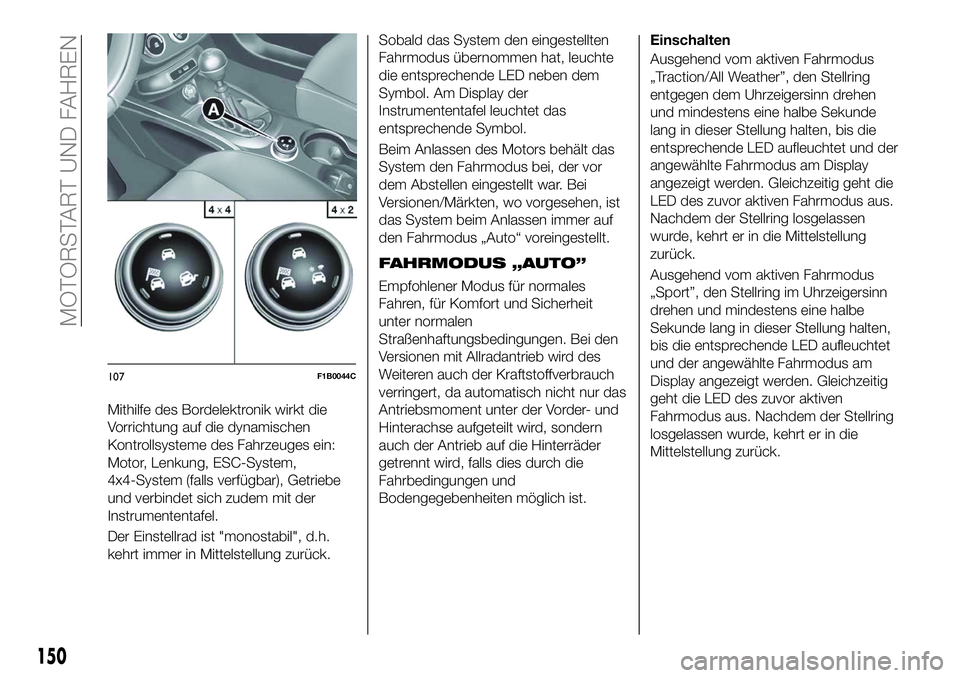

Mithilfe des Bordelektronik wirkt die
Vorrichtung auf die dynamischen
Kontrollsysteme des Fahrzeuges ein:
Motor, Lenkung, ESC-System,
4x4-System (falls verfügbar), Getriebe
und verbindet sich zudem mit der
Instrumententafel.
Der Einstellrad ist "monostabil", d.h.
kehrt immer in Mittelstellung zurück.Sobald das System den eingestellten
Fahrmodus übernommen hat, leuchte
die entsprechende LED neben dem
Symbol. Am Display der
Instrumententafel leuchtet das
entsprechende Symbol.
Beim Anlassen des Motors behält das
System den Fahrmodus bei, der vor
dem Abstellen eingestellt war. Bei
Versionen/Märkten, wo vorgesehen, ist
das System beim Anlassen immer auf
den Fahrmodus „Auto“ voreingestellt.
FAHRMODUS „AUTO”
Empfohlener Modus für normales
Fahren, für Komfort und Sicherheit
unter normalen
Straßenhaftungsbedingungen. Bei den
Versionen mit Allradantrieb wird des
Weiteren auch der Kraftstoffverbrauch
verringert, da automatisch nicht nur das
Antriebsmoment unter der Vorder- und
Hinterachse aufgeteilt wird, sondern
auch der Antrieb auf die Hinterräder
getrennt wird, falls dies durch die
Fahrbedingungen und
Bodengegebenheiten möglich ist.
Einschalten
Ausgehend vom aktiven Fahrmodus
„Traction/All Weather”, den Stellring
entgegen dem Uhrzeigersinn drehen
und mindestens eine halbe Sekunde
lang in dieser Stellung halten, bis die
entsprechende LED aufleuchtet und der
angewählte Fahrmodus am Display
angezeigt werden. Gleichzeitig geht die
LED des zuvor aktiven Fahrmodus aus.
Nachdem der Stellring losgelassen
wurde, kehrt er in die Mittelstellung
zurück.
Ausgehend vom aktiven Fahrmodus
„Sport”, den Stellring im Uhrzeigersinn
drehen und mindestens eine halbe
Sekunde lang in dieser Stellung halten,
bis die entsprechende LED aufleuchtet
und der angewählte Fahrmodus am
Display angezeigt werden. Gleichzeitig
geht die LED des zuvor aktiven
Fahrmodus aus. Nachdem der Stellring
losgelassen wurde, kehrt er in die
Mittelstellung zurück.
107F1B0044C
150
MOTORSTART UND FAHREN
