2018 FIAT 500X Betriebsanleitung (in German)

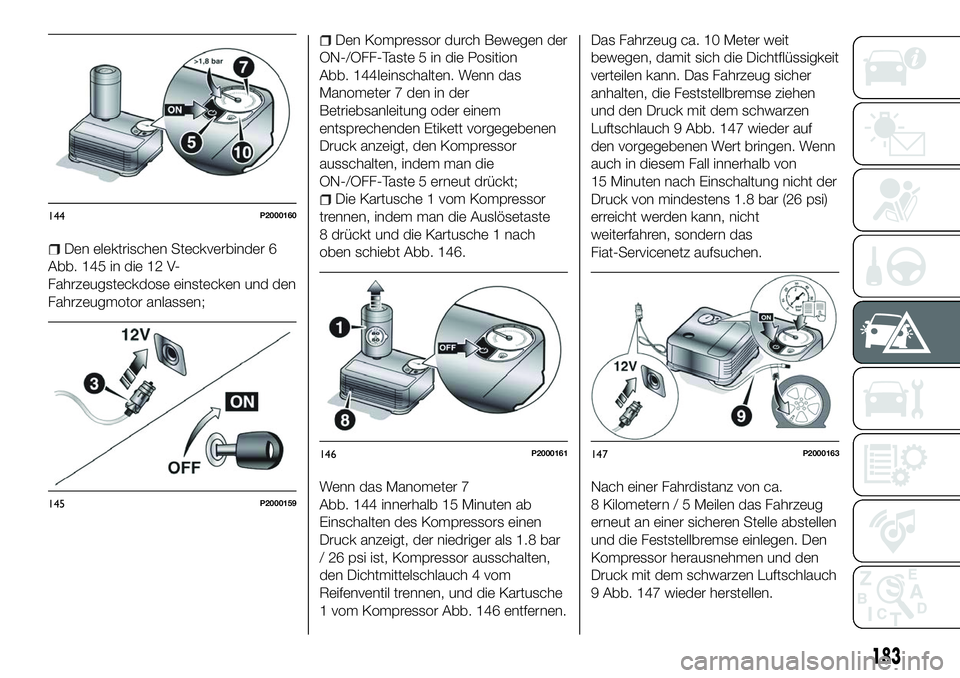

Den elektrischen Steckverbinder 6
Abb. 145 in die 12 V-
Fahrzeugsteckdose einstecken und den
Fahrzeugmotor anlassen;
Den Kompressor durch Bewegen der
ON-/OFF-Taste 5 in die Position
Abb. 144Ieinschalten. Wenn das
Manometer 7 den in der
Betriebsanleitung oder einem
entsprechenden Etikett vorgegebenen
Druck anzeigt, den Kompressor
ausschalten, indem man die
ON-/OFF-Taste 5 erneut drückt;
Die Kartusche 1 vom Kompressor
trennen, indem man die Auslösetaste
8 drückt und die Kartusche 1 nach
oben schiebt Abb. 146.
Wenn das Manometer 7
Abb. 144 innerhalb 15 Minuten ab
Einschalten des Kompressors einen
Druck anzeigt, der niedriger als 1.8 bar
/ 26 psi ist, Kompressor ausschalten,
den Dichtmittelschlauch 4 vom
Reifenventil trennen, und die Kartusche
1 vom Kompressor Abb. 146 entfernen. Das Fahrzeug ca. 10 Meter weit
bewegen, damit sich die Dichtflüssigkeit
verteilen kann. Das Fahrzeug sicher
anhalten, die Feststellbremse ziehen
und den Druck mit dem schwarzen
Luftschlauch 9 Abb. 147 wieder auf
den vorgegebenen Wert bringen. Wenn
auch in diesem Fall innerhalb von
15 Minuten nach Einschaltung nicht der
Druck von mindestens 1.8 bar (26 psi)
erreicht werden kann, nicht
weiterfahren, sondern das
Fiat-Servicenetz aufsuchen.
Nach einer Fahrdistanz von ca.
8 Kilometern / 5 Meilen das Fahrzeug
erneut an einer sicheren Stelle abstellen
und die Feststellbremse einlegen. Den
Kompressor herausnehmen und den
Druck mit dem schwarzen Luftschlauch
9 Abb. 147 wieder herstellen.144P2000160
145P2000159
146P2000161147P2000163
183

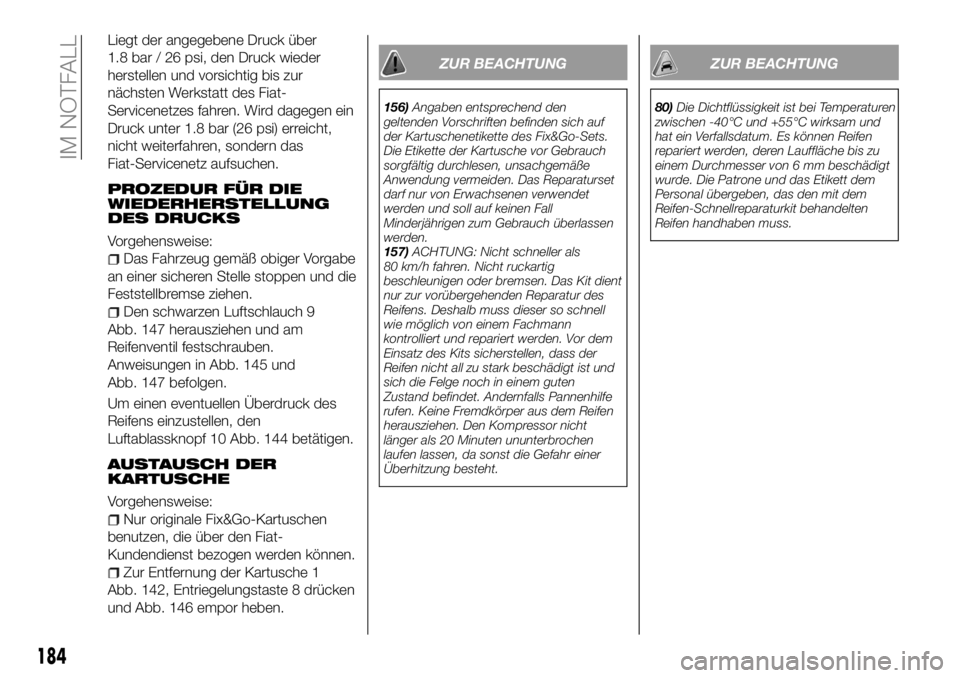

Liegt der angegebene Druck über
1.8 bar / 26 psi, den Druck wieder
herstellen und vorsichtig bis zur
nächsten Werkstatt des Fiat-
Servicenetzes fahren. Wird dagegen ein
Druck unter 1.8 bar (26 psi) erreicht,
nicht weiterfahren, sondern das
Fiat-Servicenetz aufsuchen.
PROZEDUR FÜR DIE
WIEDERHERSTELLUNG
DES DRUCKS
Vorgehensweise:
Das Fahrzeug gemäß obiger Vorgabe
an einer sicheren Stelle stoppen und die
Feststellbremse ziehen.
Den schwarzen Luftschlauch 9
Abb. 147 herausziehen und am
Reifenventil festschrauben.
Anweisungen in Abb. 145 und
Abb. 147 befolgen.
Um einen eventuellen Überdruck des
Reifens einzustellen, den
Luftablassknopf 10 Abb. 144 betätigen.
AUSTAUSCH DER
KARTUSCHE
Vorgehensweise:
Nur originale Fix&Go-Kartuschen
benutzen, die über den Fiat-
Kundendienst bezogen werden können.
Zur Entfernung der Kartusche 1
Abb. 142, Entriegelungstaste 8 drücken
und Abb. 146 empor heben.
ZUR BEACHTUNG
156) Angaben entsprechend den
geltenden Vorschriften befinden sich auf
der Kartuschenetikette des Fix&Go-Sets.
Die Etikette der Kartusche vor Gebrauch
sorgfältig durchlesen, unsachgemäße
Anwendung vermeiden. Das Reparaturset
darf nur von Erwachsenen verwendet
werden und soll auf keinen Fall
Minderjährigen zum Gebrauch überlassen
werden.
157) ACHTUNG: Nicht schneller als
80 km/h fahren. Nicht ruckartig
beschleunigen oder bremsen. Das Kit dient
nur zur vorübergehenden Reparatur des
Reifens. Deshalb muss dieser so schnell
wie möglich von einem Fachmann
kontrolliert und repariert werden. Vor dem
Einsatz des Kits sicherstellen, dass der
Reifen nicht all zu stark beschädigt ist und
sich die Felge noch in einem guten
Zustand befindet. Andernfalls Pannenhilfe
rufen. Keine Fremdkörper aus dem Reifen
herausziehen. Den Kompressor nicht
länger als 20 Minuten ununterbrochen
laufen lassen, da sonst die Gefahr einer
Überhitzung besteht.
ZUR BEACHTUNG
80) Die Dichtflüssigkeit ist bei Temperaturen
zwischen -40°C und +55°C wirksam und
hat ein Verfallsdatum. Es können Reifen
repariert werden, deren Lauffläche bis zu
einem Durchmesser von 6 mm beschädigt
wurde. Die Patrone und das Etikett dem
Personal übergeben, das den mit dem
Reifen-Schnellreparaturkit behandelten
Reifen handhaben muss.
184
IM NOTFALL

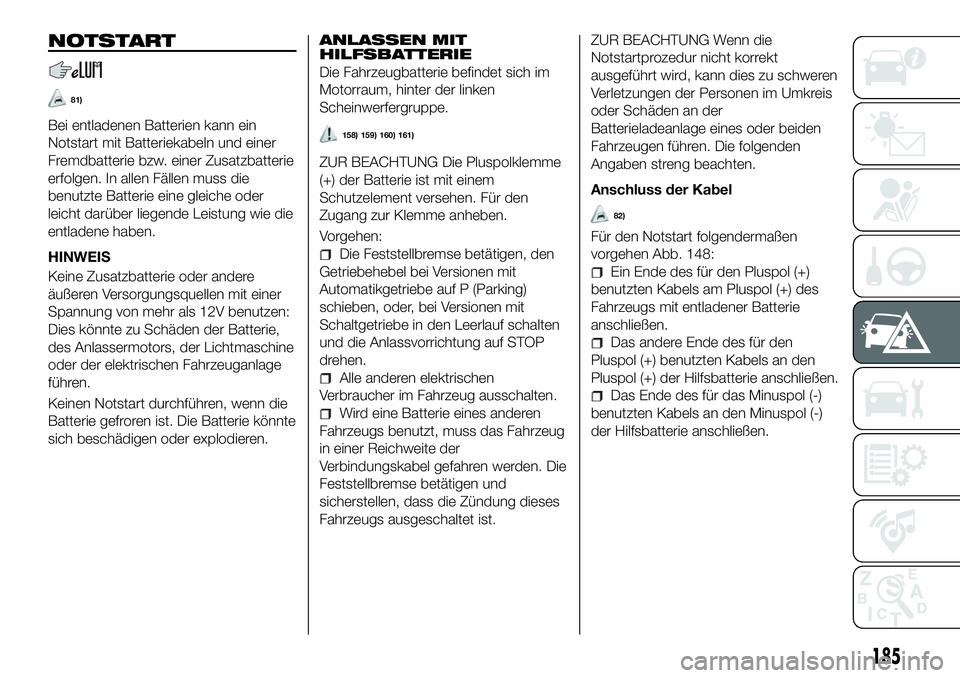

NOTSTART
81)
Bei entladenen Batterien kann ein
Notstart mit Batteriekabeln und einer
Fremdbatterie bzw. einer Zusatzbatterie
erfolgen. In allen Fällen muss die
benutzte Batterie eine gleiche oder
leicht darüber liegende Leistung wie die
entladene haben.
HINWEIS
Keine Zusatzbatterie oder andere
äußeren Versorgungsquellen mit einer
Spannung von mehr als 12V benutzen:
Dies könnte zu Schäden der Batterie,
des Anlassermotors, der Lichtmaschine
oder der elektrischen Fahrzeuganlage
führen.
Keinen Notstart durchführen, wenn die
Batterie gefroren ist. Die Batterie könnte
sich beschädigen oder explodieren.
ANLASSEN MIT
HILFSBATTERIE
Die Fahrzeugbatterie befindet sich im
Motorraum, hinter der linken
Scheinwerfergruppe.
158) 159) 160) 161)
ZUR BEACHTUNG Die Pluspolklemme
(+) der Batterie ist mit einem
Schutzelement versehen. Für den
Zugang zur Klemme anheben.
Vorgehen:
Die Feststellbremse betätigen, den
Getriebehebel bei Versionen mit
Automatikgetriebe auf P (Parking)
schieben, oder, bei Versionen mit
Schaltgetriebe in den Leerlauf schalten
und die Anlassvorrichtung auf STOP
drehen.
Alle anderen elektrischen
Verbraucher im Fahrzeug ausschalten.
Wird eine Batterie eines anderen
Fahrzeugs benutzt, muss das Fahrzeug
in einer Reichweite der
Verbindungskabel gefahren werden. Die
Feststellbremse betätigen und
sicherstellen, dass die Zündung dieses
Fahrzeugs ausgeschaltet ist.
ZUR BEACHTUNG Wenn die
Notstartprozedur nicht korrekt
ausgeführt wird, kann dies zu schweren
Verletzungen der Personen im Umkreis
oder Schäden an der
Batterieladeanlage eines oder beiden
Fahrzeugen führen. Die folgenden
Angaben streng beachten.
Anschluss der Kabel
82)
Für den Notstart folgendermaßen
vorgehen Abb. 148:
Ein Ende des für den Pluspol (+)
benutzten Kabels am Pluspol (+) des
Fahrzeugs mit entladener Batterie
anschließen.
Das andere Ende des für den
Pluspol (+) benutzten Kabels an den
Pluspol (+) der Hilfsbatterie anschließen.
Das Ende des für das Minuspol (-)
benutzten Kabels an den Minuspol (-)
der Hilfsbatterie anschließen.
185

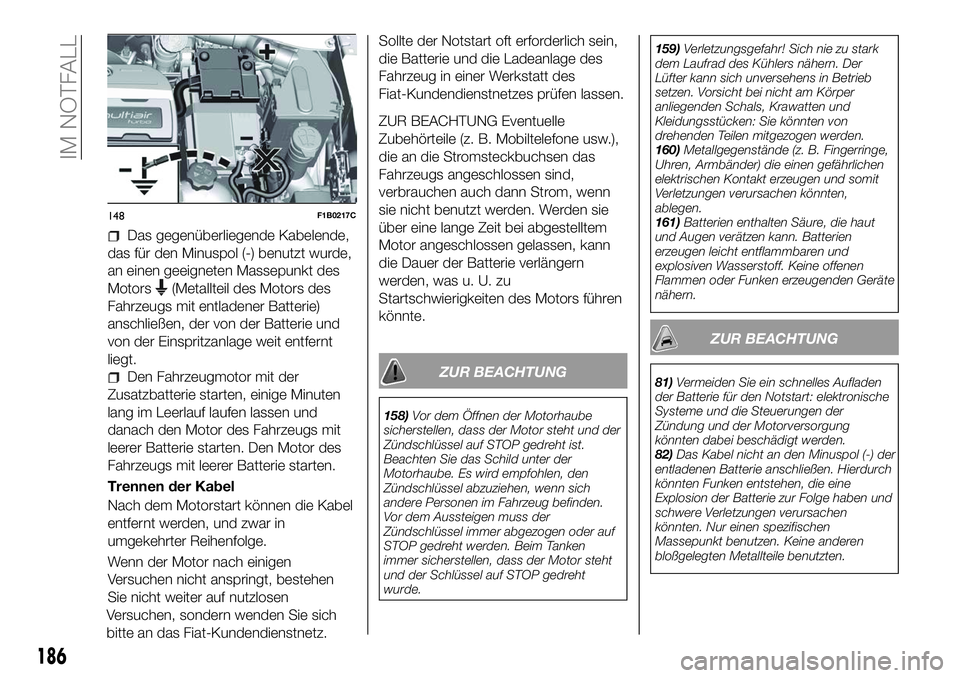

Das gegenüberliegende Kabelende,
das für den Minuspol (-) benutzt wurde,
an einen geeigneten Massepunkt des
Motors
(Metallteil des Motors des
Fahrzeugs mit entladener Batterie)
anschließen, der von der Batterie und
von der Einspritzanlage weit entfernt
liegt.
Den Fahrzeugmotor mit der
Zusatzbatterie starten, einige Minuten
lang im Leerlauf laufen lassen und
danach den Motor des Fahrzeugs mit
leerer Batterie starten. Den Motor des
Fahrzeugs mit leerer Batterie starten.
Trennen der Kabel
Nach dem Motorstart können die Kabel
entfernt werden, und zwar in
umgekehrter Reihenfolge.
Wenn der Motor nach einigen
Versuchen nicht anspringt, bestehen
Sie nicht weiter auf nutzlosen
Versuchen, sondern wenden Sie sich
bitte an das Fiat-Kundendienstnetz. Sollte der Notstart oft erforderlich sein,
die Batterie und die Ladeanlage des
Fahrzeug in einer Werkstatt des
Fiat-Kundendienstnetzes prüfen lassen.
ZUR BEACHTUNG Eventuelle
Zubehörteile (z. B. Mobiltelefone usw.),
die an die Stromsteckbuchsen das
Fahrzeugs angeschlossen sind,
verbrauchen auch dann Strom, wenn
sie nicht benutzt werden. Werden sie
über eine lange Zeit bei abgestelltem
Motor angeschlossen gelassen, kann
die Dauer der Batterie verlängern
werden, was u. U. zu
Startschwierigkeiten des Motors führen
könnte.
ZUR BEACHTUNG
158)
Vor dem Öffnen der Motorhaube
sicherstellen, dass der Motor steht und der
Zündschlüssel auf STOP gedreht ist.
Beachten Sie das Schild unter der
Motorhaube. Es wird empfohlen, den
Zündschlüssel abzuziehen, wenn sich
andere Personen im Fahrzeug befinden.
Vor dem Aussteigen muss der
Zündschlüssel immer abgezogen oder auf
STOP gedreht werden. Beim Tanken
immer sicherstellen, dass der Motor steht
und der Schlüssel auf STOP gedreht
wurde. 159)
Verletzungsgefahr! Sich nie zu stark
dem Laufrad des Kühlers nähern. Der
Lüfter kann sich unversehens in Betrieb
setzen. Vorsicht bei nicht am Körper
anliegenden Schals, Krawatten und
Kleidungsstücken: Sie könnten von
drehenden Teilen mitgezogen werden.
160) Metallgegenstände (z. B. Fingerringe,
Uhren, Armbänder) die einen gefährlichen
elektrischen Kontakt erzeugen und somit
Verletzungen verursachen könnten,
ablegen.
161) Batterien enthalten Säure, die haut
und Augen verätzen kann. Batterien
erzeugen leicht entflammbaren und
explosiven Wasserstoff. Keine offenen
Flammen oder Funken erzeugenden Geräte
nähern.
ZUR BEACHTUNG
81) Vermeiden Sie ein schnelles Aufladen
der Batterie für den Notstart: elektronische
Systeme und die Steuerungen der
Zündung und der Motorversorgung
könnten dabei beschädigt werden.
82) Das Kabel nicht an den Minuspol (-) der
entladenen Batterie anschließen. Hierdurch
könnten Funken entstehen, die eine
Explosion der Batterie zur Folge haben und
schwere Verletzungen verursachen
könnten. Nur einen spezifischen
Massepunkt benutzen. Keine anderen
bloßgelegten Metallteile benutzten.
148F1B0217C
186
IM NOTFALL

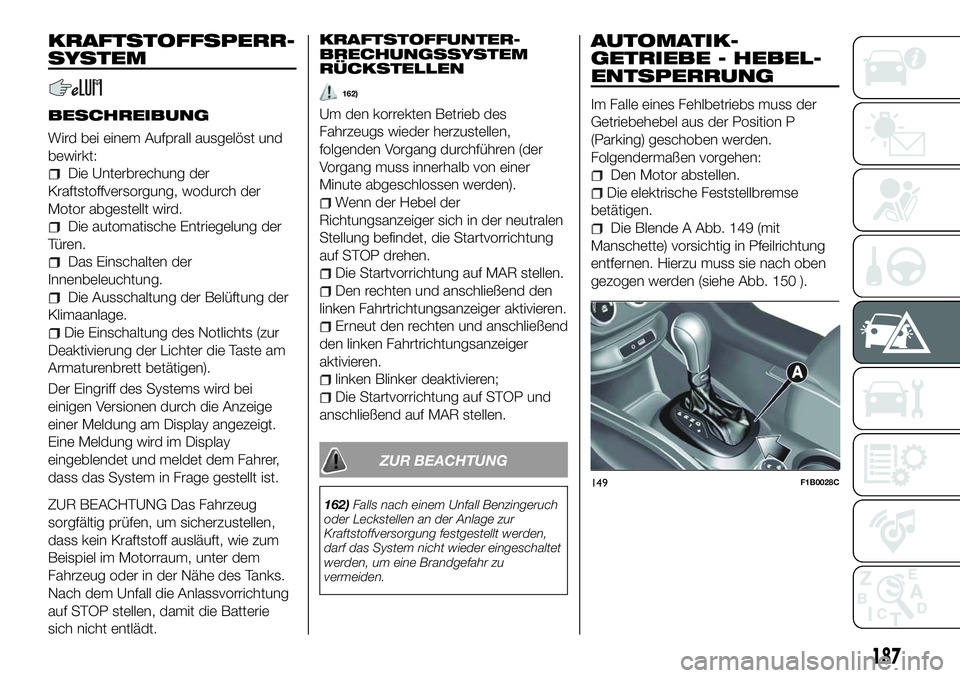

KRAFTSTOFFSPERR-
SYSTEM
BESCHREIBUNG
Wird bei einem Aufprall ausgelöst und
bewirkt:
Die Unterbrechung der
Kraftstoffversorgung, wodurch der
Motor abgestellt wird.
Die automatische Entriegelung der
Türen.
Das Einschalten der
Innenbeleuchtung.
Die Ausschaltung der Belüftung der
Klimaanlage.
Die Einschaltung des Notlichts (zur
Deaktivierung der Lichter die Taste am
Armaturenbrett betätigen).
Der Eingriff des Systems wird bei
einigen Versionen durch die Anzeige
einer Meldung am Display angezeigt.
Eine Meldung wird im Display
eingeblendet und meldet dem Fahrer,
dass das System in Frage gestellt ist.
ZUR BEACHTUNG Das Fahrzeug
sorgfältig prüfen, um sicherzustellen,
dass kein Kraftstoff ausläuft, wie zum
Beispiel im Motorraum, unter dem
Fahrzeug oder in der Nähe des Tanks.
Nach dem Unfall die Anlassvorrichtung
auf STOP stellen, damit die Batterie
sich nicht entlädt. KRAFTSTOFFUNTER-
BRECHUNGSSYSTEM
RÜCKSTELLEN
162)
Um den korrekten Betrieb des
Fahrzeugs wieder herzustellen,
folgenden Vorgang durchführen (der
Vorgang muss innerhalb von einer
Minute abgeschlossen werden).
Wenn der Hebel der
Richtungsanzeiger sich in der neutralen
Stellung befindet, die Startvorrichtung
auf STOP drehen.
Die Startvorrichtung auf MAR stellen.
Den rechten und anschließend den
linken Fahrtrichtungsanzeiger aktivieren.
Erneut den rechten und anschließend
den linken Fahrtrichtungsanzeiger
aktivieren.
linken Blinker deaktivieren;
Die Startvorrichtung auf STOP und
anschließend auf MAR stellen.
ZUR BEACHTUNG
162) Falls nach einem Unfall Benzingeruch
oder Leckstellen an der Anlage zur
Kraftstoffversorgung festgestellt werden,
darf das System nicht wieder eingeschaltet
werden, um eine Brandgefahr zu
vermeiden.
AUTOMATIK-
GETRIEBE - HEBEL-
ENTSPERRUNG
Im Falle eines Fehlbetriebs muss der
Getriebehebel aus der Position P
(Parking) geschoben werden.
Folgendermaßen vorgehen:
Den Motor abstellen.
Die elektrische Feststellbremse
betätigen.
Die Blende A Abb. 149 (mit
Manschette) vorsichtig in Pfeilrichtung
entfernen. Hierzu muss sie nach oben
gezogen werden (siehe Abb. 150 ).
149F1B0028C
187

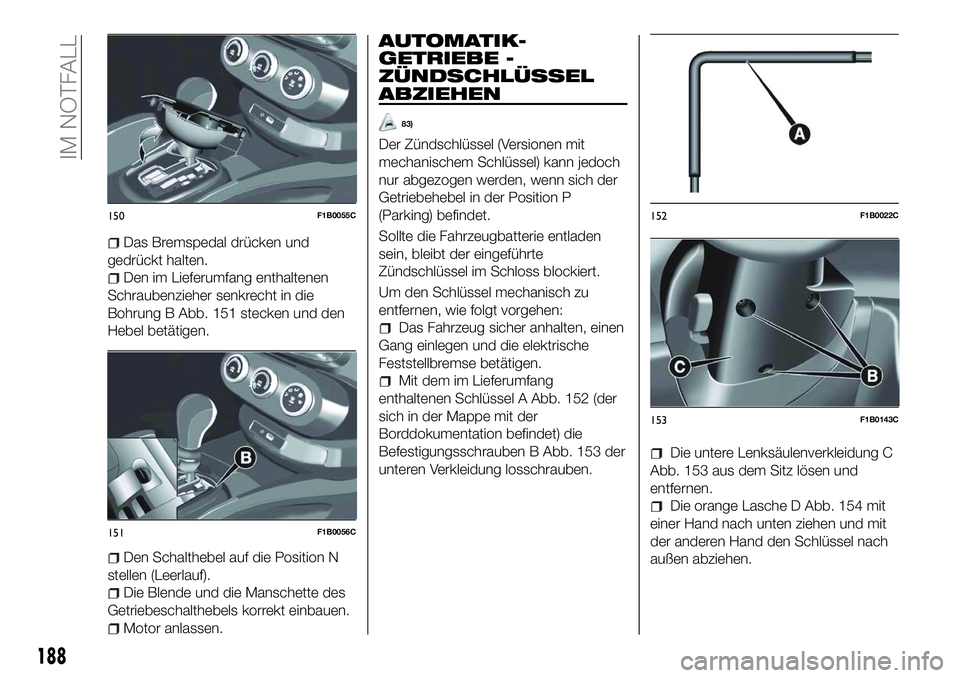

Das Bremspedal drücken und
gedrückt halten.
Den im Lieferumfang enthaltenen
Schraubenzieher senkrecht in die
Bohrung B Abb. 151 stecken und den
Hebel betätigen.
Den Schalthebel auf die Position N
stellen (Leerlauf).
Die Blende und die Manschette des
Getriebeschalthebels korrekt einbauen.
Motor anlassen.
AUTOMATIK-
GETRIEBE -
ZÜNDSCHLÜSSEL
ABZIEHEN
83)
Der Zündschlüssel (Versionen mit
mechanischem Schlüssel) kann jedoch
nur abgezogen werden, wenn sich der
Getriebehebel in der Position P
(Parking) befindet.
Sollte die Fahrzeugbatterie entladen
sein, bleibt der eingeführte
Zündschlüssel im Schloss blockiert.
Um den Schlüssel mechanisch zu
entfernen, wie folgt vorgehen:
Das Fahrzeug sicher anhalten, einen
Gang einlegen und die elektrische
Feststellbremse betätigen.
Mit dem im Lieferumfang
enthaltenen Schlüssel A Abb. 152 (der
sich in der Mappe mit der
Borddokumentation befindet) die
Befestigungsschrauben B Abb. 153 der
unteren Verkleidung losschrauben.
Die untere Lenksäulenverkleidung C
Abb. 153 aus dem Sitz lösen und
entfernen.
Die orange Lasche D Abb. 154 mit
einer Hand nach unten ziehen und mit
der anderen Hand den Schlüssel nach
außen abziehen.
150F1B0055C
151F1B0056C
152F1B0022C
153F1B0143C
188
IM NOTFALL

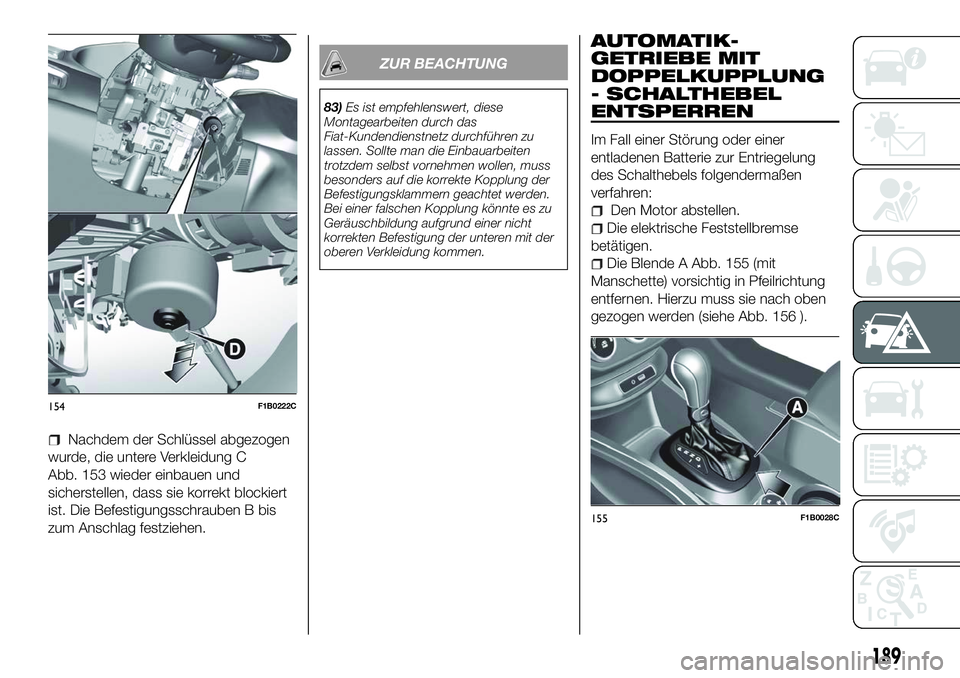

Nachdem der Schlüssel abgezogen
wurde, die untere Verkleidung C
Abb. 153 wieder einbauen und
sicherstellen, dass sie korrekt blockiert
ist. Die Befestigungsschrauben B bis
zum Anschlag festziehen.
ZUR BEACHTUNG
83) Es ist empfehlenswert, diese
Montagearbeiten durch das
Fiat-Kundendienstnetz durchführen zu
lassen. Sollte man die Einbauarbeiten
trotzdem selbst vornehmen wollen, muss
besonders auf die korrekte Kopplung der
Befestigungsklammern geachtet werden.
Bei einer falschen Kopplung könnte es zu
Geräuschbildung aufgrund einer nicht
korrekten Befestigung der unteren mit der
oberen Verkleidung kommen.
AUTOMATIK-
GETRIEBE MIT
DOPPELKUPPLUNG
- SCHALTHEBEL
ENTSPERREN
Im Fall einer Störung oder einer
entladenen Batterie zur Entriegelung
des Schalthebels folgendermaßen
verfahren:
Den Motor abstellen.
Die elektrische Feststellbremse
betätigen.
Die Blende A Abb. 155 (mit
Manschette) vorsichtig in Pfeilrichtung
entfernen. Hierzu muss sie nach oben
gezogen werden (siehe Abb. 156 ).
154F1B0222C
155F1B0028C
189

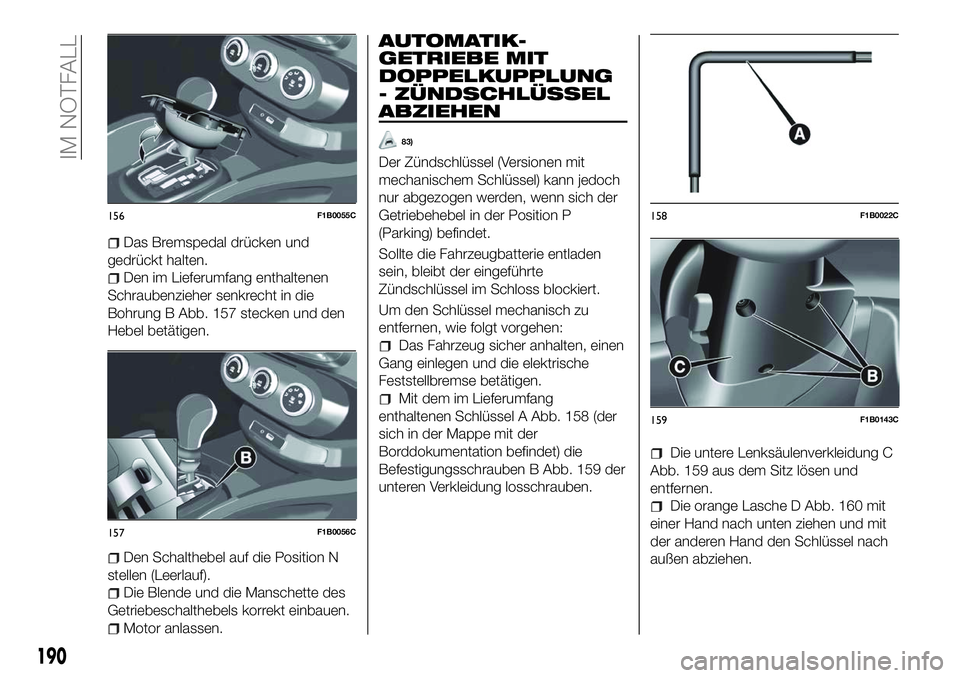

Das Bremspedal drücken und
gedrückt halten.
Den im Lieferumfang enthaltenen
Schraubenzieher senkrecht in die
Bohrung B Abb. 157 stecken und den
Hebel betätigen.
Den Schalthebel auf die Position N
stellen (Leerlauf).
Die Blende und die Manschette des
Getriebeschalthebels korrekt einbauen.
Motor anlassen.
AUTOMATIK-
GETRIEBE MIT
DOPPELKUPPLUNG
- ZÜNDSCHLÜSSEL
ABZIEHEN
83)
Der Zündschlüssel (Versionen mit
mechanischem Schlüssel) kann jedoch
nur abgezogen werden, wenn sich der
Getriebehebel in der Position P
(Parking) befindet.
Sollte die Fahrzeugbatterie entladen
sein, bleibt der eingeführte
Zündschlüssel im Schloss blockiert.
Um den Schlüssel mechanisch zu
entfernen, wie folgt vorgehen:
Das Fahrzeug sicher anhalten, einen
Gang einlegen und die elektrische
Feststellbremse betätigen.
Mit dem im Lieferumfang
enthaltenen Schlüssel A Abb. 158 (der
sich in der Mappe mit der
Borddokumentation befindet) die
Befestigungsschrauben B Abb. 159 der
unteren Verkleidung losschrauben.
Die untere Lenksäulenverkleidung C
Abb. 159 aus dem Sitz lösen und
entfernen.
Die orange Lasche D Abb. 160 mit
einer Hand nach unten ziehen und mit
der anderen Hand den Schlüssel nach
außen abziehen.
156F1B0055C
157F1B0056C
158F1B0022C
159F1B0143C
190
IM NOTFALL
