KontrollleuchteBedeutung
gelbLANE ASSIST-SYSTEM
Die Kontrollleuchte schaltet nach folgender Logik:
Dauerlicht der Kontrollleuchte (Weiß):
Das System ist eingeschaltet aber die Fahrbahngrenzen wurden nicht
ermittelt (die Fahrbahnbegrenzungslinien sind grau).
Blinkende Kontrollleuchte (Bernsteingelb): Das Fahrzeug hat sich der Fahrbahngrenze genähert und
überschreitet gerade die Begrenzungslinie.
Dauerlicht der Kontrollleuchte (Grün): Das System hat die Grenzen beider Fahrbahnen ermittelt. Bei
unerwünschten Verlassen der Fahrbahn greift das System ein.
gelb GLÜHKERZENVORWÄRMUNG (Dieselversionen)
Beim Drehen der Anlassvorrichtung auf MAR leuchtet die Kontrollleuchte auf. Sie erlischt, wenn die Kerzen
die vorab festgelegte Temperatur erreicht haben. Den Motor sofort nach dem Erlöschen der Kontrollleuchte
starten.
HINWEIS Bei milden oder hohen Umgebungstemperaturen leuchtet die Kontrollleuchte nur kurz auf.
GLÜHKERZENVORWÄRMUNG DEFEKT (Dieselversionen)
Das Blinken der Kontrollleuchte, zeigt einen Defekt der Vorglühanlage der Glühkerzen an. Bitte in diesem
Fall umgehend das Fiat-Servicenetz aufsuchen.
gelb
FULL BRAKE CONTROL OFF
Die Kontrollleuchte schaltet sich ein, wenn das Full Brake Control System durch den Fahrer abgeschaltet
wird oder bei einer automatischen Abschaltung aufgrund einer vorübergehenden Fehlfunktion des
Systems. Bitte umgehend das Fiat-Servicenetz aufsuchen.
66
KENNTNIS DER INSTRUMENTENTAFEL

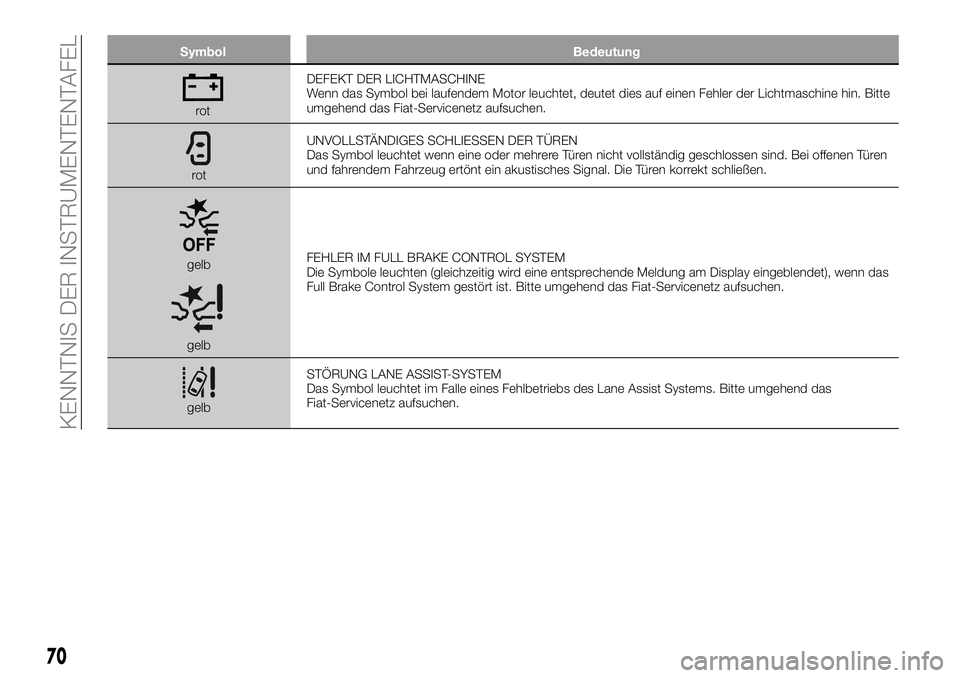

SymbolBedeutung
rotDEFEKT DER LICHTMASCHINE
Wenn das Symbol bei laufendem Motor leuchtet, deutet dies auf einen Fehler der Lichtmaschine hin. Bitte
umgehend das Fiat-Servicenetz aufsuchen.
rot UNVOLLSTÄNDIGES SCHLIESSEN DER TÜREN
Das Symbol leuchtet wenn eine oder mehrere Türen nicht vollständig geschlossen sind. Bei offenen Türen
und fahrendem Fahrzeug ertönt ein akustisches Signal. Die Türen korrekt schließen.
gelb
gelb FEHLER IM FULL BRAKE CONTROL SYSTEM
Die Symbole leuchten (gleichzeitig wird eine entsprechende Meldung am Display eingeblendet), wenn das
Full Brake Control System gestört ist. Bitte umgehend das Fiat-Servicenetz aufsuchen.
gelb
STÖRUNG LANE ASSIST-SYSTEM
Das Symbol leuchtet im Falle eines Fehlbetriebs des Lane Assist Systems. Bitte umgehend das
Fiat-Servicenetz aufsuchen.
70
KENNTNIS DER INSTRUMENTENTAFEL

AKTIVE
SICHERHEITS-
SYSTEME
Im Fahrzeug sind folgende aktiven
Sicherheitssysteme eingebaut:
ABS (Anti-lock Braking System)
DTC (Drag Torque Control)
ESC (Electronic Stability Control)
TC (Traction Control)
PBA (Panic Brake Assist)
HHC (Hill Hold Control);
DST (Dynamic Steering Torque)
ERM (Electronic Rollover Mitigation)
TSC (Trailer Sway Control)
Für den Betrieb der Systeme die
folgenden Seiten beachten.
ABS-SYSTEM (Anti-lock
Braking System)
Es ist ein System, ein Bestandteil des
Bremssystems, das das Blockieren und
folglich den Schlupf von einem oder
mehreren Rädern verhindert, und zwar
bei jeglichem Zustand der
Straßenoberfläche und der Intensität
der Bremswirkung, wobei auf diese
Weise die Kontrolle über das Fahrzeug,
auch bei Notbremsungen gewährleistet
wird und die Bremswege optimiert
werden. Das System greift bei Bremsvorgängen
ein, kurz bevor die Räder blockieren,
was für Notbremsungen oder bei
schwacher Haftung der Fall ist, wo die
Räder häufiger blockieren.
Das System verbessert auch die
Fahrzeugkontrolle und -stabilität, wenn
der Bremsvorgang auf einem
Untergrund erfolgt, wo die Haftung
zwischen den Rädern auf der rechten
und der linken Seite unterschiedlich ist.
Die Anlage wird durch das EBD-System
(Electronic Braking Force Distribution)
vervollständigt, das die Bremswirkung
auf die Vorder- und Hinterräder verteilt.
Eingriff des Systems
Der Eingriff des ABS-Systems ist an
einer leichten Pulsierung des
Bremspedals mit einer Geräuschbildung
bemerkbar. Diese Erscheinungen sind
bei aktiven System völlig normal.
34) 35) 36) 37) 38) 39) 40)
DTC-SYSTEM (Drag
Torque Control)
Das System DTC (Drag Torque Control)
verhindert ein mögliches Blockieren der
Antriebsräder, was beispielsweise bei
einem plötzlichen Loslassen des
Gaspedals oder bei schnellem
Herunterschalten der Gänge bei
Fahrbedingungen mit geringer Haftung
passieren könnte. Unter solchen
Bedingungen könnte der
Motorbremseffekt zu einem
Durchdrehen der Antriebsräder und
infolgedessen zu einem
Stabilitätsverlust des Fahrzeugs führen.
In diesen Situationen greift das
DTC-System ein, indem es das
Drehmoment des Motors so regelt,
dass die Stabilität und Sicherheit des
Fahrzeugs wieder gewährleistet sind.
82
SICHERHEIT

ESC-SYSTEM (Electronic
Stability Control)
Das ESC-System verbessert die
Kontrolle und die Stabilität des
Fahrzeugs unter verschiedensten
Fahrbedingungen.
Das ESC-System korrigiert die Unter-
und Übersteuerung des Fahrzeugs und
verlagert die Bremskraft richtig auf die
Räder. Auch das vom Motor
abgegebene Drehmoment kann
verringert werden, um eine bessere
Fahrzeugkontrolle zu gewährleisten.
Das ESC-System benutzt in das
Fahrzeug installierte Sensoren zur
Verarbeitung der vom Fahrer
eingeschlagenen Fahrtrichtung und
vergleicht diese mit der effektiven
Fahrtrichtung des Fahrzeugs. Weicht
die gewünschte von der effektiven
Fahrtrichtung ab, greift das
ESC-System ein und sorgt für eine
entsprechende Unter- und
Übersteuerung des Fahrzeugs.
Übersteuerung: Die Übersteuerung
findet dann statt, wenn das Fahrzeug
im Vergleich zum eingestellten
Lenkradwinkel stärker abbiegt.
Untersteuerung: Die Untersteuerung
findet dann statt, wenn das Fahrzeug
im Vergleich zum eingestellten
Lenkradwinkel weniger abbiegt. Eingriff des Systems
Das Eingreifen des Systems wird durch
eine Kontrollleuchte
in der
Instrumententafel angezeigt, um den
Fahrer darüber zu informieren, dass
sich das Fahrzeug in einem kritischen
Zustand, hinsichtlich der Stabilität und
Bodenhaftung befindet.
41) 42) 43) 44) 45)
TC-SYSTEM (Traction
Control)
Das System arbeitet automatisch im
Falle von Schlupf, Verlust der
Bodenhaftung auf nasser Fahrbahn
(Aquaplaning), Beschleunigung auf
rutschigem, verschneitem oder
vereistem Boden usw. eines oder
mehrerer Antriebsräder. Je nach
Schlupfbedingungen werden zwei
unterschiedliche Kontrolllogiken aktiv:
Drehen beide Antriebsräder durch,
greift das System ein und reduziert die
Antriebsleistung des Fahrzeugs.
Dreht nur eines der beiden
Antriebsräder durch, wird die
BLD-Funktion (Brake Limited
Differential) aktiviert, das das
wegrutschende Rad automatisch
bremst (es wird ein
elektromechanisches
Selbstsperrdifferentials simuliert). Dies
führt zur Steigerung der
Drehmomentübertragung auf das nicht
durchrutschende Rad. Diese Funktion
bleibt auch in dem Fall aktiv, in dem die
Betriebsart „System teilweise
deaktiviert” und „Systeme deaktiviert”
aktiviert bleibt (siehe Angaben auf den
folgenden Seiten).
Eingriff des Systems
Das Eingreifen des Systems wird durch
eine Kontrollleuchte
in der
Instrumententafel angezeigt, um den
Fahrer darüber zu informieren, dass
sich das Fahrzeug in einem kritischen
Zustand, hinsichtlich der Stabilität und
Bodenhaftung befindet.
46) 47) 48) 49) 50)
83

PBA-SYSTEM (Panic
Brake Assist)
Der PBA-System wurde entwickelt, um
die Bremsleistung des Fahrzeugs
während einer Notbremsung zu
optimieren.
Das System erkennt den
Notbremsvorgang, überwacht die
Geschwindigkeit und die Kraft, mit der
das Bremspedal nieder getreten wird
und dem entsprechend wird auch der
optimale Druck auf die Bremsen
übertragen. Dies hilft bei der Verkürzung
der Bremswege: Das PBA-System
ergänzt somit das ABS-System.
Die beste Assistenz erhält man vom
PBA-System, wenn man das
Bremspedal schnell betätigt. Damit das
System wirksam ist, muss das
Bremspedal während des Vorgangs
ständig und nicht intermittierend nieder
getreten werden. Den Druck auf das
Bremspedal so lange nicht verringern,
bis dass die Bremse nicht mehr
benötigt wird.
Das PBA-System wird deaktiviert, wenn
das Bremspedal losgelassen wird.
51) 52) 53)
HHC-SYSTEM (Hill Hold
Control)
Das System ist Bestandteil des
ESC-Systems und hilft unter den
folgenden Bedingungen bei der Anfahrt
an Steigungen:
Bergauf- Bei stillstehendem
Fahrzeug auf einer Straße mit einem
Gefälle von über 5 %, laufendem Motor,
gedrücktem Bremspedal und
Schalthebel im Leerlauf oder
eingelegtem Gang (nicht der
Rückwärtsgang)
Bergab - Bei stillstehendem
Fahrzeug auf einer Straße mit eine,
Gefälle von über 5 %, laufendem Motor,
gedrücktem Bremspedal und
eingelegtem Rückwärtsgang.
Beim Anlassen behält das Steuergerät
des ESC-Systems den Bremsdruck an
den Rädern bei, bis die für die Anfahrt
notwendige Motordrehzahl erreicht ist,
bzw. auf jeden Fall für maximal
2 Sekunden. Dadurch ist es möglich,
bequem den rechten Fuß vom Brems-
auf das Gaspedal zu setzen. Wenn nach Ablauf von 2 Sekunden das
Anfahren noch nicht erfolgt ist, schaltet
das System automatisch aus und der
Bremsdruck lässt allmählich nach.
Während dieser Freigabephase könnte
ein typisches Geräusch für das
mechanische Lösen der Bremsen zu
hören sein, das auf die bevorstehende
Bewegung des Fahrzeugs hinweist.
54) 55)
DST-SYSTEM (Dynamic
Steering Torque)
Die DST-Funktion nutzt die Integration
der ESC-Systems mit der elektrischer
Servolenkung, um das
Sicherheitsniveau des gesamten
Fahrzeugs zu steigern.
In kritischen Situationen (Bremswirkung
bei unterschiedlicher Bodenhaftung)
sorgt das ESC-System dafür, dass die
Lenkung einen Drehmomentbeitrag auf
das Lenkrad überträgt, so dass der
Fahrer das korrekte Lenkmanöver
durchführt.
Die Koordination von Bremsen und
Lenkung steigert die Sicherheit und die
Kontrolle des Fahrzeugs.
56)
84
SICHERHEIT

FAHRERASSISTENZ-
SYSTEME
Das Fahrzeug ist mit folgenden
Fahrerassistenzsysteme ausgestattet:
BSM (Blind Spot Monitor)
FBC (Full Brake Control);
iTPMS (indirect Tyre Pressure
Monitoring System).
Für den Betrieb der Systeme die
folgenden Seiten beachten.
BSA-SYSTEM (Blind-Spot
Assist)
Das Fahrzeug kann mit dem
BSA-System (Blind Spot Assist)
ausgestattet sein, das die toten Winkel
überwacht. Das BSA-System nutzt zwei
Radarsensoren, die sich in der hinteren
Stoßstange befinden (einer je Seite -
siehe Abb. 60 ), um eventuell
vorhandene Fahrzeuge (Autos, LKW,
Motorräder usw.) im toten Winkel des
hinteren, seitlichen Fahrzeugbereichs zu
erfassen. Das System warnt den Fahrer vor
Fahrzeugen im Erfassungsbereich,
indem auf der entsprechenden Seite,
die Leuchte am Außenspiegel Abb. 61,
zusammen mit einem Warnton
eingeschaltet wird.
Sobald der Zündschlüssel auf MAR
gedreht wird oder beim Anlassen des
Motors (Keyless-Versionen) leuchtet die
Kontrollleuchte auf und zeigt dem
Fahrer an, dass das System aktiv ist.
Sensoren
Die Sensoren werden aktiviert, wenn
bei einer höheren Geschwindigkeit als
10 km/h ein Vorwärtsgang, oder der
Rückwärtsgang eingelegt wird.
60F1B0093C
61F1B0094C
87

FULL BRAKE CONTROL
SYSTEM
61) 62) 63) 64)
32) 33) 34) 35) 36) 37) 38) 39) 40)
Das Fahrzeug kann mit einem „Full
Brake Control” System ausgestattet
sein. Dieses Kollisionswarnsystem
besteht aus einem hinter der vorderen
Stoßstange Abb. 62 positionierten
Radar und einer Überwachungskamera
im Mittelbereich der Windschutzscheibe
Abb. 63.
Im Falle einer drohenden Kollision greift
das System ein, indem das Fahrzeug
automatisch abgebremst wird, um den
Zusammenstoß zu verhindern, oder die
Auswirkungen abzuschwächen.Das System liefert dem Fahrer
akustische und optische Signale durch
die Anzeige entsprechender
Displaymitteilungen der
Instrumententafel.
Das System kann eine leichte
Bremsung ausüben, um den Fahrer im
Falle der Erfassung eines möglichen
Frontalzusammenstoßes zu warnen
(begrenzte Bremsung). Die Warnungen
und die leichte Bremsung haben den
Zweck, eine rechtzeitige Reaktion des
Fahrers er ermöglichen, um den
potenziellen Unfall zu verhindern oder
abzuschwächen.
Bei Aufprallgefahr sorgt das System für
ein automatisches Abbremsen, wenn
es keinen Eingriff durch den Fahrer
ermittelt. Das Fahrzeug wird
abgebremst, so dass einem potentiellen
frontalen Aufprall vorgebeugt wird
(automatischer Bremsvorgang).Wird eine Betätigung des Bremspedals
durch den Fahrer ermittelt, die aber
nicht ausreichend ist, greift das System
ein und optimiert die Antwort der
Bremsanlage, indem es die
Fahrzeuggeschwindigkeit noch stärker
zu drosselt (zusätzliche Assistenz beim
Bremsen).
Versionen mit Start&Stop-System:
Am Ende des automatischen
Bremsvorgangs, aktiviert sich die
Start&Stop-Automatik wie im Abschnitt
„Start&Stop-Automatik” im Kapitel
„Anlassen und Fahren” beschrieben.
Versionen mit Schaltgetriebe:Am
Ende des automatischen
Bremsvorgangs könnte der Motor
abwürgen und abschalten, es sei denn,
der Fahrer betätigt das
Kupplungspedal.
Versionen mit Automatikgetriebe/
Automatikgetriebe mit
Doppelkupplung: Nach der Bremsung
bleibt der zuletzt gespeicherte Gang
eingelegt: Nach dem automatischen
Fahrzeugstillstand könnte das Fahrzeug
wieder losfahren.
62F1B0095C
63F1B0096C
90
SICHERHEIT

ZUR BEACHTUNG Sowohl bei den
Versionen mit Schaltgetriebe, als auch
bei denen mit Automatikgetriebe,
können die Bremssättel nach dem
Anhalten des Fahrzeugs aus
Sicherheitsgründen für etwa
2 Sekunden blockiert bleiben. Es ist
sicherzustellen, dass das Bremspedal
getreten wird, sollte das Fahrzeug leicht
vorrollen.
Einschalten/Ausschalten
Es ist möglich, das Full Brake Control
System über dasUconnect™System
abzuschalten (und anschließend wieder
einzuschalten), Querverweis auf die
entsprechende Ergänzung.
Es ist möglich, das Abschalten des
Systems auch durchzuführen, wenn der
Anlasser auf MAR steht.
ZUR BEACHTUNG Die Änderung des
Systemstatus ist nur bei stehendem
Fahrzeug möglich.
Über das Uconnect™-System können
für die Full Brake Control drei
verschiedene Betriebsstufen gewählt
werden:
System eingeschaltet: Das (aktive)
System, liefert neben akustischen und
optischen Warnungen, die begrenzte
Bremsung, die automatische Bremsung
und die zusätzliche Assistenz beim
Bremsen, falls der Fahrer nicht
ausreichend stark im Falle eines
drohenden Frontaufpralls abbremst.
System teilweise eingeschaltet: Das
(aktive) System liefert keine die
begrenzte Bremsung, garantiert aber
die automatische Bremsung oder die
zusätzliche Assistenz beim Bremsen,
falls der Fahrer nicht ausreichend stark
im Falle eines drohenden Frontaufpralls
abbremst. Die akustischen und
optischen Warnungen sind dagegen
ausgeschaltet und bleiben
entsprechend aus.
System ausgeschaltet: Das System
liefert weder akustische noch optische
Warnungen, und auch keine begrenzte
Bremsung, keine automatische
Bremsung und keine zusätzliche
Assistenz beim Bremsen. Das System
liefert keine Warnungen vor möglichen
Aufprallgefahren.
Aktivierung/Deaktivierung
Wurde die Full Brake Control korrekt
über das Uconnect™-System
eingeschaltet, ist es bei jedem
Motorstart aktiv.
Nach einer Deaktivierung warnt das
System den Fahrer nicht mehr vor
einem möglichen Unfall mit dem
vorausfahrenden Fahrzeug, unabhängig
von der über das System Uconnect™
gewählten Einstellung. Der Deaktivierungszustand des
Systems bleibt beim Ausschalten des
Motors nicht gespeichert. Wenn das
System beim Ausschalten des Motors
deaktiviert ist, ist es beim
nachfolgenden Anlassen des Motors
wieder aktiv.
Bei Geschwindigkeiten unter 7 km/h
oder über 200 km/h ist das System
nicht aktiv.
Das System ist also nur aktiv, wenn:Es über das System
Uconnect™
korrekt eingeschaltet wurde.
Die Anlassvorrichtung auf MAR
steht.
die Geschwindigkeit des Fahrzeugs
zwischen 7 und 200 km/h liegt;
die Sicherheitsgurte der vorderen
Sitze angelegt wurden.
Änderung der Empfindlichkeit des
Systems
Über das Menü des Uconnect™-
Systems kann die Empfindlichkeit des
Systems unter einer der folgenden drei
Optionen verändert werden: „Nah”,
„Mittel” oder „Fern”. Zur Veränderung
der Einstellung die Angaben in der
Ergänzung Uconnect™ beachten.
91
