2018 FIAT 500X Betriebsanleitung (in German)

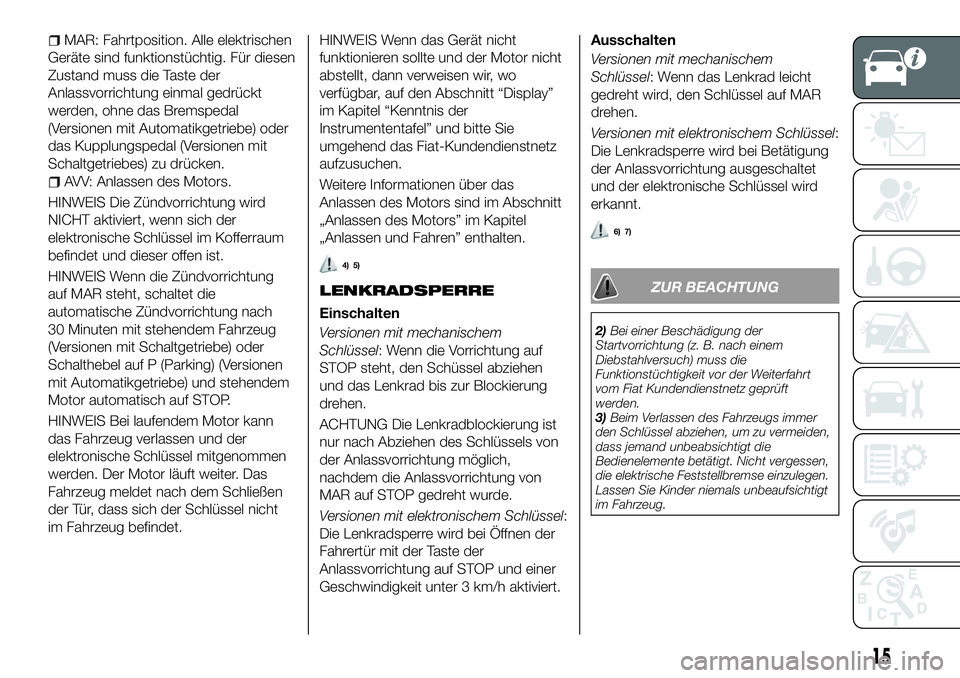

MAR: Fahrtposition. Alle elektrischen
Geräte sind funktionstüchtig. Für diesen
Zustand muss die Taste der
Anlassvorrichtung einmal gedrückt
werden, ohne das Bremspedal
(Versionen mit Automatikgetriebe) oder
das Kupplungspedal (Versionen mit
Schaltgetriebes) zu drücken.
AVV: Anlassen des Motors.
HINWEIS Die Zündvorrichtung wird
NICHT aktiviert, wenn sich der
elektronische Schlüssel im Kofferraum
befindet und dieser offen ist.
HINWEIS Wenn die Zündvorrichtung
auf MAR steht, schaltet die
automatische Zündvorrichtung nach
30 Minuten mit stehendem Fahrzeug
(Versionen mit Schaltgetriebe) oder
Schalthebel auf P (Parking) (Versionen
mit Automatikgetriebe) und stehendem
Motor automatisch auf STOP.
HINWEIS Bei laufendem Motor kann
das Fahrzeug verlassen und der
elektronische Schlüssel mitgenommen
werden. Der Motor läuft weiter. Das
Fahrzeug meldet nach dem Schließen
der Tür, dass sich der Schlüssel nicht
im Fahrzeug befindet. HINWEIS Wenn das Gerät nicht
funktionieren sollte und der Motor nicht
abstellt, dann verweisen wir, wo
verfügbar, auf den Abschnitt “Display”
im Kapitel “Kenntnis der
Instrumententafel” und bitte Sie
umgehend das Fiat-Kundendienstnetz
aufzusuchen.
Weitere Informationen über das
Anlassen des Motors sind im Abschnitt
„Anlassen des Motors” im Kapitel
„Anlassen und Fahren” enthalten.
4) 5)
LENKRADSPERRE
Einschalten
Versionen mit mechanischem
Schlüssel: Wenn die Vorrichtung auf
STOP steht, den Schüssel abziehen
und das Lenkrad bis zur Blockierung
drehen.
ACHTUNG Die Lenkradblockierung ist
nur nach Abziehen des Schlüssels von
der Anlassvorrichtung möglich,
nachdem die Anlassvorrichtung von
MAR auf STOP gedreht wurde.
Versionen mit elektronischem Schlüssel:
Die Lenkradsperre wird bei Öffnen der
Fahrertür mit der Taste der
Anlassvorrichtung auf STOP und einer
Geschwindigkeit unter 3 km/h aktiviert.Ausschalten
Versionen mit mechanischem
Schlüssel: Wenn das Lenkrad leicht
gedreht wird, den Schlüssel auf MAR
drehen.
Versionen mit elektronischem Schlüssel:
Die Lenkradsperre wird bei Betätigung
der Anlassvorrichtung ausgeschaltet
und der elektronische Schlüssel wird
erkannt.
6) 7)
ZUR BEACHTUNG
2)
Bei einer Beschädigung der
Startvorrichtung (z. B. nach einem
Diebstahlversuch) muss die
Funktionstüchtigkeit vor der Weiterfahrt
vom Fiat Kundendienstnetz geprüft
werden.
3) Beim Verlassen des Fahrzeugs immer
den Schlüssel abziehen, um zu vermeiden,
dass jemand unbeabsichtigt die
Bedienelemente betätigt. Nicht vergessen,
die elektrische Feststellbremse einzulegen.
Lassen Sie Kinder niemals unbeaufsichtigt
im Fahrzeug.
15

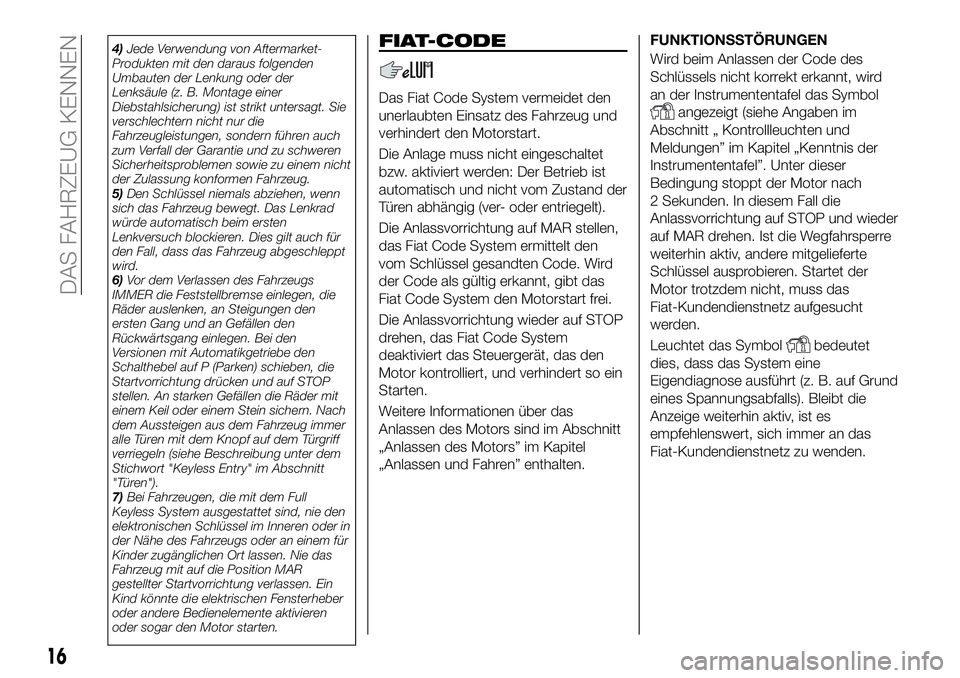

4)Jede Verwendung von Aftermarket-
Produkten mit den daraus folgenden
Umbauten der Lenkung oder der
Lenksäule (z. B. Montage einer
Diebstahlsicherung) ist strikt untersagt. Sie
verschlechtern nicht nur die
Fahrzeugleistungen, sondern führen auch
zum Verfall der Garantie und zu schweren
Sicherheitsproblemen sowie zu einem nicht
der Zulassung konformen Fahrzeug.
5) Den Schlüssel niemals abziehen, wenn
sich das Fahrzeug bewegt. Das Lenkrad
würde automatisch beim ersten
Lenkversuch blockieren. Dies gilt auch für
den Fall, dass das Fahrzeug abgeschleppt
wird.
6) Vor dem Verlassen des Fahrzeugs
IMMER die Feststellbremse einlegen, die
Räder auslenken, an Steigungen den
ersten Gang und an Gefällen den
Rückwärtsgang einlegen. Bei den
Versionen mit Automatikgetriebe den
Schalthebel auf P (Parken) schieben, die
Startvorrichtung drücken und auf STOP
stellen. An starken Gefällen die Räder mit
einem Keil oder einem Stein sichern. Nach
dem Aussteigen aus dem Fahrzeug immer
alle Türen mit dem Knopf auf dem Türgriff
verriegeln (siehe Beschreibung unter dem
Stichwort "Keyless Entry" im Abschnitt
"Türen").
7) Bei Fahrzeugen, die mit dem Full
Keyless System ausgestattet sind, nie den
elektronischen Schlüssel im Inneren oder in
der Nähe des Fahrzeugs oder an einem für
Kinder zugänglichen Ort lassen. Nie das
Fahrzeug mit auf die Position MAR
gestellter Startvorrichtung verlassen. Ein
Kind könnte die elektrischen Fensterheber
oder andere Bedienelemente aktivieren
oder sogar den Motor starten.FIAT-CODE
Das Fiat Code System vermeidet den
unerlaubten Einsatz des Fahrzeug und
verhindert den Motorstart.
Die Anlage muss nicht eingeschaltet
bzw. aktiviert werden: Der Betrieb ist
automatisch und nicht vom Zustand der
Türen abhängig (ver- oder entriegelt).
Die Anlassvorrichtung auf MAR stellen,
das Fiat Code System ermittelt den
vom Schlüssel gesandten Code. Wird
der Code als gültig erkannt, gibt das
Fiat Code System den Motorstart frei.
Die Anlassvorrichtung wieder auf STOP
drehen, das Fiat Code System
deaktiviert das Steuergerät, das den
Motor kontrolliert, und verhindert so ein
Starten.
Weitere Informationen über das
Anlassen des Motors sind im Abschnitt
„Anlassen des Motors” im Kapitel
„Anlassen und Fahren” enthalten. FUNKTIONSSTÖRUNGEN
Wird beim Anlassen der Code des
Schlüssels nicht korrekt erkannt, wird
an der Instrumententafel das Symbolangezeigt (siehe Angaben im
Abschnitt „ Kontrollleuchten und
Meldungen” im Kapitel „Kenntnis der
Instrumententafel”. Unter dieser
Bedingung stoppt der Motor nach
2 Sekunden. In diesem Fall die
Anlassvorrichtung auf STOP und wieder
auf MAR drehen. Ist die Wegfahrsperre
weiterhin aktiv, andere mitgelieferte
Schlüssel ausprobieren. Startet der
Motor trotzdem nicht, muss das
Fiat-Kundendienstnetz aufgesucht
werden.
Leuchtet das Symbol
bedeutet
dies, dass das System eine
Eigendiagnose ausführt (z. B. auf Grund
eines Spannungsabfalls). Bleibt die
Anzeige weiterhin aktiv, ist es
empfehlenswert, sich immer an das
Fiat-Kundendienstnetz zu wenden.
16
DAS FAHRZEUG KENNEN

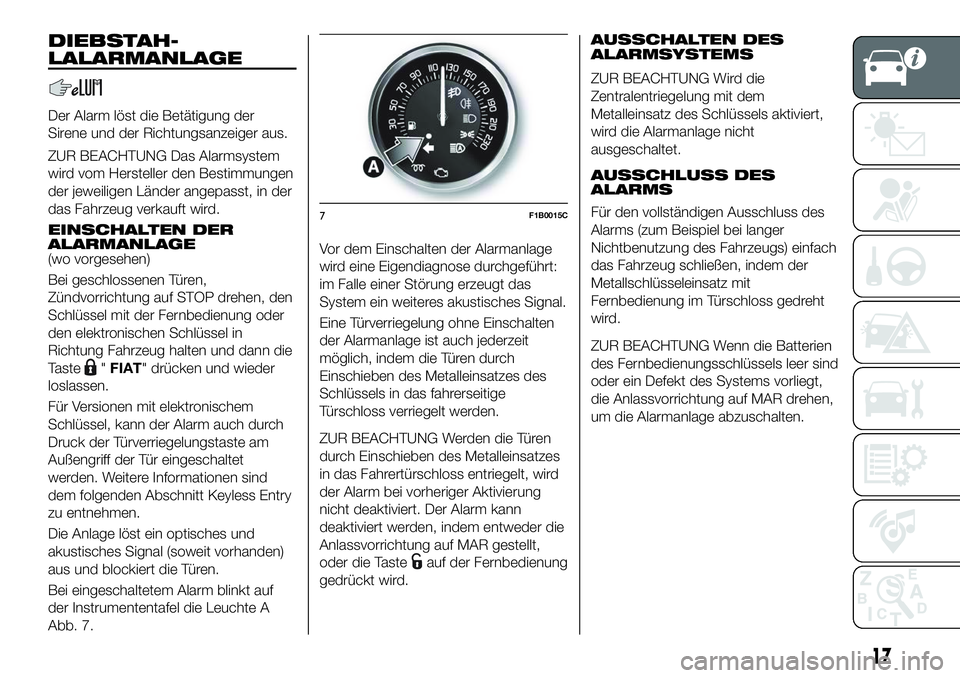

DIEBSTAH-
LALARMANLAGE
Der Alarm löst die Betätigung der
Sirene und der Richtungsanzeiger aus.
ZUR BEACHTUNG Das Alarmsystem
wird vom Hersteller den Bestimmungen
der jeweiligen Länder angepasst, in der
das Fahrzeug verkauft wird.
EINSCHALTEN DER
ALARMANLAGE
(wo vorgesehen)
Bei geschlossenen Türen,
Zündvorrichtung auf STOP drehen, den
Schlüssel mit der Fernbedienung oder
den elektronischen Schlüssel in
Richtung Fahrzeug halten und dann die
Taste
"FIAT" drücken und wieder
loslassen.
Für Versionen mit elektronischem
Schlüssel, kann der Alarm auch durch
Druck der Türverriegelungstaste am
Außengriff der Tür eingeschaltet
werden. Weitere Informationen sind
dem folgenden Abschnitt Keyless Entry
zu entnehmen.
Die Anlage löst ein optisches und
akustisches Signal (soweit vorhanden)
aus und blockiert die Türen.
Bei eingeschaltetem Alarm blinkt auf
der Instrumententafel die Leuchte A
Abb. 7. Vor dem Einschalten der Alarmanlage
wird eine Eigendiagnose durchgeführt:
im Falle einer Störung erzeugt das
System ein weiteres akustisches Signal.
Eine Türverriegelung ohne Einschalten
der Alarmanlage ist auch jederzeit
möglich, indem die Türen durch
Einschieben des Metalleinsatzes des
Schlüssels in das fahrerseitige
Türschloss verriegelt werden.
ZUR BEACHTUNG Werden die Türen
durch Einschieben des Metalleinsatzes
in das Fahrertürschloss entriegelt, wird
der Alarm bei vorheriger Aktivierung
nicht deaktiviert. Der Alarm kann
deaktiviert werden, indem entweder die
Anlassvorrichtung auf MAR gestellt,
oder die Taste
auf der Fernbedienung
gedrückt wird. AUSSCHALTEN DES
ALARMSYSTEMS
ZUR BEACHTUNG Wird die
Zentralentriegelung mit dem
Metalleinsatz des Schlüssels aktiviert,
wird die Alarmanlage nicht
ausgeschaltet.
AUSSCHLUSS DES
ALARMS
Für den vollständigen Ausschluss des
Alarms (zum Beispiel bei langer
Nichtbenutzung des Fahrzeugs) einfach
das Fahrzeug schließen, indem der
Metallschlüsseleinsatz mit
Fernbedienung im Türschloss gedreht
wird.
ZUR BEACHTUNG Wenn die Batterien
des Fernbedienungsschlüssels leer sind
oder ein Defekt des Systems vorliegt,
die Anlassvorrichtung auf MAR drehen,
um die Alarmanlage abzuschalten.
7F1B0015C
17

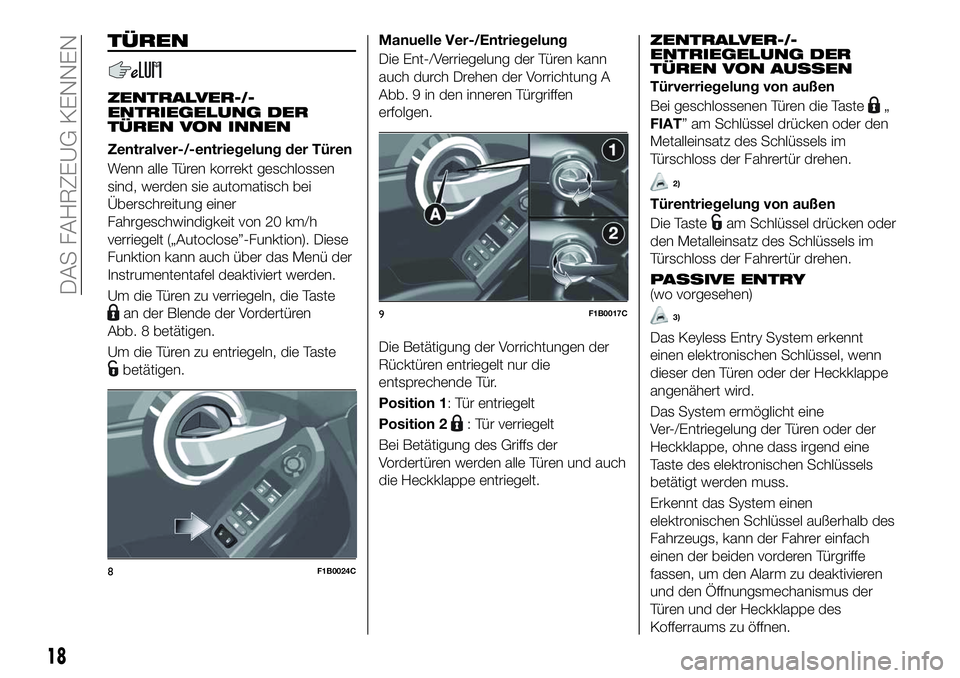

TÜREN
ZENTRALVER-/-
ENTRIEGELUNG DER
TÜREN VON INNEN
Zentralver-/-entriegelung der Türen
Wenn alle Türen korrekt geschlossen
sind, werden sie automatisch bei
Überschreitung einer
Fahrgeschwindigkeit von 20 km/h
verriegelt („Autoclose”-Funktion). Diese
Funktion kann auch über das Menü der
Instrumententafel deaktiviert werden.
Um die Türen zu verriegeln, die Taste
an der Blende der Vordertüren
Abb. 8 betätigen.
Um die Türen zu entriegeln, die Taste
betätigen. Manuelle Ver-/Entriegelung
Die Ent-/Verriegelung der Türen kann
auch durch Drehen der Vorrichtung A
Abb. 9 in den inneren Türgriffen
erfolgen.
Die Betätigung der Vorrichtungen der
Rücktüren entriegelt nur die
entsprechende Tür.
Position 1: Tür entriegelt
Position 2
: Tür verriegelt
Bei Betätigung des Griffs der
Vordertüren werden alle Türen und auch
die Heckklappe entriegelt.
ZENTRALVER-/-
ENTRIEGELUNG DER
TÜREN VON AUSSEN
Türverriegelung von außen
Bei geschlossenen Türen die Taste
„
FIAT” am Schlüssel drücken oder den
Metalleinsatz des Schlüssels im
Türschloss der Fahrertür drehen.
2)
Türentriegelung von außen
Die Taste
am Schlüssel drücken oder
den Metalleinsatz des Schlüssels im
Türschloss der Fahrertür drehen.
PASSIVE ENTRY(wo vorgesehen)
3)
Das Keyless Entry System erkennt
einen elektronischen Schlüssel, wenn
dieser den Türen oder der Heckklappe
angenähert wird.
Das System ermöglicht eine
Ver-/Entriegelung der Türen oder der
Heckklappe, ohne dass irgend eine
Taste des elektronischen Schlüssels
betätigt werden muss.
Erkennt das System einen
elektronischen Schlüssel außerhalb des
Fahrzeugs, kann der Fahrer einfach
einen der beiden vorderen Türgriffe
fassen, um den Alarm zu deaktivieren
und den Öffnungsmechanismus der
Türen und der Heckklappe des
Kofferraums zu öffnen.
8F1B0024C
9F1B0017C
18
DAS FAHRZEUG KENNEN

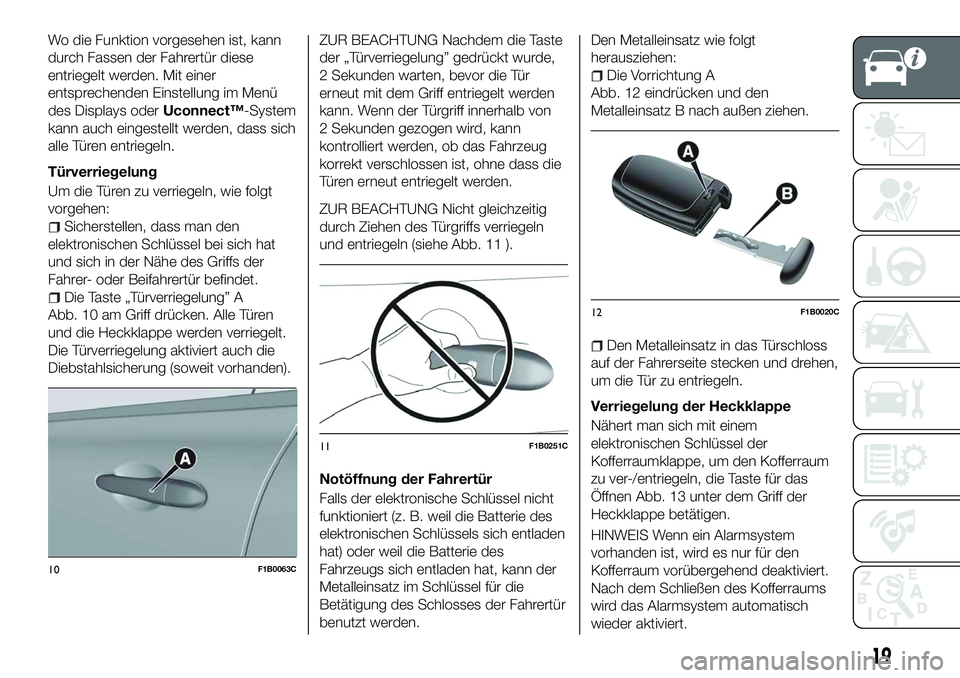

Wo die Funktion vorgesehen ist, kann
durch Fassen der Fahrertür diese
entriegelt werden. Mit einer
entsprechenden Einstellung im Menü
des Displays oderUconnect™-System
kann auch eingestellt werden, dass sich
alle Türen entriegeln.
Türverriegelung
Um die Türen zu verriegeln, wie folgt
vorgehen:
Sicherstellen, dass man den
elektronischen Schlüssel bei sich hat
und sich in der Nähe des Griffs der
Fahrer- oder Beifahrertür befindet.
Die Taste „Türverriegelung” A
Abb. 10 am Griff drücken. Alle Türen
und die Heckklappe werden verriegelt.
Die Türverriegelung aktiviert auch die
Diebstahlsicherung (soweit vorhanden).
ZUR BEACHTUNG Nachdem die Taste
der „Türverriegelung” gedrückt wurde,
2 Sekunden warten, bevor die Tür
erneut mit dem Griff entriegelt werden
kann. Wenn der Türgriff innerhalb von
2 Sekunden gezogen wird, kann
kontrolliert werden, ob das Fahrzeug
korrekt verschlossen ist, ohne dass die
Türen erneut entriegelt werden.
ZUR BEACHTUNG Nicht gleichzeitig
durch Ziehen des Türgriffs verriegeln
und entriegeln (siehe Abb. 11 ).
Notöffnung der Fahrertür
Falls der elektronische Schlüssel nicht
funktioniert (z. B. weil die Batterie des
elektronischen Schlüssels sich entladen
hat) oder weil die Batterie des
Fahrzeugs sich entladen hat, kann der
Metalleinsatz im Schlüssel für die
Betätigung des Schlosses der Fahrertür
benutzt werden. Den Metalleinsatz wie folgt
herausziehen:
Die Vorrichtung A
Abb. 12 eindrücken und den
Metalleinsatz B nach außen ziehen.
Den Metalleinsatz in das Türschloss
auf der Fahrerseite stecken und drehen,
um die Tür zu entriegeln.
Verriegelung der Heckklappe
Nähert man sich mit einem
elektronischen Schlüssel der
Kofferraumklappe, um den Kofferraum
zu ver-/entriegeln, die Taste für das
Öffnen Abb. 13 unter dem Griff der
Heckklappe betätigen.
HINWEIS Wenn ein Alarmsystem
vorhanden ist, wird es nur für den
Kofferraum vorübergehend deaktiviert.
Nach dem Schließen des Kofferraums
wird das Alarmsystem automatisch
wieder aktiviert.
10F1B0063C
11F1B0251C
12F1B0020C
19

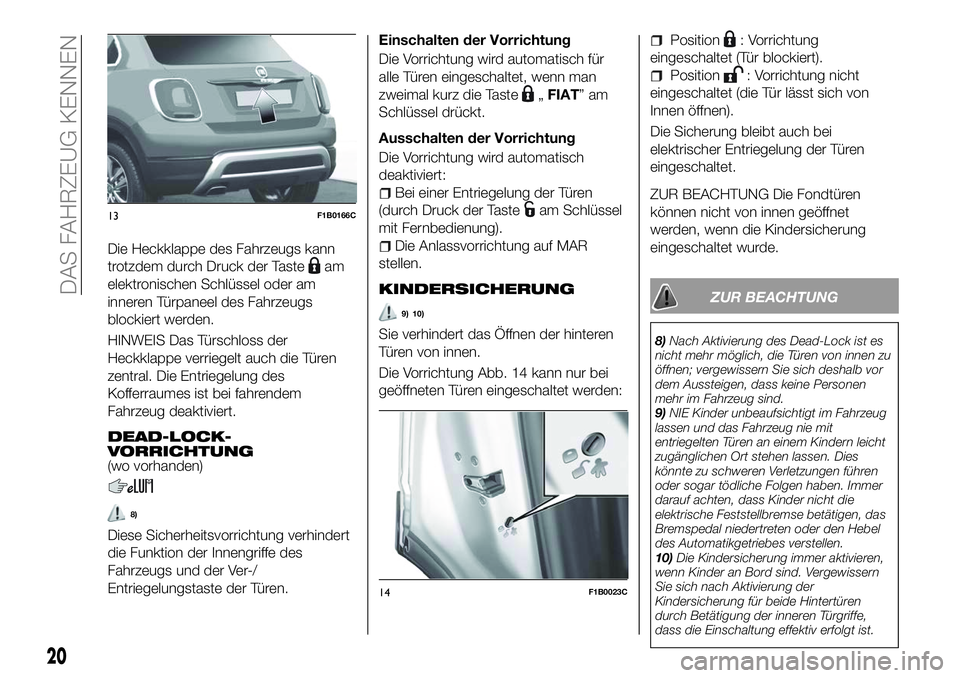

Die Heckklappe des Fahrzeugs kann
trotzdem durch Druck der Taste
am
elektronischen Schlüssel oder am
inneren Türpaneel des Fahrzeugs
blockiert werden.
HINWEIS Das Türschloss der
Heckklappe verriegelt auch die Türen
zentral. Die Entriegelung des
Kofferraumes ist bei fahrendem
Fahrzeug deaktiviert.
DEAD-LOCK-
VORRICHTUNG
(wo vorhanden)
8)
Diese Sicherheitsvorrichtung verhindert
die Funktion der Innengriffe des
Fahrzeugs und der Ver-/
Entriegelungstaste der Türen. Einschalten der Vorrichtung
Die Vorrichtung wird automatisch für
alle Türen eingeschaltet, wenn man
zweimal kurz die Taste
„
FIAT”am
Schlüssel drückt.
Ausschalten der Vorrichtung
Die Vorrichtung wird automatisch
deaktiviert:
Bei einer Entriegelung der Türen
(durch Druck der Taste
am Schlüssel
mit Fernbedienung).
Die Anlassvorrichtung auf MAR
stellen.
KINDERSICHERUNG
9) 10)
Sie verhindert das Öffnen der hinteren
Türen von innen.
Die Vorrichtung Abb. 14 kann nur bei
geöffneten Türen eingeschaltet werden:
Position: Vorrichtung
eingeschaltet (Tür blockiert).
Position: Vorrichtung nicht
eingeschaltet (die Tür lässt sich von
Innen öffnen).
Die Sicherung bleibt auch bei
elektrischer Entriegelung der Türen
eingeschaltet.
ZUR BEACHTUNG Die Fondtüren
können nicht von innen geöffnet
werden, wenn die Kindersicherung
eingeschaltet wurde.
ZUR BEACHTUNG
8) Nach Aktivierung des Dead-Lock ist es
nicht mehr möglich, die Türen von innen zu
öffnen; vergewissern Sie sich deshalb vor
dem Aussteigen, dass keine Personen
mehr im Fahrzeug sind.
9) NIE Kinder unbeaufsichtigt im Fahrzeug
lassen und das Fahrzeug nie mit
entriegelten Türen an einem Kindern leicht
zugänglichen Ort stehen lassen. Dies
könnte zu schweren Verletzungen führen
oder sogar tödliche Folgen haben. Immer
darauf achten, dass Kinder nicht die
elektrische Feststellbremse betätigen, das
Bremspedal niedertreten oder den Hebel
des Automatikgetriebes verstellen.
10) Die Kindersicherung immer aktivieren,
wenn Kinder an Bord sind. Vergewissern
Sie sich nach Aktivierung der
Kindersicherung für beide Hintertüren
durch Betätigung der inneren Türgriffe,
dass die Einschaltung effektiv erfolgt ist.
13F1B0166C
14F1B0023C
20
DAS FAHRZEUG KENNEN

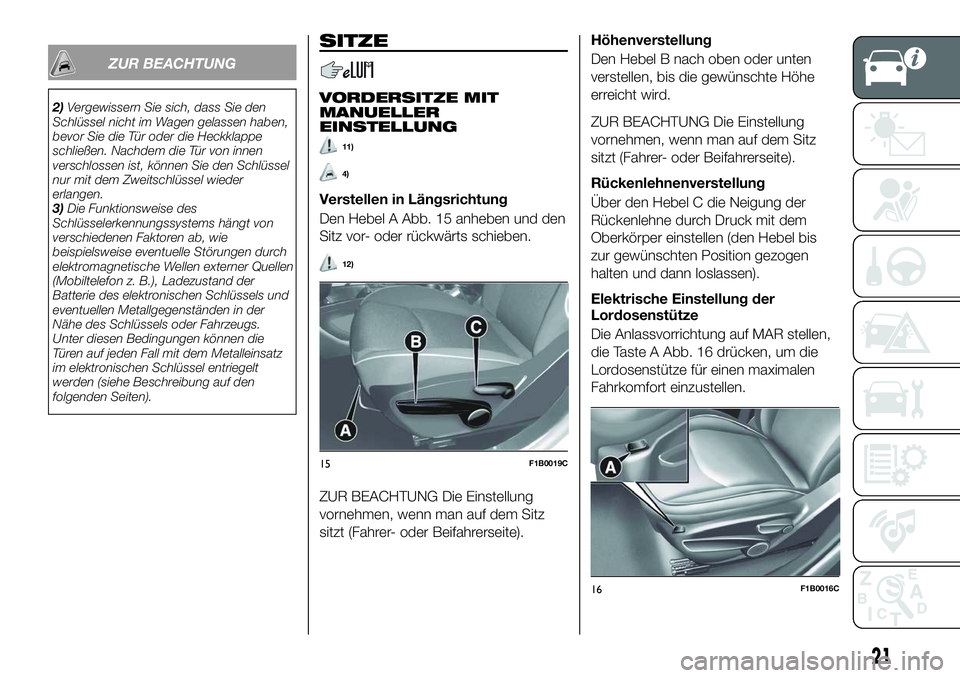

ZUR BEACHTUNG
2)Vergewissern Sie sich, dass Sie den
Schlüssel nicht im Wagen gelassen haben,
bevor Sie die Tür oder die Heckklappe
schließen. Nachdem die Tür von innen
verschlossen ist, können Sie den Schlüssel
nur mit dem Zweitschlüssel wieder
erlangen.
3) Die Funktionsweise des
Schlüsselerkennungssystems hängt von
verschiedenen Faktoren ab, wie
beispielsweise eventuelle Störungen durch
elektromagnetische Wellen externer Quellen
(Mobiltelefon z. B.), Ladezustand der
Batterie des elektronischen Schlüssels und
eventuellen Metallgegenständen in der
Nähe des Schlüssels oder Fahrzeugs.
Unter diesen Bedingungen können die
Türen auf jeden Fall mit dem Metalleinsatz
im elektronischen Schlüssel entriegelt
werden (siehe Beschreibung auf den
folgenden Seiten).
SITZE
VORDERSITZE MIT
MANUELLER
EINSTELLUNG
11)
4)
Verstellen in Längsrichtung
Den Hebel A Abb. 15 anheben und den
Sitz vor- oder rückwärts schieben.
12)
ZUR BEACHTUNG Die Einstellung
vornehmen, wenn man auf dem Sitz
sitzt (Fahrer- oder Beifahrerseite).
Höhenverstellung
Den Hebel B nach oben oder unten
verstellen, bis die gewünschte Höhe
erreicht wird.
ZUR BEACHTUNG Die Einstellung
vornehmen, wenn man auf dem Sitz
sitzt (Fahrer- oder Beifahrerseite).
Rückenlehnenverstellung
Über den Hebel C die Neigung der
Rückenlehne durch Druck mit dem
Oberkörper einstellen (den Hebel bis
zur gewünschten Position gezogen
halten und dann loslassen).
Elektrische Einstellung der
Lordosenstütze
Die Anlassvorrichtung auf MAR stellen,
die Taste A Abb. 16 drücken, um die
Lordosenstütze für einen maximalen
Fahrkomfort einzustellen.
15F1B0019C
16F1B0016C
21

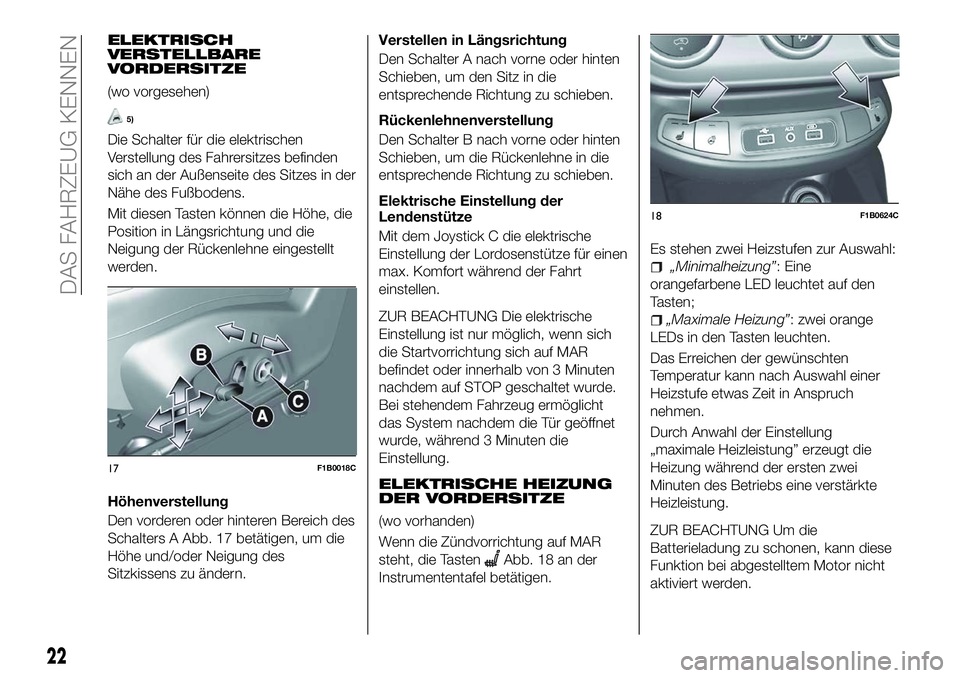

ELEKTRISCH
VERSTELLBARE
VORDERSITZE
(wo vorgesehen)
5)
Die Schalter für die elektrischen
Verstellung des Fahrersitzes befinden
sich an der Außenseite des Sitzes in der
Nähe des Fußbodens.
Mit diesen Tasten können die Höhe, die
Position in Längsrichtung und die
Neigung der Rückenlehne eingestellt
werden.
Höhenverstellung
Den vorderen oder hinteren Bereich des
Schalters A Abb. 17 betätigen, um die
Höhe und/oder Neigung des
Sitzkissens zu ändern.Verstellen in Längsrichtung
Den Schalter A nach vorne oder hinten
Schieben, um den Sitz in die
entsprechende Richtung zu schieben.
Rückenlehnenverstellung
Den Schalter B nach vorne oder hinten
Schieben, um die Rückenlehne in die
entsprechende Richtung zu schieben.
Elektrische Einstellung der
Lendenstütze
Mit dem Joystick C die elektrische
Einstellung der Lordosenstütze für einen
max. Komfort während der Fahrt
einstellen.
ZUR BEACHTUNG Die elektrische
Einstellung ist nur möglich, wenn sich
die Startvorrichtung sich auf MAR
befindet oder innerhalb von 3 Minuten
nachdem auf STOP geschaltet wurde.
Bei stehendem Fahrzeug ermöglicht
das System nachdem die Tür geöffnet
wurde, während 3 Minuten die
Einstellung.
ELEKTRISCHE HEIZUNG
DER VORDERSITZE
(wo vorhanden)
Wenn die Zündvorrichtung auf MAR
steht, die Tasten
Abb. 18 an der
Instrumententafel betätigen. Es stehen zwei Heizstufen zur Auswahl:
„Minimalheizung”: Eine
orangefarbene LED leuchtet auf den
Tasten;
„Maximale Heizung”: zwei orange
LEDs in den Tasten leuchten.
Das Erreichen der gewünschten
Temperatur kann nach Auswahl einer
Heizstufe etwas Zeit in Anspruch
nehmen.
Durch Anwahl der Einstellung
„maximale Heizleistung” erzeugt die
Heizung während der ersten zwei
Minuten des Betriebs eine verstärkte
Heizleistung.
ZUR BEACHTUNG Um die
Batterieladung zu schonen, kann diese
Funktion bei abgestelltem Motor nicht
aktiviert werden.
17F1B0018C
18F1B0624C
22
DAS FAHRZEUG KENNEN
