2017 TOYOTA SEQUOIA Manuel du propriétaire (in French)

239
2-4. Utilisation des autres systèmes de conduite
2
Pendant la conduite
SEQUOIA_D_OM34598D_17MY
Capteurs d’angle arrière
Capteurs d’angle avant
Zone
Distance
montrée
comme
en in. (mm)
Voy an t et
avertisseur
sonore
Loin
Environ
33,5 — 20,5
(850 — 520)
Intermittente
Milieu
Environ
20,5 — 15,7
(520 — 400)
Intermittent
rapide
Près
Environ
15,7 (400) ou
moins
En
permanence
Zone
Distance
montrée
comme
en in. (mm)
Voy an t et
avertisseur
sonore
Loin
Environ
23,6 — 15,7
(600 — 400)
Intermittente
Milieu
Environ
15,7 — 9,8
(400 — 250)
Intermittent
rapide
Près
Environ
9,8 (250) ou
moins
En
permanence

240
2-4. Utilisation des autres systèmes de conduite
SEQUOIA_D_OM34598D_17MY
■ Lorsque plus de deux obstacles sont détectés simultanément
L’avertisseur sonore correspond à la zone la plus proche.
■ Si plusieurs obstacles sont détectés à l’avant et à l’arrière du
véhicule en même temps
L’avertissement sonore variera de la manière suivante.
● Si un obstacle a été détecté à moins de 15,7 in. (400 mm) de
l’avant ou à moins de 33,5 in. (850 mm) de l’arrière du véhicule
(un avertissement sonore retentit en continu), puis qu’un nouvel
obstacle est détecté près de l’autre extrémité du véhicule, 7
avertissements sonores retentiront, suivis d’un seul en continu.
● Si un obstacle a été détecté à moins de 15,7 in. (400 mm) de
l’avant ou à moins de 33,5 in. (850 mm) de l’arrière du véhicule
(un avertissement sonore retentit en continu), puis qu’un nouvel
obstacle est détecté de la même manière près de l’autre
extrémité du véhicule, 3 avertissements sonores retentiront,
suivis d’un seul en continu.

241
2-4. Utilisation des autres systèmes de conduite
2
Pendant la conduite
SEQUOIA_D_OM34598D_17MY
Capteurs en fonction et portée de détection
Les diagrammes suivants illustrent la portée de détection. Il convient
de noter que les capteurs pourraient ne pas détecter les obstacles
qui sont trop près du véhicule.
■ Portée de détection des capteurs
Capteurs arrière
Capteurs d’angle arrière
Capteurs d’angle avant
Zone perceptible
Environ 70,9 in. (1800 mm)
Environ 33,5 in. (850 mm)
Environ 23,6 in. (600 mm)
Le diagramme illustre la portée de détection des capteurs. Il convient de
noter que les capteurs pourraient ne pas détecter les obstacles qui sont trop
près du véhicule.
La portée des capteurs pourrait varier en fonction de la forme de l’objet, etc.

242
2-4. Utilisation des autres systèmes de conduite
SEQUOIA_D_OM34598D_17MY
■ Informations sur la détection par le capteur
● Certaines conditions présentées par le véhicule et l’environnement qui
l’entoure peuvent réduire la capacité du capteur de détecter
correctement un obstacle. Les instants particuliers dans lesquels ceci
peut se passer sont listés ci-dessous.
• Un capteur est encrassé ou couvert de glace ou de neige.
• Un capteur est gelé.
• Un capteur est obstrué d’une façon ou d’un autre.
• Le véhicule penche de façon importante sur un côté.
• Sur une chaussée particulièrement cahoteuse ou inclinée, sur le
gravier ou sur le gazon.
• Le véhicule se trouve en zone bruyante causée par exemple par le
bruit des avertisseurs, des moteurs de motocyclettes, des freins à air
des camions ou d’autres bruits de gros véhicules pouvant générer des
ondes ultrasoniques.
• Un autre véhicule doté de capteurs d’aide au stationnement à
proximité.
• Un capteur est obstrué par de la bruine ou par une forte pluie.
• Le véhicule est équipé d’une antenne d’aile ou d’un autre type
d’antenne radio.
• Un pare-chocs ou un capteur est heurté violemment.
• Le véhicule approche d’une courbe prononcée ou à angle droit.
• Sous un soleil de plomb ou dans des froids extrêmes.
• Les obstacles situés directement sous les pare-chocs ne sont pas
détectés.
Les objets plus bas que les capteurs, les poteaux minces, etc. peuvent
être détectés au premier abord, mais cesser de l’être alors qu’ils se
rapprochent.
• Le véhicule est équipé d’un attelage de remorquage.
• La suspension installée n’est pas de marque Toyota (suspension
surbaissée, etc.).
• Lorsque vous installez l’antenne d’un radio bidirectionnel.
• Lorsque votre véhicule est équipé d’un œillet de remorquage.
• Lorsque le pare-chocs est endommagé.
Outre les exemples ci-dessus, il peut arriver que le capteur établisse la
distance de certains objets comme étant plus près qu’ils ne le sont en réalité
en raison de leur forme particulière.

243
2-4. Utilisation des autres systèmes de conduite
2
Pendant la conduite
SEQUOIA_D_OM34598D_17MY
● La forme d’un obstacle peut empêcher sa détection par le capteur.
Portez une attention particulière aux obstacles suivants:
• Câbles, clôtures, cordages, etc.
• Coton, neige et autres matériaux qui absorbent les ondes sonores
• Objet à arêtes aiguës
• Obstacles bas
• Obstacles hauts dont la partie supérieure se présente en saillie vers
votre véhicule
• Une personne près du véhicule (suivant le type de vêtement qu’elle
porte)
• Lorsque le pare-chocs est endommagé.
■ Homologation (Canada uniquement)
Le dispositif ISM est conforme à la norme canadienne ICES-001.
■ Si le voyant est continuellement allumé
Faites vérifier votre véhicule par votre concessionnaire Toyota.
■ Si le voyant continue à clignoter mais l’avertisseur sonore ne retentit
pas
Nettoyez les capteurs à l’aide de chiffon doux.
AT T E N T I O N
■ Usez de prudence lors de l’utilisation du système d’aide au
stationnement
Veuillez observer les précautions suivantes.
Le fait de négliger ce point pourrait nuire à la conduite sécuritaire du
véhicule et risquer de causer un accident.
● Ne pas utiliser le capteur à une vitesse supérieure à 6 mph (10 km/h).
● Ne fixer aucun accessoire à l’intérieur de la zone de détection du capteur.
● Lorsque vous avancez ou reculez, vérifiez systématiquement la sécurité
des abords de votre véhicule et conduisez prudemment.

244
2-4. Utilisation des autres systèmes de conduite
SEQUOIA_D_OM34598D_17MY
NOTE
■ Lorsque vous lavez le véhicule
Ne dirigez pas de jets d’eau violents ou de vapeur en direction de la zone du
capteur.
Cela pourrait provoquer une défaillance du capteur.

245
2-4. Utilisation des autres systèmes de conduite
2
Pendant la conduite
SEQUOIA_D_OM34598D_17MY

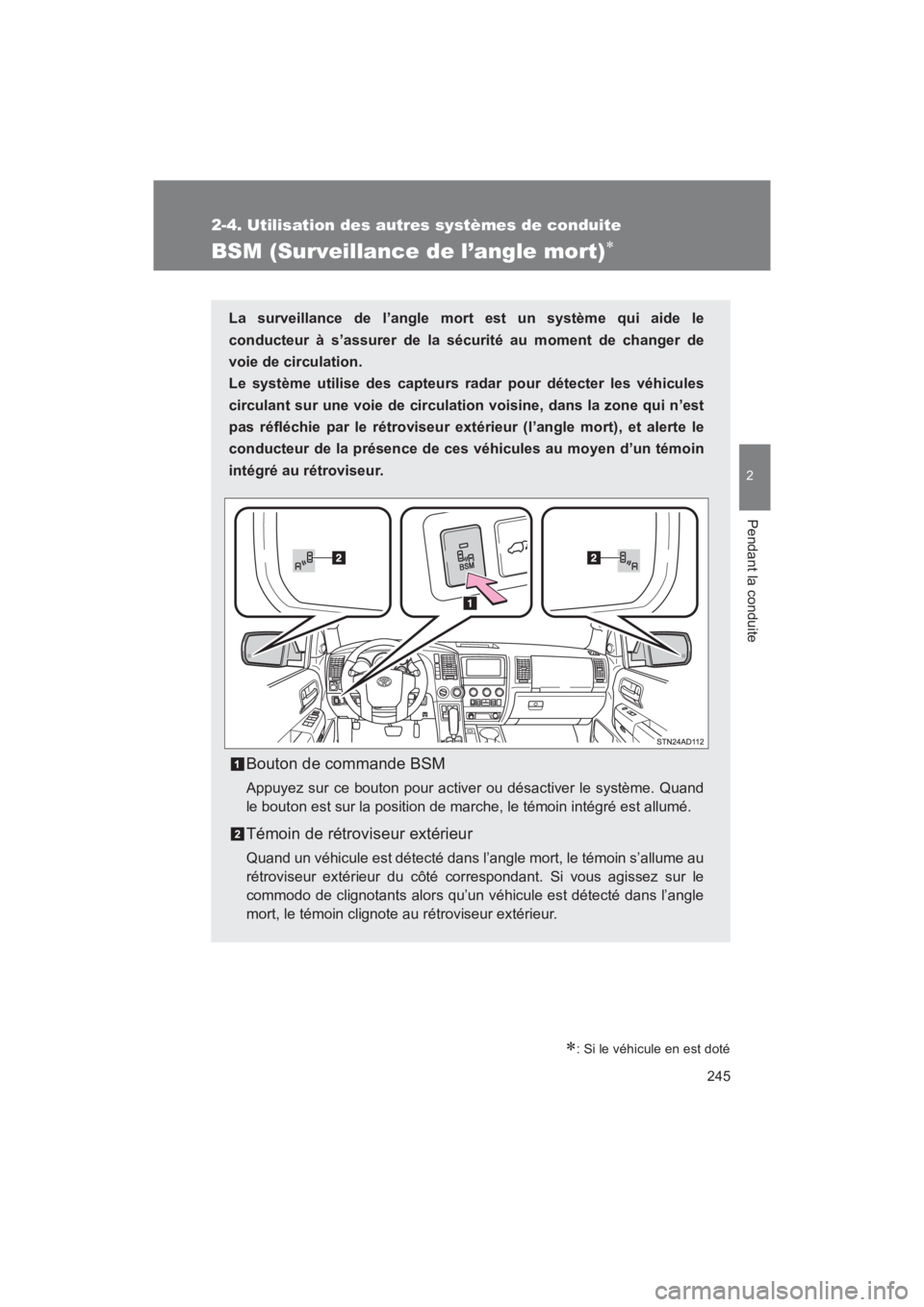

BSM (Surveillance de l’angle mort)
: Si le véhicule en est doté
La surveillance de l’angle mort est un système qui aide le
conducteur à s’assurer de la sécurité au moment de changer de
voie de circulation.
Le système utilise des capteurs radar pour détecter les véhicules
circulant sur une voie de circulation voisine, dans la zone qui n’est
pas réfléchie par le rétroviseur extérieur (l’angle mort), et alerte le
conducteur de la présence de ces véhicules au moyen d’un témoin
intégré au rétroviseur.
Bouton de commande BSM
Appuyez sur ce bouton pour activer ou désactiver le système. Quand
le bouton est sur la position de marche, le témoin intégré est allumé.
Témoin de rétroviseur extérieur
Quand un véhicule est détecté dans l’angle mort, le témoin s’allume au
rétroviseur extérieur du côté correspondant. Si vous agissez sur le
commodo de clignotants alors qu’un véhicule est détecté dans l’angle
mort, le témoin clignote au rétroviseur extérieur.

246
2-4. Utilisation des autres systèmes de conduite
SEQUOIA_D_OM34598D_17MY
Zones de détection du système de surveillance de l’angle mort
Les angles morts dans lesquels les véhicules peuvent être détectés
sont matérialisés ci-dessous.
La zone de détection s’étend
jusqu’à:
11,5 ft. (3,5 m) environ depuis
le flanc du véhicule
Les premiers 1,6 ft. (0,5 m)
depuis le flanc du véhicule sont
exclus de la zone de détection
9,8 ft. (3 m) environ depuis le
bouclier arrière
3,3 ft. (1 m) environ en avant
du bouclier arrière
■ Conditions de fonctionnement de la surveillance de l’angle mort
Le bouton de commande BSM est sur MARCHE et le véhicule roule à plus
de 25 mph (40 km/h) environ
■ Conditions de détection d’un véhicule par la surveillance de l’angle
mort
● Votre véhicule est dépassé par un autre circulant sur une voie voisine.
● Quand un autre véhicule pénètre dans la zone de détection à l’occasion
d’un changement de voie.
