2017 TOYOTA PROACE VERSO Betriebsanleitungen (in German)

305
8
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016

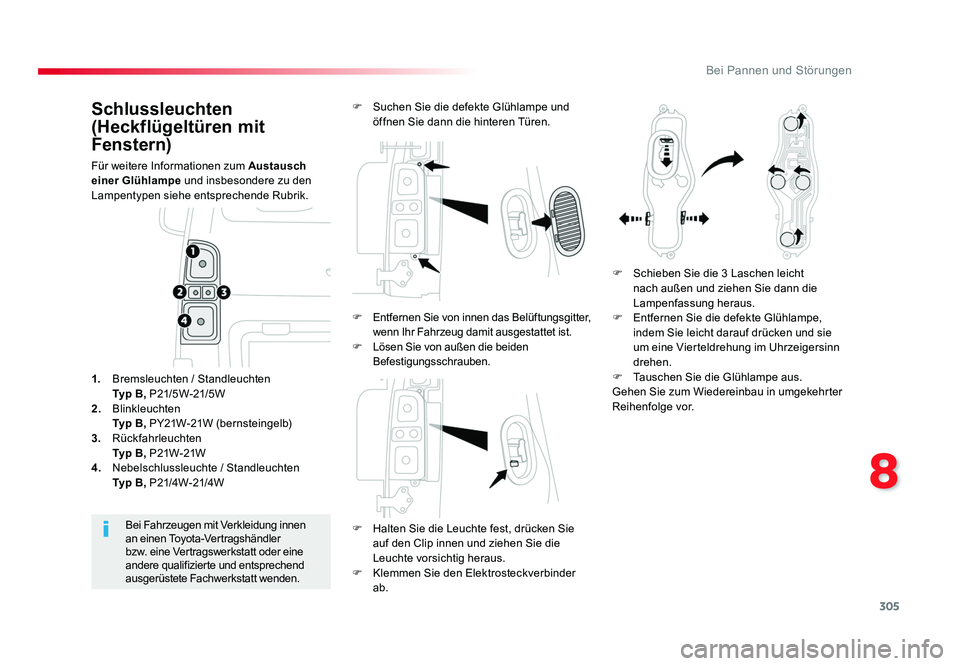

Schlussleuchten
(Heckflügeltüren mit
Fenstern)
Für weitere Informationen zum Austausch
einer Glühlampe und insbesondere zu den
Lampentypen siehe entsprechende Rubrik.
F Halten Sie die Leuchte fest, drücken Sie auf den Clip innen und ziehen Sie die
Leuchte vorsichtig heraus.
F Klemmen Sie den Elektrosteckverbinder
ab.
Bei Fahrzeugen mit Verkleidung innen
an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder eine
andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt wenden.
1.
Bremsleuchten / Standleuchten
Ty p B , P21/5W-21/5W
2. Blinkleuchten
Ty p B , PY21W-21W (bernsteingelb)
3. Rückfahrleuchten
Ty p B , P21W-21W
4. Nebelschlussleuchte / Standleuchten
Ty p B , P21/4W-21/4W F Suchen Sie die defekte Glühlampe und
öffnen Sie dann die hinteren Türen.
F Schieben Sie die 3 Laschen leicht nach außen und ziehen Sie dann die
Lampenfassung heraus.
F Entfernen Sie die defekte Glühlampe, indem Sie leicht darauf drücken und sie
um eine Vierteldrehung im Uhrzeigersinn
drehen.
F Tauschen Sie die Glühlampe aus.
Gehen Sie zum Wiedereinbau in umgekehrter
Reihenfolge vor.
F
Entfernen Sie von innen das Belüftungsgitter,
wenn Ihr Fahrzeug damit ausgestattet ist.
F Lösen Sie von außen die beiden
Befestigungsschrauben.
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016.indd 30501/08/2016 18:07

306
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016

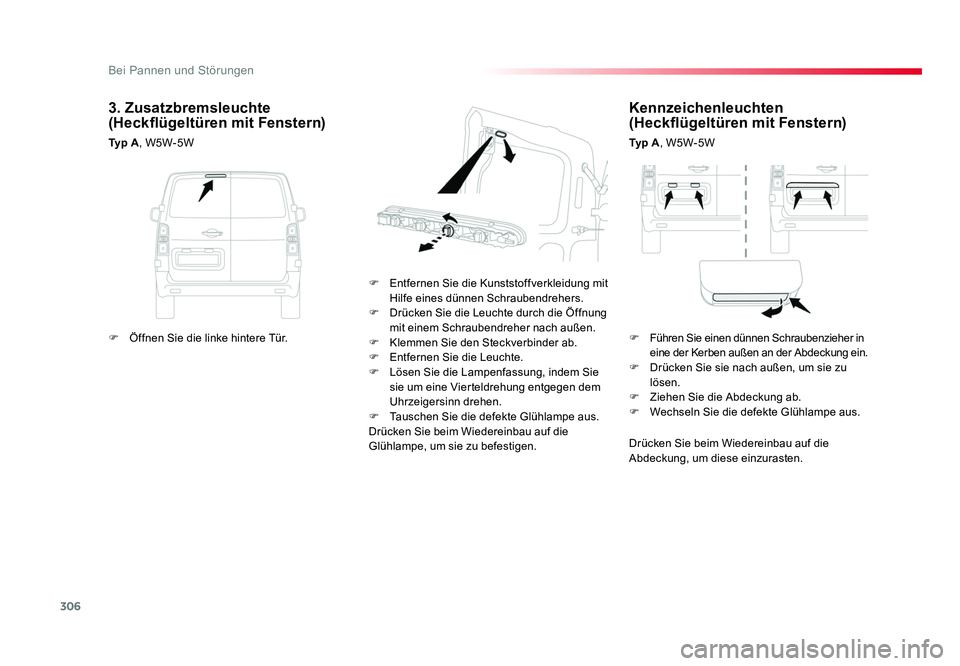

Kennzeichenleuchten
(Heckflügeltüren mit Fenstern)
Ty p A, W5W-5W
F Entfernen Sie die Kunststoffverkleidung mit Hilfe eines dünnen Schraubendrehers.
F Drücken Sie die Leuchte durch die Öffnung mit einem Schraubendreher nach außen.
F Klemmen Sie den Steckverbinder ab.
F Entfernen Sie die Leuchte.
F Lösen Sie die Lampenfassung, indem Sie sie um eine Vierteldrehung entgegen dem
Uhrzeigersinn drehen.
F Tauschen Sie die defekte Glühlampe aus.
Drücken Sie beim Wiedereinbau auf die
Glühlampe, um sie zu befestigen.
3. Zusatzbremsleuchte
(Heckflügeltüren mit Fenstern)
Ty p A , W5W-5W
Drücken Sie beim Wiedereinbau auf die
Abdeckung, um diese einzurasten.
F Öffnen Sie die linke hintere Tür.
F Führen Sie einen dünnen Schraubenzieher in
eine der Kerben außen an der Abdeckung ein.
F Drücken Sie sie nach außen, um sie zu lösen.
F Ziehen Sie die Abdeckung ab.
F Wechseln Sie die defekte Glühlampe aus.
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016.indd 30601/08/2016 18:07

307
8
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016

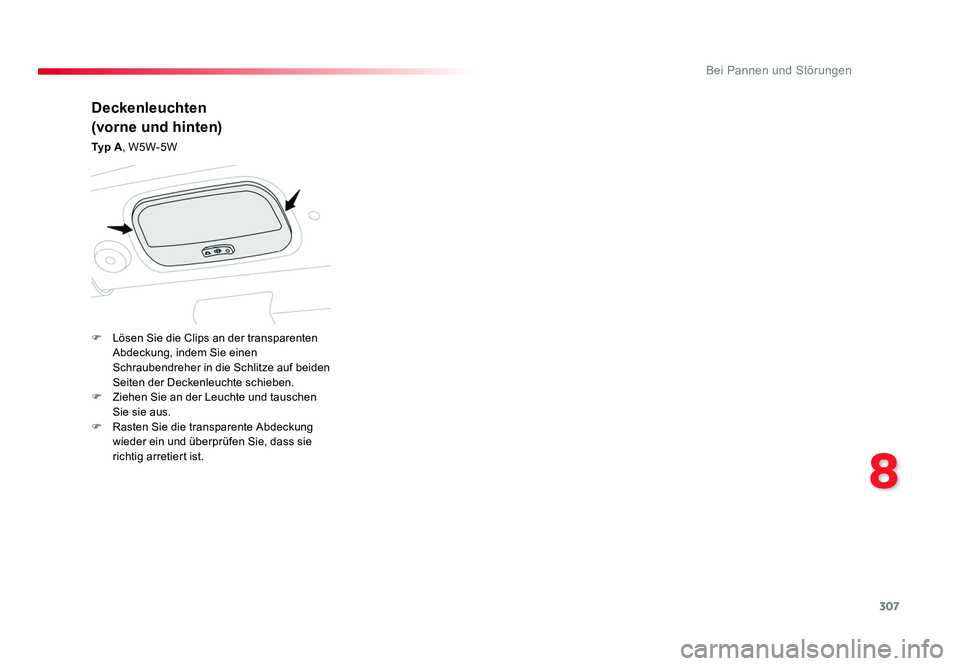

Deckenleuchten
(vorne und hinten)
Ty p A, W5W-5W
F Lösen Sie die Clips an der transparenten Abdeckung, indem Sie einen
Schraubendreher in die Schlitze auf beiden
Seiten der Deckenleuchte schieben.
F Ziehen Sie an der Leuchte und tauschen Sie sie aus.
F Rasten Sie die transparente Abdeckung wieder ein und überprüfen Sie, dass sie
richtig arretiert ist.
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016.indd 30701/08/2016 18:07

308
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016

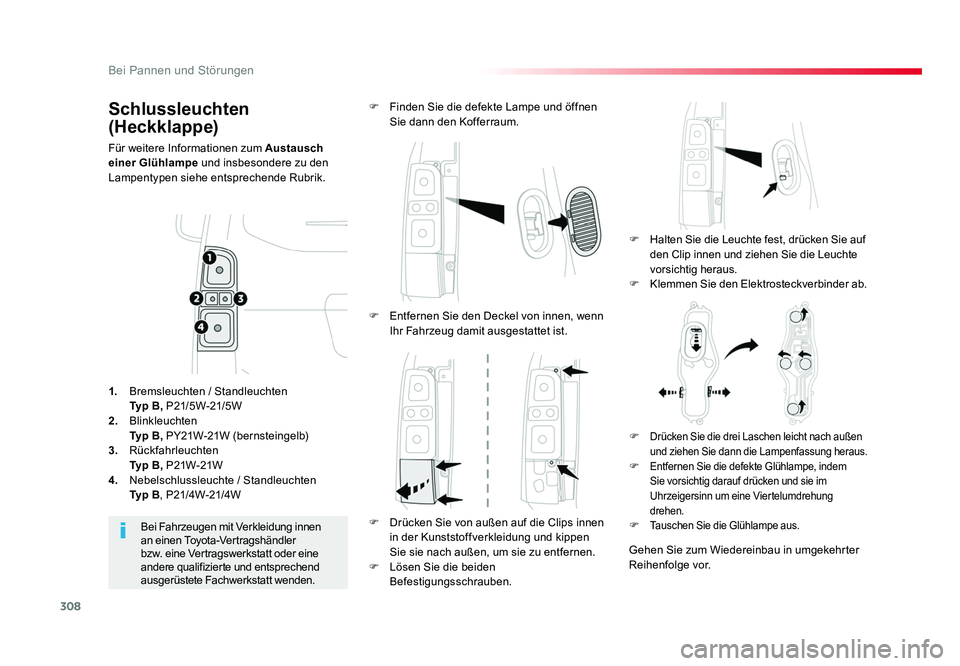

Schlussleuchten
(Heckklappe)
Für weitere Informationen zum Austausch
einer Glühlampe und insbesondere zu den
Lampentypen siehe entsprechende Rubrik.
F Halten Sie die Leuchte fest, drücken Sie auf
den Clip innen und ziehen Sie die Leuchte
vorsichtig heraus.
F Klemmen Sie den Elektrosteckverbinder ab.
F Finden Sie die defekte Lampe und öffnen
Sie dann den Kofferraum.
Bei Fahrzeugen mit Verkleidung innen
an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder eine
andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt wenden.
1.
Bremsleuchten / Standleuchten
Ty p B , P21/5W-21/5W
2. Blinkleuchten
Ty p B , PY21W-21W (bernsteingelb)
3. Rückfahrleuchten
Ty p B , P21W-21W
4. Nebelschlussleuchte / Standleuchten
Ty p B , P21/4W-21/4W F Entfernen Sie den Deckel von innen, wenn
Ihr Fahrzeug damit ausgestattet ist.
F Drücken Sie von außen auf die Clips innen in der Kunststoffverkleidung und kippen
Sie sie nach außen, um sie zu entfernen.
F Lösen Sie die beiden Befestigungsschrauben. F
Drücken Sie die drei Laschen leicht nach außen
und ziehen Sie dann die Lampenfassung heraus.
F
Entfernen Sie die defekte Glühlampe, indem
Sie vorsichtig darauf drücken und sie im
Uhrzeigersinn um eine Viertelumdrehung
drehen.
F Tauschen Sie die Glühlampe aus.
Gehen Sie zum Wiedereinbau in umgekehrter
Reihenfolge vor.
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016.indd 30801/08/2016 18:07

309
8
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016

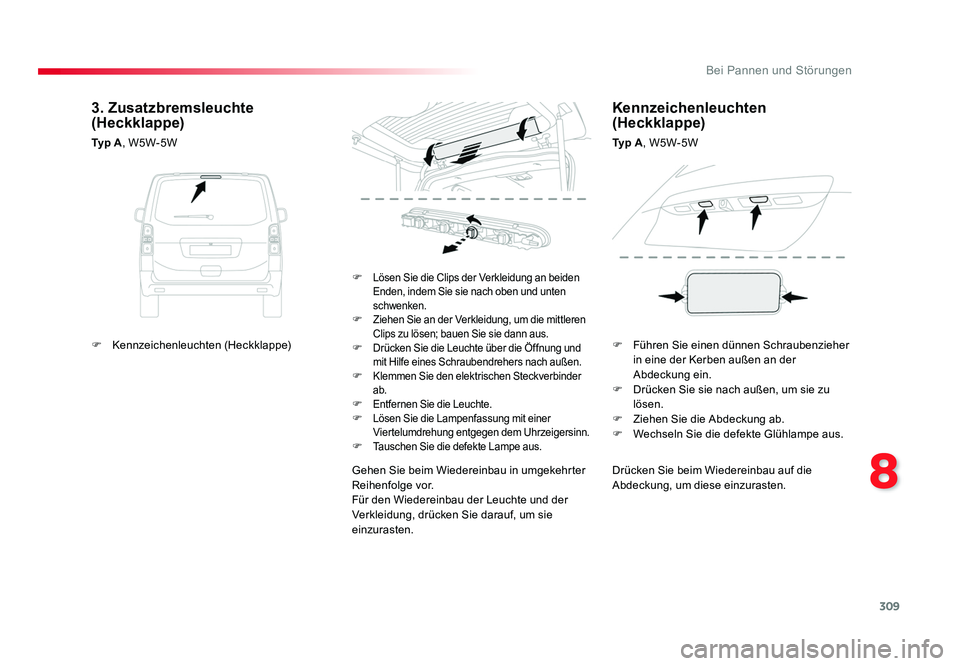

Drücken Sie beim Wiedereinbau auf die
Abdeckung, um diese einzurasten.
F
Lösen Sie die Clips der Verkleidung an beiden
Enden, indem Sie sie nach oben und unten
schwenken.
F
Ziehen Sie an der Verkleidung, um die mittleren
Clips zu lösen; bauen Sie sie dann aus.
F Drücken Sie die Leuchte über die Öffnung und
mit Hilfe eines Schraubendrehers nach außen.
F Klemmen Sie den elektrischen Steckverbinder
ab.
F Entfernen Sie die Leuchte.F Lösen Sie die Lampenfassung mit einer
Viertelumdrehung entgegen dem Uhrzeigersinn.
F Tauschen Sie die defekte Lampe aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Für den Wiedereinbau der Leuchte und der
Verkleidung, drücken Sie darauf, um sie
einzurasten.
3. Zusatzbremsleuchte
(Heckklappe)
Ty p A , W5W-5W
Kennzeichenleuchten
(Heckklappe)
Ty p A, W5W-5W
F Kennzeichenleuchten (Heckklappe) F Führen Sie einen dünnen Schraubenzieher
in eine der Kerben außen an der
Abdeckung ein.
F Drücken Sie sie nach außen, um sie zu lösen.
F Ziehen Sie die Abdeckung ab.
F Wechseln Sie die defekte Glühlampe aus.
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016.indd 30901/08/2016 18:07

310
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016
Deckenleuchten
(vorne und hinten)
Wenden Sie sich zum Austausch dieses Typs
von LED-Leuchten und Leuchtenführungen
an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder an eine andere
qualifizierte und entsprechend ausgerüstete
Fachwerkstatt.
Das Toyota -Händlernetz bietet Ihnen ein
Ersatzset für Leuchtdioden (LED) an.
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016.indd 31001/08/2016 18:07

311
8
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016

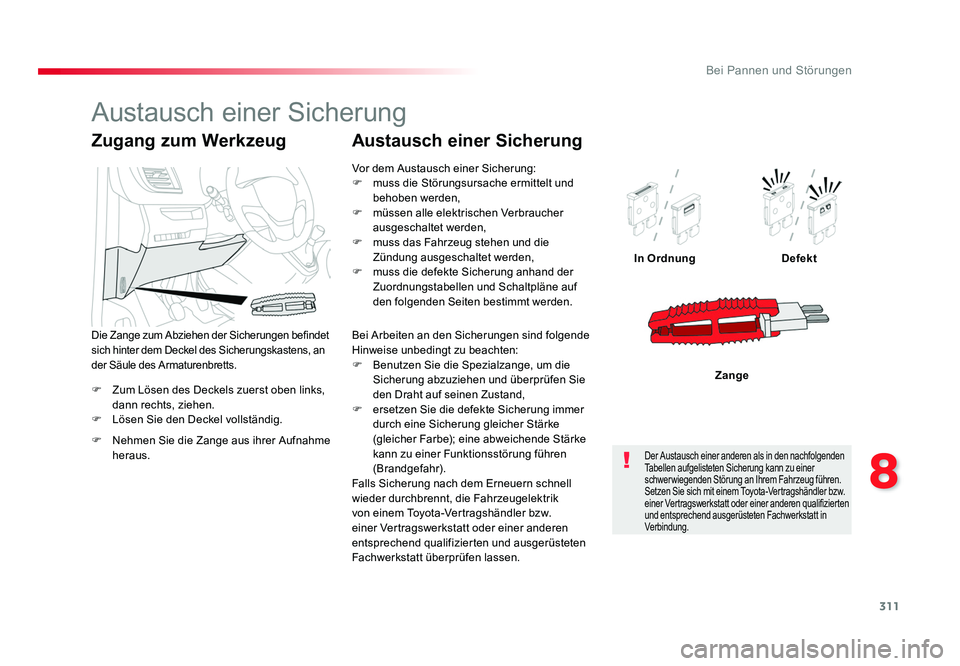

F Zum Lösen des Deckels zuerst oben links, dann rechts, ziehen.
F Lösen Sie den Deckel vollständig. In Ordnung
Defekt
Zange
Zugang zum Werkzeug
F Nehmen Sie die Zange aus ihrer Aufnahme heraus.
Die Zange zum Abziehen der Sicherungen befindet
sich hinter dem Deckel des Sicherungskastens, an
der Säule des Armaturenbretts.
Vor dem Austausch einer Sicherung:
F muss die Störungsursache ermittelt und behoben werden,
F müssen alle elektrischen Verbraucher
ausgeschaltet werden,
F muss das Fahrzeug stehen und die Zündung ausgeschaltet werden,
F muss die defekte Sicherung anhand der Zuordnungstabellen und Schaltpläne auf
den folgenden Seiten bestimmt werden.
Austausch einer Sicherung
Bei Arbeiten an den Sicherungen sind folgende
Hinweise unbedingt zu beachten:
F Benutzen Sie die Spezialzange, um die Sicherung abzuziehen und überprüfen Sie
den Draht auf seinen Zustand,
F ersetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke
(gleicher Farbe); eine abweichende Stärke
kann zu einer Funktionsstörung führen
(Brandgefahr).
Falls Sicherung nach dem Erneuern schnell
wieder durchbrennt, die Fahrzeugelektrik
von einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen
entsprechend qualifizierten und ausgerüsteten
Fachwerkstatt überprüfen lassen.
Der Austausch einer anderen als in den nachfolgenden
Tabellen aufgelisteten Sicherung kann zu einer
schwerwiegenden Störung an Ihrem Fahrzeug führen.
Setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten
und entsprechend ausgerüsteten Fachwerkstatt in
Verbindung.
Austausch einer Sicherung
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016.indd 31101/08/2016 18:07

312
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016

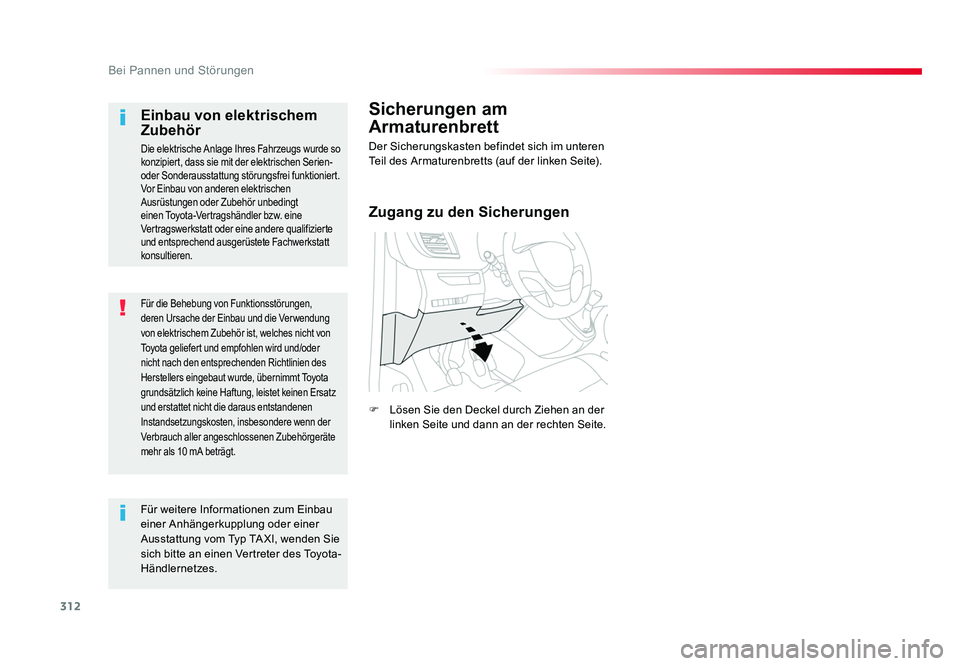

Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die Verwendung
von elektrischem Zubehör ist, welches nicht von
Toyota geliefert und empfohlen wird und/oder
nicht nach den entsprechenden Richtlinien des
Herstellers eingebaut wurde, übernimmt Toyota
grundsätzlich keine Haftung, leistet keinen Ersatz
und erstattet nicht die daraus entstandenen
Instandsetzungskosten, insbesondere wenn der
Verbrauch aller angeschlossenen Zubehörgeräte
mehr als 10 mA beträgt.
Einbau von elektrischem
Zubehör
Die elektrische Anlage Ihres Fahrzeugs wurde so
konzipiert, dass sie mit der elektrischen Serien-
oder Sonderausstattung störungsfrei funktioniert.
Vor Einbau von anderen elektrischen
Ausrüstungen oder Zubehör unbedingt
einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder eine andere qualifizierte
und entsprechend ausgerüstete Fachwerkstatt
konsultieren.
Für weitere Informationen zum Einbau
einer Anhängerkupplung oder einer
Ausstattung vom Typ TA XI, wenden Sie
sich bitte an einen Vertreter des Toyota-
Händlernetzes.
Sicherungen am
Armaturenbrett
Der Sicherungskasten befindet sich im unteren
Teil des Armaturenbretts (auf der linken Seite).
Zugang zu den Sicherungen
F Lösen Sie den Deckel durch Ziehen an der linken Seite und dann an der rechten Seite.
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016.indd 31201/08/2016 18:07
