297
8
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016
F Wenn Ihr Fahrzeug damit ausgestattet ist,
ziehen Sie die Diebstahlschutzmutter unter
Verwendung des Steckschlüsseleinsatzes 4
mit dem Radschlüssel 1 fest.
F Ziehen Sie die übrigen Radmuttern nur mit
dem Radschlüssel 1 fest.
F Verstauen Sie das Werkzeug im Werkzeugkasten. Der Reifendruck ist auf diesem Aufkleber
angegeben.
Nach einem Radwechsel
Verstauen Sie das defekte Rad im Korb.
Lassen Sie das Anzugsmoment der
Schrauben und den Druck des Ersatzrads
von einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt nachprüfen.
Lassen Sie das defekte Rad reparieren und
bringen Sie es gleich danach wieder am
Fahrzeug an.
Falls Ihr Fahrzeug über ein
Reifendruckwarnsystem verfügt, den
Reifendruck kontrollieren und das
System erneut initialisieren.
Tyre Pressure Warning
System (TPWS)
Das Stahlersatzrad hat keinen
Reifendrucksensor.
Rad mit großer
Radkappe
Setzen Sie beim Montieren des
Rades
die Radkappe beginnend
am Ventildurchgang wieder auf und
drücken Sie sie rundum mit der flachen
Hand fest.
Für weitere Informationen zur
Reifendrucküberwachung
siehe
entsprechende Rubrik.
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016.indd 29701/08/2016 18:07

298
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016

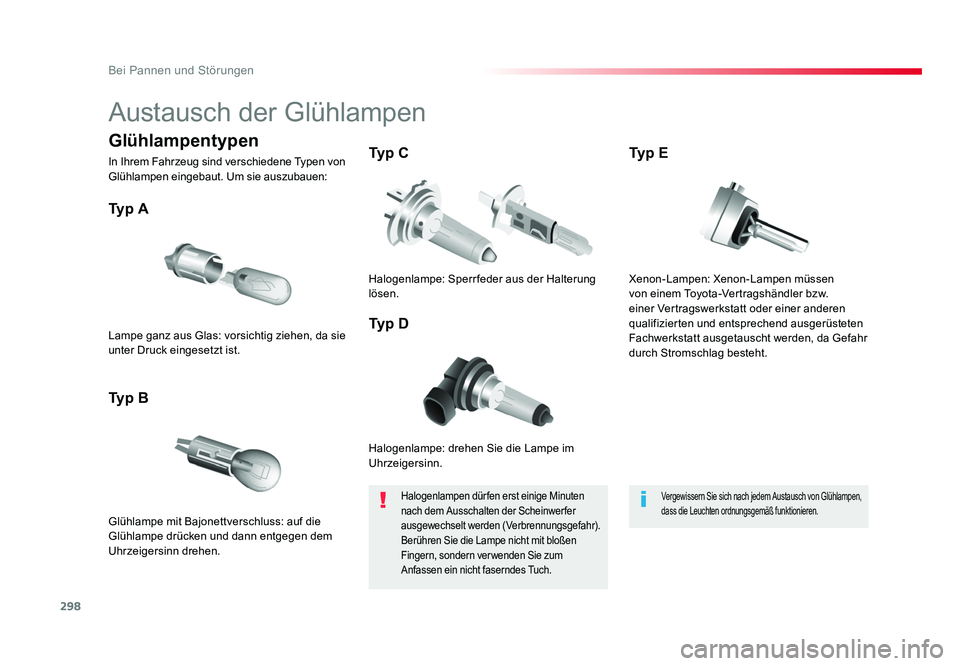

Austausch der Glühlampen
Halogenlampe: drehen Sie die Lampe im
Uhrzeigersinn.
Ty p A
Glühlampe mit Bajonettverschluss: auf die
Glühlampe drücken und dann entgegen dem
Uhrzeigersinn drehen.
Ty p BTy p C
Ty p D
Lampe ganz aus Glas: vorsichtig ziehen, da sie
unter Druck eingesetzt ist.
Halogenlampe: Sperrfeder aus der Halterung
lösen.
Halogenlampen dürfen erst einige Minuten
nach dem Ausschalten der Scheinwerfer
ausgewechselt werden (Verbrennungsgefahr).
Berühren Sie die Lampe nicht mit bloßen
Fingern, sondern verwenden Sie zum
Anfassen ein nicht faserndes Tuch.Vergewissern Sie sich nach jedem Austausch von Glühlampen,
dass die Leuchten ordnungsgemäß funktionieren.
Glühlampentypen
In Ihrem Fahrzeug sind verschiedene Typen von
Glühlampen eingebaut. Um sie auszubauen:
Xenon-Lampen: Xenon-Lampen müssen
von einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt ausgetauscht werden, da Gefahr
durch Stromschlag besteht.Ty p E
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016.indd 29801/08/2016 18:07

299
8
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016
Frontleuchten
Xenonlampen
Für weitere Informationen zum Austausch
einer Glühlampe und insbesondere zu den
Lampentypen siehe entsprechende Rubrik.
Halogenleuchten
Für weitere Informationen zum Austausch
einer Glühlampe und insbesondere der
Lampentypen siehe entsprechende Rubrik.
Achten Sie bei Lampen mit
Zentrierstiften vom Typ H7... auf die
richtige Positionierung, um eine optimale
Ausleuchtung zu gewährleisten.
Nebelscheinwerfer
Ty p D, H11 - 5 5 W
Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist
es normal, wenn die Streuscheiben der
Scheinwerfer und der Heckleuchten von
innen beschlagen; die niedergeschlagene
Feuchtigkeit verschwindet ein paar Minuten
nach dem Einschalten der Beleuchtung.
1. Tagfahrlicht / Standlicht (LED)
2. Fernlicht
Ty p C , H1- 55W
3. Abblendlicht
Ty p E , D8S 25W
4. Blinkleuchten
Ty p B , PY21W-21W (bernsteinfarben)
1.
Tagfahrlicht / Standlicht
Ty p A , P21- 5W
2. Fernlicht
Ty p C , H1- 55W
3. Abblendlicht
Ty p C , H7- 5 5 W
4 . Blinkleuchten
Ty p B , PY21W-21W (bernsteinfarben)
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016.indd 29901/08/2016 18:07

300
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016
Seitlicher Zusatzblinker
Ty p A, W Y5W - 5W (gelb) Die Streuscheiben der Scheinwerfer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:
F
verwenden Sie zum Säubern kein
trockenes Tuch oder Scheuertuch
und auch keine Reinigungs- oder
Lösungsmittel,
F
verwenden Sie einen Schwamm und
Seifenwasser oder ein pH-neutrales
Produkt,
F wenn Sie hartnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht für längere Zeit auf die
Scheinwerfer, Leuchten und deren Ränder,
um eine Beschädigung der Lackschicht
und der Dichtungsgummis zu vermeiden.
Vor dem Austauschen von Glühlampen
müssen die Scheinwerfer mehrere
Minuten lang ausgeschaltet sein
(Gefahr schwerer Verbrennungen).
F Berühren Sie die Lampe nicht mit
den bloßen Fingern, verwenden Sie
ein faserfreies Tuch zum Anfassen.
Damit die Scheinwer fer nicht zerstört
werden, dür fen nur Glühlampen mit
UV-Filter verwendet werden.
Ersetzen Sie eine defekte Glühlampe
stets durch eine neue Lampe mit den
gleichen Angaben und Eigenschaften.
-
Drücken Sie den Blinker nach hinten und nehmen
Sie ihn ab.
- Zum Wiederanbringen setzen Sie den Blinker
vorne an und schieben Sie ihn dann nach hinten.
Die bernsteinfarbenen Lampen (Blinkleuchten
und Zusatzblinker) müssen durch Lampen
mit gleiche Spezifikation und Farbe ersetzt
werden.
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016.indd 30001/08/2016 18:07

301
8
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016
Achten Sie beim Wiedereinbau des
Steckverbinders und der Lampe in
den Scheinwerfer darauf, dass alles
bis zum "Klick" der Verriegelung in der
Halterung positioniert wird.
Abblendlicht
(Halogen-Scheinwerfer)
Ty p C, H7- 5 5 W
Tagfahrlicht / Standlicht
Ty p A , P21- 5W
F Die Abdeckung abziehen.
F Drücken Sie auf den unteren Clip des Steckverbinders und entfernen Sie
Steckverbinder und Lampe.
F Ziehen Sie die Lampe heraus und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor. F Die Lampenfassung um 90° im
Uhrzeigersinn drehen.
F Entfernen Sie die Fassung.
F Erneuern Sie die defekte Lampe.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016.indd 30101/08/2016 18:07

302
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016

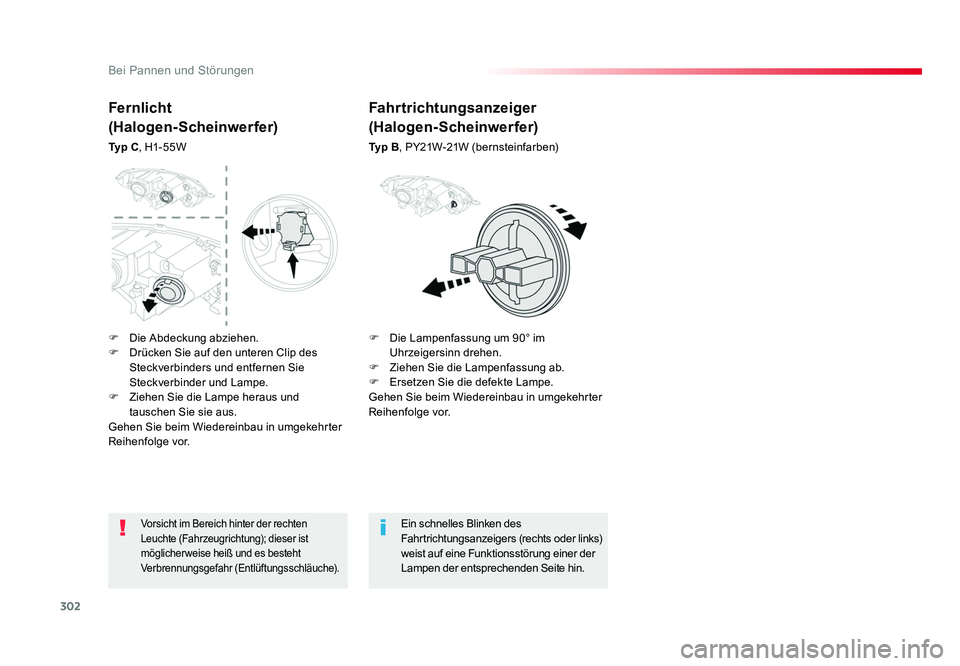

Vorsicht im Bereich hinter der rechten
Leuchte (Fahrzeugrichtung); dieser ist
möglicherweise heiß und es besteht
Verbrennungsgefahr (Entlüftungsschläuche).Ein schnelles Blinken des
Fahrtrichtungsanzeigers (rechts oder links)
weist auf eine Funktionsstörung einer der
Lampen der entsprechenden Seite hin.
Fahrtrichtungsanzeiger
(Halogen-Scheinwerfer)
Ty p B, PY21W-21W (bernsteinfarben)
Fernlicht
(Halogen-Scheinwerfer)
Ty p C, H1- 55W
F Die Abdeckung abziehen.
F Drücken Sie auf den unteren Clip des Steckverbinders und entfernen Sie
Steckverbinder und Lampe.
F Ziehen Sie die Lampe heraus und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor. F Die Lampenfassung um 90° im
Uhrzeigersinn drehen.
F Ziehen Sie die Lampenfassung ab.
F Ersetzen Sie die defekte Lampe.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016.indd 30201/08/2016 18:07

303
8
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016

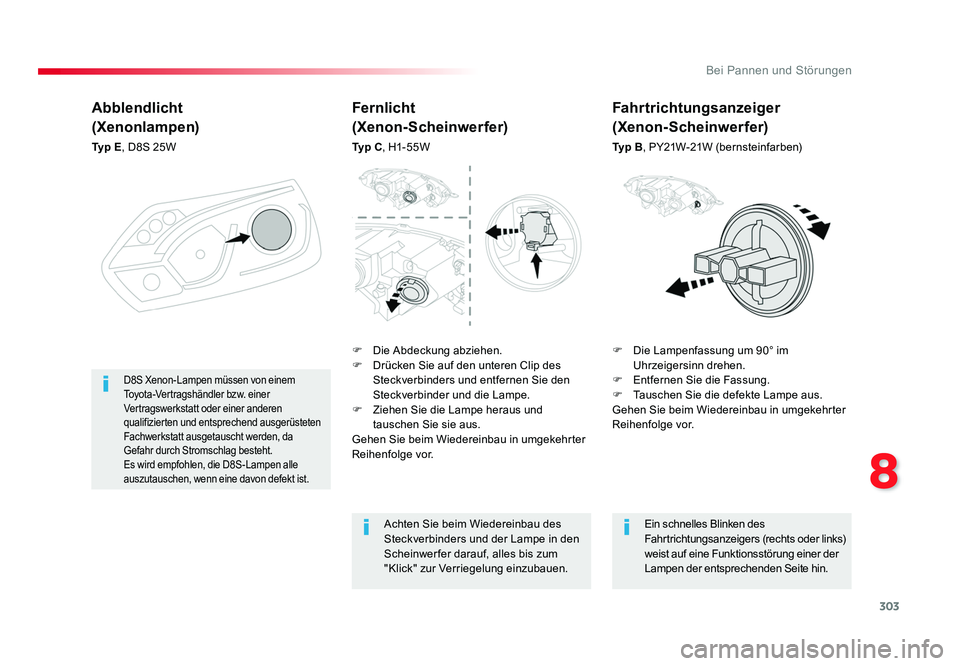

Abblendlicht
(Xenonlampen)
Ty p E, D8S 25W
F Die Lampenfassung um 90° im Uhrzeigersinn drehen.
F Entfernen Sie die Fassung.
F Tauschen Sie die defekte Lampe aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
D8S Xenon-Lampen müssen von einem
Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt ausgetauscht werden, da
Gefahr durch Stromschlag besteht.
Es wird empfohlen, die D8S-Lampen alle
auszutauschen, wenn eine davon defekt ist.
Fernlicht
(Xenon-Scheinwerfer)
Ty p C , H1- 55W
Achten Sie beim Wiedereinbau des
Steckverbinders und der Lampe in den
Scheinwer fer darauf, alles bis zum
"Klick" zur Verriegelung einzubauen. Ein schnelles Blinken des
Fahrtrichtungsanzeigers (rechts oder links)
weist auf eine Funktionsstörung einer der
Lampen der entsprechenden Seite hin.
Fahrtrichtungsanzeiger
(Xenon-Scheinwerfer)
Ty p B
, PY21W-21W (bernsteinfarben)
F Die Abdeckung abziehen.
F Drücken Sie auf den unteren Clip des Steckverbinders und entfernen Sie den
Steckverbinder und die Lampe.
F Ziehen Sie die Lampe heraus und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016.indd 30301/08/2016 18:07

304
Bei Pannen und Störungen
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2016

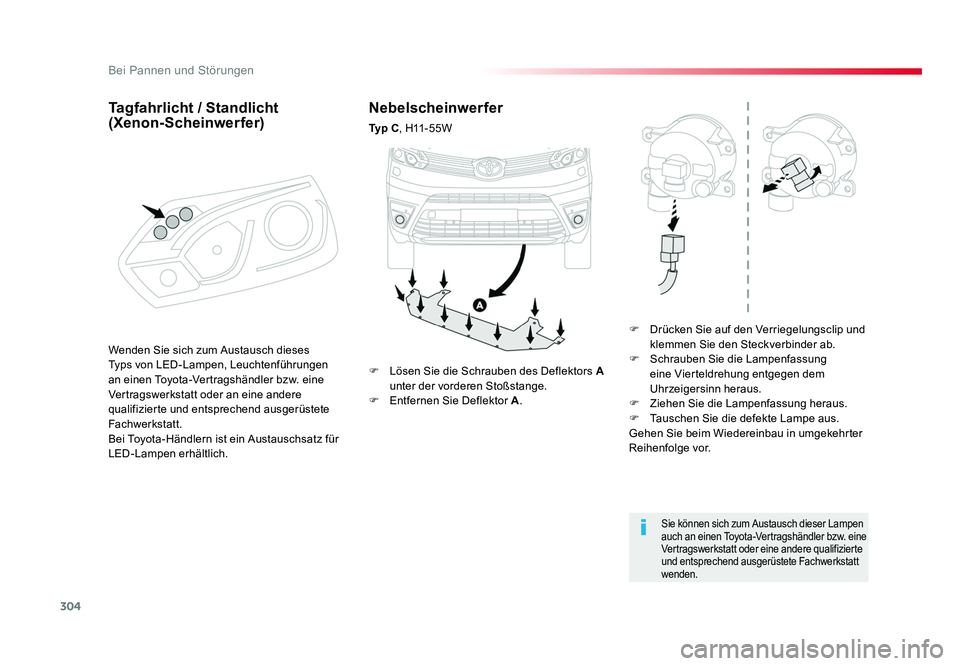

Nebelscheinwerfer
Ty p C, H11 - 5 5 W
F Drücken Sie auf den Verriegelungsclip und
klemmen Sie den Steckverbinder ab.
F Schrauben Sie die Lampenfassung
eine Vierteldrehung entgegen dem
Uhrzeigersinn heraus.
F Ziehen Sie die Lampenfassung heraus.
F Tauschen Sie die defekte Lampe aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Sie können sich zum Austausch dieser Lampen
auch an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder eine andere qualifizierte
und entsprechend ausgerüstete Fachwerkstatt
wenden.
F Lösen Sie die Schrauben des Deflektors A
unter der vorderen Stoßstange.
F Entfernen Sie Deflektor A.
Wenden Sie sich zum Austausch dieses
Typs von LED-Lampen, Leuchtenführungen
an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder an eine andere
qualifizierte und entsprechend ausgerüstete
Fachwerkstatt.
Bei Toyota-Händlern ist ein Austauschsatz für
LED-Lampen erhältlich.
Tagfahrlicht / Standlicht

(Xenon-Scheinwerfer)
