Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016

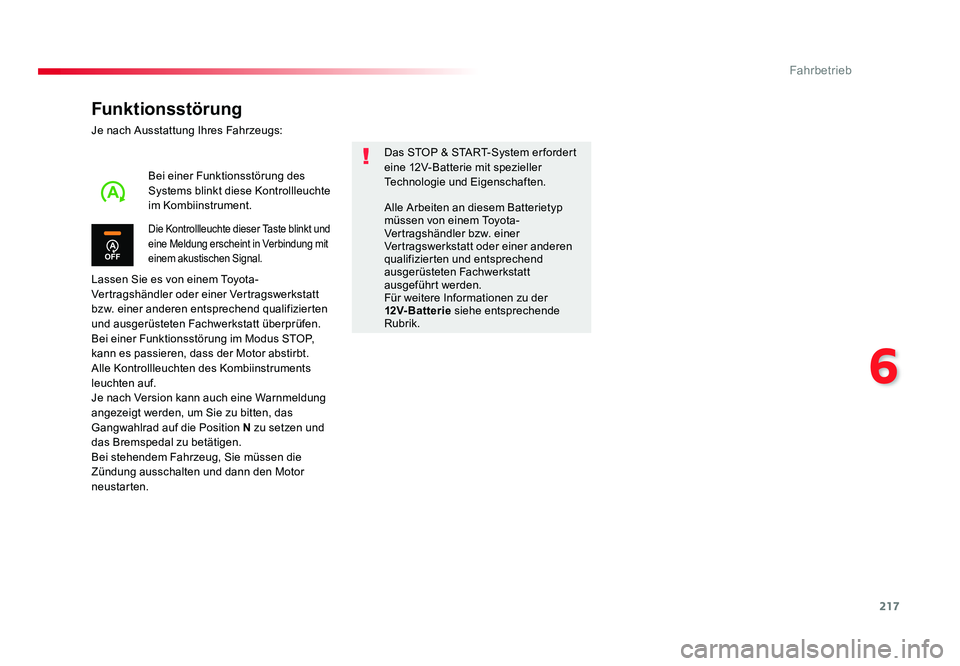

Funktionsstörung
Je nach Ausstattung Ihres Fahrzeugs:
Lassen Sie es von einem Toyota-
Vertragshändler oder einer Vertragswerkstatt
bzw. einer anderen entsprechend qualifizierten
und ausgerüsteten Fachwerkstatt überprüfen.
Bei einer Funktionsstörung im Modus STOP,
kann es passieren, dass der Motor abstirbt.
Alle Kontrollleuchten des Kombiinstruments
leuchten auf.
Je nach Version kann auch eine Warnmeldung
angezeigt werden, um Sie zu bitten, das
Gangwahlrad auf die Position N zu setzen und
das Bremspedal zu betätigen.
Bei stehendem Fahrzeug, Sie müssen die
Zündung ausschalten und dann den Motor
neustarten. Das STOP & START-System er fordert
eine 12V-Batterie mit spezieller
Technologie und Eigenschaften.
Die Kontrollleuchte dieser Taste blinkt und
eine Meldung erscheint in Verbindung mit
einem akustischen Signal.
Bei einer Funktionsstörung des
Systems blinkt diese Kontrollleuchte
im Kombiinstrument.
Alle Arbeiten an diesem Batterietyp
müssen von einem Toyota-
Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt
ausgeführt werden.
Für weitere Informationen zu der
12V- Bat terie siehe entsprechende
Rubrik.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 21729/07/2016 11:31

218
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016
1. Ein
2. Aus (lange drücken)
3. Helligkeitsregelung
4. Höhenverstellung der Anzeige
Bei aktiviertem System werden folgende
Informationen auf dem Head-up-Display dargestellt:
A. Geschwindigkeit Ihres Fahrzeugs
B. Informationen des
Geschwindigkeitsreglers/-begrenzers
C. Wenn Ihr Fahrzeug damit ausgestattet
ist, die Informationen über den Abstand
zum Vorder fahrzeug, die Warnungen
zum automatischen Notbremsen und die
Navigationshinweise.
D.
Wenn Ihr Fahrzeug damit ausgestattet ist, die
Informationen zur Geschwindigkeitsbegrenzung.
System, das bestimmte Informationen auf
eine getönte Anzeige im Sichtfeld des Fahrers
projiziert, damit dieser den Blick nicht von der
Fahrbahn abwenden muss.
Bedienungselemente
FunktionsanzeigenHead-up-Display
Für weitere Informationen zur
Navigation siehe Rubrik Audio und
Telematik . F Drücken Sie bei laufendem Motor die
Ta s t e 1, um das System zu aktivieren und
die Anzeige auszufahren.
Aktivierung / Deaktivierung
F Halten Sie die Taste 2 gedrückt, um
das System zu deaktivieren und die
Anzeige wieder einzufahren.
Der Betriebszustand (aktiviert/deaktiviert)
bleibt beim Abstellen des Motors bis zum
erneuten Start gespeichert.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 21829/07/2016 11:31

219
6
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016
F Stellen Sie bei laufendem Motor mit Hilfe der Tasten 3 die Helligkeit für die Anzeige
der Informationen ein:
- auf die "Sonne", um die Helligkeit zu erhöhen,
- auf den "Mond", um die Helligkeit zu verringern.
Helligkeitsregelung
Höhenverstellung
Unter bestimmten ungünstigen
Witterungsbedingungen (Regen und/oder
Schnee, starke Sonneneinstrahlung, ...)
kann es vorkommen, dass das Head-up-
Display nicht lesbar ist bzw. die Anzeige
zeitweise beeinträchtigt wird.
Einige Sonnenbrillen können das Ablesen
des Head-up-Displays erschweren.
Verwenden Sie zum Reinigen der
Anzeige ein sauberes, weiches Tuch
(z.B. ein Brillen- oder Mikrofasertuch).
Verwenden Sie keine trockenen oder
scheuernden Tücher und auch keine
Reinigungs- oder Lösungsmittel. Diese
könnten die Anzeige verkratzen oder die
Anti-Reflex-Beschichtung beschädigen. Sie sollten die Tasten nur bei
stehendem Fahrzeug bedienen.
Weder im Stand noch während der
Fahrt dür fen neben der Anzeige (oder
in ihrem Gehäuse) Gegenstände
abgelegt werden, damit das Ausfahren
der Anzeige und ihr ordnungsgemäßes
Funktionieren nicht behindert wird.
Das Head-Up-Display funktioniert bei
laufendem Motor und speichert die
Einstellungen beim Ausschalten der
Zündung.
F Stellen Sie bei laufendem Motor mit Hilfe
der Tasten 4 die gewünschte Höhe für die
Anzeige ein:
- nach oben, um die Anzeige nach oben zu verschieben,
- nach unten, um die Anzeige nach unten zu verschieben.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 21929/07/2016 11:31

220
MEM
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016

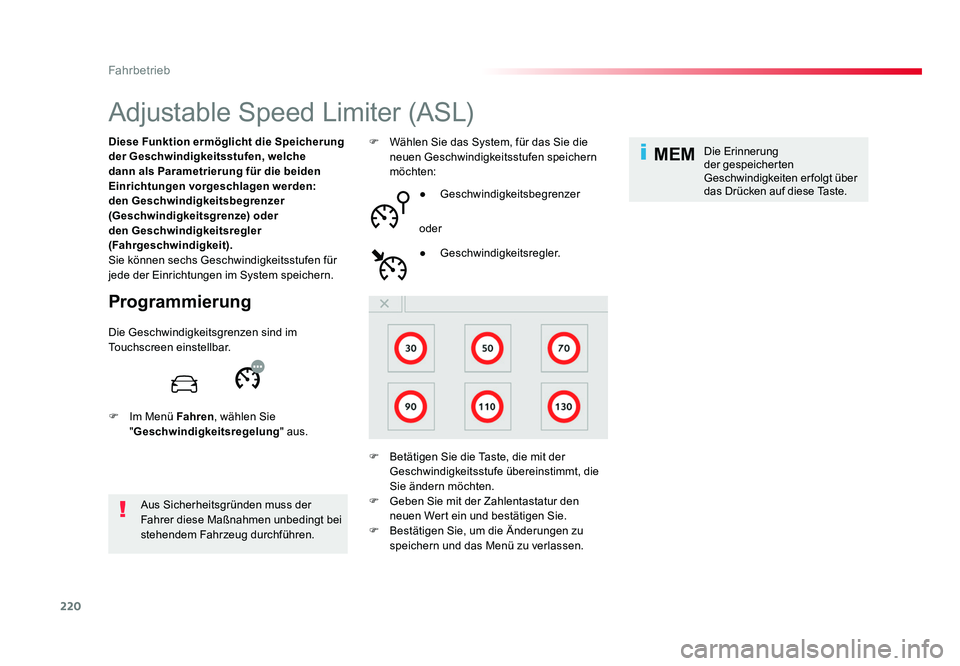

Adjustable Speed Limiter (ASL)
Programmierung
Diese Funktion ermöglicht die Speicherung
der Geschwindigkeitsstufen, welche
dann als Parametrierung für die beiden
Einrichtungen vorgeschlagen werden:
den Geschwindigkeitsbegrenzer
(Geschwindigkeitsgrenze) oder
den Geschwindigkeitsregler
(Fahrgeschwindigkeit).
Sie können sechs Geschwindigkeitsstufen für
jede der Einrichtungen im System speichern.Aus Sicherheitsgründen muss der
Fahrer diese Maßnahmen unbedingt bei
stehendem Fahrzeug durchführen. F Wählen Sie das System, für das Sie die
neuen Geschwindigkeitsstufen speichern
möchten:
● Geschwindigkeitsbegrenzer
oder
F Betätigen Sie die Taste, die mit der Geschwindigkeitsstufe übereinstimmt, die
Sie ändern möchten. ● Geschwindigkeitsregler.
Die Erinnerung
der gespeicherten
Geschwindigkeiten erfolgt über
das Drücken auf diese Taste.
Die Geschwindigkeitsgrenzen sind im
Touchscreen einstellbar.
F Im Menü Fahren , wählen Sie
" Geschwindigkeitsregelung " aus.
F Geben Sie mit der Zahlentastatur den neuen Wert ein und bestätigen Sie.
F Bestätigen Sie, um die Änderungen zu speichern und das Menü zu verlassen.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 22029/07/2016 11:31

221
6
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016

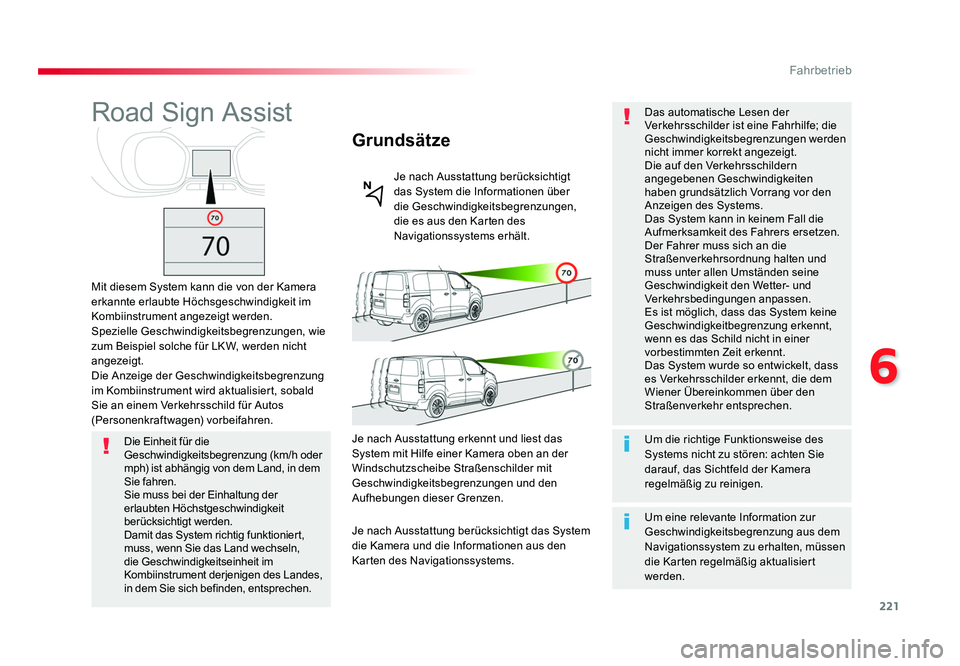

Road Sign Assist
Mit diesem System kann die von der Kamera
erkannte erlaubte Höchsgeschwindigkeit im
Kombiinstrument angezeigt werden.
Spezielle Geschwindigkeitsbegrenzungen, wie
zum Beispiel solche für LK W, werden nicht
angezeigt.
Die Anzeige der Geschwindigkeitsbegrenzung
im Kombiinstrument wird aktualisiert, sobald
Sie an einem Verkehrsschild für Autos
(Personenkraftwagen) vorbeifahren.
Grundsätze
Je nach Ausstattung berücksichtigt
das System die Informationen über
die Geschwindigkeitsbegrenzungen,
die es aus den Karten des
Navigationssystems erhält.
Die Einheit für die
Geschwindigkeitsbegrenzung (km/h oder
mph) ist abhängig von dem Land, in dem
Sie fahren.
Sie muss bei der Einhaltung der
erlaubten Höchstgeschwindigkeit
berücksichtigt werden.
Damit das System richtig funktioniert,
muss, wenn Sie das Land wechseln,
die Geschwindigkeitseinheit im
Kombiinstrument derjenigen des Landes,
in dem Sie sich befinden, entsprechen. Je nach Ausstattung erkennt und liest das
System mit Hilfe einer Kamera oben an der
Windschutzscheibe Straßenschilder mit
Geschwindigkeitsbegrenzungen und den
Aufhebungen dieser Grenzen.
Je nach Ausstattung berücksichtigt das System
die Kamera und die Informationen aus den
Karten des Navigationssystems.
Um die richtige Funktionsweise des
Systems nicht zu stören: achten Sie
darauf, das Sichtfeld der Kamera
regelmäßig zu reinigen. Das automatische Lesen der
Verkehrsschilder ist eine Fahrhilfe; die
Geschwindigkeitsbegrenzungen werden
nicht immer korrekt angezeigt.
Die auf den Verkehrsschildern
angegebenen Geschwindigkeiten
haben grundsätzlich Vorrang vor den
Anzeigen des Systems.
Das System kann in keinem Fall die
Aufmerksamkeit des Fahrers ersetzen.
Der Fahrer muss sich an die
Straßenverkehrsordnung halten und
muss unter allen Umständen seine
Geschwindigkeit den Wetter- und
Verkehrsbedingungen anpassen.
Es ist möglich, dass das System keine
Geschwindigkeitbegrenzung erkennt,
wenn es das Schild nicht in einer
vorbestimmten Zeit erkennt.
Das System wurde so entwickelt, dass
es Verkehrsschilder erkennt, die dem
Wiener Übereinkommen über den
Straßenverkehr entsprechen.
Um eine relevante Information zur
Geschwindigkeitsbegrenzung aus dem
Navigationssystem zu erhalten, müssen
die Karten regelmäßig aktualisiert
werden.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 22129/07/2016 11:31

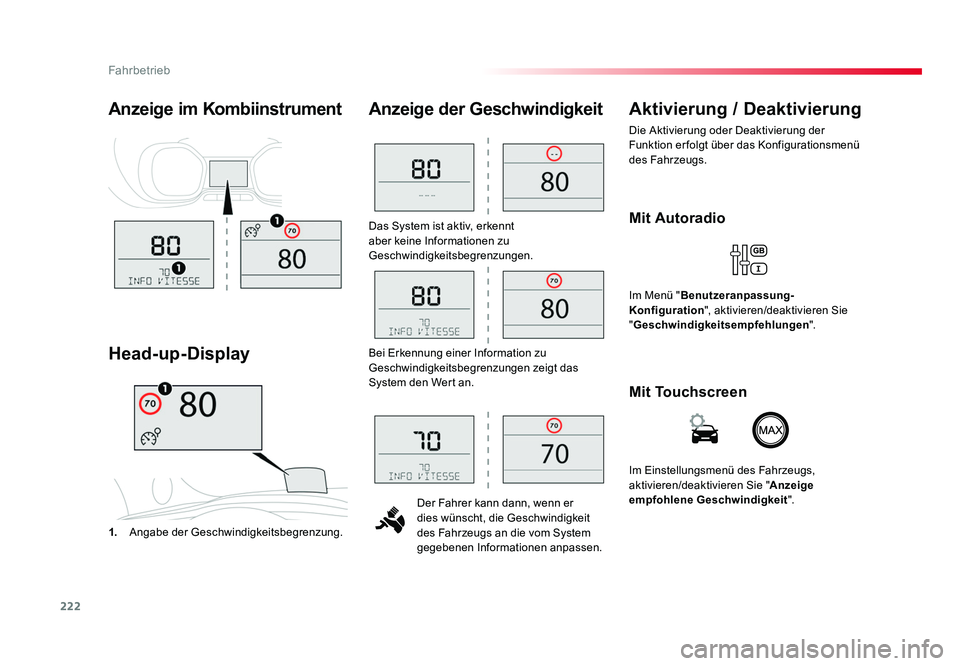

222
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016
Das System ist aktiv, erkennt
aber keine Informationen zu
Geschwindigkeitsbegrenzungen.Der Fahrer kann dann, wenn er
dies wünscht, die Geschwindigkeit
des Fahrzeugs an die vom System
gegebenen Informationen anpassen.
Anzeige der Geschwindigkeit
1. Angabe der Geschwindigkeitsbegrenzung.
Head-up-Display Aktivierung / Deaktivierung
Die Aktivierung oder Deaktivierung der
Funktion er folgt über das Konfigurationsmenü
des Fahrzeugs.
Anzeige im Kombiinstrument
Bei Erkennung einer Information zu
Geschwindigkeitsbegrenzungen zeigt das
System den Wert an.
Mit Autoradio
Im Menü "
Benutzeranpassung-
Konfiguration ", aktivieren/deaktivieren Sie
" Geschwindigkeitsempfehlungen ".
Mit Touchscreen
Im Einstellungsmenü des Fahrzeugs,
aktivieren/deaktivieren Sie "Anzeige
empfohlene Geschwindigkeit ".
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 22229/07/2016 11:31

223
6
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016

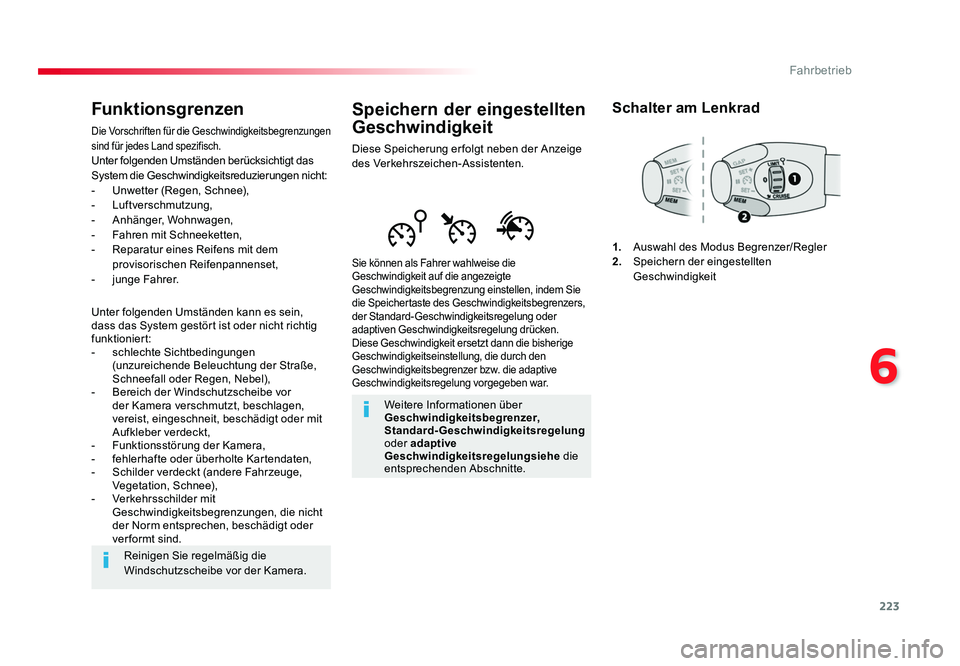

Speichern der eingestellten
Geschwindigkeit
Diese Speicherung erfolgt neben der Anzeige
des Verkehrszeichen-Assistenten.
Sie können als Fahrer wahlweise die
Geschwindigkeit auf die angezeigte
Geschwindigkeitsbegrenzung einstellen, indem Sie
die Speichertaste des Geschwindigkeitsbegrenzers,
der Standard-Geschwindigkeitsregelung oder
adaptiven Geschwindigkeitsregelung drücken.
Diese Geschwindigkeit ersetzt dann die bisherige
Geschwindigkeitseinstellung, die durch den
Geschwindigkeitsbegrenzer bzw. die adaptive
Geschwindigkeitsregelung vorgegeben war.
Weitere Informationen über
Geschwindigkeitsbegrenzer,
Standard-Geschwindigkeitsregelung
oder adaptive
Geschwindigkeitsregelungsiehe die
entsprechenden Abschnitte.
Schalter am Lenkrad
1. Auswahl des Modus Begrenzer/Regler
2. Speichern der eingestellten
Geschwindigkeit
Funktionsgrenzen
Die Vorschriften für die Geschwindigkeitsbegrenzungen
sind für jedes Land spezifisch.
Unter folgenden Umständen berücksichtigt das
System die Geschwindigkeitsreduzierungen nicht:
- Unwetter (Regen, Schnee),
- Luftverschmutzung,
- Anhänger, Wohnwagen,
- Fahren mit Schneeketten,
- Reparatur eines Reifens mit dem
provisorischen Reifenpannenset,
- junge Fahrer.
Unter folgenden Umständen kann es sein,
dass das System gestört ist oder nicht richtig
funktioniert:
- schlechte Sichtbedingungen
(unzureichende Beleuchtung der Straße,
Schneefall oder Regen, Nebel),
- Bereich der Windschutzscheibe vor
der Kamera verschmutzt, beschlagen,
vereist, eingeschneit, beschädigt oder mit
Aufkleber verdeckt,
- Funktionsstörung der Kamera,
- fehlerhafte oder überholte Kartendaten,
- Schilder verdeckt (andere Fahrzeuge,
Vegetation, Schnee),
- Verkehrsschilder mit
Geschwindigkeitsbegrenzungen, die nicht
der Norm entsprechen, beschädigt oder
verformt sind.
Reinigen Sie regelmäßig die
Windschutzscheibe vor der Kamera.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 22329/07/2016 11:31

224
MEMMEM
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016

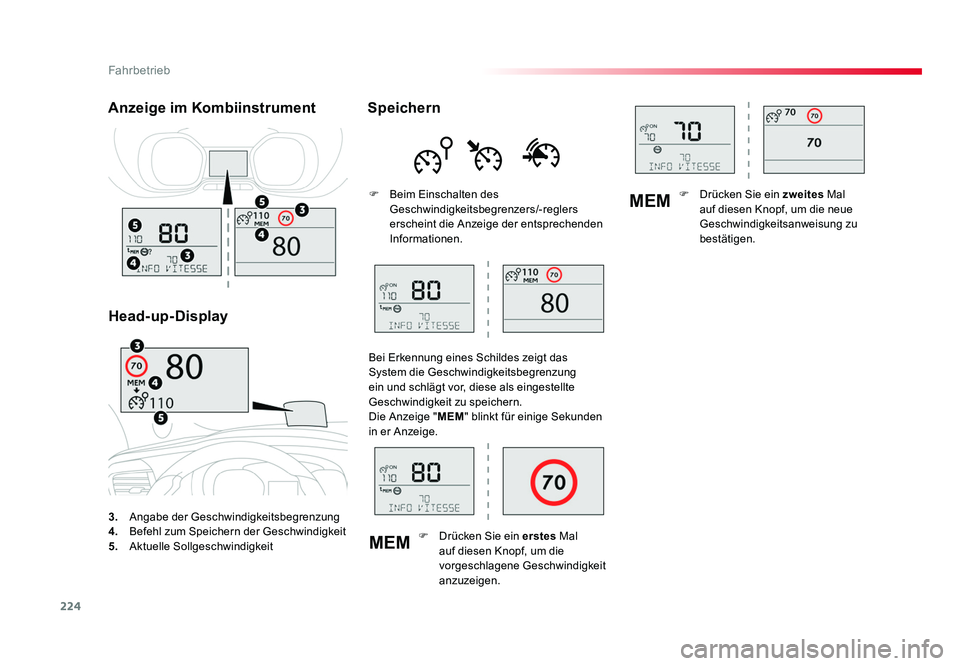

3.
Angabe der Geschwindigkeitsbegrenzung
4. Befehl zum Speichern der Geschwindigkeit
5. Aktuelle Sollgeschwindigkeit
Anzeige im Kombiinstrument
Head-up-Display Speichern
F
Beim Einschalten des
Geschwindigkeitsbegrenzers/-reglers
erscheint die Anzeige der entsprechenden
Informationen.
Bei Erkennung eines Schildes zeigt das
System die Geschwindigkeitsbegrenzung
ein und schlägt vor, diese als eingestellte
Geschwindigkeit zu speichern.
Die Anzeige " MEM" blinkt für einige Sekunden
in er Anzeige.
F Drücken Sie ein erstes Mal
auf diesen Knopf, um die
vorgeschlagene Geschwindigkeit
anzuzeigen. F Drücken Sie ein zweites
Mal
auf diesen Knopf, um die neue
Geschwindigkeitsanweisung zu
bestätigen.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 22429/07/2016 11:31
