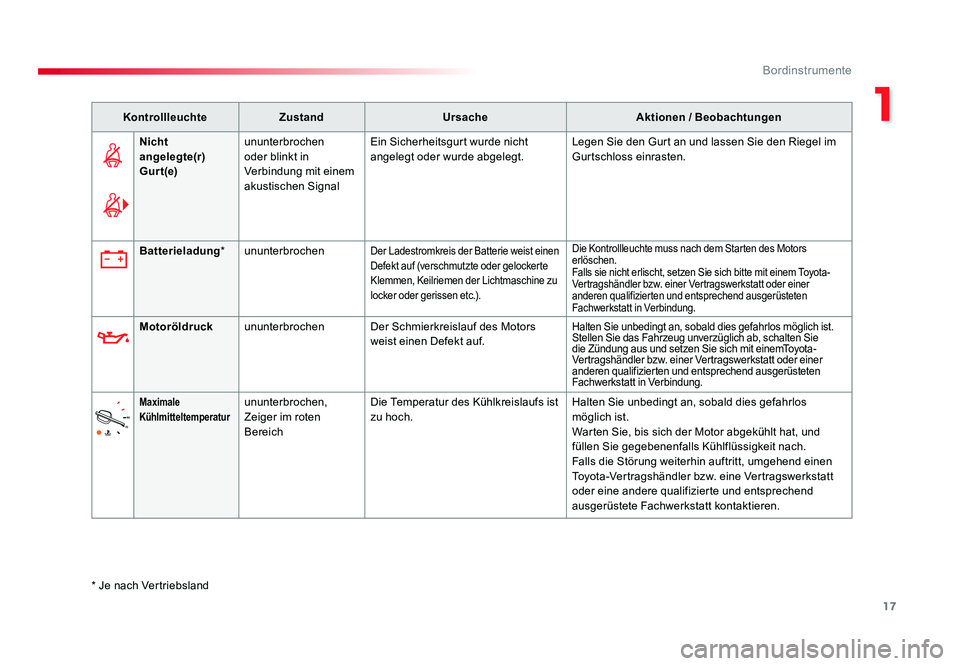

2017 TOYOTA PROACE VERSO Betriebsanleitungen (in German)

17
1
Bordinstrumente
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016
KontrollleuchteZustand Ursache Aktionen / Beobachtungen
Nicht
angelegte(r)
Gurt(e) ununterbrochen
oder blinkt in
Verbindung mit einem
akustischen Signal Ein Sicherheitsgurt wurde nicht
angelegt oder wurde abgelegt.
Legen Sie den Gurt an und lassen Sie den Riegel im
Gurtschloss einrasten.
* Je nach Vertriebsland Batterieladung
*ununterbrochen
Der Ladestromkreis der Batterie weist einen
Defekt auf (verschmutzte oder gelockerte
Klemmen, Keilriemen der Lichtmaschine zu
locker oder gerissen etc.).Die Kontrollleuchte muss nach dem Starten des Motors
erlöschen.
Falls sie nicht erlischt, setzen Sie sich bitte mit einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt in Verbindung.
Motoröldruck ununterbrochen Der Schmierkreislauf des Motors
weist einen Defekt auf.Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Stellen Sie das Fahrzeug unverzüglich ab, schalten Sie
die Zündung aus und setzen Sie sich mit einemToyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt in Verbindung.
Maximale
Kühlmitteltemperaturununterbrochen,
Zeiger im roten
BereichDie Temperatur des Kühlkreislaufs ist
zu hoch.
Halten Sie unbedingt an, sobald dies gefahrlos
möglich ist.
Warten Sie, bis sich der Motor abgekühlt hat, und
füllen Sie gegebenenfalls Kühlflüssigkeit nach.
Falls die Störung weiterhin auftritt, umgehend einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder eine andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt kontaktieren.
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016.indd 1708/08/2016 11:38

18
Bordinstrumente
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016
KontrollleuchteZustand Ursache Aktionen / Beobachtungen
Tür(en) nicht
geschlossen
ununterbrochen in Verbindung
mit einer Meldung zur
Lokalisierung der Tür/Klappe
bei einer Geschwindigkeit
unter 10 km/hEine Vorder-, Seitentür oder
Hecktür (Flügeltür hinten links bzw.
Heckklappe) ist noch offen.
Wenn Ihr Fahrzeug damit
ausgestattet ist, so ist die
Heckscheibe der Heckklappe noch
offen. Schließen Sie die betreffende Tür/Klappe.
Falls Ihr Fahrzeug hinten zwei Flügeltüren mit
Fenstern aufweist, spricht diese Warnleuchte nicht auf
eine geöffnete, rechte Hecktür an.
ununterbrochen in Verbindung
mit einer Meldung zur
Lokalisierung der Tür/Klappe
und einem akustischen Signal
bei einer Geschwindigkeit
über 10 km/h
Kraftstoffreserve
ununterbrochen mit
der Nadel im roten
Bereich Bei erstmaligem Aufleuchten
verbleiben
weniger als 8 Liter
Kraftstoff im Tank. Füllen Sie unbedingt den Tank auf, damit Sie mit dem
Fahrzeug nicht liegenbleiben.
Bei jedem Einschalten der Zündung leuchtet diese
Kontrollleuchte erneut auf, solange der Tank nicht
ausreichend nachgefüllt wurde.
Fassungsvermögen des Tanks: ca.
69 Liter.
Fahren Sie keinesfalls den Tank komplett leer, dies
kann zu Schäden an der Abgasentgiftungs- oder
Einspritzanlage führen.
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016.indd 1808/08/2016 11:38

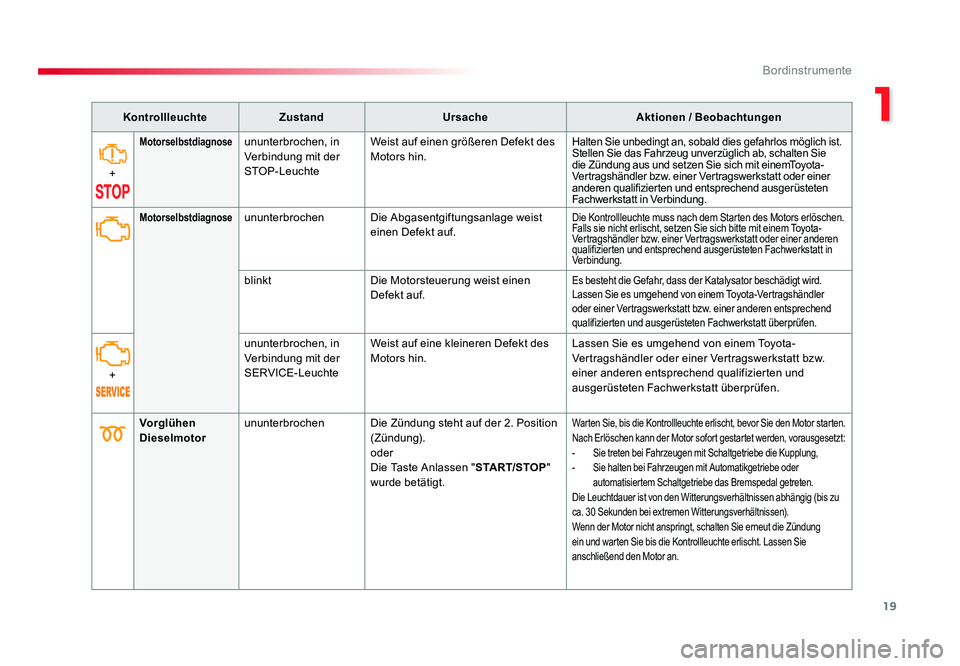

19
1
Bordinstrumente
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016
KontrollleuchteZustand Ursache Aktionen / Beobachtungen
+
Motorselbstdiagnoseununterbrochen, in
Verbindung mit der
STOP-Leuchte Weist auf einen größeren Defekt des
Motors hin.Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Stellen Sie das Fahrzeug unverzüglich ab, schalten Sie
die Zündung aus und setzen Sie sich mit einemToyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt in Verbindung.
Vorglühen
Dieselmotor
ununterbrochen
Die Zündung steht auf der 2. Position
(Zündung).
oder
Die Taste Anlassen "START/STOP"
wurde betätigt.Warten Sie, bis die Kontrollleuchte erlischt, bevor Sie den Motor starten.
Nach Erlöschen kann der Motor sofort gestartet werden, vorausgesetzt:
- Sie treten bei Fahrzeugen mit Schaltgetriebe die Kupplung,
- Sie halten bei Fahrzeugen mit Automatikgetriebe oder
automatisiertem Schaltgetriebe das Bremspedal getreten.
Die Leuchtdauer ist von den Witterungsverhältnissen abhängig (bis zu
ca. 30 Sekunden bei extremen Witterungsverhältnissen).
Wenn der Motor nicht anspringt, schalten Sie erneut die Zündung
ein und warten Sie bis die Kontrollleuchte erlischt. Lassen Sie
anschließend den Motor an.
Motorselbstdiagnoseununterbrochen Die Abgasentgiftungsanlage weist
einen Defekt auf.Die Kontrollleuchte muss nach dem Starten des Motors erlöschen.
Falls sie nicht erlischt, setzen Sie sich bitte mit einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in
Verbindung.
blinktDie Motorsteuerung weist einen
Defekt auf.Es besteht die Gefahr, dass der Katalysator beschädigt wird.
Lassen Sie es umgehend von einem Toyota-Vertragshändler
oder einer Vertragswerkstatt bzw. einer anderen entsprechend
qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
+ ununterbrochen, in
Verbindung mit der
SERVICE-Leuchte
Weist auf eine kleineren Defekt des
Motors hin.
Lassen Sie es umgehend von einem Toyota-
Vertragshändler oder einer Vertragswerkstatt bzw.
einer anderen entsprechend qualifizierten und
ausgerüsteten Fachwerkstatt überprüfen.
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016.indd 1908/08/2016 11:38

20
Bordinstrumente
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016
KontrollleuchteZustand Ursache Aktionen / Beobachtungen
Betätigung der
Bremse ununterbrochen
Das Bremspedal muss ganz
durchgetreten sein. Treten Sie beim Automatikgetriebe oder
automatisierten Schaltgetriebe bei laufendem Motor
auf das Bremspedal, bevor Sie die Feststellbremse
lösen, um den Gang herauszunehmen und die
Position P oder N zu verlassen.
Wenn Sie die Feststellbremse lösen möchten,
ohne dabei auf die Bremse zu treten, bleibt diese
Kontrollleuchte eingeschaltet.
Fuß auf der
Kupplung ununterbrochen
Im STOP-Modus des STOP &
START-Systems wird der Übergang
vom STOP- in den START-Modus
abgelehnt, da das Kupplungspedal
nicht vollständig durchgetreten ist. Wenn Ihr Fahrzeug mit einem Schaltgetriebe
ausgestattet ist, muss die Kupplung vorher ganz
durchgetreten werden, um den Übergang des Motors
in den Modus START zu ermöglichen.
Tyre Pressure
Warning System
(TPWS)
ununterbrochen, in
Verbindung mit einem
akustischen Signal
und einer Meldung Der Druck eines oder mehrerer
Reifen ist unzureichend.
Kontrollieren Sie so schnell wie möglich den
Reifendruck.
Die Kontrolle soll vorzugsweise bei kalten Reifen
durchgeführt werden.
Nach jeder Druckanpassung an einem oder an
mehreren Reifen sowie nach jedem Radwechsel muss
das System reinitialisiert werden.
Weitere Informationen über die Funktion des
Reifendruckwarnsystems (TPWS)
finden Sie im
entsprechenden Abschnitt.
+ blinkt, dann
ununterbrochen, in
Verbindung mit der
Service-KontrollleuchteDie Funktion weist eine Fehlfunktion
auf: die Reifendruckkontrolle ist nicht
mehr sichergestellt.
Überprüfen Sie den Reifendruck so bald wie möglich.
Lassen Sie das System unverzüglich von einem
Toyota-Vertragshändler oder einer Vertragswerkstatt
bzw. einer anderen entsprechend qualifizierten und
ausgerüsteten Fachwerkstatt überprüfen.
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016.indd 2008/08/2016 11:38

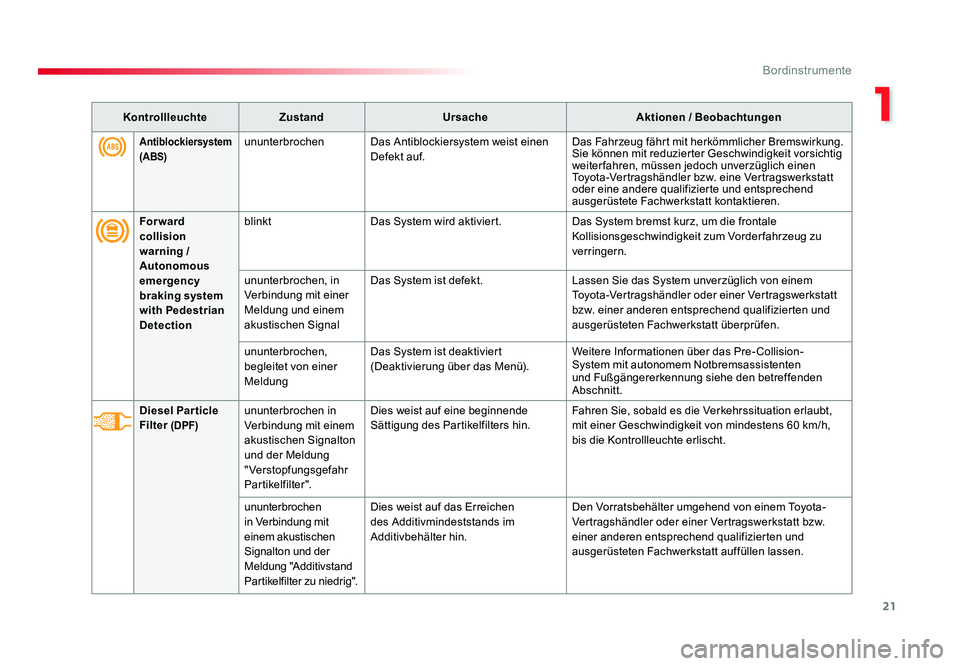

21
1
Bordinstrumente
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016
KontrollleuchteZustand Ursache Aktionen / Beobachtungen
For ward
collision
warning /
Autonomous
emergency
braking system
with Pedestrian
Detection blinkt
Das System wird aktiviert. Das System bremst kurz, um die frontale
Kollisionsgeschwindigkeit zum Vorderfahrzeug zu
verringern.
ununterbrochen, in
Verbindung mit einer
Meldung und einem
akustischen Signal Das System ist defekt.
Lassen Sie das System unverzüglich von einem
Toyota-Vertragshändler oder einer Vertragswerkstatt
bzw. einer anderen entsprechend qualifizierten und
ausgerüsteten Fachwerkstatt überprüfen.
ununterbrochen,
begleitet von einer
Meldung Das System ist deaktiviert
(Deaktivierung über das Menü).
Weitere Informationen über das Pre-Collision-
System mit autonomem Notbremsassistenten
und Fußgängererkennung siehe den betreffenden
Abschnitt.
Diesel Par ticle
Filter
(DPF) ununterbrochen in
Verbindung mit einem
akustischen Signalton
und der Meldung
"Verstopfungsgefahr
Partikelfilter". Dies weist auf eine beginnende
Sättigung des Partikelfilters hin.
Fahren Sie, sobald es die Verkehrssituation erlaubt,
mit einer Geschwindigkeit von mindestens 60 km/h,
bis die Kontrollleuchte erlischt.
ununterbrochen
in Verbindung mit
einem akustischen
Signalton und der
Meldung "Additivstand
Partikelfilter zu niedrig". Dies weist auf das Erreichen
des Additivmindeststands im
Additivbehälter hin.
Den Vorratsbehälter umgehend von einem Toyota-
Vertragshändler oder einer Vertragswerkstatt bzw.
einer anderen entsprechend qualifizierten und
ausgerüsteten Fachwerkstatt auffüllen lassen.
Antiblockiersystem
(ABS)ununterbrochen
Das Antiblockiersystem weist einen
Defekt auf. Das Fahrzeug fährt mit herkömmlicher Bremswirkung.
Sie können mit reduzierter Geschwindigkeit vorsichtig
weiterfahren, müssen jedoch unverzüglich einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder eine andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt kontaktieren.
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016.indd 2108/08/2016 11:38

22
Bordinstrumente
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016
KontrollleuchteZustand Ursache Aktionen / Beobachtungen
Beifahrer- Front-
Airbag ununterbrochen
im Anzeigefeld der
Gurt- und Beifahrer-
Airbagleuchten Der Schalter auf der Beifahrerseite
des Armaturenbretts steht auf der
Position "
OFF".
Der Beifahrer-Front-Airbag ist
deaktiviert.
Sie können einen Kindersitz
"entgegen der Fahrtrichtung"
einbauen, außer im Falle einer
Funktionsstörung der Airbags
(Airbag-Warnleuchte leuchtet) Um den Beifahrer-Front-Airbag zu aktivieren, stellen
Sie den Schalter auf die Position "
ON". In diesem
Fall ist es nicht mehr möglich, auf diesem Platz einen
Kindersitz "entgegen der Fahrtrichtung" zu montieren.
Airbags
leuchtet
vorübergehend Leuchtet beim Einschalten der
Zündung für einige Sekunden auf und
erlischt dann.
Die Kontrollleuchte muss nach dem Starten des Motors erlöschen.
Falls sie nicht erlischt, setzen Sie sich bitte mit einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in
Verbindung.
ununterbrochen
Eines der Systeme der Airbags bzw.
der pyrotechnischen Gurtstraffer
weist einen Defekt auf. Lassen Sie sie umgehend von einem Toyota-
Vertragshändler oder einer Vertragswerkstatt bzw.
einer anderen entsprechend qualifizierten und
ausgerüsteten Fachwerkstatt überprüfen.
Beifahrer- Front-
Airbag ununterbrochen
Der Schalter, der sich auf der
Beifahrerseite des Armaturenbretts
befindet, steht auf "ON".
Der Beifahrer-Front-Airbag ist
aktiviert.
Installieren Sie in diesem Fall
keinen Kindersitz "entgegen der
Fahrtrichtung" auf dem vorderen
Beifahrersitz. Bringen Sie den Schalter in die Position "
OFF", um
den Beifahrer-Front-Airbag zu deaktivieren.
Sie können einen Kindersitz "entgegen der
Fahrtrichtung" installieren, es sei denn, die Airbags
funktionieren nicht richtig (Warnleuchte der Airbags
eingeschaltet).
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016.indd 2208/08/2016 11:38

23
1
Bordinstrumente
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016
KontrollleuchteZustand Ursache Aktionen / Beobachtungen
Servolenkung ununterbrochen Die Servolenkung weist einen Defekt
auf.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit.
Lassen Sie es umgehend von einem Toyota-Vertragshändler
oder einer Vertragswerkstatt bzw. einer anderen entsprechend
qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
Dynamische
Stabilitätskontrolle
(DSC/ASR)blinktDas DSC-/ASR-System wird aktiviert. Das System optimiert die Traktion und verbessert
die Richtungsstabilität des Fahrzeugs bei Verlust der
Bodenhaftung oder der Richtung.
ununterbrochen Ein Defekt des DSC-/ASR-Systems
liegt vor.
Lassen Sie das System unverzüglich von einem Toyota-
Vertragshändler oder einer Vertragswerkstatt bzw. einer anderen
entsprechend qualifizierten und ausgerüsteten Fachwerkstatt
überprüfen.
Dynamische
Stabilitätskontrolle
(DSC/ASR)ununterbrochen Die Taste wurde betätigt und die
Kontrollleuchte schaltet sich ein.
DSC/ASR sind deaktiviert.
DSC: dynamische Stabilitätskontrolle
ASR: Antriebsschlupfregelung Drücken Sie auf die Taste, um DSC/ASR zu
aktivieren. Die zugehörige Kontrollleuchte erlischt.
DSC/ASR sind beim Starten des Fahrzeugs
automatisch funktionsbereit.
In deaktiviertem Zustand wird das System ab einer
Geschwindigkeit von etwa 50 km/h automatisch
wieder aktiviert.
Für weitere Informationen zum
Elektronischen
Stabilitätsprogramm (ESP) und insbesondere zu
DSC/ASR siehe entsprechende Rubrik.
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016.indd 2308/08/2016 11:38

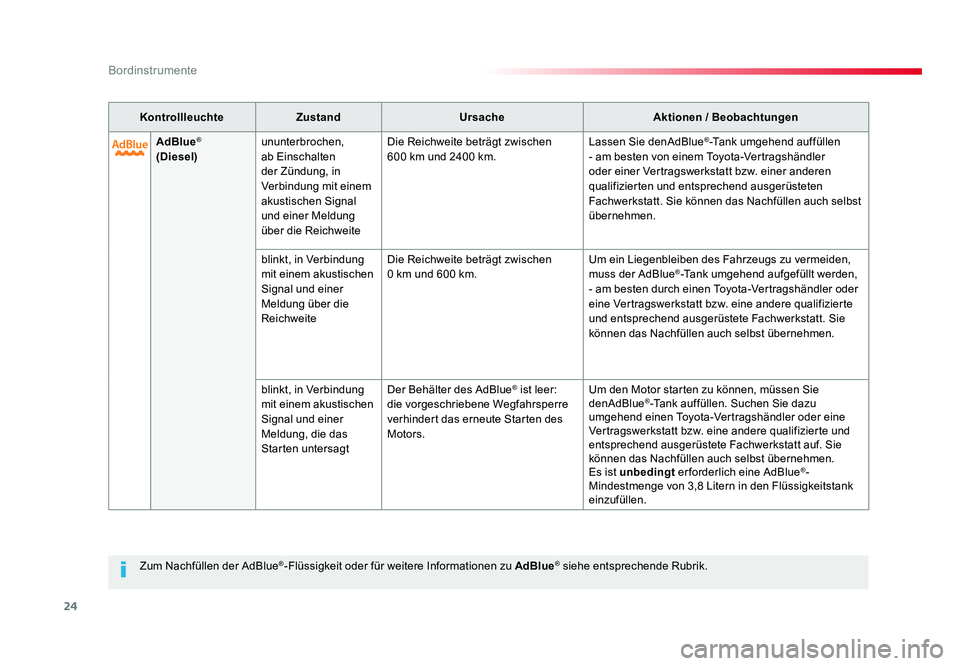

24
Bordinstrumente
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016
Zum Nachfüllen der AdBlue®-Flüssigkeit oder für weitere Informationen zu AdBlue® siehe entsprechende Rubrik.
Kontrollleuchte
Zustand Ursache Aktionen / Beobachtungen
AdBlue
®
(Diesel) ununterbrochen,
ab Einschalten
der Zündung, in
Verbindung mit einem
akustischen Signal
und einer Meldung
über die Reichweite Die Reichweite beträgt zwischen
600
km und 2400 km. Lassen Sie denAdBlue®-Tank umgehend auffüllen
- am besten von einem Toyota-Vertragshändler
oder einer Vertragswerkstatt bzw. einer anderen
qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt. Sie können das Nachfüllen auch selbst
übernehmen.
blinkt, in Verbindung
mit einem akustischen
Signal und einer
Meldung über die
Reichweite Die Reichweite beträgt zwischen
0 km und 600 km.
Um ein Liegenbleiben des Fahrzeugs zu vermeiden,
muss der AdBlue
®-Tank umgehend aufgefüllt werden,
- am besten durch einen Toyota-Vertragshändler oder
eine Vertragswerkstatt bzw. eine andere qualifizierte
und entsprechend ausgerüstete Fachwerkstatt. Sie
können das Nachfüllen auch selbst übernehmen.
blinkt, in Verbindung
mit einem akustischen
Signal und einer
Meldung, die das
Starten untersagt Der Behälter des AdBlue
® ist leer:
die vorgeschriebene Wegfahrsperre
verhindert das erneute Starten des
Motors. Um den Motor starten zu können, müssen Sie
denAdBlue®-Tank auffüllen. Suchen Sie dazu
umgehend einen Toyota-Vertragshändler oder eine
Vertragswerkstatt bzw. eine andere qualifizierte und
entsprechend ausgerüstete Fachwerkstatt auf. Sie
können das Nachfüllen auch selbst übernehmen.
Es ist unbedingt erforderlich eine AdBlue
®-
Mindestmenge von 3,8 Litern in den Flüssigkeitstank
einzufüllen.
Proace_Verso_de_Chap01_instruments-de-bord_ed01-2016.indd 2408/08/2016 11:38
