Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016
Bedienungsschalter am Lenkrad
6. Anzeige Ein/Pause der
Begrenzungsfunktion
7. Anzeige für Auswahl des Begrenzermodus
8. Wert der programmierten
Sollgeschwindigkeit
Geschwindigkeitsbegrenzer ("LIMIT")
System, das eine Überschreitung der vom Fahrer einprogrammierten Fahrzeuggeschwindigkeit verhindert.
Der Geschwindigkeitsbegrenzer entbindet den
Fahrer grundsätzlich weder von der Einhaltung
der Geschwindigkeitsbegrenzungen noch von
seiner Aufmerksamkeit.
Bei Erreichen der Geschwindigkeitsgrenze
bleibt eine weitere Betätigung des Gaspedals
ohne Wirkung.
1. Anwahl des Begrenzers
2. Verringerung der programmierten
Geschwindigkeit
3. Erhöhung der programmierten
Geschwindigkeit
4. Einschalten / Aufheben der
Begrenzungsfunktion
5. Falls das Fahrzeug entsprechend
ausgerüstet ist, die Liste der gespeicherten
Geschwindigkeiten anzeigen oder die
durch den Verkehrszeichen-Assistenten
erkannte Geschwindigkeitsbegrenzung
abspeichern.
Anzeigen im Kombiinstrument
Die programmierte Geschwindigkeit
bleibt beim Ausschalten der Zündung
gespeichert.
Weitere Informationen
über die adaptive
Geschwindigkeitsregelung
finden Sie im entsprechenden
Abschnitt.
Weitere Informationen über
die programmierbaren
Geschwindigkeitsbegrenzer finden
Sie im entsprechenden Abschnitt.
Head-Up-Display
Weitere Informationen über den
Verkehrszeichen-Assistenten und
insbesondere über das Speichern
der Verkehrszeichen finden Sie im
entsprechenden Abschnitt.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 22529/07/2016 11:31

226
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016
Ein / Pause der Begrenzungsfunktion
F Drehen Sie den Schalter 1 auf "LIMIT":
Der Begrenzer wird ausgewählt, ist aber
noch nicht eingeschaltet (Pause).
F Schalten Sie den Begrenzer durch Drücken der Taste 4 ein, falls Ihnen die
angezeigte Geschwindigkeit zusagt
(standardmäßig die zuletzt programmierte
Geschwindigkeit).
F Sie können den Begrenzer sofort durch erneutes Drücken der Taste 4 wieder
ausschalten: in der Anzeige erscheint
(Pause) zur Bestätigung. Zur Einstellung der Geschwindigkeit muss der
Begrenzer nicht eingeschaltet sein.
Nach Auswahl der Funktion können Sie den
Geschwindigkeitswert ändern:
-
Mit Hilfe den Tasten
2 oder 3 , um den
angezeigten Wert zu erhöhen oder zu verringern:
F durch kurzes wiederholtes Drücken um eine Änderung von + oder - 1 km/h
herbeizuführen,
F durch anhaltendes Drücken um eine Änderung von + oder - 5 km/h
herbeizuführen.
-
durch Druck auf die Taste 5, wenn Ihr Fahrzeug
mit Geschwindigkeitsspeicherung ausgestattet ist:
F die sechs Speicherstufen werden auf dem
Touchscreen angezeigt,
F drücken Sie auf die Taste, die der von Ihnen
ausgewählten Geschwindigkeitsschwelle
entspricht.
Der Wert wird sofort im Kombiinstrument angezeigt.
Der Auswahlbildschirm wird nach einer Weile
geschlossen.
Einstellung der
Geschwindigkeitsgrenze (Sollwert)
Der Geschwindigkeitsbegrenzer wird eingeschaltet: die
programmierte Geschwindigkeit muss mindestens 30 km/h betragen.
Durch Betätigung des Bedienungsschalters wird der
Geschwindigkeitsbegrenzer ausgesetzt.
Durch kräftiges Treten des Gaspedals
über den Widerstandspunkt
hinaus kann die programmierte
Geschwindigkeit vorübergehend
überschritten werden.
Um zur programmierten
Geschwindigkeit zurückzukehren,
genügt es, das Gaspedal wieder
loszulassen, bis die programmierte
Geschwindigkeitsgrenze wieder
erreicht ist.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 22629/07/2016 11:31

227
6
MEM
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016
Bei starkem Beschleunigen sowie
bei Gefälle zum Beispiel, kann der
Geschwindigkeitsbegrenzer nicht
verhindern, dass die programmierte
Geschwindigkeit überschritten wird.
Der Begrenzer wird augenblicklich
ausgeschaltet, die angezeigte
Geschwindigkeit blinkt.
Ein akustisches Signal ertönt in
Verbindung mit einem Blinken der
Geschwindigkeit, wenn ein Überschreiten
der Geschwindigkeitsgrenze nicht von
dem Fahrer ausgelöst wurde.
Ein Blinken der Striche weist auf eine Funktionsstörung des
Begrenzers hin.
Lassen Sie es umgehend von einem Toyota-Vertragshändler
oder einer Vertragswerkstatt bzw. einer anderen entsprechend
qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
FunktionsstörungZeitweises Überschreiten der
programmierten Geschwindigkeit
Ausschalten
F Treten Sie das Gaspedal kräftig und über
den Widerstand hinaus durch, um die
programmierte Geschwindigkeitsgrenze zu
überschreiten.
Der Begrenzer wird vorübergehend deaktiviert,
im Kombiinstrument wird weiterhin die
programmierte Geschwindigkeit angezeigt, die
in diesem Fall jedoch blinkt.
Ein akustisches Signal ertönt in Verbindung mit
einem Blinken der Geschwindigkeit, wenn ein
Überschreiten der Geschwindigkeitsgrenze nicht von
dem Fahrer ausgelöst wurde (starkem Gefälle...).
Sobald das Fahrzeug wieder zu der
programmierten Geschwindigkeit zurückgekehrt
ist, ist der Begrenzer wieder aktiv: die
Geschwindigkeit wird wieder dauernd angezeigt.
F Drehen Sie den Schalter 1 auf "0".
Die Anzeige mit den Informationen des Geschwindigkeitsbegrenzers verschwindet.
- Durch Drücken von Taste 5 , falls Ihr
Fahrzeug über den Verkehrszeichen-
Assistenten verfügt:
F die zu speichernde Geschwindigkeit
erscheint im Kombiinstrument,
F drücken Sie ein zweites Mal auf die
Ta s t e 5, um die Geschwindigkeit zu
speichern.
Der Wert wird sofort im Kombiinstrument
angezeigt.
Weitere Informationen über den
Verkehrszeichen-Assistenten
finden Sie im entsprechenden
Abschnitt. Die Verwendung von Fußmatten, die nicht
von Toyota zugelassen sind, kann die
Funktion des Geschwindigkeitsbegrenzers
beeinträchtigen.
Um jedes Blockieren des Pedalwerks zu
vermeiden:
-
achten Sie darauf, dass die Fußmatte
richtig befestigt ist,
- legen Sie niemals mehrere
Fußmatten übereinander.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 22729/07/2016 11:31

228
MEM
MEM
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016
Geschwindigkeitsregler ("CRUISE")
System, das die Fahrzeuggeschwindigkeit
automatisch auf dem vom Fahrer
einprogrammierten Wert hält, ohne dass
das Gaspedal betätigt wird.
Bedienungsschalter am Lenkrad
1. Drehschalter zur Auswahl des Reglers
2. Programmierung einer Geschwindigkeit /
Verringerung des Wertes
3. Programmierung einer Geschwindigkeit /
Erhöhung des Wertes
4. Taste zum Aussetzen / zur
Wiederaufnahme der Regelung
5. Falls das Fahrzeug entsprechend
ausgerüstet ist, die Liste der gespeicherten
Geschwindigkeiten anzeigen oder die
durch den Verkehrszeichen-Assistenten
erkannte Geschwindigkeitsbegrenzung
abspeichern.
Der Geschwindigkeitsregler entbindet den
Fahrer grundsätzlich weder von der Einhaltung
der Geschwindigkeitsbegrenzungen noch von
seiner Aufmerksamkeit.
Es empfiehlt sich, die Füße stets in der Nähe
des Pedals ruhen zu lassen.
Weitere Informationen über den
Verkehrszeichen-Assistenten
finden Sie im entsprechenden
Abschnitt.
Die programmierte Geschwindigkeit
wird beim Ausschalten der Zündung
gelöscht.
Weitere Informationen über
die programmierbaren
Geschwindigkeitsbegrenzer
finden Sie im entsprechenden
Abschnitt.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 22829/07/2016 11:31

229
6
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016
Wenn Ihr Fahrzeug mit einem Schaltgetriebe
ausgestattet ist, muss mindestens
der 3. oder 4. Gang eingelegt sein.
Wenn Ihr Fahrzeug mit einem
Automatikgetriebe oder mit einem
automatisierten Getriebe ausgestattet ist, muss
mindestens der 2. Gang eingelegt sein.
6. Anzeige Regelung ausgesetzt/
Wiederaufnahme der Regelung
7. Anzeige für Auswahl des Reglermodus
8. Wert der Sollgeschwindigkeit
Anzeigen im Kombiinstrument
Head-up-Display Ein
F
Drehen Sie den Schalter 1 auf "CRUISE":
der Regler wird gewählt, aber noch nicht
eingeschaltet (Pause).
F Drücken Sie die Taste 2 oder 3: die
momentane Geschwindigkeit Ihres
Fahrzeugs wird zur Sollgeschwindigkeit.
Der Geschwindigkeitsregler ist eingeschaltet
(ON). Durch Druck auf das Gaspedal kann
die programmierte Geschwindigkeit
vorübergehend überschritten werden.
Um zur programmierten
Geschwindigkeit zurückzukehren,
genügt es, das Gaspedal wieder
loszulassen bis die programmierte
Geschwindigkeit wieder erreicht ist.
Der Geschwindigkeitsregler wird manuell
eingeschaltet
: dazu muss die Fahrzeuggeschwindigkeit
mindestens 40 km/h betragen.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 22929/07/2016 11:31

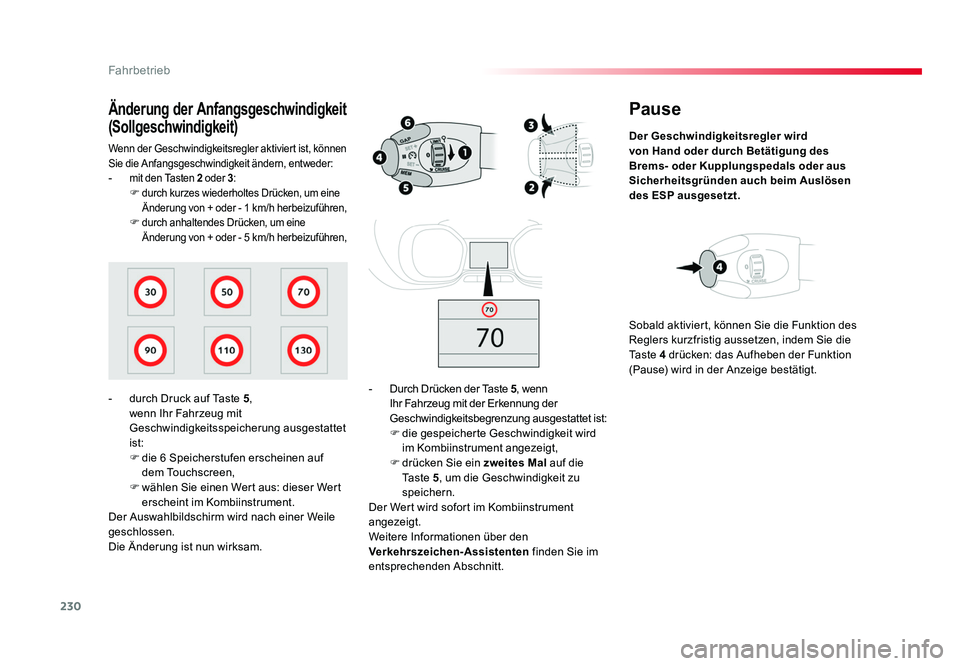

230
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016
Pause
Der Geschwindigkeitsregler wird
von Hand oder durch Betätigung des
Brems- oder Kupplungspedals oder aus
Sicherheitsgründen auch beim Auslösen
des ESP ausgesetzt.
- Durch Drücken der Taste 5, wenn
Ihr Fahrzeug mit der Erkennung der
Geschwindigkeitsbegrenzung ausgestattet ist:
F die gespeicherte Geschwindigkeit wird
im Kombiinstrument angezeigt,
F drücken Sie ein zweites Mal auf die
Ta s t e 5, um die Geschwindigkeit zu
speichern.
Der Wert wird sofort im Kombiinstrument
angezeigt.
Weitere Informationen über den
Verkehrszeichen-Assistenten finden Sie im
entsprechenden Abschnitt. Sobald aktiviert, können Sie die Funktion des
Reglers kurzfristig aussetzen, indem Sie die
Ta s t e
4 drücken: das Aufheben der Funktion
(Pause) wird in der Anzeige bestätigt.Wenn der Geschwindigkeitsregler aktiviert ist, können
Sie die Anfangsgeschwindigkeit ändern, entweder:
- mit den Tasten 2 oder 3:F durch kurzes wiederholtes Drücken, um eine
Änderung von + oder - 1 km/h herbeizuführen,
F durch anhaltendes Drücken, um eine
Änderung von + oder - 5 km/h herbeizuführen,
Änderung der Anfangsgeschwindigkeit
(Sollgeschwindigkeit)
- durch Druck auf Taste 5 ,
wenn Ihr Fahrzeug mit
Geschwindigkeitsspeicherung ausgestattet
ist:
F die 6 Speicherstufen erscheinen auf
dem Touchscreen,
F wählen Sie einen Wert aus: dieser Wert erscheint im Kombiinstrument.
Der Auswahlbildschirm wird nach einer Weile
geschlossen.
Die Änderung ist nun wirksam.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 23029/07/2016 11:31

231
6
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016
Überschreiten der
programmierten Geschwindigkeit
Bei Überschreiten der programmierten
Geschwindigkeit blinkt diese in der Anzeige.
Sobald das Fahrzeug wieder seine
programmierte Geschwindigkeit erreicht hat,
bleibt die Anzeige konstant.
Aus
F Drehen Sie den Schalter 1 auf "0".
Die Einstellungen des Reglers werden nicht mehr angezeigt. Bei einer Funktionsstörung des Reglers blinken
Striche in der Anzeige.
Lassen Sie es von einem Toyota-
Vertragshändler oder einer Vertragswerkstatt
bzw. einer anderen entsprechend qualifizierten
und ausgerüsteten Fachwerkstatt überprüfen.
FunktionsstörungBesondere Vorsicht ist geboten,
wenn der Regler in Betrieb ist und
Sie eine der Tasten zur Änderung
der programmierten Geschwindigkeit
ununterbrochen drücken: die
Geschwindigkeit kann sich in diesem
Fall sehr schnell ändern.
Benutzen Sie den Geschwindigkeitsregler
nicht auf rutschiger Fahrbahn oder in
dichtem Verkehr.
Bei starkem Gefälle kann der
Geschwindigkeitsregler nicht
verhindern, dass die programmierte
Geschwindigkeit überschritten wird.
Bei starker Steigung oder
Abschleppen kann die programmierte
Geschwindigkeit nicht erreicht bzw.
gehalten werden.
Die Ver wendung von durch Toyota
nicht zugelassenen Fußmatten
kann die Funktionsweise des
Geschwindigkeitsbegrenzers behindern.
Um jedes Blockieren des Pedalwerks
zu vermeiden:
- achten Sie darauf, dass die
Fußmatte richtig liegt,
- legen Sie niemals mehrere
Fußmatten übereinander.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 23129/07/2016 11:31

232
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016
Adaptive cruise control ("CRUISE")
Mit diesem System kann die
Geschwindigkeit automatisch auf dem
vom Fahrer programmier ten Wer t gehalten
werden.
Außerdem ermöglicht es die Einhaltung
des von Ihnen ausgewählten
Sicherheitsabstands zwischen Ihrem
Fahrzeug und dem Vorderfahrzeug.
Im Menü Fahren, aktivieren/deaktivieren Sie
" Active cruise control ".
Der Zustand der Funktion wird beim
Abschalten des Motors gespeichert.
Aktivierung / Deaktivierung
Der Regler für den
Geschwindigkeitsregler muss auf
Position "CRUISE" stehen, sonst
wird die Wahl nicht berücksichtigt.
Die Aktivierung oder Deaktivierung
der Funktion er folgt über
das Konfiguratiosnmenü des
Fahrzeugs.
Mit Touchscreen
1. Auswahl des Reglermodus.
2. Verringerung des Wertes oder Speichern
der momentanen Geschwindigkeit des
Fahrzeugs als Sollgeschwindigkeit.
3. Erhöhung des Wertes oder Speichern
der momentanen Geschwindigkeit des
Fahrzeugs als Sollgeschwindigkeit.
4. Unterbrechung / Wiederaufnahme der
Geschwindigkeitsregelung.
5. Falls das Fahrzeug entsprechend
ausgerüstet ist, die Liste der gespeicherten
Geschwindigkeiten anzeigen oder die
durch den Verkehrszeichen-Assistenten
erkannte Geschwindigkeitsbegrenzung
abspeichern.
6. Auswahl des Abstands zum
Vorderfahrzeug (" Nah", "Normal ", "Fern ")
Bedienelemente am Lenkrad
Ab Werk ist der Fahrzeugabstand auf
"Normal " eingestellt.
Ansonsten wird der zuletzt bei
Einschalten der Funktion parametrierte
Wert berücksichtigt.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 23229/07/2016 11:31
