2017 TOYOTA PROACE VERSO Betriebsanleitungen (in German)

161
5
Sicherheit
Proace_Verso_de_Chap05_securite_ed01-2016

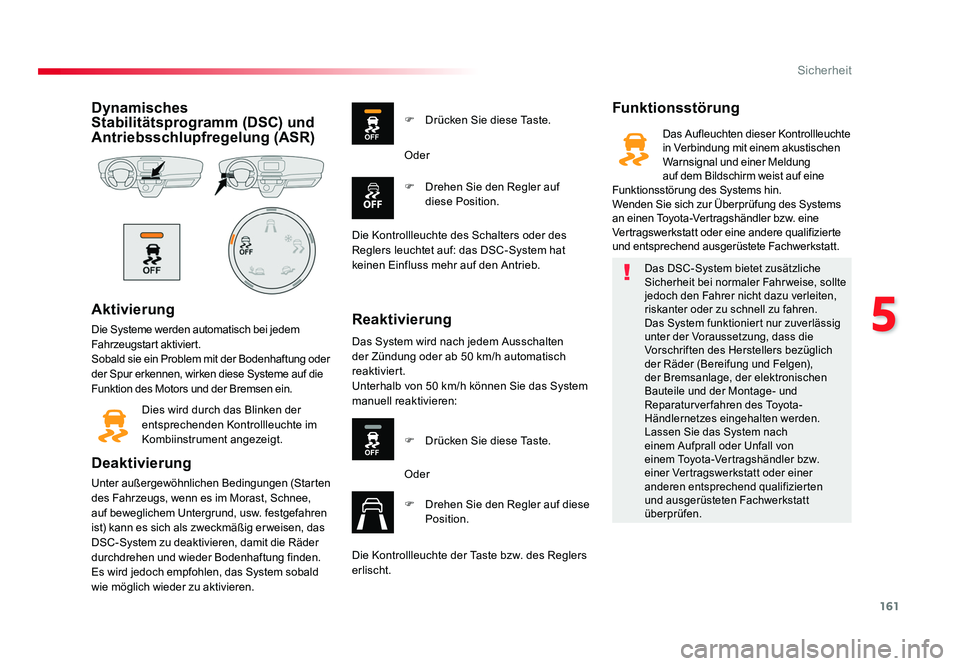

Dynamisches
Stabilitätsprogramm (DSC) und
Antriebsschlupfregelung (ASR)
Aktivierung
Die Systeme werden automatisch bei jedem
Fahrzeugstart aktiviert.
Sobald sie ein Problem mit der Bodenhaftung oder
der Spur erkennen, wirken diese Systeme auf die
Funktion des Motors und der Bremsen ein.Dies wird durch das Blinken der
entsprechenden Kontrollleuchte im
Kombiinstrument angezeigt.
Deaktivierung
Unter außergewöhnlichen Bedingungen (Starten
des Fahrzeugs, wenn es im Morast, Schnee,
auf beweglichem Untergrund, usw. festgefahren
ist) kann es sich als zweckmäßig er weisen, das
DSC-System zu deaktivieren, damit die Räder
durchdrehen und wieder Bodenhaftung finden.
Es wird jedoch empfohlen, das System sobald
wie möglich wieder zu aktivieren.
Funktionsstörung
Reaktivierung
F Drücken Sie diese Taste. F Drehen Sie den Regler auf
diese Position.
Oder
Die Kontrollleuchte des Schalters oder des
Reglers leuchtet auf: das DSC-System hat
keinen Einfluss mehr auf den Antrieb. Das System wird nach jedem Ausschalten
der Zündung oder ab 50 km/h automatisch
reaktiviert.
Unterhalb von 50 km/h können Sie das System
manuell reaktivieren: F Drücken Sie diese Taste.
Oder
F
Drehen Sie den Regler auf diese
Position.
Die Kontrollleuchte der Taste bzw. des Reglers
erlischt.
Das DSC-System bietet zusätzliche
Sicherheit bei normaler Fahrweise, sollte
jedoch den Fahrer nicht dazu verleiten,
riskanter oder zu schnell zu fahren.
Das System funktioniert nur zuverlässig
unter der Voraussetzung, dass die
Vorschriften des Herstellers bezüglich
der Räder (Bereifung und Felgen),
der Bremsanlage, der elektronischen
Bauteile und der Montage- und
Reparaturverfahren des Toyota-
Händlernetzes eingehalten werden.
Lassen Sie das System nach
einem Aufprall oder Unfall von
einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer
anderen entsprechend qualifizierten
und ausgerüsteten Fachwerkstatt
überprüfen.
Das Aufleuchten dieser Kontrollleuchte
in Verbindung mit einem akustischen
Warnsignal und einer Meldung
auf dem Bildschirm weist auf eine
Funktionsstörung des Systems hin.
Wenden Sie sich zur Überprüfung des Systems
an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder eine andere qualifizierte
und entsprechend ausgerüstete Fachwerkstatt.
Proace_Verso_de_Chap05_securite_ed01-2016.indd 16108/08/2016 11:39

162
Sicherheit
Proace_Verso_de_Chap05_securite_ed01-2016

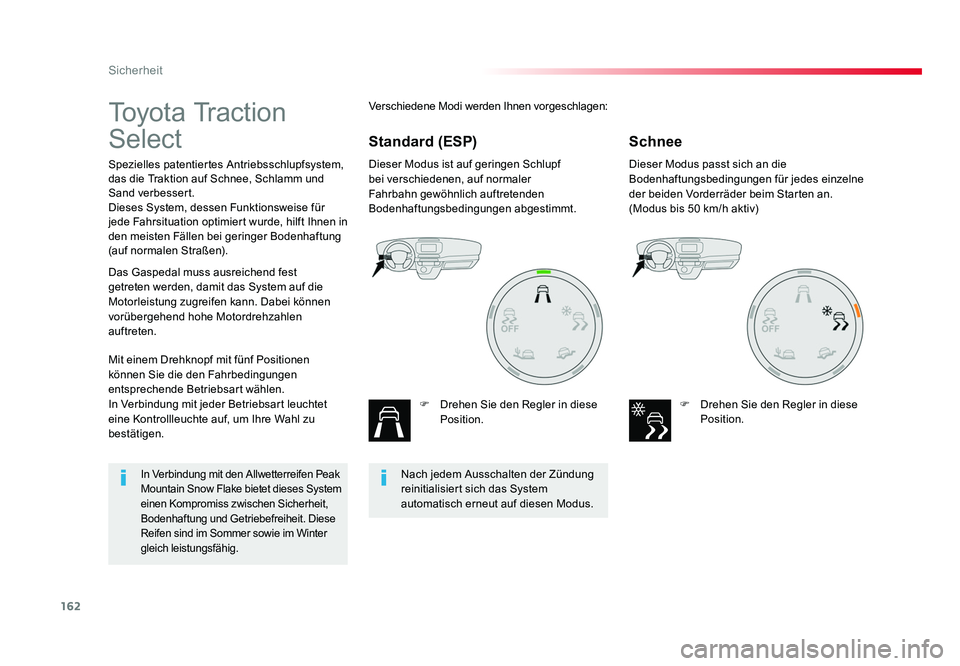

To y o t a Tr a c t i o n
Select
Spezielles patentiertes Antriebsschlupfsystem,
das die Traktion auf Schnee, Schlamm und
Sand verbessert.
Dieses System, dessen Funktionsweise für
jede Fahrsituation optimiert wurde, hilft Ihnen in
den meisten Fällen bei geringer Bodenhaftung
(auf normalen Straßen).Dieser Modus ist auf geringen Schlupf
bei verschiedenen, auf normaler
Fahrbahn gewöhnlich auftretenden
Bodenhaftungsbedingungen abgestimmt.
F Drehen Sie den Regler in diese Position. Dieser Modus passt sich an die
Bodenhaftungsbedingungen für jedes einzelne
der beiden Vorderräder beim Starten an.
(Modus bis 50 km/h aktiv)
F Drehen Sie den Regler in diese Position.
Mit einem Drehknopf mit fünf Positionen
können Sie die den Fahrbedingungen
entsprechende Betriebsart wählen.
In Verbindung mit jeder Betriebsart leuchtet
eine Kontrollleuchte auf, um Ihre Wahl zu
bestätigen. Das Gaspedal muss ausreichend fest
getreten werden, damit das System auf die
Motorleistung zugreifen kann. Dabei können
vorübergehend hohe Motordrehzahlen
auftreten. Verschiedene Modi werden Ihnen vorgeschlagen:
Schnee
Standard (ESP)
Nach jedem Ausschalten der Zündung
reinitialisiert sich das System
automatisch erneut auf diesen Modus.In Verbindung mit den Allwetterreifen Peak
Mountain Snow Flake bietet dieses System
einen Kompromiss zwischen Sicherheit,
Bodenhaftung und Getriebefreiheit. Diese
Reifen sind im Sommer sowie im Winter
gleich leistungsfähig.
Proace_Verso_de_Chap05_securite_ed01-2016.indd 16208/08/2016 11:39

163
5
Sicherheit
Proace_Verso_de_Chap05_securite_ed01-2016

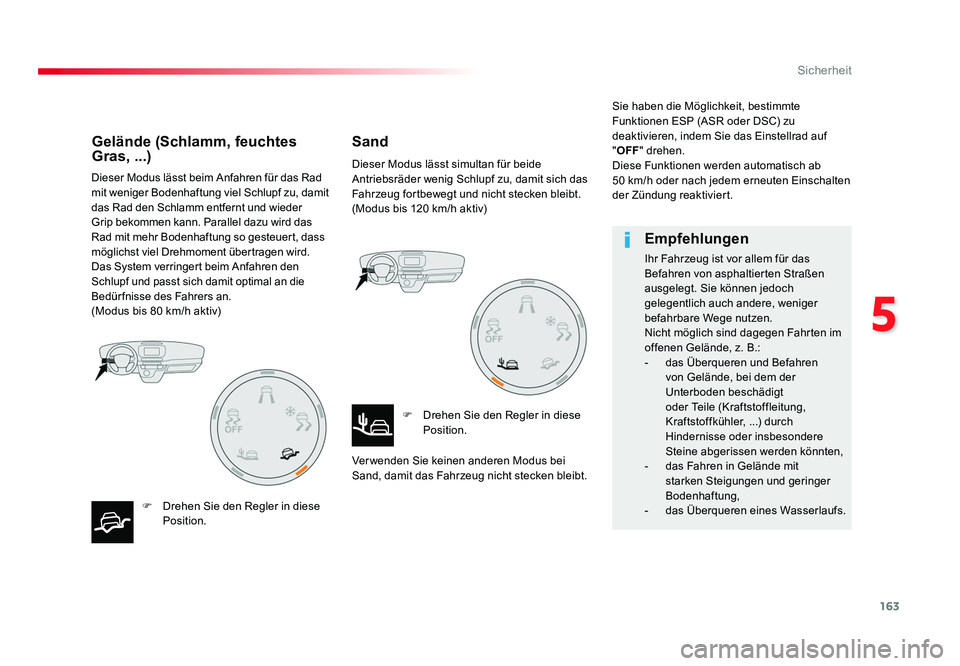

Dieser Modus lässt beim Anfahren für das Rad
mit weniger Bodenhaftung viel Schlupf zu, damit
das Rad den Schlamm entfernt und wieder
Grip bekommen kann. Parallel dazu wird das
Rad mit mehr Bodenhaftung so gesteuert, dass
möglichst viel Drehmoment übertragen wird.
Das System verringert beim Anfahren den
Schlupf und passt sich damit optimal an die
Bedür fnisse des Fahrers an.
(Modus bis 80 km/h aktiv)F Drehen Sie den Regler in diese Position. Dieser Modus lässt simultan für beide
Antriebsräder wenig Schlupf zu, damit sich das
Fahrzeug fortbewegt und nicht stecken bleibt.
(Modus bis 120 km/h aktiv)
F Drehen Sie den Regler in diese Position.
Verwenden Sie keinen anderen Modus bei
Sand, damit das Fahrzeug nicht stecken bleibt. Sie haben die Möglichkeit, bestimmte
Funktionen ESP (ASR oder DSC) zu
deaktivieren, indem Sie das Einstellrad auf
"
OFF " drehen.
Diese Funktionen werden automatisch ab
50 km/h oder nach jedem erneuten Einschalten
der Zündung reaktiviert.
Gelände (Schlamm, feuchtes
Gras, ...) Sand
Empfehlungen
Ihr Fahrzeug ist vor allem für das
Befahren von asphaltierten Straßen
ausgelegt. Sie können jedoch
gelegentlich auch andere, weniger
befahrbare Wege nutzen.
Nicht möglich sind dagegen Fahrten im
offenen Gelände, z. B.:
- das Überqueren und Befahren
von Gelände, bei dem der
Unterboden beschädigt
oder Teile (Kraftstoffleitung,
Kraftstoffkühler, ...) durch
Hindernisse oder insbesondere
Steine abgerissen werden könnten,
- das Fahren in Gelände mit
starken Steigungen und geringer
Bodenhaftung,
- das Überqueren eines Wasserlaufs.
Proace_Verso_de_Chap05_securite_ed01-2016.indd 16308/08/2016 11:39

164
Sicherheit
Proace_Verso_de_Chap05_securite_ed01-2016
Sicherheitsgurte
Sicherheitsgurte vorneGurt schließen
Gurt öffnen
F Drücken Sie auf den roten Knopf am Gurtschloss.
F Führen Sie den Gurt mit der Hand zurück.
Die vorderen Sicherheitsgurte sind
mit pyrotechnischen Gurtstraffern und
Gurtkraftbegrenzern ausgestattet.
Dadurch erhöht sich bei einem Frontal- und
Seitenaufprall die Sicherheit auf den vorderen
Plätzen. Je nach Heftigkeit des Aufpralls werden
die Gurte durch den pyrotechnischen Gurtstraffer
schlagartig gespannt, so dass sie fest am Körper
der Insassen anliegen.
Die pyrotechnischen Gurtstraffer sind
funktionsbereit, wenn die Zündung eingeschaltet ist.
Der Gurtkraftbegrenzer verringert den Druck des
Gurtes auf den Brustkorb der Insassen und bietet
ihnen auf diese Weise besseren Schutz.
Höhenverstellung
Der obere Teil des Gurtes muss in der
Schulterhöhle platziert werden.
F
Während Sie das Bedienungselement A
zum Tieferstellen der Gurtaufhängung
nach unten bewegen, verschieben Sie die
Einheit.
F Schieben Sie zum Höherstellen der
Gurtaufhängung die Einheit nach oben.
F Ziehen Sie den Gurt zu sich heran und
schieben Sie den Riegel ins Gurtschloss.
F Überprüfen Sie, ob der Gurt eingerastet ist,
indem Sie daran ziehen.
Proace_Verso_de_Chap05_securite_ed01-2016.indd 16408/08/2016 11:39

165
5
Sicherheit
Proace_Verso_de_Chap05_securite_ed01-2016

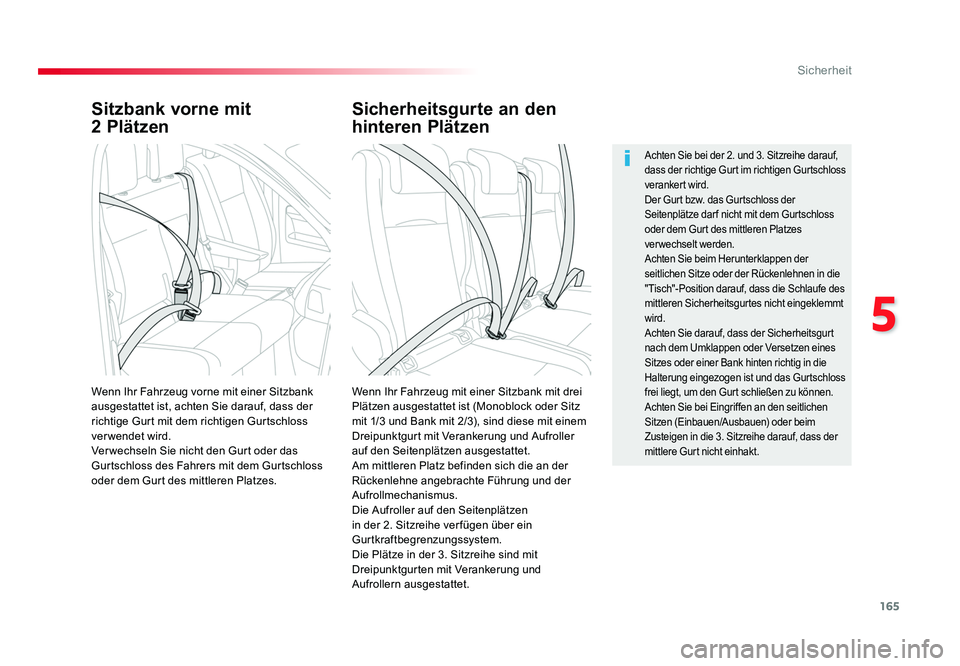

Sitzbank vorne mit
2 Plätzen
Wenn Ihr Fahrzeug mit einer Sitzbank mit drei
Plätzen ausgestattet ist (Monoblock oder Sitz
mit 1/3 und Bank mit 2/3), sind diese mit einem
Dreipunktgurt mit Verankerung und Aufroller
auf den Seitenplätzen ausgestattet.
Am mittleren Platz befinden sich die an der
Rückenlehne angebrachte Führung und der
Aufrollmechanismus.
Die Aufroller auf den Seitenplätzen
in der 2. Sitzreihe verfügen über ein
Gurtkraftbegrenzungssystem.
Die Plätze in der 3. Sitzreihe sind mit
Dreipunktgurten mit Verankerung und
Aufrollern ausgestattet.
Wenn Ihr Fahrzeug vorne mit einer Sitzbank
ausgestattet ist, achten Sie darauf, dass der
richtige Gurt mit dem richtigen Gurtschloss
verwendet wird.
Ver wechseln Sie nicht den Gurt oder das
Gurtschloss des Fahrers mit dem Gurtschloss
oder dem Gurt des mittleren Platzes.
Achten Sie bei der 2. und 3. Sitzreihe darauf,
dass der richtige Gurt im richtigen Gurtschloss
verankert wird.
Der Gurt bzw. das Gurtschloss der
Seitenplätze dar f nicht mit dem Gurtschloss
oder dem Gurt des mittleren Platzes
verwechselt werden.
Achten Sie beim Herunterklappen der
seitlichen Sitze oder der Rückenlehnen in die
"Tisch"-Position darauf, dass die Schlaufe des
mittleren Sicherheitsgurtes nicht eingeklemmt
wird.
Achten Sie darauf, dass der Sicherheitsgurt
nach dem Umklappen oder Versetzen eines
Sitzes oder einer Bank hinten richtig in die
Halterung eingezogen ist und das Gurtschloss
frei liegt, um den Gurt schließen zu können.
Achten Sie bei Eingriffen an den seitlichen
Sitzen (Einbauen/Ausbauen) oder beim
Zusteigen in die 3. Sitzreihe darauf, dass der
mittlere Gurt nicht einhakt.
Sicherheitsgurte an den
hinteren Plätzen
Proace_Verso_de_Chap05_securite_ed01-2016.indd 16508/08/2016 11:39

166
Sicherheit
Proace_Verso_de_Chap05_securite_ed01-2016

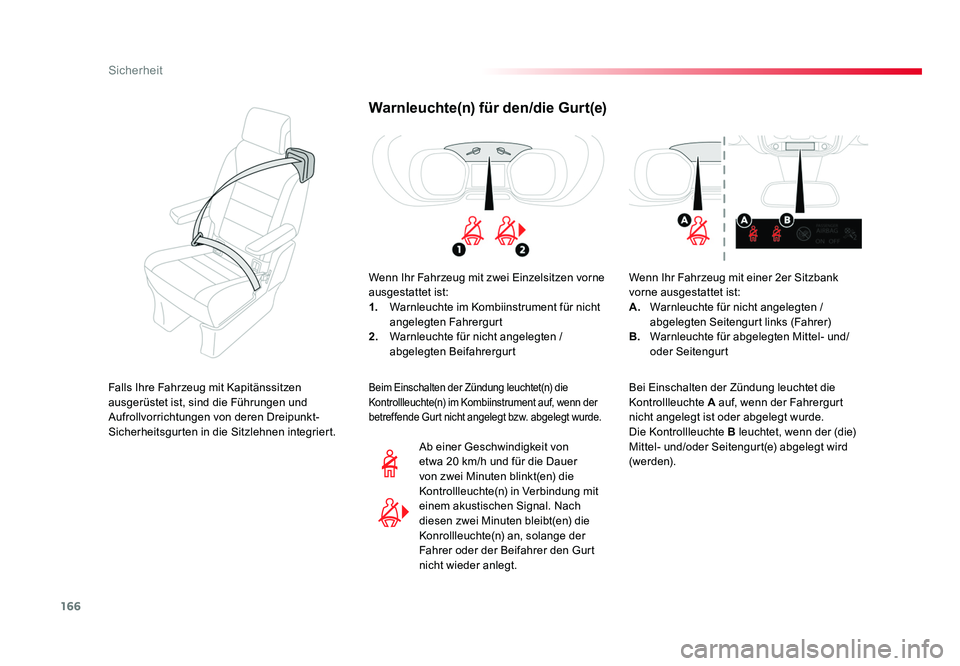

Warnleuchte(n) für den/die Gurt(e)
Wenn Ihr Fahrzeug mit zwei Einzelsitzen vorne
ausgestattet ist:
1. Warnleuchte im Kombiinstrument für nicht
angelegten Fahrergurt
2. Warnleuchte für nicht angelegten /
abgelegten Beifahrergurt
Ab einer Geschwindigkeit von
etwa 20 km/h und für die Dauer
von zwei Minuten blinkt(en) die
Kontrollleuchte(n) in Verbindung mit
einem akustischen Signal. Nach
diesen zwei Minuten bleibt(en) die
Konrollleuchte(n) an, solange der
Fahrer oder der Beifahrer den Gurt
nicht wieder anlegt.
Beim Einschalten der Zündung leuchtet(n) die
Kontrollleuchte(n) im Kombiinstrument auf, wenn der
betreffende Gurt nicht angelegt bzw. abgelegt wurde.
Wenn Ihr Fahrzeug mit einer 2er Sitzbank
vorne ausgestattet ist:
A. Warnleuchte für nicht angelegten /
abgelegten Seitengurt links (Fahrer)
B. Warnleuchte für abgelegten Mittel- und/
oder Seitengurt
Bei Einschalten der Zündung leuchtet die
Kontrollleuchte A auf, wenn der Fahrergurt
nicht angelegt ist oder abgelegt wurde.
Die Kontrollleuchte B leuchtet, wenn der (die)
Mittel- und/oder Seitengurt(e) abgelegt wird
(werden).
Falls Ihre Fahrzeug mit Kapitänssitzen
ausgerüstet ist, sind die Führungen und
Aufrollvorrichtungen von deren Dreipunkt-
Sicherheitsgurten in die Sitzlehnen integriert.
Proace_Verso_de_Chap05_securite_ed01-2016.indd 16608/08/2016 11:39

167
5
Sicherheit
Proace_Verso_de_Chap05_securite_ed01-2016
Empfehlungen
Bei einem Aufprall
Je nach Ar t und Heftigkeit des Aufpralls
kann das pyrotechnische System vor den
Airbags und unabhängig davon ausgelöst
werden. Beim Auslösen der Gurtstraffer
kommt es zu einer leichten, unschädlichen
Rauchentwicklung und die Aktivierung der
Pyropatrone im System verursacht einen
Knall.
In allen Fällen leuchtet die Airbag-
Kontrollleuchte auf.
Lassen Sie das Sicherheitsgurtsystem
nach einem Aufprall oder Unfall von
einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer
anderen entsprechend qualifizierten und
ausgerüsteten Fachwerkstatt überprüfen.
Ein Sicherheitsgurt kann nur wirksamen
Schutz bieten, wenn:
- er so fest wie möglich am Körper anliegt,
- Sie ihn in einer gleichmäßigen
Bewegung vorziehen und darauf achten,
dass er sich nicht verdreht,
- nur eine einzige Person damit angeschnallt ist,
- er keine Schnittspuren aufweist und
nicht ausgefranst ist,
- er nicht verändert und dadurch seine
Funktionstüchtigkeit beeinträchtigt wird.
Wenden Sie sich aufgrund der geltenden
Sicherheitsvorschriften für alle Arbeiten an
den Sicherheitsgurten Ihres Fahrzeugs an
eine qualifizierte Fachwerkstatt, die über
die Kompetenz und das geeignete Material
ver fügt - dies ist im Toyota -Händlernetz
sichergestellt.
Lassen Sie die Sicherheitsgurte regelmäßig
von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer
anderen entsprechend qualifizierten und
ausgerüsteten Fachwerkstatt überprüfen
- insbesondere, wenn die Gurtbänder
Anzeichen von Schäden aufweisen.
Reinigen Sie die Gurte mit Seifenwasser
oder einem im Toyota-Händlernetz
erhältlichen Textilreiniger.
Vergewissern Sie sich nach dem Umklappen
oder Verschieben eines Sitzes oder einer
Rückbank, dass der Sicherheitsgurt richtig
positioniert und aufgerollt ist.
Empfehlung für die
Beförderung von Kindern
Benutzen Sie einen geeigneten Kindersitz
für Kinder unter 12 Jahren und unter 1,50 m.
Schnallen Sie niemals mehrere Personen
mit einem einzigen Gurt an.
Halten Sie während der Fahrt kein Kind auf
dem Schoß.
Für weitere Informationen zu den
Kindersitzen siehe entsprechende Rubrik.
Der Fahrer muss sich vor der Fahrt
vergewissern, dass die Insassen die
Sicherheitsgurte richtig benutzen und alle
ordnungsgemäß angeschnallt sind.
Schnallen Sie sich - auch auf kurzen
Strecken - immer an, gleichgültig auf
welchem Platz Sie sitzen.
Vertauschen Sie die Gurtschlösser nicht, sie
würden in diesem Fall ihre Schutzfunktion
nicht voll er füllen.
Die Sicherheitsgurte haben einen
Gurtaufroller, mit dem die Gurtlänge
automatisch an den Körper angepasst wird.
Der Gurt wird automatisch eingezogen,
wenn der nicht benutzt wird.
Vergewissern Sie sich vor und nach dem
Gebrauch, dass der Gurt richtig aufgerollt ist.
Der Beckengurt muss so tief wie möglich am
Becken anliegen.
Der Schultergurt muss über die Schulter
verlaufen, und zwar so, dass er nicht am
Hals anliegt.
Die Gurtaufroller sind mit einer
automatischen Blockiervorrichtung
ausgerüstet, die bei einem Aufprall, einer
Notbremsung oder einem Überschlag des
Fahrzeugs wirksam wird. Sie können sie
lösen, indem Sie fest am Gurt ziehen und ihn
wieder loslassen, damit er sich wieder leicht
einrollt.
Proace_Verso_de_Chap05_securite_ed01-2016.indd 16708/08/2016 11:39

168
Sicherheit
Proace_Verso_de_Chap05_securite_ed01-2016
Airbags
System, das dazu dienen soll, die
Fahrzeuginsassen (außer auf den Mittelsitzen
der 2. und 3. Sitzreihe, wenn Ihr Fahrzeug
damit ausgestattet ist) bei einem starken
Aufprall besser zu schützen. Die Airbags
ergänzen die Wirkung der Sicherheitsgurte mit
Gurtkraftbegrenzer.
In diesem Fall registrieren und analysieren
die elektronischen Sensoren den
frontalen oder seitlichen Aufprall in den
Aufprallerfassungsbereichen:
- Bei einem starken Aufprall entfalten
sich die Airbags sofort und schützen
die Fahrzeuginsassen (außer auf den
Mittelsitzen der 2. und 3. Sitzreihe, wenn
Ihr Fahrzeug damit ausgestattet ist) besser.
Unmittelbar nach dem Aufprall entweicht
das Gas schnell aus den Airbags, damit
die Sicht nicht beeinträchtigt wird und die
Insassen das Fahrzeug verlassen können.
- Bei einem schwächeren Aufprall, einem
Zusammenstoß im Heckbereich und,
unter bestimmten Bedingungen, beim
Überschlagen des Fahrzeugs kann es
vorkommen, dass die Airbags sich nicht
entfalten; In diesen Fällen bietet nur der
Sicherheitsgurt Schutz. Die Airbags funktionieren nicht bei
ausgeschalteter Zündung.
Dieses System entfaltet sich nur
ein einziges Mal. Sollte es zu einem
zweiten Aufprall kommen (im Laufe
desselben oder eines weiteren Unfalls)
wird der Airbag nicht mehr ausgelöst.
Beim Auslösen eines bzw. der Airbags
kann es zu leichter Rauchentwicklung
und durch die Aktivierung der
Pyropatrone im System zu einem Knall
kommen.
Der auftretende Rauch ist nicht
giftig, kann jedoch bei empfindlichen
Personen Reizungen hervorrufen.
Der mit dem Auslösen eines bzw. der
Airbags verbundene Knall kann für
einen kurzen Zeitraum zu einer leichten
Beeinträchtigung des Hörvermögens
führen.
Aufprallerfassungsbereiche
A.
Frontalaufprallbereich
B. Seitenaufprallbereich
Proace_Verso_de_Chap05_securite_ed01-2016.indd 16808/08/2016 11:39
