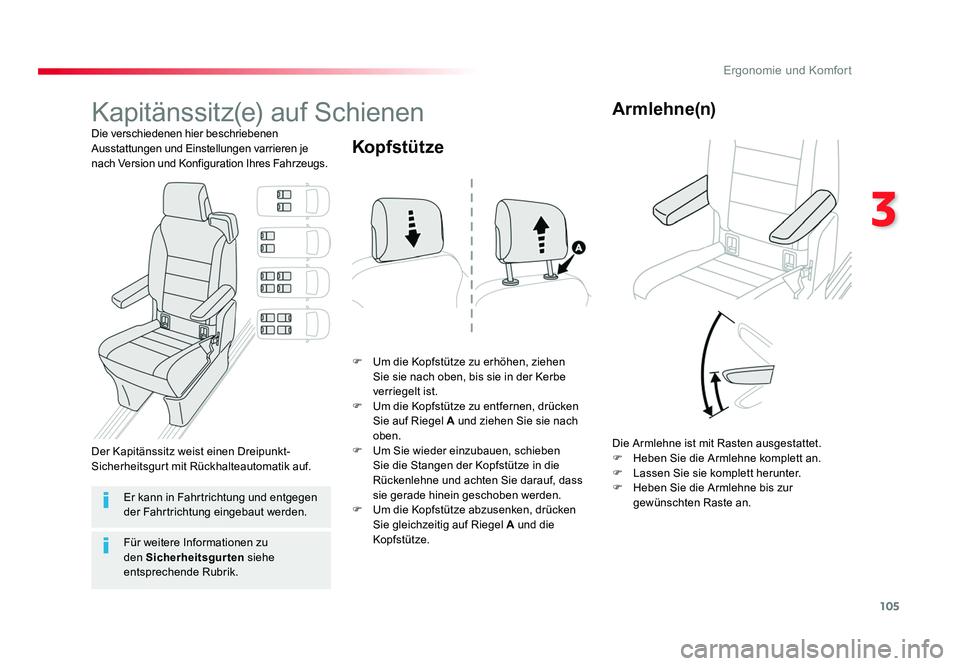

2017 TOYOTA PROACE VERSO Betriebsanleitungen (in German)

105
3
Ergonomie und Komfort
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016
Kapitänssitz(e) auf Schienen
Die verschiedenen hier beschriebenen
Ausstattungen und Einstellungen varrieren je
nach Version und Konfiguration Ihres Fahrzeugs.F Um die Kopfstütze zu erhöhen, ziehen Sie sie nach oben, bis sie in der Kerbe
verriegelt ist.
F Um die Kopfstütze zu entfernen, drücken Sie auf Riegel A und ziehen Sie sie nach
oben.
F Um Sie wieder einzubauen, schieben Sie die Stangen der Kopfstütze in die
Rückenlehne und achten Sie darauf, dass
sie gerade hinein geschoben werden.
F Um die Kopfstütze abzusenken, drücken Sie gleichzeitig auf Riegel A und die
Kopfstütze.
Kopfstütze
Die Armlehne ist mit Rasten ausgestattet.
F Heben Sie die Armlehne komplett an.
F Lassen Sie sie komplett herunter.
F Heben Sie die Armlehne bis zur gewünschten Raste an.
Armlehne(n)
Er kann in Fahrtrichtung und entgegen
der Fahrtrichtung eingebaut werden.
Der Kapitänssitz weist einen Dreipunkt-
Sicherheitsgurt mit Rückhalteautomatik auf.
Für weitere Informationen zu
den Sicherheitsgurten siehe
entsprechende Rubrik.
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016.indd 10528/07/2016 10:35

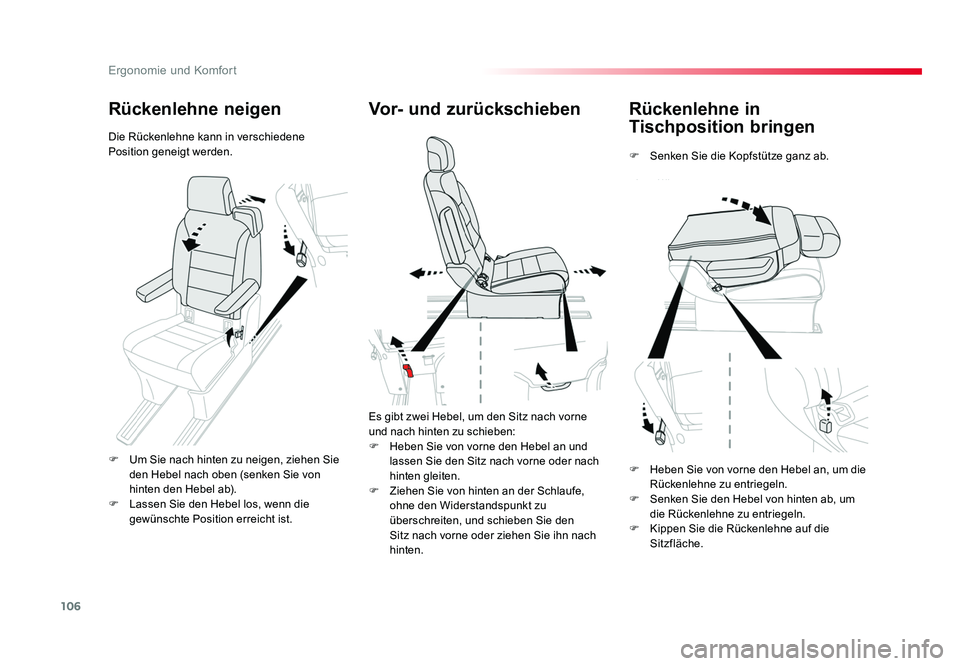

106
Ergonomie und Komfort
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016
Rückenlehne in
Tischposition bringen
F Senken Sie die Kopfstütze ganz ab.
Vor- und zurückschieben
Es gibt zwei Hebel, um den Sitz nach vorne
und nach hinten zu schieben:
F Heben Sie von vorne den Hebel an und lassen Sie den Sitz nach vorne oder nach
hinten gleiten.
F Ziehen Sie von hinten an der Schlaufe, ohne den Widerstandspunkt zu
überschreiten, und schieben Sie den
Sitz nach vorne oder ziehen Sie ihn nach
hinten.
Rückenlehne neigen
Die Rückenlehne kann in verschiedene
Position geneigt werden.
F Um Sie nach hinten zu neigen, ziehen Sie den Hebel nach oben (senken Sie von
hinten den Hebel ab).
F Lassen Sie den Hebel los, wenn die gewünschte Position erreicht ist. F Heben Sie von vorne den Hebel an, um die
Rückenlehne zu entriegeln.
F Senken Sie den Hebel von hinten ab, um die Rückenlehne zu entriegeln.
F Kippen Sie die Rückenlehne auf die Sitzfläche.
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016.indd 10628/07/2016 10:35

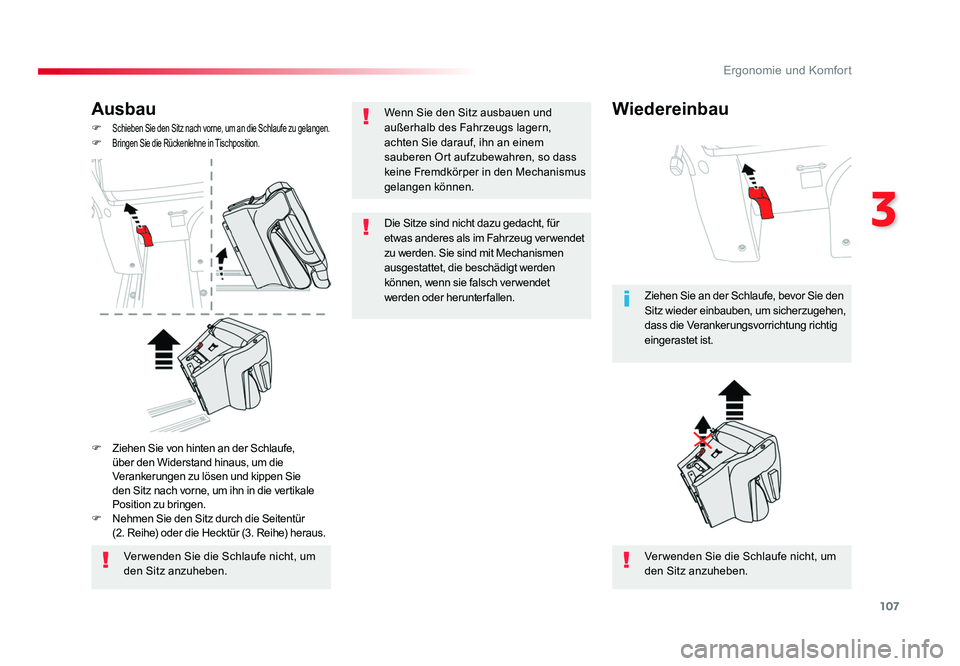

107
3
Ergonomie und Komfort
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016
Ausbau
F Schieben Sie den Sitz nach vorne, um an die Schlaufe zu gelangen.F Bringen Sie die Rückenlehne in Tischposition.
Ver wenden Sie die Schlaufe nicht, um
den Sitz anzuheben.Ver wenden Sie die Schlaufe nicht, um
den Sitz anzuheben. Ziehen Sie an der Schlaufe, bevor Sie den
Sitz wieder einbauben, um sicherzugehen,
dass die Verankerungsvorrichtung richtig
eingerastet ist.
F Ziehen Sie von hinten an der Schlaufe,
über den Widerstand hinaus, um die
Verankerungen zu lösen und kippen Sie
den Sitz nach vorne, um ihn in die vertikale
Position zu bringen.
F Nehmen Sie den Sitz durch die Seitentür
(2. Reihe) oder die Hecktür (3. Reihe) heraus.
WiedereinbauWenn Sie den Sitz ausbauen und
außerhalb des Fahrzeugs lagern,
achten Sie darauf, ihn an einem
sauberen Ort aufzubewahren, so dass
keine Fremdkörper in den Mechanismus
gelangen können.
Die Sitze sind nicht dazu gedacht, für
etwas anderes als im Fahrzeug verwendet
zu werden. Sie sind mit Mechanismen
ausgestattet, die beschädigt werden
können, wenn sie falsch verwendet
werden oder herunterfallen.
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016.indd 10728/07/2016 10:35

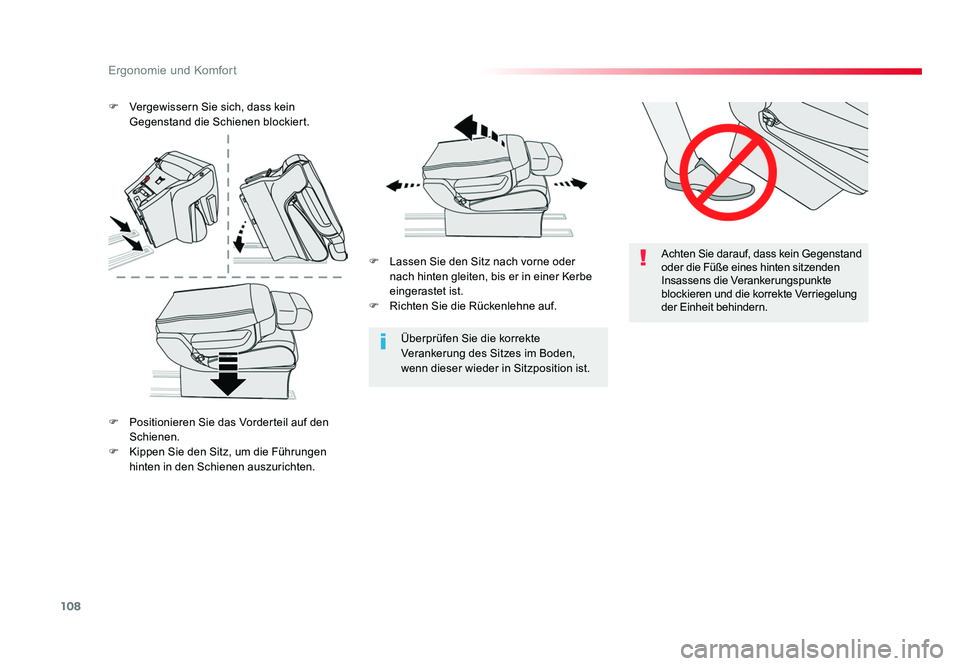

108
Ergonomie und Komfort
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016
Achten Sie darauf, dass kein Gegenstand
oder die Füße eines hinten sitzenden
Insassens die Verankerungspunkte
blockieren und die korrekte Verriegelung
der Einheit behindern.
Überprüfen Sie die korrekte
Verankerung des Sitzes im Boden,
wenn dieser wieder in Sitzposition ist.
F Lassen Sie den Sitz nach vorne oder
nach hinten gleiten, bis er in einer Kerbe
eingerastet ist.
F Richten Sie die Rückenlehne auf.
F Vergewissern Sie sich, dass kein
Gegenstand die Schienen blockiert.
F Positionieren Sie das Vorderteil auf den Schienen.
F Kippen Sie den Sitz, um die Führungen hinten in den Schienen auszurichten.
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016.indd 10828/07/2016 10:35

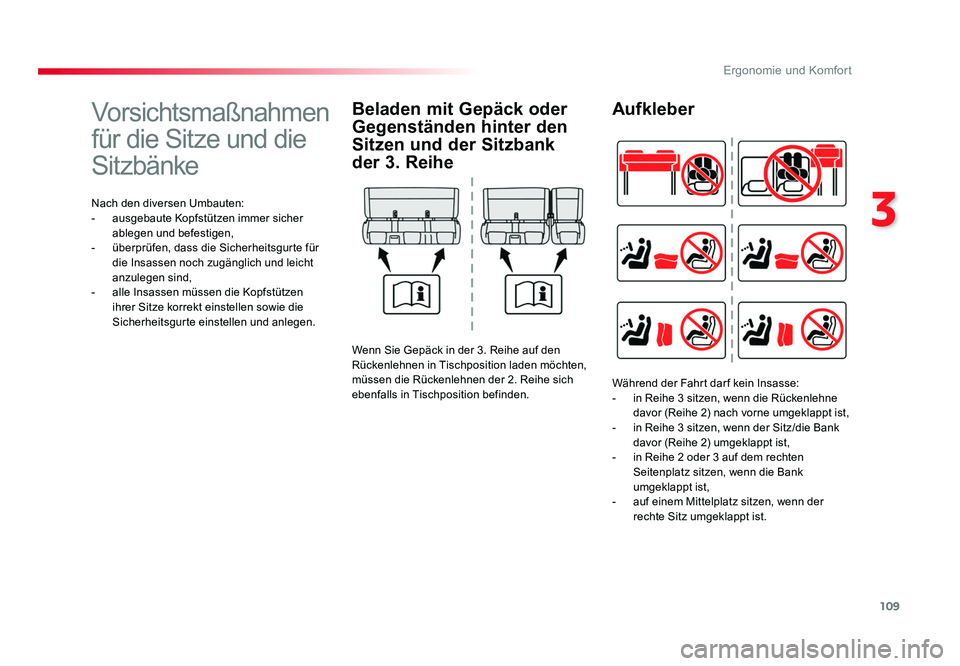

109
3
Ergonomie und Komfort
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016
Vorsichtsmaßnahmen
für die Sitze und die
Sitzbänke
Nach den diversen Umbauten:
- ausgebaute Kopfstützen immer sicher
ablegen und befestigen,
- überprüfen, dass die Sicherheitsgurte für
die Insassen noch zugänglich und leicht
anzulegen sind,
- alle Insassen müssen die Kopfstützen ihrer Sitze korrekt einstellen sowie die
Sicherheitsgurte einstellen und anlegen.
Beladen mit Gepäck oder
Gegenständen hinter den
Sitzen und der Sitzbank
der 3. Reihe
Wenn Sie Gepäck in der 3. Reihe auf den
Rückenlehnen in Tischposition laden möchten,
müssen die Rückenlehnen der 2. Reihe sich
ebenfalls in Tischposition befinden.
Aufkleber
Während der Fahrt darf kein Insasse:
- in Reihe 3 sitzen, wenn die Rückenlehne
davor (Reihe 2) nach vorne umgeklappt ist,
- in Reihe 3 sitzen, wenn der Sitz/die Bank davor (Reihe 2) umgeklappt ist,
- in Reihe 2 oder 3 auf dem rechten Seitenplatz sitzen, wenn die Bank
umgeklappt ist,
- auf einem Mittelplatz sitzen, wenn der rechte Sitz umgeklappt ist.
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016.indd 10928/07/2016 10:35

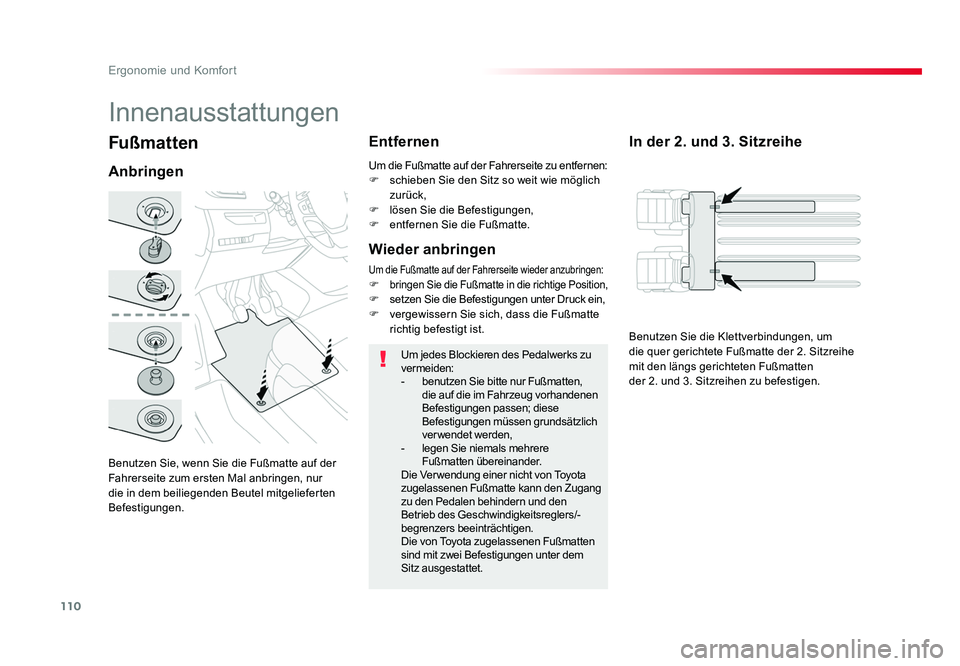

110
Ergonomie und Komfort
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016
Fußmatten
AnbringenEntfernen
Um jedes Blockieren des Pedalwerks zu
vermeiden:
-
benutzen Sie bitte nur Fußmatten,
die auf die im Fahrzeug vorhandenen
Befestigungen passen; diese
Befestigungen müssen grundsätzlich
verwendet werden,
- legen Sie niemals mehrere
Fußmatten übereinander.
Die Verwendung einer nicht von Toyota
zugelassenen Fußmatte kann den Zugang
zu den Pedalen behindern und den
Betrieb des Geschwindigkeitsreglers/-
begrenzers beeinträchtigen.
Die von Toyota zugelassenen Fußmatten
sind mit zwei Befestigungen unter dem
Sitz ausgestattet.
Um die Fußmatte auf der Fahrerseite zu entfernen:
F schieben Sie den Sitz so weit wie möglich
zurück,
F lösen Sie die Befestigungen,
F entfernen Sie die Fußmatte.
Innenausstattungen
In der 2. und 3. Sitzreihe
Wieder anbringen
Um die Fußmatte auf der Fahrerseite wieder anzubringen:
F bringen Sie die Fußmatte in die richtige Position,F setzen Sie die Befestigungen unter Druck ein,
F vergewissern Sie sich, dass die Fußmatte richtig befestigt ist. Benutzen Sie die Klettverbindungen, um
die quer gerichtete Fußmatte der 2. Sitzreihe
mit den längs gerichteten Fußmatten
der 2. und 3. Sitzreihen zu befestigen.
Benutzen Sie, wenn Sie die Fußmatte auf der
Fahrerseite zum ersten Mal anbringen, nur
die in dem beiliegenden Beutel mitgelieferten
Befestigungen.
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016.indd 11028/07/2016 10:35

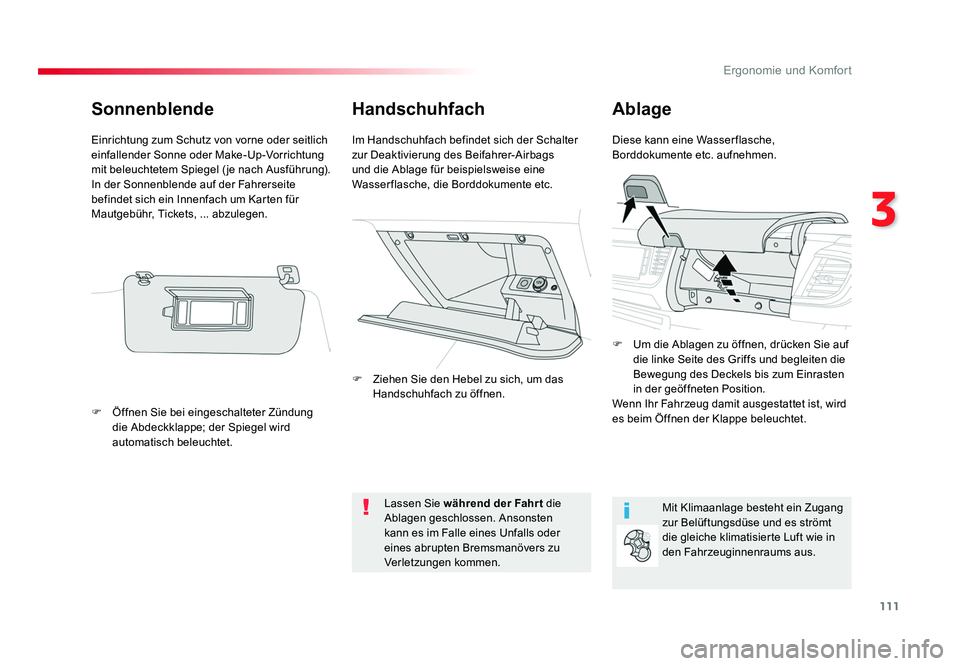

111
3
Ergonomie und Komfort
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016
HandschuhfachAblage
Diese kann eine Wasserflasche,
Borddokumente etc. aufnehmen.
Im Handschuhfach befindet sich der Schalter
zur Deaktivierung des Beifahrer-Airbags
und die Ablage für beispielsweise eine
Wasserflasche, die Borddokumente etc.
Mit Klimaanlage besteht ein Zugang
zur Belüftungsdüse und es strömt
die gleiche klimatisierte Luft wie in
den Fahrzeuginnenraums aus.
Lassen Sie während der Fahrt
die
Ablagen geschlossen. Ansonsten
kann es im Falle eines Unfalls oder
eines abrupten Bremsmanövers zu
Verletzungen kommen.
Sonnenblende
Einrichtung zum Schutz von vorne oder seitlich
einfallender Sonne oder Make-Up-Vorrichtung
mit beleuchtetem Spiegel (je nach Ausführung).
In der Sonnenblende auf der Fahrerseite
befindet sich ein Innenfach um Karten für
Mautgebühr, Tickets, ... abzulegen.
F Öffnen Sie bei eingeschalteter Zündung
die Abdeckklappe; der Spiegel wird
automatisch beleuchtet. F Ziehen Sie den Hebel zu sich, um das
Handschuhfach zu öffnen. F Um die Ablagen zu öffnen, drücken Sie auf
die linke Seite des Griffs und begleiten die
Bewegung des Deckels bis zum Einrasten
in der geöffneten Position.
Wenn Ihr Fahrzeug damit ausgestattet ist, wird
es beim Öffnen der Klappe beleuchtet.
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016.indd 11128/07/2016 10:35

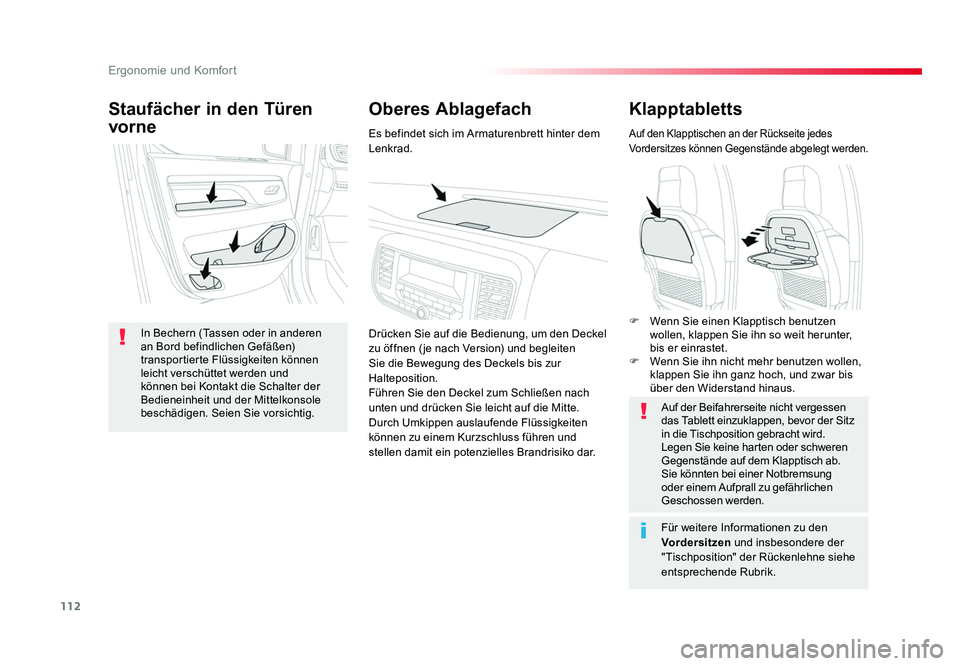

112
Ergonomie und Komfort
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016
Klapptabletts
Auf den Klapptischen an der Rückseite jedes
Vordersitzes können Gegenstände abgelegt werden.
Auf der Beifahrerseite nicht vergessen
das Tablett einzuklappen, bevor der Sitz
in die Tischposition gebracht wird.
Legen Sie keine harten oder schweren
Gegenstände auf dem Klapptisch ab.
Sie könnten bei einer Notbremsung
oder einem Aufprall zu gefährlichen
Geschossen werden.
Für weitere Informationen zu den
Vordersitzen und insbesondere der
"Tischposition" der Rückenlehne siehe
entsprechende Rubrik.
Oberes Ablagefach
Staufächer in den Türen
vorne
In Bechern (Tassen oder in anderen
an Bord befindlichen Gefäßen)
transportierte Flüssigkeiten können
leicht verschüttet werden und
können bei Kontakt die Schalter der
Bedieneinheit und der Mittelkonsole
beschädigen. Seien Sie vorsichtig. Es befindet sich im Armaturenbrett hinter dem
Lenkrad.
Drücken Sie auf die Bedienung, um den Deckel
zu öffnen ( je nach Version) und begleiten
Sie die Bewegung des Deckels bis zur
Halteposition.
Führen Sie den Deckel zum Schließen nach
unten und drücken Sie leicht auf die Mitte.
Durch Umkippen auslaufende Flüssigkeiten
können zu einem Kurzschluss führen und
stellen damit ein potenzielles Brandrisiko dar.
F Wenn Sie einen Klapptisch benutzen
wollen, klappen Sie ihn so weit herunter,
bis er einrastet.
F Wenn Sie ihn nicht mehr benutzen wollen, klappen Sie ihn ganz hoch, und zwar bis
über den Widerstand hinaus.
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016.indd 11228/07/2016 10:35
