2017 TOYOTA PROACE VERSO Betriebsanleitungen (in German)

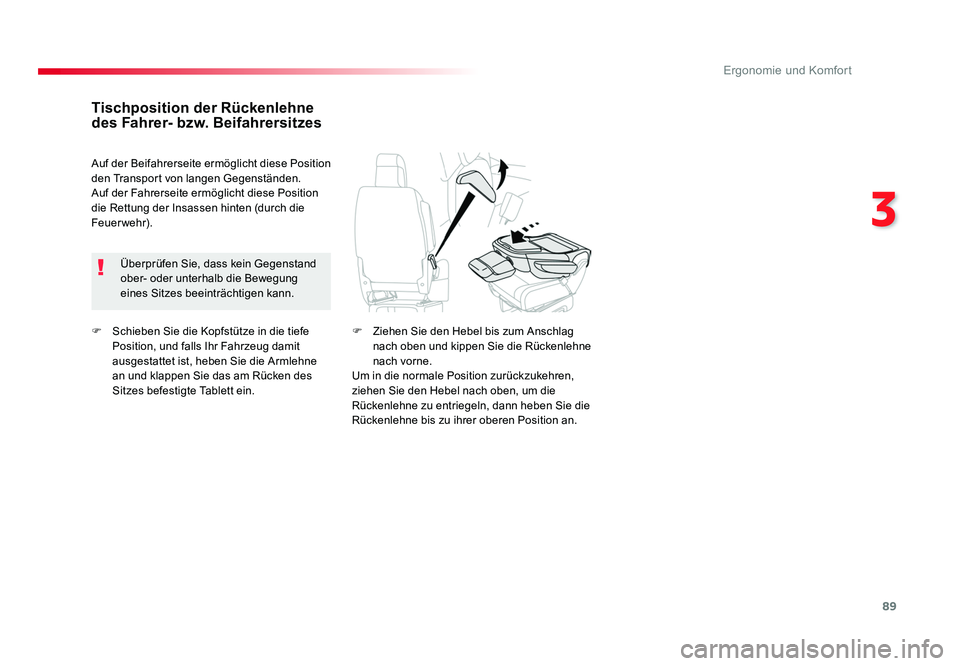

89
3
Ergonomie und Komfort
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016
F Schieben Sie die Kopfstütze in die tiefe
Position, und falls Ihr Fahrzeug damit
ausgestattet ist, heben Sie die Armlehne
an und klappen Sie das am Rücken des
Sitzes befestigte Tablett ein.
Tischposition der Rückenlehne
des Fahrer- bzw. Beifahrersitzes
Überprüfen Sie, dass kein Gegenstand
ober- oder unterhalb die Bewegung
eines Sitzes beeinträchtigen kann.
Auf der Beifahrerseite ermöglicht diese Position
den Transport von langen Gegenständen.
Auf der Fahrerseite ermöglicht diese Position
die Rettung der Insassen hinten (durch die
Feuerwehr).
F Ziehen Sie den Hebel bis zum Anschlag nach oben und kippen Sie die Rückenlehne
nach vorne.
Um in die normale Position zurückzukehren,
ziehen Sie den Hebel nach oben, um die
Rückenlehne zu entriegeln, dann heben Sie die
Rückenlehne bis zu ihrer oberen Position an.
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016.indd 8928/07/2016 10:35

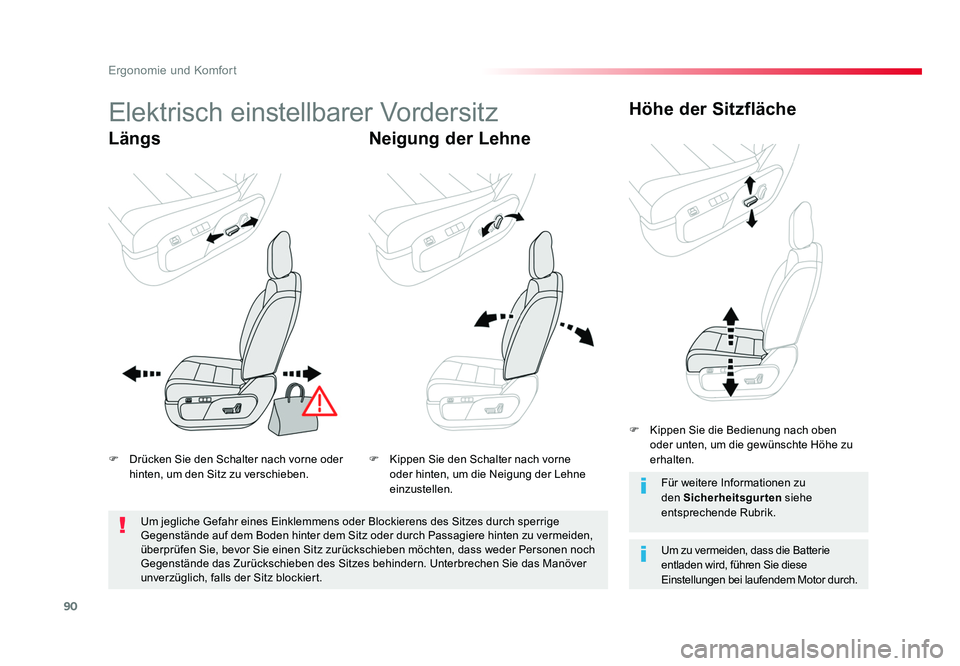

90
Ergonomie und Komfort
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016
Elektrisch einstellbarer Vordersitz
LängsNeigung der LehneHöhe der Sitzfläche
Um zu vermeiden, dass die Batterie
entladen wird, führen Sie diese
Einstellungen bei laufendem Motor durch.
F Drücken Sie den Schalter nach vorne oder
hinten, um den Sitz zu verschieben. F Kippen Sie den Schalter nach vorne
oder hinten, um die Neigung der Lehne
einzustellen. F
Kippen Sie die Bedienung nach oben
oder unten, um die gewünschte Höhe zu
erhalten.
Um jegliche Gefahr eines Einklemmens oder Blockierens des Sitzes durch sperrige
Gegenstände auf dem Boden hinter dem Sitz oder durch Passagiere hinten zu vermeiden,
überprüfen Sie, bevor Sie einen Sitz zurückschieben möchten, dass weder Personen noch
Gegenstände das Zurückschieben des Sitzes behindern. Unterbrechen Sie das Manöver
unverzüglich, falls der Sitz blockiert. Für weitere Informationen zu
den Sicherheitsgurten
siehe
entsprechende Rubrik.
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016.indd 9028/07/2016 10:35

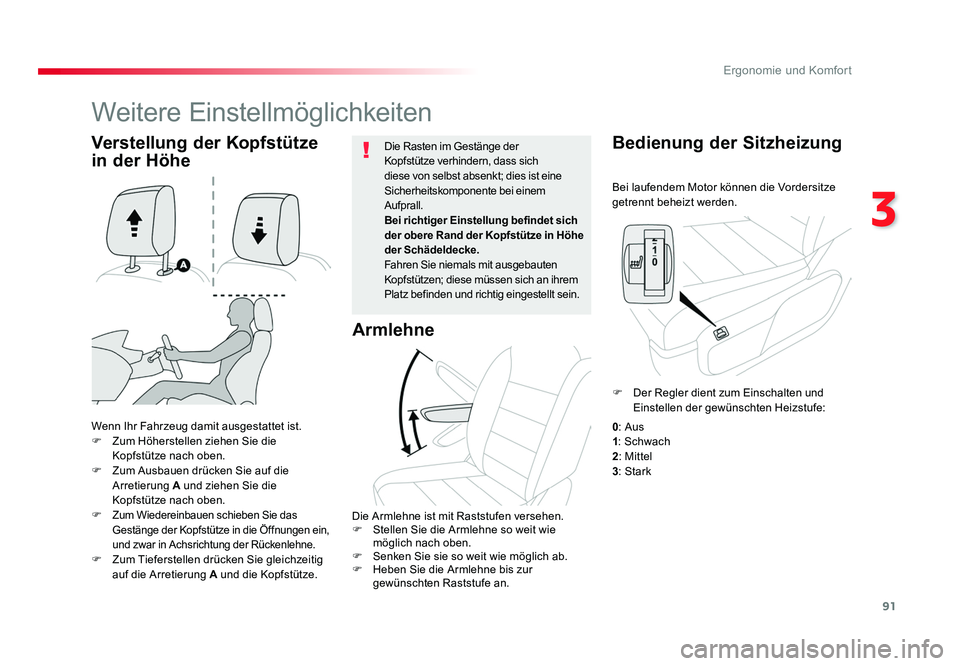

91
3
Ergonomie und Komfort
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016
Bei laufendem Motor können die Vordersitze
getrennt beheizt werden.
Bedienung der Sitzheizung
Wenn Ihr Fahrzeug damit ausgestattet ist.
F Zum Höherstellen ziehen Sie die
Kopfstütze nach oben.
F Zum Ausbauen drücken Sie auf die Arretierung A und ziehen Sie die
Kopfstütze nach oben.
F
Zum Wiedereinbauen schieben Sie das
Gestänge der Kopfstütze in die Öffnungen ein,
und zwar in Achsrichtung der Rückenlehne.
F Zum Tieferstellen drücken Sie gleichzeitig auf die Arretierung A und die Kopfstütze. Die Rasten im Gestänge der
Kopfstütze verhindern, dass sich
diese von selbst absenkt; dies ist eine
Sicherheitskomponente bei einem
Aufprall.
Bei richtiger Einstellung befindet sich
der obere Rand der Kopfstütze in Höhe
der Schädeldecke.
Fahren Sie niemals mit ausgebauten
Kopfstützen; diese müssen sich an ihrem
Platz befinden und richtig eingestellt sein.
Verstellung der Kopfstütze
in der Höhe
Weitere Einstellmöglichkeiten
Armlehne
Die Armlehne ist mit Raststufen versehen.
F Stellen Sie die Armlehne so weit wie
möglich nach oben.
F Senken Sie sie so weit wie möglich ab.
F Heben Sie die Armlehne bis zur gewünschten Raststufe an. F Der Regler dient zum Einschalten und
Einstellen der gewünschten Heizstufe:
0 : Aus
1 : Schwach
2 : Mittel
3 : Stark
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016.indd 9128/07/2016 10:35

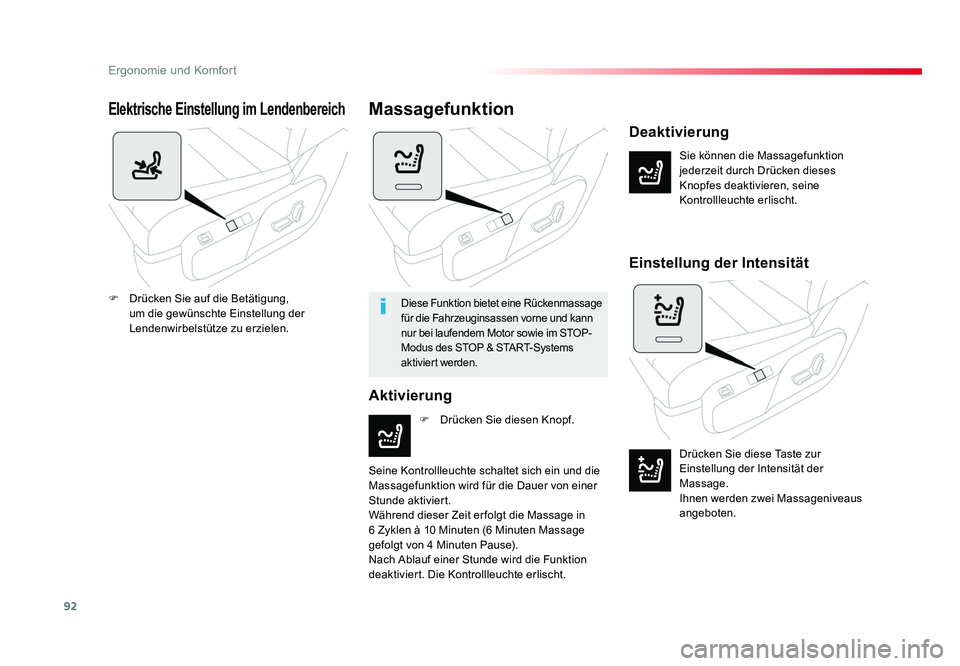

92
Ergonomie und Komfort
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016
Elektrische Einstellung im Lendenbereich
Sie können die Massagefunktion
jederzeit durch Drücken dieses
Knopfes deaktivieren, seine
Kontrollleuchte erlischt.
Deaktivierung
Aktivierung
Massagefunktion
F Drücken Sie diesen Knopf.
Seine Kontrollleuchte schaltet sich ein und die
Massagefunktion wird für die Dauer von einer
Stunde aktiviert.
Während dieser Zeit er folgt die Massage in
6 Zyklen à 10 Minuten (6 Minuten Massage
gefolgt von 4 Minuten Pause).
Nach Ablauf einer Stunde wird die Funktion
deaktiviert. Die Kontrollleuchte erlischt.
Einstellung der Intensität
Drücken Sie diese Taste zur
Einstellung der Intensität der
Massage.
Ihnen werden zwei Massageniveaus
angeboten.
F Drücken Sie auf die Betätigung,
um die gewünschte Einstellung der
Lendenwirbelstütze zu erzielen.
Diese Funktion bietet eine Rückenmassage
für die Fahrzeuginsassen vorne und kann
nur bei laufendem Motor sowie im STOP-
Modus des STOP & START-Systems
aktiviert werden.
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016.indd 9228/07/2016 10:35

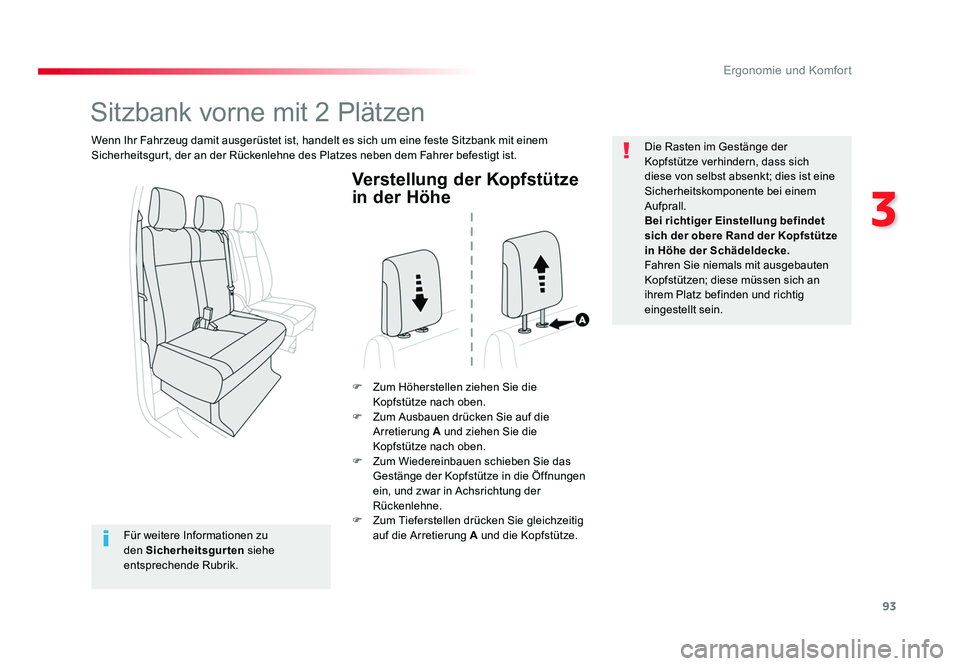

93
3
Ergonomie und Komfort
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016
Verstellung der Kopfstütze
in der Höhe
F Zum Höherstellen ziehen Sie die
Kopfstütze nach oben.
F Zum Ausbauen drücken Sie auf die Arretierung A und ziehen Sie die
Kopfstütze nach oben.
F Zum Wiedereinbauen schieben Sie das Gestänge der Kopfstütze in die Öffnungen
ein, und zwar in Achsrichtung der
Rückenlehne.
F Zum Tieferstellen drücken Sie gleichzeitig auf die Arretierung A und die Kopfstütze. Die Rasten im Gestänge der
Kopfstütze verhindern, dass sich
diese von selbst absenkt; dies ist eine
Sicherheitskomponente bei einem
Aufprall.
Bei richtiger Einstellung befindet
sich der obere Rand der Kopfstütze
in Höhe der Schädeldecke.
Fahren Sie niemals mit ausgebauten
Kopfstützen; diese müssen sich an
ihrem Platz befinden und richtig
eingestellt sein.
Sitzbank vorne mit 2 Plätzen
Wenn Ihr Fahrzeug damit ausgerüstet ist, handelt es sich um eine feste Sitzbank mit einem
Sicherheitsgurt, der an der Rückenlehne des Platzes neben dem Fahrer befestigt ist.
Für weitere Informationen zu
den Sicherheitsgurten siehe
entsprechende Rubrik.
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016.indd 9328/07/2016 10:35

94
Ergonomie und Komfort
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016
Sitzbankheizung
0: Aus
1 : Schwach
2 : Mittel
3 : Stark
F Der Regler dient zum Einschalten und
Einstellen der gewünschten Heizstufe:
Bei laufendem Motor können die Sitzflächen
der Sitzbank beheizt werden.
Staufach unter dem Sitz
Wenn Ihr Fahrzeug damit ausgestattet ist,
befindet sich dieses Staufach unter dem Sitz.
F Ziehen Sie die Schlinge zu sich hin, um
den Sitz zu kippen.
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016.indd 9428/07/2016 10:35

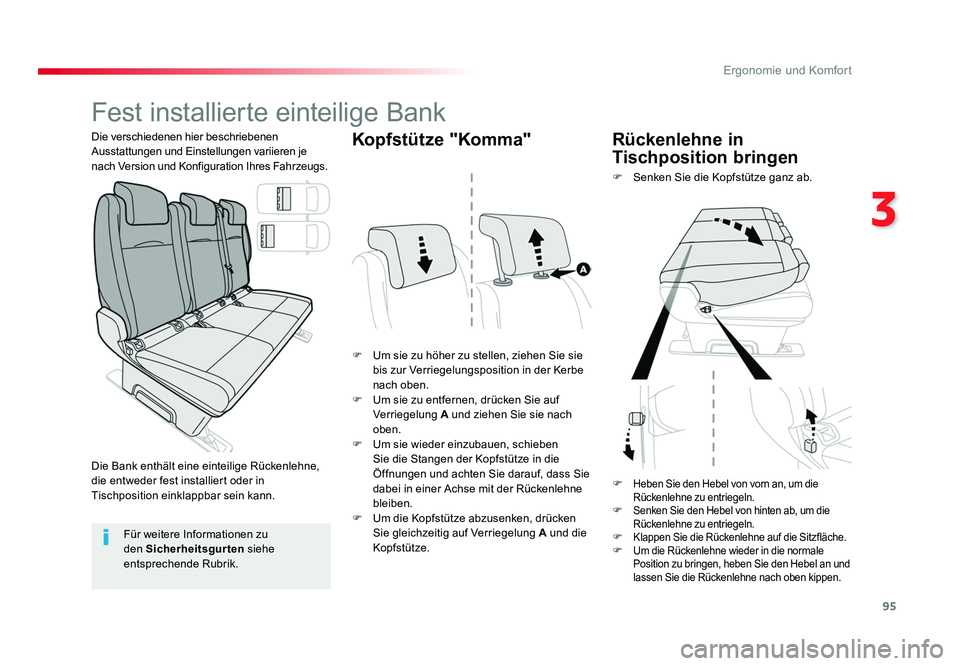

95
3
Ergonomie und Komfort
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016
Fest installierte einteilige Bank
F Um sie zu höher zu stellen, ziehen Sie sie bis zur Verriegelungsposition in der Kerbe
nach oben.
F Um sie zu entfernen, drücken Sie auf Verriegelung A und ziehen Sie sie nach
oben.
F Um sie wieder einzubauen, schieben Sie die Stangen der Kopfstütze in die
Öffnungen und achten Sie darauf, dass Sie
dabei in einer Achse mit der Rückenlehne
bleiben.
F Um die Kopfstütze abzusenken, drücken Sie gleichzeitig auf Verriegelung A und die
Kopfstütze. F Senken Sie die Kopfstütze ganz ab.
Die verschiedenen hier beschriebenen
Ausstattungen und Einstellungen variieren je
nach Version und Konfiguration Ihres Fahrzeugs.
Kopfstütze "Komma"
Rückenlehne in
Tischposition bringen
Für weitere Informationen zu
den Sicherheitsgurten siehe
entsprechende Rubrik.
Die Bank enthält eine einteilige Rückenlehne,
die entweder fest installiert oder in
Tischposition einklappbar sein kann.
F
Heben Sie den Hebel von vorn an, um die
Rückenlehne zu entriegeln.
F Senken Sie den Hebel von hinten ab, um die
Rückenlehne zu entriegeln.
F Klappen Sie die Rückenlehne auf die Sitzfläche.F Um die Rückenlehne wieder in die normale
Position zu bringen, heben Sie den Hebel an und
lassen Sie die Rückenlehne nach oben kippen.
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016.indd 9528/07/2016 10:35

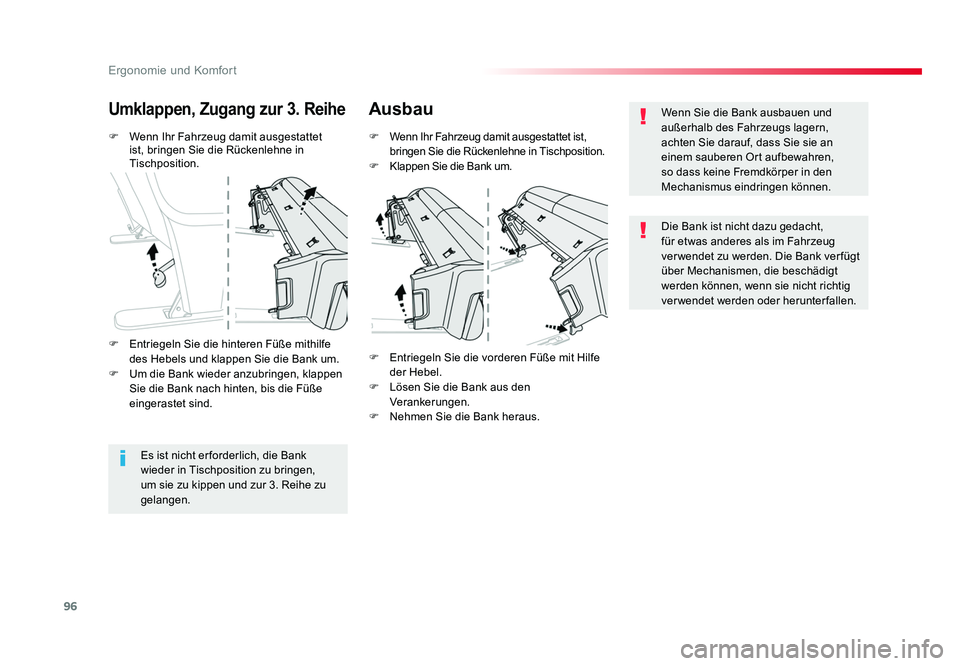

96
Ergonomie und Komfort
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016
F Wenn Ihr Fahrzeug damit ausgestattet
ist, bringen Sie die Rückenlehne in
Tischposition.
Umklappen, Zugang zur 3. ReiheAusbau
F Wenn Ihr Fahrzeug damit ausgestattet ist,
bringen Sie die Rückenlehne in Tischposition.
F Klappen Sie die Bank um.
F Entriegeln Sie die hinteren Füße mithilfe des Hebels und klappen Sie die Bank um.
F Um die Bank wieder anzubringen, klappen Sie die Bank nach hinten, bis die Füße
eingerastet sind.
Es ist nicht er forderlich, die Bank
wieder in Tischposition zu bringen,
um sie zu kippen und zur 3. Reihe zu
gelangen. F Entriegeln Sie die vorderen Füße mit Hilfe
der Hebel.
F Lösen Sie die Bank aus den Verankerungen.
F Nehmen Sie die Bank heraus. Wenn Sie die Bank ausbauen und
außerhalb des Fahrzeugs lagern,
achten Sie darauf, dass Sie sie an
einem sauberen Ort aufbewahren,
so dass keine Fremdkörper in den
Mechanismus eindringen können.
Die Bank ist nicht dazu gedacht,
für etwas anderes als im Fahrzeug
verwendet zu werden. Die Bank verfügt
über Mechanismen, die beschädigt
werden können, wenn sie nicht richtig
verwendet werden oder herunterfallen.
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016.indd 9628/07/2016 10:35
