2017 TOYOTA PROACE VERSO Betriebsanleitungen (in German)

265
7
Praktische Tipps
Proace_Verso_de_Chap07_info-pratiques_ed01-2016

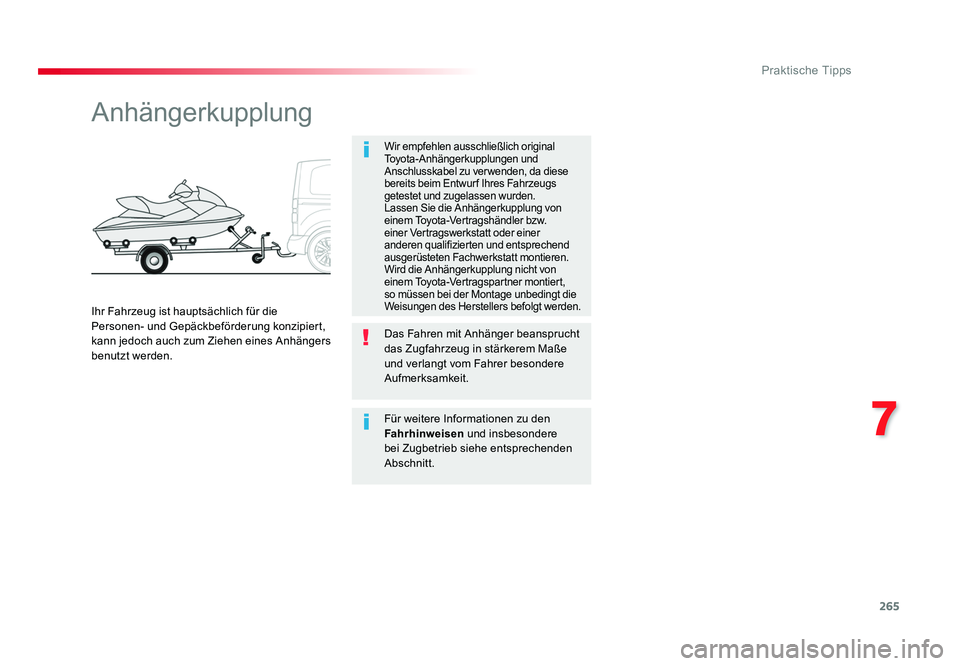

Anhängerkupplung
Wir empfehlen ausschließlich original
Toyota-Anhängerkupplungen und
Anschlusskabel zu verwenden, da diese
bereits beim Entwurf Ihres Fahrzeugs
getestet und zugelassen wurden.
Lassen Sie die Anhängerkupplung von
einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt montieren.
Wird die Anhängerkupplung nicht von
einem Toyota-Vertragspartner montiert,
so müssen bei der Montage unbedingt die
Weisungen des Herstellers befolgt werden.
Ihr Fahrzeug ist hauptsächlich für die
Personen- und Gepäckbeförderung konzipiert,
kann jedoch auch zum Ziehen eines Anhängers
benutzt werden.Das Fahren mit Anhänger beansprucht
das Zugfahrzeug in stärkerem Maße
und verlangt vom Fahrer besondere
Aufmerksamkeit.
Für weitere Informationen zu den
Fahrhinweisen
und insbesondere
bei Zugbetrieb siehe entsprechenden
Abschnitt.
Proace_Verso_de_Chap07_info-pratiques_ed01-2016.indd 26529/07/2016 12:20

266
Praktische Tipps
Proace_Verso_de_Chap07_info-pratiques_ed01-2016

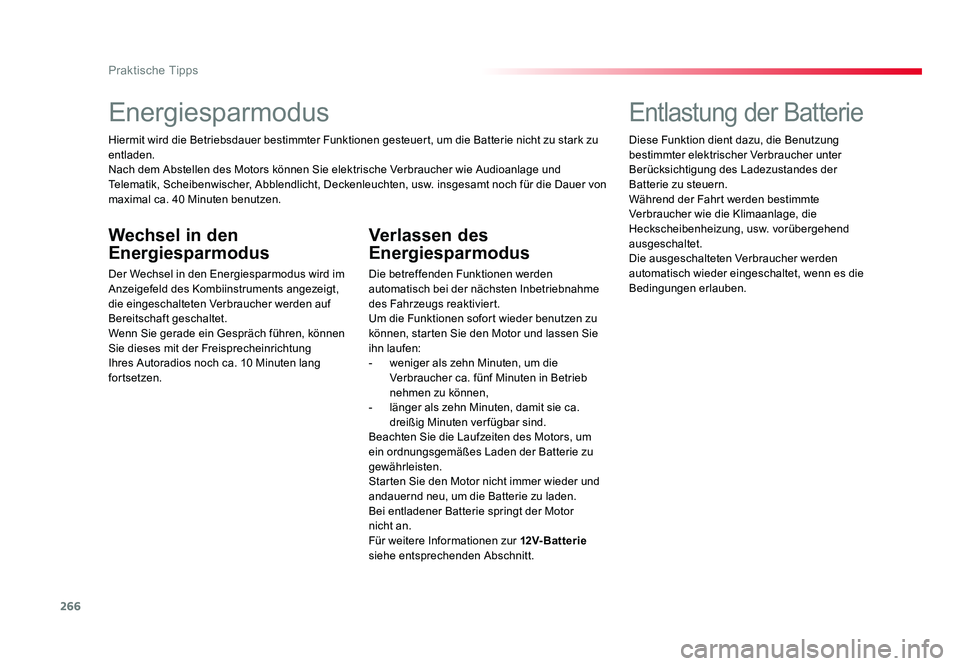

Energiesparmodus
Hiermit wird die Betriebsdauer bestimmter Funktionen gesteuert, um die Batterie nicht zu stark zu
entladen.
Nach dem Abstellen des Motors können Sie elektrische Verbraucher wie Audioanlage und
Telematik, Scheibenwischer, Abblendlicht, Deckenleuchten, usw. insgesamt noch für die Dauer von
maximal ca. 40 Minuten benutzen.
Wechsel in den
Energiesparmodus
Der Wechsel in den Energiesparmodus wird im
Anzeigefeld des Kombiinstruments angezeigt,
die eingeschalteten Verbraucher werden auf
Bereitschaft geschaltet.
Wenn Sie gerade ein Gespräch führen, können
Sie dieses mit der Freisprecheinrichtung
Ihres Autoradios noch ca. 10 Minuten lang
fortsetzen.
Verlassen des
Energiesparmodus
Die betreffenden Funktionen werden
automatisch bei der nächsten Inbetriebnahme
des Fahrzeugs reaktiviert.
Um die Funktionen sofort wieder benutzen zu
können, starten Sie den Motor und lassen Sie
ihn laufen:
- weniger als zehn Minuten, um die Verbraucher ca. fünf Minuten in Betrieb
nehmen zu können,
- länger als zehn Minuten, damit sie ca.
dreißig Minuten verfügbar sind.
Beachten Sie die Laufzeiten des Motors, um
ein ordnungsgemäßes Laden der Batterie zu
gewährleisten.
Starten Sie den Motor nicht immer wieder und
andauernd neu, um die Batterie zu laden.
Bei entladener Batterie springt der Motor
nicht an.
Für weitere Informationen zur 12V- Bat terie
siehe entsprechenden Abschnitt.
Entlastung der Batterie
Diese Funktion dient dazu, die Benutzung
bestimmter elektrischer Verbraucher unter
Berücksichtigung des Ladezustandes der
Batterie zu steuern.
Während der Fahrt werden bestimmte
Verbraucher wie die Klimaanlage, die
Heckscheibenheizung, usw. vorübergehend
ausgeschaltet.
Die ausgeschalteten Verbraucher werden
automatisch wieder eingeschaltet, wenn es die
Bedingungen erlauben.
Proace_Verso_de_Chap07_info-pratiques_ed01-2016.indd 26629/07/2016 12:20

267
7
Praktische Tipps
Proace_Verso_de_Chap07_info-pratiques_ed01-2016
Zubehör
Die Toyota-Vertragspartner halten ein umfassendes Sortiment von empfohlenen Zubehörteilen sowie Originalteilen für Sie bereit.
Diese Zubehör- und Originalteile sind alle für Ihr Fahrzeug geeignet, vom Hersteller empfohlen und fallen unter die Toyota-Garantie.
"Bordkomfort"
Windabweiser an den Türen,
Zigarrettenanzünder, Unterlegkeile,
Kleiderbügel an der Kopfstütze, Einparkhilfe
vorne und hinten, Design-Schmutzfänger,
Kofferraumeinrichtungssystem, ...
"Transportlösungen"
Kofferraumablageboxen, Dachträger, Fahrradträger
für Anhängerkupplung, Fahrradträger für Dachreling,
Skiträger, Dachkoffer, Anhängerkabelsatz, ...
Die Anhängerkupplung muss von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt angebaut werden.
"Design"
Radkappen, Zierkappen für Felgen,
Türschweller, Schalthebelknauf, ...
"Sicherheit"
Alarmanlagen, Scheibengravur,
Raddiebstahlsicherung, Kindersitze,
Blutalkoholtester, Verbandskasten,
Warndreieck, Sicherheitsweste, System zur
Fahrzeugortung bei Diebstahl, Steuereinheit
Flottenmanagement, Schneeketten, rutschfeste
Bezüge, Nebelscheinwerfer, ...
"Schutz"
Fußmatten*, mit den Seiten-Airbags kompatible
Sitzbezüge, Schmutzfänger, seitliche
Schutzleisten, Stoßstangen-Schutz, Satz
Schutzverkleidung für Laderaum (aus Holz
oder aus PVC), Schwellen hinten, Fußmatten
hinten, ...
Der Einbau eines nicht von Toyota
empfohlenen elektrischen Geräts
oder Zubehörteils kann zu einer
Betriebsstörung in der elektronischen
Anlage Ihres Fahrzeugs und zu erhöhtem
Verbrauch führen.
Wenden Sie sich bitte an einen Vertreter
der Marke Toyota, um die empfohlenen
Geräte und Zubehörteile kennenzulernen.
Einbau von
Funksprechanlagen
Vor dem Nachrüsten von
Radiokommunikationssendern mit
Außenantenne am Fahrzeug haben Sie
die Möglichkeit, sich bei den Toyota-
Vertragspartnern über die technischen
Daten der Anlagen (Frequenzband,
maximale Ausgangsleistung,
Antennenposition, gerätespezifische
Einbaubedingungen), die gemäß
Richtlinie 2004/104/EG über die
elektromagnetische Verträglichkeit
von Kraftfahrzeugen montiert werden
können, zu informieren.
Je nach der im Land geltenden
gesetzlichen Regelung können
bestimmte Sicherheitsausrüstungen
Vorschrift sein: Sicherheitswesten,
Warndreieck, Blutalkoholtester,
Ersatzglühlampen, Ersatzsicherungen,
Feuerlöscher, Verbandskasten,
Schmutzfänger hinten im Fahrzeug...
* Um ein Blockieren des Pedalwerks zu
vermeiden:
- achten Sie darauf, dass die Fußmatte richtig liegt und befestigt ist,
- legen Sie niemals mehrere Fußmatten
übereinander.
Proace_Verso_de_Chap07_info-pratiques_ed01-2016.indd 26729/07/2016 12:20

268
Praktische Tipps
Proace_Verso_de_Chap07_info-pratiques_ed01-2016
Im Toyota-Händlernetz erhalten
Sie außerdem Reinigungs- und
Pflegemittel (für innen und außen),
darunter die umweltfreundlichen
Produkte der Serie "TECHNATURE"
zum Auffüllen der Füllstände
(Scheibenwaschflüssigkeit...), Lackstifte
und Spraydosen, die dem Farbton
Ihres Fahrzeugs genau entsprechen,
Nachfüllpackungen (Patrone für das
provisorische Reifenpannenset, ...), ...
"Multimedia"
Smartphone-Halterung, halb-integrierte(r)
Ablagehalterung für Tablet oder
Navigationssystemhalter, Sortiment von Autoradios
und mobilen Navigationssystemen, Fahrtenschreiber,
Bluetooth
®-Freisprecheinrichtung, DVD-Player,
Multimediahalterung, Fahrhilfen, Ortungssystem für
das Fahrzeug, ...
Wenden Sie sich, wenn Arbeiten an Ihrem
Fahrzeug auszuführen sind, in jedem Fall
an eine qualifizierte Fachwerkstatt, die über
entsprechende technische Informationen,
Fachkenntnisse und Ausrüstung verfügt. All diese
Voraussetzungen erfüllen die Vertragswerkstätten
des Toyota-Händlernetzes.
Dachträger / Dachreling
Benutzen Sie für die Montage von Querträgern
die dafür vorgesehenen Schnellbefestigungen:
F öffnen Sie die Befestigungsverschlüsse an allen Trägern,
F setzen Sie alle Befestigungen ein und verriegeln Sie sie nacheinander am Dach,
F vergewissern Sie sich, dass die Dachträger richtig fixiert sind (indem Sie an ihnen
r üt te l n),
F schließen Sie die Befestigungsverschlüsse
an allen Trägern.
Die Träger sind austauschbar und für jedes
Befestigungspaar anpassbar. Verwenden Sie die dafür vorgesehenen
Schnellbefestigungen, um die Dachreling zu
installieren:
F
bringen Sie die Reling gegenüber den
Befestigungen an und verriegeln Sie sie
eine nach der anderen auf dem Dach,
F vergewissern Sie sich durch daran Rütteln, dass die Reling richtig befestigt ist.
Beachten Sie die gesetzlichen
Bestimmungen des jeweiligen Landes
hinsichtlich des Transports von
Gegenständen, die länger als das
Fahrzeug sind. Zulässige Dachlast auf j
edem
Befestigungspunkt bei einer
Ladehöhe von maximal 40 cm: 25kg.
Gewicht pro Größe des Fahrzeugs:
- Compact (L1) mit 8 Punkten: 200 kg
- Standard (L2) und Long (L3) mit 10 Punkten: 250 kg
Wenn die Ladehöhe 40 cm
übersteigt, passen Sie die
Fahrzeuggeschwindigkeit dem
Straßenprofil an, damit die
Dachreling oder die Dachträger und
die Befestigungen am Dach nicht
beschädigt werden.
Proace_Verso_de_Chap07_info-pratiques_ed01-2016.indd 26829/07/2016 12:20

269
7
Praktische Tipps
Proace_Verso_de_Chap07_info-pratiques_ed01-2016

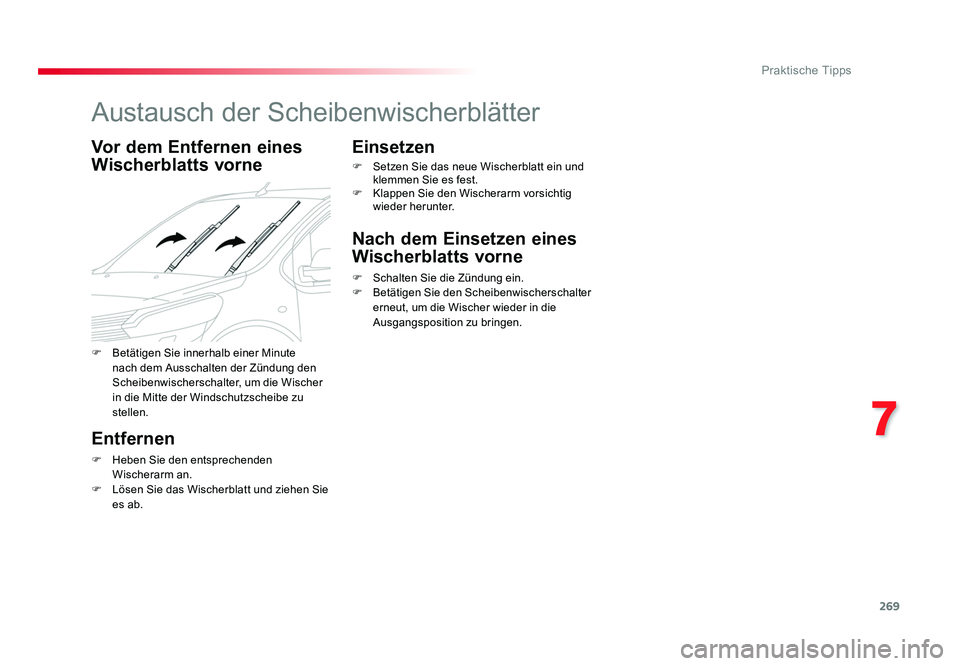

Austausch der Scheibenwischerblätter
Vor dem Entfernen eines
Wischerblatts vorne
Entfernen
F Heben Sie den entsprechenden
Wischerarm an.
F Lösen Sie das Wischerblatt und ziehen Sie
es ab.
Einsetzen
F Setzen Sie das neue Wischerblatt ein und
klemmen Sie es fest.
F Klappen Sie den Wischerarm vorsichtig wieder herunter.
Nach dem Einsetzen eines
Wischerblatts vorne
F Schalten Sie die Zündung ein.
F Betätigen Sie den Scheibenwischerschalter
erneut, um die Wischer wieder in die
Ausgangsposition zu bringen.
F Betätigen Sie innerhalb einer Minute nach dem Ausschalten der Zündung den
Scheibenwischerschalter, um die Wischer
in die Mitte der Windschutzscheibe zu
stellen.
Proace_Verso_de_Chap07_info-pratiques_ed01-2016.indd 26929/07/2016 12:20

270
Praktische Tipps
Proace_Verso_de_Chap07_info-pratiques_ed01-2016

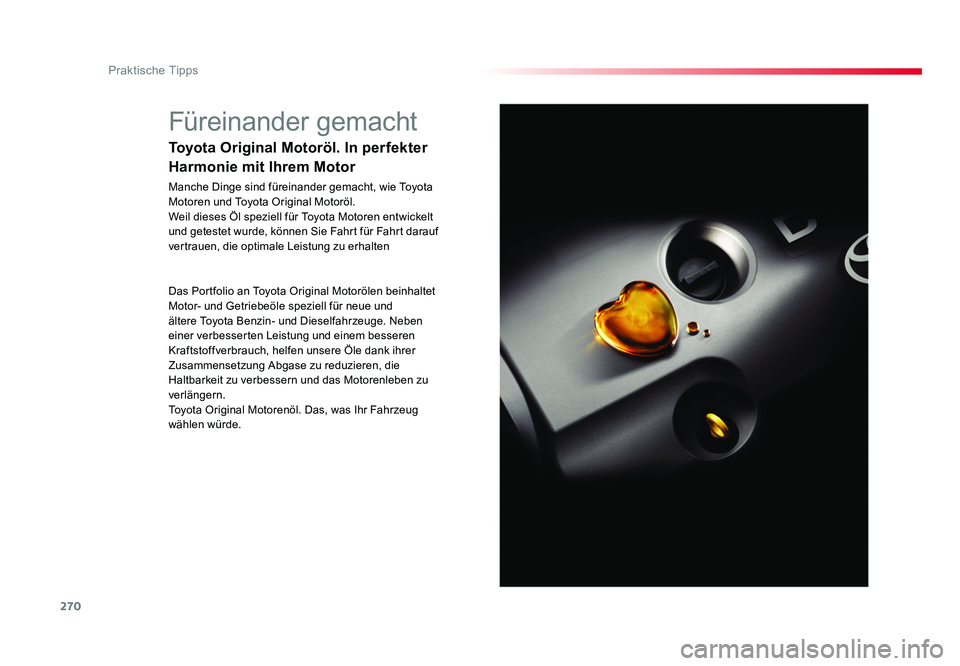

Füreinander gemacht
Toyota Original Motoröl. In perfekter
Harmonie mit Ihrem Motor
Manche Dinge sind füreinander gemacht, wie Toyota
Motoren und Toyota Original Motoröl.
Weil dieses Öl speziell für Toyota Motoren entwickelt
und getestet wurde, können Sie Fahrt für Fahrt darauf
vertrauen, die optimale Leistung zu erhalten
Das Portfolio an Toyota Original Motorölen beinhaltet
Motor- und Getriebeöle speziell für neue und
ältere Toyota Benzin- und Dieselfahrzeuge. Neben
einer verbesserten Leistung und einem besseren
Kraftstoffverbrauch, helfen unsere Öle dank ihrer
Zusammensetzung Abgase zu reduzieren, die
Haltbarkeit zu verbessern und das Motorenleben zu
verlängern.
Toyota Original Motorenöl. Das, was Ihr Fahrzeug
wählen würde.
Proace_Verso_de_Chap07_info-pratiques_ed01-2016.indd 27029/07/2016 12:20

271
7
Praktische Tipps
Proace_Verso_de_Chap07_info-pratiques_ed01-2016
MotorhaubeÖffnenSchließen
F Entfernen Sie die Motorhaubenstütze aus der Halteraste.
F Befestigen Sie die Motorhaubenstütze in
ihrer Halterung.
F Senken Sie die Motorhaube ab und lassen Sie sie aus geringer Höhe zufallen.
F Ziehen Sie an der Motorhaube, um zu überprüfen, dass sie richtig eingerastet ist.
F Lösen Sie die Motorhaubenstütze aus ihrer
Halterung und fixieren Sie sie in der Raste,
um die Motorhaube offen zu halten.
Öffnen Sie die Motorhaube nicht, wenn
starker Wind weht.
Wenn der Motor heiß ist, seien Sie
vorsichtig, wenn Sie den Hebel außen
und die Motorhaubenstütze bedienen
(Verbrennungsgefahr).
Um die elektrischen Bauteile nicht
zu beschädigen, ist es ausdrücklich
untersagt
, den Motorraum mit
Hochdruck zu reinigen.
Der Motorventilator kann sich auch
nach Abstellen des Motors einschalten:
achten Sie daher auf Gegenstände oder
Kleidungsstücke, die sich im Ventilator
verfangen könnten.
F Kippen Sie den Hebel nach oben und öffnen Sie dann die Motorhaube.
F Öffnen Sie die Tür.
F Ziehen Sie den Hebel unten am Türrahmen
zu sich heran.
Deaktivieren Sie vor jedem Eingriff
im Motorraum das STOP & START-
System, um jegliche Verletzungsgefahr,
die mit der automatischen Aktivierung
des Modus START verbunden ist, zu
vermeiden.
Proace_Verso_de_Chap07_info-pratiques_ed01-2016.indd 27129/07/2016 12:20

272
Praktische Tipps
Proace_Verso_de_Chap07_info-pratiques_ed01-2016
* Je nach Motorversion
Dieselmotor
1. Behälter für Scheiben- und
Scheinwerferwaschanlage
2. Behälter für Kühlflüssigkeit
3. Öleinfüllöffnung
4. Ölmessstab
5. Entlüftungspumpe*
6. Befüllung mit Bremsflüssigkeit
7. Batterie
8. Separater Massepunkt ("-" Klemme)
9. Sicherungskasten
10. Behälter für Servolenkungsflüssigkeit
11. Luftfilter
Dieser Motor ist nur als Beispiel angeführt. Die Lage von Ölstandsmesser und Nachfüllöffnung für
das Öl kann von diesem Beispiel abweichen.
Die Dieselkraftstoffanlage steht unter hohem
Druck:
- Greifen Sie niemals in den Kreislauf ein.- HDi-Motoren sind nach modernster
Technik ausgelegt.
Alle Wartungs- und Reparaturarbeiten
erfordern speziell geschulte Techniker,
die Sie nur beiToyota-Vertragshändlern
bzw. Vertragswerkstätten sowie
anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstätten finden.
Proace_Verso_de_Chap07_info-pratiques_ed01-2016.indd 27229/07/2016 12:20
