Page 17 of 344

Grundsätzliches

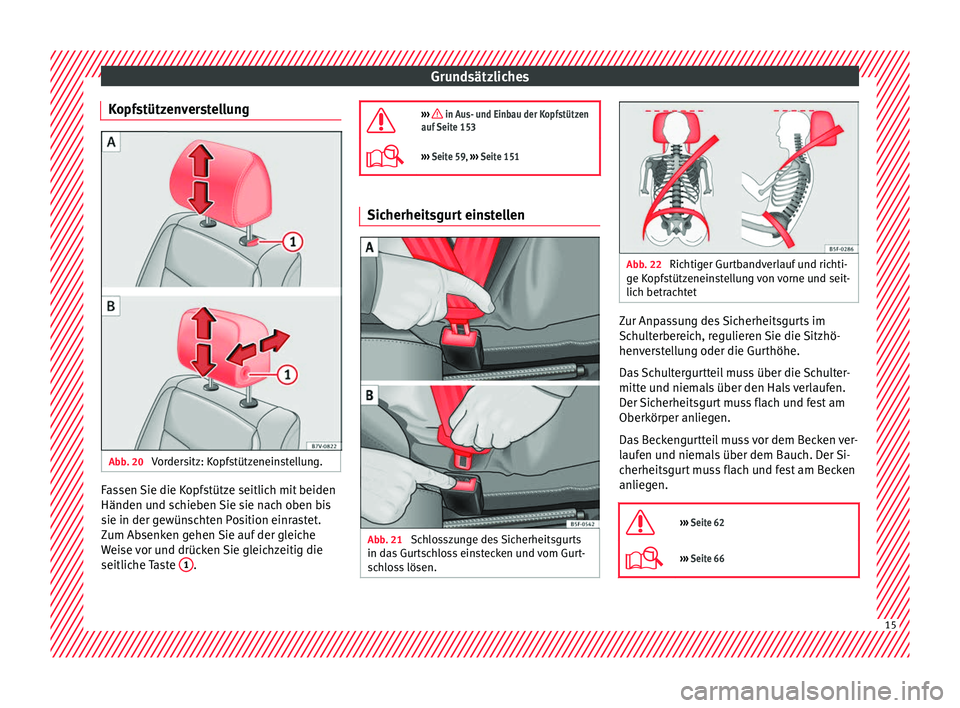

Kopfstützenverstellung Abb. 20
Vordersitz: Kopfstützeneinstellung. Fassen Sie die Kopfstütze seitlich mit beiden
Händen u
nd s
c
hieben Sie sie nach oben bis
sie in der gewünschten Position einrastet.
Zum Absenken gehen Sie auf der gleiche
Weise vor und drücken Sie gleichzeitig die
seitliche Taste 1 .
››› in Aus- und Einbau der Kopfstützen
auf Seite 153
››› Seite 59, ››› Seite 151 Sicherheitsgurt einstellen
Abb. 21
Schlosszunge des Sicherheitsgurts
in d a
s
Gurtschloss einstecken und vom Gurt-
schloss lösen. Abb. 22
Richtiger Gurtbandverlauf und richti-
ge K opf
stützeneinstellung von vorne und seit-
lich betrachtet Zur Anpassung des Sicherheitsgurts im
Sc
hu
lt
erbereich, regulieren Sie die Sitzhö-
henverstellung oder die Gurthöhe.
Das Schultergurtteil muss über die Schulter-
mitte und niemals über den Hals verlaufen.
Der Sicherheitsgurt muss flach und fest am
Oberkörper anliegen.
Das Beckengurtteil muss vor dem Becken ver-
laufen und niemals über dem Bauch. Der Si-
cherheitsgurt muss flach und fest am Becken
anliegen.
››› Seite 62
››› Seite 66 15
Page 18 of 344

Grundsätzliches

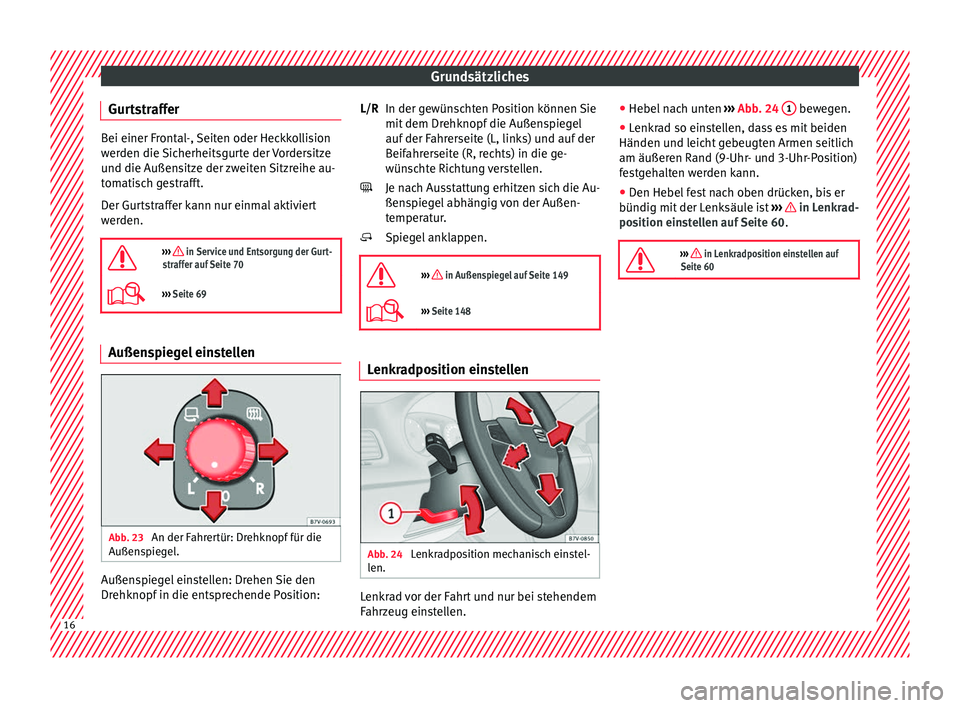

Gurtstraffer Bei einer Frontal-, Seiten oder Heckkollision
wer
den die
Sicherheitsgurte der Vordersitze
und die Außensitze der zweiten Sitzreihe au-
tomatisch gestrafft.
Der Gurtstraffer kann nur einmal aktiviert
werden.
››› in Service und Entsorgung der Gurt-
straffer auf Seite 70
››› Seite 69 Außenspiegel einstellen
Abb. 23
An der Fahrertür: Drehknopf für die
Außen s
pie
gel. Außenspiegel einstellen: Drehen Sie den
Dr
ehknopf
in die ents
prechende Position: In der gewünschten Position können Sie
mit dem Drehknopf
die Außenspiegel
auf der Fahrerseite (L, links) und auf der
Beifahrerseite (R, rechts) in die ge-
wünschte Richtung verstellen.
Je nach Ausstattung erhitzen sich die Au-
ßenspiegel abhängig von der Außen-
temperatur.
Spiegel anklappen.
››› in Außenspiegel auf Seite 149
››› Seite 148 Lenkradposition einstellen
Abb. 24
Lenkradposition mechanisch einstel-
l en. Lenkrad vor der Fahrt und nur bei stehendem
F
ahr
z
eug einstellen.
L/R
●
Hebel n
ach unten ››› Abb. 24 1 bewegen.
● Lenkrad so einstellen, dass es mit beiden
Händen u nd l
eic
ht gebeugten Armen seitlich
am äußeren Rand (9-Uhr- und 3-Uhr-Position)
festgehalten werden kann.
● Den Hebel fest nach oben drücken, bis er
bündig mit der Lenk
säule ist ››› in Lenkrad-
po s
ition ein
stellen auf Seite 60.
››› in Lenkradposition einstellen auf
Seite 60 16
Page 19 of 344

Grundsätzliches

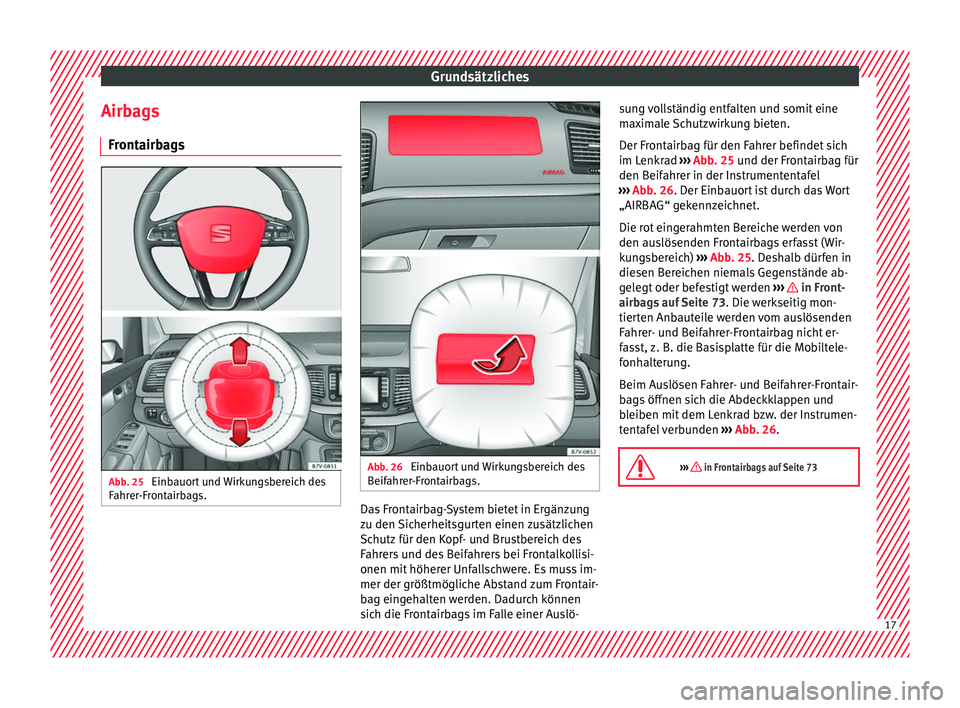

Airbags Fr ont
airb
agsAbb. 25
Einbauort und Wirkungsbereich des
F ahr
er
-Frontairbags. Abb. 26
Einbauort und Wirkungsbereich des
B eif
ahr
er-Frontairbags. Das Frontairbag-System bietet in Ergänzung
z
u den
Sic
herheitsgurten einen zusätzlichen
Schutz für den Kopf- und Brustbereich des
Fahrers und des Beifahrers bei Frontalkollisi-
onen mit höherer Unfallschwere. Es muss im-
mer der größtmögliche Abstand zum Frontair-
bag eingehalten werden. Dadurch können
sich die Frontairbags im Falle einer Auslö- sung vollständig entfalten und somit eine
maxim
ale Schutzwirkung bieten.
Der Frontairbag für den Fahrer befindet sich
im Lenkrad ››› Abb. 25 und der Frontairbag für
den Beifahrer in der Instrumententafel
››› Abb. 26. Der Einbauort ist durch das Wort
„AIRBAG“ gekennzeichnet.
Die rot eingerahmten Bereiche werden von
den auslösenden Frontairbags erfasst (Wir-
kungsbereich) ››› Abb. 25. Deshalb dürfen in
diesen Bereichen niemals Gegenstände ab-
gelegt oder befestigt werden ››› in Front-
airb ag
s auf
Seite 73. Die werkseitig mon-
tierten Anbauteile werden vom auslösenden
Fahrer- und Beifahrer-Frontairbag nicht er-
fasst, z. B. die Basisplatte für die Mobiltele-
fonhalterung.
Beim Auslösen Fahrer- und Beifahrer-Frontair-
bags öffnen sich die Abdeckklappen und
bleiben mit dem Lenkrad bzw. der Instrumen-
tentafel verbunden ››› Abb. 26.
››› in Frontairbags auf Seite 73 17
Page 20 of 344

Grundsätzliches

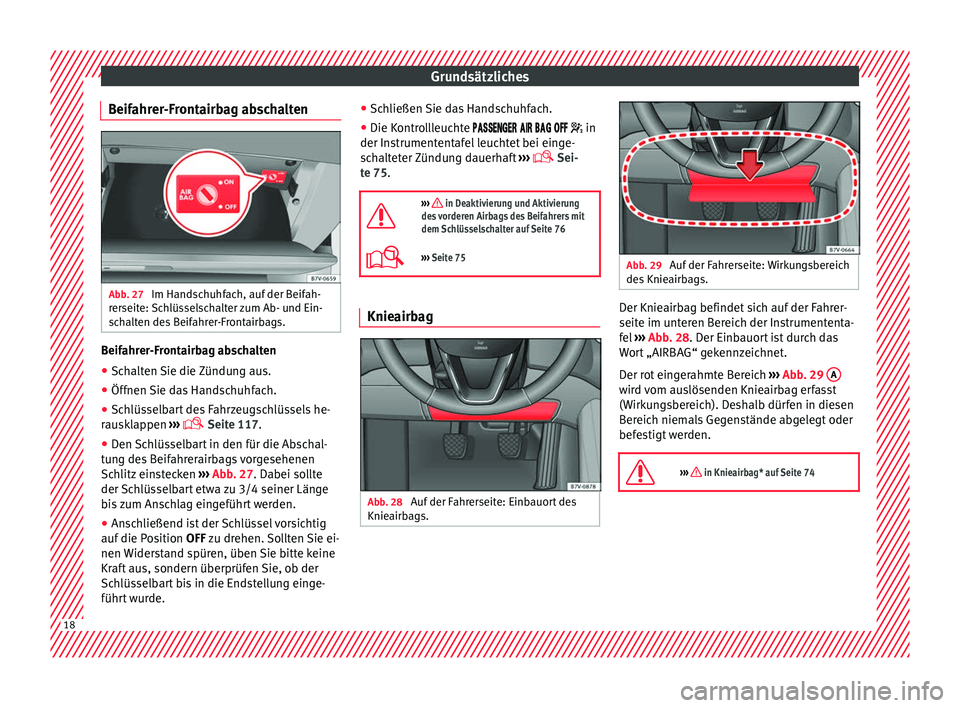

Beifahrer-Frontairbag abschalten Abb. 27
Im Handschuhfach, auf der Beifah-
r er
seit
e: Schlüsselschalter zum Ab- und Ein-
schalten des Beifahrer-Frontairbags. Beifahrer-Frontairbag abschalten
● Schalten Sie die Zündung aus.
● Öffnen Sie das Handschuhfach.
● Schlüsselbart des Fahrzeugschlüssels he-
r au
sk
lappen ›››
Seite 117.
● Den Schlüsselbart in den für die Abschal-
tun
g des Beifahrerairbags vorgesehenen
Schlitz einstecken ››› Abb. 27. Dabei sollte
der Schlüsselbart etwa zu 3/4 seiner Länge
bis zum Anschlag eingeführt werden.
● Anschließend ist der Schlüssel vorsichtig
auf die Po
sition OFF zu drehen. Sollten Sie ei-
nen Widerstand spüren, üben Sie bitte keine
Kraft aus, sondern überprüfen Sie, ob der
Schlüsselbart bis in die Endstellung einge-
führt wurde. ●
Schließen
Sie das Handschuhfach.
● Die Kontrollleuchte
in
der Instrumententafel leuchtet bei einge-
schalteter Zündung dauerhaft ›››
Sei-
te 75.
››› in Deaktivierung und Aktivierung
des vorderen Airbags des Beifahrers mit
dem Schlüsselschalter auf Seite 76
››› Seite 75 Knieairbag
Abb. 28
Auf der Fahrerseite: Einbauort des
Knie airb
ag
s. Abb. 29
Auf der Fahrerseite: Wirkungsbereich
des Knie
airbags. Der Knieairbag befindet sich auf der Fahrer-
seit
e im u
nt
eren Bereich der Instrumententa-
fel ››› Abb. 28. Der Einbauort ist durch das
Wort „AIRBAG“ gekennzeichnet.
Der rot eingerahmte Bereich ››› Abb. 29 A wird vom auslösenden Knieairbag erfasst
(W
irk
u
ngsbereich). Deshalb dürfen in diesen
Bereich niemals Gegenstände abgelegt oder
befestigt werden.
››› in Knieairbag* auf Seite 74 18
Page 21 of 344

Grundsätzliches

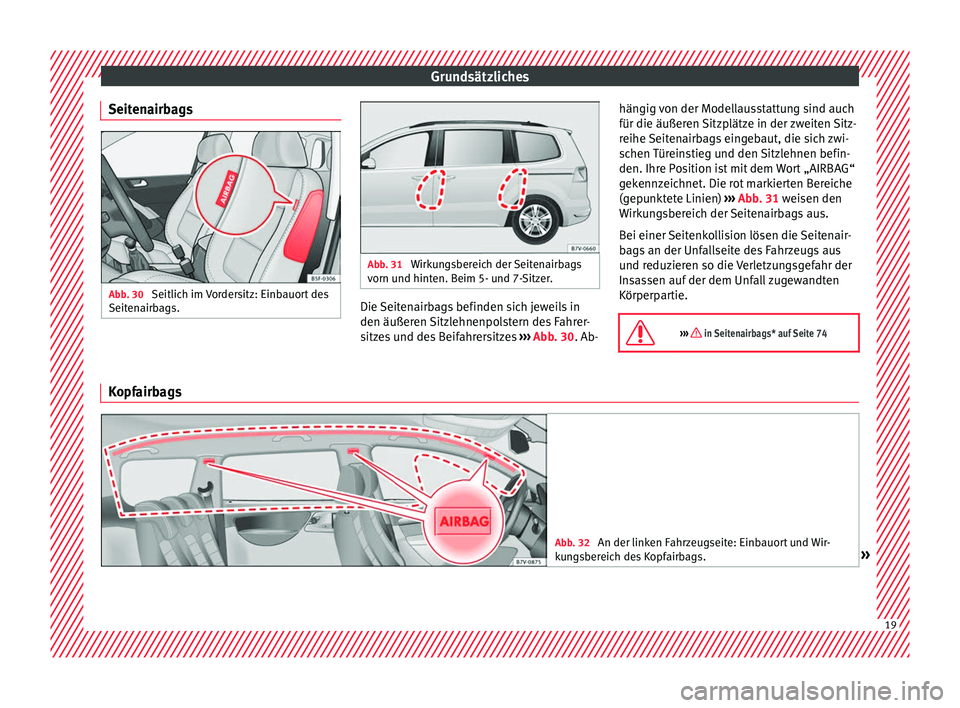

Seitenairbags Abb. 30
Seitlich im Vordersitz: Einbauort des
Seit en
airb
ags. Abb. 31
Wirkungsbereich der Seitenairbags
vorn u nd hint
en. Beim 5- und 7-Sitzer. Die Seitenairbags befinden sich jeweils in
den äußer
en
Sitz
lehnenpolstern des Fahrer-
sitzes und des Beifahrersitzes ››› Abb. 30. Ab- hängig von der Modellausstattung sind auch
für die äußeren Sitz
plätze in der zweiten Sitz-
reihe Seitenairbags eingebaut, die sich zwi-
schen Türeinstieg und den Sitzlehnen befin-
den. Ihre Position ist mit dem Wort „AIRBAG“
gekennzeichnet. Die rot markierten Bereiche
(gepunktete Linien) ››› Abb. 31 weisen den
Wirkungsbereich der Seitenairbags aus.
Bei einer Seitenkollision lösen die Seitenair-
bags an der Unfallseite des Fahrzeugs aus
und reduzieren so die Verletzungsgefahr der
Insassen auf der dem Unfall zugewandten
Körperpartie.
››› in Seitenairbags* auf Seite 74 Kopfairbags
Abb. 32
An der linken Fahrzeugseite: Einbauort und Wir-
ku n
gsbereich des Kopfairbags. » 19
Page 22 of 344

Grundsätzliches

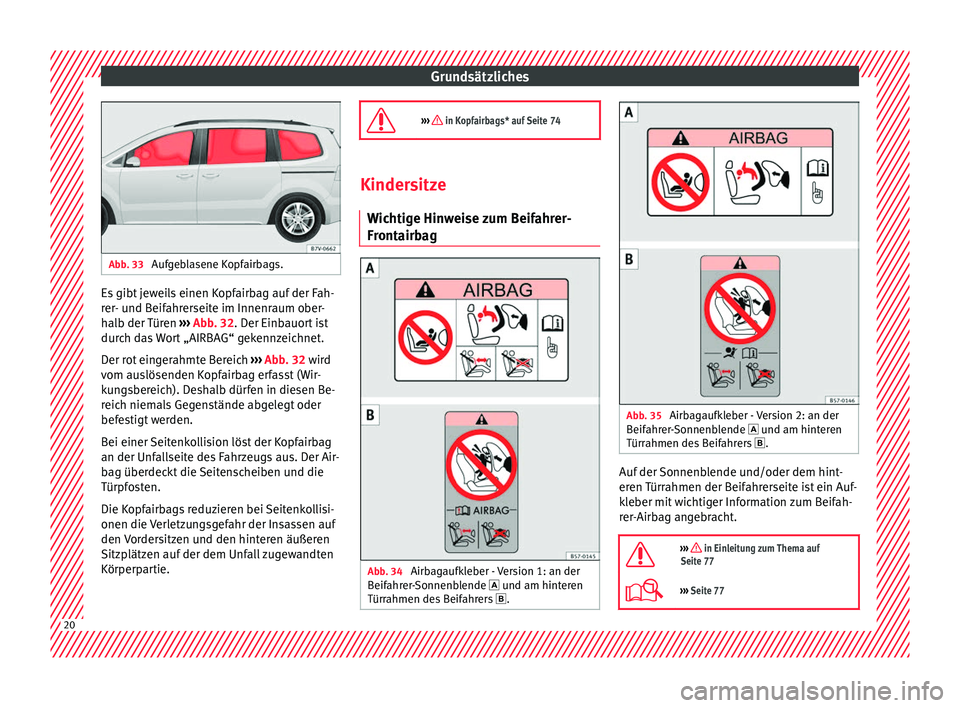

Abb. 33
Aufgeblasene Kopfairbags. Es gibt jeweils einen Kopfairbag auf der Fah-
r
er
- u
nd Beifahrerseite im Innenraum ober-
halb der Türen ››› Abb. 32. Der Einbauort ist
durch das Wort „AIRBAG“ gekennzeichnet.
Der rot eingerahmte Bereich ››› Abb. 32 wird
vom auslösenden Kopfairbag erfasst (Wir-
kungsbereich). Deshalb dürfen in diesen Be-
reich niemals Gegenstände abgelegt oder
befestigt werden.
Bei einer Seitenkollision löst der Kopfairbag
an der Unfallseite des Fahrzeugs aus. Der Air-
bag überdeckt die Seitenscheiben und die
Türpfosten.
Die Kopfairbags reduzieren bei Seitenkollisi-
onen die Verletzungsgefahr der Insassen auf
den Vordersitzen und den hinteren äußeren
Sitzplätzen auf der dem Unfall zugewandten
Körperpartie.
››› in Kopfairbags* auf Seite 74 Kindersitze
Wichtig
e Hinweise zum Beifahrer-
Frontairbag Abb. 34
Airbagaufkleber - Version 1: an der
B eif ahr
er-Sonnenblende und am hinteren
Türrahmen des Beifahrers . Abb. 35
Airbagaufkleber - Version 2: an der
B eif
ahr
er-Sonnenblende und am hinteren
Türrahmen des Beifahrers . Auf der Sonnenblende und/oder dem hint-
er
en
T
ürrahmen der Beifahrerseite ist ein Auf-
kleber mit wichtiger Information zum Beifah-
rer-Airbag angebracht.
››› in Einleitung zum Thema auf
Seite 77
››› Seite 77 20
Page 23 of 344

Grundsätzliches
Unterschiedliche Befestigungssysteme Abb. 36
Auf den Rücksitzen: möglicher Einbau
von Kinder s
itzen. Kindersitze immer gemäß der Einbauanlei-
t
u
n
g des Kindersitzherstellers richtig und si-
cher im Fahrzeug befestigen.
Der eingebaute Kindersitz muss dicht am
Fahrzeugsitz anliegen und darf sich nicht
mehr als 2,5 cm (1 inch) bewegen oder kip-
pen lassen.
Kindersitze, die für die Befestigung mit ei-
nem Befestigungsgurt Top Tether vorgesehen
sind, müssen auch mit dem Befestigungsgurt
Top Tether im Fahrzeug befestigt werden
››› Seite 23. Befestigungsgurt nur an den
dafür vorgesehenen und als Top Tether ge-
kennzeichneten Halteösen befestigen. Nicht
alle Verzurrösen können für Top Tether ver-
wendet werden. Befestigungsgurt Top Tether
immer so fest anziehen, dass der Kindersitz fest und dicht mit dem jeweiligen Sitzplatz
verbu
nden ist.
Länderspezifische Befestigungssysteme Europa: ISOFIX-Halteösen und oberer Be-
festigungsgurt ››› Seite 22 und ››› Sei-
te 23.
Dreipunkt-Sicherheitsgurt und oberer Be-
festigungsgurt ››› Seite 21.
Die Systeme beinhalten die Befestigung des
Kinderrückhaltesystems mit einem oberen
Befestigungsgurt (Top Tether) und den unte-
ren Verankerungspunkten im Sitz. A B Kindersitz mit Sicherheitsgurt befes-
tig
en Kindersitz mit Sicherheitsgurt befestigen
● Lesen und beachten Sie die Anleitung des
Kinders itzher
stellers.
● Kindersitz gemäß der Anleitung des Kinder-
sitzhers
tellers auf den Sitz stellen.
● Die Gurthöheneinstellung des Sicherheits-
gurte
s muss in der höchsten Position sein.
● Sicherheitsgurt nach der Anleitung des Kin-
dersitzher
stellers anlegen bzw. durch den
Kindersitz führen.
● Darauf achten, dass der Sicherheitsgurt
nicht
verdreht ist. » 21
Page 24 of 344

Grundsätzliches

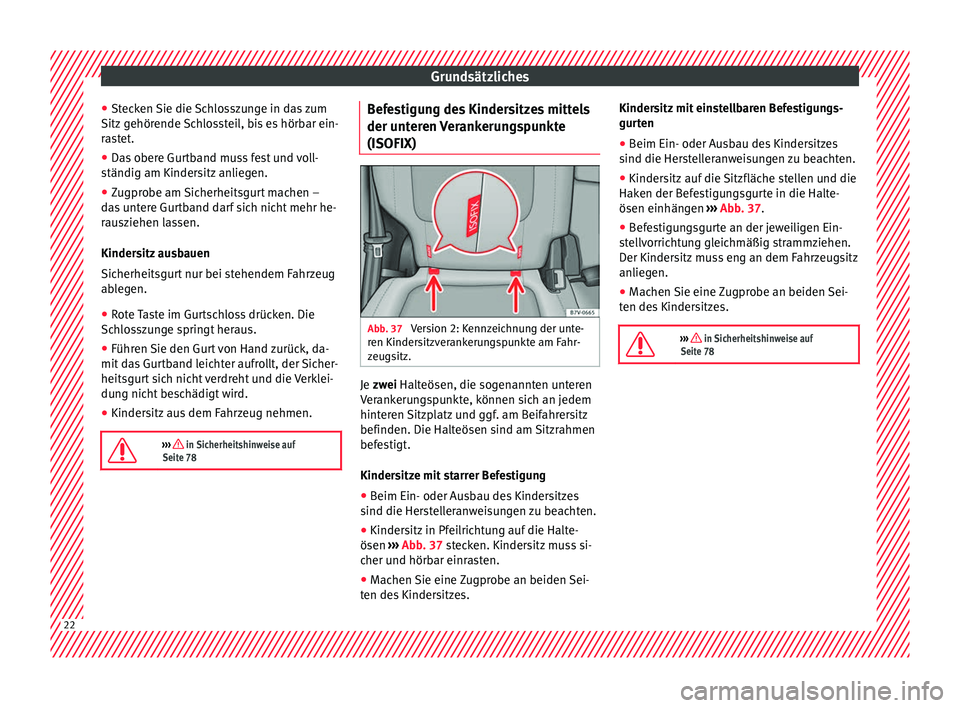

● St ec
k
en Sie die Schlosszunge in das zum
Sitz gehörende Schlossteil, bis es hörbar ein-
rastet.
● Das obere Gurtband muss fest und voll-
ständig am Kinders
itz anliegen.
● Zugprobe am Sicherheitsgurt machen –
das
untere Gurtband darf sich nicht mehr he-
rausziehen lassen.
Kindersitz ausbauen
Sicherheitsgurt nur bei stehendem Fahrzeug
ablegen.
● Rote Taste im Gurtschloss drücken. Die
Schlo
sszunge springt heraus.
● Führen Sie den Gurt von Hand zurück, da-
mit da
s Gurtband leichter aufrollt, der Sicher-
heitsgurt sich nicht verdreht und die Verklei-
dung nicht beschädigt wird.
● Kindersitz aus dem Fahrzeug nehmen.
››› in Sicherheitshinweise auf
Seite 78 Befestigung des Kindersitzes mittels
der u
nt
er
en Verankerungspunkte
(ISOFIX) Abb. 37
Version 2: Kennzeichnung der unte-
r en Kinder
s
itzverankerungspunkte am Fahr-
zeugsitz. Je zw
ei Halteösen, die sogenannten unteren
V er
ankerungspunkte, können sich an jedem
hinteren Sitzplatz und ggf. am Beifahrersitz
befinden. Die Halteösen sind am Sitzrahmen
befestigt.
Kindersitze mit starrer Befestigung
● Beim Ein- oder Ausbau des Kindersitzes
sind die Hers
telleranweisungen zu beachten.
● Kindersitz in Pfeilrichtung auf die Halte-
ösen ›››
Abb. 37 stecken. Kindersitz muss si-
cher und hörbar einrasten.
● Machen Sie eine Zugprobe an beiden Sei-
ten de s
Kindersitzes. Kindersitz mit einstellbaren Befestigungs-
gurt
en
● B
eim Ein- oder Ausbau des Kindersitzes
sind die Hers
telleranweisungen zu beachten.
● Kindersitz auf die Sitzfläche stellen und die
Haken der Bef
estigungsgurte in die Halte-
ösen einhängen ››› Abb. 37.
● Befestigungsgurte an der jeweiligen Ein-
stel
lvorrichtung gleichmäßig strammziehen.
Der Kindersitz muss eng an dem Fahrzeugsitz
anliegen.
● Machen Sie eine Zugprobe an beiden Sei-
ten des
Kindersitzes.
››› in Sicherheitshinweise auf
Seite 78 22
