2017 Seat Alhambra Betriebsanleitung (in German)

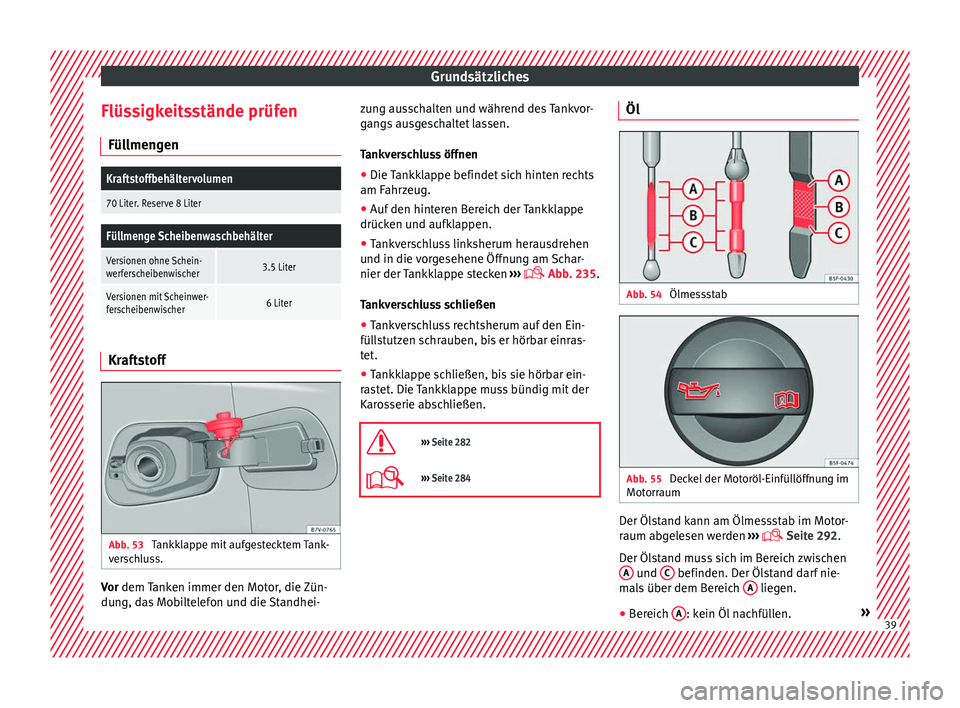

Grundsätzliches
Flüssigkeitsstände prüfen Fül lmen
g
en
Kraftstoffbehältervolumen
70 Liter. Reserve 8 Liter
Füllmenge Scheibenwaschbehälter
Versionen ohne Schein-
werferscheibenwischer3.5 Liter
Versionen mit Scheinwer-
ferscheibenwischer6 LiterKraftstoff
Abb. 53
Tankklappe mit aufgestecktem Tank-
v er
s

chluss. Vor dem
Tanken immer den Motor, die Zün-
du n

g, das Mobiltelefon und die Standhei- zung ausschalten und während des Tankvor-
gang

s ausgeschaltet lassen.
Tankverschluss öffnen
● Die Tankklappe befindet sich hinten rechts
am Fahrz
eug.
● Auf den hinteren Bereich der Tankklappe
drücken u
nd aufklappen.
● Tankverschluss linksherum herausdrehen
und in die v
orgesehene Öffnung am Schar-
nier der Tankklappe stecken ›››
 Abb. 235.
Tankverschluss schließen ● Tankverschluss rechtsherum auf den Ein-
fülls
tutzen schrauben, bis er hörbar einras-
tet.
● Tankklappe schließen, bis sie hörbar ein-
ras
tet. Die Tankklappe muss bündig mit der
Karosserie abschließen.

››› Seite 282
››› Seite 284 Öl
Abb. 54
Ölmessstab Abb. 55
Deckel der Motoröl-Einfüllöffnung im
Mot orr
aum Der Ölstand kann am Ölmessstab im Motor-
r
aum ab
g

elesen werden ›››
 Seite 292.
Der Ölstand muss sich im Bereich zwischen A und
C befinden. Der Ölstand darf nie-
m al
s

über dem Bereich A liegen.
● Bereich A : kein Öl nachfüllen.
» 39

Grundsätzliches
● Ber
eic
h B : Sie können Öl nachfüllen, der
Öl s
t
and muss jedoch in diesem Bereich blei-
ben.
● Bereich C : Öl bis zum Bereich
B nachfül-
l en.
Öl n

achfüllen
● Schrauben Sie den Deckel der Motoröl-Ein-
füllöffnu
ng ab.
● Öl langsam nachfüllen.
● Ölstand zwischendurch kontrollieren um
nicht
zu viel Öl einzufüllen.
● Wenn der Ölstand mindestens den Bereich
B erreicht hat, vorsichtig den Deckel des
Einfül l
s

tutzen aufschrauben.
Motorölspezifikationen
Benzinmotoren
mit LongLife ServiceVW 504 00
ohne LongLifeVW 504 00, VW 502 00
Dieselmotoren
mit LongLife ServiceVW 507 00
ohne LongLifeVW 507 00 Motorölzusätze
K
ein
Z

usatzschmiermittel dem Motoröl beimi-
schen. Durch solche Zusätze verursachte Schäden sind von der Gewährleistung ausge-
sch

lossen.

››› in Motorölwechsel auf Seite 295
››› Seite 292 Kühlmittel
Abb. 56
Motorraum: Deckel des Motorkühl-
mitt el
au

sgleichsbehälters Der Kühlmittelbehälter befindet sich im Mo-
t
orr
aum ›

››  Seite 292.
Bei kaltem Motor, Kühlmittel nachfüllen wenn
der Kühlmittelstand unter  liegt.
Motorkühlmittelspezifikation
Die Kühlanlage des Motors verwendet werks-
seitig eine speziell behandelte Wassermi- schung mit mindestens 40% Anteil des lila-
farbenen Küh

lmittelzusatzes G 13 (TL-VW 774
J). Diese Mischung bietet einen Frostschutz
bis -25 °C (-13 °F) und schützt die Leichtme-
tallteile des Motorkühlsystems vor Korrosion.
Außerdem verhindert sie Kalkansatz und er-
höht den Siedepunkt des Kühlmittels deut-
lich.
Zum Schutz dieses Kühlsystems muss der
Anteil des Kühlmittelzusatzes immer mindes-
tens 40% betragen, auch bei warmem Klima
und wenn kein Frostschutz erforderlich ist.
Wenn aus klimatischen Gründen ein größerer
Schutz erforderlich ist, kann man den Kühl-
mittelanteil erhöhen, aber nur bis zu 60%;
ansonsten wäre der Frostschutz gemindert
und daher die Kühlung verschlechtert.
Beim Nachfüllen von Kühlmittel muss eine
Mischung aus destilliertem Wasser und ei-
nem Anteil von mindestens 40% des Kühlmit-
telzusatzes G 13 oder G 12 plus-plus (TL-VW
774 G) (beide lilafarben) verwendet werden,
um einen optimalen Korrosionsschutz zu er-
halten ››› in Motorkühlmittelspezifikation
auf
Seit

e 298. Die Mischung von G 13 mit
dem Motorkühlmitteln G 12 plus (TL VW 774
F), G 12 (rot) oder G 11 (blaugrün) ver-
schlechtert den Korrosionsschutz und ist zu
vermeiden ››› in Motorkühlmittelspezifika-
tion auf
Seit

e 298. 40

Grundsätzliches
››› in Motorkühlmittelspezifikation auf
Seite 298
››› Seite 296 Bremsflüssigkeit
Abb. 57
Motorraum: Deckel des Bremsflüs-
s igk
eits

behälters Der Bremsflüssigkeitsbehälter befindet sich
im Mot
orr
aum ›

››  Seite 292.
Der Stand muss zwischen den Markierungen
 und  liegen. Falls der Stand unter 
liegt, suchen Sie einen Fachbetrieb auf.

››› in Bremsflüssigkeitsstand prüfen
auf Seite 301
››› Seite 300 Scheibenwaschanlage
Abb. 58
Im Motorraum: Deckel des Scheiben-
w a
s

chbehälters. Der Scheibenwaschwasserbehälter befindet
s
ic
h im Mot

orraum ›››
 Seite 292.
Zum Nachfüllen klares Wasser mit einem von
SEAT empfohlenen Scheibenreiniger mi-
schen.
Bei kalten Außentemperaturen, Frostschutz-
mittel beimischen.

››› in Scheibenwaschwasserstand prü-
fen und nachfüllen auf Seite 302
››› Seite 301 Batterie
Die Batterie befindet sich im Motorraum
›› ›

 Seite 292. Sie ist wartungsfrei. Sie
wird im Rahmen der Inspektion geprüft.

››› in Säurestand der Fahrzeugbatterie
prüfen auf Seite 304
››› Seite 302 41

Grundsätzliches

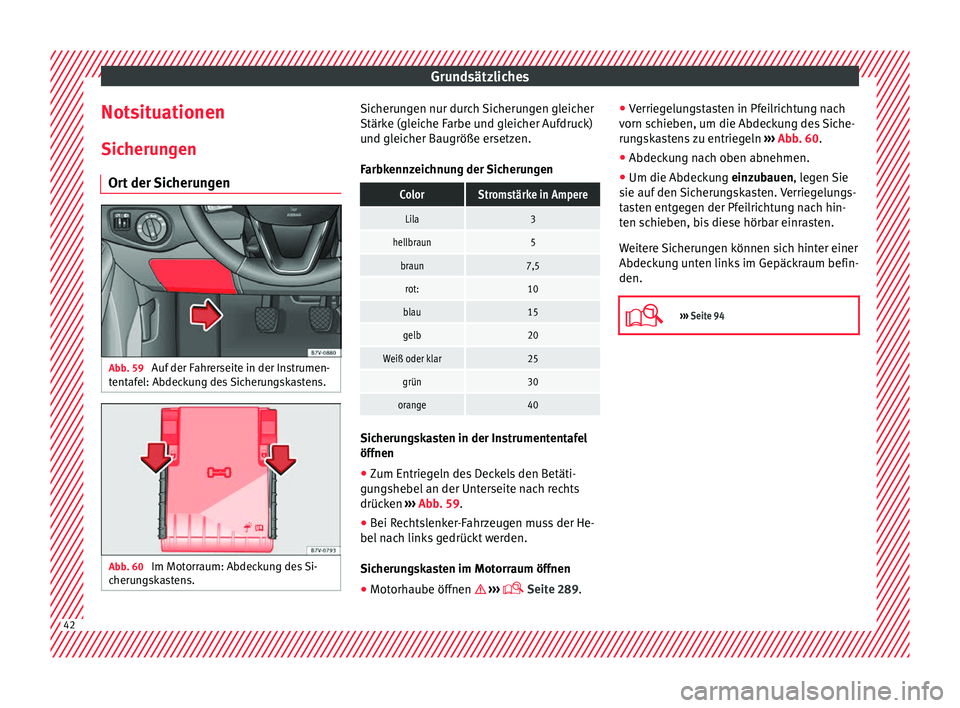

Notsituationen Sic heru
n
gen
Ort der Sicherungen Abb. 59
Auf der Fahrerseite in der Instrumen-
t ent
af

el: Abdeckung des Sicherungskastens. Abb. 60
Im Motorraum: Abdeckung des Si-
c heru n

gskastens. Sicherungen nur durch Sicherungen gleicher
Stärk
e (gl
eic

he Farbe und gleicher Aufdruck)
und gleicher Baugröße ersetzen.
Farbkennzeichnung der Sicherungen
ColorStromstärke in Ampere
Lila3
hellbraun5
braun7,5
rot:10
blau15
gelb20
Weiß oder klar25
grün30
orange40 Sicherungskasten in der Instrumententafel
öff
nen
● Zum Entrie

geln des Deckels den Betäti-
gung
shebel an der Unterseite nach rechts
drücken ››› Abb. 59.
● Bei Rechtslenker-Fahrzeugen muss der He-
bel nac
h links gedrückt werden.
Sicherungskasten im Motorraum öffnen
● Motorhaube öffnen  ›››

 Seite 289. ●
Verrieg
elungstasten in Pfeilrichtung nach
vorn schieben, um die Abdeckung des Siche-
rungskastens zu entriegeln ››› Abb. 60.
● Abdeckung nach oben abnehmen.
● Um die Abdeckung einzub
auen, legen Sie
sie auf den Sicherungskasten. Verriegelungs-
tasten entgegen der Pfeilrichtung nach hin-
ten schieben, bis diese hörbar einrasten.
Weitere Sicherungen können sich hinter einer
Abdeckung unten links im Gepäckraum befin-
den.

››› Seite 94 42

Grundsätzliches

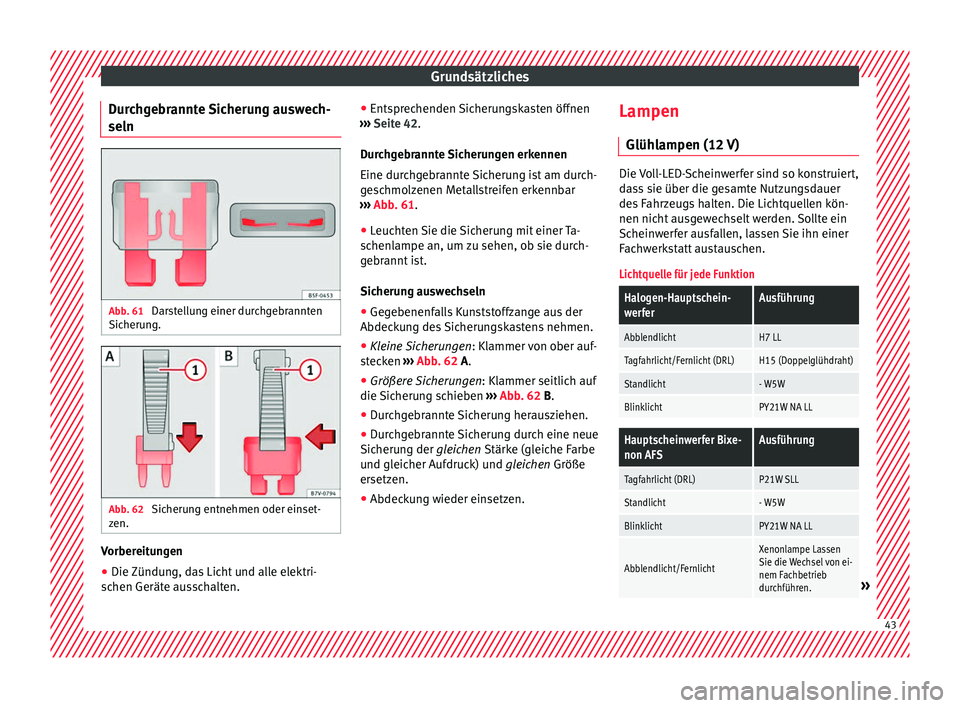

Durchgebrannte Sicherung auswech-
seln Abb. 61
Darstellung einer durchgebrannten
Sic heru
n
g. Abb. 62
Sicherung entnehmen oder einset-
z en. Vorbereitungen
● Die Zündung, das Licht und alle elektri-
s c
hen Gerät

e ausschalten. ●
Entsprec
henden Sicherungskasten öffnen
››› Seite 42.
Durchgebrannte Sicherungen erkennen
Eine durchgebrannte Sicherung ist am durch-
geschmolzenen Metallstreifen erkennbar
››› Abb. 61.
● Leuchten Sie die Sicherung mit einer Ta-
schen
lampe an, um zu sehen, ob sie durch-
gebrannt ist.
Sicherung auswechseln
● Gegebenenfalls Kunststoffzange aus der
Abdecku
ng des Sicherungskastens nehmen.
● Kleine Sicherungen: Klammer v
on ober auf-
stecken ››› Abb. 62 A.
● Größere Sicherungen: Klammer seitlich auf
die
Sicherung schieben ››› Abb. 62 B.
● Durchgebrannte Sicherung herausziehen.
● Durchgebrannte Sicherung durch eine neue
Sicherun
g der gleichen Stärke (gleiche Farbe
und gleicher Aufdruck) und gleichen Größe
ersetzen.
● Abdeckung wieder einsetzen. Lampen
Glühlampen (12
V) Die Voll-LED-Scheinwerfer sind so konstruiert,
da
s

s sie über die gesamte Nutzungsdauer
des Fahrzeugs halten. Die Lichtquellen kön-
nen nicht ausgewechselt werden. Sollte ein
Scheinwerfer ausfallen, lassen Sie ihn einer
Fachwerkstatt austauschen.
Lichtquelle für jede Funktion
Halogen-Hauptschein-
werferAusführung
AbblendlichtH7 LL
Tagfahrlicht/Fernlicht (DRL)H15 (Doppelglühdraht)
Standlicht- W5W
BlinklichtPY21W NA LL
Hauptscheinwerfer Bixe-
non AFSAusführung
Tagfahrlicht (DRL)P21W SLL
Standlicht- W5W
BlinklichtPY21W NA LL
Abblendlicht/Fernlicht
Xenonlampe Lassen
Sie die Wechsel von ei-
nem Fachbetrieb
durchführen.
» 43

GrundsätzlichesNebelscheinwerferAusführung
NebelschlussleuchteHB4
Rückleuchte LEDAusführung
Standlicht/BremslichtLED
BlinklichtWY21W
RückfahrleuchteW16W

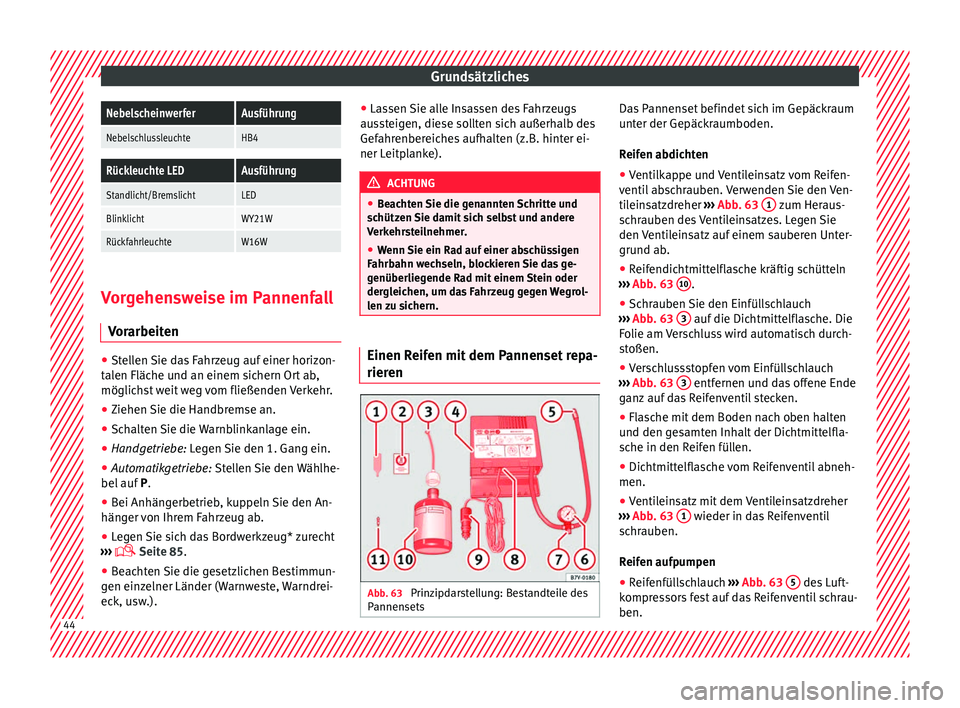

Vorgehensweise im Pannenfall
V or
arbeit

en●
Stellen Sie das Fahrzeug auf einer horizon-
t al en Fläc

he und an einem sichern Ort ab,
möglichst weit weg vom fließenden Verkehr.
● Ziehen Sie die Handbremse an.
● Schalten Sie die Warnblinkanlage ein.
● Handgetriebe: Leg
en Sie den 1. Gang ein.
● Automatikgetriebe: Stell
en Sie den Wählhe-
bel auf P.
● Bei Anhängerbetrieb, kuppeln Sie den An-
hänger
von Ihrem Fahrzeug ab.
● Legen Sie sich das Bordwerkzeug* zurecht
›››
 Seite 85.
● Beachten Sie die gesetzlichen Bestimmun-
gen einz
elner Länder (Warnweste, Warndrei-
eck, usw.). ●
Lassen
Sie alle Insassen des Fahrzeugs
aussteigen, diese sollten sich außerhalb des
Gefahrenbereiches aufhalten (z.B. hinter ei-
ner Leitplanke). ACHTUNG
● Be ac

hten Sie die genannten Schritte und
schützen Sie damit sich selbst und andere
Verkehrsteilnehmer.
● Wenn Sie ein Rad auf einer abschüssigen
Fahrbahn w
echseln, blockieren Sie das ge-
genüberliegende Rad mit einem Stein oder
dergleichen, um das Fahrzeug gegen Wegrol-
len zu sichern. Einen Reifen mit dem Pannenset repa-
rier
en Abb. 63
Prinzipdarstellung: Bestandteile des
P annen
sets Das Pannenset befindet sich im Gepäckraum
u
nt
er der Gepäc

kraumboden.
Reifen abdichten
● Ventilkappe und Ventileinsatz vom Reifen-
ventil
abschrauben. Verwenden Sie den Ven-
tileinsatzdreher ››› Abb. 63 1 zum Heraus-
s c
hr

auben des Ventileinsatzes. Legen Sie
den Ventileinsatz auf einem sauberen Unter-
grund ab.
● Reifendichtmittelflasche kräftig schütteln
›››
Abb. 63 10 .
● Schrauben Sie den Einfüllschlauch
› ›
›

Abb. 63 3 auf die Dichtmittelflasche. Die
F o
lie am
Verschluss wird automatisch durch-
stoßen.
● Verschlussstopfen vom Einfüllschlauch
›››
Abb. 63 3 entfernen und das offene Ende
g an
z
auf das Reifenventil stecken.
● Flasche mit dem Boden nach oben halten
und den ge
samten Inhalt der Dichtmittelfla-
sche in den Reifen füllen.
● Dichtmittelflasche vom Reifenventil abneh-
men.
● Ventileinsatz mit dem Ventileinsatzdreher
›››
Abb. 63 1 wieder in das Reifenventil
s c
hr
auben.
Reifen aufpumpen
● Reifenfüllschlauch ›››
Abb. 63 5 des Luft-
k ompr
e
ssors fest auf das Reifenventil schrau-
ben. 44

Grundsätzliches
● Prüf en, o
b die L
uftablassschraube
››› Abb. 63 7 zugedreht ist.
● Fahrzeugmotor starten und laufen lassen.
● Stecker ›››
Abb
. 63
9 in die 12 Volt-Steck-
do se de
s
Fahrzeugs stecken ›››
 Sei-
te 183.
● Luftkompressor mit dem EIN- und AUS-
Schalt
er ››› Abb. 63 8 einschalten.
● Luftkompressor so lange laufen lassen, bis
2,0 -2,5 b ar (29-36 p
s

i / 200-250 kPa) er-
reicht sind. Maximale Laufzeit 8 Minuten .
● Luftkompressor ausschalten.
● Wenn der genannte Luftdruck nicht erreicht
wird, den R
eifenfüllschlauch vom Reifenventil
abschrauben.
● Das Fahrzeug 10 Meter bewegen, damit
sich d
as Dichtungsmittel im Reifen verteilen
kann.
● Reifenfüllschlauch des Luftkompressors er-
neut auf d
as Reifenventil schrauben.
● Aufpumpvorgang wiederholen.
● Wenn auch jetzt nicht der erforderliche Rei-
fenfüll
druck erreicht wird, ist der Reifen zu
stark beschädigt. Nicht weiterfahren und
fachmännische Hilfe in Anspruch nehmen .
● Luftkompressor ausschalten. Reifenfüll-
sch
lauch vom Reifenventil abschrauben.
● Wenn ein Reifenfülldruck von 2,0-2,5 bar
erreicht
ist, fahren Sie mit maximal 80 km/h
(50 mph) weiter. ●
Reifenfül
ldruck nach 10 Minuten Fahrt er-
neut prüfen ›››
 Seite 90.

››› in Pannenset TMS (Tyre Mobility
System)* auf Seite 88

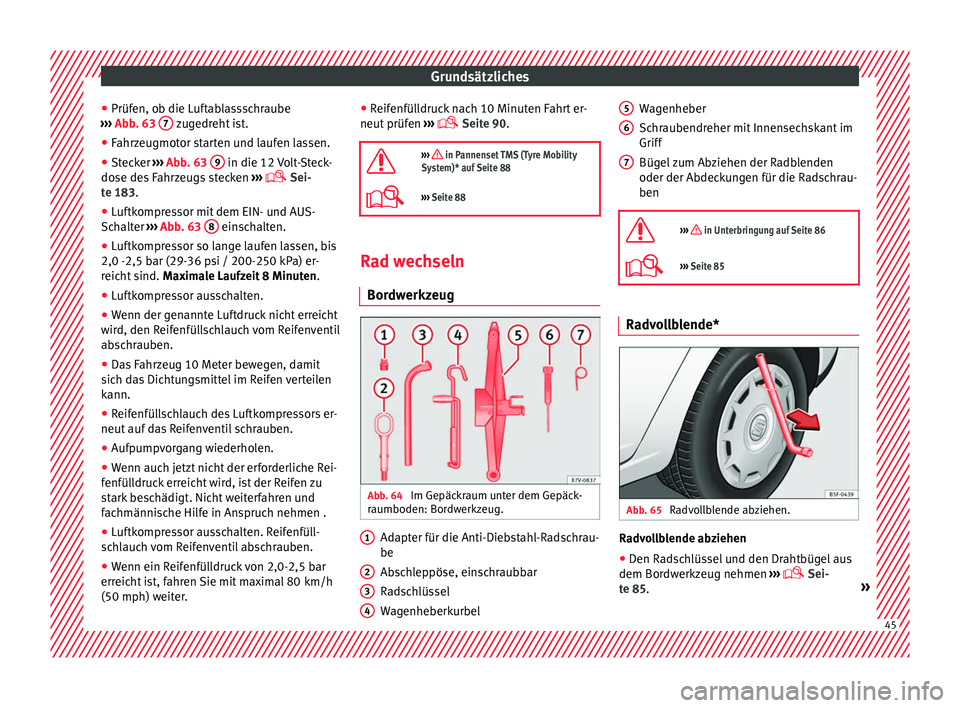

››› Seite 88 Rad wechseln
Bor dw
erkz

eug Abb. 64
Im Gepäckraum unter dem Gepäck-
r aumboden: Bor
dw

erkzeug. Adapter für die Anti-Diebstahl-Radschrau-
be
Ab
s
c

hleppöse, einschraubbar
Radschlüssel
Wagenheberkurbel
1 2
3
4 Wagenheber
Sc
hr
aubendr

eher mit Innensechskant im
Griff
Bügel zum Abziehen der Radblenden
oder der Abdeckungen für die Radschrau-
ben

››› in Unterbringung auf Seite 86
››› Seite 85 Radvollblende*
Abb. 65
Radvollblende abziehen. Radvollblende abziehen
● Den Radschlüssel und den Drahtbügel aus
dem Bor dw
erkz

eug nehmen ›››
 Sei-
te 85. »
5 6
7
45

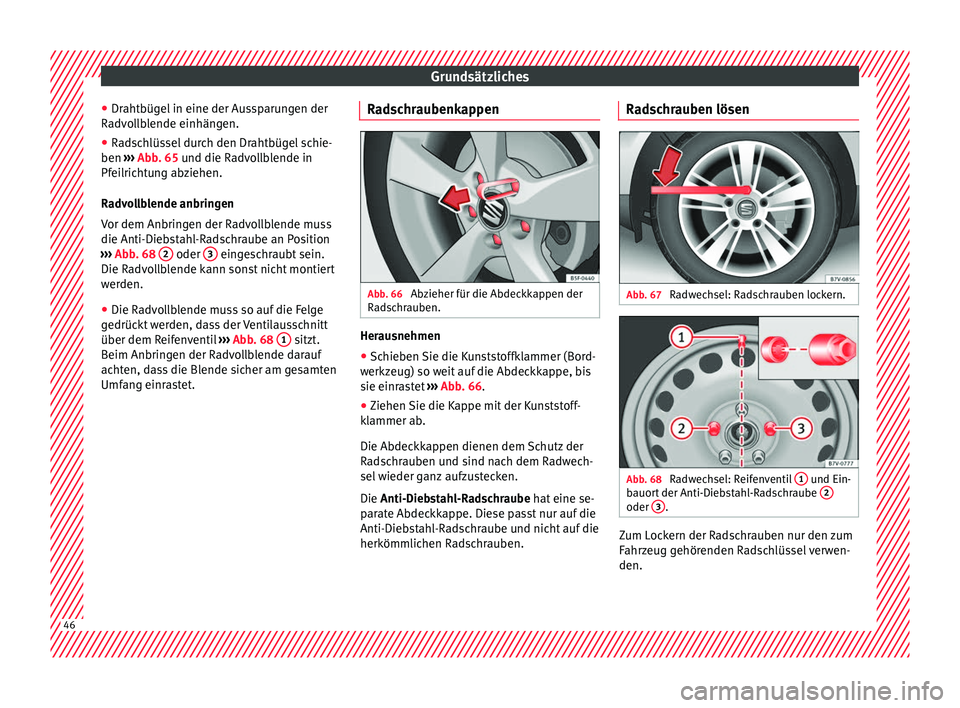

Grundsätzliches
● Dr aht
büg
el in eine der Aussparungen der
Radvollblende einhängen.
● Radschlüssel durch den Drahtbügel schie-
ben ›››

Abb. 65 und die Radvollblende in
Pfeilrichtung abziehen.
Radvollblende anbringen
Vor dem Anbringen der Radvollblende muss
die Anti-Diebstahl-Radschraube an Position
››› Abb. 68 2 oder
3 eingeschraubt sein.
Die R a
dv

ollblende kann sonst nicht montiert
werden.
● Die Radvollblende muss so auf die Felge
gedrückt
werden, dass der Ventilausschnitt
über dem Reifenventil ››› Abb. 68 1 sitzt.
B eim Anbrin
g

en der Radvollblende darauf
achten, dass die Blende sicher am gesamten
Umfang einrastet. Radschraubenkappen Abb. 66
Abzieher für die Abdeckkappen der
R a
d

schrauben. Herausnehmen
● Schieben Sie die Kunststoffklammer (Bord-
w erkz
eug) so w

eit auf die Abdeckkappe, bis
sie einrastet ››› Abb. 66.
● Ziehen Sie die Kappe mit der Kunststoff-
klammer ab
.
Die Abdeckkappen dienen dem Schutz der
Radschrauben und sind nach dem Radwech-
sel wieder ganz aufzustecken.
Die Anti-Diebstahl-Radschraube hat eine se-
parate Abdeckkappe. Diese passt nur auf die
Anti-Diebstahl-Radschraube und nicht auf die
herkömmlichen Radschrauben. Radschrauben lösen
Abb. 67
Radwechsel: Radschrauben lockern. Abb. 68
Radwechsel: Reifenventil 1 und Ein-
b auor
t

der Anti-Diebstahl-Radschraube 2 oder
3 .
Zum Lockern der Radschrauben nur den zum
F
ahr
z

eug gehörenden Radschlüssel verwen-
den. 46
