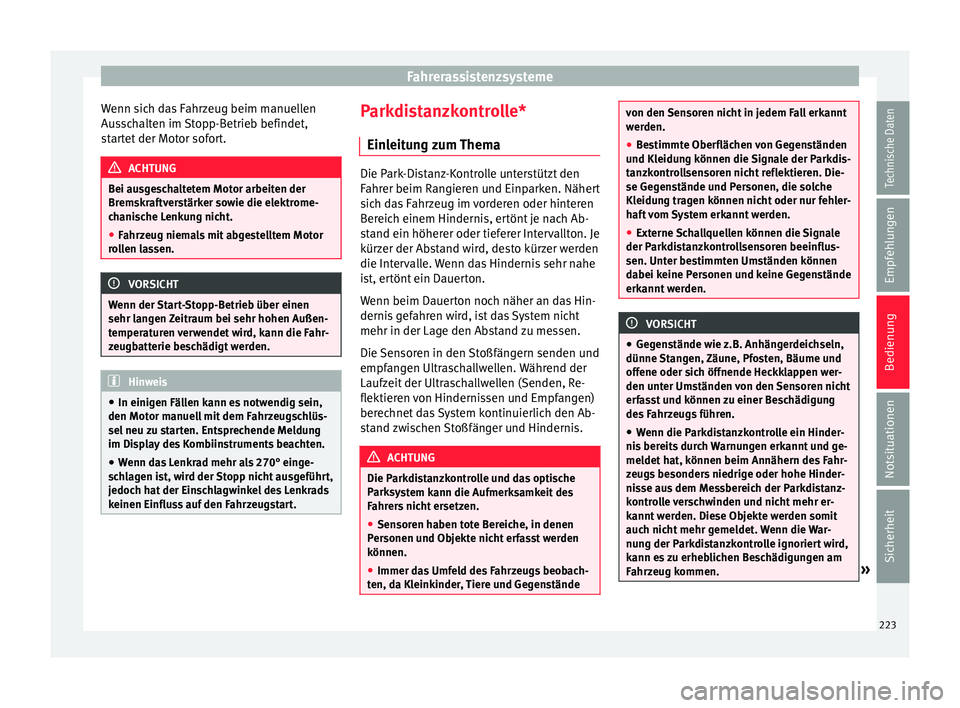

Fahrerassistenzsysteme
Wenn sich das Fahrzeug beim manuellen
Au s
s
chalten im Stopp-Betrieb befindet,
startet der Motor sofort. ACHTUNG
Bei ausgeschaltetem Motor arbeiten der
Bremsk r

aftverstärker sowie die elektrome-
chanische Lenkung nicht.
● Fahrzeug niemals mit abgestelltem Motor
rol
len lassen. VORSICHT
Wenn der Start-Stopp-Betrieb über einen
sehr lan g

en Zeitraum bei sehr hohen Außen-
temperaturen verwendet wird, kann die Fahr-
zeugbatterie beschädigt werden. Hinweis
● In einigen Fäl l

en kann es notwendig sein,
den Motor manuell mit dem Fahrzeugschlüs-
sel neu zu starten. Entsprechende Meldung
im Display des Kombiinstruments beachten.
● Wenn das Lenkrad mehr als 270° einge-
sch
lagen ist, wird der Stopp nicht ausgeführt,
jedoch hat der Einschlagwinkel des Lenkrads
keinen Einfluss auf den Fahrzeugstart. Parkdistanzkontrolle*
Ein l
eit

ung zum Thema Die Park-Distanz-Kontrolle unterstützt den
Fahr
er beim R

angieren und Einparken. Nähert
sich das Fahrzeug im vorderen oder hinteren
Bereich einem Hindernis, ertönt je nach Ab-
stand ein höherer oder tieferer Intervallton. Je
kürzer der Abstand wird, desto kürzer werden
die Intervalle. Wenn das Hindernis sehr nahe
ist, ertönt ein Dauerton.
Wenn beim Dauerton noch näher an das Hin-
dernis gefahren wird, ist das System nicht
mehr in der Lage den Abstand zu messen.
Die Sensoren in den Stoßfängern senden und
empfangen Ultraschallwellen. Während der
Laufzeit der Ultraschallwellen (Senden, Re-
flektieren von Hindernissen und Empfangen)
berechnet das System kontinuierlich den Ab-
stand zwischen Stoßfänger und Hindernis. ACHTUNG
Die Parkdistanzkontrolle und das optische
Park sy

stem kann die Aufmerksamkeit des
Fahrers nicht ersetzen.
● Sensoren haben tote Bereiche, in denen
Personen u
nd Objekte nicht erfasst werden
können.
● Immer das Umfeld des Fahrzeugs beobach-
ten, da Kl
einkinder, Tiere und Gegenstände von den Sensoren nicht in jedem Fall erkannt
wer
den.
● B

estimmte Oberflächen von Gegenständen
und Kleidu
ng können die Signale der Parkdis-
tanzkontrollsensoren nicht reflektieren. Die-
se Gegenstände und Personen, die solche
Kleidung tragen können nicht oder nur fehler-
haft vom System erkannt werden.
● Externe Schallquellen können die Signale
der Parkdi
stanzkontrollsensoren beeinflus-
sen. Unter bestimmten Umständen können
dabei keine Personen und keine Gegenstände
erkannt werden. VORSICHT
● Geg en

stände wie z.B. Anhängerdeichseln,
dünne Stangen, Zäune, Pfosten, Bäume und
offene oder sich öffnende Heckklappen wer-
den unter Umständen von den Sensoren nicht
erfasst und können zu einer Beschädigung
des Fahrzeugs führen.
● Wenn die Parkdistanzkontrolle ein Hinder-
nis ber
eits durch Warnungen erkannt und ge-
meldet hat, können beim Annähern des Fahr-
zeugs besonders niedrige oder hohe Hinder-
nisse aus dem Messbereich der Parkdistanz-
kontrolle verschwinden und nicht mehr er-
kannt werden. Diese Objekte werden somit
auch nicht mehr gemeldet. Wenn die War-
nung der Parkdistanzkontrolle ignoriert wird,
kann es zu erheblichen Beschädigungen am
Fahrzeug kommen. » 223
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung
●
Die Sen sor
en im Stoßfänger können durch
Stöße, z. B. beim Einparken, verstellt oder
beschädigt werden.
● Zur korrekten Funktion des Systems die
Sensoren in den
Stoßfängern sauber, schnee-
und eisfrei halten und nicht durch Aufkleber
oder andere Gegenstände abdecken.
● Bei der Reinigung der Sensoren mit einem
Hochdruck
reiniger oder Dampfstrahler die
Sensoren nur kurzzeitig direkt besprühen
und immer einen Abstand größer als 10 cm
(4 inch) einhalten. Hinweis
Geräuschquellen können zu Fehlmeldungen
der Park di

stanzkontrolle führen, z.B. rauer
Asphalt, Kopfsteinpflaster und Störschall an-

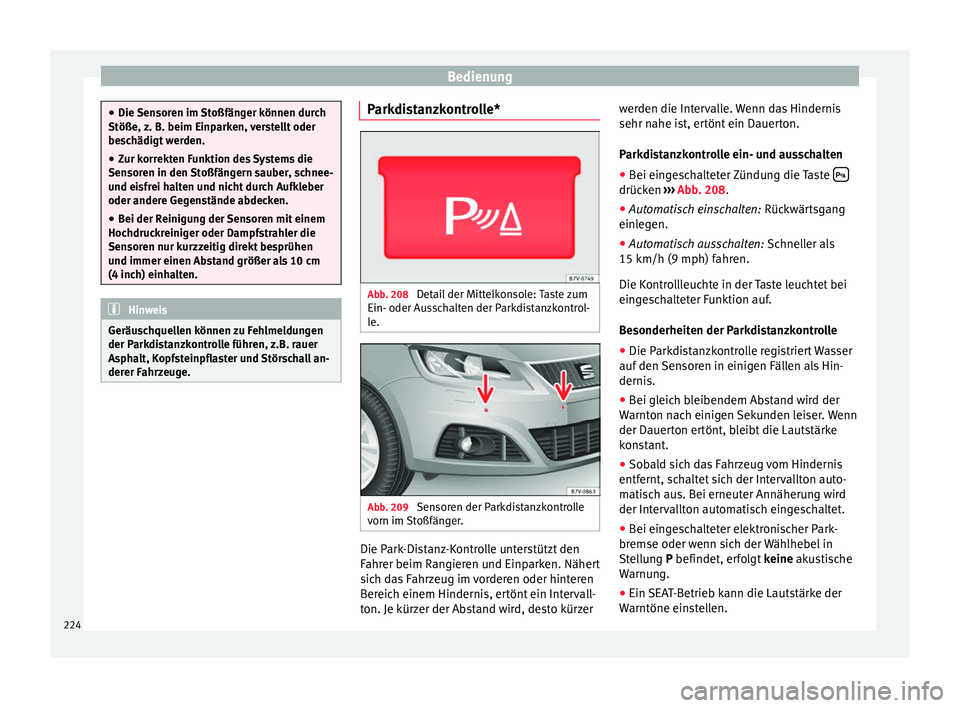

derer Fahrzeuge. Parkdistanzkontrolle*
Abb. 208
Detail der Mittelkonsole: Taste zum
Ein- oder Au s
s

chalten der Parkdistanzkontrol-
le. Abb. 209
Sensoren der Parkdistanzkontrolle
v orn im
St

oßfänger. Die Park-Distanz-Kontrolle unterstützt den
F
ahr
er beim R

angieren und Einparken. Nähert
sich das Fahrzeug im vorderen oder hinteren
Bereich einem Hindernis, ertönt ein Intervall-
ton. Je kürzer der Abstand wird, desto kürzer werden die Intervalle. Wenn das Hindernis
sehr nahe is

t, ertönt ein Dauerton.
Parkdistanzkontrolle ein- und ausschalten ● Bei eingeschalteter Zündung die Taste  drücken
›››
Abb
. 208
.
● Automatisch einschalten: Rückwär
tsgang
einlegen.
● Automatisch ausschalten: Schnell
er als
15 km/h (9 mph) fahren.
Die Kontrollleuchte in der Taste leuchtet bei
eingeschalteter Funktion auf.
Besonderheiten der Parkdistanzkontrolle
● Die Parkdistanzkontrolle registriert Wasser
auf den Sen
soren in einigen Fällen als Hin-
dernis.
● Bei gleich bleibendem Abstand wird der
Warnton n
ach einigen Sekunden leiser. Wenn
der Dauerton ertönt, bleibt die Lautstärke
konstant.
● Sobald sich das Fahrzeug vom Hindernis
entfernt, sc
haltet sich der Intervallton auto-
matisch aus. Bei erneuter Annäherung wird
der Intervallton automatisch eingeschaltet.
● Bei eingeschalteter elektronischer Park-
bremse oder wenn s
ich der Wählhebel in
Stellung P befindet, erfolgt keine akustische
Warnung.
● Ein SEAT-Betrieb kann die Lautstärke der
Warntöne eins
tellen.
224

Fahrerassistenzsysteme
Hinweis
Eine Funktionsstörung der Parkdistanzkon-
tro l
le wird durch einen kurzen Dauerton beim
ersten Einschalten und durch Blinken der
Kontrollleuchte in der Taste angezeigt. Die
Parkdistanzkontrolle mit der Taste ausschal-
ten und umgehend von einem Fachbetrieb

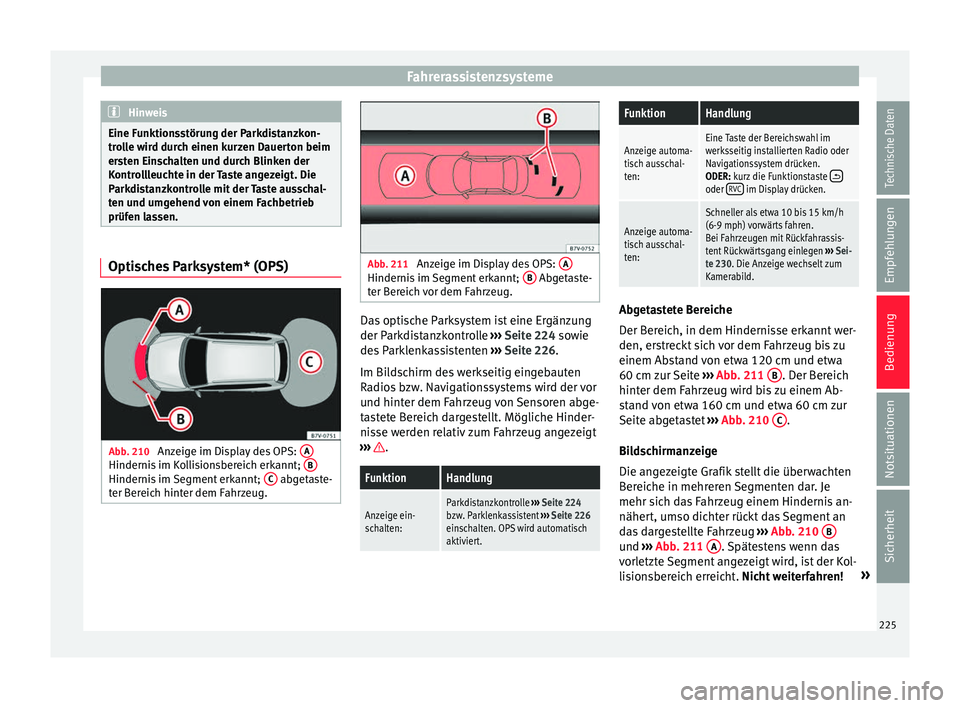

prüfen lassen. Optisches Parksystem* (OPS)
Abb. 210
Anzeige im Display des OPS: AHindernis im Kollisionsbereich erkannt;
BHindernis im Segment erkannt;
C abgetaste-
t er B
er

eich hinter dem Fahrzeug. Abb. 211
Anzeige im Display des OPS: A Hindernis im Segment erkannt;
B Abgetaste-
ter B er

eich vor dem Fahrzeug. Das optische Parksystem ist eine Ergänzung
der P
ark
di

stanzkontrolle ››› Seite 224 sowie
des Parklenkassistenten ››› Seite 226.
Im Bildschirm des werkseitig eingebauten
Radios bzw. Navigationssystems wird der vor
und hinter dem Fahrzeug von Sensoren abge-
tastete Bereich dargestellt. Mögliche Hinder-
nisse werden relativ zum Fahrzeug angezeigt
››› .
FunktionHandlung
Anzeige ein-
schalten:Parkdistanzkontrolle
››› Seite 224
bzw. Parklenkassistent ››› Seite 226
einschalten. OPS wird automatisch
aktiviert.
FunktionHandlung
Anzeige automa-
tisch ausschal-
ten:Eine Taste der Bereichswahl im
werksseitig installierten Radio oder
Navigationssystem drücken.
ODER: kurz die Funktionstaste
oder RVC im Display drücken.
Anzeige automa-
tisch ausschal-
ten:
Schneller als etwa 10 bis 15 km/h
(6-9 mph) vorwärts fahren.
Bei Fahrzeugen mit Rückfahrassis-
tent Rückwärtsgang einlegen
››› Sei-
te 230. Die Anzeige wechselt zum
Kamerabild. Abgetastete Bereiche
D
er B
er

eich, in dem Hindernisse erkannt wer-
den, erstreckt sich vor dem Fahrzeug bis zu
einem Abstand von etwa 120 cm und etwa
60 cm zur Seite ›››
Abb. 211 B . Der Bereich
hint er dem F
ahr

zeug wird bis zu einem Ab-
stand von etwa 160 cm und etwa 60 cm zur
Seite abgetastet ›››
Abb. 210 C .
Bi l
d

schirmanzeige
Die angezeigte Grafik stellt die überwachten
Bereiche in mehreren Segmenten dar. Je
mehr sich das Fahrzeug einem Hindernis an-
nähert, umso dichter rückt das Segment an
das dargestellte Fahrzeug ›››
Abb. 210 B und
››
›

Abb. 211 A . Spätestens wenn das
v orl
etz
te Segment angezeigt wird, ist der Kol-
lisionsbereich erreicht. Nicht weiterfahren! »
225
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

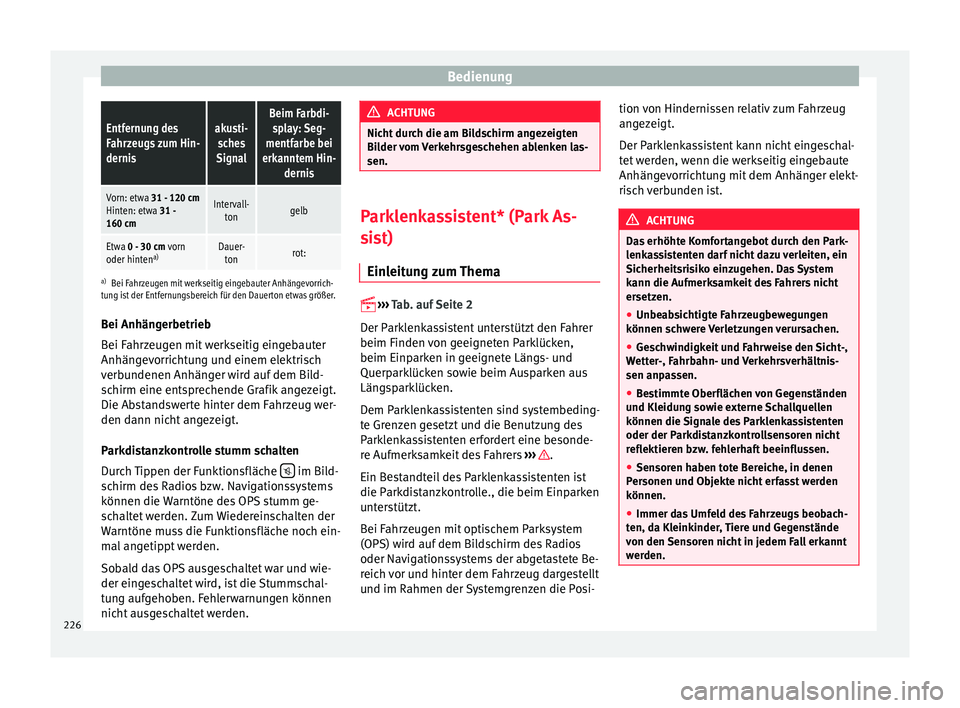

BedienungEntfernung des
Fahrzeugs zum Hin-
dernisakusti-
sches
SignalBeim Farbdi- splay: Seg-
mentfarbe bei
erkanntem Hin- dernis
Vorn: etwa 31 - 120 cmHinten: etwa 31 -
160 cmIntervall- tongelb
Etwa 0 - 30 cm vorn
oder hinten a)Dauer-
tonrot:
a) Bei Fahrzeugen mit werkseitig eingebauter Anhängevorrich-
tung ist der Entfernungsbereich für den Dauerton etwas größer.
Bei Anhängerbetrieb
Bei Fahrzeugen mit werkseitig eingebauter
Anhängevorrichtung und einem elektrisch
verbundenen Anhänger wird auf dem Bild-
schirm eine entsprechende Grafik angezeigt.
Die Abstandswerte hinter dem Fahrzeug wer-
den dann nicht angezeigt.
Parkdistanzkontrolle stumm schalten
Durch Tippen der Funktionsfläche  im Bild-
s c
hirm de

s Radios bzw. Navigationssystems
können die Warntöne des OPS stumm ge-
schaltet werden. Zum Wiedereinschalten der
Warntöne muss die Funktionsfläche noch ein-
mal angetippt werden.
Sobald das OPS ausgeschaltet war und wie-
der eingeschaltet wird, ist die Stummschal-
tung aufgehoben. Fehlerwarnungen können
nicht ausgeschaltet werden. ACHTUNG
Nicht durch die am Bildschirm angezeigten
Bil der

vom Verkehrsgeschehen ablenken las-
sen. Parklenkassistent* (Park As-
si
s

t)
Einleitung zum Thema 

›› ›

Tab. auf Seite 2
Der Parklenkassistent unterstützt den Fahrer
beim Finden von geeigneten Parklücken,
beim Einparken in geeignete Längs- und
Querparklücken sowie beim Ausparken aus
Längsparklücken.
Dem Parklenkassistenten sind systembeding-
te Grenzen gesetzt und die Benutzung des
Parklenkassistenten erfordert eine besonde-
re Aufmerksamkeit des Fahrers ››› .
Ein B e
s

tandteil des Parklenkassistenten ist
die Parkdistanzkontrolle., die beim Einparken
unterstützt.
Bei Fahrzeugen mit optischem Parksystem
(OPS) wird auf dem Bildschirm des Radios
oder Navigationssystems der abgetastete Be-
reich vor und hinter dem Fahrzeug dargestellt
und im Rahmen der Systemgrenzen die Posi- tion von Hindernissen relativ zum Fahrzeug
angez

eigt.
Der Parklenkassistent kann nicht eingeschal-
tet werden, wenn die werkseitig eingebaute
Anhängevorrichtung mit dem Anhänger elekt-
risch verbunden ist. ACHTUNG
Das erhöhte Komfortangebot durch den Park-
lenk a

ssistenten darf nicht dazu verleiten, ein
Sicherheitsrisiko einzugehen. Das System
kann die Aufmerksamkeit des Fahrers nicht
ersetzen.
● Unbeabsichtigte Fahrzeugbewegungen
können sc
hwere Verletzungen verursachen.
● Geschwindigkeit und Fahrweise den Sicht-,
Wetter
-, Fahrbahn- und Verkehrsverhältnis-
sen anpassen.
● Bestimmte Oberflächen von Gegenständen
und Kleidu
ng sowie externe Schallquellen
können die Signale des Parklenkassistenten
oder der Parkdistanzkontrollsensoren nicht
reflektieren bzw. fehlerhaft beeinflussen.
● Sensoren haben tote Bereiche, in denen
Personen u
nd Objekte nicht erfasst werden
können.
● Immer das Umfeld des Fahrzeugs beobach-
ten, da Kl
einkinder, Tiere und Gegenstände
von den Sensoren nicht in jedem Fall erkannt
werden. 226

Fahrerassistenzsysteme
VORSICHT
● Der P ark
lenkassistent orientiert sich nur an
geparkten Fahrzeugen und nicht an Bordstei-
nen oder anderen Gegebenheiten. Darauf
achten, dass die Reifen und Felgen beim Ein-
parken nicht beschädigt werden. Gegebenen-

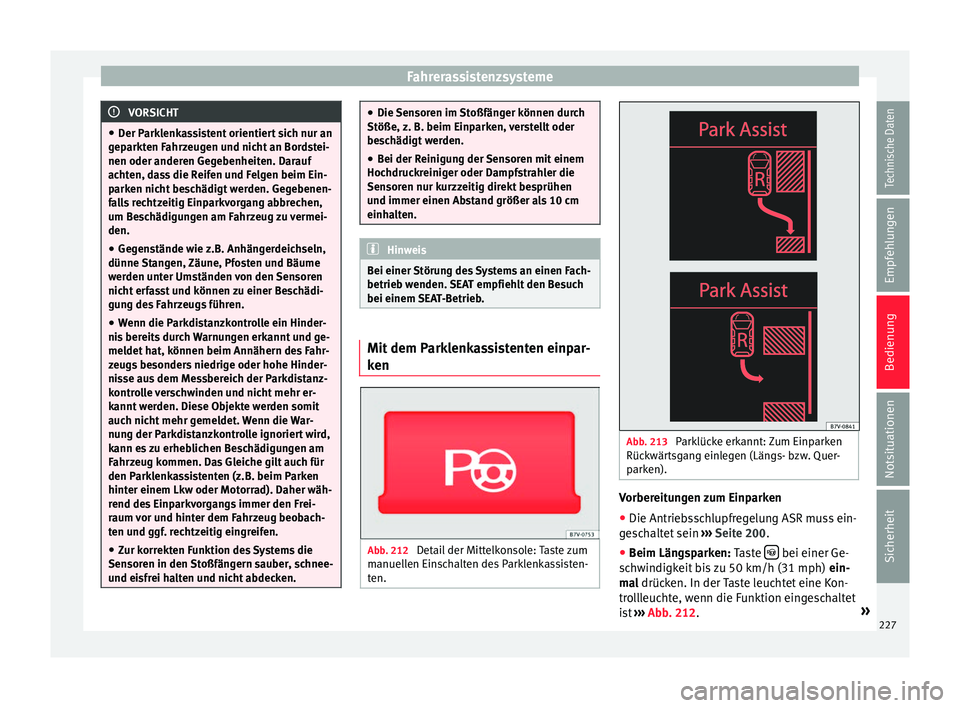

falls rechtzeitig Einparkvorgang abbrechen,
um Beschädigungen am Fahrzeug zu vermei-
den.
● Gegenstände wie z.B. Anhängerdeichseln,
dünne Stan
gen, Zäune, Pfosten und Bäume
werden unter Umständen von den Sensoren
nicht erfasst und können zu einer Beschädi-
gung des Fahrzeugs führen.
● Wenn die Parkdistanzkontrolle ein Hinder-
nis ber
eits durch Warnungen erkannt und ge-
meldet hat, können beim Annähern des Fahr-
zeugs besonders niedrige oder hohe Hinder-
nisse aus dem Messbereich der Parkdistanz-
kontrolle verschwinden und nicht mehr er-
kannt werden. Diese Objekte werden somit
auch nicht mehr gemeldet. Wenn die War-
nung der Parkdistanzkontrolle ignoriert wird,
kann es zu erheblichen Beschädigungen am
Fahrzeug kommen. Das Gleiche gilt auch für
den Parklenkassistenten (z.B. beim Parken
hinter einem Lkw oder Motorrad). Daher wäh-
rend des Einparkvorgangs immer den Frei-
raum vor und hinter dem Fahrzeug beobach-
ten und ggf. rechtzeitig eingreifen.
● Zur korrekten Funktion des Systems die
Sensoren in den
Stoßfängern sauber, schnee-
und eisfrei halten und nicht abdecken. ●
Die Sen sor

en im Stoßfänger können durch
Stöße, z. B. beim Einparken, verstellt oder
beschädigt werden.
● Bei der Reinigung der Sensoren mit einem
Hochdruck
reiniger oder Dampfstrahler die
Sensoren nur kurzzeitig direkt besprühen
und immer einen Abstand größer als 10 cm
einhalten. Hinweis
Bei einer Störung des Systems an einen Fach-
betrie b wenden.

SEAT empfiehlt den Besuch
bei einem SEAT-Betrieb. Mit dem Parklenkassistenten einpar-
k
en Abb. 212
Detail der Mittelkonsole: Taste zum
m anuel
l

en Einschalten des Parklenkassisten-
ten. Abb. 213
Parklücke erkannt: Zum Einparken
Rüc k
wär

tsgang einlegen (Längs- bzw. Quer-
parken). Vorbereitungen zum Einparken
● Die Antriebsschlupfregelung ASR muss ein-
g e
s

chaltet sein ›››
Seite 200.
● Beim Längsparken: Tas
te  bei einer Ge-
s c
h
windigkeit bis zu 50 km/h (31 mph) ein-
mal drücken. In der Taste leuchtet eine Kon-
trollleuchte, wenn die Funktion eingeschaltet
ist ›››
Abb. 212. »
227
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

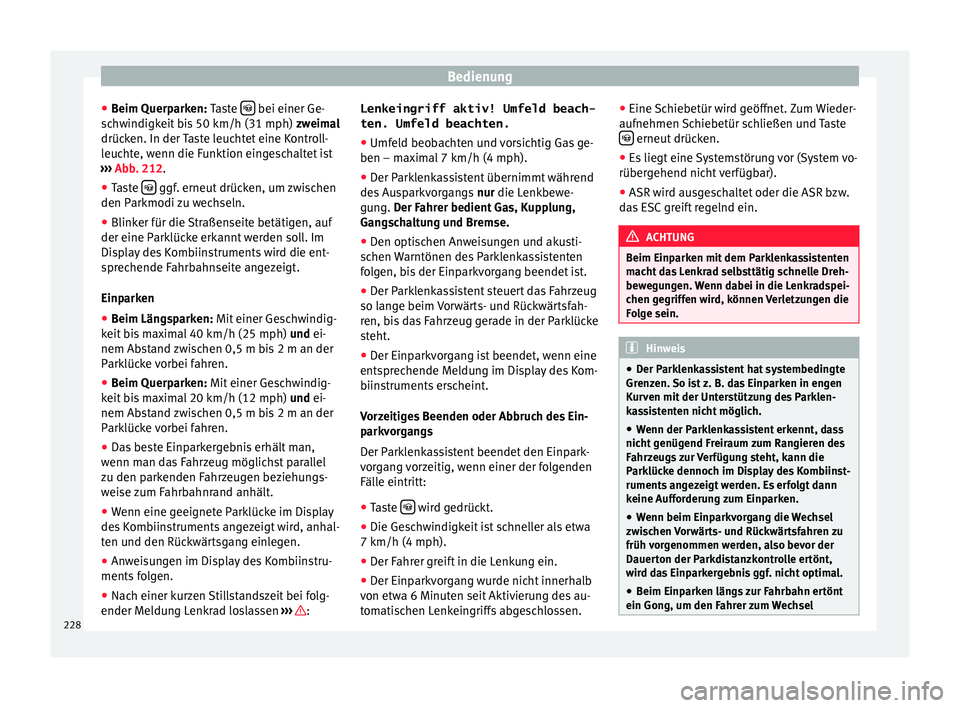

● Beim Querp
ark
en: Taste  bei einer Ge-
s c
h
windigkeit bis 50 km/h (31 mph) zweimal
drücken. In der Taste leuchtet eine Kontroll-
leuchte, wenn die Funktion eingeschaltet ist
››› Abb. 212.
● Taste  ggf. erneut drücken, um zwischen
den P arkmodi
z

u wechseln.
● Blinker für die Straßenseite betätigen, auf
der eine Parklüc
ke erkannt werden soll. Im
Display des Kombiinstruments wird die ent-
sprechende Fahrbahnseite angezeigt.
Einparken
● Beim Längsparken: Mit einer Ges
chwindig-
keit bis maximal 40 km/h (25 mph) und ei-
nem Abstand zwischen 0,5 m bis 2 m an der
Parklücke vorbei fahren.
● Beim Querparken: Mit einer Ges
chwindig-
keit bis maximal 20 km/h (12 mph) und ei-
nem Abstand zwischen 0,5 m bis 2 m an der
Parklücke vorbei fahren.
● Das beste Einparkergebnis erhält man,
wenn man d
as Fahrzeug möglichst parallel
zu den parkenden Fahrzeugen beziehungs-
weise zum Fahrbahnrand anhält.
● Wenn eine geeignete Parklücke im Display
des K
ombiinstruments angezeigt wird, anhal-
ten und den Rückwärtsgang einlegen.
● Anweisungen im Display des Kombiinstru-
ments fo
lgen.
● Nach einer kurzen Stillstandszeit bei folg-
ender Meldu
ng Lenkrad loslassen ››› :Lenkeingriff aktiv! Umfeld beach-
ten. Umfeld beachten.
● Umfeld beobachten und vorsichtig Gas ge-
ben – m ax
im

al 7 km/h (4 mph).
● Der Parklenkassistent übernimmt während
des Au
sparkvorgangs nur die Lenkbewe-
gung. Der Fahrer bedient Gas, Kupplung,
Gangschaltung und Bremse.
● Den optischen Anweisungen und akusti-
schen
Warntönen des Parklenkassistenten
folgen, bis der Einparkvorgang beendet ist.
● Der Parklenkassistent steuert das Fahrzeug
so lang
e beim Vorwärts- und Rückwärtsfah-
ren, bis das Fahrzeug gerade in der Parklücke
steht.
● Der Einparkvorgang ist beendet, wenn eine
entsprec
hende Meldung im Display des Kom-
biinstruments erscheint.
Vorzeitiges Beenden oder Abbruch des Ein-
parkvorgangs
Der Parklenkassistent beendet den Einpark-
vorgang vorzeitig, wenn einer der folgenden
Fälle eintritt:
● Taste  wird gedrückt.
● Die Geschwindigkeit ist schneller als etwa
7 km/h (4 mph).
● Der Fahrer greift in die Lenkung ein.
● Der Einparkvorgang wurde nicht innerhalb
v on etw
a 6 Minut

en seit Aktivierung des au-
tomatischen Lenkeingriffs abgeschlossen. ●
Eine Schie
betür wird geöffnet. Zum Wieder-
aufnehmen Schiebetür schließen und Taste  erneut drücken.
● Es liegt eine Systemstörung vor (System vo-
rüber g
ehend nic

ht verfügbar).
● ASR wird ausgeschaltet oder die ASR bzw.
das
ESC greift regelnd ein. ACHTUNG
Beim Einparken mit dem Parklenkassistenten
mac ht

das Lenkrad selbsttätig schnelle Dreh-
bewegungen. Wenn dabei in die Lenkradspei-
chen gegriffen wird, können Verletzungen die
Folge sein. Hinweis
● Der P ark

lenkassistent hat systembedingte
Grenzen. So ist z. B. das Einparken in engen
Kurven mit der Unterstützung des Parklen-
kassistenten nicht möglich.
● Wenn der Parklenkassistent erkennt, dass
nicht g
enügend Freiraum zum Rangieren des
Fahrzeugs zur Verfügung steht, kann die
Parklücke dennoch im Display des Kombiinst-
ruments angezeigt werden. Es erfolgt dann
keine Aufforderung zum Einparken.
● Wenn beim Einparkvorgang die Wechsel
zwis
chen Vorwärts- und Rückwärtsfahren zu
früh vorgenommen werden, also bevor der
Dauerton der Parkdistanzkontrolle ertönt,
wird das Einparkergebnis ggf. nicht optimal.
● Beim Einparken längs zur Fahrbahn ertönt
ein Gong, um den Fahr
er zum Wechsel228

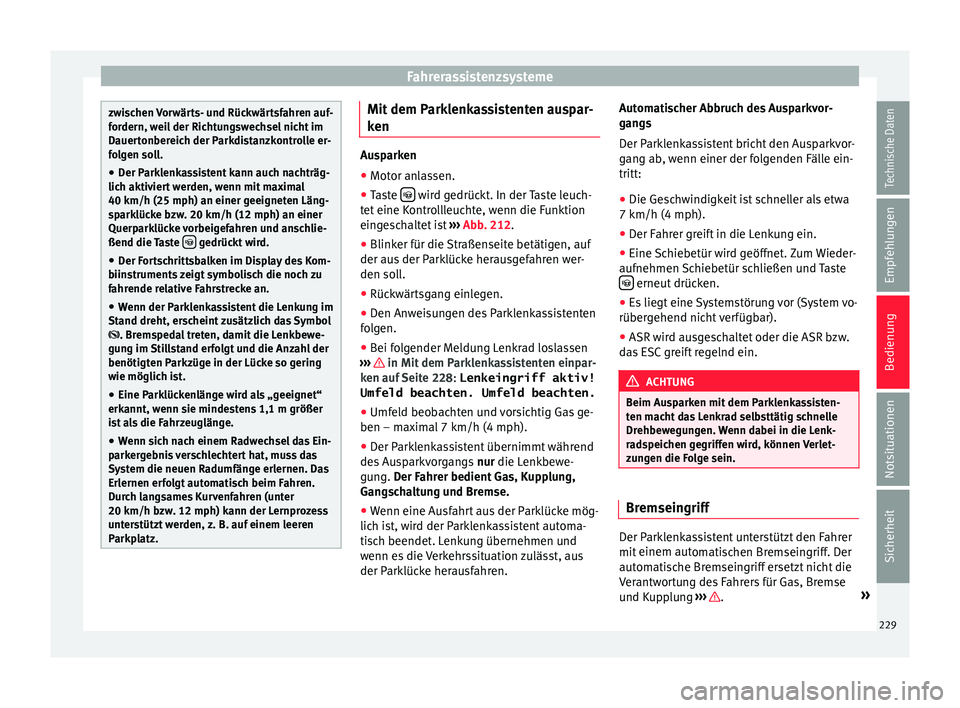

Fahrerassistenzsysteme
zwischen Vorwärts- und Rückwärtsfahren auf-
for
dern, w
eil der Richtungswechsel nicht im
Dauertonbereich der Parkdistanzkontrolle er-
folgen soll.
● Der Parklenkassistent kann auch nachträg-
lich aktivier
t werden, wenn mit maximal
40 km/h (25 mph) an einer geeigneten Läng-
sparklücke bzw. 20 km/h (12 mph) an einer
Querparklücke vorbeigefahren und anschlie-
ßend die Taste  gedrückt wird.
● Der Fortschrittsbalken im Display des Kom-
biin s

truments zeigt symbolisch die noch zu
fahrende relative Fahrstrecke an.
● Wenn der Parklenkassistent die Lenkung im
Stand dreht, er
scheint zusätzlich das Symbol
 . Bremspedal treten, damit die Lenkbewe-
gung im Stillstand erfolgt und die Anzahl der
benötigten Parkzüge in der Lücke so gering
wie möglich ist.
● Eine Parklückenlänge wird als „geeignet“
erkannt, wenn s
ie mindestens 1,1 m größer
ist als die Fahrzeuglänge.
● Wenn sich nach einem Radwechsel das Ein-
parker
gebnis verschlechtert hat, muss das
System die neuen Radumfänge erlernen. Das
Erlernen erfolgt automatisch beim Fahren.
Durch langsames Kurvenfahren (unter
20 km/h bzw. 12 mph) kann der Lernprozess
unterstützt werden, z. B. auf einem leeren
Parkplatz. Mit dem Parklenkassistenten auspar-
k
en Ausparken
● Motor anlassen.
● Taste  wird gedrückt. In der Taste leuch-
tet eine K

ontrollleuchte, wenn die Funktion
eingeschaltet ist ››› Abb. 212.
● Blinker für die Straßenseite betätigen, auf
der aus der P
arklücke herausgefahren wer-
den soll.
● Rückwärtsgang einlegen.
● Den Anweisungen des Parklenkassistenten
fo l

gen.
● Bei folgender Meldung Lenkrad loslassen
›››
in Mit dem Parklenkassistenten einpar-
k en auf

Seite 228: Lenkeingriff aktiv!
Umfeld beachten. Umfeld beachten.
● Umfeld beobachten und vorsichtig Gas ge-
ben – maxim
al 7 km/h (4 mph).
● Der Parklenkassistent übernimmt während
des Au
sparkvorgangs nur die Lenkbewe-
gung. Der Fahrer bedient Gas, Kupplung,
Gangschaltung und Bremse.
● Wenn eine Ausfahrt aus der Parklücke mög-
lich is
t, wird der Parklenkassistent automa-
tisch beendet. Lenkung übernehmen und
wenn es die Verkehrssituation zulässt, aus
der Parklücke herausfahren. Automatischer Abbruch des Ausparkvor-
gang

s
Der Parklenkassistent bricht den Ausparkvor-
gang ab, wenn einer der folgenden Fälle ein-
tritt:
● Die Geschwindigkeit ist schneller als etwa
7 km/h (4 mph).
● Der Fahrer greift in die Lenkung ein.
● Eine Schiebetür wird geöffnet. Zum Wieder-
aufnehmen Sc
hiebetür schließen und Taste
 erneut drücken.
● Es liegt eine Systemstörung vor (System vo-
rüber g
ehend nic

ht verfügbar).
● ASR wird ausgeschaltet oder die ASR bzw.
das
ESC greift regelnd ein. ACHTUNG
Beim Ausparken mit dem Parklenkassisten-
ten m ac

ht das Lenkrad selbsttätig schnelle
Drehbewegungen. Wenn dabei in die Lenk-
radspeichen gegriffen wird, können Verlet-
zungen die Folge sein. Bremseingriff
Der Parklenkassistent unterstützt den Fahrer
mit
einem aut
om

atischen Bremseingriff. Der
automatische Bremseingriff ersetzt nicht die
Verantwortung des Fahrers für Gas, Bremse
und Kupplung ››› .
»
229
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

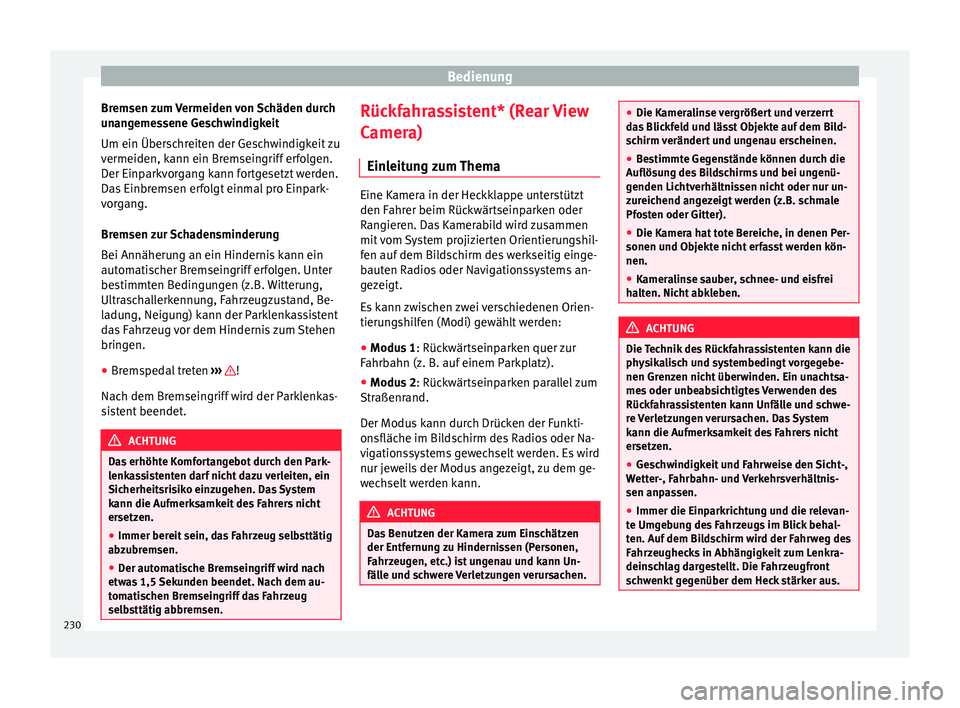

Bremsen zum Vermeiden von Schäden durch
u n
an
gemessene Geschwindigkeit
Um ein Überschreiten der Geschwindigkeit zu
vermeiden, kann ein Bremseingriff erfolgen.
Der Einparkvorgang kann fortgesetzt werden.
Das Einbremsen erfolgt einmal pro Einpark-
vorgang.
Bremsen zur Schadensminderung
Bei Annäherung an ein Hindernis kann ein
automatischer Bremseingriff erfolgen. Unter
bestimmten Bedingungen (z.B. Witterung,
Ultraschallerkennung, Fahrzeugzustand, Be-
ladung, Neigung) kann der Parklenkassistent
das Fahrzeug vor dem Hindernis zum Stehen
bringen.
● Bremspedal treten ›››
!
Nac h dem Br
emsein
griff wird der Parklenkas-
sistent beendet. ACHTUNG
Das erhöhte Komfortangebot durch den Park-
lenk a

ssistenten darf nicht dazu verleiten, ein
Sicherheitsrisiko einzugehen. Das System
kann die Aufmerksamkeit des Fahrers nicht
ersetzen.
● Immer bereit sein, das Fahrzeug selbsttätig
abzubr
emsen.
● Der automatische Bremseingriff wird nach
etwas
1,5 Sekunden beendet. Nach dem au-
tomatischen Bremseingriff das Fahrzeug
selbsttätig abbremsen. Rückfahrassistent* (Rear View
C
amer
a)
Ein

leitung zum Thema Eine Kamera in der Heckklappe unterstützt
den Fahr
er beim Rüc

kwärtseinparken oder
Rangieren. Das Kamerabild wird zusammen
mit vom System projizierten Orientierungshil-
fen auf dem Bildschirm des werkseitig einge-
bauten Radios oder Navigationssystems an-
gezeigt.
Es kann zwischen zwei verschiedenen Orien-
tierungshilfen (Modi) gewählt werden:
● Modus 1 : Rückwär
tseinparken quer zur
Fahrbahn (z. B. auf einem Parkplatz).
● Modus 2: Rückwär
tseinparken parallel zum
Straßenrand.
Der Modus kann durch Drücken der Funkti-
onsfläche im Bildschirm des Radios oder Na-
vigationssystems gewechselt werden. Es wird
nur jeweils der Modus angezeigt, zu dem ge-
wechselt werden kann. ACHTUNG
Das Benutzen der Kamera zum Einschätzen
der Entfernu n

g zu Hindernissen (Personen,
Fahrzeugen, etc.) ist ungenau und kann Un-
fälle und schwere Verletzungen verursachen. ●
Die Kamer a

linse vergrößert und verzerrt
das Blickfeld und lässt Objekte auf dem Bild-
schirm verändert und ungenau erscheinen.
● Bestimmte Gegenstände können durch die
Auflösun
g des Bildschirms und bei ungenü-
genden Lichtverhältnissen nicht oder nur un-
zureichend angezeigt werden (z.B. schmale
Pfosten oder Gitter).
● Die Kamera hat tote Bereiche, in denen Per-
sonen und Ob
jekte nicht erfasst werden kön-
nen.
● Kameralinse sauber, schnee- und eisfrei
halt
en. Nicht abkleben. ACHTUNG
Die Technik des Rückfahrassistenten kann die
phy s

ikalisch und systembedingt vorgegebe-
nen Grenzen nicht überwinden. Ein unachtsa-
mes oder unbeabsichtigtes Verwenden des
Rückfahrassistenten kann Unfälle und schwe-
re Verletzungen verursachen. Das System
kann die Aufmerksamkeit des Fahrers nicht
ersetzen.
● Geschwindigkeit und Fahrweise den Sicht-,
Wetter
-, Fahrbahn- und Verkehrsverhältnis-
sen anpassen.
● Immer die Einparkrichtung und die relevan-
te Umg
ebung des Fahrzeugs im Blick behal-
ten. Auf dem Bildschirm wird der Fahrweg des
Fahrzeughecks in Abhängigkeit zum Lenkra-
deinschlag dargestellt. Die Fahrzeugfront
schwenkt gegenüber dem Heck stärker aus. 230
