2017 Seat Alhambra Betriebsanleitung (in German)

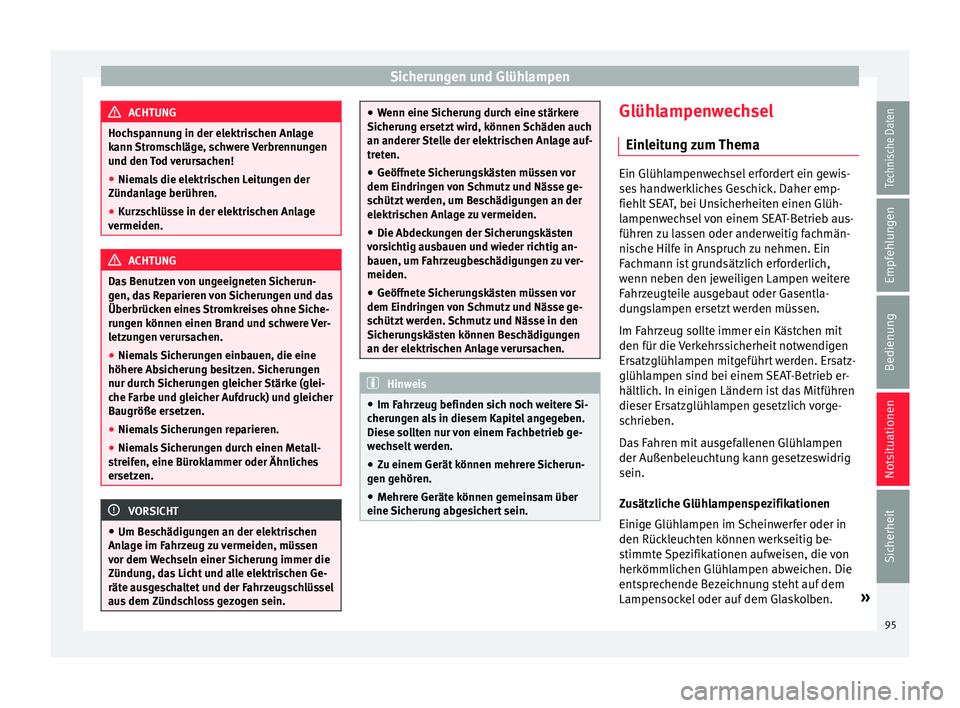

Sicherungen und Glühlampen
ACHTUNG
Hochspannung in der elektrischen Anlage
kann Str
omschläge, schwere Verbrennungen
und den Tod verursachen!
● Niemals die elektrischen Leitungen der
Zündanl
age berühren.
● Kurzschlüsse in der elektrischen Anlage
vermeiden. ACHTUNG
Das Benutzen von ungeeigneten Sicherun-
gen, d a

s Reparieren von Sicherungen und das
Überbrücken eines Stromkreises ohne Siche-
rungen können einen Brand und schwere Ver-
letzungen verursachen.
● Niemals Sicherungen einbauen, die eine
höhere Abs
icherung besitzen. Sicherungen
nur durch Sicherungen gleicher Stärke (glei-
che Farbe und gleicher Aufdruck) und gleicher
Baugröße ersetzen.
● Niemals Sicherungen reparieren.
● Niemals Sicherungen durch einen Metall-
streif
en, eine Büroklammer oder Ähnliches
ersetzen. VORSICHT
● Um Be s

chädigungen an der elektrischen
Anlage im Fahrzeug zu vermeiden, müssen
vor dem Wechseln einer Sicherung immer die
Zündung, das Licht und alle elektrischen Ge-
räte ausgeschaltet und der Fahrzeugschlüssel
aus dem Zündschloss gezogen sein. ●
Wenn eine Sic

herung durch eine stärkere
Sicherung ersetzt wird, können Schäden auch
an anderer Stelle der elektrischen Anlage auf-
treten.
● Geöffnete Sicherungskästen müssen vor
dem Eindringen
von Schmutz und Nässe ge-
schützt werden, um Beschädigungen an der
elektrischen Anlage zu vermeiden.
● Die Abdeckungen der Sicherungskästen
vors
ichtig ausbauen und wieder richtig an-
bauen, um Fahrzeugbeschädigungen zu ver-
meiden.
● Geöffnete Sicherungskästen müssen vor
dem Eindringen
von Schmutz und Nässe ge-
schützt werden. Schmutz und Nässe in den
Sicherungskästen können Beschädigungen
an der elektrischen Anlage verursachen. Hinweis
● Im Fahr z

eug befinden sich noch weitere Si-
cherungen als in diesem Kapitel angegeben.
Diese sollten nur von einem Fachbetrieb ge-
wechselt werden.
● Zu einem Gerät können mehrere Sicherun-
gen gehör
en.
● Mehrere Geräte können gemeinsam über
eine Sicheru
ng abgesichert sein. Glühlampenwechsel
Ein l
eit

ung zum Thema Ein Glühlampenwechsel erfordert ein gewis-
ses
h

andwerkliches Geschick. Daher emp-
fiehlt SEAT, bei Unsicherheiten einen Glüh-
lampenwechsel von einem SEAT-Betrieb aus-
führen zu lassen oder anderweitig fachmän-
nische Hilfe in Anspruch zu nehmen. Ein
Fachmann ist grundsätzlich erforderlich,
wenn neben den jeweiligen Lampen weitere
Fahrzeugteile ausgebaut oder Gasentla-
dungslampen ersetzt werden müssen.
Im Fahrzeug sollte immer ein Kästchen mit
den für die Verkehrssicherheit notwendigen
Ersatzglühlampen mitgeführt werden. Ersatz-
glühlampen sind bei einem SEAT-Betrieb er-
hältlich. In einigen Ländern ist das Mitführen
dieser Ersatzglühlampen gesetzlich vorge-
schrieben.
Das Fahren mit ausgefallenen Glühlampen
der Außenbeleuchtung kann gesetzeswidrig
sein.
Zusätzliche Glühlampenspezifikationen
Einige Glühlampen im Scheinwerfer oder in
den Rückleuchten können werkseitig be-
stimmte Spezifikationen aufweisen, die von
herkömmlichen Glühlampen abweichen. Die
entsprechende Bezeichnung steht auf dem
Lampensockel oder auf dem Glaskolben. »
95Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Notsituationen
ACHTUNG
Unfälle können verursacht werden, wenn die
Straße nic ht
genügend ausgeleuchtet und
das Fahrzeug von anderen Verkehrsteilneh-
mern nicht oder nur schwer gesehen wird. ACHTUNG
Ein unsachgemäß durchgeführter Glühlam-
penw ec

hsel kann Unfälle und schwere Verlet-
zungen verursachen.
● Vor allen Arbeiten im Motorraum immer die
Warnhinw
eise lesen und beachten ››› Sei-
te 289. Der Motorraum jedes Fahrzeugs ist
ein gefährlicher Bereich und kann schwere
Verletzungen verursachen.
● Gasentladungslampen werden mit Hoch-
spannu
ng betrieben, die schwere oder tödli-
che Verletzungen bei unsachgemäßem Um-
gang verursachen kann.
● H7-Glühlampen und Gasentladungslampen
stehen u
nter Druck und können beim Lam-
penwechsel platzen.
● Betreffende Glühlampe nur dann wechseln,
wenn sie g
anz abgekühlt ist.
● Niemals Arbeiten einen Glühlampenwech-
sel durc
hführen, wenn man nicht mit den not-
wendigen Handlungen vertraut ist. Wenn man
unsicher ist, was zu tun ist, die notwendigen
Arbeiten von einem Fachbetrieb durchführen
lassen.
● Den Glaskolben der Glühlampe nicht mit
bloßen Fing
ern anfassen. Zurückbleibende
Fingerabdrücke auf der Glühlampe verduns- ten beim Einschalten durch die Wärme und
la
s

sen den Reflektor „erblinden“.
● Am Scheinwerfergehäuse im Motorraum
und am Gehäuse der Rüc
kleuchte befinden
sich scharfkantige Teile. Beim Glühlampen-
wechsel die Hände schützen. VORSICHT
● Wenn n ac

h einem Glühlampenwechsel die
Gummiabdeckung am Scheinwerfergehäuse
nicht richtig montiert wurde, können Schäden
an der elektrischen Anlage entstehen – vor
allem durch eindringendes Wasser.
● Vor allen Arbeiten an der elektrischen Anla-
ge den Zünd
schlüssel abziehen. Sonst be-
steht Kurzschlussgefahr!
● Schalten Sie vor dem Wechsel der Glühlam-
pe das
Licht bzw. Parklicht aus.
● Gehen Sie vorsichtig vor, damit keine Teile
besc
hädigt werden. Kontrollleuchte

Leuchtet auf
Glühlampe der Au-
ßenbeleuchtung des
Fahrzeugs ausgefal-
len.Ausgefallene Glühlampe aus-
wechseln.
Beim Einschalten der Zündung leuchten eini-
g
e
W

arn- und Kontrollleuchten zur Funktions- prüfung kurz auf. Sie erlöschen nach weni-
gen Sek

unden.
Kontrolle der Glühlampen am angeschlosse-
nen Anhänger
Bei Fahrzeugen mit werkseitig eingebauter
Anhängevorrichtung werden bestimmte Glüh-
lampen eines ordnungsgemäß an die Anhän-
gersteckdose angeschlossenen Anhängers
mit überwacht:
Der Ausfall einer Blinkleuchte am Anhänger
wird auch durch den doppelten Blinkimpuls
der Blinkleuchte ( oder ) im Kombiinstru-
ment angezeigt ››› Seite 137.
● Gemeinsamer Ausfall aller Blinklichter auf
einer Seite.
● Au

sfall des Rücklichts auf einer Seite (bei
einigen Modell
en auch der Ausfall der Kenn-
zeichenleuchte).
● Ausfall von beiden Bremslichtern. ACHTUNG
Beachten Sie die Sicherheitshinweise ›››
in
Warn- u nd K
ontrollleuchten auf Seite 112. Hinweis
Der Ausfall einer Light Emitting Diode (LED)
innerha l

b einer Rückleuchte wird nicht ange-
zeigt. Wenn jedoch alle LEDs ausfallen, wird
dies durch die Kontrollleuchte  angezeigt. 96

Sicherungen und Glühlampen

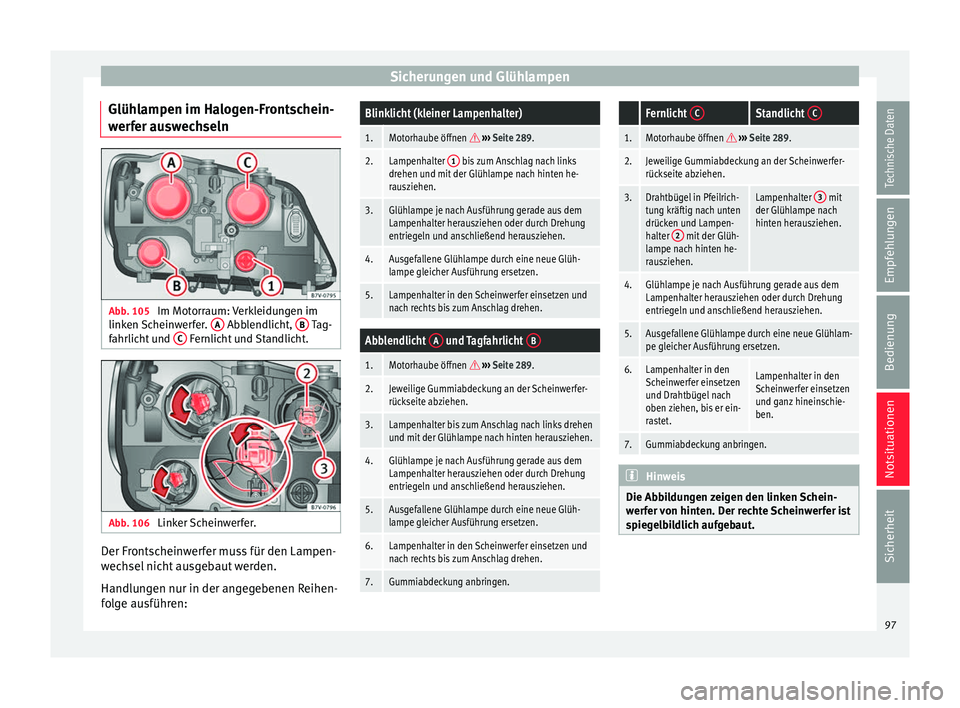

Glühlampen im Halogen-Frontschein-
w er
f
er auswechseln Abb. 105
Im Motorraum: Verkleidungen im
link en
Sc

heinwerfer. A Abblendlicht,
B Tag-
f ahrlic
ht
und C Fernlicht und Standlicht.
Abb. 106
Linker Scheinwerfer. Der Frontscheinwerfer muss für den Lampen-
w
ec
hsel

nicht ausgebaut werden.
Handlungen nur in der angegebenen Reihen-
folge ausführen:
Blinklicht (kleiner Lampenhalter)
1.Motorhaube öffnen  ››› Seite 289.
2.Lampenhalter 1 bis zum Anschlag nach links
drehen und mit der Glühlampe nach hinten he-
rausziehen.
3.Glühlampe je nach Ausführung gerade aus dem
Lampenhalter herausziehen oder durch Drehung
entriegeln und anschließend herausziehen.
4.Ausgefallene Glühlampe durch eine neue Glüh-
lampe gleicher Ausführung ersetzen.
5.Lampenhalter in den Scheinwerfer einsetzen und
nach rechts bis zum Anschlag drehen.
Abblendlicht A und Tagfahrlicht B
1.Motorhaube öffnen 
››› Seite 289.
2.Jeweilige Gummiabdeckung an der Scheinwerfer-
rückseite abziehen.
3.Lampenhalter bis zum Anschlag nach links drehen
und mit der Glühlampe nach hinten herausziehen.
4.Glühlampe je nach Ausführung gerade aus dem
Lampenhalter herausziehen oder durch Drehung
entriegeln und anschließend herausziehen.
5.Ausgefallene Glühlampe durch eine neue Glüh-
lampe gleicher Ausführung ersetzen.
6.Lampenhalter in den Scheinwerfer einsetzen und
nach rechts bis zum Anschlag drehen.
7.Gummiabdeckung anbringen.
Fernlicht CStandlicht C
1.Motorhaube öffnen 
››› Seite 289.
2.Jeweilige Gummiabdeckung an der Scheinwerfer-
rückseite abziehen.
3.Drahtbügel in Pfeilrich-
tung kräftig nach unten
drücken und Lampen-
halter 2
mit der Glüh-
lampe nach hinten he-
rausziehen.
Lampenhalter 3 mit
der Glühlampe nach
hinten herausziehen.
4.Glühlampe je nach Ausführung gerade aus dem
Lampenhalter herausziehen oder durch Drehung
entriegeln und anschließend herausziehen.
5.Ausgefallene Glühlampe durch eine neue Glühlam-
pe gleicher Ausführung ersetzen.
6.Lampenhalter in den
Scheinwerfer einsetzen
und Drahtbügel nach
oben ziehen, bis er ein-
rastet.Lampenhalter in den
Scheinwerfer einsetzen
und ganz hineinschie-
ben.
7.Gummiabdeckung anbringen. Hinweis
Die Abbildungen zeigen den linken Schein-
wer f

er von hinten. Der rechte Scheinwerfer ist
spiegelbildlich aufgebaut. 97
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Notsituationen

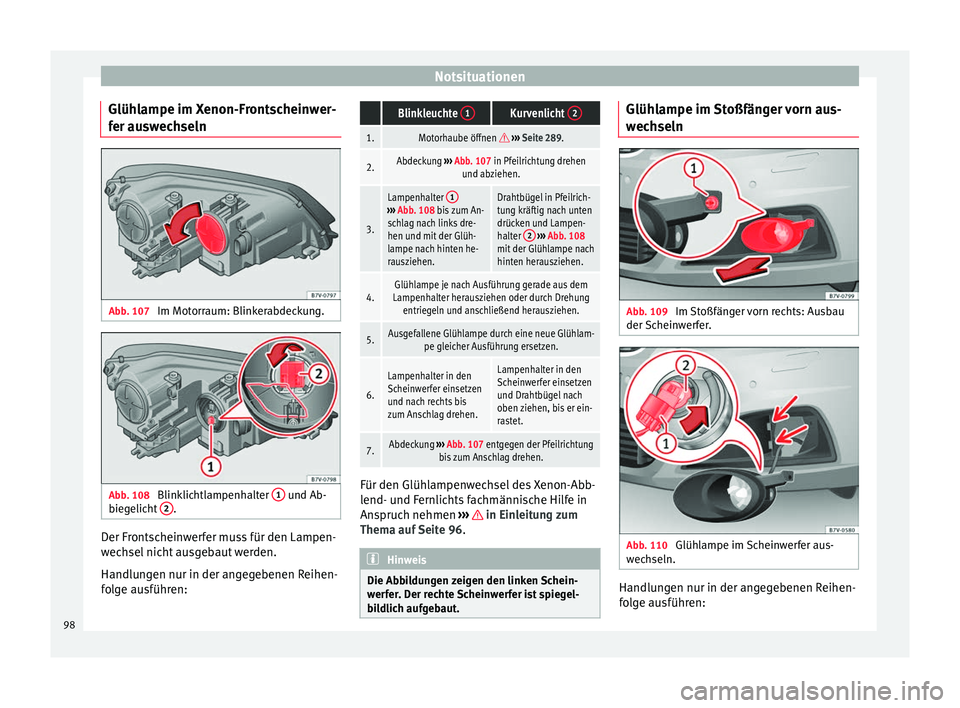

Glühlampe im Xenon-Frontscheinwer-
f er au
sw
echseln Abb. 107
Im Motorraum: Blinkerabdeckung. Abb. 108
Blinklichtlampenhalter 1 und Ab-
b ie g

elicht 2 .
Der Frontscheinwerfer muss für den Lampen-
w
ec
hsel

nicht ausgebaut werden.
Handlungen nur in der angegebenen Reihen-
folge ausführen:
Blinkleuchte 1Kurvenlicht 2
1.Motorhaube öffnen 
››› Seite 289.
2.Abdeckung ››› Abb. 107 in Pfeilrichtung drehen
und abziehen.
3.
Lampenhalter 1›››
Abb. 108 bis zum An-
schlag nach links dre-
hen und mit der Glüh-
lampe nach hinten he-
rausziehen.Drahtbügel in Pfeilrich-
tung kräftig nach unten
drücken und Lampen-
halter 2

››› Abb. 108
mit der Glühlampe nach
hinten herausziehen.
4.Glühlampe je nach Ausführung gerade aus dem
Lampenhalter herausziehen oder durch Drehung entriegeln und anschließend herausziehen.
5.Ausgefallene Glühlampe durch eine neue Glühlam- pe gleicher Ausführung ersetzen.
6.
Lampenhalter in den
Scheinwerfer einsetzen
und nach rechts bis
zum Anschlag drehen.Lampenhalter in den
Scheinwerfer einsetzen
und Drahtbügel nach
oben ziehen, bis er ein-
rastet.
7.Abdeckung ››› Abb. 107 entgegen der Pfeilrichtung
bis zum Anschlag drehen. Für den Glühlampenwechsel des Xenon-Abb-
l
end- u
nd F

ernlichts fachmännische Hilfe in
Anspruch nehmen ››› in Einleitung zum
Them a auf


Seite 96. Hinweis
Die Abbildungen zeigen den linken Schein-
wer f

er. Der rechte Scheinwerfer ist spiegel-
bildlich aufgebaut. Glühlampe im Stoßfänger vorn aus-
w
ec
hseln Abb. 109
Im Stoßfänger vorn rechts: Ausbau
der Sc
hein

werfer. Abb. 110
Glühlampe im Scheinwerfer aus-
w ec hseln. Handlungen nur in der angegebenen Reihen-
f
o
l

ge ausführen:
98

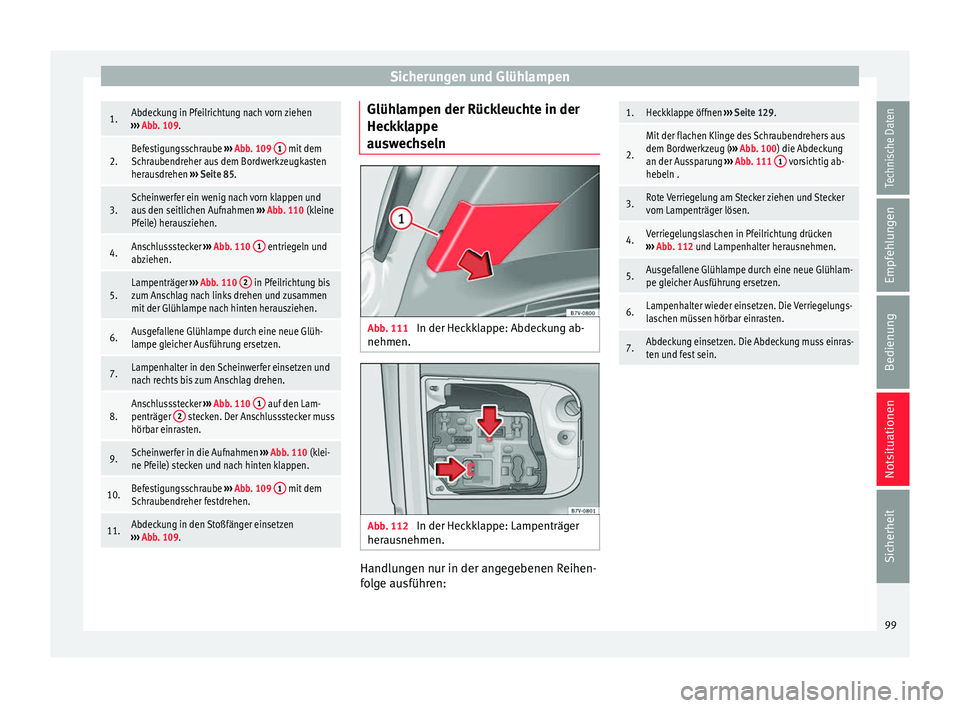

Sicherungen und Glühlampen1.Abdeckung in Pfeilrichtung nach vorn ziehen
››› Abb. 109.
2.Befestigungsschraube ››› Abb. 109 1 mit dem
Schraubendreher aus dem Bordwerkzeugkasten
herausdrehen ››› Seite 85.
3.Scheinwerfer ein wenig nach vorn klappen und
aus den seitlichen Aufnahmen ››› Abb. 110 (kleine
Pfeile) herausziehen.
4.Anschlussstecker ››› Abb. 110 1 entriegeln und
abziehen.
5.Lampenträger ››› Abb. 110 2 in Pfeilrichtung bis
zum Anschlag nach links drehen und zusammen
mit der Glühlampe nach hinten herausziehen.
6.Ausgefallene Glühlampe durch eine neue Glüh-
lampe gleicher Ausführung ersetzen.
7.Lampenhalter in den Scheinwerfer einsetzen und
nach rechts bis zum Anschlag drehen.
8.Anschlussstecker ››› Abb. 110 1 auf den Lam-
penträger 2 stecken. Der Anschlussstecker muss
hörbar einrasten.
9.Scheinwerfer in die Aufnahmen ››› Abb. 110 (klei-
ne Pfeile) stecken und nach hinten klappen.
10.Befestigungsschraube ››› Abb. 109 1 mit dem
Schraubendreher festdrehen.
11.Abdeckung in den Stoßfänger einsetzen
››› Abb. 109. Glühlampen der Rückleuchte in der
Hec
kk
l

appe
auswechseln Abb. 111
In der Heckklappe: Abdeckung ab-
nehmen. Abb. 112
In der Heckklappe: Lampenträger
her au
s

nehmen. Handlungen nur in der angegebenen Reihen-
f
o
l

ge ausführen:
1.Heckklappe öffnen ››› Seite 129.
2.
Mit der flachen Klinge des Schraubendrehers aus
dem Bordwerkzeug ( ››› Abb. 100) die Abdeckung
an der Aussparung ››› Abb. 111 1
vorsichtig ab-
hebeln .
3.Rote Verriegelung am Stecker ziehen und Stecker
vom Lampenträger lösen.
4.Verriegelungslaschen in Pfeilrichtung drücken
››› Abb. 112 und Lampenhalter herausnehmen.
5.Ausgefallene Glühlampe durch eine neue Glühlam-
pe gleicher Ausführung ersetzen.
6.Lampenhalter wieder einsetzen. Die Verriegelungs-
laschen müssen hörbar einrasten.
7.Abdeckung einsetzen. Die Abdeckung muss einras-
ten und fest sein. 99
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Notsituationen

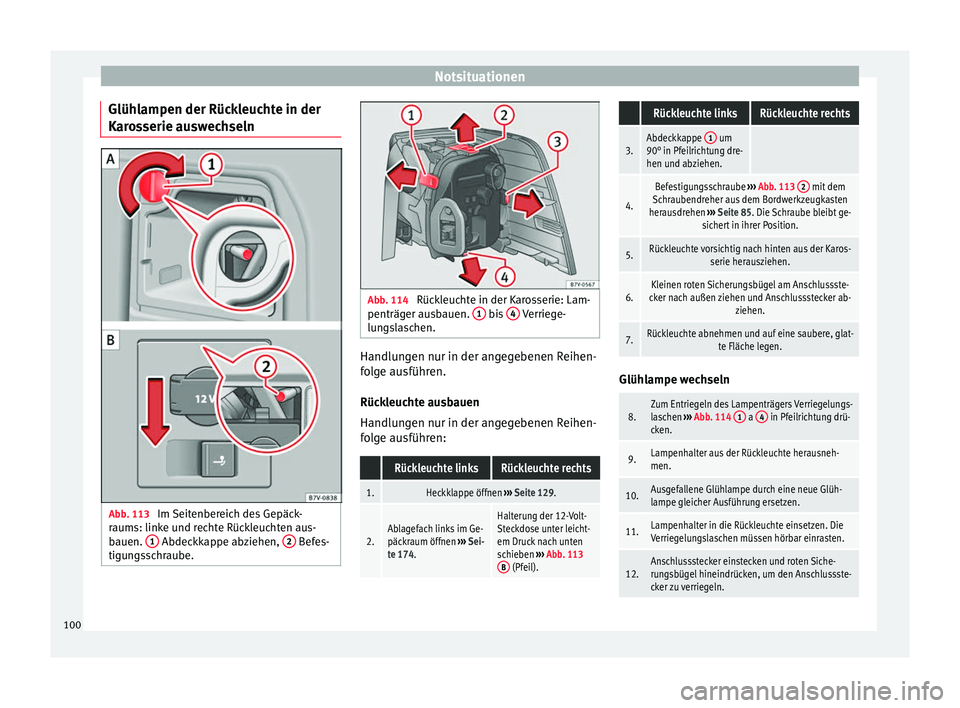

Glühlampen der Rückleuchte in der
K ar
o
sserie auswechseln Abb. 113
Im Seitenbereich des Gepäck-
r aums: link
e u

nd rechte Rückleuchten aus-
bauen. 1 Abdeckkappe abziehen,
2 Befes-
tigu n
g

sschraube. Abb. 114
Rückleuchte in der Karosserie: Lam-
penträg er au
s

bauen. 1 bis
4 Verriege-
lu n
g
slaschen. Handlungen nur in der angegebenen Reihen-
f
o
l

ge ausführen.
Rückleuchte ausbauen
Handlungen nur in der angegebenen Reihen-
folge ausführen:
Rückleuchte linksRückleuchte rechts
1.Heckklappe öffnen ››› Seite 129.
2.Ablagefach links im Ge-
päckraum öffnen ››› Sei-
te 174.Halterung der 12-Volt-
Steckdose unter leicht-
em Druck nach unten
schieben ››› Abb. 113
B
(Pfeil).
Rückleuchte linksRückleuchte rechts
3.Abdeckkappe 1 um
90° in Pfeilrichtung dre-
hen und abziehen.
4.
Befestigungsschraube ››› Abb. 113 2 mit dem
Schraubendreher aus dem Bordwerkzeugkasten
herausdrehen ››› Seite 85. Die Schraube bleibt ge-
sichert in ihrer Position.
5.Rückleuchte vorsichtig nach hinten aus der Karos- serie herausziehen.
6.Kleinen roten Sicherungsbügel am Anschlussste-
cker nach außen ziehen und Anschlussstecker ab- ziehen.
7.Rückleuchte abnehmen und auf eine saubere, glat-te Fläche legen. Glühlampe wechseln
8.Zum Entriegeln des Lampenträgers Verriegelungs-
laschen
››› Abb. 114 1 a 4 in Pfeilrichtung drü-
cken.
9.Lampenhalter aus der Rückleuchte herausneh-
men.
10.Ausgefallene Glühlampe durch eine neue Glüh-
lampe gleicher Ausführung ersetzen.
11.Lampenhalter in die Rückleuchte einsetzen. Die
Verriegelungslaschen müssen hörbar einrasten.
12.Anschlussstecker einstecken und roten Siche-
rungsbügel hineindrücken, um den Anschlussste-
cker zu verriegeln. 100

Sicherungen und Glühlampen
Rückleuchte einbauen
Handlu n
g
en nur in der angegebenen Reihen-
folge ausführen:
Rückleuchte linksRückleuchte rechts
13.
Rückleuchte vorsichtig in die Öffnung der Karos- serie einsetzen. Dabei obere Führungsschieneam Leuchtengehäuse auf den runden Befesti- gungsring stecken.
14.Weiße Befestigungsschraube mit dem Schrau-
bendreher aus dem Bordwerkzeug festdrehen.
15.Den richtigen Einbau und festen Sitz der Rück- leuchte kontrollieren.
16.
Abdeckkappe
››› Abb. 113 1 einset-
zen und um 90° entge-
gen der Pfeilrichtung
drehen.Halterung der 12-Volt-
Steckdose unter leicht-
em Druck nach oben
schieben, bis sie fest
geschlossen ist.
17.Ablagefach schließen.
18.Heckklappe schließen ››› Seite 129. Glühlampe der Kennzeichenleuchte
au
sw
ec

hseln Abb. 115
Im Stoßfänger hinten: Kennzeichen-
bel euc
ht

ung. Abb. 116
Kennzeichenleuchte: Lampenträger
au s
b

auen. Handlungen nur in der angegebenen Reihen-
f
o
l

ge ausführen:
Geklemmte Kenn-zeichenleuchteGeschraubte Kenn- zeichenleuchte
1.
Mit der flachen Klinge
des Schraubendrehers
aus dem Bordwerkzeug
(››› Abb. 100) in Pfeil-
richtung in die Ausspa-
rung der Kennzeichen-
leuchte drücken
››› Abb. 115.Mit dem Schraubendre-
her aus dem Bordwerk-
zeug ( ››› Abb. 100) die
Schrauben an der Kenn-
zeichenleuchte heraus-
drehen.
2.Kennzeichenleuchte etwas herausziehen.
3.
Auf die Verriegelung
des Anschlusssteckers
in Pfeilrichtung
››› Abb. 116 1
drücken
und den Anschlussste-
cker abziehen.
Auf der Rückseite der
Kennzeichenleuchte die
Klemmbügel auseinan-
der drücken.
4.
Lampenhalter in Pfeil-
richtung ››› Abb. 116
2
drehen und mit der
Glühlampe herauszie-
hen.Lampenhalter aus der
Kennzeichenleuchte he-
rausnehmen.
5.Ausgefallene Glühlampe durch eine neue Glühlam- pe gleicher Ausführung ersetzen.
6.
Lampenhalter in die
Kennzeichenleuchte
einsetzen und entge-
gen der Pfeilrichtung
››› Abb. 116 2
bis zum
Anschlag drehen.
Lampenhalter in die
Kennzeichenleuchte
einsetzen.
» 101
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

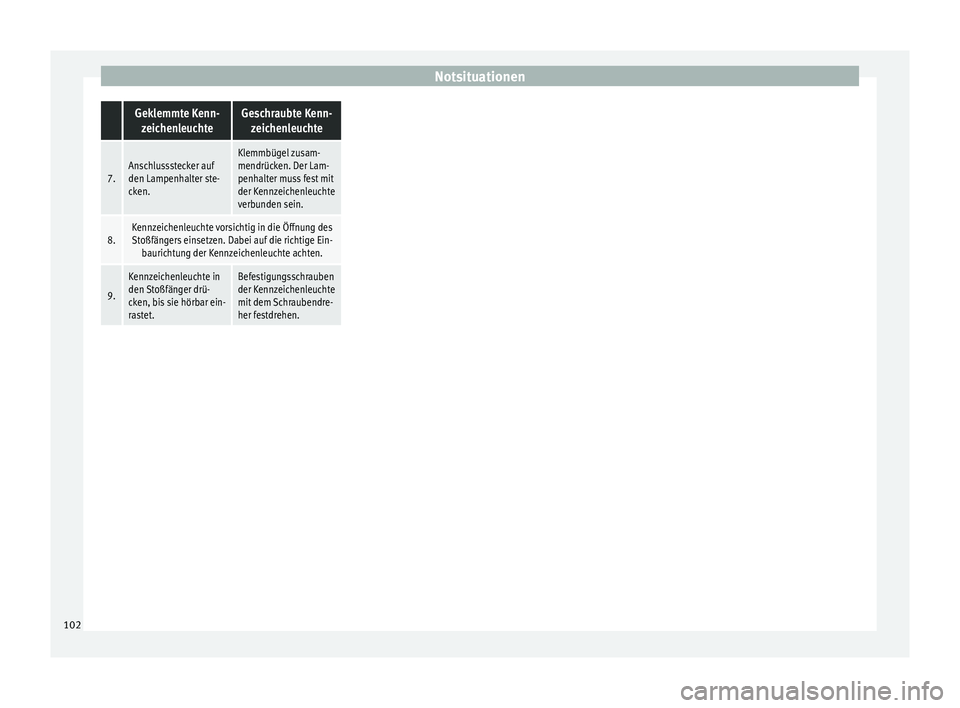

Notsituationen Geklemmte Kenn-
zeichenleuchteGeschraubte Kenn- zeichenleuchte
7.Anschlussstecker auf
den Lampenhalter ste-
cken.Klemmbügel zusam-
mendrücken. Der Lam-
penhalter muss fest mit
der Kennzeichenleuchte
verbunden sein.
8.Kennzeichenleuchte vorsichtig in die Öffnung desStoßfängers einsetzen. Dabei auf die richtige Ein- baurichtung der Kennzeichenleuchte achten.
9.
Kennzeichenleuchte in
den Stoßfänger drü-
cken, bis sie hörbar ein-
rastet.Befestigungsschrauben
der Kennzeichenleuchte
mit dem Schraubendre-
her festdrehen. 102
